МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

01 марта 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя -

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 01 » ___марка__2024 Г. № _94

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначен ие типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняетс я

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

Счетчики газа бытовые

СГБ G4

СИГНАЛ,

СГБ G2,5

СИГНАЛ,

СГБ G4-1

СИГНАЛ,

СГБ G2,5-

СИГНАЛ, СГК G4 СИГНАЛ, СГК G2,5 СИГНАЛ,

СГБ «Смарт» G4, СГБ «Смарт» G2,5, СГБ «Смарт» G4-1, СГБ «Смарт»

G2,5-1

СГК G4 СИГНАЛ зав. №№237026, 237078; СГБ G4T

СИГНАЛ зав.

№№237031, 237080; СГБ

«СМАРТ» G4-1T зав. №№237034, 237084; СГБ G4-1T СИГНАЛ зав.

№237037; СГБ «СМАРТ» G4T зав. №№237042, 237092; СГК G4T

СИГНАЛ зав. №№237048, 237097; СГБ «СМАРТ» G4T зав. №№237054, 237103; СГБ G4T СИГНАЛ зав. №

237089

22112-15

МП 1513

13-2022

МП 208-0842023

Общество с ограниченной ответственнос тью «МЕРА КЬЮ» (ООО «МЕРА КЬЮ»), Саратовская обл., г. Энгельс

21.12.

2023

Общество с ограниченной ответственностью «МЕРА КЬЮ» (ООО «МЕРА КЬЮ»), Саратовская обл., г. Энгельс

ФГБУ «ВНИИМС», г. Москва

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Каучук»

1092

64660-16

РТ-МП-

2983-500

2016

РТ-МП-47-

500-2024

02.02.

2024

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФБУ «Ростест-Москва», г. Москва

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Комсомольская

056

75226-19

РТ-МП-

5862-5002019

МП-084-2023

29.11.

2023 г.

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ООО

«ЭнерТест»,

Московская обл., г. Химки

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии и мощности ЭС-1 Центральной ТЭЦ Филиала «Невский»

ПАО «ТГК-1»

80488-20

МП-312601005.20

МИ 30002022

05.02.

2024

Общество с ограниченной ответственностью «Петро Энергоцентр» (ООО «Петро Энергоцентр»), г. Хабаровск

ООО

«Спецэнерго проект»,

г. Москва

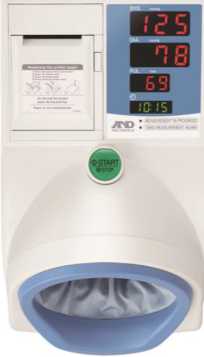

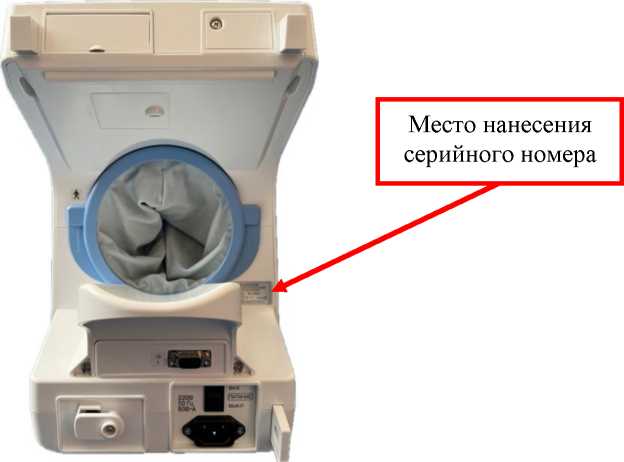

Измерители артериального давления и частоты пульса автоматические цифровые

TM-2655P

2A4233631,

2A4233630,

2A4233628

83028-21

A&D Company,

Limited, Япония

1323565.2

.001-2018

Производствен

ная площадка

A&D

Electronics

(Shenzhen) Co., Ltd., Китай

19.10.

2023

Общество

с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО

«ЭЙ энд ДИ РУС»),

г. Москва

ФГБУ «ВНИИМС», г. Москва

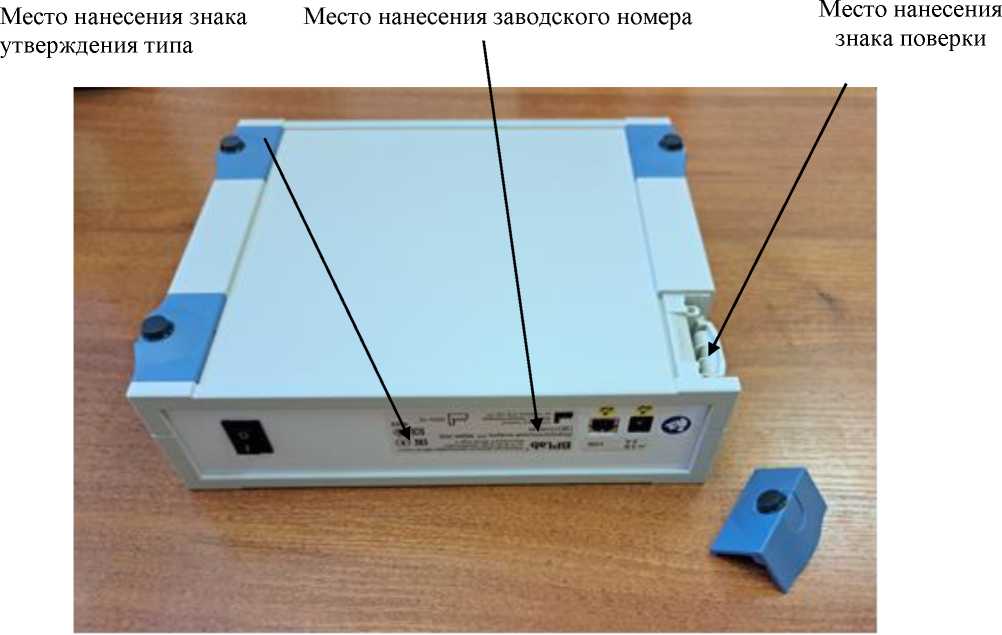

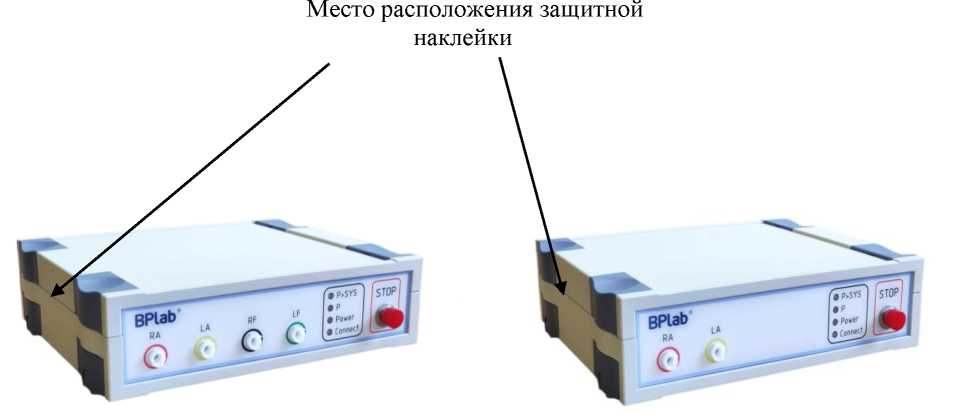

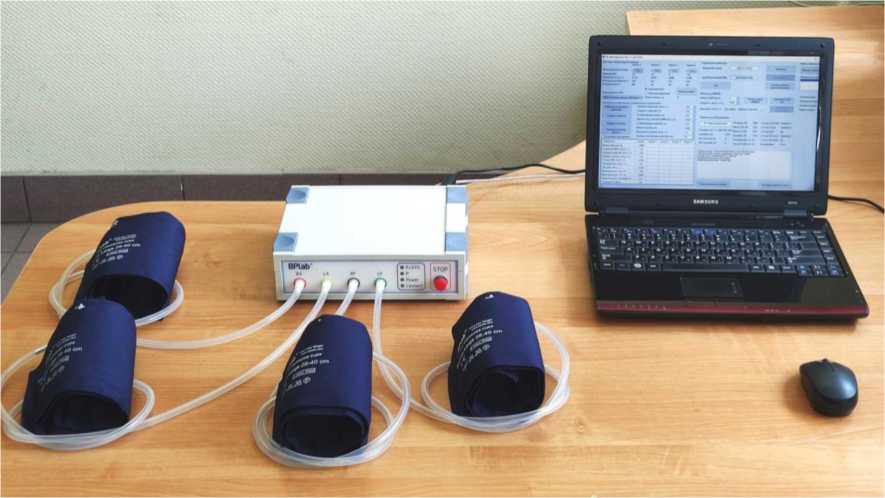

Системы для объемной сфигмографии

BPLab

Angio

23100141,

23100142,

23100143,

22060019

83212-21

Общество с ограниченной ответственностью «Петр Телегин» (ООО «Петр Телегин»), г. Нижний Новгород

МП 202

008-2021

25.12.

2023

Общество с ограниченной ответственностью «Петр Телегин» (ООО «Петр Телегин»), г. Нижний Новгород

ФГБУ

«ВНИИМС», г. Москва

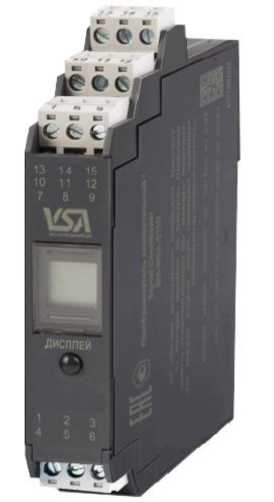

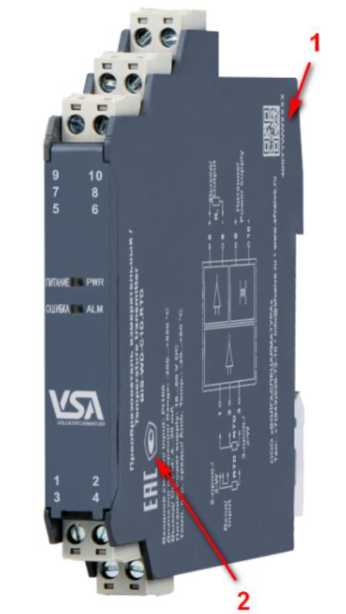

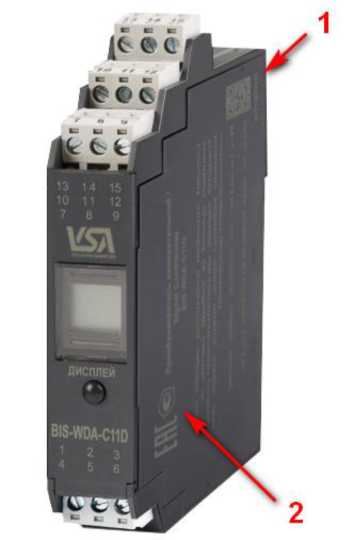

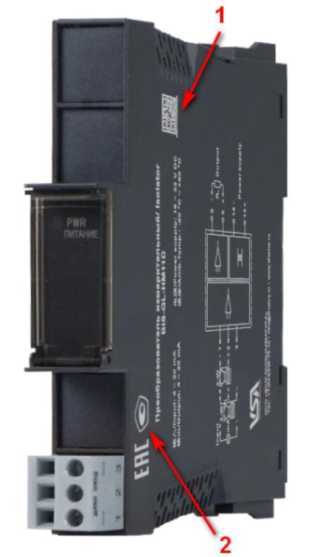

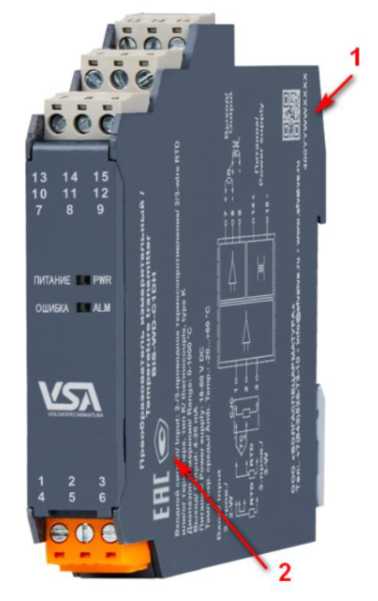

Преобразователи измерительные

BIS

40022400000001;

40022400000002;

40022400000003;

40022400000004;

40022400000006;

40022400000008;

40022400000009;

40022400000010;

40022400000012;

40022400000014;

40022400000015;

40022400000016;

40022400000018;

40022400000019;

40022400000020;

40022400000023;

40022400000025;

40022400000027;

40022400000029;

40022400000030;

40022400000032;

40022400000033;

40022400000034;

40022400000037;

40022400000040;

40022400000041;

40022400000042;

40022400000044;

40022400000046;

40022400000048;

40022400000050;

40022400000051;

40022400000055;

40022400000062;

40022400000065;

88895-23

Общество с ограниченной ответственностью «ВОЛГАСПЕЦ АРМАТУРА» (ООО «ВОЛГАСПЕЦ АРМАТУРА»), г. Казань

МП.27.90.

11-010

01574217

2022-01

МП.27.90.11-

01001574217-2022-01.И1

17.01.

2024

Общество с ограниченной ответственностью «ВОЛГА СПЕЦ АРМАТУРА» (ООО «ВОЛГА СПЕЦ АРМАТУРА»), г. Казань

ООО «КЭР-

Автома тика», г. Казань

40022400000067;

40022400000071;

40022400000072;

40022400000073;

40022400000074;

40022400000075;

40022400000076;

40022400000077;

40022400000078;

40022400000080;

40022400000081;

40022400000084;

40022500000002;

40022500000003;

40022500000005;

40022500000008;

40022500000010;

40022500000012;

40022500000015;

40022500000017;

40022500000019;

40022500000020;

40022200000002;

40022200000003;

40022200000004;

40022100000006;

40022100000026;

40022100000030;

40022100000041;

40022100000048;

40022100000051;

40022100000058;

40022100000063;

40022100000067;

40022100000071;

40022100000072;

40022100000075;

40022100000076;

40022200000005;

40022100000078;

40022100000084;

40022100000085;

40022100000086;

40022100000089;

40022300000001;

40022300000003;

40022300000006;

40022300000014;

40022300000016;

40022300000024;

40022300000027;

40022300000029;

40022300000038;

40022300000039;

40022300000043;

40022300000044

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Искитимцемент»

89690-23

Акционерное общество «Искитимцемент» (АО «Искитимцемент»), Новосибирская обл., г. Искитим

МП 14084-2023

30.11.

2023

Акционерное общество «Сибэнерго-контроль» (АО «Сибэнерго-контроль»), г. Кемерово

ФБУ

«Кузбасский ЦСМ», г. Кемерово

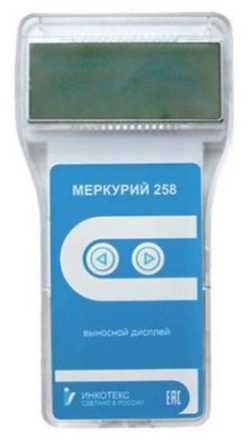

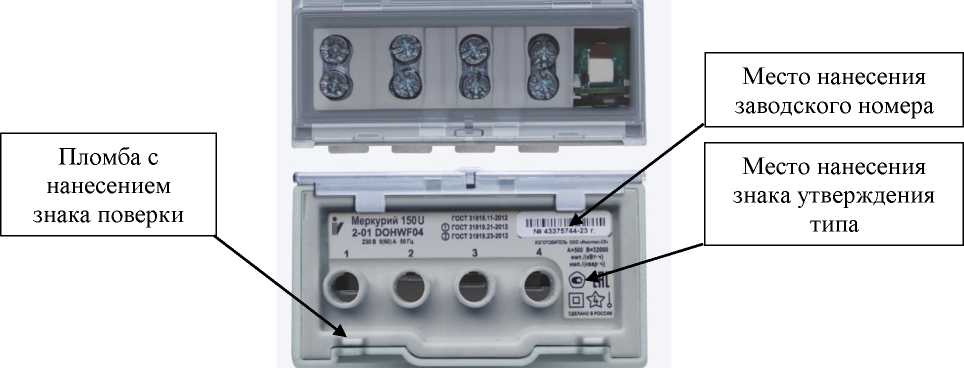

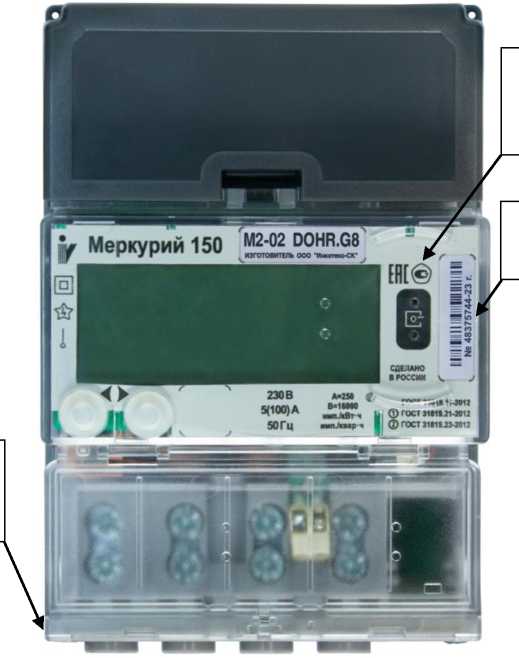

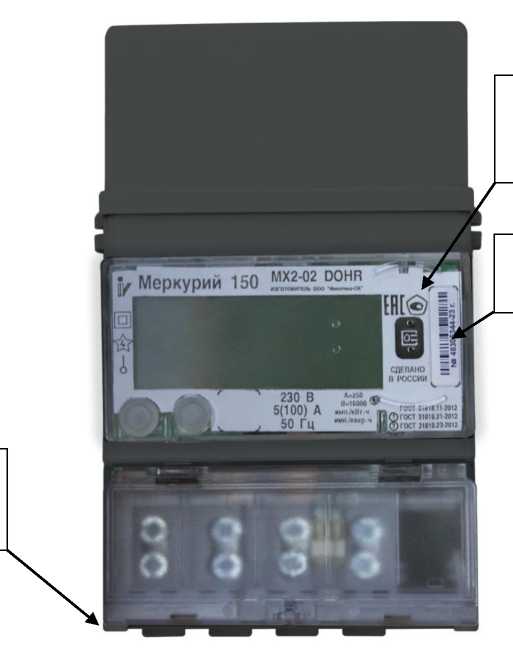

Счетчики электрической энергии статические однофазные

Меркурий

150

Мод. Меркурий

150МХ2-02 DOHR № 48305344-23

89900-23

Общество с

ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК»), г. Москва

МП

26.51.63.1

30-07374537069

2023

04.12.

2023

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК»), г. Москва

ООО

«НИЦ

«ЭНЕРГО»,

г. Москва

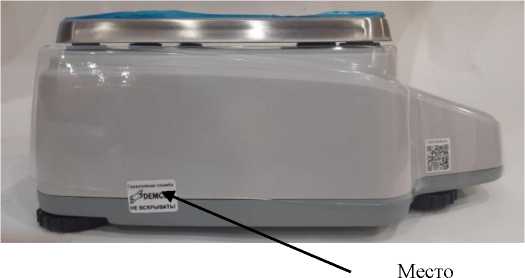

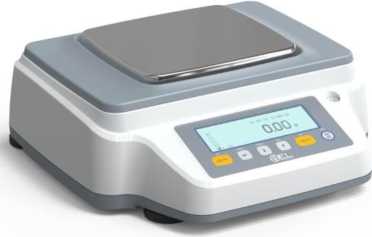

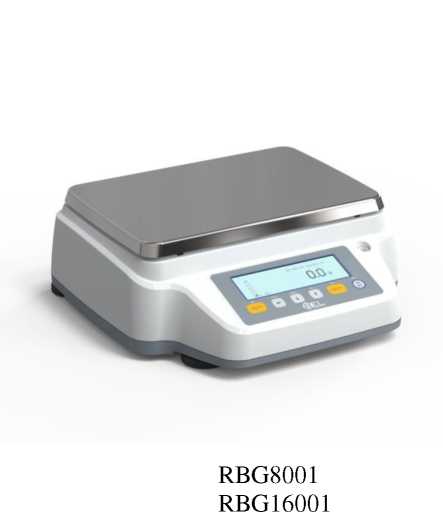

_. Весы

неавтоматического действия

RBG

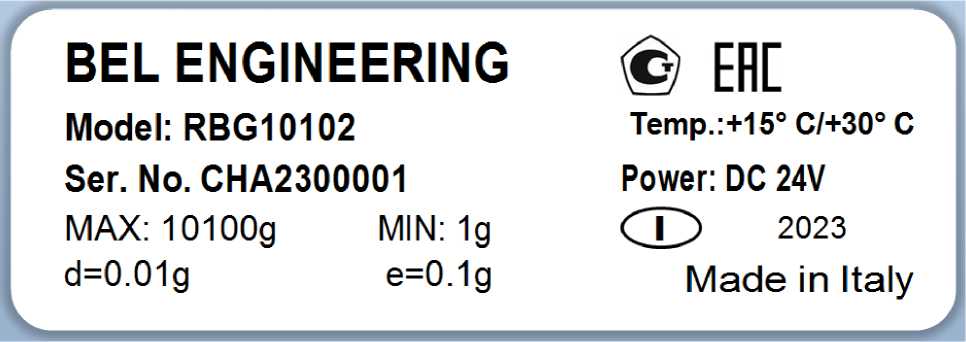

RBG10102 серийные №№CHA2300001, CHA2308010

90609-23

«BEL Engineering srl», Италия

ГОСТ

OIML R

76-1-2011 (приложе ние ДА)

15.12.

2023

Общество с ограниченной ответственностью «ПРОИЗВОДСТВ

ЕННО-КОММЕРЧЕСКА

Я ФИРМА

ДЭМКОМ» (ООО «ПКФ

ДЭМКОМ»),

г. Москва

ЗАО КИП

«МЦЭ»,

г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «01» марта 2024 г. № 594

Лист № 1 Регистрационный № 22112-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики газа бытовые СГБ G4 СИГНАЛ, СГБ G2,5 СИГНАЛ, СГБ G4-1 СИГНАЛ, СГБ G2,5-1 СИГНАЛ, СГК G4 СИГНАЛ, СГК G2,5 СИГНАЛ, СГБ «Смарт» G4, СГБ «Смарт» G2,5, СГБ «Смарт» G4-1, СГБ «Смарт» G2,5-1 (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 или паров сжиженного газа по ГОСТ 20448-2018 при рабочих условиях или объёма газа, приведенного к температуре плюс 20 °С.

Описание средства измерений

По принципу действия счетчики относятся к приборам объемного (камерного) типа с подвижными эластичными стенками (мембранами) и состоят из герметичного блока и отсчетного устройства.

В герметичном блоке под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм и систему каналов поступает в измерительную камеру. На разделительной мембране возникает перепад давления, под действием которого центр мембраны перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Перемещение мембраны с помощью кривошипно-шатунного механизма преобразуется в возвратно-поступательное движение шибера распределительного механизма и вращательное движение отсчётного устройства, фиксирующего количество вытесненных измерительных объёмов.

Счетчики состоят из герметичного блока и отсчетного устройства.

Герметичный блок включает в себя:

- две измерительных камеры с подвижными разделительными мембранами и системой рычагов;
- кривошипно-шатунный механизм со стопором обратного хода;
- распределительный механизм;
- устройство механической температурной компенсации в виде пластины из биметалла (только для моделей с индексом Т).

На передней части герметичного блока расположен гермовывод, передающий движение с кривошипно-шатунного механизма на отсчётное устройство.

Отсчетное устройство роликового типа, механическое, восьмиразрядное.

Счетчики изготавливаются по заказу в любой цветовой гамме.

На входном и выходном патрубках по отдельному заказу может быть установлена вставка (рисунок 2), предотвращающая доступ к измерительному механизму.

Счетчики по отдельному заказу могут быть укомплектованы устройствами передачи данных (низкочастотный датчик импульсов, внешний модуль передачи данных и др.), обеспечивающими дистанционную передачу сигналов на регистрирующие электронные устройства.

Счетчики имеют исполнения в зависимости от наличия/отсутствия механической температурной компенсации. Счетчики без температурной компенсации предназначены для измерений объема природного газа по ГОСТ 5542-2022 или паров сжиженного газа по ГОСТ 20448-2018 при рабочих условиях. Счетчики с механической температурной компенсацией (в обозначении счетчика указывается символ «T»), оснащены механическим температурным компенсатором в виде пружины из биметаллической пластины и предназначены для измерений объёма газа, приведенного к температуре плюс 20 °С.

Счетчики имеют исполнения в зависимости от:

- типоразмера счетчика;

- направления потока газа - левый, правый;
- расположения штуцеров (СГБ G4 СИГНАЛ, СГБ G2,5 СИГНАЛ, СГК G4 СИГНАЛ, СГК G2,5 СИГНАЛ, СГБ «Смарт» G4, СГБ «Смарт» G2,5 - вертикальное; СГБ G4-1 СИГНАЛ, СГБ G2,5-1 СИГНАЛ, СГБ «Смарт» G4-1, СГБ «Смарт» G2,5-1 - горизонтальное);
- избыточного давления измеряемой среды - не более 5 кПа, не более 50 кПа;
- конструкции отсчетного устройства (без возможности подключения низкочастотного датчика импульсов/с возможностью подключения низкочастотного датчика импульсов и возможностью установки модуля передачи данных по радиоканалу для СГБ «Смарт» G4, СГБ «Смарт» G2,5, СГБ «Смарт» G4-1, СГБ «Смарт» G2,5-1, СГБ «Смарт» G4T, СГБ «Смарт» G2,5T, СГБ «Смарт» G4-1T, СГБ «Смарт» G2,5-1T).

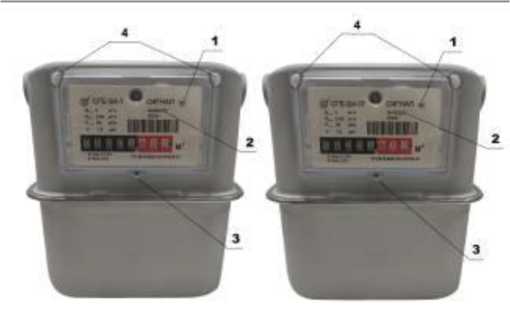

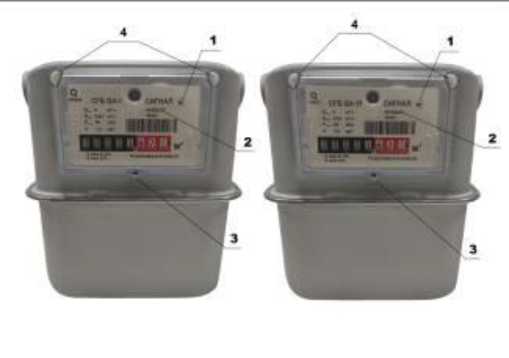

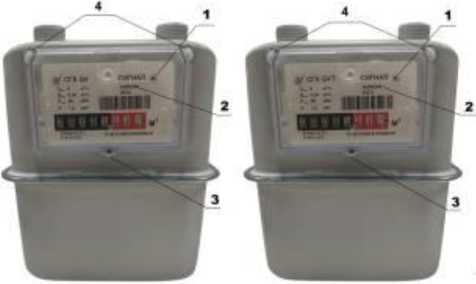

На рисунке 1 приведен общий вид счетчиков газа бытовых СГБ G4 СИГНАЛ, СГБ G2,5 СИГНАЛ, СГБ G4-1 СИГНАЛ, СГБ G2,5-1 СИГНАЛ, СГК G4 СИГНАЛ, СГК G2,5 СИГНАЛ, СГБ «Смарт» G4, СГБ «Смарт» G2,5, СГБ «Смарт» G4-1, СГБ «Смарт» G2,5-1, обозначены места нанесения заводского номера и знака утверждения типа. Внешний вид счетчика типоразмера G2,5 не отличается от внешнего вида счетчика типоразмера G4 за исключением информации, размещенной на шильдике счетчика.

Заводской номер счетчика в виде цифрового обозначения, состоящего из шести

арабских цифр, нанесен на шильдик счетчика, устанавливаемый под прозрачную крышку корпуса счетчика, методом фотопечати или термотрансферной печати.

Приказ Росстандарта №594 от 01.03.2024, https://oei-analitika.ru

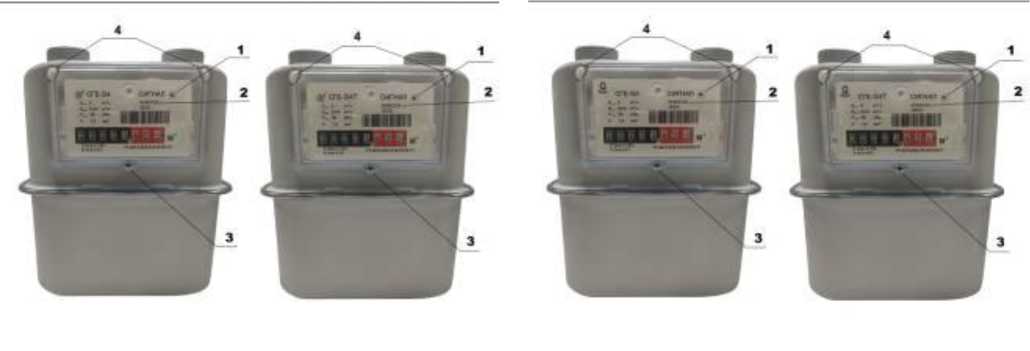

а) СГБ G4 СИГНАЛ и СГБ G4Т СИГНАЛ

б) СГБ G4-1 СИГНАЛ

СГБ G4-1T СИГНАЛ

в) СГК G4 СИГНАЛ

и СГК G4T СИГНАЛ

сч. Тиирг 04Т

2 *

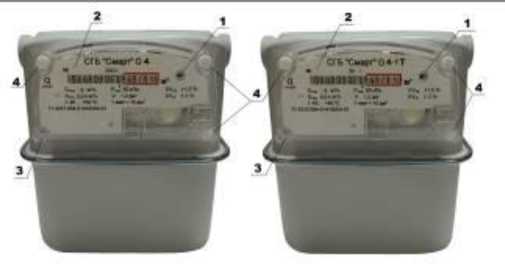

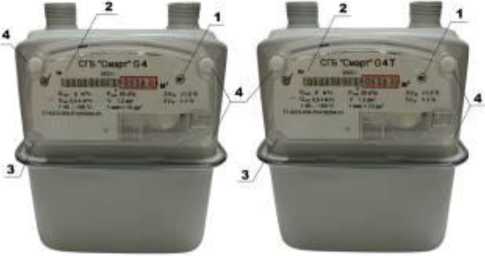

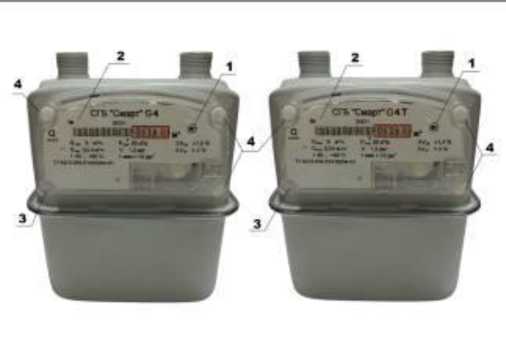

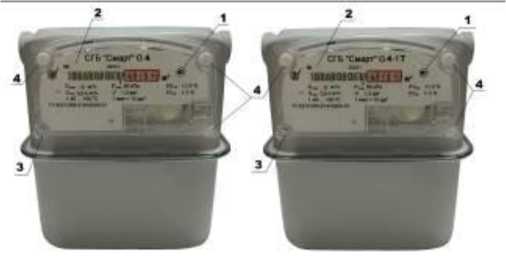

г) СГБ «Смарт» G4 и СГБ «Смарт» G4T

д) СГБ «Смарт» G4-1 и СГБ «Смарт» G4-1T

' \ СГБ ’Смарт' G 4 # <1»ГЙМйТИоПГ<1

|M*JMO4eCTOTHU4«

Л*’МИ«

иы-тупьгге

ft' СГБ “Смарт* G 4

_а Ы1тиогнмн а— * ev. г»

W «л »«•■>* мам «1 »•

•■' I

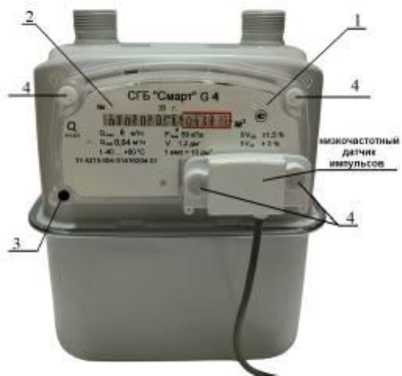

е) СГБ «Смарт» G4 с низкочастотным датчиком импульсов

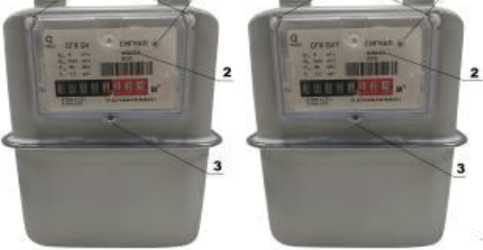

Рисунок 1 - Общий вид и схема пломбировки счетчиков

1 - место нанесения знака утверждения типа, 2 - место нанесения заводского номера, 3 -пломба со знаком поверки, предотвращающая доступ к счетному устройству, 4 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

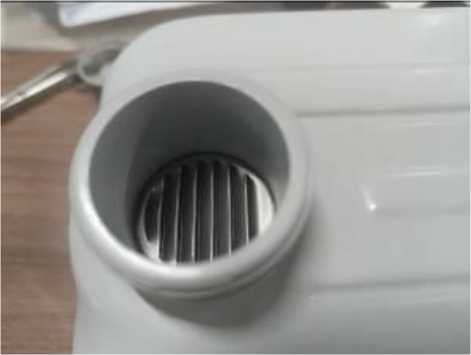

Рисунок 2 - Общий вид патрубка счетчика с дополнительной вставкой

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра	Значение характеристики
Максимальный расход, Qm^, м³/ч	от 4 до 6
Номинальный расход, Q_№m, м³/ч	от 2,5 до 4
Минимальный расход, Qмин, м³/ч	от 0,025 до 0,04
Температура измеряемой среды счетчиками с температурной компенсацией (T), °С	от -30 до +50
Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях счетчиками без температурной компенсации, % Qмин < Q < 0,^ном	±3
0,1Q_№m < Q< Qмакс	±1,5
Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к температуре плюс 20 °С счетчиками с температурной компенсацией (T), % Qмин < Q < 0,^ном	±3
0,1Q_№m < Q< Qмакс	±1,5
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемой и (или) окружающей среды от нормальных условий на каждые 10 °С, %*	0,4
Диапазон температуры измеряемой и окружающей среды, соответствующий нормальным условиям, °С	от +15 до +25
* для оценки относительной погрешности результатов измерений объема газа, при
отклонении температуры измеряемой и окружающей среды от нормальных условий,
учитывают только большее значение отклонения температуры измеряемой или окружающей
среды от нормальных условий

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Потеря давления при максимальном расходе, Па (мм вод. ст.), не более	200 (20)
Температура измеряемой среды счетчиками без температурной компенсации, °С	от -40 до +60
Потеря давления на каждой вставке, установленной на патрубках на входе и выходе счетчика при максимальном расходе, Па (мм вод. ст.), не более	50(5)
Измеряемая среда	Природный газ по ГОСТ 5542-2022, сжиженный газ по ГОСТ 20448-2018
Максимальное избыточное давление, кПа, (кгс/см²)	50 (0,51)
Емкость отсчетного устройства, м³	99999,999
Габаритные размеры, мм, не более - высота - ширина - глубина	236 217 182

Продолжение таблицы 2

Наименование характеристики	Значение характеристики
Присоединительные размеры - резьба патрубков	М33х1,5, М30х2, G%, G1, G1%
Масса без монтажных деталей, кг, не более:	3
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от -40 до +60 до 95 при температуре +35 °C от 84 до 106,7 (от 630 до 800)
Средняя наработка до отказа, ч, не менее	110000
Срок службы, лет, не менее	20

Знак утверждения типа

наносится на шильдик счетчика методом плоской фотопечати или термотрансферной печати, а также на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик газа бытовой	-	1 экз.
Паспорт	СЯМИ.407274-287 ПС^п СЯМИ.407274-287-01 ПС¹⁾ СЯМИ.407274-287-02 ПС¹⁾ ДНРГ.407274-287 ПС²⁾ ДНРГ.407274-287-01 ПС²⁾ ДНРГ.407274-287-01 ПС²⁾	1 экз.
Руководство по эксплуатации	СЯМИ.407274-287 РЭ³⁾ СЯМИ.407274-287-01 РЭ³⁾ СЯМИ.407274-287-01 РЭ³⁾ ДНРГ.407274-287 РЭ⁴⁾ ДНРГ.407274-287-01 РЭ⁴⁾ ДНРГ.407274-287-02 РЭ⁴⁾	1 экз. (по заказу)
Методика поверки		1 шт. (по заказу)
Монтажный комплект для установки счетчика на трубопровод		1 комплект (по заказу)
¹⁾ Обозначение паспорта на счетчик изготовителя ООО ЭПО «Сигнал» ²⁾ Обозначение паспорта на счетчик изготовителя ООО «МЕРА КЬЮ» ³⁾ Обозначение руководства по эксплуатации на счетчик изготовителя ООО ЭПО «Сигнал» ⁴⁾ Обозначение руководства по эксплуатации на счетчик изготовителя ООО «МЕРА КЬЮ»

Сведения о методиках (методах) измерений

приведены в разделе 1.4 руководств по эксплуатации СЯМИ.407274-287 РЭ, СЯМИ.407274-287-01 РЭ, СЯМИ.407274-287-02 РЭ, ДНРГ.407274-287 РЭ, ДНРГ.407274-287-01 РЭ, ДНРГ.407274-287-02 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки;

ТУ 4213-054-51416204-01 «Счетчики газа бытовые СГБ G4 СИГНАЛ, СГБ G2,5 СИГНАЛ, СГБ G4-1 СИГНАЛ, СГБ G2,5-1 СИГНАЛ, СГК G4 СИГНАЛ, СГК G2,5 СИГНАЛ, СГБ «Смарт» G4, СГБ «Смарт» G2,5, СГБ «Смарт» G4-1, СГБ «Смарт» G2,5-1. Технические условия».

Изготовители

Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»)

ИНН 6449042991

Адрес: 413119, Саратовская обл., г. Энгельс-19

Общество с ограниченной ответственностью «МЕРА КЬЮ» (ООО «МЕРА КЬЮ»)

ИНН 6449105190

Адрес: 413102, Саратовская обл., м.р-н Энгельсский, гп. город Энгельс, рп Приволжский, мкр. Энгельс-19, ул. 5-й квартал, зд. 1А, к.1, оф. 3

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» марта 2024 г. № 594

Лист № 1 Регистрационный № 64660-16 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Каучук»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Каучук» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 11 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 1092. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ВЛ 110 кВ Каучук -Сутузово II цепь (ВЛ 110 кВ Сутузово2)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	НКФ-110 кл.т. 0,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 71793-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-ЗООО рег. № 17o49-04	СТВ-01 рег. № 49933-12
2	ВЛ 110 кВ Каучук -Сутузово I цепь (ВЛ 110 кВ Сутузово1)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	ТН 1ЮкВ 1СШ, ф. А, С: НКФ-110 кл.т. o,5 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 71793-18 ТН 1ЮкВ 1СШ, ф. В: НКФ-110-II У1 кл.т. o,5 Ктн = (11oooo/^3)/(1oo/^3) рег. № 82o92-21	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
3	ВЛ 110 кВ Каучук - ГПП № 1 (ВЛ 110 кВ ГПП-1)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	НКФ-110 кл.т. o,5 Ктн = (11oooo/^3)/(1oo/^3) рег. № 71793-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
4	ВЛ 110 кВ Чайковская ТЭЦ -Каучук II цепь (ВЛ 110 кВ ЧаТЭЦ2)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	НКФ-110 кл.т. o,5 Ктн = (11oooo/^3)/(1oo/^3) рег. № 71793-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06

1	2	3	4	5	6	7
5	ВЛ 110 кВ Чайковская ТЭЦ -Каучук I цепь (ВЛ 110 кВ ЧаТЭЦ1)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	ТН 110кВ 1СШ, ф. А, С: НКФ-110 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 71793-18 ТН 110кВ 1СШ, ф. В: НКФ-110-II У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 82092-21	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-ЗООО рег. № 17049-04	СТВ-01 рег. № 49933-12
6	ВЛ 110 кВ Каучук -БНС (ВЛ 110 кВ БНС)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71792-18	ТН 110кВ 1СШ, ф. А, С: НКФ-110 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 71793-18 ТН 110кВ 1СШ, ф. В: НКФ-110-II У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 82092-21	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
7	ВЛ 110 кВ Каучук -Сарапул с отпайками (ВЛ 110 кВ Сарапул)	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	НКФ-110 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 71793-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
8	ВЛ 110 кВ Воткинская ГЭС -Каучук с отпайкой на ПС ЦСП (ВЛ 110 кВ ВГЭС)	ТВУ-110-50 кл.т. 0,5 Ктт = 750/5 рег. № 3182-72	ТН 110кВ 1СШ, ф. А, С: НКФ-110 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 71793-18 ТН 110кВ 1СШ, ф. В: НКФ-110-II У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 82092-21	EPQS кл.т. 0,2S/0,5 рег. № 25971-06

1	2	3	4	5	6	7
9	ОВМ 110 кВ	ТВ кл.т. 0,5 Ктт = 600/5 рег. № 71790-18	ТН 110кВ 1СШ, ф. А, С: НКФ-110 кл.т. 0,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 71793-18 ТН 110кВ 1СШ, ф. В: НКФ-110-II У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 82092-21 ТН 110кВ 2СШ: НКФ-110 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 71793-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-3000 рег. № 17049-04	СТВ-01 рег. № 49933-12
10	КВЛ 10 кВ фидер №9 (ПМК 18 ц.1)	ф. А: ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 89349-23 ф. С: ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 89290-23	НОМ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 4947-75	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
11	КВЛ 10 кВ фидер №8 (ПМК 18 ц.2)	ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 82224-21	НОМ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 4947-75	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
12	ВЛ 220 кВ Воткинская ГЭС -Каучук I цепь (ВЛ 220 кВ ВГЭС1)	ТВ-220 кл.т. 0,5 Ктт = 1000/5 рег. № 82258-21	НКФА кл.т. 0,2 Ктн = (220000/^3)/(100/^3) рег. № 49583-12	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
13	ВЛ 220 кВ Воткинская ГЭС -Каучук II цепь (ВЛ 220 кВ ВГЭС2)	ТВ-220/25 кл.т. 0,5 Ктт = 1000/5 рег. № 3191-72	НКФА кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 49583-12	EPQS кл.т. 0,2S/0,5 рег. № 25971-06

1	2	3	4	5	6	7
14	ВЛ 220 кВ Каучук -Металлург (ВЛ 220 кВ Металлург)	ТВ-220/25 кл.т. 0,5 Ктт = 1000/5 рег. № 3191-72	НКФА кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 49583-12	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-ЗООО рег. № 17049-04	СТВ-01 рег. № 49933-12
15	ОВМ 220 кВ	ТВ-220 кл.т. 0,5 Ктт = 1000/5 рег. № 71787-18	ТН 220кВ 1СШ: НКФА кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 49583-12 ТН 220кВ 2СШ: НКФА кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 49583-12	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
16	ВЛ 10 кВ фидер №10 (Пермэнерго)	ТОЛ кл.т. 0,5S Ктт = 150/5 рег. № 47959-16	НОМ-10-66 кл.т. 0,5 Ктн = 10000/100 зав. № 1756; 2051 рег. № 4947-75	EPQS кл.т. 0,2S/0,5 зав. № 572163 рег. № 25971-06
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	51оо %,
		11(2)% < I изм< I 5 %	15 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 11	1,0	-	1,8	1,1	0,9
(Счетчик 0,2S;	0,8	-	2,8	1,6	1,2
ТТ 0,5; ТН 0,5)	0,5	-	5,4	2,9	2,2
12 - 15	1,0	-	1,7	0,9	0,7
(Счетчик 0,2S;	0,8	-	2,8	1,4	1,0
ТТ 0,5; ТН 0,2)	0,5	-	5,3	2,7	1,9
16	1,0	1,8	1,1	0,9	0,9
(Счетчик 0,2S;	0,8	2,5	1,6	1,2	1,2
ТТ 0,5S; ТН 0,5)	0,5	4,8	3,0	2,2	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИК	cosф	52%,	55 %,	520 %,	51оо %,
		I2% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 - 11	0,8	-	4,4	2,4	1,9
(Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,5	-	2,5	1,5	1,2
12 - 15	0,8	-	4,3	2,2	1,6
(Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,5	-	2,5	1,4	1,1
16	0,8	4,0	2,5	1,9	1,9
(Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,5	2,4	1,5	1,2	1,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИК	cosф	51(2)%,	55 %,	520 %,	51оо %,
		I1(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 - 11	1,0	-	1,9	1,2	1,0
(Счетчик 0,2S;	0,8	-	2,9	1,7	1,4
ТТ 0,5; ТН 0,5)	0,5	-	5,5	3,0	2,3
12 - 15	1,0	-	1,8	1,1	0,9
(Счетчик 0,2S;	0,8	-	2,8	1,6	1,2
ТТ 0,5; ТН 0,2)	0,5	-	5,3	2,8	2,0
16	1,0	1,9	1,2	1,0	1,0
(Счетчик 0,2S;	0,8	2,6	1,7	1,4	1,4
ТТ 0,5S; ТН 0,5)	0,5	4,8	3,0	2,3	2,3

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		§2%,	§5 %,	§20 %,	§100 %,
		12% < I изм< I 5 %	15 %<1 изм<1 20 %	120 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 11 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,8	2,3
1 - 11 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,5	-	2,8	1,9	1,7
12 - 15 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,8	-	4,5	2,6	2,1
12 - 15 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,5	-	2,8	1,8	1,6
16 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,2	2,9	2,3	2,3
16 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,5	2,7	2,0	1,7	1,7
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов 5 АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с
Примечания 1 Границы интервала допускаемой относительной погрешности §1(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §1(2)%р и §2%Q для COS9<1,0 нормируются от 12%. 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(5) до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСПД - для сервера, УССВ	от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4 от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии EPQS:
- средняя наработка на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-ЗООО:
- средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-О1:
- средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	З
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТВ	24 шт.
Трансформатор тока	ТВУ-110-50	3 шт.
Трансформатор тока	ТЛМ-10	4 шт.
Трансформатор тока	ТВ-220/25	6 шт.
Трансформатор тока	ТВ-220	6 шт.
Трансформатор тока	ТОЛ	3 шт.
Трансформатор напряжения	НКФ-110	5 шт.
Трансформатор напряжения	НКФ-110-II У1	1 шт.
Трансформатор напряжения	НОМ-10-66	4 шт.
Трансформатор напряжения	НКФА	6 шт.
Счетчик электрической энергии многофункциональный	EPQS	16 шт.
Устройство сбора и передачи данных	ЭКОМ-ЗООО	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Паспорт-формуляр	АУВП.411711.ФСК.032.09.ПС-ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Каучук»». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1 Регистрационный № 75226-19 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Комсомольская

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Комсомольская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ включают в себя следующие уровни.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Лист № 2 Всего листов 12 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 056. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ПС Комсомольская, ВЛ 220 кВ Комсомольская - ГПП-4 (Л-251)	CA 245 кл.т. 0,2S Ктт = 1200/5 рег. № 23747-12	DFK 245 кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 52352-12	Альфа A18oo кл.т. o,2S/o,5 рег. № 3i857-06	TOPAZ IEC DAS рег. № 6592i-16	СТВ-01 рег. № 49933-12
2	ПС Комсомольская, ВЛ 220 кВ ПС Комсомольская - ПС Старт №2 с отпайкой на ПС ГПП-4 (Л-252)	CA 245 кл.т. 0,2S Ктт = 1200/5 рег. № 23747-12	DFK 245 кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 52352-12	Альфа A1800 кл.т. o,2S/o,5 рег. № 3i857-06
3	ПС Комсомольская, ОЭВ-220 кВ	CA 245 кл.т. 0,2S Ктт = 2000/5 рег. № 23747-12	DFK 245 кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 52352-12	Альфа A1800 кл.т. o,2S/o,5 рег. № 3i857-06
4	ПС Комсомольская, ОРУ-110 кВ, яч.№2, (ВЛ-110 кВ С-119)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 6o353-15	Альфа A1800 кл.т. o,2S/o,5 рег. № 3i857-11

1	2	3	4	5	6	7
5	ПС Комсомольская, ОРУ-110 кВ, яч.№3, (ВЛ-110 кВ С-120)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06
6	ПС Комсомольская, ОРУ-110 кВ, яч.№8, (ВЛ-110 кВ С-123)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06
7	ПС Комсомольская, ОРУ-110 кВ, яч.№9, (ВЛ-110 кВ С-125)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06
8	ПС Комсомольская, ОРУ-110 кВ, яч.№ 11, (ВЛ-110 кВ С-126)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11	TOPAZ IEC DAS рег. № 65921-16	СТВ-01 рег. № 49933-12
9	ПС Комсомольская, ОРУ-110 кВ, яч.№4, (ВЛ-110 кВ С-71)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06	TOPAZ IEC DAS рег. № 65921-16	СТВ-01 рег. № 49933-12
10	ПС Комсомольская, ОРУ-110 кВ, яч.№6, (ВЛ-110 кВ С-94)	ТФМ-110-II- УХЛ1 кл.т. 0,2S Ктт = 600/5 рег. № 86003-22	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06
11	ПС Комсомольская, ОРУ-110 кВ, яч.№ 1 (ОЭВ-110 кВ)	TG 145 кл.т. 0,2 Ктт = 600/5 рег. № 15651-96	НАМИ-110 УХЛ1 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11
12	ПС Комсомольская, ЗРУ-10 кВ, яч.№14 (Ф-14)	ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 200/5 рег. № 32139-06	НАЛИ-СЭЩ-10 кл.т. 0,5 Ктн = 10000/100 рег. № 38394-08	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

1	2	3	4	5	6	7
13	КЛ-0,4 кВ ОАО "Ростелеком" (ТСН-1, ЩСН-0,4 кВ, ПСН №8)	ТОП-0,66 У3 кл.т. 0,5S Ктт = 50/5 рег. № 47959-11	-	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06	TOPAZ IEC DAS рег. № 65921-16	СТВ-01 рег. № 49933-12
14	КЛ-0,4 кВ ОАО "Ростелеком" (ТСН-2, ЩСН-0,4 кВ, ПСН №16)	ТОП-0,66 У3 кл.т. 0,5S Ктт = 50/5 рег. № 47959-11	-	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06
15	Ввод №1 ОАО "МТС"	-	-	Альфа А1800 кл.т. 0,5S/1 рег. № 31857-11
16	Ввод №2 ОАО "МТС"	-	-	Альфа А1800 кл.т. 0,5S/1 рег. № 31857-11
17	КЛ-0,4 кВ Ростелеком №3	-	-	Альфа А1800 кл.т. 0,5S/1 рег. № 31857-20
18	КЛ-0,4 кВ Ростелеком №4	-	-	Альфа А1800 кл.т. 0,5S/1 рег. № 31857-20
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	51оо %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 3, 5 - 7, 9, 10 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
4, 8 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
11 (Счетчик 0,2S; ТТ 0,2; ТН 0,2)	1,0	-	0,9	0,6	0,5
	0,8	-	1,2	0,7	0,6
	0,5	-	2,0	1,2	0,9
12 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
13, 14 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8
15 - 18 (Счетчик 0,5S)	1,0	-	1,1	0,6	0,6
	0,8	-	1,1	0,6	0,6
	0,5	-	1,1	0,7	0,7
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55(10) %,	520 %,	51оо %,
		12% < I изм< I 5 %	15(10) %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 3, 5 - 7, 9, 10 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,1	1,3	0,9	0,9
1 - 3, 5 - 7, 9, 10 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,5	1,5	1,0	0,7	0,7
4, 8 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
4, 8 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,5	1,5	0,9	0,8	0,8

1	2	3	4	5	6
11 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,8	-	1,9	1,1	1,0
11 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,5	-	1,3	0,8	0,8
12 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,5	1,8	1,8
12 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,5	2,5	1,6	1,2	1,2
13, 14 (Счетчик 0,5; ТТ 0,5S)	0,8	4,0	2,3	1,5	1,5
13, 14 (Счетчик 0,5; ТТ 0,5S)	0,5	2,4	1,4	1,0	1,0
15 - 18 (Счетчик 1,0)	0,8	-	1,5	1,1	1,1
15 - 18 (Счетчик 1,0)	0,5	-	1,2	1,1	1,1
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	51оо %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 3, 5 - 7, 9, 10 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
4, 8 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
11 (Счетчик 0,2S; ТТ 0,2; ТН 0,2)	1,0	-	1,1	0,8	0,7
	0,8	-	1,4	0,9	0,9
	0,5	-	2,1	1,3	1,1
12 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,6	1,7	1,4	1,4
	0,5	4,8	3,0	2,3	2,3
13, 14 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
15 - 18 (Счетчик 0,5S)	1,0	-	1,6	1,3	1,3
	0,8	-	1,7	1,4	1,4
	0,5	-	1,7	1,5	1,5

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		§2%,	§5(10) %,	§20 %,	§100 %,
		12% < I изм< I 5 %	15(10) %<1 изм<1 20 %	120 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 3, 5 - 7, 9, 10 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,8	1,7	1,2	1,1
1 - 3, 5 - 7, 9, 10 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,5	2,1	1,4	1,0	1,0
4, 8 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,2	1,9	1,6	1,6
4, 8 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,5	1,9	1,5	1,4	1,4
11 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,8	-	2,3	1,7	1,6
11 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,5	-	1,8	1,5	1,4
12 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,5	2,7	2,0	1,9
12 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,5	2,9	1,8	1,4	1,4
13, 14 (Счетчик 0,5; ТТ 0,5S)	0,8	4,4	2,5	1,7	1,6
13, 14 (Счетчик 0,5; ТТ 0,5S)	0,5	2,8	1,7	1,2	1,2
15 - 18 (Счетчик 1,0)	0,8	-	3,4	3,2	3,2
15 - 18 (Счетчик 1,0)	0,5	-	3,2	3,2	3,2
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов 5 АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с
Примечания 1 Границы интервала допускаемой относительной погрешности §1(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §1(2)%р и 52%q для cos9<1,0 нормируются от 12%. 2 Границы интервала допускаемой относительной погрешности ИК № 15 - 18 при измерении реактивной электрической энергии нормируются от I10%. 3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Лист № 9

Всего листов 12

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия:

параметры сети:

- напряжение, % от Ином
- ток, % от 1ном
- коэффициент мощности
- частота, Гц

температура окружающей среды, °C:

от 99 до 101

от 1(5) до 120 0,87

от 49,85 до 50,15

- для счетчиков активной энергии

ГОСТ 31819.22-2012, ГОСТ Р 52323-2005

- для счетчиков реактивной энергии

ГОСТ 31819.23-2012, ГОСТ Р 52425-2005

ГОСТ 26035-83

от +21 до +25

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Ином
- ток, % от 1ном
- коэффициент мощности, не менее
- частота, Гц

диапазон рабочих температур окружающей среды, °C:

от 90 до 110

от 1(5) до 120 0,5

от 49,6 до 50,4

- для ТТ и ТН
- для счетчиков
- для УСПД
- для сервера, УССВ

от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее
- среднее время восстановления работоспособности, ч

120000

УСПД TOPAZ IEC DAS:

- средняя наработка на отказ, ч, не менее комплекс измерительно-вычислительный СТВ-01:	140000
- средняя наработка на отказ, ч, не менее	10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее при отключенном питании, лет, не менее

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Трансформатор тока	СА 245	9 шт.
Трансформатор тока	ТФМ-110-11-УХЛ1	21 шт.
Трансформатор тока	TG 145	3 шт.
Трансформатор тока	ТОЛ-СЭЩ-1О	3 шт.
Трансформатор тока	ТОП-0,66 У3	6 шт.
Трансформатор напряжения	DFK 245	6 шт.
Трансформатор напряжения	НАМИ-110 УХЛ1	6 шт.
Трансформатор напряжения	НАЛИ-СЭЩ-10	1 шт.

Продолжение таблицы 5

1	2	3
Счетчик электрической энергии многофункциональный	Альфа А1800	18 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.010.056.ПС-ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Комсомольская». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения.

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Испытательный центр

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

в части вносимых изменений

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (499) 991-19-91

Web-сайт: www.enertest.ru

E-mail: info@enertest.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

Лист № 1 Регистрационный № 80488-20 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ЭС-1 Центральной ТЭЦ Филиала «Невский» ПАО «ТГК-1»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ЭС-1 Центральной ТЭЦ Филиала «Невский» ПАО «ТГК-1» (далее - АИИС КУЭ) предназначена для автоматического измерения активной и реактивной электрической энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчетов.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределением функций измерения.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя технические средства для организации локальной вычислительной сети и программнотехнический комплекс (далее - ПТК) АИИС КУЭ, содержащий аппаратные средства и программное обеспечение (далее - ПО) для обеспечения функции хранения результатов измерений (далее - сервер БД) и программное обеспечение для сбора и доступа к данным, их конфигурации и формирования автоматизированных рабочих мест (далее - АРМ).

ПТК АИИС КУЭ развёрнут в центре обработки данных (далее - ЦОД) филиала «Невский» ПАО «ТГК-1». АРМы развёрнуты в ЦОД и на рабочих местах специалистов.

Между первым и вторым уровнями с помощью каналообразующей аппаратуры организован канал связи, обеспечивающий передачу результатов измерений и данных о состоянии средств измерений в режиме автоматизированной передачи данных. В качестве канала применяются проводные линии связи с использованием интерфейса RS-485.

На первом уровне первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы, которые по вторичным цепям поступают на соответствующие входы электронных счетчиков электрической энергии (измерительный канал (далее - ИК). Измеренная электрическая энергия за интервал времени 30 мин записывается в энергонезависимую память счетчика. На втором уровне (ИВК) обеспечивается:

- автоматический регламентный сбор результатов измерений;
- сбор данных о состоянии средств измерений;
- контроль достоверности результатов измерений;
- возможность масштабирования долей именованных величин электрической энергии;
- хранение результатов измерений, состояний объектов и средств измерений в течение 3,5 лет;
- ведение нормативно-справочной информации;
- ведение «Журналов событий»;
- формирование отчетных документов;
- передачу результатов измерений и данных о состоянии средств измерений заинтересованным субъектам ОРЭМ и в программно-аппаратный комплекс коммерческого оператора (ПАК КО);
- безопасность хранения данных и ПО в соответствии с ГОСТ Р 52069.0 - 2003;
- конфигурирование и параметрирование технических средств и ПО;
- предоставление пользователям и эксплуатационному персоналу регламентированного доступа к данным;
- диагностику работы технических средств и ПО;
- измерение времени и синхронизацию времени ИВК от СОЕВ.

Данные хранятся в сервере базы данных. Последующее отображение накопленной информации происходит при помощи АРМ.

ПТК АИИС КУЭ производит сбор информации, её хранение в БД, обработку, отображение, подготовку отчетных документов, а также формирование и передачу информации в виде утвержденных макетов в ПАК КО и другим участникам энергосистемы в рамках согласованных регламентов. ПТК имеет возможность двунаправленного обмена данными с другими ПТК как макетами утвержденных форм, так и данными в собственном формате. Отправка данных по электронной почте в XML-формате возможна с ЭЦП и без неё.

Для поддержания единого времени в АИИС КУЭ используется шкала времени устройства синхронизации частоты и времени Метроном-1000 (далее - УСЧВ). ПТК АИИС КУЭ не менее одного раза в сутки синхронизирует часы с сервером времени при расхождении более чем на ±2 с (настраиваемый параметр). ПТК АИИС КУЭ синхронизирует часы счётчиков при сеансах связи при расхождении времени более чем на ±2 с (настраиваемый параметр).

Факт каждой коррекции регистрируется в журнале событий счетчиков и сервера БД.

Журналы событий счетчиков электрической энергии и сервера БД отражают время (дата, часы, минуты) коррекции часов счетчиков и сервера в момент, непосредственно предшествующий корректировке.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. Заводской номер АИИС КУЭ: 07. Заводской номер указывается в формуляре на АИИС КУЭ типографическим способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав ИК АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

ПО ПК «Энергосфера» обеспечивают защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1 не ниже
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счётчик	УСЧВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих усло-виях, %
1	2	3	4	5	6	7	8	9
1	Генератор Г-1	BDG 072А1 Кл. т. 0,2 Ктт 4500/1 Рег. № 48214-11	TJC 6-G Кл. т. 0,2 Ктн 10500:^3/100:^3 Рег. № 49111-12	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	Метроном версии 1000 Рег. № 56465-14	активная реактивная	±0,5 ±1,1	±2,2 ±2,0
2	Генератор Г-2	BDG072A1 Кл. т. 0,2 Ктт 4500/1 Рег. № 48214-11	TJC 6-G Кл. т. 0,2 Ктн 10500:^3/100:^3 Рег. № 49111-12	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,5 ±1,1	±2,2 ±2,0
3	КЛ-220 кВ ЭС-1 Центральная ТЭЦ- Чесменская (К271)	VAU-245 Кл. т. 0,2S Ктт 1000/1 Рег. № 37850-08	VAU-245 Кл. т. 0,2 Ктн 220000:^3/100:^3 Рег. № 37850-08	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,5 ±1,1	±2,0 ±2,0

КВЛ-220 кВ

ЭС-1 Центральная ТЭЦ - Южная (К-272+Л224)

VAU-245

Кл. т. 0,2S

Ктт 1000/1

Рег. № 37850-08

VAU-245

Кл. т. 0,2 Ктн 220000:^3/100:^3 Рег. № 37850-08

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

Метроном версии 1000

Рег. №

56465-14

активная реактивная

±0,5

±1,1

±2,0

Трансформатор

Т-1, сторона 110 кВ (КРУЭ-110кВяч.13)

ELK-CT0

Кл. т. 0,2S

Ктт 625/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

Трансформатор

Т-2, сторона 110кВ(КРУЭ-110кВ яч,16)

ELK-CT0

Кл. т. 0,2S

Ктт 625/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

Трансформатор

Т-3, сторона 110 кВ (КРУЭ-

ИОкВ ЯЧ.18)

ELK-CT0

Кл. т. 0,2S

Ктт 625/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

КЛ 110 кВ

Юсуповская -

ЭС-1 Центральной ТЭЦ №2 (К177)

ELK-CT0

Кл. т. 0,2S

Ктт 1250/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

КВЛ 110 кВ

ЭС-1

Центральной

ТЭЦ ~

Чесменская I

цепь (КВЛ 110 кВ Московская-K-112)

ELK-CT0

Кл. т. 0,2S

Ктт 1250/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5

Рег. № 31857-11

Метроном версии 1000

Рег. №

56465-14

активная реактивная

±0,5

±1,1

±2,0

КЛ 110 кВ ЭС-1 Центральной ТЭЦ-Боровая №2 (К-139)

ELK-CT0

Кл. т. 0,2S

Ктт 625/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5

Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

КЛ 110 кВ ЭС-1

Центральной ТЭЦ-Бородинская №2 (К-111)

ELK-CT0

Кл. т. 0,2S

Ктт 1250/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

КЛ 110 кВ

Юсуповская -ЭС-1

Центральной

ТЭЦ №1 (К176)

ELK-CT0

Кл. т. 0,2S

Ктт 625/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5

Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

КВЛ 110 кВ

ЭС-1 Центральной

ТЭЦ -Чесменская II цепь (КВЛ 110 кВ Московская-2+К-113)

ELK-CT0

Кл. т. 0,2S

Ктт 1250/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

Метроном версии 1000

Рег. №

56465-14

активная реактивная

±0,5

±1,1

±2,0

КЛ 110 кВ ЭС-1

Центральной ТЭЦ-Бородинская №1 (К-110)

ELK-CT0

Кл. т. 0,2S

Ктт 1250/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5

Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

КЛ 110 кВ ЭС-1 Центральной ТЭЦ-Боровая №1 (К-138)

ELK-CT0

Кл. т. 0,2S

Ктт 625/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

Блочный трансформатор 110 кВ ТБ-1 (КРУЭ-110 кВ, яч. 11)

ELK-CT0

Кл. т. 0,2S

Ктт 500/1

Рег. № 58213-14

EGK 145-3/VT1

Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

1	2	3	4	5	6	7	8	9
17	Блочный трансформатор 110 кВ ТБ-2 (КРУЭ-110 кВ, яч. 20)	ELK-CT0 Кл. т. 0,2S	EGK 145-3/VT1 Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09	A1802RALQ- P4GB-DW-4		активная	±0,5	±2,0
17	Блочный трансформатор 110 кВ ТБ-2 (КРУЭ-110 кВ, яч. 20)	Ктт 500/1 Рег. № 58213-14		Кл. т. 0,2S/0,5 Рег. № 31857-11		реактивная	±1,1	±2,0
18	ТСНР 110 кВ (КРУЭ-110 кВ, яч. 12)	ELK-CT0 Кл. т. 0,2S Ктт 500/1 Рег. № 58213-14	EGK 145-3/VT1 Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,5 ±1,1	±2,0 ±2,0
19	АТ-1 110 кВ	ELK-CT0 Кл. т. 0,2S Ктт 1250/1 Рег. № 58213-14	EGK 145-3/VT1 Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	Метроном версии 1000 Рег. № 56465-14	активная реактивная	±0,5 ±1,1	±2,0 ±2,0
20	АТ-2 110 кВ	ELK-CT0 Кл. т. 0,2S Ктт 1250/1 Рег. № 58213-14	EGK 145-3/VT1 Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,5 ±1,1	±2,0 ±2,0
21	АТ-1 (10 кВ), СН КРУЭ-110 кВ	ТЛО-10 Кл. т. 0,2S Ктт 100/1 Рег. № 25433-11	ЗНОЛ Кл. т. 0,2 Ктн 10000:^3/100:^3 Рег. № 46738-11	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,5 ±1,1	±2,0 ±2,0

АТ-2 (10 кВ), СН КРУЭ-110 кВ

ТЛО-10

Кл. т. 0,2S

Ктт 100/1

Рег. № 25433-11

ЗНОЛ

Кл. т. 0,2 Ктн 10000:^3/100:^3

Рег. № 46738-11

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

Метроном версии 1000

Рег. №

56465-14

активная реактивная

±0,5

±1,1

±2,0

ТСНР секция 1 6 кВ

ТЛО-10

Кл. т. 0,2S

Ктт 1200/1 Рег. № 25433-11

ЗНОЛ

Кл. т. 0,2

Ктн 6000:^3/100:^3

Рег. № 46738-11

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

ТСНР секция 2 6 кВ

ТЛО-10

Кл. т. 0,2S

Ктт 1200/1 Рег. № 25433-11

ЗНОЛ

Кл. т. 0,2

Ктн 6000:^3/100:^3

Рег. № 46738-11

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

ТСНО-1 10 кВ

ТВ-СВЭЛ

Кл. т. 0,2S

Ктт 1000/1

Рег. № 43582-10

TJC 6-G

Кл. т. 0,2 Ктн 10500:^3/100:^3 Рег. № 49111-12

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

ТСНО-2 10 кВ

ТВ-СВЭЛ

Кл. т. 0,2S

Ктт 1000/1

Рег. № 43582-10

TJC 6-G

Кл. т. 0,2 Ктн 10500:^3/100:^3 Рег. № 49111-12

A1802RALQ-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

активная реактивная

±0,5

±1,1

±2,0

1	2	3	4	5	6	7	8	9
27	АТ-1 (0,4 кВ) СН ЭС-1	Т-0.66 Кл. т. 0,5S Ктт 1000/5 Рег. № 22656-07	-	A1805RALQ- P4GB-DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11	Метроном версии 1000 Рег. № 56465-14	активная реактивная	±1,0 ±2,1	±5,0 ±4,0
28	АТ-2 (0.4кВ) СН ЭС-1	Т-0.66 Кл. т. 0,5S Ктт 1000/5 Рег. № 22656-07	-	A1805RALQ- P4GB-DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11		активная реактивная	±1,0 ±2,1	±5,0 ±4,0
29	АТ-1 (0,4 кВ), КТП-1	ТТН Кл. т. 0,5S Ктт 1000/5 Рег. № 41260-09	-	Меркурий 234 ARTM2-03 DPBR.G Кл. т. 0,2S/0,5 Рег. № 48266-11		активная реактивная	±0,8 ±1,9	±4,7 ±2,5
30	АТ-2 (0,4 кВ), КТП-2	ТТН Кл. т. 0,5S Ктт 1000/5 Рег. № 41260-09	-	Меркурий 234 ARTM-03 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная	±1,0 ±2,1	±5,0 ±4,0
31	КЛ 110 кВ ЭС-1 Центральной ТЭЦ -Варшавская	ELK-CT0 Кл. т. 0,2S Ктт 1250/1 Рег. № 58213-14	EGK 145-3/VT1 Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 41074-09	A1802RALQ- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,5 ±1,1	±2,0 ±2,0
32	КРУЭ-110 кВ, 2 сек. 110 кВ, яч. 26	ТВ-110 Кл. т. 0,2S Ктт 600/1 Рег. № 60746-15	ЗНГА-110 Кл. т. 0,2 Ктн 110000:^3/100:^3 Рег. № 60290-15	СЭТ- 4ТМ.03М.16 Кл. т. 0,2S/0,5 Рег. № 27524-04		активная реактивная	±0,8 ±1,3	±2,2 ±2,4

1	2	3	4	5	6	7	8	9
33	КРУ-10 кВ, 1 сек., яч. 01А	ТЛО-10 Кл. т. 0,5S Ктт 100/5 Рег. № 25433-11	ЗНОЛ Кл. т. 0,2 Ктн 10000:^3/100:^3 Рег. № 46738-11	A1805RALQ- P4GB-DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11	Метроном версии 1000 Рег. № 56465-14	активная реактивная	±1,7 ±2,7	±5,7 ±4,3
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с							5
Примечания 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,5, инд 1=0,02 (0,05)-1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-33 от +5 °C до +35 °C. 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСЧВ на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	33
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,8
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, ^оС	от -25 до +40
- температура окружающей среды в месте расположения
счетчиков, ^оС	от -40 до +65
- температура окружающей среды в месте расположения сервера,
^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее:	120000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	80000
- среднее время восстановления работоспособности, ч	24
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее	45
- при отключении питания, лет, не менее	10
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- ИВК (функция автоматизирована). Возможность сбора информации:
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	BDG 072А1	6
Трансформатор тока	ELK-CT0	51
Трансформатор тока	TOO-10	15
Трансформатор тока	ТВ-СВЭЛ	6
Трансформатор тока	Т-0.66	6
Трансформатор тока	ТТН	6
Трансформатор тока	ТВ-110	3
Трансформатор напряжения	TJC 6-G	12
Трансформаторы комбинированные	VAU-245	6
Трансформатор напряжения	EGK 145-3/VT1	4
Трансформатор напряжения	ЗНОЛ	12
Трансформатор напряжения	ЗНГА-110	3
Счётчик электрической энергии многофункциональный	A1802RALQ- P4GB-DW-4	27
Счётчик электрической энергии многофункциональный	A1805RALQ- P4GB-DW-4	3
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTM2-03 DPBR.G	1
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTM-03 PB.G	1
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.16	1
Устройство синхронизации частоты и времени	Метроном версии 1000	2
Программное обеспечение	ПК «Энергосфера»	1
Формуляр	133N1A-10UHJ-3551-ED.OQ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии и мощности ЭС-1 Центральной ТЭЦ Филиала «Невский» ПАО «ТГК-1», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Центральная теплоэлектроцентраль Филиала «Невский» Публичного Акционерного

Общества «Территориальная Генерирующая Компания №1» (Центральная ТЭЦ филиала «Невский» ПАО «ТГК-1»)

ИНН 7841312071

Адрес: 191144, г. Санкт-Петербург, ул. Новгородская, д. 11

Испытательный центр

Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа

«КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)

Адрес: 455038, Челябинская обл., г. Магнитогорск, пр-кт Ленина, д. 124

Телефон: 8 (982) 282-82-82

E-mail: carneol@bk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312601.

в части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7

Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

Лист № 1 Регистрационный № 83028-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители артериального давления и частоты пульса автоматические цифровые TM-2655P

Назначение средства измерений

Измерители артериального давления и частоты пульса автоматические цифровые

TM-2655P (далее - средства измерений) предназначены для автоматического измерения величин систолического (верхнего), диастолического (нижнего) артериального давления и частоты сердечных сокращений (пульса) для проведения диагностики и контроля.

Описание средства измерений

Принцип действия средств измерений основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном снижении его величины.

Частота пульса определяется как среднее значение за несколько периодов сердечных сокращений. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплеях средства измерений в цифровом виде.

Средство измерений выполнено в виде монитор-корпуса, на лицевой панели расположены жидкокристаллические дисплеи для выведения результатов измерений и кнопка СТАРТ/СТОП. В средство измерений встроены следующие элементы: жестко закрепленная компрессионная манжета, принтер для вывода результатов измерений на бумажном носителе, кнопка аварийного отключения средства измерений.

В средства измерений могут быть установлены внешние модули, предназначенные для обмена данными с внешними устройствами. Модули могут осуществлять передачу данных посредством USB типа A и USB типа B или посредством последовательного порта (COM-порта интерфейса RS-232) и Блютус (Bluetooth). Модули несут в себе только аппаратную часть и устанавливаются в корпус средства измерений.

Средства измерений после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете и индикацию ошибок, возникающих в процессе измерений.

Средство измерений имеет одну модель TM-2655P.

Общий вид средств измерений, а также места нанесения серийного номера и знака утверждения типа приведен на рисунках 1 - 3.

Рисунок 1 - Общий вид средства измерений

Место нанесения знака утверждения типа

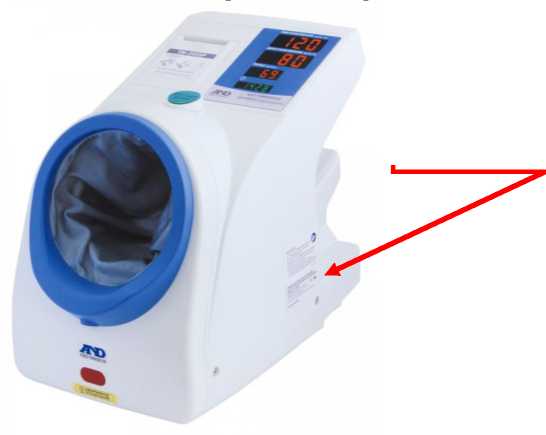

Рисунок 2 - Общий вид средства измерений и места нанесения знака утверждения типа

Рисунок 3 - Общий вид средства измерений и места нанесения серийного номера

Пломбирование средств измерений от несанкционированного доступа не предусмотрено.

Серийный номер средства измерений в виде буквенно-цифрового обозначения наносится на корпус при помощи наклейки.

Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Средства измерений имеют встроенное метрологически значимое программное обеспечение (далее - ПО) для преобразования давления пульсовой волны в цифровой код, для последующего вывода их на дисплей и бумажный носитель, а также для управления внешними модулями, предназначенными для передачи измеренных значений на внешнее устройство.

ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TM2657-MRU011421
Номер версии (идентификационный номер) ПО, не ниже ¹⁾	1.42
Цифровой идентификатор ПО	-
¹⁾ Работа средства измерений с внешними модулями возможна только с версией ПО не ниже 1.79

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний давления в манжете, мм рт. ст.	от 0 до 300
Диапазон измерений давления в манжете, мм рт. ст.	от 20 до 280
Пределы допускаемой абсолютной погрешности при измерении давления в манжете, мм рт. ст.	±3
Диапазон измерений частоты пульса, мин^-1	от 30 до 200
Пределы допускаемой относительной погрешности при измерении частоты пульса, %	±5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Питание от сети переменного тока (частота 50 Гц), В	220
Потребляемая мощность, В • А	80*
Масса, кг, не более	6,05
Габаритные размеры (ширина^хвысота^хглубина), мм, не более: Без учета подлокотника С учетом подлокотника	265,1^Х356,4^Х429,0 265,1x356,4x525,8
Условия эксплуатации: Температура окружающего воздуха, ^оС Относительная влажность (без конденсации), % Атмосферное давление, кПа	от +10 до +40 от 15 до 85 от 70 до 106
Условия хранения и транспортирования Температура окружающего воздуха, ^оС	от -20 до +60

Наименование характеристики	Значение
Относительная влажность (без конденсации), %	от 10 до 95
Атмосферное давление, кПа	от 70 до 106
Наработка на отказ, ч, не менее	46735
Срок службы, лет, не менее	10
* Допускается отклонение потребляемой мощности не более чем на 10%

Знак утверждения типа

наносится типографским способом на наклейку, прикрепленную к корпусу средства измерений и (или) титульный лист руководства по эксплуатации.

Комплектность средства измерений Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Монитор-корпус измерителя артериального давления и частоты пульса автоматического цифрового	TM-2655P	1 шт.
Сетевой кабель	-	1 шт.
Чехол на манжету	-	1 шт.
Термобумага	-	2 шт.
Держатель для инструкций	-	1 шт.
Руководство по эксплуатации	-	1 шт.
Гарантийная карта	-	1 шт.
Модуль с разъёмом СОМ-порт (интерфейс RS-232) и функцией Блютус (Bluetooth) ¹¹	ТМ2657-04-ЕХ	-
Модуль с разъёмами USB типа A и USB типа В^!)	TM2657-02-EX	-
^\|( Поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 7 «Измерение артериального давления» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Техническая документация A&D Company, Limited, Япония.

Правообладатель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Производственные площадки

A&D Company, Limited, Япония

Адрес: 1-243 Asahi, Kitamoto-shi, Saitama-ken, 364-8585, Japan

A&D Manufacturing Company, Limited (Tsukuba Factory), Япония

Адрес: 4210-15 Takasai, Shimotsuma-shi, Ibaraki-ken, 304-0031, Japan

A&D Electronics (Shenzhen) Co., Ltd., Китай

Адрес: 1-5/F, Building #4, Hengchangrong High Tech Industry Park, Shangnan East Road, Hongtian, Shajing, Bao'an District, Shenzhen, Guangdong, 518125, P. R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 83212-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы для объемной сфигмографии "BPLab Angio"

Назначение средства измерений

Системы для объемной сфигмографии "BPLab Angio" (далее - системы) предназначены для измерений артериального давления крови (далее - АД).

Описание средства измерений

Принцип действия систем основан на автоматическом измерении АД осциллометрическим методом с последующей обработкой и выводом полученных результатов на экран рабочей станции обработки данных.

Системы обеспечивают:

- обработку и отображение измеренных результатов;
- многоканальное измерение АД на конечностях пациента осциллометрическим методом;
- регистрацию объемных сфигмограмм на конечностях (плечо, лодыжка) пациентов и их анализ.

Система состоит из:

- измерительного модуля;
- комплекта манжет;
- программного обеспечения.

Система имеет два исполнения:

- Исполнение I. BPLab Angio 4 - в комплекте с четырехканальным измерительным модулем,
- Исполнение II. BPLab Angio 2 - в комплекте с двухканальным измерительным модулем.

Конструктивно измерительный модуль выполнен в пластмассовом корпусе, на котором расположены:

- входы 4 или 2 независимых измерительных каналов давления;
- плата управления;
- кнопка «STOP»;
- разъемы питания и интерфейса USB.

Питание измерительного модуля осуществляется от внешнего сетевого блока питания. Общий вид системы приведен на рисунке 1.

Общий вид измерительного модуля Исполнение I. BPLab Angio 4 и Исполнение II. BPLab Angio 2 приведен на рисунке 2.

Пломбирование измерительного модуля от несанкционированного доступа осуществляется с помощью защитной наклейки. Место нанесения защитной наклейки указано на рисунке 2.

Места нанесения знака поверки в виде оттиска клейма и знака утверждения типа указаны на рисунке 3.

Заводской номер наносится типографским способом на маркировку измерительного модуля в виде цифрового обозначения. Место нанесения заводского номера указано на рисунке 3.

Рисунок 1 - Общий вид системы для объемной сфигмографии "BPLab Angio"

Измерительный модуль (четырехканальный) (Исполнение I. BPLab Angio 4)

Измерительный модуль (двухканальный)

(Исполнение II. BPLab Angio 2)

Рисунок 2 - Общий вид измерительных модулей

Рисунок 3 - Места нанесения знака поверки, знака утверждения типа и заводского номера

Программное обеспечение

Система имеет встроенное метрологически значимое программное обеспечение (далее - ПО) - встроенное ПО измерительного модуля. ПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Автономная часть ПО «Vasotens Office+» устанавливается на рабочую станцию обработки данных и не является метрологически значимой.

ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.0772014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Встроенное ПО измерительного модуля
Номер версии (идентификационный номер) ПО, не ниже	1.1.1
Цифровой идентификатор ПО	недоступно
Идентификационное наименование ПО	Vasotens Office+
Номер версии (идентификационный номер) ПО, не ниже	1.0.1
Цифровой идентификатор ПО	недоступно

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений давления, мм рт. ст.	от 0 до 300
Пределы допускаемой абсолютной погрешности при измерении давления в манжете, мм рт. ст.	±3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество независимых каналов давления:

- четырехканального измерительного модуля
- двухканального измерительного модуля

Масса измерительного модуля без манжет, принадлежностей и внешнего сетевого блока питания, г, ± 10 %

- четырехканального измерительного модуля
- двухканального измерительного модуля

1050

950

Габаритные размеры измерительного модуля без выступающих частей разъемов (ширина ^х высота ^х глубина), мм, ± 5 мм

240^х70^х205

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- относительная влажность, при температуре +25 ^оС, %, не более

от +10 до +35

Условия хранения и транспортировки:

- температура окружающего воздуха, ^оС
- относительная влажность, при температуре +25 ^оС, %, не более

от +5 до +40

Знак утверждения типа

наносится типографским способом на маркировку системы и (или) на титульный лист паспорта системы.

Комплектность средства измерений

Комплектность систем для объемной сфигмографии "BPLab Angio" приведена в таблице 4.

Таблица 4 - Комплектность систем для объемной сфигмографии "BPLab Angio"

Наименование	Обозначение	Количество	Примечания
Измерительный модуль (четырехканальный)	ПТ.МД4К.001	1	Для Исполнения I.BPLab Angio 4
Измерительный модуль (двухканальный)	ПТ.МД4К.002	1	Для Исполнения II.BPLab Angio 2
Методика поверки	-	1	При необходимости
Паспорт	ПТ.МД4КПС	1	-
Руководство по эксплуатации	ПТ.МД4КРЭ	1	-
Рабочая станция обработки данных	-	1	При необходимости
Внешний сетевой блок питания	-	1	-
Кабель связи USB A - USB B	-	1	-

Наименование	Обозначение	Количество	Примечания
Манжеты компрессионные пневматические с текстильной застежкой для взрослых и детей: -четырехканального измерительного модуля; -двухканального измерительного модуля	ТУ9398-002-39238870- 2007	не более 200 шт. не более 100 шт.	Количество и размер в соответствии с заказом, при необходимости
Шланг удлинительный -четырехканального измерительного модуля; -двухканального измерительного модуля	ВР.М000.003	не более 200 шт. не более 100 шт.	Количество в соответствии с заказом, при необходимости
Пневмопровод технологический	ВР.005.005	1	При необходимости
Программное обеспечение MultiB PVerification	ПТ.МД4К.040.02-01	1	При необходимости
Программное обеспечение для поддержки принятия решений при диагностике поражения артерий Vaso-tens Office+	ПТ.МД4К.040.01-01	1	При необходимости

Сведения о методиках (методах) измерений

приведены в п. 1.4.2 «Принцип действия системы» Руководства по эксплуатации

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31515.3-2012. Сфигмоманометры (измерители артериального давления)

неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;

ТУ 26.60.12-001-39238870-2021. Система для объемной сфигмографии «BPLab Angio». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Петр Телегин» (ООО «Петр Телегин»)

ИНН 5259013045

Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 37Д, помещ. П1

Телефон: +7 (831) 212-41-41

E-mail: info@bplab.com

Web-сайт: www.bplab.ru

Изготовитель

Общество с ограниченной ответственностью «Петр Телегин» (ООО «Петр Телегин»)

ИНН 5259013045

Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 37Д, помещ. П1

Телефон: +7 (831) 212-41-41

E-mail: info@bplab.com

Web-сайт: www.bplab.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

Web-сайт: www.vniims.ru, E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 16

Регистрационный № 88895-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные BIS

Назначение средства измерений

Преобразователи измерительные BIS (далее - преобразователи) предназначены для преобразований аналоговых сигналов, поступающих от различных первичных преобразователей (термосопротивлений и термопар), а также силы и напряжения постоянного и переменного электрического тока, электрического сопротивления и частоты на входе в унифицированные аналоговые сигналы или цифровые сигналы на выходе.

Описание средства измерений

Принцип действия преобразователей основан на линейном или другом заданном преобразовании электрических сигналов, поступающих на вход преобразователя, в электрические сигналы на его выходе.

Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.

Конструктивно преобразователи выполнены в пластмассовом корпусе, состоящем из нескольких частей, с установленной внутрь печатной платой. Преобразователи устанавливаются на монтажную DIN-рейку либо на объединительную плату BIS-DB.

Модификации в серии преобразователей отличаются назначением, количеством входных и выходных каналов преобразования, характеристиками входных и выходных сигналов, типом питания, наличием (отсутствием) встроенного ЖК-дисплея.

Структура обозначения возможных модификаций преобразователей приведена в таблицах 1 и 2.

Таблица 1 - Модификации преобразователей

Код	BIS	-XXX-X	Х	Х	Х	Х	Х	Х	Х	Х	X
Номер позиции кода	1	2	3	4	5	6	7	8	9	10	11

Таблица 2 - Модификации преобразователей

Код	BIS	-XXX-	Х	Х	Х	Х	Х	Х	Х	X
Номер позиции кода	1	2	3	4	5	6	7	8	9	10

Модификации преобразователей отображаются в условном обозначении в виде буквенно-цифрового кода, значения позиций которого описаны в таблицах 3 и 4.

Позиция кода	Значение кода		Доступно для модификаций
1	BIS	Преобразователь измерительный BIS	-
2	WD-C	преобразователь сигналов от датчиков термосопротивления, термопар, в корпусе тип C	-
	WDA-C	преобразователь сигналов от датчиков термосопротивления, термопар, со встроенным ЖК-дисплеем, в корпусе тип C
	MV-C0	преобразователь сигналов напряжения, мВ, в корпусе тип C
	MR-C	повторитель сигналов напряжения (1:1), мВ, в корпусе тип C
	RC-C	преобразователь сигналов сопротивления, в корпусе тип C
	RR-C	повторитель сигналов сопротивления (1:1), в корпусе тип C
	GL-C	преобразователь входных аналоговых сигналов постоянного напряжения и тока, в корпусе тип C
	GLB-C	преобразователь выходных аналоговых сигналов постоянного тока, в корпусе тип C
	GLA-C	преобразователь входных аналоговых сигналов постоянного напряжения и тока, со встроенным ЖК-дисплеем, в корпусе тип C
	FC-C	преобразователь частотных сигналов, кГц, в корпусе тип C
	PT-C	преобразователь сигналов от потенциометра, в корпусе тип C
	DL-C101	преобразователь сигналов переменного напряжения, в корпусе тип C
	DL-C002	преобразователь сигналов переменного тока, в корпусе тип C
	WD-H	преобразователь сигналов от датчиков термосопротивления, термопар, в корпусе тип H
	GL-H	преобразователь входных аналоговых сигналов постоянного напряжения и тока, в корпусе тип H
	GLB-H	преобразователь выходных аналоговых сигналов постоянного тока, в корпусе тип H

	FC-H	преобразователь частотных сигналов, кГц, в корпусе тип H
	PT-H	преобразователь сигналов от потенциометра, в корпусе тип H
3	Функция преобразователя:		-
		Пусто - код пропускается - значение по умолчанию - интеллектуальный преобразователь
	M	Стандартный преобразователь
4	Количество входных каналов:		-
		Пусто - код пропускается - значение по умолчанию - одноканальный
	D	Двухканальный
5	Вход преобразователя в диапазоне:
	1	(0-20) мВ	MV-C0
	2	(0-50) мВ
	3	(0-100) мВ
	4	(0-200) мВ
	1	(4-20) мА	GL-C, GLA-C, GLB-C, GL-H, GLB-H
	2	(1-5)В
	3	(0-10) мА
	4	(0-5)В
	5	(0-10)В
	6	(0-20) мА
	1	(0-60) В переменного тока	DL-C101
	2	(0-110) В переменного тока
	3	(0-220) В переменного тока
	4	(0-380) В переменного тока
	1	(0-1) A переменного тока	DL-C002
	2	(0-2.5) A переменного тока
	3	(0-5) A переменного тока
	4	(0-10) A переменного тока
6	Выход №1 преобразователя:		-
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5)В
	5	(0-10)В
	6	(0-20) мА
	1S	(4-20) мА пассивный

7	Выход №2 преобразователя:		-
		Пусто - код пропускается - значение по умолчанию - выход отсутствует
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5)В
	5	(0-10)В
	6	(0-20) мА
	1S	(4-20) мА пассивный
	8	RS-485
8	Выход №3 преобразователя (при наличии):		GL-C
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5)В
	5	(0-10)В
	6	(0-20) мА
9	Выход №4 преобразователя (при наличии):		GL-C
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5)В
	5	(0-10)В
	6	(0-20) мА
10	Способ подачи питания:
		Пусто - код пропускается - питание от сети 220 В переменного или постоянного тока	WD-C, MV-C0, GL-C, FC-C
	D	Питание 24 В постоянного тока через клеммные зажимы	XX-C, MV-C0, XX-H
	DPB	Питание 24 В постоянного тока через шину питания (Power bus)	XX-C
	L	Питание преобразователя через контур выходного сигнала	WD-C, GL-C
	DH	Питание 24 В постоянного тока через клеммные зажимы одноканальной версии преобразователя с корпусом 17,8 мм с компенсацией холодного спая	WD-C

	DHPB	Питание 24 В постоянного тока через шину питания (Power bus) одноканальной версии преобразователя с корпусом 17,8 мм с компенсацией холодного спая	WD-C
	011	Питание 24 В постоянного тока через клеммные зажимы	DL-C101, DL-C002
	021	Питание от сети 220 В переменного или постоянного тока
	031	Питание преобразователя через контур выходного сигнала
11	Входной сигнал преобразователей температуры:		WD-C, WDA-C, WD-H
		Пусто - код пропускается - универсальный вход
	.TC	Вход для термопары
	.RTD	Вход для термопреобразователя сопротивления
Примечания: Для повторителей напряжения мВ и сопротивления применяются позиции кода 1, 2, указывается количество выходов и, далее, 10. Повторитель сопротивления RR-C3D имеет два входа и два выхода.

Таблица 4 - Возможные значения позиций кода обозначения для модификаций преобразователей по таблице 2

Позиция кода	Значение кода		Доступно для модификаций
1	BIS	Преобразователь измерительный BIS	-
2	EXA	Преобразователь для подключений входных аналоговых сигналов	-
2	EXB	Преобразователь для подключений выходных аналоговых сигналов	-
3	С	Преобразователь с установкой на DIN-рейку	-
	K	Преобразователь с установкой на DIN-рейку
	H	Преобразователь с установкой на объединительную плату BIS-DB
4	Функция Преобразователя:		-
		Пусто - код пропускается - значение по умолчанию - интеллектуальный Преобразователь
	M	Стандартный Преобразователь

5	Вход Преобразователя в диапазоне:		-
	0	Преобразователь для термопар и термопреобразователей сопротивления
	1	Преобразователь для термопар, милливольтовых сигналов, мостовых датчиков¹⁾
	2	Преобразователь для сопротивления, термопреобразователя сопротивления
	3	Преобразователь для аналоговых входных и выходных сигналов постоянного тока мА
	4	Преобразователь для аналоговых входных сигналов напряжения постоянного тока
	6	Преобразователь для частотного входа
	8	Преобразователь для входных сигналов датчиков вибрации
	9	Преобразователь для потенциометра
6	Количество входных каналов:		-
		Пусто - код пропускается - значение по умолчанию - одноканальный
	D	Двухканальный
7	Выход №1 Преобразователя:		-
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5) В
	5	(0-10)В
	6	(0-20) мА
	7	Выход повторитель входа 1:1
	1S	(4-20) мА пассивный
	N	(4-20) мА
	R	(4-20) мА
8	Выход №2 Преобразователя (при наличии):		-
		Пусто - код пропускается - значение по умолчанию - выход отсутствует
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5) В
	5	(0-10)В
	6	(0-20) мА

	7	Выход повторитель входа 1:1
	A1(A2)	Контакт реле
	T1	RS-485
	1S	(4-20) мА пассивный
	N	(4-20) мА
	R	(4-20) мА
9	Дополнительный параметр:		-
		Пусто - код пропускается - значение по умолчанию - без дополнительного параметра	-
	H	Компенсация холодного спая одноканальной версии для корпуса 17,8 мм	EXA-C0, EXA-C1
	V5	Напряжение возбуждения 5В постоянного тока для мостового датчика	EXA-C1
	V6	Напряжение возбуждения 6В постоянного тока для мостового датчика
	V8	Напряжение возбуждения 8В постоянного тока для мостового датчика
	V9	Напряжение возбуждения 9В постоянного тока для мостового датчика
	V12	Напряжение возбуждения 12В постоянного тока для мостового датчика
	P1	Питание датчика частотного сигнала тип 1	EXA-C6, EXA-H6
	P2	Питание датчика частотного сигнала тип 2	EXA-C6, EXA-H6
10	Способ подачи питания:		-
		Пусто - код пропускается - питание от сети 24 В постоянного тока	-
	PB	Питание 24 В постоянного тока через шину питания (Power bus)	EXA-C, EXB-C
	L	Питание Преобразователя через контур выходного сигнала	EXA-C, EXB-C, EXA-K, EXB-K
¹⁾¹ - для модификации EXA-C**V с добавлением индекса "V*" в конце кода

Части корпуса соединены между собой защелками, которые механически разрушаются при попытке вскрытия.

Конструкцией преобразователей не предусмотрено пломбирование.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится на боковую панель преобразователя лазерным или термотрансферным способом или в виде наклейки, что обеспечивает однозначную идентификацию каждого преобразователя в процессе эксплуатации.

Общий вид преобразователей представлен на рисунке 1.

Обозначение места нанесения представлены на рисунке 2.

заводского номера и

знака утверждения типа

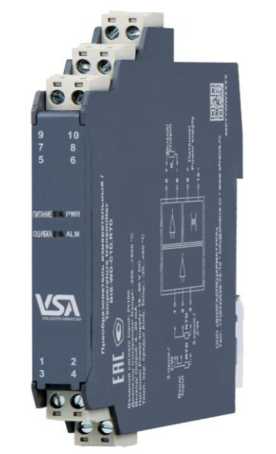

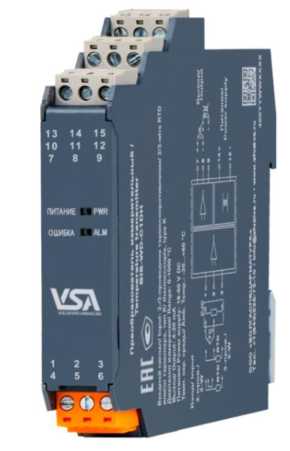

а) преобразователи с установкой на DIN-рейку, шириной 17,8 мм

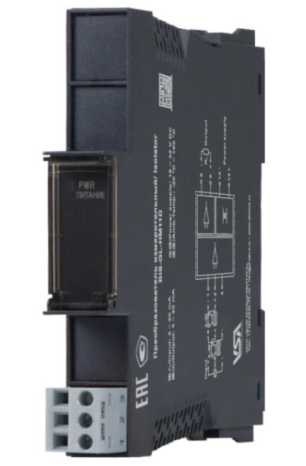

б) преобразователи с установкой на DIN-рейку, шириной 12,8 мм

jcee

в) преобразователи со встроенным ЖК-дисплеем

г) преобразователи с установкой на объединительную плату BIS-DB

Рисунок 1 - Общий вид преобразователей измерительных BIS

Рисунок 2 - Место нанесения заводского номера (1) и место нанесения знака утверждения типа (2) на преобразователях измерительных BIS

Программное обеспечение

Программное обеспечение (далее - ПО) встроено в постоянное запоминающее устройство (ПЗУ) преобразователей, записывается изготовителем на этапе производства, и не может быть изменено потребителем. Программное обеспечение выполняет функции вычисления результатов измерений, формирования входных и выходных сигналов, защиты результатов измерений и параметров преобразователей от несанкционированных изменений.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации.

Идентификационные данные ПО преобразователей указаны в таблице 5.

Таблица 5 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	NewPwr.SmartMCT
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора программного обеспечения	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики преобразователей измерительных BIS приведены в таблицах 6 и 7.

Таблица 6 - Метрологические характеристики преобразователей измерительных BIS

Тип НСХ ⁽¹⁾ (входного сигнала)	Диапазон измерений		Пределы допускаемой основной погрешности: Y - приведенная ⁽²⁾; Д - абсолютная	Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, на каждый 1 °С, в процентах от диапазона измерений, %
1	2	3	4	5
50М	от -180 °С до +200 °С	от 10,26 до 92,80 Ом	R < 150 °C: Д = ±0,15 °C; R > 150 °C: y = ±0,1 %	±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾, ±0,004 ⁽⁶⁾
100М	от -180 °С до +200 °С	от 20,53 до 185,60 Ом
50П	от -200 °С до +850 °С	от 8,62 до 197,58 Ом
100П	от -200 °С до +850 °С	от 17,24 до 395,16 Ом
Pt100	от -200 °С до +850 °С	от 18,52 до 390,48 Ом
ТПП (S)	от -50 °С до +1768 °С	от -0,236 до 18,693 мВ	R< 800 °C: Д = ±0,8 °C ⁽³⁾; R >800 °C: y = ±0,1 % ⁽³⁾	±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾
ТПП (R)	от -50 °С до +1768 °С	от -0,226 до 21,101 мВ
ТПР (B)	от 0 °С до 1820 °С	от -0,003 до 13,820 мВ
ТХА (К)	от -270 °С до +1372 °С	от -6,458 до 54,886 мВ	R <500 °C: Д = ±0,5 °C ⁽³⁾; R > 500 °C: y = ±0,1 % ⁽³⁾	±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾
ТХКн (Е)	от -270 °С до +1000 °С	от -9,835 до 76,373 мВ
ТЖК (J)	от -210 °С до +1200 °С	от -8,095 до 69,553 мВ
ТНН (N)	от -270 °С до +1300 °С	от -4,345 до 47,513 мВ
ТМК (T)	от -270 °С до +400 °С	от -6,258 до 20,872 мВ
ТХК (L)	от -200 °С до +800 °С	от -9,488 до 66,466 мВ
Напряжение постоянного тока	от 0 В до 5 В от 1 В до 5 В от 0 В до 10 В		Y = ±0,1 %	±0,003⁽⁴⁾; ±0,005⁽⁵⁾
	от 0 В до 10 мВ		Y = ±0,1 % ⁽¹⁰⁾	±0,005
	от 0 В до 20 мВ		Y = ±0,1%	±0,003
	от 0 В до 50 мВ		Y = ±0,1%	±0,003
	от 0 В до 100 мВ		Y = ±0,1 %	±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

Продолжение таблицы 6

1	2	3	4	5
	от 0 В до 200 мВ		Y = ±0,1%	±0,003
	от -100 мВ до 100 мВ		Y = ±0,05 %	±0,005
Сопротивление постоянному току	от 18 Ом до 400 Ом		<200 Ом: Д = ±0,2 Ом; >200 Ом: y = ±0,1 %	±0,003
Сопротивление постоянному току потенциометрических устройств	от 0 до 100 %	от 0 до 10 кОм	Y = ±0,1 %	±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾
Сила постоянного тока	от 0 до 10 мА от 0 до 20 мА		Y = ±0,1 %	±0,003 ⁽⁴⁾, ±0,005 ⁽⁵⁾
Сила постоянного тока	от 4 до 20 мА		Y = ±0,1 %, y = ±0,2 % ⁽⁷⁾; Y = ±0,4 % ^{(8) (9)}	±0,003 ⁽⁴⁾, ±0,005 ^{(5) (9)}, ±0,01^{(7) (8)}
Частота	от 0,1 Гц до 50 кГц		Y = ±0,1 %	±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾
Напряжение переменного тока	от 0 В до 60 В от 0 В до 110 В от 0 В до 220 В от 0 В до 380 В		y = ±0,2 %	-
Сила переменного тока	от 0 А до 1 А от 0 А до 2,5 А от 0 А до 5 А от 0 А до 10 А		y = ±0,2 %	-

Продолжение таблицы 6

¹⁾ типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления и ГОСТ Р 8.585-2001 (МЭК 60584-1) для термопар;
²⁾ нормирующим значением для приведенной погрешности является диапазон выходного сигнала;
³⁾ нормировано без учета погрешности измерения температуры холодного спая. Погрешность компенсации холодного спая составляет < ±1 °C при условии применения съемных клеммных блоков с внешним элементом компенсации холодного спая BIS-TC-CJC31.Ex, BIS-TC-CJC32.Ex, BIS-TC-CJC31, BIS-TC-CJC32;
⁴⁾ для преобразователей измерительных с установкой на DIN-рейку;
⁵⁾ для преобразователей измерительных с установкой на объединительную плату BIS-DB;
⁶⁾ для моделей BIS-EXA-C21T1, BIS-WD-C18D.RTD;
⁷⁾ для моделей BIS-EXB-CM31L, BIS-EXB-CM3D11L;
⁸⁾ для моделей BIS-EXA-CM31L, BIS-EXA-CM3D11L;
⁹⁾ для моделей BIS-GL-CM11L, BIS-GL-CMD111L;
¹⁰⁾ для модификации EXA-C***V*.________________________________________________________________________________________________

Примечания:

1) Для термопреобразователей сопротивления при трех проводной схеме подключения максимально допустимое сопротивление провода 20 Ом. Для BIS-EXA-KM21 максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения).
2) R - сконфигурированный в сервисном ПО или с помощью органов управления (DIP-переключатели) поддиапазон преобразования аналоговых сигналов.
3) Температура воздуха окружающей среды в нормальных условиях составляет (25 ± 2) °С

Таблица 7 - Основные технические характеристики преобразователей измерительных BIS

Наименование характеристики	Значение
Количество входных каналов (в зависимости от модификации)	1; 2
Количество выходных каналов (в зависимости от модификации)	1; 2
Выходные сигналы: - аналоговые сигналы	(4-20) мА; (1-5) В;
- дискретные сигналы	(0-10) мА; (0-5) В; (0-20) мА; (0-10) В; [(-100)-100] мВ; (18-400) Ом. открытый коллектор;
- цифровые сигналы	эмиттерный повторитель; потенциальный выход; контакт реле. HART; RS-485.
Номинальное значение напряжение постоянного тока, В	24
Напряжение питающей сети переменного тока, В	220±22
Частота питающей сети переменного тока, Гц	50,0±0,2
Потребляемая мощность, Вт, не более	3,0
Масса, кг, не более	0,2
Габаритные размеры (ШхВхГ), мм, не более - для модификаций устанавливаемых на DIN-рейку	18х110х117
- для модификаций устанавливаемых на объединительную плату	16х122х105
Условия эксплуатации: - температура воздуха для преобразователей кроме BIS-EXA-K,	от -20 до +60
BIS-EXB-K, включая BIS-EXA-K01, °С - температура воздуха для преобразователей BIS-EXA-K, BIS-	от -40 до +70
EXB-K, °С - относительная влажность воздух для преобразователей кроме BIS-EXA-K, BIS-EXB-K при температуре +35 °С, %	от 30 до 80
- относительная влажность воздуха для преобразователей кроме BIS-EXA-K, BIS-EXB-K при температуре +40 °С, %	от 10 до 90
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на боковую панель преобразователей лазерным или термотрансферным способом или в виде наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Лист № 15 Всего листов 16 Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Количество
Преобразователь измерительный	BIS-XXX-X(X)(X)(X)(X)(X)(X)(X)(X)(X) BIS-XXX-X(X)(X)(X)(X)(X)(X)(X)	1
Руководство по эксплуатации^	РЭ.27.90.11-010-01574217-2022-01	1²⁾
Паспорт^	ПС.27.90.11-010-01574217-2022-01	1
Методика поверки¹⁾	-	1²⁾
¹⁾ допускается поставка в электронном виде; ²⁾ допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес.

Сведения о методиках (методах) измерений

приведены в разделе 5.2 документа РЭ.27.90.11-010-01574217-2022-01.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10^-16 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного тока от V10^A-8 до 100 Ав диапазоне частот от 1-10’¹ до 1-10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2-10⁹ Гц»;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические

характеристики преобразования»;

ТУ 27.90.11-010-01574217-2022 «Преобразователи измерительные, барьеры искрозащиты, изоляторы гальванические BIS».

Правообладатель

Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА» (ООО «ВОЛГАСПЕЦАРМАТУРА»)

ИНН 1661046052

Юридический адрес: 420085, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Беломорская, д. 69А, оф. 314

Телефон (факс): (843) 526-73-10

Изготовитель

Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА» (ООО «ВОЛГАСПЕЦАРМАТУРА»)

ИНН 1661046052

Адрес: 420085, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Беломорская, д. 69А, оф. 314

Телефон (факс): (843) 526-73-10

Испытательные центры

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): (843) 293-18-33

E-mail: isp13@tatcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.

Общество с ограниченной ответственностью «КЭР-Автоматика»

(ООО «КЭР-Автоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Сибирский тракт, д. 34Л, помещ. 1022

Телефон (факс): (843) 528-05-70

E-mail: office2@keravt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314451.

Лист № 1 Регистрационный № 89690-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Искитимцемент»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Искитимцемент» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени; сбора, обработки, хранения и передачи полученных результатов измерений коммерческому оператору оптового рынка, системному оператору и смежным субъектам ОРЭ. Полученные данные и результаты измерений используются для коммерческих расчетов с энергосбытовыми организациями и оперативного управления энергопотреблением.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - информационно-измерительный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) (за исключением измерительных каналов №№ 18, 19, 21 - 26), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи - проводники и приборы, подключенные к измерительным обмоткам ТТ и ТН;
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает в себя включает в себя устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ) с приемником сигналов ГЛОНАСС/GPS, средства приёма-передачи данных (модемы, каналообразующая аппаратура);
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя компьютер в серверном исполнении для обеспечения функции сбора и хранения результатов измерений (сервер БД) с программным обеспечением (ПО) ПК «Энергосфера», технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приёма-передачи данных (каналообразующая аппаратура), удаленное автоматизированное рабочее место (АРМ) энергосбытовой организации (ЭСО).

Основными функциями АИИС КУЭ являются:

- измерение 30-минутных приращений активной и реактивной электроэнергии;

- один раз в сутки и по запросу сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии со счетчиков (ИИК), с заданной дискретностью учета (30 мин);
- хранение данных об измеренных величинах электроэнергии и журналов событий в базе данных сервера БД в течение 3,5 лет (для 30 минутных приращений энергии);
- резервирование баз данных на DVD-дисках;
- разграничение доступа посредством паролей к базам данных для разных групп пользователей, и фиксация в отдельном электронном файле всех действий пользователей с базами данных;
- конфигурирование параметров и настроек АИИС КУЭ;
- защита от несанкционированного доступа маркированием и пломбированием узлов системы;
- подготовку данных по результатам измерений в XML-формате для их передачи по электронной почте через удаленный АРМ ЭСО в ПАК АО «АТС», АО «Новосибирскэнергосбыт», АО «РЭС», филиал АО «СО ЕЭС» Новосибирское РДУ;
- ведение журнала событий технических и программных средств (счетчики, УСПД, линии связи, ПК «Энергосфера») на сервере сбора и хранения данных уровня ИВК, УСПД и счетчиках;
- ведение системы единого времени.

Принцип действия:

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии.

Счетчики производят измерения и вычисления полученной активной и реактивной энергии и мощности. Интервал времени усреднения мощности для коммерческого учета установлен равным 30 минут. Счетчики автоматически записывают в память измеренные величины (активной и реактивной энергии), с интервалом усреднения 30 минут, на глубину не менее 45 суток (в соответствии с техническими требованиям АО «АТС» Приложение 11.1). В памяти счетчика хранятся два четырехканальных (актив/реактив, прием/отдача) независимых массива профиля мощности. Основные и вспомогательные величины, выбранные для отображения на жидкокристаллическом индикаторе и их последовательность, определяются при программировании счетчика. По запросу или в автоматическом режиме измерительная информация и журналы событий по счетчикам электрической энергии направляются на УСПД. В УСПД собранная информация консолидируется и далее по автоматическим запросам передается на сервер БД. Вычисление величин потребления электроэнергии с учетом коэффициентов трансформации трансформаторов тока и напряжения производится с помощью программного обеспечения ПК «Энергосфера» на сервере БД. Просмотр полученной информации об электропотреблении по всем измерительным каналам (ИК) доступен на автоматизированном рабочем месте (АРМ).

С ИВК АИИС КУЭ данные передаются по выделенному каналу сети «Интернет» через удаленный АРМ ЭСО в ПАК АО «АТС», АО «Новосибирскэнергосбыт», АО «РЭС», филиал АО «СО ЕЭС» Новосибирское РДУ.

АИИС КУЭ имеет систему обеспечения единого времени (далее по тексту - СОЕВ). В СОЕВ входят все средства измерений времени (встроенные часы счетчиков, УСПД, УССВ, сервера БД уровня ИВК), влияющие на процесс измерения количества электроэнергии, и учитываются временные характеристики (задержки) линий связи между ними, которые используются при синхронизации времени. СОЕВ привязана к единому календарному времени.

На уровне ИВКЭ СОЕВ организована с помощью подключенного к УСПД УССВ ЭНКС-2, которое имеет встроенный модуль синхронизации времени, работающей от сигналов точного времени ГЛОНАСС/GPS и обеспечивает автоматическую синхронизацию внутренних часов УСПД по протоколу синхронизации NTP с использованием сети Ethernet.

Не менее одного раза в сутки производится синхронизация времени сервера БД ИВК по времени УСПД при условии расхождения времени сервера БД и УСПД более чем на ±1 с (программируемый параметр).

Сравнение показаний часов счетчиков ИК и ИВКЭ осуществляется один раз в сутки при опросе счетчиков, синхронизация осуществляется при расхождении часов счетчиков и УСПД на величину более чем ±2 с (программируемый параметр).

СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает синхронизацию времени при проведении измерений количества электроэнергии с точностью не хуже ±5 с/сут.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 35. Заводской номер указывается в формуляре-паспорте на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре-паспорте на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение (СПО) ПК «Энергосфера». Уровень защиты СПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии Р 50.2.077-2014.

Метрологически значимая часть СПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	ПК «Энергосфера»
Идентификационное наименование ПО	pso_metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК

Но мер ИК	Наименование объекта	ТТ	ТН	Счетчик	УСПД	УССВ	Сервер БД
1	2	3	4	5	6	7	8
1	ПС 110 кВ «Искитимская», Новое ЗРУ-6 кВ, 3 с.ш. 6 кВ, яч.327	ТЛШ 4000/5, КТ 0,5S Рег. № 64182-16	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-09	ЭНКС-2 Рег. № 37328-15	HPE ProLiant DL160
2	ПС 110 кВ «Искитимская», Новое ЗРУ-6 кВ, 4 с.ш. 6 кВ, яч.403	ТЛШ 4000/5, КТ 0,5S Рег. № 64182-16	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
3	ПС 110 кВ «Искитимская», Новое ЗРУ-6 кВ, 3 с.ш. 6 кВ, яч.322	ТОЛ 300/5, КТ 0,5S Рег. № 47959-16	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-08
4	ПС 110 кВ «Искитимская», Новое ЗРУ-6 кВ, 4 с.ш. 6 кВ, яч.405	ТОЛ 300/5, КТ 0,5S Рег. № 47959-16	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-08
5	ПС 110 кВ «Искитимская», Новое ЗРУ-6 кВ, 3 с.ш. 6 кВ, яч.315	ТОЛ 300/5, КТ 0,5S Рег. № 47959-16	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-08
6	ПС 110 кВ «Искитимская», Новое ЗРУ-6 кВ, 4 с.ш. 6 кВ, яч.412	ТОЛ 300/5, КТ 0,5S Рег. № 47959-16	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. №36697-17
7	РТП-3 6 кВ, 1 с.ш. 6 кВ, яч.17	ТШЛ-0,66^Ш-2 300/5, КТ 0,5 Рег. № 64182-16	НАЛИ-НТЗ 6000/100, КТ 0,5 Рег. № 70747-18	ПСЧ-4ТМ.05МК. 00 КТ 0,5S/1,0 Рег. №50460-18
8	РТП-3 6 кВ, 2 с.ш. 6 кВ, яч.16	ТШЛ-0,66^Ш-2 300/5, КТ 0,5 Рег. № 64182-16	НАЛИ-НТЗ 6000/100, КТ 0,5 Рег. № 70747-18	ПСЧ-4ТМ.05МК. 00 КТ 0,5S/1,0 Рег. №50460-18
9	ТП 6 кВ №10, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.28	ТЛК 50/5, КТ 0,5 Рег. № 42683-09	НАМИТ-10 6000/100, КТ 0,5 Рег. № 16687-97	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04
10	ПС 110 кВ «Искитимская», ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.9	ТЛП-10 4000/5, КТ 0,5S Рег. № 30709-06	НАМИ-10 6000/100, КТ 0,2 Рег. № 11094-87	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04

1	2	3	4	5	6	7	8
11	ПС 110 кВ «Искитимская», ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.15	ТЛП-10 4000/5, КТ 0,5S Рег. № 30709-06	НАМИ-10 6000/100, КТ 0,2 Рег. № 11094-87	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-09	ЭНКС-2 Рег. № 37328-15	HPE ProLiant DL160
12	ПС 110 кВ «Искитимская», ЗРУ-3 кВ, 1 с.ш. 3 кВ, яч.3	ТЛП-10 3000/5, КТ 0,5S Рег. № 30709-06	НИОЛ-СТ 3000:^3/100:^3, КТ 0,2 Рег. № 58722-14	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04
13	ПС 110 кВ «Искитимская», ЗРУ-3 кВ, 1 с.ш. 3 кВ, яч.8	ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59	НИОЛ-СТ 3000:^3/100:^3, КТ 0,2 Рег. № 58722-14	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12
14	ПС 110 кВ «Искитимская», ЗРУ-3 кВ, 1 с.ш. 3 кВ, яч.10	ТПОЛ 600/5, КТ 0,5S Рег. № 47958-16	НИОЛ-СТ 3000:^3/100:^3, КТ 0,2 Рег. № 58722-14	ПСЧ-4ТМ.05МК. 00 КТ 0,5S/1,0 Рег. № 64450-16
15	ПС 110 кВ «Искитимская», ЗРУ-3 кВ, 2 с.ш. 3 кВ, яч.19	ТЛП-10 3000/5, КТ 0,5S Рег. № 30709-06	НТМИ-6 3000/100, КТ 0,5 Рег. № 380-49	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04
16	ПС 110 кВ «Искитимская», ЗРУ-3 кВ, 2 с.ш. 3 кВ, яч.20	ТПОЛ 600/5, КТ 0,5S Рег. № 47958-16	НТМИ-6 3000/100, КТ 0,5 Рег. № 380-49	ПСЧ-4ТМ.05МК. 00 КТ 0,5S/1,0 Рег. № 64450-16
17	ПС 110 кВ «Искитимская», ЗРУ-3 кВ, 2 с.ш. 3 кВ, яч.25	ТПЛ-10-М 400/5, КТ 0,5S Рег. № 22192-03	НТМИ-6 3000/100, КТ 0,5 Рег. № 380-49	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12
18	ПС 110 кВ «Искитимская», Ввод 0,4 кВ ТСН-1	ТОП-0,66 200/5, КТ 0,5 Рег. № 15174-01	-	СЭТ-4ТМ.03.09 КТ 0,5S/1,0 Рег. № 27524-04
19	ПС 110 кВ «Искитимская», Ввод 0,4 кВ ТСН-2	ТОП-0,66 200/5, КТ 0,5 Рег. № 47959-11	-	СЭТ-4ТМ.03.09 КТ 0,5S/1,0 Рег. № 27524-04
20	ТП 3 кВ №2, ЗРУ-3 кВ, 1 с.ш. 3 кВ, яч.5	ТПОФ 1000/5, КТ 0,5 Рег. № 518-50	НТМИ-6 3000/100, КТ 0,5 Рег. № 831-53	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07
21	ТП 6 кВ «ТЗП», РУ-0,4 кВ, 1 с.ш. 0,4 кВ, пан.11, КЛ 0,4 кВ в сторону АО «ППЖТ Юбилейное»	ТТИ 50/5, КТ 0,5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МК. 04 КТ 0,5S/1,0 Рег. № 50460-18

1	2	3	4	5	6	7	8
22	ТП-2 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону Депо №1 АО «ППЖТ Юбилейное»	ТТИ 60/5, КТ 0,5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МК. 04 КТ 0,5S/1,0 Рег. № 50460-18	ЭКОМ-3000 Рег. № 17049-09	ЭНКС-2 Рег. № 37328-15	HPE ProLiant DL160
23	ТП-2 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону Депо №2 АО «ППЖТ Юбилейное»	ТТИ 60/5, КТ 0,5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МК. 04 КТ 0,5S/1,0 Рег. № 50460-18
24	ТП-2 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону Экскаваторная линия №1 АО «ППЖТ Юбилейное»	ТТИ 100/5, КТ 0,5S Рег. № 28139-12	-	ПСЧ-4ТМ.05МК. 04 КТ 0,5S/1,0 Рег. № 50460-18
25	ТП 6 кВ «Аспирация», РУ-0,4 кВ, КЛ 0,4 кВ в сторону ООО «Сибцемремонт»	ТТИ 100/5, КТ 0,5S Рег. № 28139-12	-	ПСЧ-4ТМ.05МК. 04 КТ 0,5S/1,0 Рег. № 50460-18
26	ТП 6 кВ «Аспирация», РУ-0,4 кВ, КЛ 0,4 кВ в сторону АО «ППЖТ Юбилейное»	ТТИ 100/5, КТ 0,5S Рег. № 28139-12	-	ПСЧ-4ТМ.05МК. 04 КТ 0,5S/1,0 Рег. № 50460-18
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик; 2 Допускается замена УССВ на аналогичное утвержденного типа; 3 Допускается замена У СПД на аналогичное утвержденного типа; 4 Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО); 5 Допускается изменение наименования ИК без изменения объекта измерений. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности, (±6), %	Границы погрешности в рабочих условиях, (±6), %	Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC (SU), с
1	2	3	4	5
1 - 6, 15 - 17	Активная	1,6	2,1
1 - 6, 15 - 17	Реактивная	2,9	3,5
7 - 9, 20	Активная	1,7	2,3
7 - 9, 20	Реактивная	3,0	3,8
10 - 12,14	Активная	1,5	2,0
10 - 12,14	Реактивная	2,9	3,4	±5
13	Активная	1,7	2,2	±5
13	Реактивная	2,9	3,7
18 - 19, 21 - 23	Активная	1,6	2,2
18 - 19, 21 - 23	Реактивная	2,9	3,7
24 - 26	Активная	1,5	1,9
24 - 26	Реактивная	2,8	3,3
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая); 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности Р		= 0,95;
3 Погрешность	в рабочих условиях указана для cоsф = 0,8 инд и температуры окружающего
воздуха в месте расположения счетчиков электроэнергии от 0 до + 40 °С

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	26
Нормальные условия:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cоsф	0,87
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- частота, Гц	от 49,6 до 50,4
- коэффициент мощности cоsф	от 0,5 инд. до 0,8 емк.
- температура окружающей среды для ТТ, °С	от -45 до +50
- температура окружающей среды для ТН, °С	от -45 до +40
- температура окружающей среды в месте расположения
электросчетчиков, °С	от -45 до +70

1	2
Надежность применяемых в АИИС КУЭ компонентов:
Электросчетчики СЭТ-4ТМ.03.01, СЭТ-4ТМ.03.09:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
Электросчетчики СЭТ-4ТМ.03М.01, ПСЧ-4ТМ.05М:
- среднее время наработки на отказ, ч, не менее	140000
- среднее время восстановления работоспособности, ч	2
Электросчетчик ПСЧ-4ТМ.05МК.00, ПСЧ-4ТМ.05МК.04:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч	2
УСПД ЭКОМ-3000:
- среднее время наработки на отказ, ч, не менее	75000
- среднее время восстановления работоспособности, ч	24
УССВ ЭНКС-2:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч	1
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Электросчетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	45
- при отключении питания, лет, более	10
УСПД:
- суточные данные о тридцатиминутных приращениях
электропотребления по каждому каналу и электропотребление за
месяц по каждому каналу, суток, не менее	45
Сервер БД:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование электрического питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

Регистрация событий:

- в журнале событий электросчетчиков: параметрирования; пропадания питания;

коррекции времени в электросчетчике с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

- в журнале событий УСПД: параметрирования; изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

результатов самодиагностики;

попыток несанкционированного доступа;

коррекции времени в электросчетчиках и УСПД с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректированы электросчетчики или УСПД;

- в журнале событий сервера БД:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; факт и величина синхронизации (коррекции) времени;

пропадание питания;

замена счетчика;

полученные с уровня ИВКЭ «Журналы событий» счетчиков электроэнергии и УСПД. Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: электросчетчиков;

промежуточных клеммников вторичных цепей напряжения;

испытательных коробок;

УСПД;

УССВ;

сервера БД;

- защита информации на программном уровне:

результатов измерений (при передаче, возможность использования электронной подписи);

установка пароля на электросчетчиках;

установка пароля УСПД;

установка пароля на сервер БД.

Знак утверждения типа наносится на титульный лист формуляра-паспорта АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТЛШ	6
Трансформатор тока	ТОЛ	12
Трансформатор тока	ТШЛ-0,66-УШ-2	2
Трансформатор тока	ТЛК	2
Трансформатор тока	ТЛП-10	8
Трансформатор тока	ТПОЛ-10	2
Трансформатор тока	ТПОЛ	4
Трансформатор тока	ТПЛ-10-М	2
Трансформатор тока	ТОП-0,66	6
Трансформатор тока	ТТИ	18
Трансформатор тока	ТПОФ	2
Трансформатор напряжения	ЗНОЛ-СЭЩ-6	6
Трансформатор напряжения	НАЛИ-НТЗ	2

1	2	3
Трансформатор напряжения	НАМИТ-10	1
Трансформатор напряжения	НАМИ-10	2
Трансформатор напряжения	НИОЛ-СТ	3
Трансформатор напряжения	НТМИ-6	2
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	8
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.00	4
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.04	6
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03.01	5
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03.09	2
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М	1
Устройство сбора и передачи данных	ЭКОМ-3000	1
Устройство синхронизации системного времени	ЭНКС-2	1
Сервер БД	HPE ProLiant DL160	1
Формуляр-паспорт	07.2021.036-АУ.ФО-ПС	1
Руководство по эксплуатации	07.2021.036-АУ.РЭ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии с использованием АИИС КУЭ АО «Искитимцемент», аттестованном ФБУ «Кузбасский ЦСМ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.310473.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания.

Правообладатель

Акционерное общество «Искитимцемент» (АО «Искитимцемент»)

ИНН 5446102070

Юридический адрес: 633209, Новосибирская обл., г. Искитим, ул. Заводская, д. 1А Телефон: (38343) 2-35-02

Факс: (38343) 4-93-75

Web-сайт: https://iskcem.sibcem.ru

E-mail: info.iskcem@sibcem.ru

Изготовитель

Акционерное общество «Сибэнергоконтроль» (АО «Сибэнергоконтроль»)

ИНН 4205290890

Адрес: 650992, Кемеровская обл. - Кузбасс, г. Кемерово, пр-кт Советский, д. 6, оф. 37

Телефон: (3842) 48-03-50

E-mail: sibencontrol@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе» (ФБУ «Кузбасский ЦСМ»)

Адрес: 650991, Кемеровская обл. - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2

Телефон: (3842) 36-43-89

Факс: (3842) 75-88-66

Web-сайт: www.kuzcsm.ru, \\'\\'\\'.кузцсм.р(|)

E-mail: info@kuzcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312319.

Лист № 1

Всего листов 16

Регистрационный № 89900-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные Меркурий 150

Назначение средства измерений

Счетчики электрической энергии статические однофазные Меркурий 150 (далее - счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной электрической мощности, частоты, напряжения, силы переменного тока, параметров качества электроэнергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.

Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.

Таблица 1 - Каналы учета счетчиков

Наименование канала учета	Двунаправленный учет
Наименование канала учета	С учетом знака	По модулю
А+	А1+А4	А1+А2+А3+А4
А-	А2+А3	0
R+	R1+R2	R1+R3
R-	R3+R4	R2+R4
Примечания: 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления. 2 А- (R-) - активная (реактивная) электрическая энергия обратного направления. 3 А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно. 4 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на испытательном выходе.

Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.

Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.

Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.

Счетчики выпускаются в модификациях, отличающихся базовым и максимальным током, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.

Структура условного обозначения модификаций счетчиков приведена в таблице 2.

Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150МХ, Меркурий 150Х предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке). Счетчики модификации Меркурий 150U предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередач.

Таблица 2 - Структура условного обозначения модификаций счетчиков Меркурий

RLnGnesEFnCQn____________________

Тип сменного модуля

R - интерфейс RS485 Ln - PLC-модем, где n - стандарт/ технология PLC связи (от 1 до 9) Gn - радиоинтерфейс, где n -стандарт/технология мобильной связи (от 1 до 99) e - eSIM s - SIMchip формата MFF2

E - Ethernet TX Fn - радиоинтерфейс RF, где n -стандарт/технология беспроводной связи (от 01 до 99)

C - CAN

Qn - многофункциональный модуль, где n - номер модификации (от 1 до 9)

. разделитель кода

Тип встроенного интерфейса

R - интерфейс RS485

Ln - PLC-модем, где n - стандарт/технология PLC связи (от 1 до 9)

Gn - радиоинтерфейс, где n - стандарт/технология мобильной связи (от 1 до 9) e - eSIM

s - SIMchip формата MFF2

E - Ethernet TX

Fn - радиоинтерфейс RF, где n - стандарт/технология беспроводной связи (от 01 до 99)

C - CAN

Функциональные возможности D - протокол СПОДЭС/DLMS O - встроенное силовое реле отключения нагрузки Kn - многофункциональные входы/выходы, где n - номер модификации (от 1 до 9)

H - наличие измерительного элемента в цепи нейтрали W - наличие выносного дисплея в комплекте поставки

-nn - код базового, максимального тока, номинального напряжения, постоянной счетчика, класса точности по таблице 3

2 - двунаправленный учет, при отсутствии цифры - однонаправленный учет

Х - улучшенный корпус

U - сплит-исполнение

М - наличие отсека для сменного модуля связи

150 - серия счетчика

Торговая марка__________________________________________________________________________________

Пр имечания:

1 Отсутствие буквы кода означает отсутствие соответствующей функции
2 При наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счетчика и наносится только на упаковку счетчика
3 В счетчиках с индексом «D» используется протокол передачи данных «СПОДЭС» на основе и в соответствии с IEC 62056 DLMS/COSEM с учетом требований стандарта ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными» (версия 4) (далее -«СПОДЭС»)

150

-nn

DOKnHW

RLnGnesEFnC

Код	Базовый/ максимальный ток /б//макс, А	Номинальное напряжение ином, В	Постоянная счетчика в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)]	Класс точности по активной/реактивной электрической энергии
-01	5/60	230	500 / 32000	1/2
-02	5/100	230	250 / 16000	1/2
-08	5/80	230	250 / 16000	1/2
-09	10/100	230	250 / 16000	1/2

Счетчики по способу подключения к электросети являются счетчиками непосредственного включения по току. Схема включения счетчика -однофазная двухпроводная.

Счетчики обеспечивают измерение и расчет параметров:

- учтенная активная, реактивная электрическая энергия прямого и обратного направлений, в том числе по тарифам (не менее чем по четырем тарифным зонам), нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
- мгновенные (за один период частоты сети) и усредненные значения фазного напряжения;
- мгновенные (за один период частоты сети) и усредненные значения фазного тока и тока нейтрали;
- расчет разности фазного тока и тока нейтрали (небаланс токов);
- активная, реактивная, полная электрическая мощности;
- коэффициент мощности (контрольный, метрологически ненормированный параметр);

- соотношение реактивной и активной электрических мощностей (коэффициент реактивной мощности tgф) (контрольный, метрологически ненормированный параметр);

- максимумы электрической ненормированный параметр);	мощности	(контрольный,	метрологически
- частота питающей сети;
- температура внутри корпуса (контрольный, параметр);		метрологически	ненормированный
- текущее время и дата; - время работы (наработка) счетчика. - ПКЭ:
- отклонение основной частоты	напряжения	электропитания	от номинального

значения;

- длительность отклонения частоты от номинального значения (контрольный, метрологически ненормированный параметр);
- положительное (контрольный, метрологически ненормированный параметр), отрицательное (контрольный, метрологически ненормированный параметр), установившееся отклонение напряжения;
- глубина провала напряжения;
- длительность провала напряжения;
- максимальное значение напряжения при перенапряжении (контрольный, метрологически ненормированный параметр);
- длительность перенапряжения;
- длительность прерывания напряжения;
- коэффициент искажения синусоидальности напряжения (контрольный, метрологически ненормированный параметр).

Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150МХ, Меркурий 150Х имеют встроенный ЖКИ для отображения измеряемых параметров.

Счетчики модификации Меркурий 150U не имеют встроенного ЖКИ и могут комплектоваться выносным дисплеем Меркурий 258, произведенным ООО «НПК «Инкотекс», ООО «НПФ «Моссар», для отображения измеряемых параметров.

Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов связи.

Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодки и установленными внутри печатными платами с радиоэлементами. Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150МХ, Меркурий 150Х имеют возможность крепления на DIN-рейку и на плоскую поверхность. Модификации Меркурий 150МХ и Меркурий 150Х выполнены в улучшенном корпусе и отличаются габаритными размерами.

Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.

Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчиков, любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки.

Пломба с

нанесением знака поверки

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид счетчиков модификаций Меркурий 150М, Меркурий 150 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Рисунок 2 - Общий вид счетчиков модификации Меркурий 150U с выносным дисплеем с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Пломба с нанесением знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 3 - Общий вид счетчиков модификаций Меркурий 150МХ, Меркурий 150Х с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

В счетчиках используется встроенное в микроконтроллер ПО.

Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.

Встроенное ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе и не может быть считано со счетчиков. Идентификационные данные встроенного ПО приведены в таблице 4.

Таблица 4 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	М150 01 00 00 00 хх хх хх хх
Номер версии (идентификационный номер ПО) метрологически значимой части встроенного ПО	01.00.00.00
Номер версии (идентификационный номер ПО) метрологически незначимой (прикладной) части встроенного ПО, не ниже: - для модификаций Меркурий 150М, Меркурий 150, Меркурий 150МХ, Меркурий 150Х - для модификации Меркурий 150U	06.58.01.01 06.52.01.01
Цифровой идентификатор ПО	-
Примечание - хх хх хх хх - версия метрологически незначимой (прикладной) части встроенного ПО.

Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Тип включения цепей напряжения/тока	Непосредственное
Класс точности при измерении активной электрической энергии прямого и обратного направлений по ГОСТ 31819.21-2012	1
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений по ГОСТ 31819.23-2012	2
Номинальное напряжение ином, В	230
Базовый ток /з, А	5; 10
Максимальный ток /макс, А	60; 80; 100
Номинальное значение частоты сети /ном, Гц	50
Постоянная счетчика в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)]	500 / 32000 250 / 16000
Диапазон измерений напряжения переменного тока, В	от 0,7- Uном до 1,2- Uном
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, %	±0,5
Диапазон измерений силы переменного тока, А	от 0,057б до ^макс
Пределы допускаемой относительной основной погрешности измерений силы переменного тока, %, в диапазоне: - 0,05 •/б < I < 1б 1б < I < /макс	±	± O,	1^+о,^ог⁽^х - i)^] 6 + о,о1- (^/^м;^кс	)]
Диапазон измерений разности между током фазы и током нейтрали (небаланс токов), А	от 0,15' I6 до Iмакс
Пределы допускаемой относительной основной погрешности измерений разности между током фазы и током нейтрали (небаланс токов), %, в диапазоне: - 0,157б < I < 1б 1б < I < /макс	±	± O,	1⁺°-\|₇ ^{- 1)]} 6 + 0,01- (^/^макс	)]
Диапазон измерений активной электрической мощности, Вт	Uном от 0,057б до ^иакс 0,5 < \|cosф\| < 1
Диапазон измерений полной электрической мощности, В-А	Uном от 0,057б до ^накс
Пределы допускаемой относительной основной погрешности измерений активной, полной электрической мощности, %	приведены в таблице 6
Диапазон измерений реактивной электрической мощности, вар	Uном от 0,057б до Iмакс 0,5 < \|sin9\| < 1

Наименование характеристики	Значение
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности, %	приведены в таблице 7
Диапазон измерений частоты переменного тока, Гц	от 42,5 до 57,5
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц	±0,05
Диапазон измерений отклонения частоты переменного тока Д/, Гц	от -7,5 до +7,5
Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Гц	±0,05
Диапазон измерений установившегося отклонения напряжения переменного тока, % от Ином	от -80 до +20
Пределы допускаемой абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % от Uном	±0,5
Диапазон измерений перенапряжения, % от Ином	от 110 до 150
Пределы допускаемой абсолютной погрешности перенапряжения, % от Ином	±1
Диапазон измерений глубины провала напряжения 5Ип, % от Ином	от 10 до 90
Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения, % от Ином	±1
Диапазон измерений длительности перенапряжения, провала и прерывания, с	от 0,02 до 60
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, провала и прерывания, с	±0,04
Значение точности хода часов, с/сутки: - в нормальных условиях - в диапазоне рабочих температур - при отключенном питании	±0,5 ±5,0 ±5,0
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +25 от 45 до 75
Примечание - 1_х - измеренное значение силы переменного тока, А.

Таблица 6 - Пределы допускаемой относительной основной погрешности измерений активной и полной электрической мощности

Значение тока, А	Коэффициент мощности cosф	Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 1
0,05^1б < I < 0,101	1,0	±1,5
0,10^Тб < I < 1макс	1,0	±1,0
0,101 < I < 0,20-1б	0,5 (при индуктивной нагрузке)	±1,5
0,101 < I < 0,20-1б	0,8 (при емкостной нагрузке)	±1,5
0,20 1б < I < 1макс	0,5 (при индуктивной нагрузке)	±1,0
0,20 1б < I < 1макс	0,8 (при емкостной нагрузке)	±1,0

Значение тока, А	Коэффициент sincp (при индуктивной или емкостной нагрузке)	Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 2
0,05 •Тб < I < 0,10 •Ig	1,00	±2,5
0,10 •Тб < I < /макс	1,00	±2,0
0,10•Тб < I < 0,20•Ig	0,50	±2,5
0,20•Тб < I < /макс	0,50	±2,0
0,20•Тб < I < /макс	0,25	±2,5

Таблица 8 - Средний температурный коэффициент при измерении активной электрической энергии и мощности

Значение тока, А	Коэффициент мощности cosф	Средний температурный коэффициент, %/К, для счетчиков класса точности 1
0,1 'Тб < I < /макс	1,0	0,05
0,2•Тб < I < /макс	0,5 (при индуктивной нагрузке)	0,07

Таблица 9 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности

Значение тока, А	Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Средний температурный коэффициент, %/К, для счетчиков класса точности 2
0,1 •Тб < I < /макс	1,0	0,10
0,2 •Тб < I < /макс	0,5	0,15

Таблица 10 - Средний температурный коэффициент при измерении полной электрической мощности, напряжения, силы переменного тока

Значение тока, А	Средний температурный коэффициент %/К, для счетчиков класса точности 1
0,1 •Тб < I < /макс	0,1

Значение тока, А	Коэффициент мощности cosф	Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1
0,05/б < I < /макс	1,0	0,7
0,10'/б < I < /макс	0,5 (при индуктивной нагрузке)	1,0
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.

Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии и мощности, вызываемой изменением напряжения электропитания

Значение тока, А	Коэффициент sin9 (при индуктивной или емкостной нагрузке)	Пределы допускаемой дополнительной погрешности, %, для счетчиков класса точности 2
0,05/б < I < /макс	1,0	1,0
0,10-/з < I < /макс	0,5	1,5
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.

Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений активной энергии и мощности при изменении частоты электропитания

Значение тока, А	Коэффициент мощности cosф	Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1
0,05'/б < I < /макс	1,0	0,5
0,10'/б < I < /макс	0,5 (при индуктивной нагрузке)	0,7

Значение тока, А	Коэффициент sino (при индуктивной или емкостной нагрузке)	Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 2
0,05'Тб < I < 1макс	1,0	2,5
0,10-Тб < I < 1макс	0,5	2,5

Таблица 15 - Пределы допускаемой относительной дополнительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
0,5^/макс	1,0	±0,8

Таблица 16 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
!макс/^2	1,0	±3,0

Таблица 17 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной составляющей в цепи тока

Значение тока, А

Коэффициент

sincp

Пределы допускаемой относительной дополнительной погрешности, %,

!макс/^2

1,0

±6,0

Таблица 18 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
0,5-!б	1,0	±3,0

Таблица 19 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи тока

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
0,5-!б	1,0	±3,0

Таблица 20 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной магнитной индукцией внешнего происхождения

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±2,0

Таблица 21 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, реактивной электрической мощности, вызываемой постоянной магнитной индукцией внешнего происхождения

Значение тока, А

Коэффициент

sincp

Пределы допускаемой относительной дополнительной погрешности, %

1б

1,0

±3,0

Таблица 22 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл

Значение тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±2,0

Таблица 23 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, реактивной электрической мощности, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл

Значение тока, А

Коэффициент

sincp

Пределы допускаемой относительной дополнительной погрешности, %

1б

1,0

±3,0

Таблица 24 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении активной электрической энергии

Значение тока, А	Коэффициент мощности cos9 (при индуктивной нагрузке)	Пределы допускаемой относительной дополнительной погрешности, %
1макс	1,0	±0,7
1макс	0,5	±1,0

Таблица 25 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии

Значение тока, А	Коэффициент sino (при индуктивной нагрузке)	Пределы допускаемой относительной дополнительной погрешности, %
1макс	1,0	±1,0
1макс	0,5	±1,5

Значение тока, А

Коэффициент

мощности C0S9

Пределы допускаемой относительной дополнительной погрешности, %

1б

1,0

±1,5

Таблица 27 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении реактивной электрической энергии

Значение тока, А	Коэффициент sino	Пределы допускаемой относительной дополнительной погрешности, %
1б	1,0	±1,5

Таблица 28 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более	от -45 до +70 95
Стартовый ток, А, не менее: - для счётчиков класса точности 1 по ГОСТ 31819.21-2012 - для счетчиков класса точности 2 по ГОСТ 31819.23-2012	0,004-/б 0,0051б
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счетчиков, Вт (В •А), не более	2 (10)
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счетчика при наличии модема (наличие одного из индексов «RLnGnEFnQn» в названии счетчика), Вт (ВА), не более	6 (30)
Полная электрическая мощность, потребляемая цепью переменного тока счетчика, ВА, не более	0,1
Количество тарифов, не менее	4
Габаритные размеры (высота^хдлина^хширина), мм, не более: - модификации Меркурий 150М, Меркурий 150 - модификация Меркурий 150U - модификации Меркурий 150МХ, Меркурий 150Х - выносной дисплей	130^х90^х65 151^х99^х58 151х99х69 150,5x80,0x19,5
Масса, кг, не более - счетчик - выносной дисплей	0,55 0,2
Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий - параметры настройки и встроенное ПО	5 на весь срок службы
Средняя наработка на отказ, ч	320000
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества.

Комплектность средства измерений

Таблица 29 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик электрической энергии статический однофазный Меркурий 150	В соответствии с модификацией	1 шт.
Комплект гермовводов	В соответствии с модификацией	1 шт.
Формуляр	ФО 26.51.63.130-073-74537069-2023	1 экз.
Руководство по эксплуатации ¹⁾	РЭ 26.51.63.130-073-74537069-2023	1 экз.
Методика поверки ²⁾	-	1 экз.
Выносной дисплей (при наличии в комплекте со счетчиком)	В соответствии с модификацией	1 шт.
Скоба для установки на опоре (поставляется только с модификацией Меркурий 150U)	В соответствии с модификацией	1 шт.
Программное обеспечение «Конфигуратор счетчиков Меркурий»	-	1 шт.
Программное обеспечение «Конфигуратор счетчиков «СПОДЭС»	-	1 шт.
Оптоадаптер «Меркурий 255.1» ³⁾	АВЛГ 699.00.00	1 шт.
¹⁾ В бумажном виде не поставляется. Размещается в электронном виде на сайте
www.incotexcom.ru.
²⁾ Размещается на сайте https://fgis.gost.ru.
³⁾ Поставляется по отдельному заказу организациям, производящим поверку счетчиков.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и работа» руководства по эксплуатации РЭ 26.51.63.130-073-74537069-2023.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.63.130-073-74537069-2023 «Счетчики электрической энергии статические однофазные «Меркурий 150». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487

Адрес юридического лица: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

Изготовитель

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487

Адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Лист № 1 Регистрационный № 90609-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия RBG

Назначение средства измерений

Весы неавтоматического действия RBG (далее - весы) предназначены для измерений массы.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.

Весы состоят из грузоприемного устройства и весоизмерительного устройства. Модификации весов имеют обозначение вида: RBG[X1][X2], где: RBG - обозначение типа;

X1 - условное обозначение максимальной нагрузки: 620 (6200 г); 800 (8000 г); 820 (8200 г); 1010 (10100 г); 1210 (12100 г); 1600 (16000 г); 2500 (25000 г); 3200 (32000 г).

X2 - условное обозначение действительной цены деления шкалы: 2 (0,01 г); 1 (0,1г).

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройство установки по уровню (Т.2.7.1);
- устройство установки на нуль (Т.2.7.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство взвешивания тары (Т.2.7.4.2);
- устройство предварительного задания массы тары (Т.2.7.5).

Весы реализуют следующие функции:

- счетный режим;
- определение плотности твердых тел и жидкостей;
- рецептурное взвешивание;
- режим ограничения по массе;
- процентный режим;
- взвешивание животных;
- определение пиковой нагрузки;

На весы прикрепляется металлизированная табличка, содержащая следующую информацию:

- товарный знак предприятия-изготовителя (BEL ENGINEERING);
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- серийный номер.

Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера.

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

RBG25001

RBG32001

Рисунок 1 - Общий вид весов

RBG6202

RBG8202

RBG10102

RBG12102

пломбировки

Рисунок 2 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка.

Рисунок 3 - Пример маркировочной таблички

Маркировочная табличка с серийным номером и знаком утверждения типа изготавливается из полимерной пленки, крепится клеевым способом на нижней поверхности корпуса весов. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже 1.06.xxxxxx
Цифровой идентификатор ПО	-
*« xxxxxx» - относится к метрологически не значимой части ПО

Лист № 4 Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	RBG6202	RBG8202	RBG10102
Класс точности по ГОСТ OIML R 76-1-2011	I
Минимальная нагрузка (Min), г	1	1	1
Максимальная нагрузка (Мах), г	6200	8200	10100
Поверочный интервал (е), г	0,1	0,1	0,1
Действительная цена деления шкалы (d), г	0,01	0,01	0,01
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г
От Min до 5000 г вкл.	0,05	0,05	0,05
Св. 5000 г до Max вкл.	0,10	0,10	0,10
Число поверочных интервалов (п)	62000	82000	101000
Диапазон уравновешивания тары	100 % Мах

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	RBG12102	RBG8001	RBG16001
Класс точности по ГОСТ OIML R 76-1-2011	I	II
Минимальная нагрузка (Мт), г	1	5	5
Максимальная нагрузка (Мах), г	12100	8000	16000
Поверочный интервал (е), г	0,1	1	1
Действительная цена деления шкалы (d), г	0,01	0,1	0,1
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г
От Min до 5000 г вкл.	0,05	0,5	0,5
Св. 5000 г до Max вкл.	0,10	1,0	1,0
Число поверочных интервалов (п)	121000	8000	16000
Диапазон уравновешивания тары	100 % Мах

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
	RBG25001	RBG32001
Класс точности по ГОСТ OIML R 76-1-2011	II
Минимальная нагрузка (Min), г	5	5
Максимальная нагрузка (Мах), г	25000	32000
Поверочный интервал (е), г	1	1
Действительная цена деления шкалы (d), г	0,1	0,1
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г
От Min до 5000г вкл.	0,5		0,5
Св. 5000 г до 20000 г вкл.	1,0		1,0
Св. 20000 г до Max вкл	1,5		1,5
Число поверочных интервалов (п)	25000	32000
Диапазон уравновешивания тары	100 % Мах

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Особый диапазон температур, °С класс точности Специальный (I) класс точности Высокий (II)	от +15 до +30 от +10 до +30
Диапазон влажности при +20 °С, %	от 20 до 80 (без конденсата)
Параметры электрического питания от сети переменного тока: - напряжение, В	от 195,5 до 253
- частота, Гц	от 49 до 51
Параметры электрического питания от источника постоянного тока: напряжение, В класс точности Специальный (I) класс точности Высокий (II)	24 9
Потребляемая мощность, Вт, не более класс точности Специальный (I) класс точности Высокий (II)	13 10
Габаритные размеры (ширина/длина/высота без учета ветрозащиты), мм, не более	355х360х130
Масса, кг, не более	8

Комплектность средства измерений

Таблица 6 - Комплектность средства . измерений

Наименование	Обозначение	Количество
Весы неавтоматического действия	RBG	1 шт.
Руководство по эксплуатации	-	1 экз.
Блок питания	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Взвешивание» и разделе 12 «Меню приложений» документа «Весы неавтоматического действия RBG. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия «BEL Engineering srl», Италия.

Правообладатель

«BEL Engineering srl», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia

Изготовители

«BEL Engineering srl», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia

Телефон: +39 039 200 6102

Факс: +39 039 214 0929

Web-сайт: belengineering.com

E-mail: info@belengineering.com

«Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.», Китай

Адрес: No.1222 Jinhu Road, 201206 Shanghai, China

Телефон: +86 21 58999534

Web-сайт: belengineering.com

E-mail: info@belengineering.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
