МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 ноября 2021 г.

2622

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

  • 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50BS4F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

V            -




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Система измерений количества и параметров нефтегазоводяной смеси на УПСВ "Покровская" ЦППН-6 АО "Самаранефтегаз"

Обозначение отсутствует

Е

83790-21

408404

Акционерное общество "Самаранефтегаз" (АО "Самаранефтегаз"), г. Самара

Акционерное общество "Самаранефтегаз" (АО "Самаранефтегаз"), г. Самара

ОС

МП 2001653-102021

3 года

Акционерное общество "Самаранефтегаз" (АО "Самаранефтегаз"), г. Самара

ООО ИК "СИ-БИНТЕК", г.

Москва

02.07.2021

2.

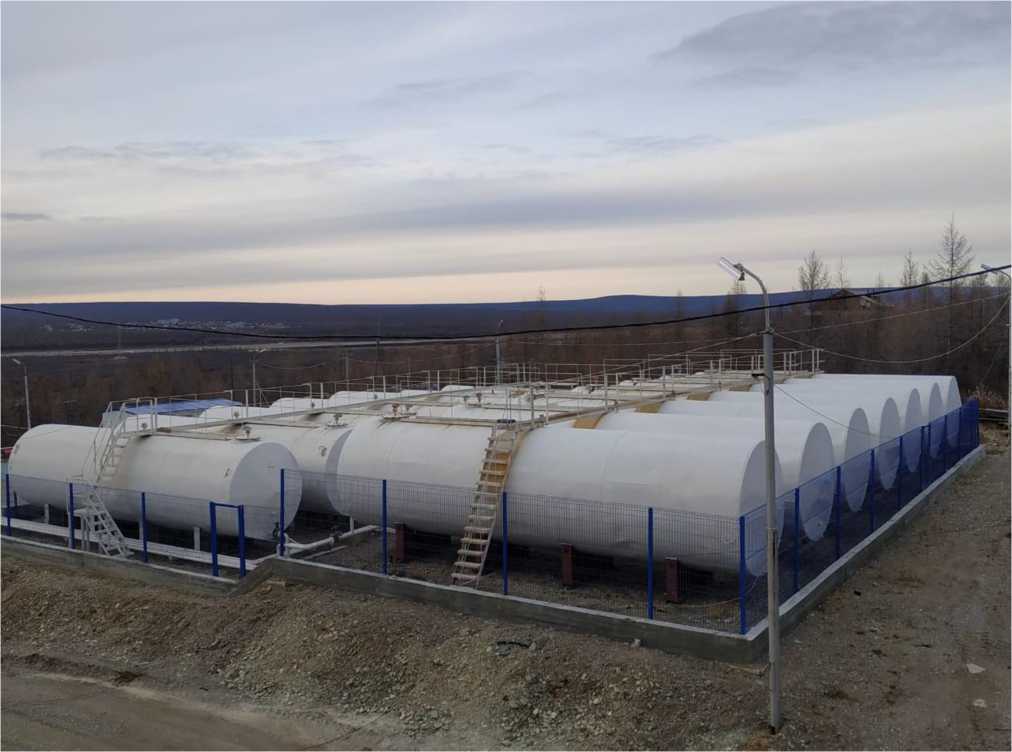

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-60

Е

83791-21

  • I, 2, 3, 4, 5, 6, 7, 10,

  • II, 12, 13, 14

ЗМК им. С. Орджоникидзе, г. Челябинск

ЗМК им. С. Орджоникидзе, г. Челябинск

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Саханефтегаз-сбыт" (АО "Саханефте-газсбыт"), г. Якутск

ООО "Метро-

КонТ", г. Ка

зань

19.05.2021

3.

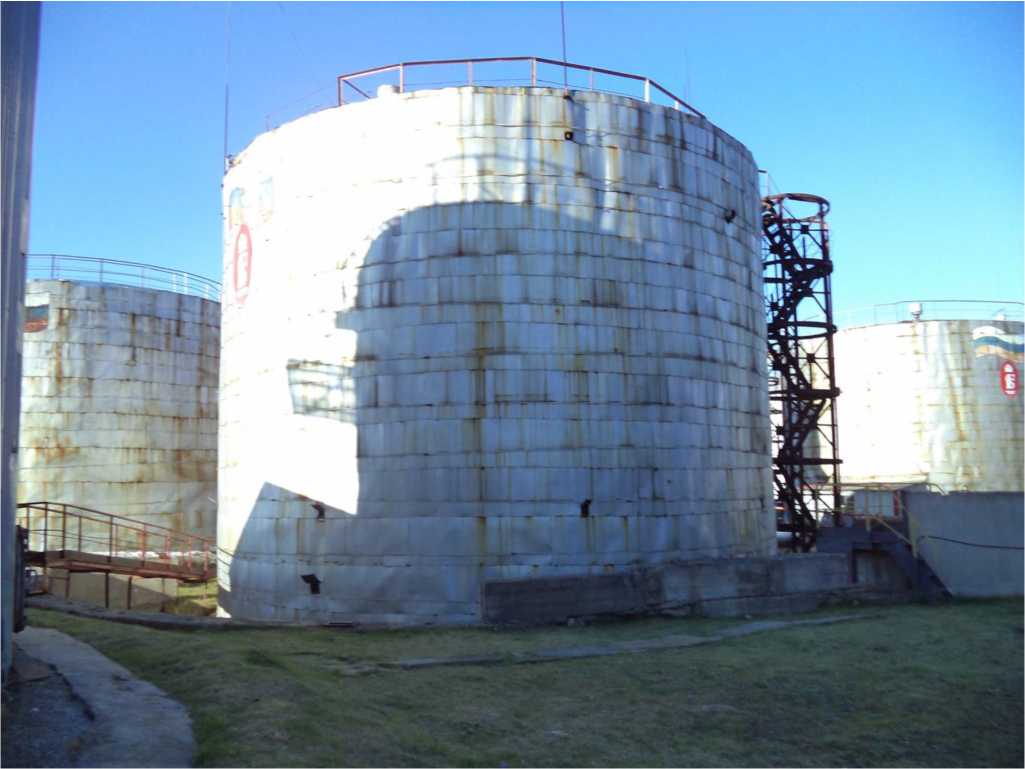

Резервуар вертикальный стальной

РВС-

2000

Е

83792-21

4

Предприятие "Красный Яр", Новосибирская обл., Но-

Предприятие "Красный Яр", Новосибирская обл., Но-

ОС

МП-

310/07

2021

5 лет

Акционерное общество "ННК-Гаваньбункер"

ООО "ПРОММАШ ТЕСТ", г.

Москва

09.07.2021

восибирский р-н, п. Красный Яр

восибирский р-н, п. Красный Яр

(АО "ННК-Гаваньбун-кер"), Хабаровский край, г. Советская Гавань

4.

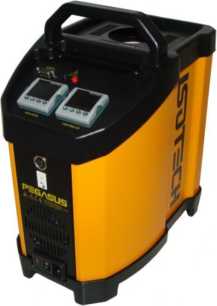

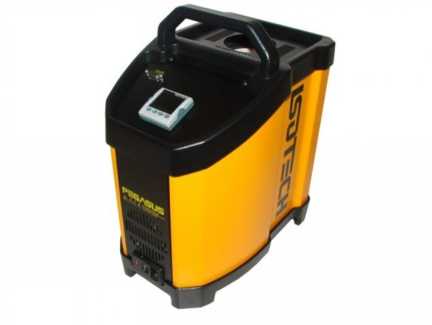

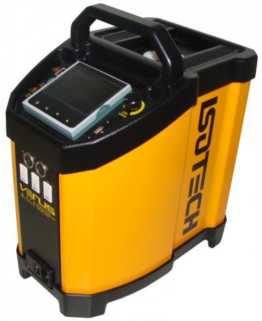

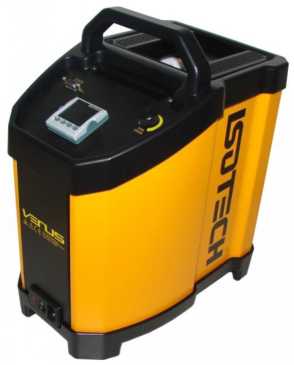

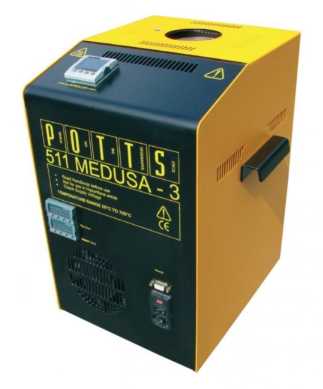

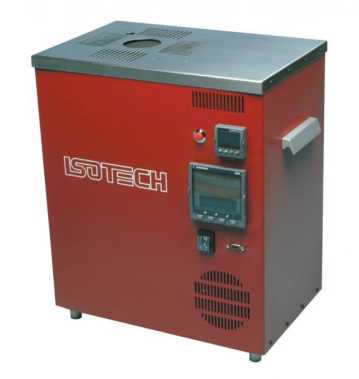

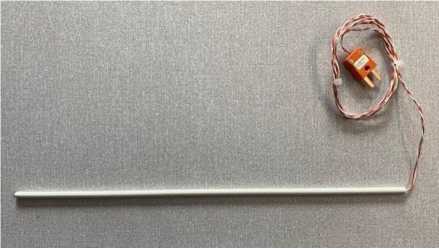

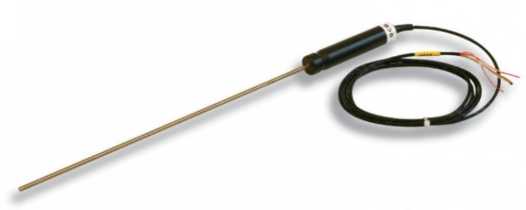

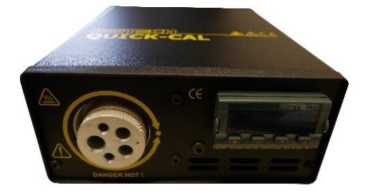

Калибраторы температуры

ISOTEC

H

С

83793-21

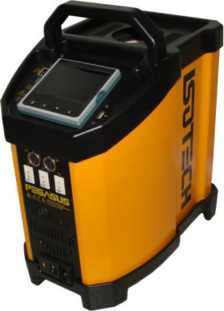

Pegasus 4853 исп.

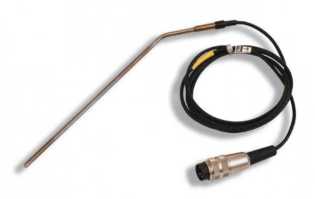

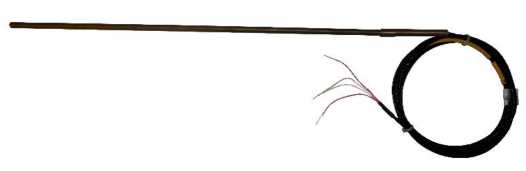

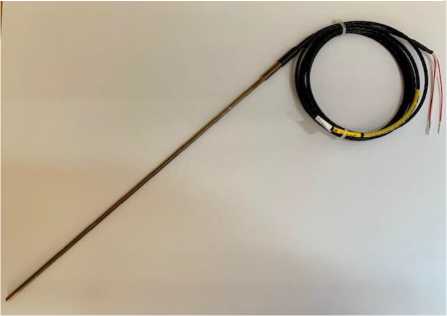

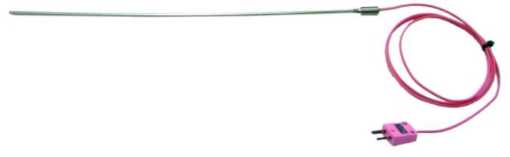

Advanced зав. № 391729/4 в комплекте с ТП мод. 935-14-91 зав. № 391729/4; Pegasus 4853 исп. Advanced зав. № 391729/3 в комплекте с ТП мод. 935-14-91 зав. № 391729/3; Gemini 550 LRI 4857 исп.

Advanced зав. № 391729/2 в комплекте с ТС мод. 935-14-72 зав. № 391729/2; Europa 4520 исп. Advanced зав. № 391729/1 в комплекте с ТС мод. 935-14-82 зав. № 391729/1; Hyperion 4936 исп. Basic зав. № 37687/1;

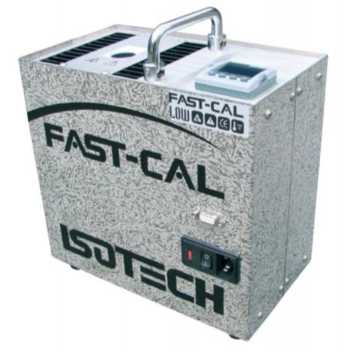

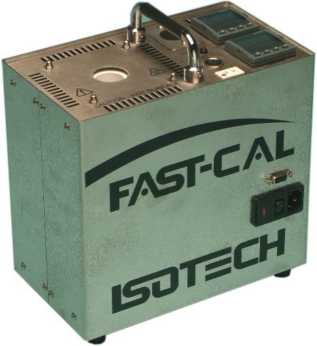

Fast-Cal 907 Low исп. Basic зав. № 381333/1

Фирма "Isothermal Technology Limited", Великобритания

Фирма "Isothermal Technology Limited", Великобритания

ОС

МП 207

042-2021

2 года

Общество с ограниченной ответственностью "ТЭК-Тех" (ООО "ТЭК-Тех"), г. Москва

ФГУП "ВНИИМС", г. Москва

25.06.2021

5.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче-

Обозначение отсутствует

Е

83794-21

263

Филиал "Владимирский" Публичного акционерного общества "Т Плюс" (Филиал "Владимирский" ПАО "Т

Филиал "Владимирский" Публичного акционерного общества "Т Плюс" (Филиал "Владимирский" ПАО "Т

ОС

МП ЭПР-420-2021

4 года

Общество с ограниченной ответственностью "Энергосистемы" (ООО "Энергосистемы"), Нижегород-

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

16.09.2021

та электроэнергии (АИИС КУЭ) Владимирская ТЭЦ-2 (ПГУ; ТЭЦ) филиала "Владимирский" ПАО "Т

Плюс"

Плюс"), г.

Владимир

Плюс"), г.

Владимир

ская обл., г. Выкса

6.

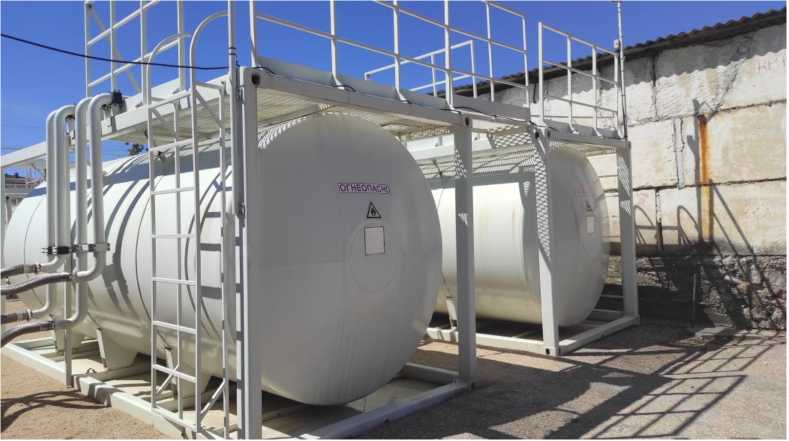

Резервуары расходноконтрольные модульные горизонтальные

Рк-24

МГ

Е

83795-21

247, 248

Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов

Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов

ОС

ГОСТ

8.346-2000

5 лет

Федеральное государственное казённое учреждение "Пограничное управление Федеральной службы безопасности Российской Федерации по Республике Крым" (ПУ ФСБ России по Республику Крым), г. Симферополь

ФБУ "Ростест-Москва", г. Москва (Клинский филиал)

18.08.2021

7.

Резервуары

расходноконтрольные модульные горизонтальные

Рк

Е

83796-21

Рк-55 МГ зав.№№ 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 261, 262, 263, 264, 265, 266, 267, 268, 269, 270, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288, 289, 290, 291, 292, 293, 294, 295, 296, 297, 298, 299, 300, 301, 302, 303, 304, 305, 306;

Рк-27 МГ зав. №№

Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г.

Чехов

Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г.

Чехов

ОС

РТ-МП-

940-012021

5 лет

Федеральное государственное казённое учреждение "Пограничное управление Федеральной службы безопасности Российской Федерации по Республике Крым" (ПУ ФСБ России по Респуб-

ФБУ "Ростест-Москва", г. Москва (Клинский филиал)

18.08.2021

271, 272, 273, 274

лику Крым), г. Симферополь

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Инжавин-ская птицефабрика"

Обозна

чение отсутствует

Е

83797-21

899

Общество с ограниченной ответственностью "ВН -Энерготрейд" (ООО "ВН -Энерготрейд"),

Московская обл., г. Чехов

Акционерное общество

"Инжавинская птицефабрика" (АО "Инжа-винская птицефабрика"), Тамбовская область, Ин-жавинский район, рп Ин-жавино

ОС

МП СМО-

2709-2021

4 года

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

АО "РЭС Групп", г. Владимир

30.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Лист № 1

Всего листов 5

Регистрационный № 83790-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефтегазоводяной смеси на УПСВ «Покровская» ЦППН-6 АО «Самаранефтегаз»

Назначение средства измерений

Система измерений количества и параметров нефтегазоводяной смеси на УПСВ «Покровская» ЦППН-6 АО «Самаранефтегаз» (далее - СИКНС) предназначена для автоматизированного измерения массового расхода и массы нефтегазоводяной смеси, определения массы нетто нефти в составе нефтегазоводяной смеси.

Описание средства измерений

Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси.

При прямом методе динамических измерений массу нефтегазоводяной смеси измеряют с помощью счетчиков-расходомеров массовых кориолисовых «ЭМИС-МАСС 260», и результат измерений получают непосредственно. Выходные электрические сигналы счетчика-расходомера массового кориолисового поступают на соответствующие входы комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), который преобразует их в массу нефтегазоводяной смеси.

СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (далее - БИЛ), в состав которого входит одна рабочая измерительная линия (далее - ИЛ 1) и одна контрольно-резервная измерительная линия (далее - ИЛ 2), блока измерений показателей качества (далее - БИК), блока фильтров, системы сбора и обработки информации (далее - СОИ). Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКНС и ее компоненты.

В состав СИКНС входят измерительные компоненты утверждённого типа, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на аналогичные утвержденного типа, приведенные в таблице 1.

Таблица 1 - Состав СИКНС

Наименование измерительного компонента

Количество измерительных компонентов (место установки)

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

3

Счетчик-расходомер массовый кориолисовый «ЭМИС-МАСС 260»

1 (ИЛ 1), 1 (ИЛ 2)

77657-20

Датчик давления тензорезистивный

APZ,мод. APZ 3420

1 (ИЛ 1), 1 (ИЛ 2),

1 (БИК)

62292-15

Т ермопреобразователь универсальный ТПУ 0304, мод. ТПУ 0304Exd/M1-H

1 (ИЛ 1), 1 (ИЛ 2),

1 (бик)

50519-17

Счетчик жидкости турбинный

NuFlo-MC

1 (БИК)

29206-05

Влагомер нефти поточный УДВН-1пм

1 (БИК)

14557-15

Комплекс измерительновычислительный расхода и количества жидкостей и газов АБАК+

1 (СОИ)

52866-13

В состав СИКНС входят показывающие средства измерений давления и температуры нефтегазоводяной смеси утвержденных типов.

Пломбировка СИКНС не предусмотрена. Конструкция не предусматривает возможность нанесения заводских и (или) серийных номеров непосредственно на СИКНС. С целью обеспечения идентификации заводской номер установлен в формуляре.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию функций СИКНС.

ПО СИКНС реализовано в ИВК и ПО автоматизированного рабочего места «Генератор отчетов АБАК REPORTER» (далее - АРМ оператора). ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКНС в целях утверждения типа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ИВК и ПО АРМ оператора СИКНС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО СИКНС

Идентификационн ые данные (признаки)

Значение

ИВК

АРМ

оператора

1

2

3

Идентификационно е наименование ПО

Aba k.bex

ngas2

015.be x

mivisc. bex

mi354

8.bex

ttriso.be x

AbakC2

.bex

LNGmr

273.bex

mDLL.dll

Номер     версии

(идентификационн ый номер) ПО

1.0

1.2.5.16

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

4069

0913

40

31331

09068

3354585

224

23335

58944

1686257

056

2555287

759

3623190

64

ef9f814ff4180 d55bd94d0deb d230d76

Продолжение таблицы 2

1

2

3

Алгоритм вычисления цифрового идентификатора

CRC32

MD5

Метрологические и технические характеристики

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики СИКНС

Наименование характеристики

Значение

1

2

Диапазон измерений массового расхода нефтегазоводяной смеси, т/ч

от 15 до 70

Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, %

±0,25

Примечание - пределы допускаемой относительной погрешности определения массы нетто нефти в составе нефтегазоводяной смеси нормируется в соответствии с документом: «Государственная система обеспечения единства измерений. Масса нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефтегазоводяной смеси на УПСВ «Покровская» АО «Самаранефтегаз» (регистрационный номер по Федеральному реестру

методик измерений ФР.1.29.2021.40263)

Таблица 4 - Основные технические характеристики СИКНС и измеряемой среды

Наименование характеристики

Значение

1

2

Температура окружающего воздуха, °С:

от - 40 до + 40

Параметры электрического питания:

- напряжение переменного тока, В

(380±38)/(220±22)

- частота переменного тока, Г ц

50±1

Средний срок службы, лет, не менее

10

Измеряемая среда со следующими параметрами:

нефтегазоводяная смесь

- избыточное давление измеряемой среды, МПа

от 0,5 до 1,6

-температура измеряемой среды, °С

от + 5 до + 40

- кинематическая вязкость измеряемой среды в рабочем диапазоне

2

от 0 до 30

температуры измеряемой среды, мм2

  • - плотность обезвоженной дегазированной нефтегазоводяной смеси, приведенная к стандартным условиям, кг/м3

  • - объемная доля воды, %,

от 800 до 880

от 0,01 до 0,50

- массовая концентрация хлористых солей, мг/дм3

от 0 до 100

- массовая доля механических примесей, %

от 0,004 до 0,005

- содержание растворенного газа, м33

от 35 до 42

- содержание свободного газа

не допускается

Знак утверждения типа

наносится на титульный лист технологической инструкции СИКНС типографским способом.

Комплектность средства измерений Комплектность СИКНС приведена в таблице 5.

Таблица 5 - Комплектность СИКНС

Наименование

Обозначение

Количес

тво

1

2

3

Система измерений количества и параметров нефтегазоводяной смеси на УПСВ «Покровская» АО «Самаранефтегаз», зав. № 408404

-

1 шт.

Технологическая инструкция СИКНС

П1-01.05 ТИ-082 ЮЛ-035

1 экз.

Формуляр на СИКНС

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Государственная система обеспечения единства измерений. Масса нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефтегазоводяной смеси на УПСВ «Покровская» ЦППН-6 АО «Самаранефтегаз» прямым методом динамических измерений (регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2021.40263).

Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефтегазоводяной смеси на УПСВ «Покровская» ЦППН-6 АО «Самаранефтегаз».

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ПНСТ 360-2019 «Государственная система обеспечения единства измерений. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования»

Изготовитель

Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз»)

ИНН 6315229162

Адрес: 443071, г. Самара, Волжский проспект, д. 50

Телефон: +7 (846) 333-02-32

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Адрес (место нахождения): 446200, .Россия, Самарская область, г. Новокуйбышевск, ул. Научная, дом 3 стр. 6

Адрес юридического лица: 117152, Россия, г. Москва, Загородное шоссе, д. 1, стр. 1.

Регистрационный номер в реестре аккредитованных лиц RA.RU.312187

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Лист № 1

Всего листов 4

Регистрационный № 83791-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

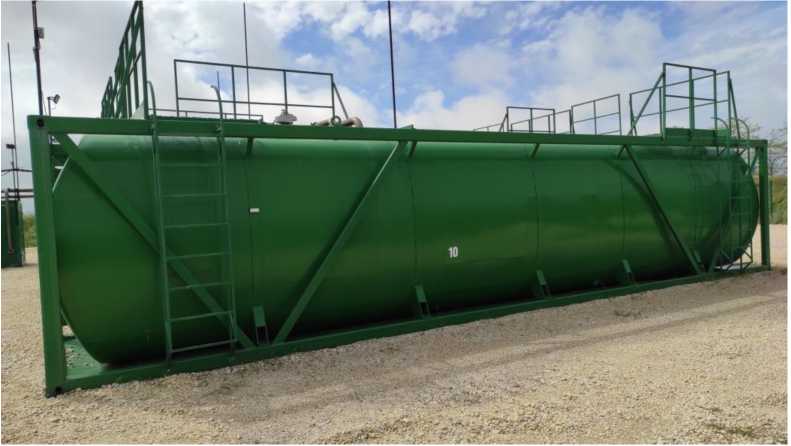

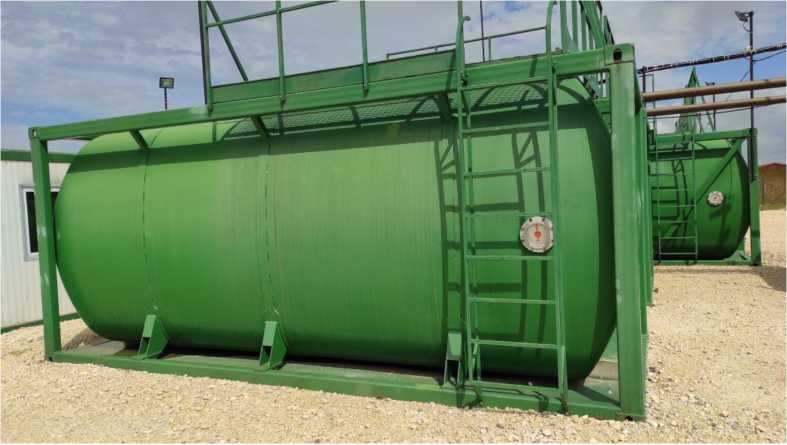

Резервуары стальные горизонтальные цилиндрические РГС-60

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 60 м3.

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-60 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары стальные горизонтальные цилиндрические РГС-60 представляют собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуара и типографским способом в паспорт (рисунки 1, 2, 3).

Резервуары РГС-60 с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 10, 11, 12, 13, 14 расположены по адресу: Республика Саха (Якутия), Оленекский улус, с. Оленек, ул. Набережная 1, нефтесклад «Оленек» филиала «Ленская нефтебаза» АО «Саханефтегазсбыт».

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-60, представлен на рисунке 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

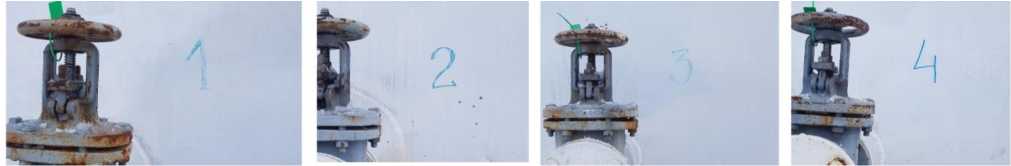

Рисунок 1 - Место и способ нанесения заводских номеров

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

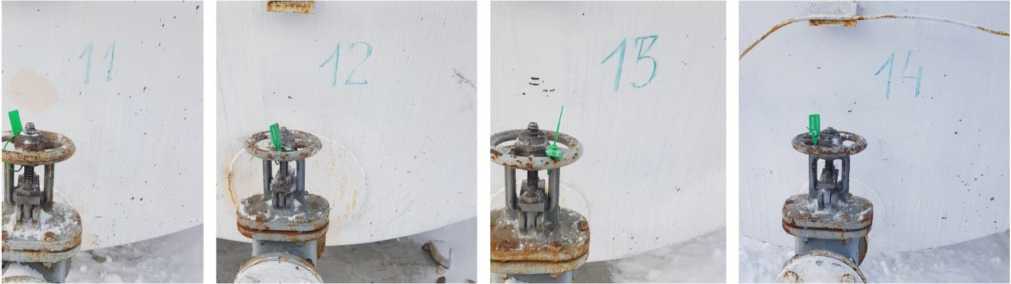

Рисунок 2 - Место и способ нанесения заводских номеров

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 3 - Место и способ нанесения заводских номеров

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 4 - Общий вид резервуаров РГС-60

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-60 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

60

Пределы допускаемой относительной погрешности определения вместимости резервуара от 1 до 60 м3 при геометрическом методе, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-60

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в паспорте на резервуар пункт 8.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-60

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

ЗМК им. С. Орджоникидзе (изготовлены в 1964 г.)

Адрес: г. Челябинск

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Регистрационный № 83792-21

Лист № 1 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной РВС-2000

Назначение средства измерений

Резервуар вертикальный стальной РВС-2000 (далее по тексту - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземное вертикально расположенный цилиндрический стальной сосуд, состоящие из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

К данному типу относится резервуар с заводским номером 4.

Резервуар расположен на территории резервуарного парка Акционерное общество «ННК-Гаваньбункер» по адресу: 682800, Россия, Хабаровский край, г. Советская Гавань, Набережная, дом З1А.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт, что обеспечивает идентификацию образца резервуара, а также сохранность номера во время всего срока эксплуатации.

Нанесение знака поверки на резервуар не предусмотрено. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

Конструкцией резервуара не предусмотрено пломбирование и нанесение знака утверждения типа.

Общий вид резервуара представлен на рисунке 1.

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

2000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20%

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ДиаметрхВысота), мм, не более

15200x12800

Масса, кг, не более

29000

Количество поясов

8

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха, не более, %

от -50 до +50 от 84 до 106,7 95%

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар

РВС-2000

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

РВС.00.001.РЭ

Сведения о методиках (методах) измерений

приведены в Разделе 1 документа «Резервуар вертикальный стальной РВС-2000. Руководство по эксплуатации РВС.00.001.РЭ»

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному РВС-2000

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Предприятие «Красный Яр» (изготовлены в 1987 г.)

Адрес: Новосибирская обл., Новосибирский р-н, п. Красный Яр

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Лист № 1 Регистрационный № 83793-21 Всего листов 42

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы температуры ISOTECH

Назначение средства измерений

Калибраторы температуры ISOTECH (далее по тексту - приборы или калибраторы) предназначены для воспроизведений и поддержания заданной температуры.

Описание средства измерений

Принцип действия калибраторов температуры ISOTECH основан на возможности нагрева с помощью нагревательных элементов или охлаждения с помощью холодильной установки, металлического блока сравнения с отверстиями разных диаметров.

Калибраторы температуры ISOTECH изготавливаются следующих моделей: Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857, Pegasus 4853, Quick-Cal 560, Quick-Cal 550, Fast-Cal 907 HTM2010, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High, Medusa 510, Medusa-3 511, Oberon 426 и различаются по метрологическим и техническим характеристикам.

Модели Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857, Pegasus 4853 имеют следующие исполнения: Basic, Site, Advanced и различаются наличием и количеством входов для подключения внешних датчиков температуры, внешних термопреобразователей сопротивления (далее - ТС) и (или) внешних преобразователей термоэлектрических (далее -ТП), а также по метрологическим и техническим характеристикам.

Модель Quick-Cal 560 имеет исполнение: Low.

Модель Quick-Cal 550 имеет исполнение: High.

Модели Fast-Cal 907 HTM2010, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High, Medusa 510, Medusa-3 511 имеют следующие исполнения: Basic, Site и различаются наличием входа для подключения внешних ТС, а также по метрологическим и техническим характеристикам.

Модели Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Jupiter 4852, Gemini 550 LRI 4857, Gemini 700 LRI 4857, Pegasus 4853, Quick-Cal 560, Quick-Cal 550, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High, Medusa 510, Medusa-3 511, Oberon 426 представляют собой микропроцессорные цифровые сухоблочные калибраторы температуры со сменными металлическими блоками с одним или несколькими каналами для размещения средств измерений температуры погружного типа соответствующего диаметра.

Модели Gemini 550 4857, Gemini 700 4857, Fast-Cal 907 HTM2010 представляют собой микропроцессорные цифровые сухоблочные калибраторы температуры с фиксированными (несменными) металлическими блоками с одним или несколькими каналами для размещения средств измерений температуры погружного типа соответствующего диаметра.

Модели Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953 могут использоваться в качестве сухоблочных и (или) жидкостных калибраторов температуры.

Конструкция калибраторов моделей Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Medusa 510, Medusa-3 511, Oberon 426 позволяет использовать в отверстии для вставных блоков ампулы реперных точек МТШ-90.

Внешние термопреобразователи сопротивления изготавливаются следующих моделей: 935-14-82, 934-14-75, 935-14-61, 935-14-98, 935-14-72, 934-14-78 и состоят из платинового чувствительного элемента (далее - ЧЭ), помещенного в тонкостенную защитную трубку из нержавеющей стали и соединительного кабеля с разъемом 5 Pin DIN. Схема соединения внутренних проводников ТС с ЧЭ - 4-х проводная.

Внешние преобразователи термоэлектрические изготавливаются следующих моделей: 935-14-63, 935-14-91 и состоят из нихросилнисилового ЧЭ типа «N» по ГОСТ Р 8.585-2001 (для модели 935-14-63) или платинородий-платинового ЧЭ типа «R» по ГОСТ Р 8.585-2001 (для модели 935-14-91), помещенного в тонкостенную защитную инконелевую (INCONEL 600) трубку, и соединительного кабеля с термопарным разъемом (вилкой) типа «мини».

Калибраторы исполнения Advanced имеют встроенные платы, предназначенные для преобразования сигналов, поступающих от термопреобразователей сопротивления с 3-х или 4-х проводной схемой соединения внутренних проводников с чувствительным элементом, термоэлектрических преобразователей, омических устройств, а также от преобразователей с выходным сигналом в виде напряжения постоянного тока.

Заводской номер в виде буквенно-цифрового кода наносится на калибратор при помощи наклейки и (или) шильдика при помощи гравировки.

Пломбирование калибраторов не предусмотрено.

Конструкция не предусматривает нанесение знака поверки на средство измерений.

Общий вид калибраторов представлен на рисунках 1-13.

Общий вид внешних термопреобразователей сопротивления представлен на рисунках 1419.

Общий вид внешних преобразователей термоэлектрических представлены на рисунках 20, 21.

Общий вид наклейки или шильдика калибраторов представлен на рисунке 22.

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид калибраторов моделей Hyperion 4936, Drago 4934,

Europa 4520, Venus 4951, Calisto 4953 исполнения Basic

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 2 - Общий вид калибраторов моделей

Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953 исполнения Site

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 3 - Общий вид калибраторов моделей Hyperion 4936, Drago 4934,

Europa 4520, Venus 4951, Calisto 4953 исполнения Advanced

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 4 - Общий вид калибраторов моделей Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857, Pegasus 4853 исполнения Basic

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 5 - Общий вид калибраторов моделей Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857,

Gemini 700 LRI 4857, Pegasus 4853 исполнения Site

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 6 - Общий вид калибраторов моделей Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857, Pegasus 4853 исполнения Advanced

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 7 - Общий вид калибраторов

моделей Quick-Cal 560

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 8 - Общий вид калибраторов моделей Quick-Cal 550

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 9 - Общий вид калибраторов моделей Fast-Cal 907 HTM2010, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal

907 High исполнения Basic

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 10 - Общий вид калибраторов моделей Fast-Cal 907 HTM2010, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High исполнения Site

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

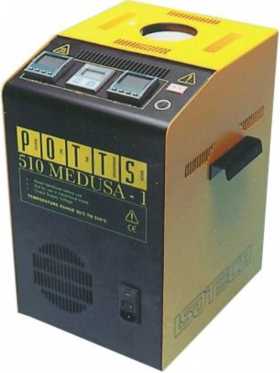

Рисунок 11 - Общий вид калибраторов моделей Medusa 510, Medusa-3 511 исполнения Basic

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 12 - Общий вид калибраторов моделей Medusa 510, Medusa-3 511 исполнения Site

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 13 - Общий вид калибраторов модели Oberon 426

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 14 - Общий вид внешних термопреобразователей сопротивления модели 935-14-82

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 15 - Общий вид внешних термопреобразователей сопротивления модели 934-14-75

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 16 - Общий вид внешних термопреобразователей сопротивления модели 935-14-61

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 17 - Общий вид внешних термопреобразователей сопротивления модели 935-14-98

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 18 - Общий вид внешних термопреобразователей сопротивления модели 935-14-72

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 19 - Общий вид внешних термопреобразователей сопротивления модели 934-14-78

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 20 - Общий вид внешних преобразователей термоэлектрических модели 935-14-63

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 21 - Общий вид внешних преобразователей термоэлектрических

Quick-Cai 550.

High.

S/NO: ???????/? VOLTS:230VAC 50/60Hz.

WATTS :350W.

ISOTHCH

www.isotech.co.uk

C€

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 22 - Общий вид наклейки или шильдика калибраторов

модели 935-14-91

Программное обеспечение

Программное обеспечение (ПО) калибраторов температуры ISOTECH состоит из метрологически значимой встроенной части ПО, загружаемое в калибраторы на предприятии-изготовителе во время производственного цикла. Конструкция калибраторов исключает возможность несанкционированного влияния на ПО калибраторов и измерительную информацию.

С помощью встроенной части ПО калибраторов можно проводить конфигурацию калибраторов: настройку показаний внутреннего термометра, внешнего термопреобразователя сопротивления, внешнего преобразователя термоэлектрического, а также настройку входов встроенной платы (только для исполнения Advanced).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО калибраторов приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

Firmware

Номер версии (идентификационный номер) ПО, не ниже

A2.76

Цифровой идентификатор программного обеспечения

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики калибраторов температуры ISOTECH представлены в таблицах 2-23.

Метрологические характеристики встроенной платы калибраторов исполнения Advanced для преобразования входных сигналов представлены в таблице 24.

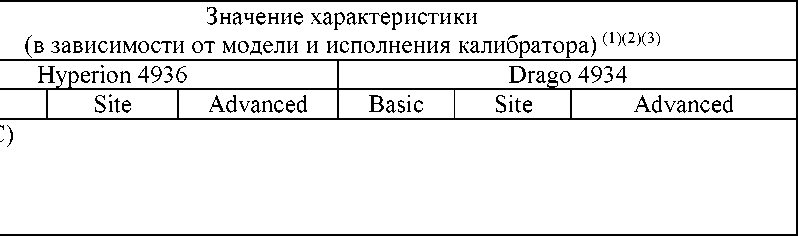

Таблица 2 - Метрологические характеристики калибраторов температуры ISOTECH моделей Hyperion 4936, Drago 4934 с использованием металлического вставного блока

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора)(1)(2)

Hyperion 4936

Drago 4934

Basic

Site

Advanced

Basic

Site

Advanced

Диапазон воспроизводимых температур, °C

от 45 ниже температуры окружающей среды до 140 (3)

от 30 до 250 (4)

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С

±0,15

Пределы допускаемой основной абсолютной погрешности измерений температуры   с   использованием   внешнего   термопреобразователя

сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С

-

±0,10

±0,08

-

±0,10

±0,08

Пределы   допускаемой   дополнительной   абсолютной   погрешности

установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

±0,00002-|t|,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,03

±0,005

±0,03

±0,005

(от 30 до 50 °С не включ.);

±0,03

(от 50 до 150 °С не включ.);

±0,06

(от 150 до 250

°С)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора)(1)(2)

Hyperion 4936

Drago 4934

Basic

Site

Advanced

Basic

Site

Advanced

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,04

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,01

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced);

  • (3) - Значение нижнего предела воспроизводимых температур: -35 °С;

  • (4) - При температуре окружающей среды 20 °С

Таблица 3 - Основные технические характеристики калибраторов температуры ISOTECH моделей Hyperion 4936, Drago 4934 с использованием

металлического вставного блока

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора)

Hyperion 4936

Drago 4934

Basic

Site

Advanced

Basic

Site

Advanced

Значение единицы наименьшего разряда, °С

0,01 (в диапазоне от -19,99 до +99,99 °С);

0,1 (для остального диапазона)

0,001

0,01 (в диапазоне от -19,99 до +99,99 °С);

0,1 (для остального диапазона)

0,001

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

200

1000

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

65x160

Масса калибратора, кг, не более

12

8

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Таблица 4 - Метрологические характеристики калибраторов температуры ISOTECH моделей Hyperion 4936, Drago 4934 с использованием жидкостного вставного блока

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1)(2)(3)

Hyperion 4936

Drago 4934

Basic          Site

Advanced

Basic       Site

Advanced

Диапазон воспроизводимых температур, °C

от 45 ниже температуры окружающей среды до 140 (4)

от 30 до 250 (5)

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,03

±0,005

±0,03

±0,005

(от 30 до 50 °С не включ.);

±0,03

(от 50 до 150 °С не включ.);

±0,06

(от 150 до 250 °С)

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Неоднородность температуры в жидкостном вставном блоке, °С

±0,04

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced)

  • (3) - В качестве рабочей теплопроводящей жидкости необходимо использовать:

  • - силиконовые масла фирмы ISOTECH:

936-06-07 (для диапазона от -35 до +140 °С);

580-06-09 (для диапазона от +20 до +200 °С);

915/09 (для диапазона от +150 до +250 °С)

  • - силиконовые масла фирмы XIAMETER:

PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +140 °С);

PMX-200 SILICONE FLUID 20 CS (для диапазона от +20 до +200 °С);

Наименование характеристики

Basic

РМХ-200 SILICONE FLUID 50 CS (для диапазона от +150 до +250 °C - дистиллированную воду (для диапазона от +5 до +95 °C)

Значение нижнего предела воспроизводимых температур: -35 °C;

(5) - При температуре окружающей среды 20 °C

Лист № 11

Всего листов 42

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

жидкостного вставного блока

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1)(2)(3)

Hyperion 4936

Drago 4934

Basic          Site

Advanced

Basic       Site

Advanced

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,001

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,001

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

200

1000

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

65x160

Масса калибратора, кг, не более

12

8

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1) (2)

Europa 4520

Venus 4951

Calisto 4953

Basic

Site

Advanced

Basic

Site

Advanced

Basic

Site

Advanced

Диапазон воспроизводимых температур, °C

от 65 ниже температуры окружающей среды до 140 (3)

от 55 ниже температуры окружающей среды до 140 (4)

от 30 до 250 (5)

Пределы допускаемой основной абсолютной погрешности     установления    заданной

температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С

±0,15

±0,15

±0,25

Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием                  внешнего

термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С

-

±0,10

±0,08

-

±0,10

±0,08

-

±0,20

±0,1

Пределы    допускаемой    дополнительной

абсолютной   погрешности   установления

заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

±0,00002-|t|,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Нестабильность   поддержания   заданной

температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,03

±0,01

±0,03

±0,01

±0,03

±0,02

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,04

±0,03

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1) (2)

Europa 4520

Venus 4951

Calisto 4953

Basic       Site    Advanced

Basic      Site    Advanced

Basic Site Advanced

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,01

±0,02

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced)

  • (3) - Значение нижнего предела воспроизводимых температур: -55 °С;

  • (4) - Значение нижнего предела воспроизводимых температур: -45 °С;

  • (5) - При температуре окружающей среды 20 °С

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1) (2)

Europa 4520

Venus 4951

Calisto 4953

Basic

Site

Advanced

Basic

Site

Advanced

Basic

Site

Advanced

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,001

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,001

0,01

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

300

150

300

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

35x160

Масса калибратора, кг, не более

14

10,2

8

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Таблица 8 - Метрологические характеристики калибраторов температуры ISOTECH моделей Europa 4520, Venus 4951, Calisto 4953 с использованием жидкостного вставного блока

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1) (2) (3)

Europa 4520

Venus 4951

Calisto 4953

Basic        Site

Advanced

Basic        Site

Advanced

Basic Site

Advanced

Диапазон воспроизводимых температур, °C(1)

от 65 ниже температуры окружающей среды до 140 (4)

от 55 ниже температуры окружающей среды до 140 (5)

от 30 до 250 (6)

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,03

±0,01

±0,03

±0,01

±0,03

±0,02

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Неоднородность температуры в жидкостном вставном блоке, °С

±0,03

±0,02

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced)

  • (3) - В качестве рабочей теплопроводящей жидкости необходимо использовать:

  • - силиконовые масла фирмы ISOTECH:

936-06-07 (для диапазона от -35 до +140 °С);

580-06-09 (для диапазона от +20 до +200 °С);

915/09 (для диапазона от +150 до +250 °С)

  • - силиконовые масла фирмы XIAMETER:

PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +140 °С);

PMX-200 SILICONE FLUID 20 CS (для диапазона от +20 до +200 °С);

PMX-200 SILICONE FLUID 50 CS (для диапазона от +150 до +250 °С)

  • - дистиллированную воду (для диапазона от +5 до +95 °С)

  • (4) - Значение нижнего предела воспроизводимых температур: -55 °С;

  • (5) - Значение нижнего предела воспроизводимых температур: -45 °С;

  • (6) - При температуре окружающей среды 20 °С

Лист № 17

Всего листов 42

Таблица 9 - Основные технические характеристики калибраторов температуры ISOTECH моделей Europa 4520, Venus 4951, Calisto 4953 с использованием жидкостного вставного блока

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (1) (2) (3)

Europa 4520

Venus 4951

Calisto 4953

Basic

Site

Advanced

Basic

Site

Advanced

Basic

Site

Advanced

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,001

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,001

0,01

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

300

150

300

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

35x160

Масса калибратора, кг, не более

14

10,2

8

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Таблица 10 - Метрологические характеристики калибраторов температуры ISOTECH моделей Jupiter 4852

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Jupiter 4852

Basic

Site

Advanced

Диапазон воспроизводимых температур, °C(1)

от 35 до 660

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С

±0,5

Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С

-

±0,3

±0,2

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

±0,00002-|t|,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,02

(от 35 до 100 °С не включ.);

±0,03

(от 100 до 650 °С не включ.);

±0,04 (от 650 до 660 °С)

±0,015

(от 35 до 100 °С не включ.);

±0,025

(от 100 до 650 °С не включ.);

±0,035

(от 650 до 660 °С)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,06

(от 35 до 100 °С не включ.);

±0,25

(от 100 до 350 °С не включ.);

±0,45

(от 350 до 660 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,01

(от 35 до 350 °С не включ.); ±0,04

(от 350 до 660 °С)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Jupiter 4852

Basic

Site

Advanced

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced)

Таблица 11 - Основные технические характеристики калибраторов температуры ISOTECH моделей Jupiter 4852

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Jupiter 4852

Basic

Site

Advanced

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от 35,00 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,01

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

1000

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

35x148

Масса калибратора, кг, не более

8,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Таблица 12 - Метрологические характеристики калибраторов температуры ISOTECH моделей Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Gemini 550 4857, Gemini 550 L

LRI 4857

Gemini 700 4857, Gemini 700 LRI 4857

Basic

Site

Advanced

Basic

Site

Advanced

Диапазон воспроизводимых температур, °C(1)

от 35 до 550

от 50 до 700

Пределы допускаемой основной абсолютной погрешности    установления   заданной

температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С

±0,5

±0,7 (от 50 до 650 °С не включ.), ±1,4 (от 650 до 700 °С)

Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием                внешнего

термопреобразователя       сопротивления

(преобразователю термоэлектрическому) при температуре окружающей среды от +15 до +25 °С включ., °С

-    при    использовании    внешнего

термопреобразователя сопротивления

-

±0,4

±0,3

±0,5

(от 50 до 650

°С)

±0,4

(от 50 до 650 °С)

-    при    использовании    внешнего

преобразователя термоэлектрического

-

-

-

±0,8

±0,7

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

±0,00002-|t|,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Gemini 550 4857, Gemini 550 L

LRI4857

Gemini 700 4857, Gemini 700 LRI 4857

Basic               Site

Advanced

Basic            Site

Advanced

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,02

(от 35 до 50 °С не включ.); ±0,03

(от 50 до 250 °С не включ.);

±0,04 (от 250 до 550 °С)

±0,01

(от 35 до 100 °С не включ.);

±0,02

(от 100 до 300 °С не включ.);

±0,03 (от 300 до 550 °С)

±0,02

(от 35 до 50 °С не включ.); ±0,03

(от 50 до 250 °С не включ.); ±0,04

(от 250 до 550 °С не включ.);

±0,1

(от 550 до 700 °С)

±0,01

(от 35 до 100 °С не включ.);

±0,02

(от 100 до 300 °С не включ.);

±0,03

(от 300 до 550 °С не включ.);

±0,08

(от 550 до 700 °С)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,1 °C (от 35 до 50 °С не включ.); ±0,3 °C (от 50 до 300 °С не включ.);

±0,9 °C (от 300 до 550 °С)

±0,1 °C (от 35 до 50 °С не включ.); ±0,3 °C (от 50 до 300 °С не включ.);

±0,9 °C (от 300 до 700 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,01 °C (от 35 до 50 °С не включ.); ±0,1 °C (от 50 до 300 °С не включ.);

±0,2 °C (от 300 до 550 °С)

±0,01 °C (от 35 до 50 °С не включ.); ±0,1 °C (от 50 до 300 °С не включ.);

±0,2 °C (от 300 до 700 °С)

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (преобразователя термоэлектрического) (только для исполнений Site, Advanced);

  • (3) - Модели Gemini 550 4857, Gemini 700 4857 изготавливаются с фиксированными (несменными) металлическими блоками

Таблица 13 - Основные технические характеристики калибраторов температуры ISOTECH моделей Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Gemini 550 4857, Gemini 550 L

LRI4857

Gemini 700 4857, Gemini 700 LRI 4857

Basic               Site

Advanced

Basic            Site

Advanced

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от 35,00 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,01

0,01 (для диапазона индикации температуры от 50,00 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,01

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

600 (для модели Gemini 550 4857); 1000 (для модели Gemini 550 LRI 4857)

600 (для модели Gemini 700);

1000 (для модели Gemini 700 LRI 4857)

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более(3)

65x160

Масса калибратора, кг, не более

8,5

14

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Pegasus 4853

Basic

Site

Advanced

Диапазон воспроизводимых температур, °C(1)

от 150 до

1200 °С

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру, °С

±3,5

(от 300 до 1100 °С включ.)

Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего преобразователя термоэлектрического, °С

-

±1,0

(от 300 до 420 °С включ.);

±1,3

(св. 420 до 670 °С включ.); ±1,8

(св. 670 до 1100 °С)

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

30

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,2

(от 300 до 1100 °С включ.)

±0,1

(от 300 до 1100 °С включ.)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,6

(от 300 до 400 °С не включ.);

±1,4

(от 400 до 1000 °С не включ.);

±2,1

(от 1000 до 1100 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,1 (от 300 до 400 °С не включ.); ±0,3 (от 400 до 1100 °С)

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего преобразователя термоэлектрического

(только для исполнений Site, Advanced)_______________________________________________________ ______________________________

Таблица 15 - Основные технические характеристики калибраторов температуры ISOTECH моделей Pegasus 4853

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Pegasus 4853

Basic

Site

Advanced

Значение единицы наименьшего разряда, °С

0,1 (для диапазона индикации температуры от 150,0 до +999,9 °С);

1 (для остального диапазона индикации температуры)

0,01

Напряжение питания, В

115 или 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

800

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

384x212x312

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

33,5x130

Масса калибратора, кг, не более

13

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 10 до 30

80 (без конденсации)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора)

Quick-Cal 560

Quick-Cal 550

Low

High

Диапазон воспроизводимых температур, °C(1)(2)

от -12 до 140 °С

от 30 до 350 °С

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С

±0,4

±0,4 (от 30 до 100 °С включ.) ±1,5 (в остальном диапазоне)

Пределы   допускаемой   дополнительной   абсолютной   погрешности

установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

±0,00002-|t|, где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,05

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,2

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,05

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - При температуре окружающей среды 20 °С

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора)

Quick-Cal 560

Quick-Cal 550

Low

High

Значение единицы наименьшего разряда, °С

0,1

Напряжение питания, В

от 100 до 240

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

70

350

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

65x152x175

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

13 х 120 (два блока)

25 х 120

Масса калибратора, кг, не более

1,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Medium, Fast-Cal 907 High

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Fast-Cal 907 HTM2010

Fast-Cal

907 Low

Fast-Cal 907 Medium

Fast-Cal 907 High

Basic

Site

Basic

Site

Basic

Site

Basic

Site

Диапазон воспроизводимых температур, °C(1)

от 55 ниже температуры окружающей среды до 140(3)

от 55 ниже температуры окружающей среды до 140(3)

от 30 до 350

от 35 до 650

Пределы    допускаемой     основной

абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С

±0,2

±0,3

±1,0

(от 35 до 500 °С включ.);

±2,0

(от 500 до 650 °С)

Пределы     допускаемой     основной

абсолютной погрешности   измерений

температуры с использованием внешнего термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С

-

±0,15 (от -19,99 до +99,99

°С);

±0,2 (в остальном диапазоне)

-

±0,15 (от -19,99 до +99,99

°С);

±0,2 (в остальном диапазоне)

-

±0,2

-

±0,5

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

±0,00002-|t|,

где t - значение верхнего предела воспроизводимых температур, °С

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

15

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

±0,02

±0,03

±0,05

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора)

(2)

Fast-Cal 907 HTM2010

Fast-Cal 907 Low

Fast-Cal 907 Medium

Fast-Cal 907 High

Basic          Site

Basic        Site

Basic        Site

Basic         Site

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,04

±0,14

±0,3

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,01

±0,04

±0,1

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site)

  • (3) - Значение нижнего предела воспроизводимых температур: -45 °С;

  • (4) - Калибратор Fast-Cal 907 HTM2010 имеет встроенный вставной блок глубиной 145 мм с отверстиями следующих диаметров: 8 мм (1 отверстие);

6,5 мм (1 отверстие), 4,5 мм (3 отверстия)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Fast-Cal 907 HTM2010

Fast-Cal

907 Low

Fast-Cal 907 Medium

Fast-Cal 907 High

Basic

Site

Basic

Site

Basic

Site

Basic

Site

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,01 (для диапазона индикации температуры от +30 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

0,01 (для диапазона индикации температуры от +35 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

Напряжение питания, В

220

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

150

750

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

228x143x248

Габаритные размеры вставного блока (диаметрхвысота), мм, не более(4)

-

25 х

148

Масса калибратора, кг, не более

6,6

6,4

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Примечание:

  • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

  • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site)

  • (3) - Значение нижнего предела воспроизводимых температур: -45 °С;

    Наименование характеристики

    Значение характеристики

    (в зависимости от модели и исполнения калибратора)

    (2)

    Fast-Cal 907 HTM2010

    Fast-Cal 907 Low

    Fast-Cal 907 Medium

    Fast-Cal 907 High

    Basic          Site

    Basic        Site

    Basic        Site

    Basic         Site

    (4) - Калибратор Fast-Cal 907 HTM2010 имеет встроенный вставной блок глубиной 145 мм с отверстиями следующих диаметров: 8 мм (1 отверстие);

    6,5 мм (1 отверстие), 4,5 мм (3 отверстия)

    Наименование характеристики

    Значение характеристики

    (в зависимости от модели и исполнения калибратора) (2)

    Medusa 510

    Medusa-3 511

    Basic

    Site

    Basic

    Site

    Диапазон воспроизводимых температур, °C(1)

    от 30 до 550 °С

    от 50 до 700 °С

    Пределы   допускаемой   основной   абсолютной

    погрешности установления заданной температуры по внутреннему    термометру    при    температуре

    окружающей среды от +15 до +25 °С включ., °С

    ±0,5

    ±0,5

    ±0,7 (от 50 до 650 °С не включ.), ±1,4 (от 650 до 700 °С)

    Пределы   допускаемой   основной   абсолютной

    погрешности     измерений     температуры     с

    использованием внешнего термопреобразователя сопротивления (преобразователя термоэлектрического) при температуре окружающей среды от +15 до +25 °С включ., °С

    -

    ±0,3

    -

    ±0,5

    (от 50 до 650 °С)

    ±1,0

    (от 650 до 700 °С)

    Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С

    ±0,00002-|t|,

    где t - значение верхнего предела воспроизводимых температур, °С

    Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

    15

    Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С

    ±0,03

    Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

    ±0,05 (от 30 до 420 °С не включ.); ±0,06 (от 420 до 550 °С)

    ±0,05 (от 50 до 420 °С не включ.); ±0,06 (от 420 до 550 °С не включ.);

    ±0,1 (от 550 до 700 °С)

    Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

    ±0,02 (от 30 до 420 °С не включ.); ±0,07 (от 420 до 500 °С не включ.);

    ±0,1 (от 500 до 550 °С)

    ±0,02 (от 30 до 420 °С не включ.); ±0,07 (от 420 до 500 °С не включ.); ±0,1 (от 500 до 550 °С не включ.); ±0,2 (от 550 до 700 °С не включ.)

    Примечание:

    Наименование характеристики

    Значение характеристики

    (в зависимости от модели и исполнения калибратора) (2)

    Medusa 510

    Medusa-3 511

    Basic                   Site

    Basic                   Site

    • (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;

    • (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site)

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения калибратора) (2)

Medusa 510

Medusa-3 511

Basic

Site

Basic

Site

Значение единицы наименьшего разряда, °С

0,01 (для диапазона индикации температуры от 30,0 до +99,99 °С);

0,1 (для остального диапазона индикации температуры)

Напряжение питания, В

от 108 до 240

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

1000

1800

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

430x310x300

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

45x285

Масса калибратора, кг, не более

17

25

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 0 до +50

80 (без конденсации)

Наименование характеристики

Значение характеристики

Oberon 426

Диапазон воспроизводимых температур, °C(1)

от 450 до 1100 °С

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру, °С

±2,0

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

30

Нестабильность поддержания заданной температуры в течение 30 минут (спустя 30 минут после стабилизации), °С

±0,05

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

±0,06 (от 450 до 550 °С не включ.); ±0,1 (от 550 до 700 °С не включ.);

±0,2 (от 700 до 1100 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,07 (от 450 до 550 °С не включ.); ±0,1 (от 550 до 700 °С не включ.);

±0,2 (от 700 до 1100 °С)

Примечание:

(1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур

Наименование характеристики

Значение характеристики

Oberon 426

Значение единицы наименьшего разряда, °С

0,1 °C

Напряжение питания, В

от 110 до 230

Частота переменного тока, Гц

50 или 60

Потребляемая мощность, В^А, не более

3000

Габаритные размеры калибратора (высота х ширина хдлина), мм, не более

410x415x280

Габаритные размеры вставного блока (диаметрхвысота), мм, не более

50x300

Масса калибратора, кг, не более

30,5

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от 10 до 30

80 (без конденсации)

Тип НСХ,

входные сигналы

В соответствии с документом

Диапазон измерений (1)

Значение единицы наименьшего разряда

Пределы допускаемой основной погрешности измерений при температуре окружающей среды от +18 до +24 °С включ. (2)

Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С

Pt100

(а=0,00385 ::С-1)

ГОСТ 6651-2009;

IEC 60751

от 80,306 до 332,792 Ом

от -50 до +660 °С

0,01 °С

±(0,05+0,00005-|t|),

где t - значение измеряемой температуры, °C

±0,02 °C

R

ГОСТ Р 8.585

2001;

МЭК 60584

1:2013 (IEC

60584-1)

от +1,041 до +13,228 мВ

от +150 до +1200 °С

0,1 °С

±0,6 °C

±0,002 мВ (3)

S

ГОСТ Р 8.5852001;

МЭК 60584

1:2013 (IEC

60584-1)

от +1,029 до +13,159 мВ

от +150 до +1200 °С

0,1 °С

±0,7 °C

±0,002 мВ (3)

J

ГОСТ Р 8.585-2001;

МЭК 60584-1:2013 (IEC 60584-1)

от +4,633 до +11,951 мВ

от +150 до +1200 °С

0,1 °С

±0,2 °C

±0,002 мВ (3)

Тип НСХ, входные сигналы

В соответствии с документом

Диапазон измерений (1)

Значение единицы наименьшего разряда

Пределы допускаемой основной погрешности измерений при температуре окружающей среды от +18 до +24 °С включ. (2)

Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С

E

ГОСТ Р 8.585

2001;

МЭК 60584

1:2013 (IEC

60584-1)

от +9,789 до +67,246 мВ

от +150 до +880 °С

0,1 °С

±0,2 °C

±0,002 мВ (3)

К

ГОСТ Р 8.5852001;

МЭК 605841:2013 (IEC 60584-1)

от +6,138 до +48,838 мВ

от +150 до +1200 °С

0,1 °С

±0,2 °C

±0,002 мВ (3)

N

ГОСТ Р 8.5852001;

МЭК 605841:2013 (IEC 60584-1)

от +4,302 до +43,846 мВ

от +150 до +1200 °С

0,1 °С

±0,2 °C

±0,002 мВ (3)

T

ГОСТ Р 8.5852001;

МЭК 605841:2013 (IEC

60584-1)

от 0

до +17,819 мВ

от 0 до +350 °С

0,1 °С

±0,2 °C

±0,002 мВ (3)

Тип НСХ, входные сигналы

В соответствии с документом

Диапазон измерений (1)

Значение единицы наименьшего разряда

Пределы допускаемой основной погрешности измерений при температуре окружающей среды от +18 до +24 °С включ. (2)

Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С

Примечания:

(1) - Допускается использование калибраторов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона измерений электрических сигналов (в зависимости от используемого измерительного канала).

(2) - Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С: ±0,35 °С

(3) - Пределы допускаемой дополнительной абсолютной погрешности измерений термо-ЭДС ЧЭ ТП в температурном эквиваленте (At, °C) от влияния температуры окружающей среды / 1 °С определяются по формуле:

AEt

= ± dEt’ dt

где AEt - пределы допускаемой дополнительной абсолютной погрешности измерений термо-ЭДС ЧЭ ТП (мВ);

dEt

— - коэффициент чувствительности (чувствительность) преобразователя термоэлектрического при температуре t (мВ/°С), где t - измеряемая температура (°С)

Знак утверждения типа

наносится на корпус калибратора при помощи наклейки и/или на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.

Комплектность средства измерений

Комплектность поставки калибраторов температуры ISOTECH приведена в таблице 25.

Таблица 25

Наименование и обозначение

Количество

Примечание

Калибратор температуры

1 шт.

модель в соответствии с заказом

Кабель питания

1 шт.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

Внешний термопреобразователь сопротивления

1 шт.

по дополнительному заказу

Внешний преобразователь термоэлектрический

1 шт.

по дополнительному заказу

Вставной блок

1 шт.

тип вставного блока в соответствии с заказом

Защитная упаковка

1 шт.

-

Инструмент для извлечения вставного блока

1 шт.

-

Крышка для вставного блока

1 шт.

по дополнительному заказу

Магнитная мешалка

1 шт.

по дополнительному заказу

Магнитный подъемник

1 шт.

по дополнительному заказу

Сведения о методиках (методах) измерений приведены в п. 14 «Начало работы» руководстве по эксплуатации на калибраторы.

Нормативные документы, устанавливающие требования к калибраторам температуры ISOTECH

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры; Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Изготовитель

Фирма «Isothermal Technology Limited», Великобритания

Адрес: Pine Grove, Southport, Merseyside, PR9 9AG, England Тел.: +441704 543830

Web-сайт: www.isotech.co.uk

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Лист № 1 Регистрационный № 83794-21 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Владимирская ТЭЦ-2 (ПГУ; ТЭЦ) филиала «Владимирский» ПАО «Т Плюс»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Владимирская ТЭЦ-2 (ПГУ; ТЭЦ) филиала «Владимирский» ПАО «Т Плюс» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Для измерительного канала (ИК) № 24 цифровой сигнал с выхода счетчика по проводным линиям связи поступает на соответствующий GSM-модем, далее по каналам связи стандарта GSM посредством технологии CSD (основной канал) поступает на сервер.

Для остальных ИК цифровой сигнал с цифровых выходов счетчиков по проводным линиям связи через преобразователь интерфейсов RS-485/Ethernet и далее с помощью оптического канала передачи данных поступает на сервер. Далее на сервере осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Далее данные от сервера поступают по каналу связи сети Ethernet на АРМ Владимирской ТЭЦ-2 и по каналу связи сети Internet в виде xml-файлов установленного формата на АРМ филиала «Нижегородский» ПАО «Т Плюс».

Передача информации от АРМ Владимирской ТЭЦ-2 или АРМ филиала «Нижегородский» ПАО «Т Плюс» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УCВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится при расхождении показаний часов сервера с УCВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении на ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) Владимирская ТЭЦ-2 (ПГУ; ТЭЦ) филиала «Владимирский» ПАО «Т Плюс».

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2.0»

ПО «Пирамида 2.0»

Идентификационное наименование ПО

BinaryPackControls.dll

CheckDataIntegrity.dll

ComIECFunctions.dll

ComModbusFunctions.dll

ComStdFunctions.dll

DateTimeProcessing.dll

SafeValuesDataUpdate.dll

SimpleVerifyDataStatuses.dll

SummaryCheckCRC.dll

ValuesDataProcessing.dll

Номер версии (идентификационный номер)

ПО

не ниже 8.0

Цифровой идентификатор ПО

EB1984E0072ACFE1C797269B9DB15476

E021CF9C974DD7EA91219B4D4754D5C7 BE77C5655C4F19F89A1B41263A16CE27 AB65EF4B617E4F786CD87B4A560FC917 EC9A86471F3713E60C1DAD056CD6E373 D1C26A2F55C7FECFF5CAF8B1C056FA4D B6740D3419A3BC1A42763860BB6FC8AB 61C1445BB04C7F9BB4244D4A085C6A39 EFCC55E91291DA6F80597932364430D5 013E6FE1081A4CF0C2DE95F1BB6EE645

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но

мер

ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электрической энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСВ

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

2

3

4

5

6

7

8

9

10

1

Владимирская

ТЭЦ-2, КВЛ 220 кВ Владимирская

ТЭЦ-2 - Заря

ТФЗМ 245

Кл.т. 0,2S 1000/1

Рег. № 49585-12 Фазы: А; В; С

UDP 245

Кл.т. 0,2 220000/^3/100/^3

Рег. № 48448-11 Фазы: А; В; С

СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5

Рег. № 36697-08

Активная

Реактивная

0,6

1,1

  • 1.5

  • 2.5

2

Владимирская

ТЭЦ-2, КВЛ 220 кВ Владимирская ТЭЦ-2 - Районная (новая) с отпайкой на ПС Районная

ТФЗМ 245

Кл.т. 0,2S 1000/1

Рег. № 49585-12 Фазы: А; В; С

UDP 245

Кл.т. 0,2 220000/^3/100/^3

Рег. № 48448-11 Фазы: А; В; С

СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5

Рег. № 36697-08

УСВ-3

Рег. №

64242-16

HP Pro

Liant

DL360

Активная

Реактивная

0,6

1,1

  • 1.5

  • 2.5

3

Владимирская

ТЭЦ-2, ОРУ-110кВ блока ПГУ, ВЛ 110 кВ Владимирская ТЭЦ-2 -Химзаводская I цепь

ТФЗМ

Кл.т. 0,2S 600/1

Рег. № 49584-12 Фазы: А; В; С

НКФА

Кл.т. 0,2 110000/^3/100/^3 Рег. № 49583-12 Фазы: А; В; С

СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5

Рег. № 36697-08

Активная

Реактивная

0,6

1,1

  • 1.5

  • 2.5

1

2

3

4

5

6

7

8

9

10

JKQ

TJC 6-G

СЭТ-

Актив-

Владимирская

Кл.т. 0,2S

Кл.т. 0,2

ная

0,6

1,5

4

ТЭЦ-2, ПГУ ТГ7

10000/1

15750/^3/100/^3

4ТМ.03М.16

Кл.т. 0,2S/0,5

(ГТ)

Рег. № 41964-09

Рег. № 49111-12

Рег. № 36697-08

Реактив-

1,1

2,5

Фазы: А; В; С

Фазы: А; В; С

ная

JKQ

TJC 6-G

СЭТ-

Актив-

Владимирская

Кл.т. 0,2S

Кл.т. 0,2

ная

0,6

1,5

5

ТЭЦ-2, ПГУ ТГ1

6000/1

10500/^3/100/^3

4ТМ.03М.16

Кл.т. 0,2S/0,5

(ПТ)

Рег. № 41964-09

Рег. № 49111-12

Рег. № 36697-08

Реактив-

1,1

2,5

Фазы: А; В; С

Фазы: А; В; С

ная

ТШЛ 20

ЗНОМ-15-63

Актив-

Владимирская

Кл.т. 0,5

Кл.т. 0,5

СЭТ-4ТМ.03М

ная

1,1

3,0

6

ТЭЦ-2, ТГ3

8000/5

10000/^3/100/^3

Кл.т. 0,2S/0,5

Рег. № 1837-63

Рег. № 1593-70

Рег. № 36697-17

Реактив-

2,3

4,7

УСВ-3

HP Pro-

Фазы: А; В; С

Фазы: А; В; С

ная

ТШЛ 20

ЗНОМ-15-63

Рег. №

Liant

Актив-

64242-16

DL360

Владимирская

Кл.т. 0,5

Кл.т. 0,5

СЭТ-4ТМ.03М

ная

1,1

3,0

7

ТЭЦ-2, ТГ4

8000/5

10000/^3/100/^3

Кл.т. 0,2S/0,5

Рег. № 1837-63

Рег. № 1593-70

Рег. № 36697-17

Реактив-

2,3

4,7

Фазы: А; В; С

Фазы: А; В; С

ная

ТШ20

ЗНОЛ.06

Актив-

Владимирская

Кл.т. 0,2

Кл.т. 0,5

СЭТ-4ТМ.03М

ная

0,9

1,6

8

ТЭЦ-2, ТГ5

8000/5

10000/^3/100/^3

Кл.т. 0,2S/0,5

Рег. № 8771-82

Рег. № 3344-72

Рег. № 36697-17

Реактив-

1,6

2,6

Фазы: А; В; С

Фазы: А; В; С

ная

ТШ20

ЗНОЛ.06

Актив-

Владимирская

Кл.т. 0,2

Кл.т. 0,5

СЭТ-4ТМ.03М

ная

0,9

1,6

9

ТЭЦ-2, ТГ6

8000/5

10000/^3/100/^3

Кл.т. 0,2S/0,5

Рег. № 8771-82

Рег. № 3344-72

Рег. № 36697-17

Реактив-

1,6

2,6

Фазы: А; В; С

Фазы: А; В; С

ная

1

2

3

4

5

6

7

8

9

10

10

ПС 110 кВ Рпень, ЗРУ-6 кВ, 1СШ, яч.8, КЛ-6 кВ

ТПОЛ-10

Кл.т. 0,5

600/5

Рег. № 1261-59 Фазы: А; С

НОМ-6-77

Кл.т. 0,5 6000/^3/100/^3

Рег. № 17158-98

Фазы: А-B; B-С

СЭТ-4ТМ.03

Кл.т. 0,2S/0,5 Рег. № 27524-04

Активная

Реактивная

1,1

2,3

3,0

4,6

11

ПС 110 кВ Рпень, ЗРУ-6 кВ, 1СШ, яч.15, КЛ-6 кВ

ТПЛ-10

Кл.т. 0,5 300/5

Рег. № 1276-59

Фазы: А; С

НОМ-6-77

Кл.т. 0,5 6000/^3/100/^3

Рег. № 17158-98

Фазы: А-B; B-С

СЭТ-4ТМ.03

Кл.т. 0,2S/0,5 Рег. № 27524-04

Активная

Реактивная

1,1

2,3

3,0

4,6

12

ПС 110 кВ Рпень, ЗРУ-6 кВ, 2СШ, яч.25, КЛ-6 кВ

ТВЛМ-10

Кл.т. 0,5 400/5

Рег. № 1856-63 Фазы: А; С

НОМ-6

Кл.т. 0,5 6000/^3/100/^3

Рег. № 159-49

Фазы: А-B

НОМ-6-77

Кл.т. 0,5 6000/^3/100/^3

Рег. № 17158-98

Фазы: B-С

СЭТ-4ТМ.03

Кл.т. 0,2S/0,5 Рег. № 27524-04

УСВ-3

Рег. №

64242-16

HP ProLiant

DL360

Активная

Реактивная

1,1

2,3

3,0

4,6

13

Владимирская

ТЭЦ-2, секция 6кВ резервного питания ПКРУ, яч.11

ТОЛ

Кл.т. 0,5S 1500/5

Рег. № 47959-16 Фазы: А; С

НОМ-6

Кл.т. 0,5 6000/^3/100/^3

Рег. № 159-49

Фазы: А-B; B-С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-12

Активная

Реактивная

1,1

2,3

3,0

4,7

14

Владимирская

ТЭЦ-2, ОРУ-110

кВ 2 очереди,

МВ 110кВ 3Т

ТФМ-110-II

Кл.т. 0,5S 800/5

Рег. № 53622-13 Фазы: А; В; С

НКФ 110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 82621-21 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

1

2

3

4

5

6

7

8

9

10

15

Владимирская

ТЭЦ-2, ОРУ-110 кВ 2 очереди, ВГ 110 кВ 30Т к бл.

3

ТФМ-110

Кл.т. 0,5S 1000/5

Рег. № 16023-97 Фазы: А; В; С

НКФ 110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 82621-21 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

УСВ-3 Рег. № 64242-16

HP Pro

Liant

DL360

Активная

Реактивная

1,1

2,3

3,0

4,7

16

Владимирская

ТЭЦ-2, ОРУ-110 кВ 2 очереди, ВГ

110кВ 4Т

ТФМ-110-II

Кл.т. 0,5S 800/5

Рег. № 53622-13 Фазы: А; В; С

НКФ 110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 82621-21 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

17

Владимирская

ТЭЦ-2, ОРУ-110 кВ 2 очереди, ВГ 110 кВ 30Т к бл.

4

ТФМ-110

Кл.т. 0,5S 1000/5

Рег. № 16023-97 Фазы: А; В; С

НКФ 110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 82621-21 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

18

Владимирская

ТЭЦ-2, ОРУ-110

кВ 3 очереди,

МВ 110кВ 5Т

ТФЗМ-110Б-ГУ

Кл.т. 0,5S 1000/5

Рег. № 26422-06 Фазы: А; В; С

НКФ110-83У1

Кл.т. 0,5 110000/^3/100/^3

Рег. № 1188-84

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

19

Владимирская

ТЭЦ-2, ОРУ-110 кВ 3 очереди, МВ 110 кВ 70Т к бл. 5

ТФЗМ-110Б-ГУ

Кл.т. 0,5S 1000/5

Рег. № 26422-06 Фазы: А; В; С

НКФ110-83У1

Кл.т. 0,5 110000/^3/100/^3

Рег. № 1188-84

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

20

Владимирская

ТЭЦ-2, ОРУ-110

кВ 3 очереди,

МВ 110кВ 6Т

ТФМ-110

Кл.т. 0,5S 1000/5

Рег. № 16023-97 Фазы: А; В; С

НКФ110-83У1

Кл.т. 0,5 110000/^3/100/^3

Рег. № 1188-84

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

1

2

3

4

5

6

7

8

9

10

21

Владимирская

ТЭЦ-2, ОРУ-110 кВ 3 очереди, МВ 110 кВ 70Т к бл. 6

ТФМ-110

Кл.т. 0,5S 1000/5

Рег. № 16023-97 Фазы: А; В; С

НКФ110-83У1

Кл.т. 0,5 110000/^3/100/^3

Рег. № 1188-84

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

Активная

Реактивная

1,1

2,3

3,0

4,7

22

Владимирская

ТЭЦ-2, КРУСН 6 кВ, 10 секция 6кВ, яч. 12

ТОЛ 10

Кл.т. 0,5 300/5

Рег. № 7069-79 Фазы: А; С

НАМИ-10

Кл.т. 0,2

6000/100

Рег. № 11094-87 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

УСВ-3 Рег. № 64242-16

HP Pro

Liant

DL360

Активная

Реактивная

1,0

2,0

2,9

4,6

23

Владимирская

ТЭЦ-2, КРУСН 6 кВ, 11 секция 6кВ, яч. 46

ТОЛ 10

Кл.т. 0,5 300/5

Рег. № 7069-79 Фазы: А; С

НТМИ-6-66

Кл.т. 0,5

6000/100

Рег. № 2611-70 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-12

Активная

Реактивная

1,1

2,3

3,0

4,7

24

РУ-0,4 кВ ООО

Энергостройсер-вис, ввод 0,4 кВ

ТОП М-0,66 У3

Кл.т. 0,5S 300/5

Рег. № 59924-15 Фазы: А; В; С

-

СЭТ-4ТМ.02М.10 Кл.т. 0,2S/0,5 Рег. № 36697-08

Активная

Реактивная

О      |

2,9

4,6

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

  • 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3 Погрешность в рабочих условиях указана для ИК №№ 6-12, 22, 23 для тока 5 % от 1ном, для остальных ИК - для тока 2 % от 1ном; cosф = 0,8инд.

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество ИК

24

Нормальные условия: параметры сети: напряжение, % от ином

от 95 до 105

ток, % от 1ном

для ИК №№ 6-12, 22, 23

от 5 до 120

для остальных ИК

от 1 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

параметры сети: напряжение, % от ином

от 90 до 110

ток, % от 1ном

для ИК №№ 6-12, 22, 23

от 5 до 120

для остальных ИК

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ и ТН, °С

от -45 до +45

температура окружающей среды в месте расположения счетчиков, °С

от +5 до +35

температура окружающей среды в месте расположения сервера, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов:

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в

Федеральном информационном фонде 36697-17):

среднее время наработки на отказ, ч, не менее

220000

среднее время восстановления работоспособности, ч

2

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в

Федеральном информационном фонде 36697-12):

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

1

2

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в

Федеральном информационном фонде 36697-08) и СЭТ-4ТМ.02М:

среднее время наработки на отказ, ч, не менее

140000

среднее время восстановления работоспособности, ч

2

для счетчиков типа СЭТ-4ТМ.03:

среднее время наработки на отказ, ч, не менее

90000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

45000

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

100000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

113

при отключении питания, лет, не менее

40

для сервера:

хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков:

параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

  • -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформаторы тока

ТФЗМ 245

6

Трансформаторы тока

ТФЗМ

3

Трансформаторы тока

JKQ

6

Трансформаторы тока шинные

ТШЛ 20

6

Трансформаторы тока

ТШ20

6

Трансформаторы тока

ТПОЛ-10

2

Трансформаторы тока проходные с литой изоляцией

ТПЛ-10

2

Трансформаторы тока измерительные

ТВЛМ-10

2

Трансформаторы тока опорные

ТОЛ

2

Трансформаторы тока

ТФМ-110-II

6

Трансформаторы тока

ТФМ-110

12

Трансформаторы тока

ТФЗМ-110Б-ГУ

6

Трансформаторы тока

ТОЛ 10

4

Трансформаторы тока

ТОП М-0,66 У3

3

Трансформаторы напряжения

UDP 245

6

Трансформаторы напряжения

НКФА

3

Трансформаторы напряжения

TJC 6-G

6

Трансформаторы напряжения

ЗНОМ-15-63

6

Трансформаторы напряжения

ЗНОЛ.06

6

Трансформаторы напряжения

НОМ-6-77

3

Трансформаторы напряжения

НОМ-6

3

Трансформаторы напряжения

НКФ 110-57

6

Трансформаторы напряжения

НКФ110-83У1

6

Трансформаторы напряжения

НТМИ-6-66

1

Трансформаторы напряжения

НАМИ-10

1

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

20

1

2

3

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.02М

1

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03

3

Устройство синхронизации времени

УСВ-3

1

Сервер

HP ProLiant DL360

1

Паспорт-формуляр

ЭНСТ.411711.263.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ Владимирская ТЭЦ-2 (ПГУ; ТЭЦ) филиала «Владимирский» ПАО «Т Плюс», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Владимирская ТЭЦ-2 (ПГУ; ТЭЦ) филиала «Владимирский» ПАО «Т Плюс»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Изготовитель

Филиал «Владимирский» Публичного акционерного общества «Т Плюс» (Филиал «Владимирский» ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 600016, г. Владимир, ул. Большая Нижегородская, д. 108

Телефон: (4922) 32-47-85

Факс: (4922) 32-33-35

Web-сайт: www.tplusgroup.ru

E-mail: vla-kanc@tplusgroup.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Регистрационный № 83795-21

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары расходно-контрольные модульные горизонтальные Рк-24 МГ

Назначение средства измерений

Резервуары расходно-контрольные модульные горизонтальные Рк-24 МГ (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.

Резервуары представляют собой наземные стальные горизонтальные сосуды с обечайкой цилиндрической формы и усеченно-коническими днищами. Резервуары установлены в каркасе контейнера на опорах с креплением в нижней части и фиксацией в верхней части с помощью талрепов.

Резервуары выпущены в одной модификации Рк-24 МГ - резервуары номинальной вместимостью 24 м3, №№ 247, 248.

Резервуары оборудованы приемным и раздаточным патрубками, расположенные в верхней части резервуара, эксплуатационными горловинами c замерным люком, дыхательным клапаном, площадкой обслуживания и индикаторами объема для визуального контроля уровня (объема) нефтепродукта в резервуаре.

Нанесение знака поверки на резервуары не предусмотрено.

Заводские номера, идентифицирующие каждый экземпляр средства измерений, нанесены на маркировочную табличку ударным способом и в технические паспорта резервуаров печатным способом.

Общий вид резервуаров расходно-контрольных модульных горизонтальных Рк-24 МГ представлен на рисунке 1.

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров Рк-24 МГ

Пломбирование резервуаров расходно-контрольных модульных горизонтальных Рк-24 МГ не предусмотрено

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуара при температуре 20 °С, м3

24

Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, %

±0,25

аблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахвысотахширина), мм, не более

5900х2772х2400

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на резервуар не предусмотрено. Знак утверждения типа наносится на титульный лист технического паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар расходно-контрольный модульный горизонтальный

Рк-24 МГ

1 шт.

Паспорт

-

1 экз.

Запасные части (РТИ)

-

1 комп.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта

Нормативные и технические документы, устанавливающие требования к резервуарам расходно-контрольные модульные горизонтальные Рк-24 МГ

Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я)

Техническая документация изготовителя ООО «НПО Агрегат»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат»

(ООО «НПО Агрегат»)

ИНН 5048019584

Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, д. 12Б

Телефон: +7 (496) 723-723-5

Факс: +7 (496) 723-723-7

E-mail: info@agregatnpo.ru

Испытательный центр

Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

Web-сайт: www.rostest.ru

E-mail: info.kln@rostest.ru

Уникальный номер записи об аккредитации 30083-14 в Реестре аккредитованных лиц.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Лист № 1 Регистрационный № 83796-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары расходно-контрольные модульные горизонтальные Рк

Назначение средства измерений

Резервуары расходно-контрольные модульные горизонтальные Рк (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.

Резервуары представляют собой наземные стальные горизонтальные сосуды с обечайкой чемоданной формы и эллиптическими днищами. Резервуары установлены в каркасе контейнера на опорах с креплением в нижней части и фиксацией в верхней части с помощью талрепов.

Резервуары выпущены в двух модификациях различающихся номинальной вместимостью:

Рк-55 МГ - резервуары номинальной вместимостью 55 м3, №№ 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 261, 262, 263, 264, 265, 266, 267, 268, 269, 270, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288, 289, 290, 291, 292, 293, 294, 295, 296, 297, 298, 299, 300, 301, 302, 303, 304, 305, 306;

Рк-27 МГ - резервуары номинальной вместимостью 27 м3, №№ 271, 272, 273, 274.

Резервуары оборудованы приемным и раздаточным патрубками, расположенные в верхней части резервуара, эксплуатационными горловинами c замерным люком, дыхательным клапаном, площадкой обслуживания и индикаторами объема для визуального контроля уровня (объема) нефтепродукта в резервуаре.

Нанесение знака поверки на резервуары не предусмотрено.

Заводские номера, идентифицирующие каждый экземпляр средства измерений, нанесены на маркировочную табличку ударным способом и в технические паспорта резервуаров печатным способом.

Общий вид резервуаров расходно-контрольных модульных горизонтальных Рк-55 МГ, РК-27 МГ представлен на рисунках 1, 2.

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара модификации Рк-55 МГ

Приказ Росстандарта №2622 от 22.11.2021, https://oei-analitika.ru

Рисунок 2 - Общий вид резервуара модификации Рк-27 МГ

Пломбирование резервуаров расходно-контрольных модульных горизонтальных Рк не предусмотрено

Программное обеспечение

отсутствует

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуара при температуре 20 °С, м3 - модификация Рк-55 МГ

55

- модификация Рк-27 МГ

27

Пределы допускаемой относительной погрешности определения

±0,25

вместимости резервуара, %

аблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахвысотахширина), мм, не более

  • - модификация Рк-55 МГ

  • - модификация Рк-27 МГ

12192х2885х2155

6000x2885x2155

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на резервуар не предусмотрено. Знак утверждения типа наносится на титульный лист технического паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар расходно-контрольный модульный горизонтальный

Рк-55 МГ

(РК-27 МГ)

1 шт.

Паспорт

-

1 экз.

Запасные части (РТИ)

-

1 комп.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения об изделии» паспорта

Нормативные и технические документы, устанавливающие требования к резервуарам расходно-контрольные модульные горизонтальные Рк

Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я)

Техническая документация изготовителя ООО «НПО Агрегат»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение

Агрегат» (ООО «НПО Агрегат»)

ИНН 5048019584

Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, 12Б

Телефон: +7 (496) 723-723-5

Факс: +7 (496) 723-723-7

E-mail: info@agregatnpo.ru

Испытательный центр

Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

Web-сайт: www.rostest.ru

E-mail: info.kln@rostest.ru

Уникальный номер записи об аккредитации 30083-14 в Реестре аккредитованных лиц.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2622

Лист № 1 Регистрационный № 83797-21 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Инжавинская птицефабрика»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Инжавинская птицефабрика» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) «Пирамида 2000» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка электрической энергии и мощности (далее - ОРЭМ), в филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС».

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена УСВ принимающим сигналы точного времени от навигационных космических аппаратов систем (ГНСС) ГЛОНАСС/GPS. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора ПО

1

2

3

4

CalcClients.dll

не ниже 1.0.0.0

E55712D0B1B219065D63DA9

49114DAE4

MD5

CalcLeakage.dll

не ниже 1.0.0.0

B1959FF70BE1EB17C83F7B0

F6D4A132F

CalcLosses.dll

не ниже 1.0.0.0

D79874D10FC2B156A0FDC27

E1CA480AC

Metrology.dll

не ниже 1.0.0.0

52E28D7B608799BB3CCEA41

B548D2C83

ParseBin.dll

не ниже 1.0.0.0

6F557F885B737261328CD778

05BD1BA7

1

2

3

4

ParseIEC.dll

не ниже 1.0.0.0

48E73A9283D1E66494521F63

D00B0D9F

ParseModbus.dll

не ниже 1.0.0.0

C391D64271ACF4055BB2A4

D3FE1F8F48

ParsePiramida.dll

не ниже 1.0.0.0

ECF532935CA1A3FD3215049

AF1FD979F

MD5

SynchroNSI.dll

не ниже 1.0.0.0

530D9B0126F7CDC23ECD814

C4EB7CA09

VerifyTime.dll

не ниже 1.0.0.0

1EA5429B261FB0E2884F5B35

6A1D1E75

ПО «Пирамида 2000» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

Наименование ИК

ТТ

ТН

Счётчик

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

КТП 10 кВ №355, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

2

КТП 10 кВ №355, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

3

КТП 10 кВ №356, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

1

2

3

4

5

6

7

8

9

4

КТП 10 кВ №356, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

5

КТП 10 кВ №357, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

6

КТП 10 кВ №357, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

7

КТП 10 кВ №358, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

8

КТП 10 кВ №358, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

1

2

3

4

5

6

7

8

9

9

КТП 10 кВ №359, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

10

КТП 10 кВ №359, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

11

КТП 10 кВ №360, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

12

КТП 10 кВ №360, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

13

КТП 10 кВ №361, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

1

2

3

4

5

6

7

8

9

14

КТП 10 кВ №361, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

15

КТП 10 кВ №362, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

16

КТП 10 кВ №362, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

17

КТП 10 кВ №363, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

18

КТП 10 кВ №363, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

1

2

3

4

5

6

7

8

9

19

КТП 10 кВ №364, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

20

КТП 10 кВ №364, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

21

КТП 10 кВ №365, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

22

КТП 10 кВ №365, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

23

КТП 10 кВ №366, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

24

КТП 10 кВ №366, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

25

КТП 10 кВ №367, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

26

КТП 10 кВ №367, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5 Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

27

КТП 10 кВ №388, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

28

КТП 10 кВ №388, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

29

КТП 10 кВ №389, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

30

КТП 10 кВ №389, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

31

КТП 10 кВ №390, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 400/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

32

КТП 10 кВ №390, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 400/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

33

КТП 10 кВ №391, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 400/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

34

КТП 10 кВ №391, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 400/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

35

КТП 10 кВ №392, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

36

КТП 10 кВ №392, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

37

КТП 10 кВ №393, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

38

КТП 10 кВ №393, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

39

КТП 10 кВ №394, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

40

КТП 10 кВ №394, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3 Кл. т. 0,5

Ктт 1500/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±4,1

±7,1

41

КТП 10 кВ №401, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

42

КТП 10 кВ №401, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

43

КТП 10 кВ №402, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

44

КТП 10 кВ №402, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

45

КТП 10 кВ №403, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

46

КТП 10 кВ №403, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

47

КТП 10 кВ №404, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1500/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

48

КТП 10 кВ №404, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 1500/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

49

КТП 10 кВ №405, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

50

КТП 10 кВ №405, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

51

КТП 10 кВ №406, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

52

КТП 10 кВ №406, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

53

КТП 10 кВ №407, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

1

2

3

4

5

6

7

8

9

54

КТП 10 кВ №407, РУ-0,4 кВ, Ввод 0,4 кВ Т-2

Т-0,66 М У3

Кл. т. 0,5S

Ктт 2000/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04

Кл. т. 0,5S/1,0

Рег. № 64450-16

УСВ-3 Рег.

№ 64242-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

55

КТП 10 кВ №408, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 М У3

Кл. т. 0,5S

Ктт 300/5 Рег. № 36382-07

-

ПСЧ-4ТМ.05МК.04

Кл. т. 0,5S/1,0

Рег. № 64450-16

активная

реактивная

±1,0

±2,4

±3,9

±6,8

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана:

ИК №№ 1, 2, 15, 16, 19-24, 27-38, 41-55 - для coso = 0,8инд, 1=0,02-1,™;

ИК №№ 3-14, 17, 18, 25, 26, 39, 40 - для cos9 = 0,8инд, 1=0,05^;

и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-55 от минус 40°C до плюс 60°C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Рег. № - регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УСВ-3 на аналогичное утвержденного типа.

  • 7. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

55

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном:

для ИК №№ 1, 2, 15, 16, 19-24, 27-38, 41-55

от 2 до 120

для ИК №№ 3-14, 17, 18, 25, 26, 39, 40

от 5 до 120

- коэффициент мощности

от 0,5 инд. до 0,8 емк.

- частота, Гц

от 49,5 до 50,5

- температура окружающей среды для ТТ, оС

от -45 до +40

- температура окружающей среды в месте расположения счетчиков, оС

от -40 до +60

- температура окружающей среды в месте расположения УСВ-3, оС

от -25 до +60

- температура окружающей среды в месте расположения сервера БД, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее: для счетчиков ПСЧ-4ТМ.05МК.04

165000

- среднее время восстановления работоспособности, ч

2

УСВ-3:

- среднее время наработки на отказ, ч, не менее:

45000

- среднее время восстановления работоспособности, ч

2

Сервер БД:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее

113

- при отключении питания, лет, не менее

40

Сервер БД:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и сервера БД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счётчика;

  • - промежуточных клеммников вторичных цепей тока и напряжения;

  • - испытательной коробки;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера БД.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество

1

2

3

Трансформатор тока

Т-0,66 М У3

165 шт.

Счётчик электрической энергии многофункциональный

ПСЧ-4ТМ.05МК.04

55 шт.

Устройство синхронизации времени

УСВ-3

1 шт.

Программное обеспечение

«Пирамида 2000»

1 шт.

Паспорт-Формуляр

РЭСС.411711.АИИС.899 ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Инжавинская птицефабрика».

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «ВН-Энерготрейд»

(ООО «ВН-Энерготрейд»)

ИНН 5048024231

Адрес: 142304, Московская обл., г. Чехов, ул. Гагарина, д. 19А

Телефон: 8-800-600-40-65, 8 (496) 727-97-57, 8 (496) 727-97-01

Факс: 8 (496) 727-97-01

E-mail: info@vn-energotrade.ru

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Аттестат об аккредитации АО «РЭС Групп» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312736 от 17.07.2019 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
