МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

04 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

1                        Ппппмиими зпактипцилгл пrtizx/McAjT^ ппппмгдиипгп Qn

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_екабря    2025 _г № ²⁶⁵⁸

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 91495-24                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Преобразователи температуры измерительные многозонные цифровые ИПТМЦ-22 (далее - преобразователи температуры или ИПТМЦ-22) предназначены для измерений температуры различных сред в процессе проведения термометрического мониторинга, в т.ч. и в составе термопрофилемеров для измерений вертикального распределения температуры водных слоев морской среды и др.

Описание средства измерений

Принцип действия ИПТМЦ-22 основан на преобразовании температуры, воздействующей на чувствительные элементы первичных преобразователей температуры (датчики температуры), в выходной цифровой сигнал с последующей передачей значений на модуль сопряжения с персональным компьютером (МСИПТ) или иное внешнее устройство с согласованно сконфигурированным интерфейсом (внешние контроллеры, терминалы сбора и передачи данных и т.д.). Сопряжение ИПТМЦ-22 с внешними устройствами (кроме МСИПТ) на физическом и информационном уровнях выполняется по дополнительной документации, разработанной изготовителем по согласованию с потребителем. Внешние устройства должны обеспечивать электропитание ИПТМЦ-22 стабилизированным напряжением 3,3 В постоянного тока, поддерживать асинхронный последовательный интерфейс 9600 8N1 и программный протокол SMAART.

В состав ИПТМЦ-22 входят полупроводниковые датчики температуры с индивидуальной градуировкой, интегрированные в многозонный кабель связи с соединителем (типа LP-20-J09PE или другим, в соответствии с заказом) для подключения к МСИПТ или иному внешнему устройству. Датчики температуры конструктивно выполнены в герметичных неразборных корпусах.

МСИПТ предназначен для согласования интерфейса ИПТМЦ-22 с USB-интерфейсом персонального компьютера (ПК) при помощи специального программного обеспечения и обеспечения электропитанием ИПТМЦ-22. МСИПТ выполнен в металлическом корпусе, на котором установлены соединители (разъемы) для подключения кабеля связи ИПТМЦ-22, кабеля связи с USB-интерфейсом ПК, тумблер включения/выключения и светодиодный индикатор режимов работы. Внутри корпуса МСИПТ размещены микроконтроллер с микропрограммой, размещаемой во встроенной флэш-памяти программ, и элементы, обеспечивающие автономное электропитание ИПТМЦ-22 стабилизированным напряжением постоянного тока.

Преобразователи температуры изготавливаются в шести исполнениях, различающихся типом корпусов датчиков температуры и пределами допускаемой абсолютной погрешности для датчиков температуры, указанными в таблице 2.

Исполнения имеют следующие обозначения:

ИПТМЦ-22-А-Б-К1 - исполнение с датчиками температуры в металлических корпусах, устанавливаемых на кабеле с отводами;

ИПТМЦ-22-А-Б-К2 - исполнение с датчиками температуры в полимерных корпусах;

ИПТМЦ-22-А-Б-К3 - исполнение с датчиками температуры в полимерных корпусах с металлическими теплопроводами;

ИПТМЦ-22-А-Б-К4 - исполнение с датчиками температуры в металлических корпусах;

ИПТМЦ-22-А-Б-К5 - исполнение с датчиками температуры в металлических корпусах с дополнительными уплотнениями;

ИПТМЦ-22-А-Б-ММГ - исполнение с датчиками температуры в металлических корпусах, предназначенное для измерений и мониторинга температуры грунтов, в том числе многолетнемерзлых.

В обозначениях исполнений А - длина кабеля связи в сантиметрах, Б - цифровое обозначение количества датчиков температуры в кабеле (расположение датчиков в кабеле -по согласованию с потребителем).

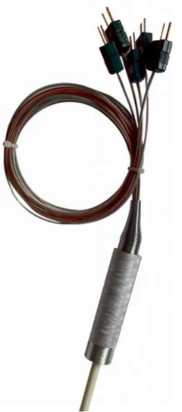

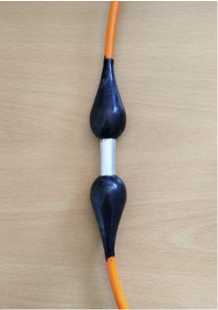

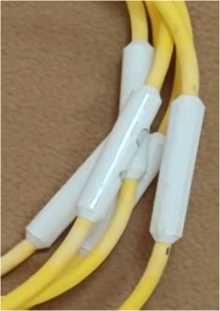

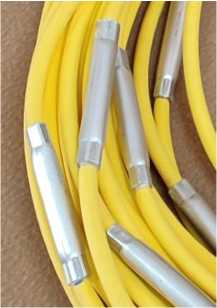

Фотографии примеров исполнений ИПТМЦ-22 и их обозначения представлены на рисунке 1.

ИПТМЦ-22-20-1-К1

ИПТМЦ-22-300-5-К2

ИПТМЦ-22-6000-32-К3

ИПТМЦ-22-6000-32-К5

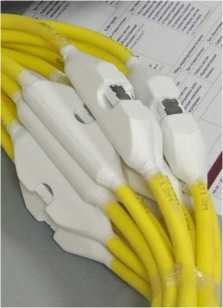

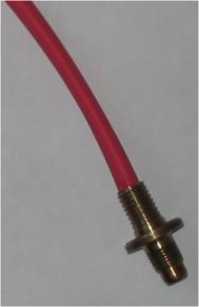

Рисунок 1 - Фотографии исполнений ИПТМЦ-22 и примеры обозначений

Заводской номер ИПТМЦ-22 в виде цифрового обозначения, состоящего из арабских цифр, наносится на оболочку кабеля, способом, принятом на предприятии-изготовителе. Индивидуальный заводской номер каждого датчика температуры в составе многозонного кабеля наносится на наклейку, прикрепляемую непосредственно к корпусу самого датчика.

Конструкция ИПТМЦ-22 не предусматривает нанесения знака поверки на средство измерений.

Фотография общего вида ИПТМЦ-22-300-5-К3 с подключенным МСИПТ и с указанием мест нанесений заводских номеров приведена на рисунке 2.

Цветовая гамма многозонного кабеля связи ИПТМЦ-22 может быть изменена

по решению предприятия-изготовителя в одностороннем порядке.

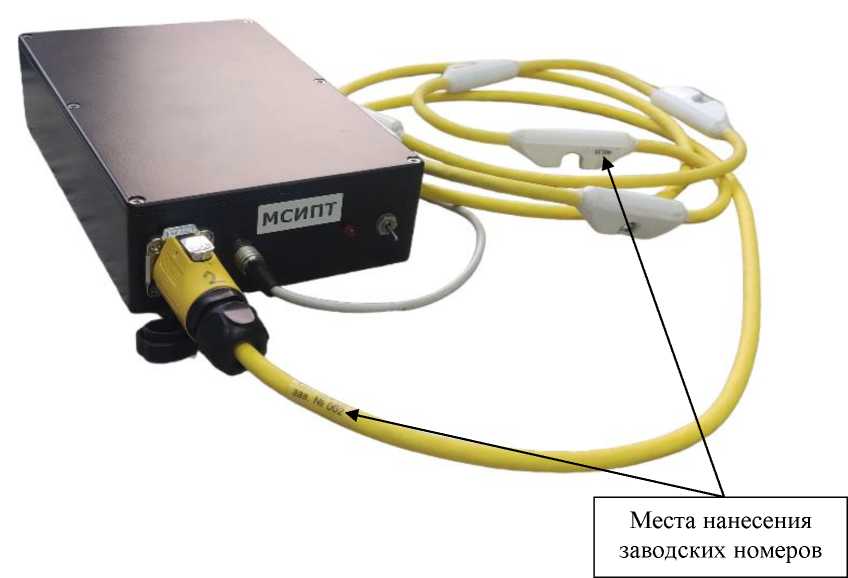

Рисунок 2 - Общий вид ИПТМЦ-22-300-5-К3 с подключенным МСИПТ и с указанием мест нанесений заводских номеров

Пломбирование ИПТМЦ-22 не предусмотрено.

Область применения ИПТМЦ-22 - гидрометеорология, геокриология и геотехнический мониторинг, геотермия, гляциология и охрана окружающей среды.

Программное обеспечение (ПО) ИПТМЦ-22 состоит из встроенной и автономной частей ПО модуля сопряжения ИПТМЦ-22 с персональным компьютером. Датчики температуры, входящие в состав ИПТМЦ-22, не содержат встроенного изменяемого ПО.

Встроенная часть ПО модуля сопряжения ИПТМЦ-22 осуществляет считывание данных с датчиков температуры и их ретрансляцию на персональный компьютер. Встроенная часть ПО размещается во флэш-памяти программ микроконтроллера МСИПТ и не является метрологически значимой. Метрологически значимой является только автономная часть ПО «Thermo_IPT.exe». Данное ПО является исполняемой программой для персонального компьютера и содержит информацию (в виде отдельных файлов) о коэффициентах индивидуальных характеристик преобразования датчиков, входящих в состав ИПТМЦ-22. При помощи данной программы происходит преобразование выходного информативного параметра датчика в значение измеряемой температуры, а также данное ПО предназначено для отображения результатов измерений и записи принятой МСИПТ информации с помощью персонального компьютера. Пользовательский интерфейс программы позволяет задавать количество отсчетов при измерениях, производить расчет математического ожидания и СКО результатов измерений, сохранять отчет в виде отдельного файла и т.д. Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные автономной части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.

аблица 5 - Комплектность средства измерений

приведены в разделе 3 «Использование по назначению» документа МРДЛ.416431.011РЭ «Преобразователь температуры измерительный многозонный цифровой ИПТМЦ-22. Руководство по эксплуатации и паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 25358-2020 Грунты. Метод полевого определения температуры

РД 52.17.925-2023 Руководство по организации и осуществлению государственного фонового мониторинга состояния многолетней мерзлоты на государственной наблюдательной сети

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

МРДЛ.416431.011ТУ «Преобразователь температуры измерительный многозонный цифровой ИПТМЦ-22. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Марлин-Юг»

(ООО «Марлин-Юг»)

ИНН 9204016654

Юридический адрес: 299053, г. Севастополь, вн. тер. г. Гагаринский муниципальный округ, ул. Вакуленчука, зд. 33Г, ком.404

Почтовый адрес: 299015, г. Севастополь, а/я 11

Телефон: +7 (978) 563-43-35

E-mail: marlin@marlin-yug.com

Web-сайт: marlin-yug.com

Общество с ограниченной ответственностью «Марлин-Юг» (ООО «Марлин-Юг»)

ИНН 9204016654 Юридический адрес: 299053, г. Севастополь, вн. тер. г. Гагаринский муниципальный округ, ул. Вакуленчука, зд. 33Г, ком.404

Адрес места осуществления деятельности: 299053, г. Севастополь, ул. Вакуленчука, зд. 33Г, ком.404

Телефон: +7 (978) 563-43-35

E-mail: marlin@marlin-yug.com

Web-сайт: marlin-yug.com

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 93798-24                                           Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

Описание средства измерений

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термопреобразователи WR в зависимости от типа номинальной статической характеристики преобразования (НСХ) ЧЭ изготавливаются в следующих сериях: WRK, WRN, WRR, WRS, WRB, WRA, WRC, WRD, WRE, WRJ, WRT. ТП данных серий имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Структура и расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведены на рисунке 1 и в таблице 1 соответственно.

Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами и изоляторами, изготовленными из других материалов), соединительной головки (или без нее - с удлинительными проводами или различными разъемами) и защитной арматуры с различными видами технологических соединений и монтажных элементов.

Монтаж ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.

WR                       -                                -       х       -       -       /

1        2     3     4     5     6     7     8     9     10      11      12      13      14

Рисунок 1 - Структура условного обозначения моделей преобразователей термоэлектрических WR

Таблица 1 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR

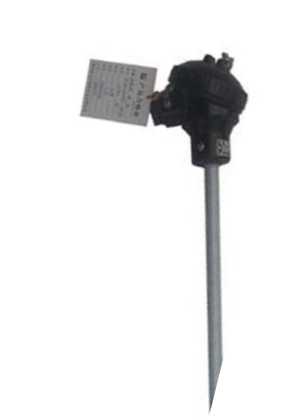

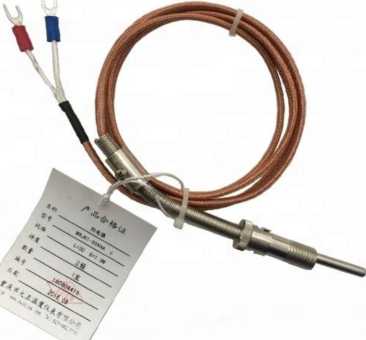

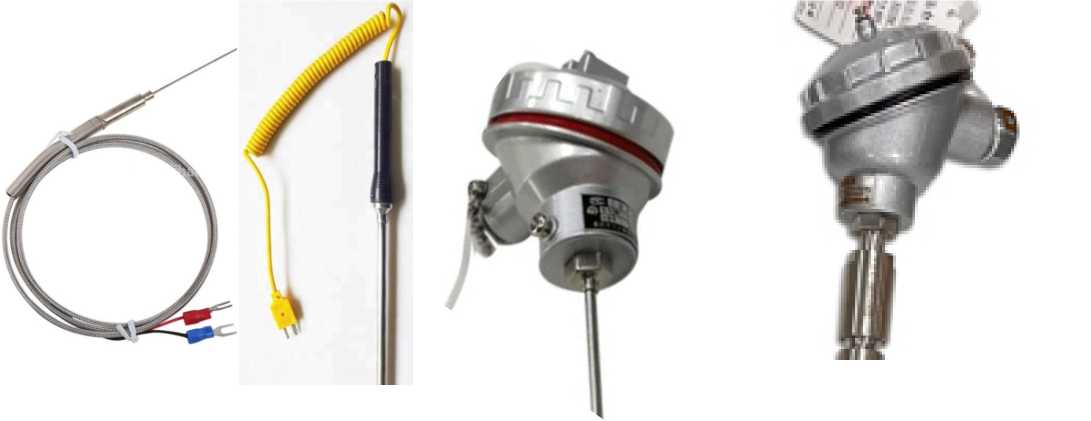

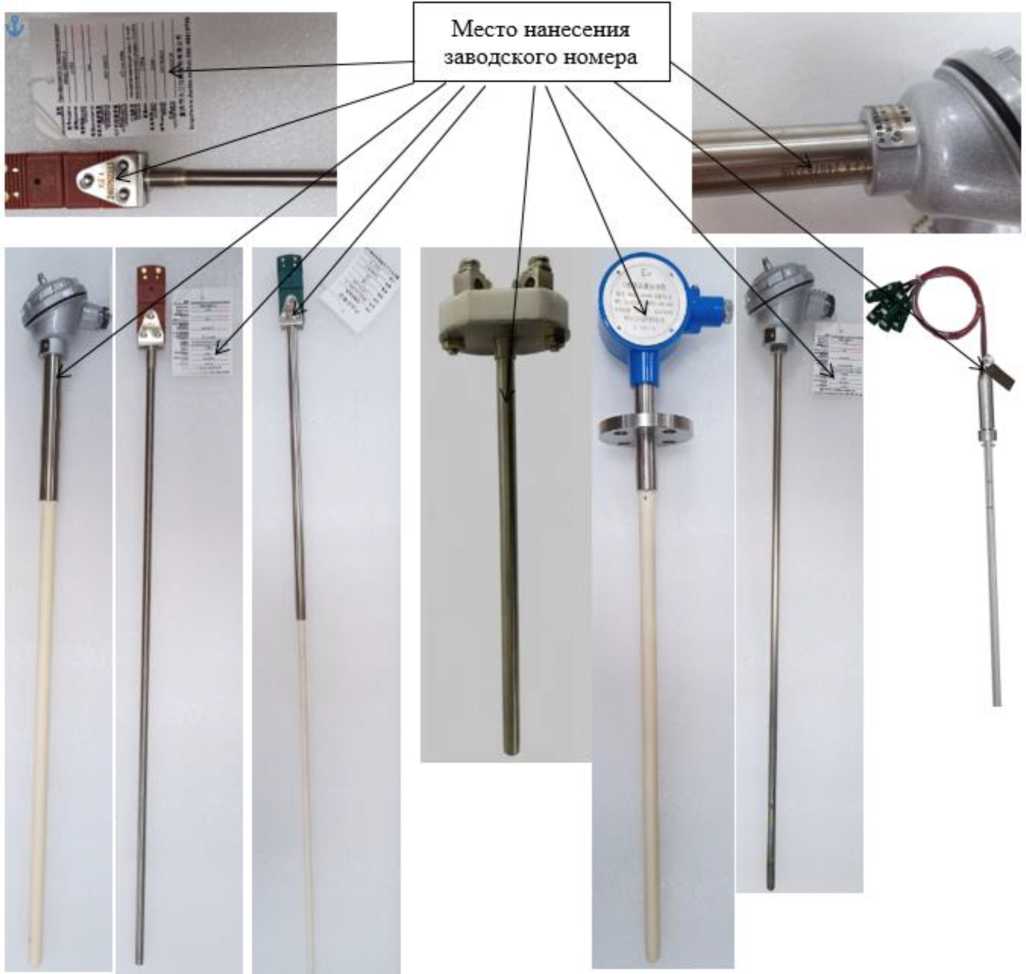

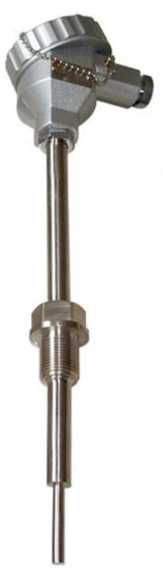

Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 2. Фото конструктивных исполнений ТП в соответствии с пунктом «3» кода заказа приведены на рисунке 3. Фото конструктивных исполнений защитной головки, разъема или вывода проводов ТП в соответствии с пунктом «6» кода заказа приведены на рисунке 4.

Цветовая гамма защитной головки и термопарного разъема может отличаться от приведенных на рисунках 2 - 3.

Пломбирование ТП не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на защитный чехол ТП и/или на маркировочную табличку, прикрепленную к защитной головке ТП или термопарному разъему (адаптеру) и/или на шильдик (или этикетку), прикрепленную (в зависимости от модели ТП) или к корпусу или к кабельному выводу, или к удлинительным проводам, способом, принятом на предприятии-изготовителе.

Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

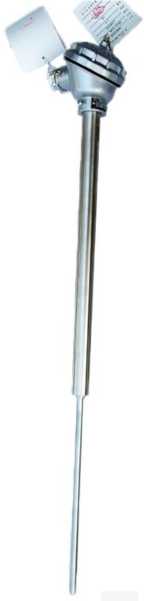

Рисунок 2 - Общий вид ТП с указанием мест нанесения заводского номера

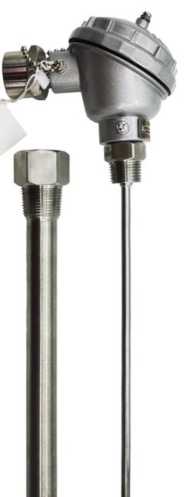

L - ТП с удлинительной шейкой

W - ТП с привариваемой втулкой

чехлом

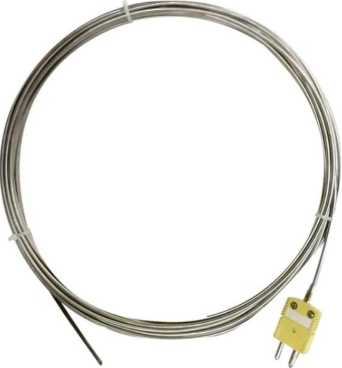

K - ТП кабельного типа

Q - ТП с подпружиненным

прямым углом

защитным чехлом

H - ТП с

исполнения

чехлом

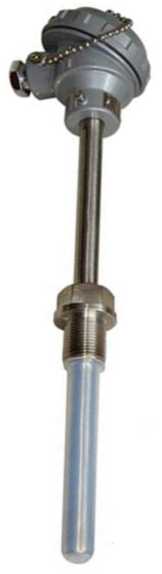

из карбида кремния

защитного чехла ПТФЭ

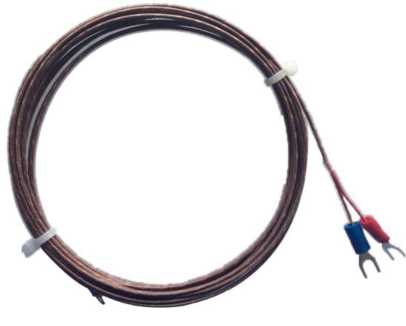

D - ТП из двух одножильных кабелей с минеральной изоляцией

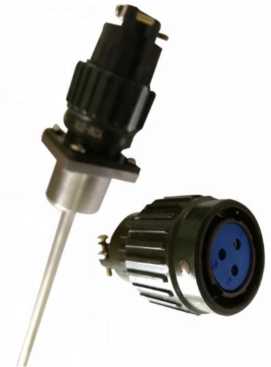

С - ТП для измерений температуры в двигателях

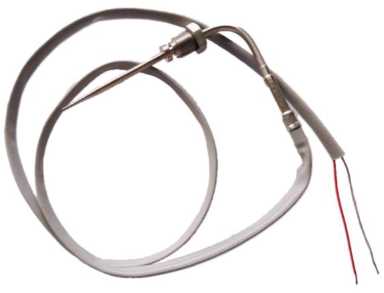

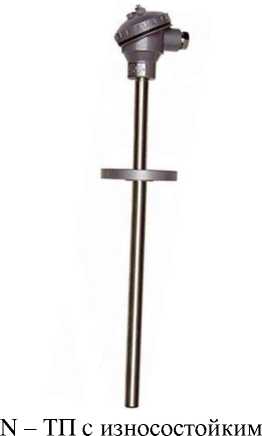

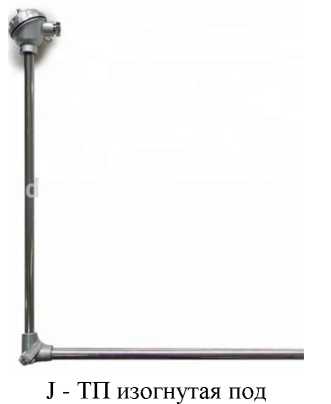

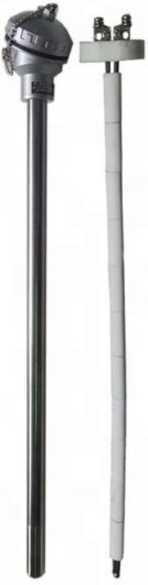

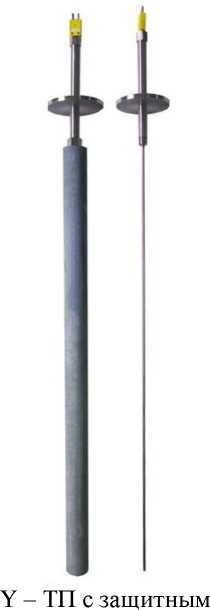

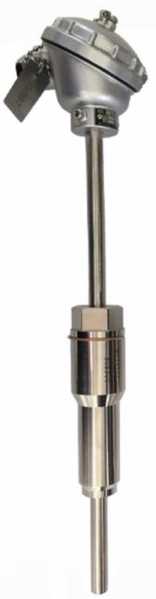

Рисунок 3 - Конструктивное исполнение ТП в соответствии с пунктом «3» кода заказа

9 - ТП с

держателем

2 - малая соединительная головка

3 - большая

соединительная головка

0 - исполнение ТП с

защитой от перегиба кабеля

1 - Клемная колодка

B - квадратная

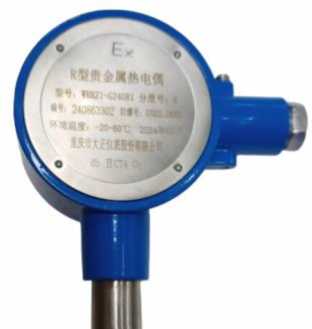

8 - соединительная головка из пластика

с порошковым

керамики

Е - большой адаптор

(термопарный разъём, до +260 °С)

С - малый    Z - ТП с

адаптор     металли-

(термопарный ческой

разъём)     клемной

колодкой

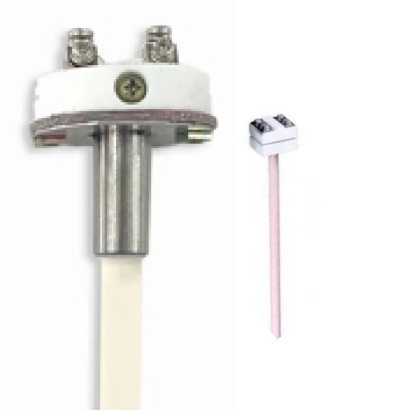

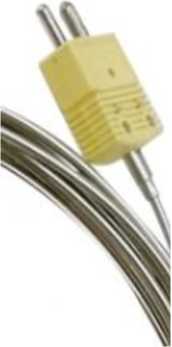

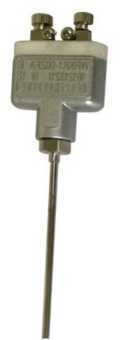

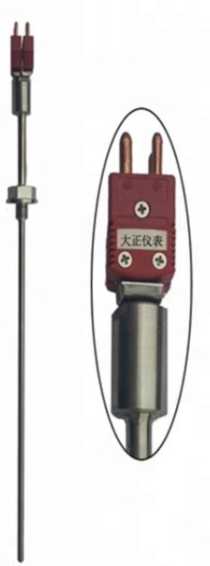

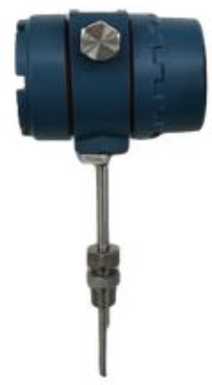

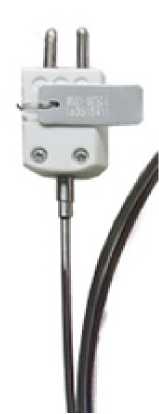

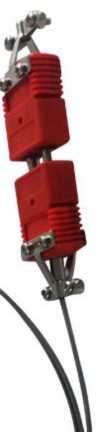

Рисунок 4 - Конструктивное исполнение защитной головки, разъема или вывода проводов ТП в соответствии с пунктом «6» кода заказа

Метрологические и основные технические характеристики ТП приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики

Примечания:

• ⁽¹⁾ Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие.

• ⁽²⁾ t - значение измеряемой температуры, °С.

• ⁽³⁾ - до 1900 °С - кратковременно.

• ⁽⁴⁾ - условное обозначение НСХ по ГОСТ Р 8.585-2001 (для типов «К», «N», «J», «Е», «Т», «R», «S», «В»), МЭК 60584-1:2013 (для типов «А» и «С»), GB/T 29822-2013 (для типа «D»).

Таблица 3 - Основные технические характеристики ТП

Таблица 4 - Показатели надежности ТП

наносится на титульный лист паспорта типографским способом.

Таблица 5 - Комплектность средств измерений

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия фирмы-изготовителя «Chongqing Duchin Instrument Co.Ltd.», Китай

Правообладатель

«Chongqing Duchin Instrument Co.,Ltd.», Китай Адрес: No.290, Feng Shixing Road, Beibei District, Chongqing, China Телефон: +86-13883406577

Факс: +86-023-68283753

E-mail: emily_chen@duchin.cn

Web-cafrrwww.duchinsensor.com

Изготовитель

«Chongqing Duchin Instrument Co.,Ltd.», Китай

Адрес: No.290, Feng Shixing Road, Beibei District, Chongqing, China

Телефон: +86-13883406577

Факс: +86-023-68283753

E-mail: emily_chen@duchin.cn

Web-cafrrwww.duchinsensor.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 66510-17                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплекты измерительные «Смарт-зонды Testo» предназначены для измерений температуры, относительной влажности воздуха, скорости воздушного потока, разности давлений, избыточного давления, абсолютного давления (вакуума) в системах отопления, вентиляции и кондиционирования.

Описание средства измерений

Комплекты измерительные «Смарт-зонды Testo» представляют собой набор измерительных модулей (далее смарт-зондов), каждый из которых выполняет измерение одного или двух параметров и совместимого мобильного устройства (смартфона или планшета). Мобильное устройство не входит в комплект поставки.

Каждый смарт-зонд состоит из электронного блока, одного или нескольких первичных преобразователей (датчиков) и беспроводного модуля Bluetooth®. Принцип действия смарт-зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающих в электронный блок, который преобразует их в цифровой сигнал и передает по беспроводному каналу Bluetooth^® на мобильное устройство на расстоянии до 20 метров от объекта измерений.

Смарт-зонды выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включения/выключения. Смарт-зонды не имеют собственного экрана, индикация результатов измерений возможна только на экране смартфона или планшета с предустановленным программным обеспечением (testo Smart Probes, testo Smart или другое совместимое приложение testo), или на экране совместимых средств измерений Testo. Питание смарт-зондов осуществляется от батареек или от аккумулятора (для модификации Testo 860i).

Смарт-зонды, входящие в комплект измерительный «Смарт-зонды Testo», имеют 11 модификаций, отличающиеся набором измеряемых величин, метрологическими характеристиками и конструктивным исполнением:

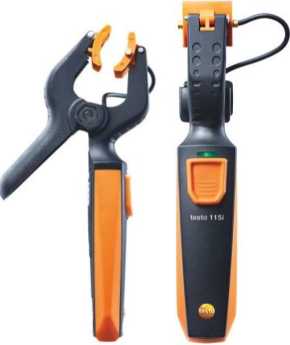

Смарт-зонд Testo 115i - предназначен для измерений температуры поверхности трубопроводов диаметров от 6 до 35 мм и представляет собой контактный термометр.

Смарт-зонд Testo 405i - предназначен для измерений температуры и скорости воздушного потока; представляет собой термоанемометр с обогреваемой струной. Имеет телескопическую трубку длиной до 400 мм.

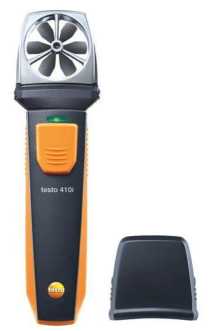

Смарт-зонд Testo 410i - предназначен для измерений температуры и скорости воздушного потока и представляет собой термоанемометр с крыльчаткой.

Смарт-зонд Testo 510i - предназначен для измерений разности давлений.

Смарт-зонд Testo 549i - предназначен для измерений избыточного давления.

Смарт-зонд Testo 552i - предназначен для измерений абсолютного давления (вакуума).

Смарт-зонд Testo 605i - предназначен для измерений температуры и относительной влажности воздуха.

Смарт-зонд Testo 805i - предназначен для неконтактных измерений температуры.

Смарт-зонд Testo 860i - предназначен для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению.

Смарт-зонд Testo 905i - предназначен для измерений температуры неагрессивных газовых сред.

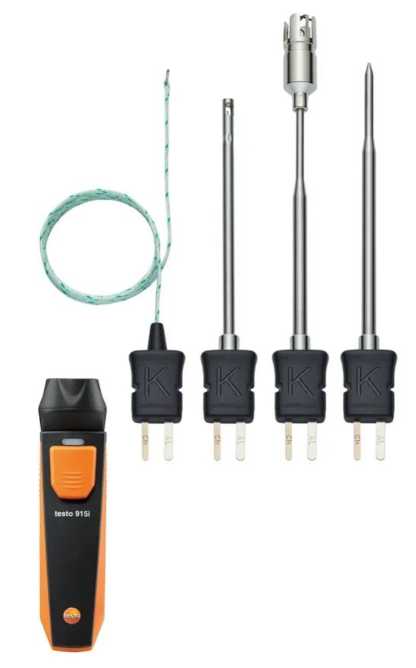

Смарт-зонд Testo 915i - предназначен для измерений температуры сменными датчиками.

Смарт-зонды могут иметь различные цветовые решения.

Нанесение знака поверки на комплекты измерительные «Смарт-зонды Testo» не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке или гравируется на корпусе Смарт-зонда и имеет цифровое или буквенно-цифровое обозначение, состоящего из арабских цифр и букв латинского алфавита, наносится способом термопечати на индивидуальную этикетку в указанном месте, указанном на рисунке 3.

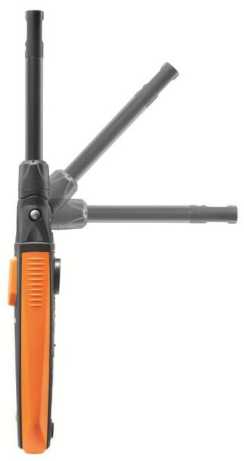

Общий вид смарт-зондов представлен на рисунках с 1 по 2.

Смарт-зонд

Testo 115i

Смарт-зонд

Testo 405i

Смарт-зонд

Testo 410i

Смарт-зонд

Testo 510i

Смарт-зонд

Testo 549i

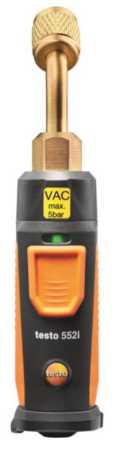

Смарт-зонд

Testo 552i

Смарт-зонд

Testo 605i

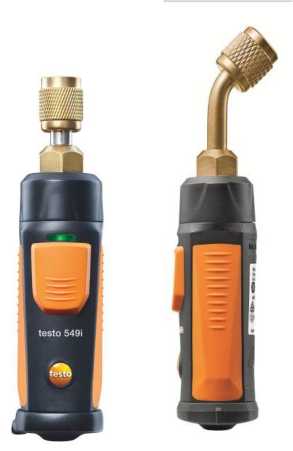

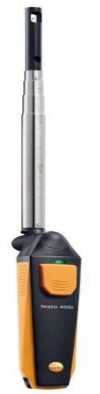

Рисунок 1 - Общий вид смарт-зондов

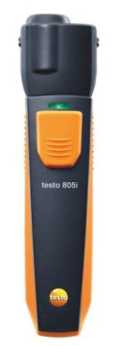

Смарт-зонд

Testo 805i

Смарт-зонд

Testo 905i

Смарт-зонд

Testo 915i

Смарт-зонд

Testo 860i

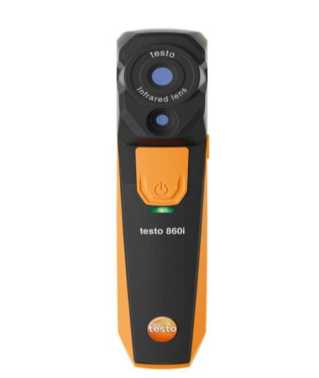

Рисунок 2 - Общий вид смарт-зондов

Место нанесения заводского номера

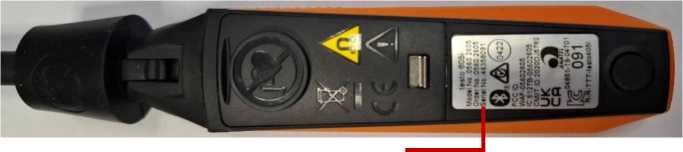

Рисунок 3 - Общий вид смарт-зондов с указанием места нанесения заводского номера

Пломбирование комплектов измерительных «Смарт-зонды Testo» не предусмотрено.

Программное обеспечение (ПО) комплектов измерительных «Смарт-зонды Testo» состоит из ПО смарт-зонда и ПО мобильного приложения.

Внутреннее (встроенное) программное обеспечение (ПО)   смарт-зондов,

устанавливается при их изготовлении и не имеет возможности считывания и модификации.

Конструкция смарт-зондов исключает возможность несанкционированного влияния на их ПО и измерительную информацию.

Уровень защиты встроенного в смарт-зонды ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО смарт-зондов представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения смарт-зондов

Получить информацию об актуальной версии ПО смарт-зондов, а также считать измерительную информацию можно с помощью мобильного приложения testo Smart Probes, testo Smart или другого совместимого приложения testo, устанавливаемого на смартфон или планшет.

Внешнее ПО testo Smart Probes, testo Smart или другое совместимое приложение testo, устанавливаемое самостоятельно на смартфон или планшет, находится в общем свободном доступе и является метрологически незначимым.

Метрологические и технические характеристики комплектов измерительных «Смарт-зонды Testo» приведены в таблицах с 2 по 4.

Таблица. 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики смарт-зондов Testo 915i в комплекте с подключенными сменными датчиками

Таблица 4 - Технические характеристики

наносится на титульный лист документов «Комплекты измерительные «Смарт-зонды Testo». Testo 115i, Testo 405i, Testo 410i, Testo 510i, Testo 549i, Testo 552i, Testo 605i, Testo 805i, Testo 905i, Testo 915i. Руководство по эксплуатации» и «Комплекты измерительные «Смарт-зонды Testo». Testo 860i. Руководство по эксплуатации» типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 5 - Комплектность средства измерений

приведены в п. 5 «Первые шаги» и п. 6 «Работа с приложением» документа «Комплекты измерительные «Смарт-зонды Testo». Testo 115i, Testo 405i, Testo 410i, Testo 510i, Testo 549i, Testo 552i, Testo 605i, Testo 805i, Testo 905i, Testo 915i. Руководство по эксплуатации» и п. 6 «Ввод в эксплуатацию» документа «Комплекты измерительные «Смарт-зонды Testo». Testo 860i. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

ГОСТ 8.107-81 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 140^-8 до 140³ Па»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Комплекты измерительные «Смарт-зонды Testo». Стандарт предприятия ES.SPT

Testo Instruments (Shenzhen) Co. Ltd., Китай

Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107 Тел. +86 755 26 62 67 60

E-mail: info@testo.com.cn

Web-сайт: www.testo.com

Testo SE & Co. KGaA, Германия

Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt

Телефон: +07 653 681-700

E-mail: info@testo.de

Web-сайт: www.testo.com

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Лист № 1 Регистрационный № 90195-23                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Измерители малых перемещений поверхностей PS-SAR2000 (далее - измерители) предназначены для измерений медленных смещений поверхностей объектов контроля.

Описание средства измерений

Измерители малых перемещений поверхностей PS-SAR2000 - приборы, принцип действия которых основан на радарной интерферометрии - методе измерений, использующим эффект интерференции электромагнитных волн. Метод заключается в формировании интерферограммы, которая представляет собой результат композиции двух радиолокационных изображений одного и того же участка поверхности, содержащих информацию об амплитуде и фазе сигнала.

Радиосигнал с выхода передающей антенны блока излучения излучается в сторону наблюдаемой поверхности, отражается от неё, возвращается в сторону блока излучения и регистрируется приёмной антенной. Измерители построены по принципу радаров с синтезированной апертурой (PCA).

За счёт непрерывного излучения радиосигнала и движения блока излучения в пространстве измеритель регистрирует пространственное положение (снимок) поверхности, в котором присутствует информация о фазе и амплитуде принятого отражённого сигнала относительно исходного излучаемого сигнала.

Далее измеритель выполняет интерферометрическую обработку двух снимков, текущего и предыдущего, и вычисляет смещение участков наблюдаемой поверхности.

При изменении положения источника отражения относительно базы, радиоволны от источника будут возвращаться на антенну с разной фазой. Анализ этих изменений даёт данные о смещении объекта путём сравнения информации о фазе отражённых сигналов от контролируемой поверхности объекта. Информация накапливается в результате последовательных циклов измерений. Один цикл измерений — это измерения, выполненные за один проход антенны по траектории сканирования. Величина измеряемого смещения пропорциональна разности фаз радиосигнала, чем больше разность фаз, тем больше смещение контролируемой поверхности объекта. Знак детектируемой разности фаз зависит от направления перемещения контролируемой поверхности объекта.

Основным компонентом измерителя является антенный блок, состоящий из передающей и приёмной антенн, а также позиционирующего устройства. Антенный блок с помощью узла вращения прикреплён через специальный соединитель к основному корпусу измерителя, в котором располагается привод. Основной корпус, через специальный соединитель, устанавливается на опорную часть, предназначенную для монтажа на месте стационарной установки измерителя при проведении измерений. На опорную часть также устанавливается электрический шкаф с разъёмами для подключения кабелей питания и передачи данных, источником бесперебойного питания и шлюзом мобильной сотовой связи.

Управление всеми компонентами, настройка, обработка данных и отображение результатов измерений осуществляется с использованием внешнего персонального компьютера (далее - ПК) c помощью программного обеспечения «MAS». Собранные данные сохраняются на ПК и могут передаваться на контрольный пункт. Подключение к компьютеру осуществляется с помощью кабеля или удалённого подключения с применением модема мобильной сотовой связи.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на основном корпусе измерителя.

Нанесение знака поверки на средство измерений не предусмотрено.

В процессе эксплуатации, измерители не предусматривают механических регулировок. Пломбирование не осуществляется.

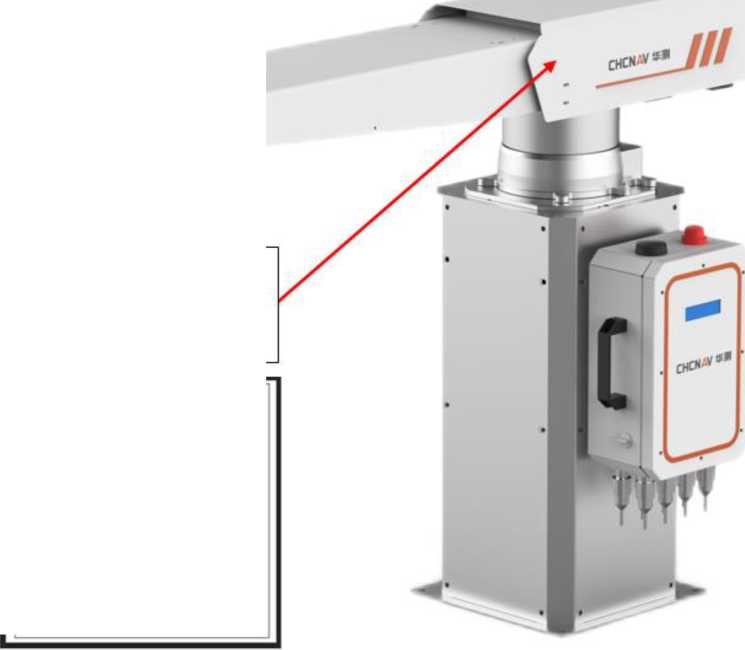

Общий вид измерителей малых перемещений поверхностей представлен на рисунке 1.

CHCNAV

Shanghai HuaCe Navigation Technology LTD.

599 GMn« Road. Butte* С. 201ЗД. SLuuihM. C hina

www.chcnav.com

Рисунок 1 - Общий вид измерителей малых перемещений поверхностей

Место нанесения маркировочной наклейки с заводским номером средства измерений

Nam* Ground Based SAR

Model PS-SAR2000

SN 20221205002

Измерители работают под управлением метрологически значимого программного обеспечения (далее - ПО) «MAS». Данное ПО обеспечивает интеграцию всех аппаратных компонентов измерителей, а также содержит набор программных модулей, которые предназначены для мониторинга и управления аппаратными узлами измерителя, а также для сбора, передачи и анализа поступающих данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

приведены в разделе 3 «Ввод в эксплуатацию системы PS-SAR2000. Программное обеспечение MAS» документа «Измерители малых перемещений поверхностей PS-SAR2000. Руководство по эксплуатации».

Локальная поверочная схема для средств измерений медленных смещений поверхностей объектов контроля № ЛПС-011-2024, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 24 октября 2024 г.

Стандарт предприятия Shanghai Huace Navigation Technology Ltd. Измеритель малых перемещений поверхностей PS-SAR2000

Shanghai Huace Navigation Technology Ltd, Китай

Адрес: 599 Gaojing Road, Building C, 201702, Shanghai, China

Тел.: +86 21 5426 0273

E-mail: marketing@chcnav.com

Shanghai Huace Navigation Technology Ltd, Китай

Адрес: 599 Gaojing Road, Building C, 201702, Shanghai, China

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адреса мест осуществления деятельности:

142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

155126, Ивановская обл., р-н Лежневский, СПК им. Мичурина;

142324, Московская обл., р-н Чеховский, СП Баранцевское, в районе д. Люторецкое;

142200, Московская обл., р-н Серпуховский, СНТ Калугино-2, в районе д. Калугино, уч-к 28

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164
