ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители комбинированные Testo 405, Testo 416, Testo 417, Testo 425
Назначение средства измеренийИзмерители комбинированные Testo 405, Testo 416, Testo 417, Testo 425 предназначены для измерений скорости воздушного потока в диапазоне от 0,1 до 40,0 м/с и температуры воздуха от минус 20 до плюс 70 °С (в зависимости от модели измерителя комбинированного).
Описание средства измеренийКонструктивно приборы состоят из измерительного зонда и блока индикации.
Измерители комбинированные Testo 405, Testo 425 представляют собой термоанемометр с обогреваемой струной для измерения скорости воздушного потока и температуры воздуха.

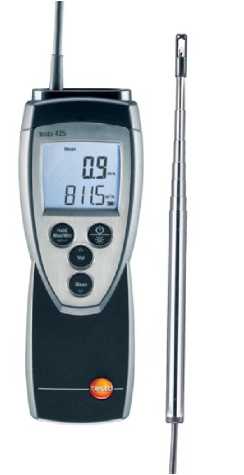

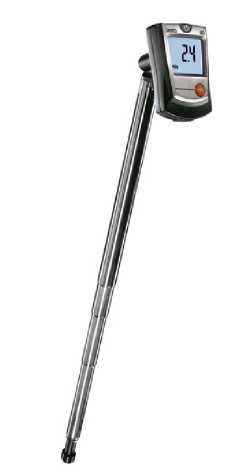

Измеритель комбинированный Testo 405 (рис. 1) снабжен телескопической рукояткой длиной до 300 мм, Testo 425 (рис. 2) - до 820 мм.
Рис. 1
Рис. 2
Принцип работы измерителей комбинированных Testo 405, Testo 425 при измерении скорости основан на измерении тока, которым нагревается платиновый терморезистор, помещенный в воздушный поток. При охлаждении терморезистора воздушным потоком увеличивается ток его подогрева для поддержания постоянного значения сопротивления. Увеличение тока подогрева прямо пропорционально скорости воздушного потока. В качестве чувствительного элемента для измерения температуры применён полупроводниковый термистор.
Измеритель комбинированный Testo 416 (рис. 3) представляет собой компактный анемометр с зондом-крыльчаткой диаметром 16 мм со стационарно закрепленной телескопической рукояткой длиной до 890 мм для измерения скорости воздушного потока в диапазоне от 0,6 до 40,0 м/с.
Рис. 3
Рис. 4

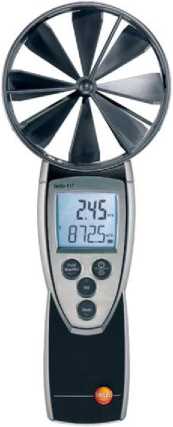

Измеритель комбинированный Testo 417 (рис. 4) представляет собой компактный анемометр со встроенной крыльчаткой диаметром 100 мм для измерения скорости воздушного потока в диапазоне от 0,3 до 20,0 м/с, температуры воздуха в диапазоне от 0 до плюс 50 °С. Дополнительный комплект Testo 417 с воронкой обеспечивает эффективные измерения на вентиляционных решетках, круглых потолочных диффузорах и тарельчатых клапанах воздуховодов.
Принцип действия измерителей комбинированных Testo 416, Testo 417 при измерении скорости основан на тахометрическом принципе преобразования скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, угловая скорость вращения которой линейно зависит от скорости измеряемого воздушного потока. Температура у Testo 417 измеряется с помощью встроенного термопреобразователя сопротивления.
Программное обеспечениеВнутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при
изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци он-ное наименование программного обеспечения |
Номер версии (идентификации-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Testo 405 firmware |
T405 v2.0.BIN |
2.00 |
C4B48FF3 |
CRC32 |
|
Testo 416 firmware |
T41x v1.00.dxt |
1.00 |
D748D28E |
CRC32 |
|
Testo 417 firmware |
T41x v1.00.dxt |
1.00 |
D748D28E |
CRC32 |
|
Testo 425 firmware |
Tx25.bin |
1.01 |
235FD20B |
CRC32 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.

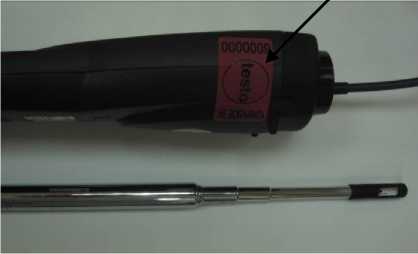

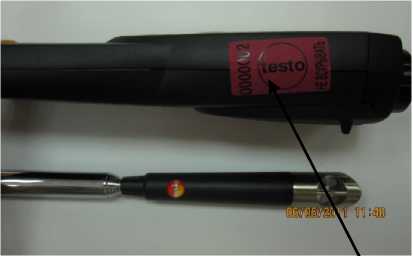

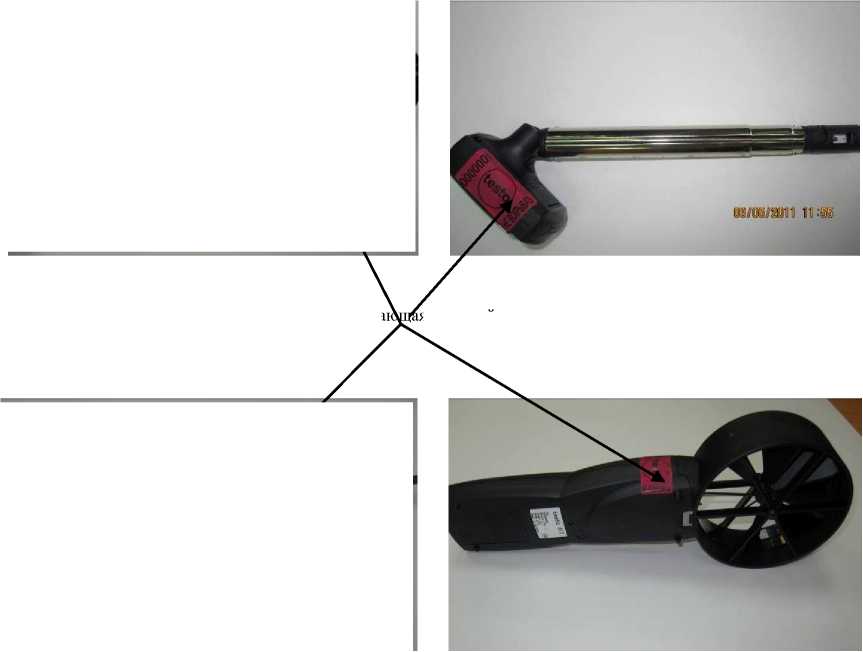

Стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с надписью «testo» (рис. 5).
Защитная разруша
Рис. 5
яся наклейка
Метрологические и технические характеристики измерителей комбинированные Testo 405, Testo 416, Testo 417, Testo 425 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Testo 405 |
Testo 416 |
Testo 417 |
Testo 425 |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений: - скорости воздушно-го |
от 0,1 до 10,0 м/с |
от 0,6 до 40,0 м/с |
от 0,3 до 20,0 м/с |
от 0,1 до 20,0 м/с |
|
потока, | ||||
|
- температуры |
от 0 до 50 °С |
- |
от 0 до 50 °С |
от - 20 до + 70 °С |
|
Диапазон показаний: - скорости воздушно-го |
от 0 до 10 м/c |
от 0 до 40 м/с |
от 0 до 20 м/с |
от 0 до 20 м/с |
|
потока, | ||||
|
- температуры |
от 0 до 50 °С |
- |
от 0 до 50 °С |
от - 20 до + 70 °С |
|
Значение единицы |
0,01 м/с |
0,1 м/с |
0,01 м/с |
0,01 м/с |
|
младшего разряда |
0,1 °С |
- |
0,1 °С |
0,1 °С |
|
Пределы допускаемых |
Av = ± | |||
|
значений основной |
(0,1+0,05V) |
Av = ± (0,2+0,05V) |
Av = ± |
Av = ± (0,1+0,05V) |
|
абсолютной |
в диапазоне |
(0,1+0,05V) | ||
|
погрешности: -скорости воздушного потока, м/с; |
(0,10...2,00) м/с Av = ± (0,3+0,05V) |
At = ± 0,5 в диапазоне (0...50)°С | ||
|
- температуры, °С |
в диапазоне (2,01^10,00) м/с At = ± 0,5 |
At = ± 0,5 |
At = ± 0,7 (в остальном диапазоне) |
|
1 |
2 |
3 |
4 |
5 |
|
Пределы допускаемой дополнительной абсолютной погрешности вызванной изменением темпера-туры на 1 °С от нор-мальной (20 ± 5) °С, м/с |
± 0,3Av |
- |
- |
± 0,3Av |
|
V - значение скорости воздушного потока, м/с; Av - пределы допускаемых значений основной абсолютной погрешности при измерении скорости воздушного потока, м/с; At - пределы допускаемых значений основной абсолютной погрешности при измерении температуры, °С | ||||
|
Рабочая среда |
воздух | |||
|
Напряжение питания, В |
4,5 |
9 |
9 |
9 |
|
Диапазоны рабочих температур, °С |
от 0 до 50 |
от - 20 до + 50 |
от 0 до 50 |
от - 20 до + 50 |
|
Относительная влажность, %, не более |
80 | |||
|
Диапазоны температуры хранения, °С |
от - 20 до + 70 |
от - 40 до + 85 |
от - 40 до + 85 |
от - 40 до + 85 |
|
Габаритные размеры (Д X Ш х В), мм, не более |
300 X 37 X 36 |
182 X 64 X 40 |
277 X 105 X 45 |
182 X 64 X 40 |
|
Масса, кг, не более |
0,115 |
0,325 |
0,230 |
0,285 |
|
Наработка на отказ, ч |
5000 |
5000 |
5000 |
5000 |
наносится в виде наклейки на оборотную сторону измерителя комбинированного и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений Комплектность средства измерения приведена в таблице 2.
Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
Измеритель комбинированный |
1 | |
|
Футляр |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется по методике поверки МП РТ 1574-2011, утвержденной ГЦИ СИ ФГУ «Ростест - Москва» 28 июля 2011 г.
Основные средства поверки приведены в таблице 3.
Таблица 3
|
Наименование средств измерений и оборудования |
Характеристики |
|
Климатическая камера «WK - 180/40» |
диапазон температуры от - 40 до + 180 °С, Atвоспр = ± 0,5 °С, А^ер = ± 1,0 °С, относительная влажность от 20 до 98 %, 6 = ± 2,5 % |
|
Установка аэродинамическая измерительная WK 81535 |
диапазон воспроизведения скорости воздушного потока от 0,1 до 40,0 м/с; A = ± (0,02 + 0,005V) м/с |
|
Наименование средств измерений и оборудования |
Характеристики |
|
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 |
диапазон измерений от - 50 до + 450 °С, 3 разряд |
|
Измеритель температуры многоканальный прецизионный МИТ 8.10 |
диапазон температуры от - 200 до + 962 °С, At = ± (0,0035 + 10-5-t) °С |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений изложены в руководствах по эксплуатации на измерители комбинированные Testo 405, Testo 416, Testo 417, Testo 425.
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным Testo 405, Testo 416, Testo 417, Testo 425-
1 Техническая документация изготовителя Testo AG, Германия.
-
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
3 ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока»;
-
4 ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
«Testo SE & Co. KGaA», Германия.
Юридический адрес: 79853, Deutschland, Lenzkirch, Testo-Strassel.
Фактический адрес: Deutschland, Postfach 1140, D-79849, Lenzkirch, Testo-Strasse1. Тел. +49 7653 681-0, +49 7653 681-100.
E-mail: info@testo.de, web: www.testo.de,www.testo.com.
ЗаявительООО «Тэсто Рус»
115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1.
Тел. (495) 221-62-13, факс (495) 221-62-16.
E-mail: info@testo.ru, web: www.testo.ru.
Испытательный центрГЦИ СИ ФГУ «Ростест-Москва»,
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail: info@rostest.ru, web: www.rostest.ru.
Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
