МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 февраля 2020 г.                                                  385

№__

Москва

О переоформлении свидетельства № 60122/2 об утверящении типа средства измерений «Корректоры газа потоковые ЕК280, ЕК290» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» (г. Арзамас) от 18 ноября 2019 г. №№ 1086-1,1087-1 приказываю:

• 1. Внести изменения в описание типа корректоров газа потоковых ЕК280, ЕК290, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 61911-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить поверку по документу ЛГТИ.407229.280 МП «ГСИ. Корректоры газа потоковые ЕК280, ЕК290. Методика поверки» (с изменением № 3), утвержденному ООО Центр Метрологии «СТП» 22 октября 2019 г.

• 3. Переоформить свидетельство № 60122/2 об утверждении типа

корректоров газа потоковых ЕК280,   ЕК290, зарегистрированных

в Федеральном информационном фонде по обеспечению единства измерений под номером 61911-15, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Действителен: с 06.11.2019 до 06,11.2020

\____—____

Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «25» февраля 2020 г. № 385

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры газа потоковые ЕК280, ЕК290 (далее - корректоры) предназначены для измерения давления, перепада давления, температуры, импульсных или цифровых сигналов от расходомеров и счетчиков газа и приведения объема газа (попутного, свободного нефтяного, факельного, природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух) к стандартным условиям по ГОСТ 2939-63.

Принцип действия корректоров основан на преобразовании количества импульсов в значение объема газа при рабочих условиях, измерении давления, перепада давления и температуры газа. По результатам измерения давления и температуры, а также введенного компонентного состава, корректор вычисляет коэффициент сжимаемости газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (для природного газа) или ГСССД МР 113-03 (для попутного, свободного нефтяного газов). Приведение объема газа к стандартным условиям осуществляется на основании рассчитанного или подстановочного значения коэффициента сжимаемости.

Корректоры состоят из корпуса, вычислительной платы, дисплея, клавиатуры, литиевых элементов питания, преобразователей давления, перепада давления и температуры, количество которых определяется по заказу. Дополнительно корректор может комплектоваться GSM/GPRS модемом, платой расширения интерфейса RS232/RS485 и внешним источником питания.

Корректор ЕК280 предназначен для работы с одним счетчиком газа, а корректор ЕК290 позволяет проводить измерения на одной или двух независимых измерительных линиях.

Корректоры обеспечивают выполнение следующих функций:

• - измерение давления в трубопроводе преобразователем абсолютного давления для приведения объема газа к стандартным условиям и/или преобразователями абсолютного/избыточного, перепада давления для контроля технологических параметров;

• - измерение температуры газа встроенными термопреобразователями сопротивления платиновыми по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) для приведения объема газа к стандартным условиям и/или контроля технологических параметров;

• - приведение объема газа к стандартным условиям;

• - обработка, отображение и хранение результатов измерений и вычислений;

• - прием/передача информации по цифровым интерфейсам связи;

• - прием/передача информации посредством GSM/GPRS связи;

• - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы.

Общий вид корректоров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

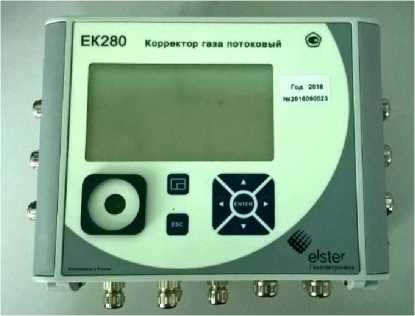

Корректор ЕК280

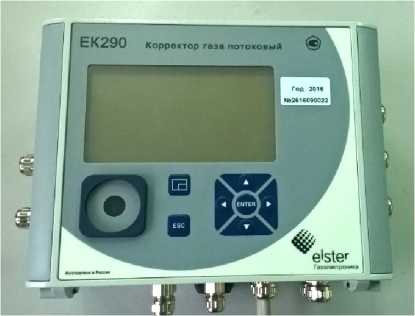

Корректор ЕК290 вид корректоров

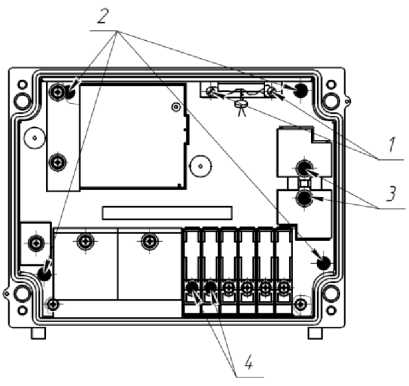

Корректор ЕК280

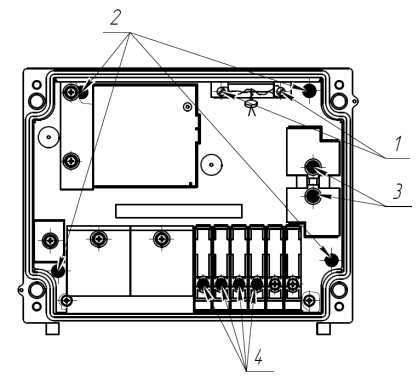

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест

Корректор ЕК290

нанесения знака поверки

Программное обеспечение

Корректоры имеют встроенное программное обеспечение (далее - ПО), которое разделено на метрологически значимую и незначимую части и обеспечивает реализацию функций корректора.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО корректора приведены в таблице 1.

Таблица 1 - Идентификационные данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Основные средства поверки:

• - калибратор многофункциональный DPI 620 (регистрационный номер в Федеральном информационном фонде 60401-15), диапазон измерения абсолютного/избыточного давления должен соответствовать диапазону поверяемого преобразователя, пределы допускаемой приведенной погрешности ±0,05 %;

• - измеритель температуры многоканальный прецизионный МИТ8.10 (регистрационный номер в Федеральном информационном фонде 19736-11), диапазон измерения от минус 200 до 125 °С, пределы допускаемой абсолютной погрешности ±(0,003+10^-5t) °С;

• - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (регистрационный номер в Федеральном информационном фонде 32777-06), диапазон измерения от минус 50 до 250 °С, абсолютная погрешность ±0,03 °С;

• - термостат LAUDA RE1050, воспроизведение температур от минус 50 до плюс 150 °С;

• - частотомер электронно-счетный Ч3-85/5 (регистрационный номер в Федеральном информационном фонде 56478-14), погрешность счета не более ±1 импульс;

• - генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде 53406-13), диапазон воспроизведения импульсного сигнала частотой от 10 мГц до 5 МГц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.

Знак поверки наносится в паспорт и на корректоры в соответствии с рисунком 2.

Сведения о методиках (методах) измерения приведены в эксплуатационных документах.

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчёта физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа

ТУ 4213-037-48318941-2014 (ЛГТИ.407229.280 ТУ) Корректоры газа потоковые ЕК280, ЕК290. Технические условия

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»,

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: 607224 г. Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д. 8а

Телефон: (83147) 7-98-00, 7-98-14 Факс: (83147) 7-22-41

Web-сайт: http://www.gaselectro.ru

Общество с ограниченной ответственностью «Метрологический центр СТП» (ООО «Метрологический центр СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5

Телефон: (843)214-20-98, факс: (843)227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа 30151-11.

в части вносимых изменений

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
