Номер по Госреестру СИ: 63515-16
63515-16 Преобразователи плотности и расхода
(CDM)
Назначение средства измерений:
Преобразователи плотности и расхода CDM предназначены для измерений плотности, расхода и температуры жидкости.

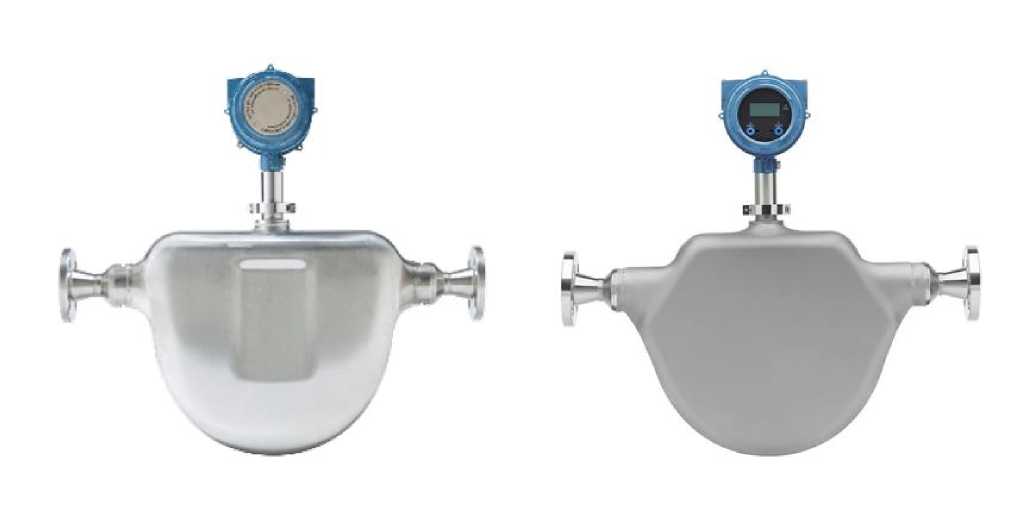

Внешний вид.
Преобразователи плотности и расхода
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.03.2026
Номер записи -
ID в реестре СИ - 377117
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CDM модификация CDM100P, CDM модификации CDM100Р, CDM модель CDM100P, CDM мод. CDM100P, CDM 100Р, CDM 100PА21MBAG00RAZZZ R2, CDM 100P, CDM 100D, CDM 100 Р, CDM 100 М, CDM 100 P, CDM 100 M, CDM , мод. CDM 100 Р, CDM, 100Р, 100P, 100 Р, 100, -,
Производитель
Изготовитель - Фирма "Micro Motion Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1458
Выдано извещений - 6
Кол-во периодических поверок - 906
Кол-во средств измерений - 347
Кол-во владельцев - 166
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 459 дн.
Приказы РСТ, где упоминается данный тип СИ
№2637 от 2021.11.24 О внесении изменений в сведения об утвержденных типах средств измерений 69082-17, 71647-18, 79613-20, 80125-20, 80735-20, 80779-20, 81024-21, 81025-21, 81026-21, 81750-21
№2557 от 2022.10.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3207 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3260 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№357 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№972 от 2023.05.05 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1373 от 2023.06.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№233 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№428 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№350 от 2016.03.28 Об утверждении типов средств измерений
№1024 от 2019.04.29 О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 495 на ПСП "Нижнекамск" МН "НПС "Калейкино"-Нижнекамский НПЗ"
№424 от 2020.02.27 О внесении изменений в описание типа СИ СИКН № 707 ПК "Шесхарис"
№430 от 2020.02.27 О внесении изменений в описание типа СИ Система измерений количества и показателей качества нефти № 706 ПК "Шесхарис"
№659 от 2020.03.31 ПРИКАЗ. О внесении изменений в описание типа СИ СИКН №1518 ПСП ЦПС Куюмбинского месторождения
№678 от 2020.04.01 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ СИКН № 1240
№1637 от 2020.10.02 О внесении изменений в описание типа СИ Система измерений количества и показателей качества нефти № 101 ПСП ПНН "Сковородино"
№2057 от 2020.12.09 О внесении изменений в описание типа на систему измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 2/625/4
№2054 от 2020.12.09 О внесении изменений в описание типа на систему измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 3/625/3
№2062 от 2020.12.09 О внесении изменений в описание типа на систему измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 7/625/2
№2211 от 2020.12.23 О внесении изменений в описание типа на Систему измерений количества и показателей качества нефти № 289 на ПСП "Шешма-Калейкино"
№2426 от 2020.12.31 О внесении изменений в описание типа на установку поверочную передвижную ГКС-1
№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений
№2456 от 2020.12.31 О внесении изменений в описание типа на СИКН передвижная каркасного типа № 5/587/6
№860 от 2021.05.28 О внесении изменений в сведения об утвержденном типе средства измерений
№921 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№1923 от 2021.09.01 О внесении изменений в сведения об утвержденном типе средств измерений Система измерений количества и показателей качества нефти №1555 на ПСП «Ленск»
№2101 от 2021.09.23 О внесении изменений в сведения об утвержденных типах средств измерений
№2116 от 2021.09.27 Об утверждении типов средств измерений
№2115 от 2021.09.27 Об утверждении типов средств измерений
№2722 от 2021.12.06 О внесении изменений в сведения об утвержденном типе средств измерений 80548-20
№2677 от 2021.11.30 О внесении изменений в сведения об утвержденных типах средств измерений 74848-19, 77526-20, 80782-20
№2746 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2854 от 2021.12.14 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2857 от 2021.12.14 О внесении изменений в сведения об утвержденном типе средств измерений 69494-17
№3017 от 2021.12.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№3015 от 2021.12.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№20 от 2022.01.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
№221 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (22)
№222 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
№277 от 2022.02.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
№416 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№548 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
№671 от 2022.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№902 от 2022.04.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№919 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№979 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1022 от 2022.04.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1051 от 2022.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1175 от 2022.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1192 от 2022.05.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1417 от 2022.06.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1428 от 2022.06.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1480 от 2022.06.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1588 от 2022.06.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1957 от 2022.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2106 от 2022.08.23 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 августа 2021 г. № 1784 «Об утверждении типов средств измерений»
№2145 от 2022.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№2253 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№2520 от 2022.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2533 от 2022.10.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2993 от 2022.11.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3041 от 2022.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)
№3278 от 2022.12.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№403 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№535 от 2023.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№571 от 2023.03.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№730 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№784 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№936 от 2023.05.02 ПРИКАЗ_Об утверждении типов средств измерений (19)
№946 от 2023.05.03 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 9 июня 2022 г. № 1417 «Об утверждении типов средств измерений»
№1054 от 2023.05.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1051 от 2023.05.22 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 апреля 2020 г. № 841 «Об утверждении типов средств измерений»
№1091 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1160 от 2023.06.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1220 от 2023.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1252 от 2023.06.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1539 от 2023.08.01 ПРИКАЗ_Об утверждении типов средств измерений (12)
№2126 от 2023.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2454 от 2023.11.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1787 от 2023.09.04 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2391 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2700 от 2023.12.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2756 от 2023.12.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2767 от 2023.12.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№135 от 2024.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№432 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№730 от 2024.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№788 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№837 от 2024.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи плотности и расхода (CDM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63515-16 Преобразователи плотности и расхода (CDM) Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
20270-12 Плотномеры (ПЛОТ-3 ) ЗАО "Авиатех" (РОССИЯ г.Арзамас) |
Все средства измерений ЗАО "Авиатех"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14660-12 10.05.2022 |
Расходомеры электромагнитные, 8700 Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
63515-16 28.03.2026 |
Преобразователи плотности и расхода, CDM Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79217-20 23.09.2025 |
Расходомеры-счетчики вихревые, 88 Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
86654-22 |
Счетчики-расходомеры массовые Micro Motion, CMF300 Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Плотномеры (ПЛОТ-3 )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 53 | 0 | 48 | 1 | 53 | 0 | 48 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 20 | 2 | 0 | 20 | 0 | 18 | 0 | 18 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 74 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 20 | 1 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 101 | 2 | 42 | 55 | 0 | 100 | 42 | 54 | |
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 35 | 35 | 0 | 0 | 35 | 35 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 137 | 11 | 2 | 126 | 0 | 127 | 2 | 125 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 45 | 0 | 41 | 0 | 41 | 0 | 41 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 28 | 0 | 26 | 0 | 26 | 0 | 26 | |||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 69 | 2 | 31 | 35 | 2 | 43 | 20 | 20 | |
| ООО "СНГ" (RA.RU.312390) | 28 | 5 | 18 | 2 | 1 | 24 | 18 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 15 | 2 | 13 | 0 | 15 | 2 | 13 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 28 | 1 | 3 | 19 | 0 | 28 | 3 | 19 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 27 | 22 | 5 | 0 | 27 | 22 | 5 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 17 | 0 | 17 | 0 | 15 | 0 | 15 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 22 | 0 | 0 | 0 | 17 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 63 | 1 | 48 | 0 | 54 | 1 | 41 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 117 | 4 | 1 | 104 | 0 | 81 | 0 | 81 | |
| ООО НПП "ГКС" (RA.RU.312000) | 41 | 1 | 1 | 40 | 0 | 39 | 1 | 38 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 6 | 0 | 5 | 0 | 6 | 0 | 5 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 19 | 1 | 4 | 1 | 0 | 5 | 4 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 42 | 2 | 0 | 34 | 0 | 39 | 0 | 31 | |
| ФГУП "ВНИИР" (74) | 72 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 15 | 0 | 11 | 0 | 15 | 0 | 11 | ||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 15 | 4 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (РОСС RU.0001.310325) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Уфа (RA.RU.310667) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 32 | 7 | 0 | 32 | 0 | 27 | 0 | 27 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 111 | 22 | 1 | 110 | 1 | 70 | 0 | 70 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ТРАНСНЕФТЬ-МЕТРОЛОГИЯ"(АО "ТРАНСНЕФТЬ-МЕТРОЛОГИЯ") | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Плотномеры (ПЛОТ-3 )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4704 | 8405 |
|
ФБУ Воронежский ЦСМ Воронежская область |
5431 | 8405 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3681 | 8405 |
|
ФБУ Пермский ЦСМ Пермский край |
8736 | 8405 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
11988 | 8405 |
Программное обеспечение
Преобразователь оснащен встроенным программным обеспечением. Встроенное программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователя. Конфигурирование прибора может осуществляться с кнопок встроенного индикатора или дистанционно по имеющимся цифровым протоколам HART, Foundation Fieldbus или Modbus с помощью полевых коммуникаторов (например, Rosemount 475) или программно-аппаратных комплексов на базе ПК (например, Micro Motion ProLink® III).
Уровень защиты программного обеспечения «Высокий» в соответствии с P 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное программное обеспечение |
|
Номер версии ПО (идентификационный номер ПО) |
не ниже 1.62 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО) |
- |
Поверка
Поверкаосуществляется по документу МП 02-221-2015 с изменением №1 «ГСИ. Преобразователи плотности и расхода CDM. Методика поверки», утвержденному ФГУП «УНИИМ» 24 мая 2017 г.
Основные средства поверки:
-рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024. Диапазон измерений от 300 до 1300 кг/м3, абсолютная погрешность ±0,1 кг/м3;
-поверочные жидкости: н-гептан по ГОСТ 25828 (3номинальное значение 683 кг/м3), изооктан по ГОСТ 12433 (номинальное значение 697 кг/м3), керосин (номинальное значение 795 кг/м3), н-нонан по ТУ 6-09-373 (номинальное значение 710 кг/м3), н-декан по ТУ 6-09-3614-73 (номинальное значение 730 кг/м3), масло трансформаторное ГК по ТУ 38.1011025-85 (при 15 °С плотность менее 898,4 кг/м3), дистиллированная вода по ГОСТ 6709 (номинальное значение 998 кг/м3), хлористый метилен по ГОСТ 9968 (номинальное значение 1330 кг/м3), нефть, светлые и темные нефтепродукты;
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558. Диапазон измерений от минус 50 до плюс 210 °С, абсолютная погрешность от ±0,05 до ±0,1 °С;
-рабочий эталон единицы расхода 2-го разряда по ГОСТ 8.142 (установка расходомерная поверочная или эталонный расходомер). Диапазон измерений от 0,7 до 17 м3/ч, относительная погрешность ±0,5 %;
-эталон 2 разряда единицы силы постоянного электрического тока по ГОСТ 8.022. Диапазон измерений от 4 до 20 мА, приведенная погрешность ±0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
ИНН: 7705130530
Адрес: Россия, 115054, г. Москва, ул. Дубининская, д. 53, стр. 5
Тел. +7 (495) 995-95-59,
Факс +7 (495) 424-88-50
E-mail: Info.Ru@Emerson.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: Россия, 620075, г. Екатеринбург, ул. Красноармейская, 4 Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия преобразователей плотности и расхода CDM (далее-преобразователи) при измерениях плотности основан на измерении резонансной частоты колебания чувствительных элементов преобразователя, зависящей от плотности заполняющей их жидкости. Принцип действия преобразователей при измерениях расхода жидкости основан на измерении силы Кориолиса, возникающей в чувствительных элементах преобразователя при прохождении через них потока жидкости. Принцип действия преобразователей при измерениях температуры основан на измерении электрического сопротивления термопреобразователей сопротивления, зависящего от температуры окружающей их жидкости.
Конструктивно преобразователи состоят из:
-
- первичного измерительного преобразователя (ПИП) и четырех термопреобразователей сопротивления, расположенных в корпусе преобразователя, снабженном двумя присоединительными фланцами;
-
- вторичного преобразователя (электронного блока), установленного на корпусе преобразователя.
ПИП состоит из двух U-образных чувствительных элементов, совершающих колебания под воздействием электромагнитной катушки возбуждения, и двух сенсорных электромагнитных катушек, измеряющих параметры колебаний чувствительных элементов.
В электронном блоке расположены клеммный блок, имеющий два резьбовых отверстия для кабельных вводов, и плата электроники. Снаружи на электронном блоке может располагаться двухстрочный жидкокристаллический экран.
На основании результатов измерений параметров колебаний чувствительных элементов преобразователя и электрического сопротивления термопреобразователей сопротивления электронный блок вычисляет плотность, расход и температуру рабочей среды, значения которых могут быть отображены на жидкокристаллическом экране преобразователя и(или) переданы на внешние средства измерений и устройства, в том числе вычислители, измерительно-вычислительные комплексы и устройства обработки и отображения информации, через выходные каналы и коммуникационные порты.
Электронный блок преобразователей позволяет подключать к ним по HART протоколу внешние средства измерений и датчики (например, преобразователь давления - для компенсации результатов измерений плотности и расхода). Преобразователь может вычислять различные дополнительные параметры, в том числе: значение плотности жидкости, приведенное к стандартным условиям, концентрацию компонента рабочей среды, массовый расход, нетто или брутто продукта, и прочие диагностические и расчетные значения.
Преобразователи выпускаются в двух модификациях: CDM100P и CDM100М, отличающихся метрологическими и техническими характеристиками.
Степень защиты оболочки преобразователей от воздействия твердых предметов и воды соответствует IP 67 по ГОСТ 14254-2015.
Преобразователи соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность преобразователей обеспечивается видами взрывозащиты взрывонепроницаемые оболочки "d", искробезопасная электрическая цепь «i», а так же выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенном для использования во взрывоопасных средах.
Общий вид преобразователя приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователя
Пломбирование преобразователей не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь CDM100P или CDM100M1-* |
CDM100 |
1 шт. |
|
Руководство по установке |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
Методика поверки |
МП 02-221-2015 с изменением № 1 |
1 экз. |
|
1) в соответствии с заказом, дополнительно может поставляться комплект запасных частей и принадлежностей, соединительные части для подключения преобразователя к измерительной точке в соответствии с условиями контракта на поставку | ||
Метрологические характеристики преобразователей нормированы с учетом ПО и приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение | |
|
CDM100P |
CDM100M | |
|
1 |
2 |
3 |
|
Диапазон показаний плотности жидкости, кг/м3 |
от 0 до 3000 | |
|
Диапазон измер ений плотности жидкости, кг/м3 |
от 600 до 1100 (по заказу от 300 до 1300) | |
|
Пределы допускаемой основной абсолютной погрешности измерений плотности1), кг/м3 |
±0,1 |
±0,2 (стандартное исполнение); ±0,1 (со специальной калибровкой) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений плотности за счет изменения давления рабочей среды на 0,1 МПа от давления при калибровке1^ кг/м3 |
±340"3 |
±640"3 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений плотности за счет изменения температуры рабочей среды на 1 °С относительно температуры при калибровке1^ кг/м3 |
±540"3 |
±1,5-10’2 |
|
Диапазон измерений массового расхода, кг/ч |
от 700 до 17000 | |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,7 до 17,0 | |
|
Пределы допускаемой относительной погрешности измерений массового и объемного расхода, % |
±5 | |
|
Диапазон измерений температуры рабочей среды, °С |
от -50 до +204 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,15 +0,002-|t|) | |
|
Пределы допускаемой основной приведенной погрешности аналогового сигнала (4-20) мА, % |
±0,05 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой дополнительной приведенной погрешности аналогового сигнала (4-20) мА за счет изменений температуры окружающей среды на 1 °С относительно температуры калибровки, % |
±0,005 | |
|
Примечания 1) Пределы допускаемой абсолютной погрешности измерений плотности (в кг/м3) определяются следующим образом: для модели CDM100P как ±(0,1+0,005-|t-tk|+ 0,03-|P-Pr|), или ±0,3 (при условии: 0,2 > 0,005-|t-tk|+ 0,03-|P-Pr|); для модели CDM100M стандартного исполнения как ±(0,2+0,015-|t-tk|+ 0,06-|P-Pr|), или ±0,3 (при условии: 0,1 > 0,015-|t-tk|+ 0,06-|P-Pr|); для модели CDM100M со специальной калибровкой как ±(0,1+0,015-|t-tk|+ 0,06-|P-Pr|), или ±0,3 (при условии: 0,2 > 0,015-|t-tk|+ 0,06-|P-Pr|), где t - температура рабочей среды, °C; tR - температура рабочей среды при калибровке (градуировке) преобразователя, °C; Р - давление рабочей среды, МПа; Рк - давление рабочей среды при калибровке (градуировке) преобразователя, МПа | ||
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение | |
|
CDM100P |
CDM100M | |
|
Давление рабочей среды, МПа, не более |
15 |
10 |
|
Напряжение питания постоянного тока, В |
от 19,6 до 28,0 | |
|
Потребляемая мощность, Вт, не более |
1,1 | |
|
Выходные сигналы 1) |
аналоговый (4-20) мА, |
частотный (200-1200) Гц, |
|
цифровые HART, Modbus, Foundation Fieldbus | ||
|
Габаритные размеры средства измерения, мм, не более: стандартная комплектация: -длина |
683 | |
|
-высота |
552 | |
|
-ширина |
163 | |
|
с опцией совместимости с 7835/7845: -длина |
1022 | |
|
-высота |
552 | |
|
-ширина |
163 | |
|
Масса, кг, не более |
20 (стандартная комплектация) | |
|
30 (с опцией совместимости с 7835/7845) | ||
|
Рабочие условия эксплуатации: (температура), °С |
от -40 до +65 | |
|
Средний срок службы, лет |
15 | |
|
п конфигурация преобразователя определяется при заказе. | ||
