ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »             2025 г. № ²⁸²¹

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Преобразователи температуры термоэлектрические

ПТТ-99

С

97272-25

зав. № 250100

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (ООО «ТИСО-ТочМаш+»), г. Казань ИНН 1655339357

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование- ТочМаш+» (ООО «ТИСО- ТочМаш+»), г. Казань ИНН 1655339357

ОС

МП- НИЦЭ-052-25 «ГСИ. Преобразователи температуры термо-электрические ПТТ-99. Методика поверки»

2 года

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование- ТочМаш+» (ООО «ТИСО-ТочМаш+»), г. Казань ИНН 1655339357

ООО «НИЦ «ЭНЕРГО», г. Москва

31.10.2025

2.

Преобразователи температуры термоэлектрические

ПТТ- 158М1

С

97273-25

зав. № 250002

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (ООО «ТИСО-ТочМаш+»),

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование- ТочМаш+» (ООО «ТИСО- ТочМаш+»),

ОС

МП- НИЦЭ-053-25 «ГСИ. Преобразователи температуры термо-электрические ПТТ-158М1.

2 года

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование- ТочМаш+» (ООО «ТИСО-ТочМаш+»),

ООО «НИЦ «ЭНЕРГО», г. Москва

31.10.2025

г. Казань ИНН 1655339357

г. Казань ИНН 1655339357

Методика поверки»

г. Казань ИНН 1655339357

3.

Система измерений количества и показателей качества нефти прие-мо-сдаточного пункта (ПСП) товарной нефти для объекта «Нефтепровод-отвод «ВСТО-Хабаровский НПЗ»

Обозначение отсутствует

Е

97274-25

1673-13

Акционерное общество «Научноинженерный центр «ИН- КОМСИ- СТЕМ» (АО НИЦ «ИН-КОМСИ- СТЕМ»), г. Казань ИНН 1660002574

Акционерное общество «Научно инженерный центр «ИН- КОМСИ- СТЕМ» (АО НИЦ «ИН-КОМСИ- СТЕМ»), г. Казань ИНН 1660002574

ОС

МП 1605/13112292025 «Государствен-ная система обеспечения единства измерений. Система измерений количества и показателей качества нефти приемосдаточного пункта (ПСП) товарной нефти для объекта «Нефтепровод-отвод «ВСТО-Хабаровский НПЗ». Методика поверки»

1 год

Акционерное общество «Научноинженерный центр «ИН-КОМСИ-СТЕМ» (АО НИЦ «ИН-КОМСИ-СТЕМ»), г. Казань ИНН 1660002574

ООО ЦМ «СТП», г. Казань

16.05.2025

4.

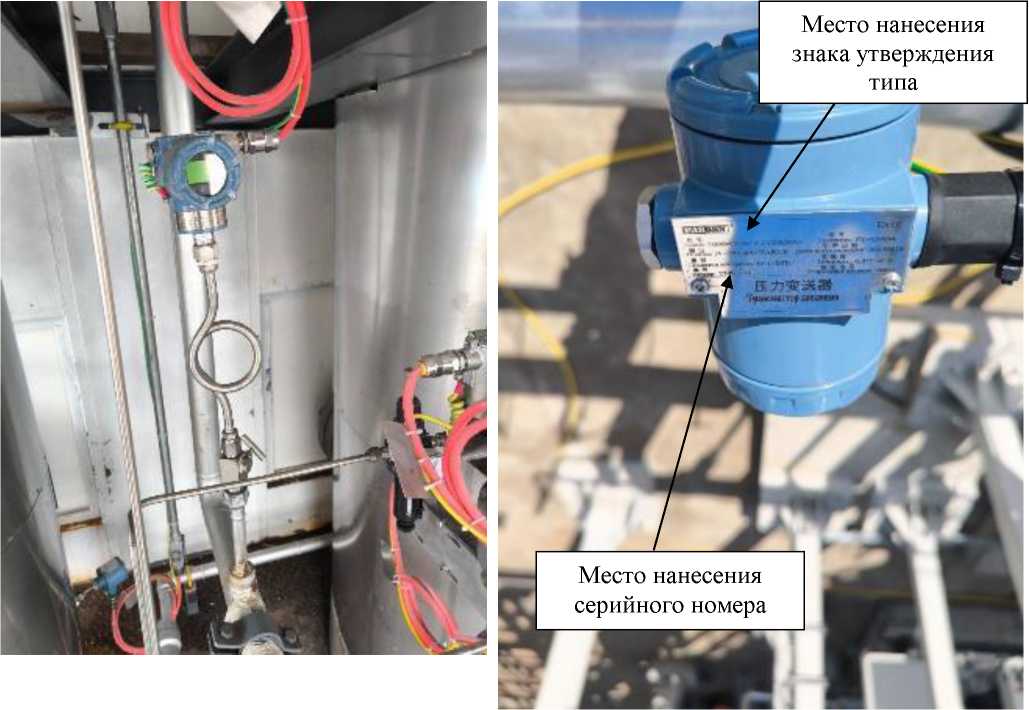

Трансмиттеры давления

PS6000- CR-Da- C1F-C

Е

97275-25

PS6000-CR-Da- C1F-C- 1/G/S/ZN/QT с сер. №№: 23081692, 23081693, 23081695, 23081696, 23081699, 23081711,

Guangdong Parsen Industrial Technology Co., Ltd, Китай

Guangdong Parsen Industrial Technology Co., Ltd, Китай

ОС

МП- НИЦЭ-125-25 «ГСИ. Трансмиттеры давления PS6000-CR-Da- C1F-C

2 года

Общество с ограниченной ответственностью «Нефтегазовые инновации» (ООО «Нефтегазовые инновации»), г. Москва ИНН

ООО «НИЦ «ЭНЕРГО», г. Москва

24.06.2025

23081715, 23081716, 23081718, 23081719, 23081720, 23081721, 23081723; PS6000- CR-Da-dF-С- 1.6/G/S/ZN/QT с сер. № 23081724; PS6000-CR-Da- C1F-C-6/G/S/ZN/QT с сер. №№: 23081714, 23081717, 23081722; PS6000- CR-Da-C1F-C- 10/G/S/ZN/QT с сер. №№: 23081694, 23081697, 23081698, 23081700, 23081701, 23081702, 23081703, 23081704, 23081705, 23081706, 23081707, 23081708, 23081709, 23081710, 23081712, 23081713

Методика поверки»

7728748450

5.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммер-

Обозначение отсутствует

Е

97276-25

024

Акционерное общество «Но-вокуйбышев-ская нефтехимическая компания» (АО «ННК»), Са-

Акционерное общество «Но-вокуйбышев-ская нефтехимическая компания» (АО «ННК»), Са-

ОС

МП СМО-2609-2025 «ГСИ. Система ав-томатизи-рованная информа-

4 года

Общество с ограниченной ответственностью «Проектный институт комплексной автоматиза-

ООО «ПИ КА», г. Вла димир

26.09.2025

ческого учета электроэнергии (АИИС КУЭ) АО «Новокуйбышевская нефтехимическая компания»

марская обл., г. Новокуйбышевск ИНН 6330017980

марская обл., г. Новокуйбышевск ИНН 6330017980

ционно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Новокуйбышевская нефтехимическая компания». Методика поверки»

ции» (ООО «ПИКА»), г. Владимир ИНН 3328009874

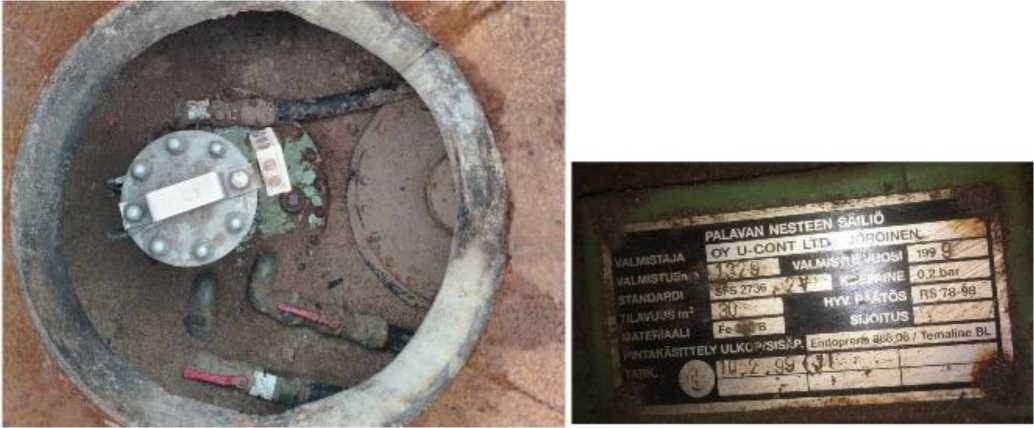

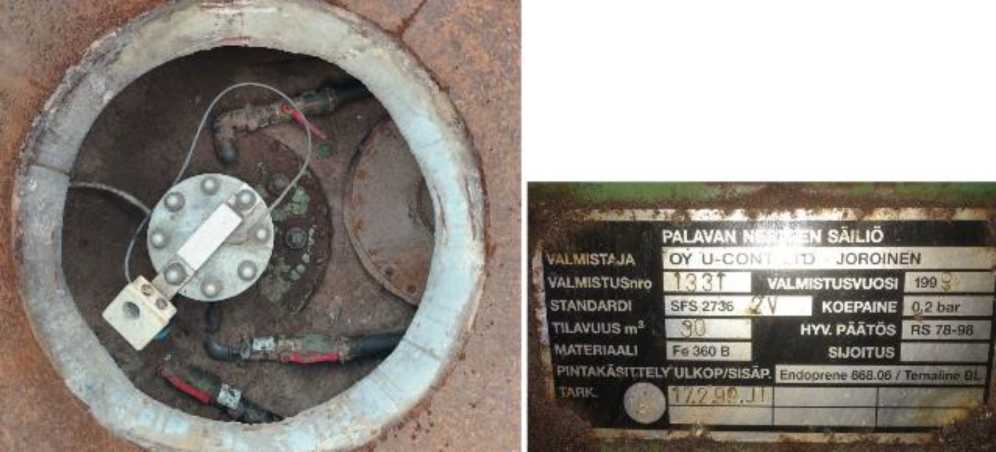

6.

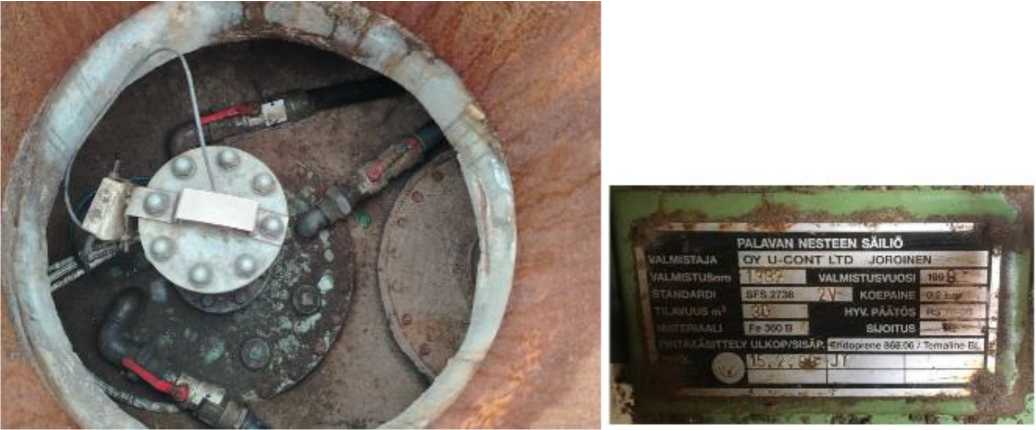

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-30

Е

97277-25

Зав №№ 1328 1329, 1330, 1331, 1332

Oy U-Cont Ltd, Финляндия (изготовлены в 1999 г.)

Oy U-Cont Ltd, Финляндия

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизон тальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «Тат-нефть-АЗС-Северо-Запад» (ООО «Тат-нефть-АЗС-Северо-Запад»), г. Санкт-Петербург ИНН 7810145092

ООО «Метро-КонТ», г. Казань

10.10.2025

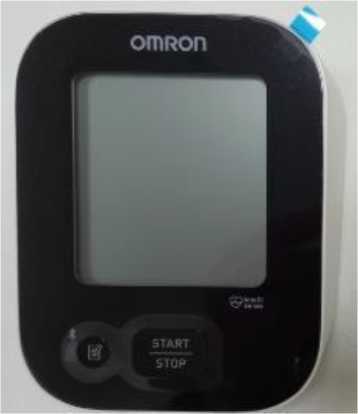

7.

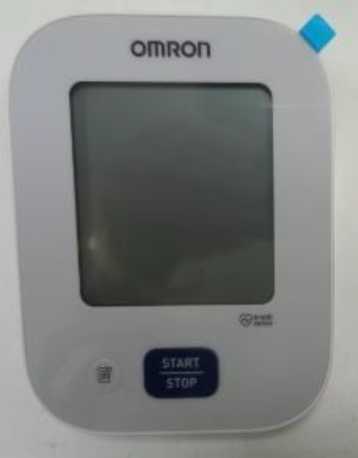

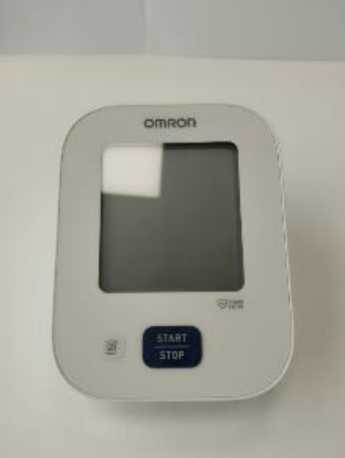

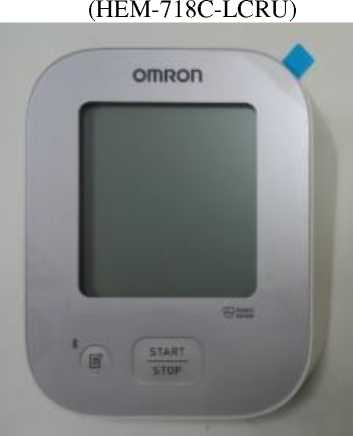

Измерители артериального давления и частоты пульса автоматические

OMRON

С

97278-25

модификация M1 Basic (HEM-718A- RU) сер. № 202503000006L, сер. № 202503000007L; модификация X1 Basic (HEM-718A- RUO) сер. № 202503000006L, сер. №

OMRON HEALTHCAR E Co., Ltd., Япония; Производственная площадка OMRON DALIAN Co., Ltd., Китай

OMRON HEALTHCAR E Co., Ltd., Япония

ОС

Р 1323565.2. 001-2018 «ГСИ. Ре-коменда-ции по метрологии. Измерители ар-териально-го давле-

2 года

Акционерное Общество «Комплект-Сервис» (АО «Комплект-Сервис»), г. Москва ИНН 7703012997

ФГБУ «ВНИИОФИ», г. Москва

10.09.2025

202503000007L; модификация M1 Basic (HEM-718A-CRU) сер. № 202503000006L, сер. № 202503000007L; модификация X1 Basic (HEM-718A-CRUO) сер. № 202503000006L, сер. № 202503000007L; модификация M1 Plus (HEM-718A-LCRU) сер. № 202503000006L, сер. № 202503000007L; модификация M2 Basic (HEM-718C-CRU) сер. № 202503000006L, сер. № 202503000007L; модификация X2 Basic (HEM-718C-CRUO) сер. № 202503000006L, сер. № 202503000007L; модификация M2 Plus (HEM-718C-LCRU) сер. № 202503000006L, сер. № 202503000007L; модификация X2 Plus (HEM-718C-LCRUO) сер. № 202503000006L,

ния неинвазивные. Методика поверки»

сер. № 202503000007L; модификация M2 Connect (HEM-718CT1-FLCRU) сер. № 202503000006L, сер. № 202503000007L; модификация X2 Connect (HEM-718CT1-FLCRUO) сер. № 202503000006L, сер. № 202503000007L

8.

Тераомметры

Metrel

С

97279-25

Модификация MI 3211 с серийным № 24260061, модификация MI 3215 с серийным № 24260177

«METREL d.o.o.», Словения

«METREL d.o.o.», Словения

ОС

МП- НИЦЭ-110- 25 «ГСИ. Тераомметры Metrel. Методика поверки»

2 года

Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»), г. Санкт-Петербург ИНН 7805508583

ООО «НИЦ «ЭНЕРГО», г. Москва

23.09.2025

9.

Система измерений количества и показателей качества нефти мобильная (МСИКН) для объекта «Мобильный приемосдаточный пункт (МПСП) товарной

Обозначение отсутствует

Е

97280-25

24052

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»), г. Томск ИНН 7020037139

Акционерное общество «Русско-Реченское» (АО «Русско-Реченское»), г. Тюмень ИНН 8910002614

ОС

НА.ГНМЦ. 0837-25 МП «ГСИ. Система измерений количества и показателей качества нефти мобильная (МСИКН) для объекта «Мобильный приемо-

1 год

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»), г. Томск ИНН 7020037139

АО «Нефтеав-томатика», г. Казань

12.08.2025

нефти АО «Русско-Реченское» ООО «ИЦ ГазИнформ-Пласт» ОФТ.05.3301 .00.00.00.00. 00.00

сдаточный пункт (МПСП) товарной нефти АО «Русско-Реченское» ООО «ИЦ ГазИн-форм Пласт» ОФТ.05.33 01.00.00.00 .00.00.00. Методика поверки»

10.

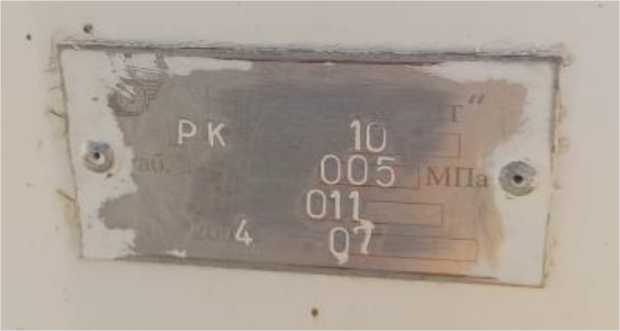

Резервуар стальной вертикальный

Рк-10

Е

97281-25

Зав. № 011

Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат» (ООО «НПО Агрегат»), Московская обл., г. Чехов ИНН 5048019584

Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат» (ООО «НПО Агрегат»), Московская обл., г. Чехов ИНН 5048019584

ОС

МП 01092025 «ГСИ. Резервуар стальной вертикальный Рк-10. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ЧУКО- ТАЭРОСБЫТ» (ООО «ЧУКО-ТАЭРО-СБЫТ»), Чукотский Автономный Округ, р-н Анадырский, пгт. Угольные Копи ИНН 8709014664

ООО «Метро- КонТ», г. Казань

14.10.2025

11.

Модули вво да-вывода

AddFEM PoCo Plus 6DL3100 -8AC05

Е

97282-25

LBMO434779, LBMO434782

Фирма Siemens AG, Германия

Общество с ограниченной ответственностью «Современные Технологии Газовых Турбин» (ООО «СТГТ»), Ленинградская

ОС

МИ 253999 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных,

3 года

Общество с ограниченной ответственностью «Современные Технологии Газовых Турбин» (ООО «СТГТ»), Ленинградская обл., Муници-

ФБУ «НИЦ ПМ - Ростест», г. Москва

19.09.2025

обл., Муниципальный р-н Ломоносовский, г.п. Вил-лозское ИНН 7804027534

управляющих, программно-технических комплексов. Методика поверки»

пальный р-н Ломоносовский, г.п. Вил-лозское ИНН 7804027534

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТ-Энерго» для энергоснабжения АО «Калининградский янтарный комбинат» площадка 1

Обозна чение отсутствует

Е

97283-25

243

Общество с ограниченной ответственностью «РТ- Энергоэффективность» (ООО «РТ- Энерго»), г. Москва ИНН 7729663922

Общество с ограниченной ответственностью «РТ-Энергоэффективность» (ООО «РТ-Энерго»), г. Москва ИНН 7729663922

ОС

МП ЭПР-812-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТ-Энерго» для энергоснабжения АО «Калининград-ский янтарный комбинат» площадка 1. Методика поверки»

4 года

Общество с ограниченной ответственностью «Энерго-ПромРесурс» (ООО «Энер-гоПромРе-сурс»), Московская обл., г. Красногорск ИНН 5024145974

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

17.10.2025

13.

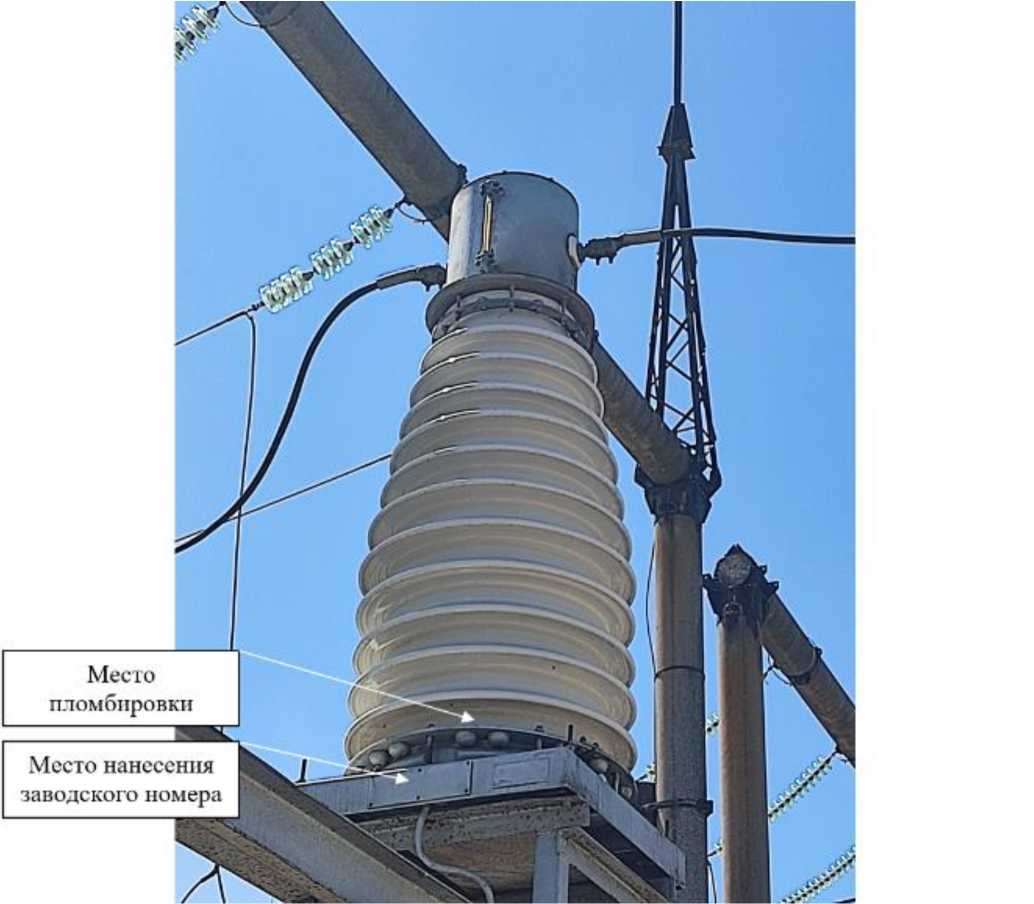

Трансформатор тока

ТФЗМ 150A-I У1

Е

97284-25

зав. № 4089

ПО «Запо-рожтрансфор-матор», г. Запорожье (изго-

ПО «Запо-рожтрансфор-матор», г. Запорожье

ОС

ГОСТ 8.217-2024 «ГСИ. Трансфор-

4 года

Общество с ограниченной ответственностью «Энер-

ФБУ «НИЦ ПМ - Ростест», г. Москва

27.10.2025

товлен в 1991 г.)

маторы тока. Методика поверки»

Тест» (ООО «ЭнерТест»), Московская обл., г. Химки ИНН 7716741740

14.

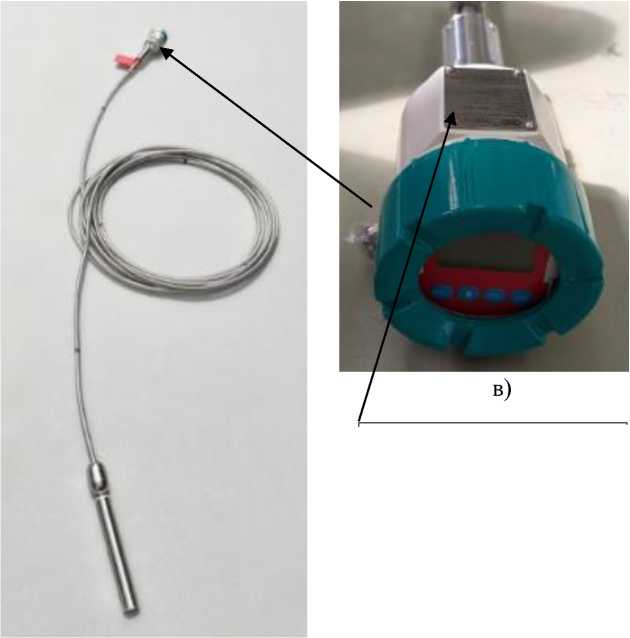

Уровнемеры магнито-стрикцион-ные

MS

С

97285-25

модификация MS22 с зав. №№ HS024051059, HS024051061; модификация MS13 с зав. № HS024051060

Chongqing Chuanyi Auto mation Co., Ltd. Measurement & Control Technology Branch, Китай

Chongqing Chuanyi Automation Co., Ltd. Measurement & Control Technology Branch, Китай

ОС

РТ-МП-752-2082025 «ГСИ. Уровнемеры магни-тострикци-онные MS. Методика поверки»

3 года

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

19.09.2025

15.

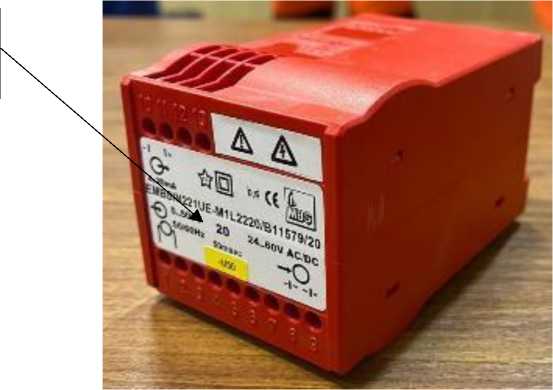

Преобразователи измерительные напряжения переменного тока

EMBSIN 221 UE

Е

97286-25

2, 20

Фирма MBS AG, Германия

Фирма MBS AG, Германия

ОС

РТ-МП-1508-201/32025 «ГСИ. Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE. Методика поверки»

4 года

Общество с ограниченной ответственностью «Современные Технологии Газовых Турбин» (ООО «СТГТ»), Ленинградская обл., м.р-н Ломоносовский, г.п. Виллоз-ское ИНН 7804027534

ФБУ «НИЦ ПМ - Ростест», г. Москва

25.09.2025

16.

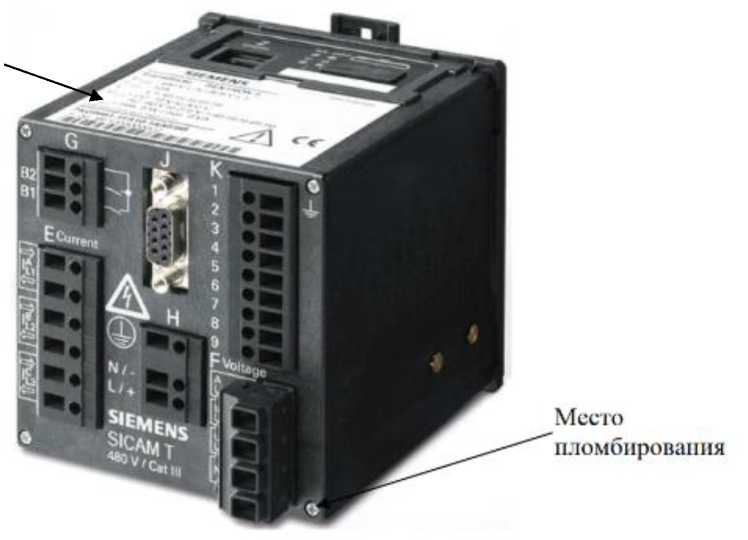

Преобразователи измерительные цифровые

SICAM T 7KG966 1

Е

97287-25

GF2011503081, GF2011503080, GF2011503079

Фирма «Siemens AG», Германия

Фирма «Siemens AG», Германия

ОС

РТ-МП-813-201/32025 «ГСИ. Преобразователи измерительные цифровые SICAM T 7KG9661. Методика

4 года

Общество с ограниченной ответственностью «Современные Технологии Газовых Турбин» (ООО «СТГТ»), Ленинградская обл., м.р-н Ломоносовский,

ФБУ «НИЦ ПМ - Ростест», г. Москва

25.09.2025

поверки»

г.п. Виллоз-ское ИНН 7804027534

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

2821

№_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   декабря 2025 Г. №   2821

Лист № 1 Регистрационный № 97272-25                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры термоэлектрические ПТТ-99

Назначение средства измерений

Преобразователи температуры термоэлектрические ПТТ-99 (далее - преобразователи) предназначены для измерений температуры газообразных сред.

Описание средства измерений

Принцип действия преобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободного конца преобразователей.

Преобразователи представляют собой неразборную конструкцию. В одном корпусе размещены два одинаковых рабочих конца, каждый рабочий конец образует два сваренных между собой термоэлектрода. Материал термоэлектродов преобразователей - хромель (положительный), алюмель (отрицательный). Термоэлектроды изолированы между собой и от корпуса.

Противоположные концы термоэлектродов приварены к соответствующим винтам, расположенным в головке преобразователя. Винты установлены на термоцементе в керамический изолятор и закреплены при помощи гаек. Винты являются свободными концами преобразователя.

Съем сигнала производится с винтов преобразователя, к которым с помощью наконечников подсоединяются компенсационные провода. Для закрепления наконечников служат самоконтрящиеся гайки.

Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.

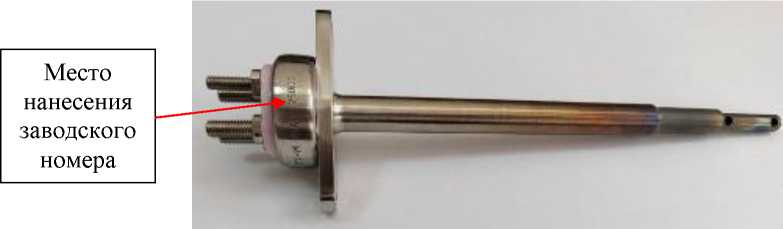

Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

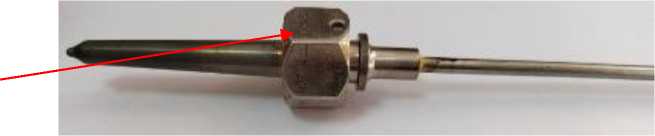

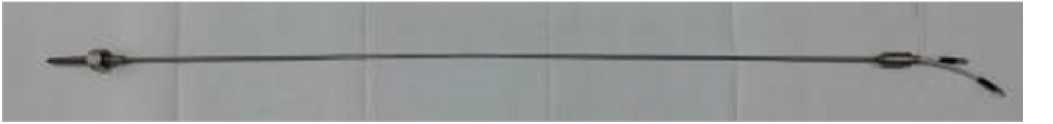

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Рабочий диапазон измерений температуры, °С	от +300 до +700
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001	K
Пределы допускаемого отклонения ТЭДС от НСХ, мВ	±0,12

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Электрическое сопротивление изоляции МОм, не менее:
- при температуре от +15 °С до +35 °С и относительной влажности от	0,5 п; 0,02 2)
45 % до 80 %
- при температуре рабочего конца +(700±50) °С	0,05
- после воздействия повышенной влажности до 100 % при	0,02
температуре +35 °C
Габаритные размеры, мм, не более:
- длина монтажной части	160
- диаметр монтажной части	11
- длина погружаемой части	160
- длина наружной части	33,5
Масса, кг, не более	0,17
Условия эксплуатации:
- температура в зоне рабочего конца	от 0 до +900
- рабочая температура окружающей среды в зоне головки, °С	от -60 до +200
- предельная температура окружающей среды в зоне головки, °С	от -60 до +250
- относительная влажность при температуре +35 °С, %	до 100
|( При первичной поверке.
2) При периодической поверке.

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	20
Средняя наработка до отказа, ч	100000

Знак утверждения типа

наносится на титульный лист этикетки и руководства по технической эксплуатации типографским способом. Нанесение знака утверждения типа на преобразователи не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь температуры термоэлектрический	ПТТ-99	1 шт.
Этикетка	ТСВУ.405221.001ЭТ	1 экз.
Руководство по технической эксплуатации *	ТСВУ.405221.001РЭ	1 экз.
Наконечник Х	-	2 шт.
Наконечник А	-	2 шт.
* Поставляется на партию преобразователей.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Работа» документа ТСВУ.405221.001РЭ «Преобразователь температуры термоэлектрический ПТТ-99. Руководство по технической эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТСВУ.405221.001ТУ «Преобразователь температуры термоэлектрический ПТТ-99. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»

(ООО «ТИСО-ТочМаш+»)

Адрес юридического лица: 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1

ИНН 1655339357

Изготовитель

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»

(ООО «ТИСО-ТочМаш+»)

Адрес: 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1

ИНН 1655339357

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    декабря 2025 Г. №   ²⁸²¹

Лист № 1 Регистрационный № 97273-25                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры термоэлектрические ПТТ-158М1

Назначение средства измерений

Преобразователи температуры термоэлектрические ПТТ-158М1 (далее -преобразователи) предназначены для измерений температуры воздуха, охлаждающего ротор турбины низкого давления.

Описание средства измерений

Принцип действия преобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободного концов преобразователей.

Преобразователи представляют собой неразборную конструкцию, состоящую из штуцера с накидной гайкой, термопарного кабеля, соединительной втулки и термоэлектродных проводов с термоэлектродными наконечниками.

Концы термоэлектродных жил (хромелевой и алюмелевой) кабеля, сваренные между собой и со штуцером, образуют рабочий конец преобразователя. Противоположные концы термоэлектродных жил кабеля внутри соединительной втулки соединены с соответствующими термоэлектродными проводами, заканчивающимися наконечниками для подсоединения к компенсационным проводам.

Короткий выводной конец с маркировкой «Х» (хромелевый) имеет положительную полярность, длинный конец с маркировкой «А» (алюмелевый) — отрицательную. Выводные концы являются свободным концом преобразователя.

Накидная гайка служит для закрепления преобразователя на изделии.

Заводской номер наносится на гайку преобразователей методом гравировки в виде цифрового кода.

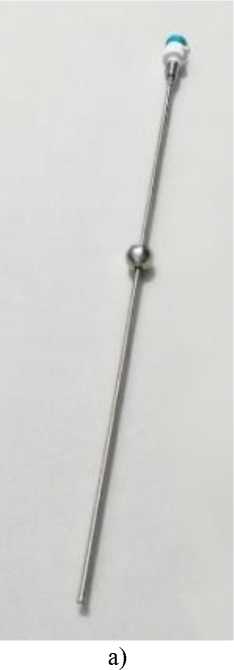

Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Рабочий диапазон измерений температуры, °С	от 0 до +650
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001	K
Класс допуска по ГОСТ Р 8.585-2001	2

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина монтажной части	56
- диаметр монтажной части	12,5
- длина погружаемой части	56
- длина наружной части	1048
Масса, кг, не более	0,17
Условия эксплуатации:
- предельная температура окружающей среды, °С:
- в зоне соединительной втулки и выводных концов	от -60 до +200
- в зоне гайки и термопарного кабеля	от -60 до +420
- в зоне рабочего конца	от -60 до +800

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	30
Средняя наработка до отказа, ч	100000

Знак утверждения типа

наносится на титульный лист этикетки и руководства по технической эксплуатации типографским способом. Нанесение знака утверждения типа на преобразователи не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь температуры термоэлектрический	ПТТ-158М1	1 шт.
Этикетка	ТСВУ.405221.015ЭТ	1 экз.
Руководство по технической эксплуатации *	РТТ158М1^81^01003-00	1 экз.
* Поставляется на партию преобразователей.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Работа» документа РТТ158М1-AG81F-01003-00 «Преобразователь температуры термоэлектрический ПТТ-158М1. Руководство по технической эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТСВУ.405221.015ТУ «Преобразователь температуры термоэлектрический ПТТ-158М1. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»

(ООО «ТИСО-ТочМаш+»)

Адрес юридического лица: 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1

ИНН 1655339357

Изготовитель

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»

(ООО «ТИСО-ТочМаш+»)

Адрес: 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1

ИНН 1655339357

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ «__   » декабря 2025 Г. №   282 1

Регистрационный № 97274-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) товарной нефти для объекта «Нефтепровод-отвод «ВСТО-Хабаровский НПЗ»

Назначение средства измерений

Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) товарной нефти для объекта «Нефтепровод-отвод «ВСТО-Хабаровский НПЗ» предназначена для автоматизированных измерений массы нефти при ведении приемо-сдаточных операций.

Описание средства измерений

Принцип действия системы измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) товарной нефти для объекта «Нефтепровод-отвод «ВСТО-Хабаровский НПЗ» (далее - СИКН) основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации входных сигналов, поступающих по измерительным каналам объемного расхода, от средств измерений давления, температуры, плотности и влагосодержания. СИКН реализует косвенный метод динамических измерений массы нефти по результатам измерений объемного расхода нефти.

Массу брутто нефти вычисляет система обработки информации по реализованному алгоритму, используя результаты измерений объемного расхода, давления, температуры и плотности нефти.

Массу нетто нефти вычисляет система обработки информации, как разность массы брутто нефти и массы балласта, используя полученные результаты лабораторных испытаний массовой доли воды, механических примесей и массовой концентрации хлористых солей.

К настоящему типу средства измерений (далее - СИ) относится СИКН с заводским номером 1673-13.

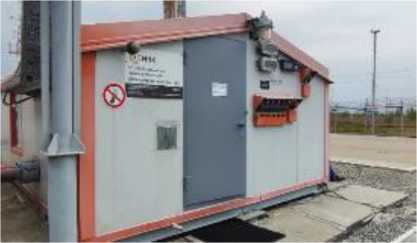

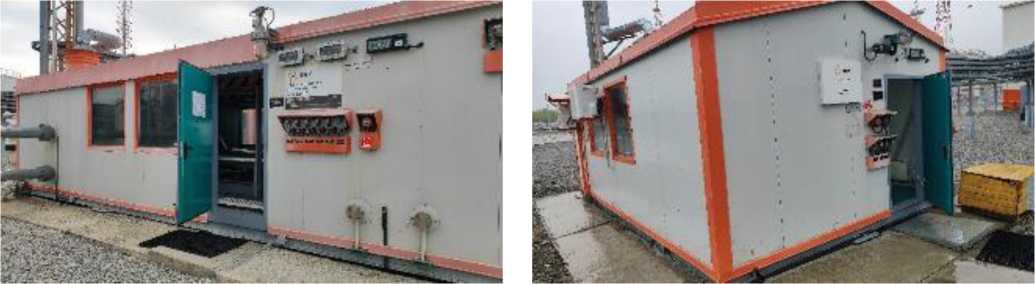

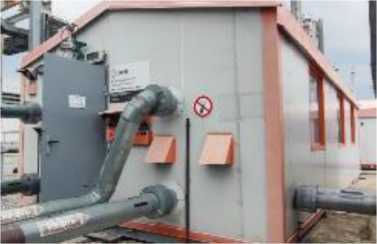

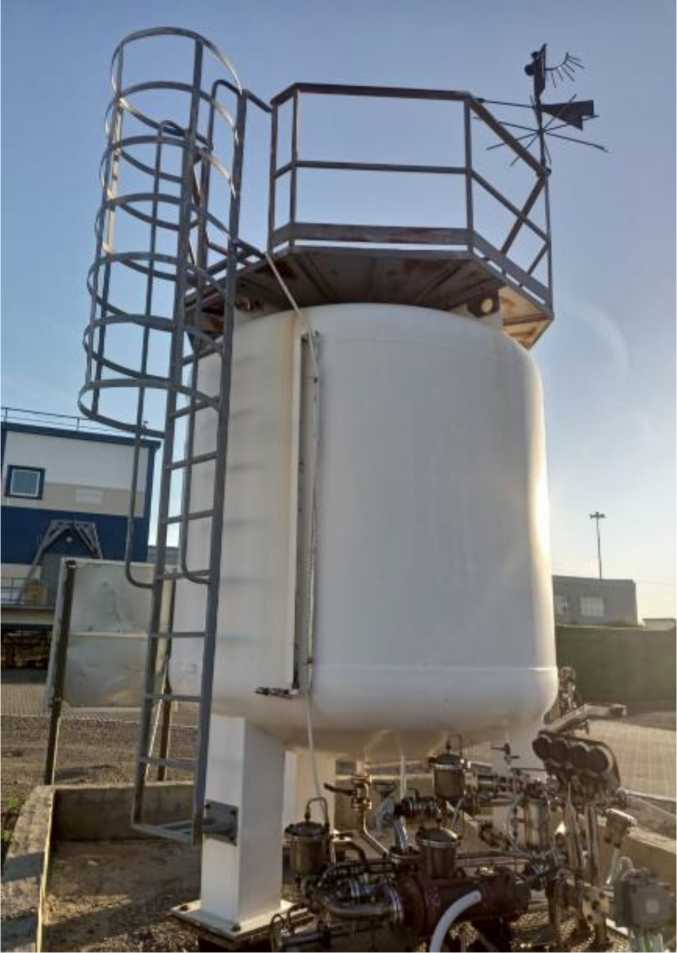

Общий вид основных блоков СИКН представлен на рисунках 1-4.

Рисунок 3 - Блок-бокс стационарной трубопоршневой поверочной установки

В состав основного оборудования СИКН входят:

• - входной и выходной коллекторы;

• - блок измерительных линий (далее - БИЛ), состоящий из трех рабочих измерительных линий (далее - ИЛ) DN 150 и одной контрольно-резервной ИЛ DN 150;

• - блок измерений качества нефти (далее - БИК);

• - система обработки информации (далее - СОИ);

• - стационарная трубопоршневая поверочная установка.

Автоматизированное рабочее место оператора входит в состав СОИ и установлено в помещении операторной.

В составе СИКН сформированы измерительные каналы (далее - ИК) объемного расхода.

В состав СИКН входят следующие СИ:

• - преобразователи расхода жидкости турбинные TZN CUS (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 46057-11), типоразмер 150-600 (далее - ПР);

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-10), модификация 3051 TG;

• - датчики давления Метран-150 (регистрационный номер 32854-13), модель 150TG;

• - датчики температуры 644 (регистрационный номер 39539-08);

• - датчики температуры ТСПТ (регистрационный номер 75208-19);

  - преобразователи плотности и модификация CDM100P;

  расхода CDM (регистрационный

  номер

  63515-16),

• - расходомер ультразвуковой UFM 3030 исполнение UFM 3030K-1Ex;

• - влагомеры нефти поточные УДВН-1пм модификация УДВН-1пм, исполнение Т;

• - установка поверочная трубопоршневая номер 20054-12), типоразмер 12;

  (регистрационный

  (регистрационный

  двунаправленная

  номер 48218-11),

  номер 14557-10), (регистрационный

• - комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13) (далее - ИВК).

В состав СИКН входят показывающие СИ давления и температуры утвержденных типов. СИКН выполняет следующие основные функции:

• - автоматическое измерение объема и объемного расхода рабочей среды по каждой ИЛ;

• - дистанционное и местное измерение давления рабочей среды;

• - дистанционное и местное измерение температуры рабочей среды;

• - автоматизированный контроль метрологических характеристик (далее - КМХ) рабочих ПР по контрольно-резервному ПР;

• - автоматизированный КМХ рабочих ПР и контрольно-резервного ПР по поверочной установке;

• - автоматическое и ручное управление запорной арматурой;

• - автоматическое регулирование расхода рабочей среды;

• - защиту оборудования и средств измерений в БИЛ и БИК от механических примесей, содержащихся в рабочей среде;

• - измерение плотности и влагосодержания рабочей среды;

• - автоматический

• - автоматическое

пробоотбора.

Заводской номер

СИСТЕМА ИЗМЕРЕНИИ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ КАЧЕСТВА НЕФТИ ПРИЁМО-СДАТОЧНОГО ПУНКТА (ПСП) ТОВАРНОЙ НЕФТИ ДЛЯ ОБЪЕКТА “НЕФТЕПРОВОД - ОТВОД “ВСТО - ХАБАРОВСКИЙ НПЗ"

Пломбирование СИКН не предусмотрено. Пломбирование СИ, входящих в состав системы измерений, выполняется в соответствии с утвержденным типом этих СИ.

Возможность нанесения знака поверки непосредственно на СИКН отсутствует.

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено системой идентификации пользователя от несанкционированного доступа, изменения алгоритмов и установленных параметров.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКН, реализованные в ИВК

Идентификационные данные (признаки)	Значение
Идентификационное   наименование ПО	Abak.bex	AbakC2.bex	AbakC3.bex	AbakC5.bex
Номер версии (идентификационный номер) ПО	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО (CRC32)	4069091340	2555287759	4090641921	3540450054

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода нефти, м3/ч	от 246 до 1110
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35

Таблица 3 - Состав и основные метрологические характеристики ИК объемного расхода

Наименование ИК, количество (место установки)	Состав ИК		Диапазон измерений по каждому ИК, м3/ч	Пределы допускаемой относительной погрешности ИК, %
	Первичный измерительный преобразователь	Вторичная часть
Рабочие ИК объемного расхода, 3 (рабочая ИЛ № 1, рабочая ИЛ № 2, рабочая ИЛ № 3)	Преобразователь расхода жидкости турбинный TZN CUS	Комплекс измерительновычислительный расхода и количества жидкостей и газов «АБАК+»	от 246 до 370	±0,15
Контрольно резервный ИК, 1 (контрольнорезервная линия)	Преобразователь расхода жидкости турбинный TZN CUS	Комплекс измерительновычислительный расхода и количества жидкостей и газов «АБАК+»	от 240 до 3751}	±0,10
			от 246 до 3702)
|( При использовании в качестве контрольного ИК объемного расхода. 2) При использовании в качестве резервного ИК объемного расхода.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть по ГОСТ Р 518582002
Температура измеряемой среды, °С	от -2,9 до +35
Давление измеряемой среды, кПа	от 400 до 1600
Плотность измеряемой среды в рабочих условиях, кг/м3	от 830,0 до 860,5

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока (трехфазное), В - частота переменного тока, Гц	220+3з2/380+537 50±1
Условия эксплуатации: - температура окружающей среды внутри блок-боксов СИКН, °С - относительная влажность внутри блок-боксов СИКН, без конденсации, % - атмосферное давление, кПа	от +5 до +30 от 30 до 95 от 84,0 до 106,7

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИКН

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) товарной нефти для объекта «Нефтепровод-отвод «ВСТО-Хабаровский НПЗ»	-	1 шт.
Инструкция по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в Инструкции «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1017 ПСП Хабаровск АО «ННК-Хабаровский НПЗ», аттестованной ООО ЦМ «СТП», свидетельство об аттестации методики (метода) измерений № 1605/1-60-RA.RU.311459-2025 от 16 мая 2025 г., регистрационный номер ФР.1.29.2025.51670 в Федеральном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1)

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»

(АО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, 17

Тел.: (843) 212-50-10

E-mail: mail@incomsystem.ru

Изготовитель

Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»

(АО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, 17

Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И

Тел.: (843) 212-50-10

E-mail: mail@incomsystem.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   дек_бря 2025 г. № _⁸_ ¹

Лист № 1 Регистрационный № 97275-25                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансмиттеры давления PS6000-CR-Da-C1F-C

Назначение средства измерений

Трансмиттеры давления PS6000-CR-Da-C1F-C (далее - трансмиттеры) предназначены для измерений значений избыточного давления жидкостей и газов и последующего преобразования измеренных значений избыточного давления жидкостей и газов в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА.

Описание средства измерений

Трансмиттеры состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).

Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА, пропорциональный приложенному давлению.

Трансмиттеры изготовлены в модификациях PS6000-CR-Da-C1F-C-1/G/S/ZN/QT, PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT,                    PS6000-CR-Da-C1F-C-6/G/S/ZN/QT

и PS6000-CR-Da-C1F-C-10/G/S/ZN/QT, отличающихся диапазонами измерений избыточного давления.

К трансмиттерами данного типа относятся трансмиттеры следующих модификаций:

• - PS6000-CR-Da-C1F-C-1/G/S/ZN/QT с серийными номерами: 23081692, 23081693, 23081695, 23081696, 23081699, 23081711, 23081715, 23081716, 23081718, 23081719, 23081720, 23081721, 23081723;

• - PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT с серийным номером 23081724;

• - PS6000-CR-Da-C1F-C-6/G/S/ZN/QT с серийными номерами: 23081714, 23081717, 23081722;

• - PS6000-CR-Da-C1F-C-10/G/S/ZN/QT с серийными номерами: 23081694, 23081697, 23081698, 23081700, 23081701, 23081702, 23081703, 23081704, 23081705, 23081706, 23081707, 23081708, 23081709, 23081710, 23081712, 23081713.

Серийный номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.

Общий вид трансмиттеров с указанием места нанесения серийного номера, места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на трансмиттеры не предусмотрено. Пломбирование мест настройки (регулировки) трансмиттеров не предусмотрено.

Рисунок 1 - Общий вид трансмиттеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа

Метрологические и технические характеристики

Таблица 1    - Метрологические характеристики трансмиттеров давления

PS6000-CR-Da-C1F-C- 1/G/S/ZN/QT

Наименование характеристики	Значение для серийных номеров
	23081692, 23081693, 23081695, 23081696,23081699,23081711, 23081715,23081716,23081718, 23081719, 23081720,23081721, 23081723
Диапазон измерений избыточного давления, МПа	от 0 до 1,0
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, %	±0,075
Пределы допускаемой приведенной (к диапазону измерений      давления)      дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа	от 0 до 1
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, %	±0,075
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Нормальные условия измерений: - температура окружающей среды, °С	от +20 до +30

PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT

Наименование характеристики	Значение для серийных номеров
	23081724
Диапазон измерений избыточного давления, МПа	от 0 до 1,6
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, %	±0,075
Пределы допускаемой приведенной (к диапазону измерений      давления)      дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа	от 0 до 1,6
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, %	±0,075
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Нормальные условия измерений: - температура окружающей среды, °С	от +20 до +30

PS6000-CR-Da-C1F-C-6/G/S/ZN/QT

Наименование характеристики	Значение для серийных номеров
	23081714, 23081717, 23081722
Диапазон измерений избыточного давления, МПа	от 0 до 6,0
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, %	±0,075
Пределы допускаемой приведенной (к диапазону измерений      давления)      дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа	от 0 до 6
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, %	±0,075
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Нормальные условия измерений: - температура окружающей среды, °С	от +20 до +30

PS6000-CR-Da-C1F-C-10/G/S/ZN/QT

Наименование характеристики	Значение для серийных номеров
	23081694, 23081697, 23081698, 23081700, 23081701, 23081702, 23081703, 23081704, 23081705, 23081706,23081707,23081708, 23081709, 23081710, 23081712, 23081713
Диапазон измерений избыточного давления, МПа	от 0 до 10,0
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, %	±0,075
Пределы допускаемой приведенной (к диапазону измерений      давления)      дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа	от 0 до 10
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, %	±0,075
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, %	±0,0375
Нормальные условия измерений: - температура окружающей среды, °С	от +20 до +30

аблица 5 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	от 22 до 26
Габаритные размеры (высотахдлинахширина), мм, не более	135х115х150
Масса, кг, не более	0,15
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -20 до +60 от 30 до 80
Маркировка взрывозащиты	1Ex d IIC T6 Gb

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансмиттера методом гравировки.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансмиттер давления	PS6000-CR-Da-C1F-G-1/G/S/ZN/QT, или PS6000-CR-Da-C1F- С-Еб/G/S/ZN/QT, или PS6000-CR-Da-C1F-G-6/G/S/ZN/QT, или PS6000-CR-Da-C1F-G-10/G/S/ZN/QT	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и принцип действия» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Правообладатель

Guangdong Parsen Industrial Technology Co., Ltd, Китай

Адрес юридического лица: 7th Fl. Building A3, Liandong U Valley, No. 9 Xicheng South St., Huangpu District, Guangzhou, China

Teлефон: +86 020-32031043

E-mail: www.parsen.com.cn

Изготовитель

Guangdong Parsen Industrial Technology Co., Ltd, Китай

Адрес: 7th Fl. Building A3, Liandong U Valley, No. 9 Xicheng South St., Huangpu District, Guangzhou, China

Teлефон: +86 020-32031043

E-mail: www.parsen.com.cn

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии 22         декабря            _ЛГ 28: от «____» _________ 2025 г. №____

Лист № 1 Регистрационный № 97276-25                                         Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Новокуйбышевская нефтехимическая компания» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Новокуйбышевская нефтехимическая компания» (далее -АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии и мощности, потребленной за установленные интервалы времени отдельными технологическими объектами, сбора, хранения и обработки полученной информации. Результаты измерений системы могут быть использованы для коммерческих расчетов.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2-4.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) ЭКОМ-3000 со встроенным модулем синхронизации времени, источник бесперебойного питания, технические средства приема-передачи данных.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (сервер БД), источник бесперебойного питания, технические средства приема-передачи данных, автоматизированные рабочие места персонала (АРМ), программное обеспечение (ПО) ПК «Энергосфера 9».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТТ и ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где производится хранение измерительной информации, ее накопление и передача накопленных данных по проводным линиям на верхний уровень системы с учетом коэффициентов трансформации ТТ и ТН, а также отображение информации по подключенным к УСПД устройствам.

На уровне ИВК сервер производит опрос ИВКЭ (УСПД) по каналу Ethernet.

Цифровой сигнал с выходов УСПД поступает на верхний уровень системы, где осуществляется формирование и хранение поступающей информации, оформление отчетных документов, отображение информации на мониторах АРМ.

На сервере БД осуществляется дальнейшая обработка измерительной информации, её формирование и хранение в базе данных АИИС КУЭ, оформление отчетных документов.

Сервер БД также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи с протоколом TCP/IP сети Internet в виде хт1-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной цифровой подписи субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК, ИВКЭ и ИВК.

На уровне ИВКЭ синхронизация времени осуществляется встроенным в УСПД приёмником, принимающим сигналы точного времени от глобальной спутниковой навигационной системы ГЛОНАСС. Корректировка часов УСПД выполняется при расхождении времени часов УСПД и приёмника на ±0,2 с.

Сверка показаний часов счетчиков с часами УСПД происходит при каждом опросе, при расхождении часов УСПД с часами счетчиков на ±2 с выполняется их корректировка, но не чаще чем раз в сутки.

Часы сервера БД синхронизированы со временем часов УСПД, корректировка часов севера АИИС КУЭ выполняется при расхождении часов сервера и часов УСПД на ±1 с.

Журналы событий счетчиков, УСПД и сервера БД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер АИИС КУЭ (№ 024) наносится на этикетку, расположенную на тыльной стороне сервера, а также в формуляре на АИИС КУЭ типографским способом.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера 9», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера 9» обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче от ИИК в ИВК является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера 9».

ПО ПК «Энергосфера 9» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера 9»
Номер версии (идентификационный номер) ПО	не ниже 9.0
Цифровой идентификатор ПО	Библиотека libpso_metr.so 01e3eae897f3ce5aa58ff2ea6b948061
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2-4.

Таблица 2 - Состав ИК

Номер ИК	Наименование ИК	Измерительные компоненты
		ТТ	ТН	Счетчик	УСПД
1	2	3	4	5	6
1	ГПП-1 110/6 кВ ЗРУ-6 кВ яч.15	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ- 3000 Рег. № 17049-19
2	ГПП-1 110/6 кВ ЗРУ-6 кВ яч.3	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
3	ГПП-1 110/6 кВ ЗРУ-6 кВ яч.20	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
4	ГПП-1 110/6 кВ ЗРУ-6 кВ яч.32	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
5	ГПП-1 110/6 кВ ТСН-1 0,4 кВ	Т-0,66УЗ Кл. т. 0,5 Ктт = 100/5 Рег. № 15764-96	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12
6	ГПП-1 110/6кВ ТСН-2 0,4 кВ	Т-0,66УЗ Кл. т. 0,5 Ктт = 100/5 Рег. № 15764-96	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12

1	2	3	4	5	6
7	ГПП-2 110/6кВ ЗРУ-6 кВ яч.3	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ- 3000 Рег. № 17049-19
8	ГПП-2 110/6кВ ЗРУ-6 кВ яч.15	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
9	ГПП-2 110/6кВ ЗРУ-6 кВ яч.32	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
10	ГПП-2 110/6 кВ ЗРУ-6 кВ яч.20	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
11	ГПП-2 110/6 кВ ТСН-1 0,4 кВ	Т-0,66 Кл. т. 0,5 Ктт = 100/5 Рег. № 29482-07	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12
12	ГПП-2 110/6 кВ ТСН-2 0,4 кВ	Т-0,66УЗ Кл. т. 0,5 Ктт = 100/5 Рег. № 15764-96 ТОП-0,66 Кл. т. 0,5 Ктт = 100/5 Рег. № 47959-11 ТОП-0,66 Кл. т. 0,5 Ктт = 100/5 Рег. № 47959-11	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12
13	ГПП-3 110/6 кВ ЗРУ-6 кВ яч.31	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
14	ГПП-3 110/6 кВ ЗРУ-6 кВ яч.7	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НАМИТ-10-2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 16687-02	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
15	ГПП-3 110/6 кВ ЗРУ-6 кВ яч.38	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
16	ГПП-3 110/6 кВ ЗРУ-6 кВ яч.16	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12

1	2	3	4	5	6
17	ГПП-3 110/6 кВ ТСН-1 6 кВ	ТПЛ-10 Кл. т. 0,5 Ктт = 200/5 Рег. № 1276-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ- 3000 Рег. № 17049-19
18	ГПП-3 110/6 кВ ТСН-2 6 кВ	ТПЛ-10 Кл. т. 0,5 Ктт = 30/5 Рег. № 1276-59	НАМИТ-10-2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 16687-02	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
19	ГПП-4 110/6 кВ ЗРУ-6 кВ яч.7	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
20	ГПП-4 110/6 кВ ЗРУ-6 кВ яч.35	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
21	ГПП-4 110/6 кВ ЗРУ-6 кВ яч.16	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
22	ГПП-4 110/6 кВ ЗРУ-6 кВ яч.42	ТПШЛ-10 Кл. т. 0,5 Ктт = 2000/5 Рег. № 1423-60	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
23	ГПП-4 110/6 кВ ТСН-1 6 кВ	ТПЛМ-10 Кл. т. 0,5 Ктт = 50/5 Рег. № 2363-68	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
24	ГПП-4 110/6 кВ ТСН-2 6 кВ	ТПЛ-10 Кл. т. 0,5 Ктт = 200/5 Рег. № 1276-59	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
25	ПС 6 кВ РП-301 яч.15	ТПЛ-СЭЩ-10 Кл. т. 0,5S Ктт = 1000/5 Рег. № 54717-13	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 50058-12	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
26	ПС 6 кВ РП-301 яч.16	ТПЛ-СЭЩ-10 Кл. т. 0,5S Ктт = 1000/5 Рег. № 54717-13	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 50058-12	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
27	ПС 6 кВ РП-ВДС яч.11	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
28	ПС 6 кВ РП-ВДС яч.16	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12

1	2	3	4	5	6
29	ПС 6 кВ Насосная 2-го подъема яч.14	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ- 3000 Рег. № 17049-19
30	ПС 6 кВ Насосная 2-го подъема яч.17	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
31	ПС 6 кВ РП- Водозабор яч.17	ТЛО-10 Кл. т. 0,5S Ктт = 100/5 Рег. № 25433-11	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	ТЕ3000.00 Кл. т. 0,2S/0,5 Рег. № 77036-19
32	ТП-75 6/0,4 кВ, панель 0,4 кВ ЩО70, ввод 0,4 кВ	ТТИ-100 Кл. т. 0,5S Ктт = 1500/5 Рег. № 28139-12	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1 Рег. № 36697-17
33	ПС 6 кВ РП- Водозабор яч.2	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
34	ПС 6 кВ РП- Водозабор яч.11	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
35	ПС 6 кВ РП- Водозабор яч.12	ТПЛ-10-М Кл. т. 0,5S Ктт = 200/5 Рег. № 47958-11	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
36	ПС 6 кВ РП- Водозабор яч.15	ТПОЛ-10 Кл. т. 0,5 Ктт = 800/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
37	ПС 6 кВ РП-31 яч.5	ТПЛ-10 Кл. т. 0,5 Ктт = 150/5 Рег. № 1276-59	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
38	ПС 6 кВ РП-31 яч.12	ТПЛ-10 Кл. т. 0,5 Ктт = 150/5 Рег. № 1276-59	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
39	ПС 6 кВ РП-123 яч.3	ТПЛ-10 Кл. т. 0,5 Ктт = 100/5 Рег. № 1276-59	НАМИТ-10-2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 16687-02	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12

1	2	3	4	5	6
40	ПС 6 кВ РП-123 яч.8	ТПЛ-10-М Кл. т. 0,5S Ктт = 100/5 Рег. № 47958-11 ТПЛ-10-М Кл. т. 0,5 Ктт = 100/5 Рег. № 22192-03	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-19
41	ПС 6 кВ РП-ВДС яч.2	ТПЛ-10 Кл. т. 0,5 Ктт = 400/5 Рег. № 1276-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
42	ПС 6 кВ РП-ВДС яч.5	ТЛК10-5 Кл. т. 0,5 Ктт = 100/5 Рег. № 9143-01	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
43	ПС 6 кВ РП-ВДС яч.6	ТПОЛ-10 Кл. т. 0,5 Ктт = 600/5 Рег. № 1261-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн = 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
44	ПС 6 кВ РП-ВДС яч.24	ТЛК10-5 Кл. т. 0,5 Ктт = 100/5 Рег. № 9143-01	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
45	ПС 6 кВ РП-ВДС яч.25	ТПЛ-10 Кл. т. 0,5 Ктт = 400/5 Рег. № 1276-59	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
46	ТП-21 КРУН-6 кВ яч.1	ТПЛ-10-М Кл. т. 0,5 Ктт = 100/5 Рег. № 22192-03	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12
47	ПС-1 ЗРУ-1 6 кВ яч.7	ТПОЛ-СВЭЛ-10 Кл. т. 0,5S Ктт = 1500/5 Рег. № 70109-17	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1 Рег. № 64450-16
48	ПС-1 ЗРУ-1 6 кВ яч.17	ТПОЛ-СВЭЛ-10 Кл. т. 0,5S Ктт = 1500/5 Рег. № 70109-17	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1 Рег. № 46634-11
49	ПС-1 ЗРУ-2 6 кВ яч.2	ТПОЛ-СВЭЛ-10 Кл. т. 0,5S Ктт = 1500/5 Рег. № 70109-17	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1 Рег. № 46634-11
50	ПС-1 ЗРУ-2 6 кВ яч.15	ТПОЛ-СВЭЛ-10 Кл. т. 0,5S Ктт = 1500/5 Рег. № 70109-17	НТМИ-6 Кл. т. 0,5 Ктн = 6000/100 Рег. № 831-53	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1 Рег. № 46634-11

1	2	3	4	5	6
51	ГПП-4 110/6 кВ ЗРУ-6 кВ яч.37	ТОЛ-НТЗ-10 Кл. т. 0,2S Ктт = 100/5 Рег. № 69606-17	НТМИ-6-66 Кл. т. 0,5 Ктн = 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-19
Примечания: 1. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде. 2. Допускается замена ТТ, ТН, счетчиков и УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4. Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности, (±6), %	Границы погрешности в рабочих условиях, (±6), %	Предел допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с
1-4, 7-10, 13-24, 27-30, 33, 34, 36-46 (ТТ 0,5; ТН 0,5; Счетчик 0,2S/0,5)	Активная Реактивная	1,1 2,6	3,1 5,6	±5
5, 6, 11, 12 (ТТ 0,5; Счетчик 0,2S/0,5)	Активная Реактивная	0,8 2,2	3,0 5,5	±5
25, 26, 31, 35 (ТТ 0,5S; ТН 0,5; Счетчик 0,2S/0,5)	Активная Реактивная	1,1 2,6	2,8 5,3	±5
32 (ТТ 0,5S; Счетчик 0,5S/1)	Активная Реактивная	1,0 2,4	3,9 6,8	±5
47-50 (ТТ 0,5S; ТН 0,5; Счетчик 0,5S/1)	Активная Реактивная	1,2 2,8	4,0 6,9	±5
51 (ТТ 0,2S; ТН 0,5; Счетчик 0,2S/0,5)	Активная Реактивная	0,8 1,8	1,8 4,0	±5

Номера ИК	Вид электроэнергии	Границы основной погрешности, (±6), %	Границы погрешности в рабочих условиях, (±6), %	Предел допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с
Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3. Границы погрешности результатов измерений приведены: - при cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий; - при cos ф=0,8, токе ТТ, равном 5 % от 1ном для рабочих условий для ИК № 1-24, 27-30, 33, 34, 36-46; - при cos ф=0,8, токе ТТ, равном 2 % от 1ном для рабочих условий для ИК № 25, 26, 31, 32, 35, 47-51; и температуре окружающего воздуха в местах расположения счетчиков от -40 °С до +60 °С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	51
Нормальные условия: - параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: - параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- температура окружающей среды в месте расположения:
- ТТ и ТН, оС	от -40 до +50
- счетчиков электроэнергии, оС	от -40 до +60
- УСПД, оС	от +10 до +30
- сервера БД, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ счетчиков, ч, не менее	165000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	350000
- среднее время восстановления работоспособности, ч	0,5
Сервер:
- среднее время наработки на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, ч	6

Наименование характеристики	Значение
Глубина хранения информации:
Счетчики:
- тридцатиминутный профиль нагрузки, сут, не менее	113
- при отключении питания, год, не менее	40
УСПД:
- суточные данные о тридцатиминутных значениях
электропотребления по каждому каналу и электропотребление за
месяц по каждому каналу, сут, не менее	45
- при отключении питания, год, не менее	10
Сервер:
- хранение результатов измерений и информации состояний средств
измерений, год, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания УСПД и сервера БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике, УСПД и сервере БД.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера БД.

Возможность коррекции времени:

• - счетчиков (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервера БД (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформаторы тока	ТЛК10-5	4
	ТЛО-10	3
	ТОЛ-НТЗ-10	3
	ТПЛ-10	18
	ТПЛМ-10	2
Трансформаторы тока	ТПЛ-10-М	6
	ТПЛ-СЭЩ-10	4
	ТПОЛ-10	16
	ТПОЛ-СВЭЛ-10	12
	ТПШЛ-10	40
	Т-0,66	3
	Т-0,66У3	7
	ТОП-0,66	2
	ТТИ-100	3
Трансформаторы напряжения	НАМИ-10-95УХЛ2	3
	НАМИТ-10-2	2
	НТМИ-6	20
	НТМИ-6-66	9
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	41
	СЭТ-4ТМ.03М.08	4
	СЭТ-4ТМ.03М.09	1
	ПСЧ-4ТМ.05МК12	4
	ТЕ3000.00	1
Устройство сбора и передачи данных	ЭКОМ-3000	1
Сервер БД	-	1
Автоматизированное рабочее место	-	5
Программное обеспечение	ПК «Энергосфера 9»	1
Формуляр	ФО 4222-024-6316154664-2018 с Изменением №1, 2	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Новокуйбышевская нефтехимическая компания», аттестованном ООО «ПИКА», г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Акционерное общество «Новокуйбышевская нефтехимическая компания»

(АО «ННК»)

ИНН 6330017980

Юридический адрес: 446200, Самарская обл., г. Новокуйбышевск

Телефон: +7 (84635) 3-02-20

E-mail: nnk@nnk.rosneft.ru

Изготовитель

Акционерное общество «Новокуйбышевская нефтехимическая компания»

(АО «ННК»)

ИНН 6330017980

Адрес: 446200, Самарская обл., г. Новокуйбышевск

Телефон: +7 (84635) 3-02-20

E-mail: nnk@nnk.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации»

(ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   декабря 2025 Г. №   _821

Лист № 1 Регистрационный № 97277-252                                          Всего листов 62

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ2

Резервуары стальные горизонтальные цилиндрические РГС-302

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-30 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 30 м³.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные двустенные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС-30 - подземная.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров. Маркировочные таблички крепятся к резервуарам.

Резервуары РГС-30 с заводскими номерами 1328, 1329, 1330, 1331, 1332 расположены на территории АЗС № 350, ООО «Татнефть-АЗС-Северо-Запад» по адресу: г. Санкт-Петербург, пр. Большевиков, 36.

Эскиз общего вида резервуаров РГС-30 приведен на рисунке 1. Маркировочные таблички и горловины резервуаров приведены на рисунках 2, 3, 4, 5, 6.

Нанесение знака поверки на средство измерений не предусмотрено.

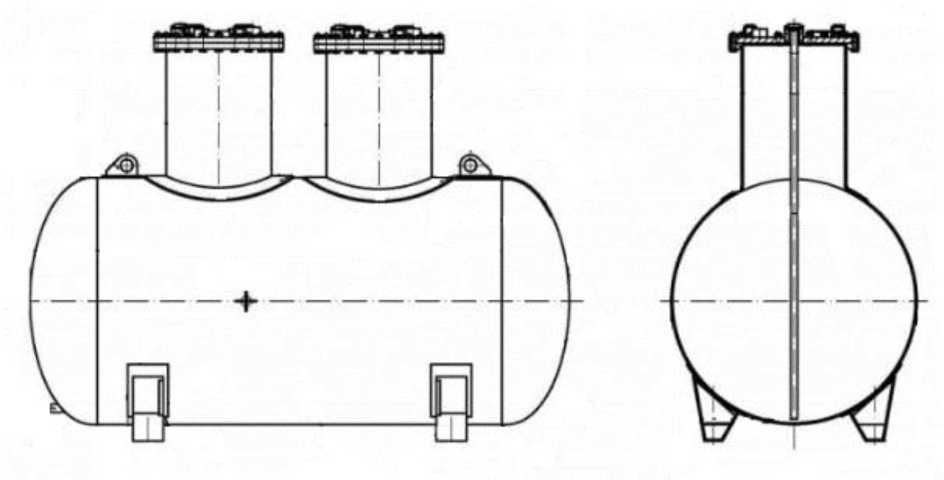

Рисунок 1 - Эскиз общего вида резервуаров

LKOP/SISAP. дежа

К KOEPAINE HYV. pAatos ГЕЕ

4MJOI1US

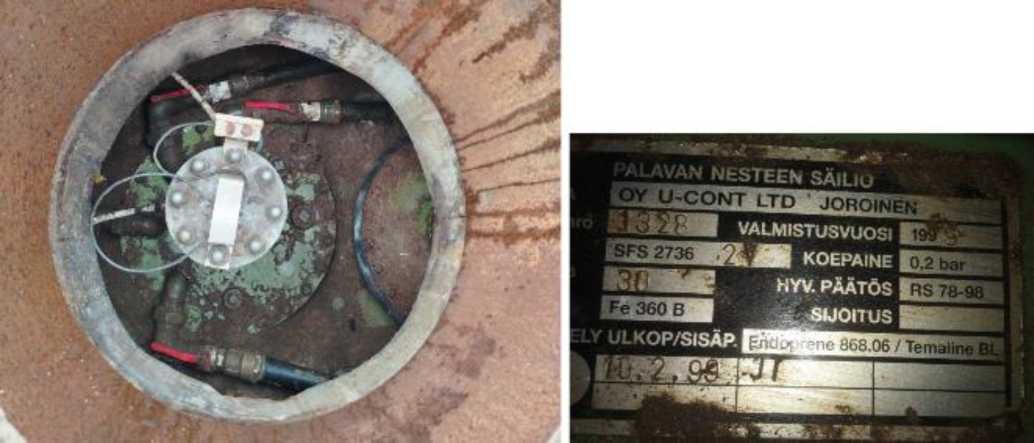

Рисунок 2 - Маркировочная табличка и горловина резервуара РГС-30 зав.№ 1328

Рисунок 3 - Маркировочная табличка и горловина резервуара РГС-30 зав.№ 1329

ITTEIY ulkop/sisAp.

ALMISTUSnro 1 .'HOARD' iLAWUSm’ AIERIAAU

PALAVAN NESTEEN SAILIO__ i * ЭДН VMMISTUSVUOSI E-jt fc!5TZ<34BM koepaine ЕП |c_l ЛНВ    HYV. PAATOS CJ

РЕЗИ     suorrus !•_

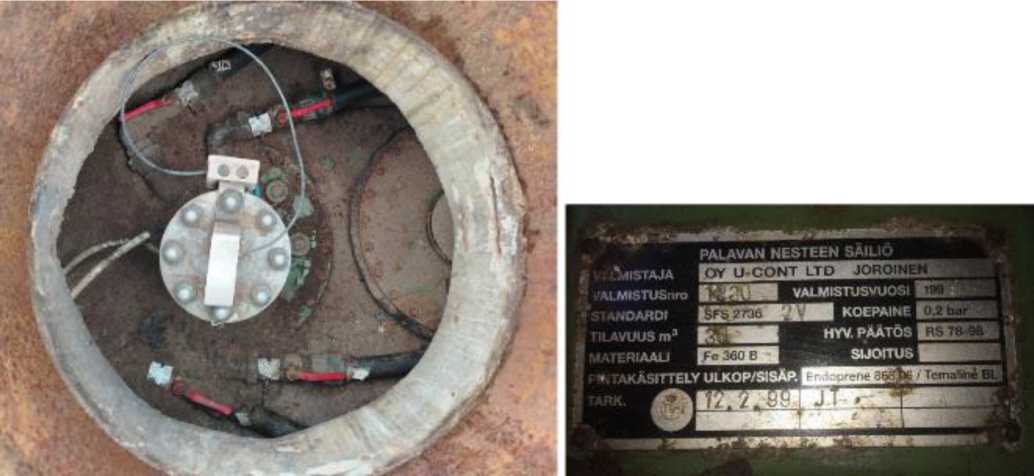

Рисунок 4 - Маркировочная табличка и горловина резервуара РГС-30 зав.№ 1330

JOROIN^H

SMOITUS

OY U-C

SAiLIO

PALAVj

gVALMISTAJA

Ц VALMISTUSnro j STANDARDI 4 TILAVUUS m³ 2 MATCH! AAL1

; pintakAwttelyulkop/sisap.                 i"

|r •№№

Рисунок 5 - Маркировочная табличка и горловина резервуара РГС-30 зав.№ 1331

Рисунок 6 - Маркировочная табличка и горловина резервуара РГС-30 зав.№ 1332

Пломбирование резервуаров РГС-30 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	30
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-30	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Oy U-Cont Ltd

Юридический адрес: Финляндия, Йоройнен

Изготовитель

Oy U-Cont Ltd (изготовлены в 1999 г.)

Адрес: Финляндия, Йоройнен

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»    декабря 2025 Г. №____ 21

Лист № 1

Регистрационный № 97278-25                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители артериального давления и частоты пульса автоматические OMRON

Назначение средства измерений

Измерители артериального давления и частоты пульса автоматические OMRON (далее -измерители) предназначены для неинвазивных измерений систолического и диастолического артериального давления крови осциллометрическим методом и определения частоты пульса.

Описание средства измерений

Принцип действия измерителей основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в манжете в интервале времени от момента определения систолического давления до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически. Измерения артериального давления и частоты пульса проводятся автоматически, результаты измерений отображаются на дисплее в цифровом виде.

Измерители состоят из электронного блока и манжеты компрессионной. Манжета компрессионная состоит из пневмокамеры и рукава с застежкой для фиксации на плече. Манжета соединена электронным блоком с помощью воздуховодной трубки.

На лицевой панели электронного блока находятся экран жидкокристаллического цифрового дисплея и кнопки управления для пользователя. На экране цифрового дисплея предусмотрена индикация результатов измерений систолического, диастолического артериального давления и частоты пульса; служебной информации (индикатор аритмии, сообщение ошибки измерения и др.).

Измерители артериального давления и частоты пульса автоматические OMRON изготавливаются в модификациях: M1 Basic (HEM-718A-RU), X1 Basic (HEM-718A-RUO), M1 Basic (HEM-718A-CRU), X1 Basic (HEM-718A-CRUO), M1 Plus (HEM-718A-LCRU), M2 Basic (HEM-718C-CRU), X2 Basic (HEM-718C-CRUO), M2 Plus (HEM-718C-LCRU), X2 Plus (HEM-718C-LCRUO), M2 Connect     (HEM-718CT1-FLCRU),

X2 Connect (HEM-718CT1-FLCRUO).

Измерители различаются цветом электронного блока и комплектом поставки. Для модификаций M2 Connect (HEM-718CT1-FLCRU), X2 Connect (HEM-718CT1-FLCRUO) используется жесткая манжета HEM-FL31, также предусмотрена возможность передачи данных с помощью беспроводной связи Bluetooth.

Серийный номер средства измерений состоит из арабских цифр и латинской буквы L, наносится методом цифровой лазерной печати на этикетку, наклеенную на нижнюю поверхность измерителя.

Нанесение знака поверки не предусмотрено. В нижней части измерителя расположена пломбирующая наклейка, на наклейке надпись QUALITY PASS.

Общий вид измерителей представлен на рисунке 1. Маркировка, место нанесения серийного номера и место нанесения пломбировки представлено на рисунке 2.

Рисунок 1 - Внешний вид измерителей артериального давления и частоты пульса автоматических OMRON

Место нанесения маркировки с указанием серийного номера

Место нанесения пломбировки

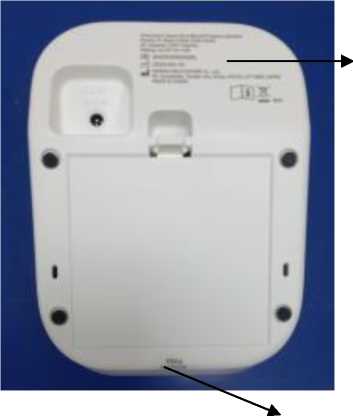

Рисунок 2 - Место нанесения пломбировки и маркировки

Программное обеспечение

Измерители имеют встроенное программное обеспечение (далее - ПО), размещенное внутри неразъемного корпуса, которое используется для проведения измерений и для обработки результатов измерений.

Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики измерителей

Наименование характеристики	Значение
Диапазон показаний давления воздуха в манжете, мм рт.ст.	от 0 до 299
Диапазон измерений давления воздуха в манжете, мм рт.ст.	от 40 до 260
Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст.	±3
Диапазон измерений частоты пульса, мин-1	от 40 до 180
Пределы допускаемой относительной погрешности при измерении частоты пульса, %	±5

аблица 2 - Основные технические характеристики измерителей

Наименование характеристики	Значение
Габаритные размеры электронного блока, мм - ширина - высота - глубина	от 93 до 103 от 74 до 84 от 133 до 143

Продолжение таблицы 2

Наименование характеристики	Значение
Габаритные размеры манжеты компрессионной, мм (ширинахглубинахвысота), мм: - HEM-CR24 (для модификаций: M1 Basic, X1 Basic, M2 Basic, X2 Basic)
- ширина	от 442 до 490
- высота	от 14 до 16
- глубина	от 152 до 168
- HEM-RML31 (для модификаций: M1 Plus, M2 Plus, X2 Plus)
- ширина	от 570 до 630
- высота	от 14 до 16
- глубина	от 161 до 179
- HEM-FL31 (для модификаций: M2 Connect, X2 Connect)
- ширина	от 505 до 559
- высота	от 14 до 16
- глубина	от 162 до 180
Длина воздуховодной трубки манжеты, мм:
- HEM-CR24 (для модификаций: M1 Basic, X1 Basic, M2 Basic,	от 579 до 641
X2 Basic)
- HEM-RML31 (для модификаций: M1 Plus, M2 Plus, X2 Plus)	от 712 до 788
- HEM-FL31 (для модификаций: M2 Connect, X2 Connect)	от 712 до 788
Длина сетевого кабеля адаптера переменного тока, мм	от 1425 до 1575
Габаритные размеры адаптера переменного тока HHP-C0607A, мм
- ширина	от 24 до 28
- высота	от 57,2 до 65,2
- глубина	от 60,5 до 68,5
Габаритные размеры чехла для хранения прибора, мм
- ширина	от 160 до 178
- высота	от 121 до 135
- глубина	от 98 до 110
Масса электронного блока (без элементов питания), г	от 234 до 286
Масса манжеты компрессионной, г
- HEM-CR24 (для модификаций: M1 Basic, X1 Basic, M2 Basic,	от 99 до 123
X2 Basic)
- HEM-RML31 (для модификаций: M1 Plus, M2 Plus, X2 Plus)	от 152 до 186
- HEM-FL31 (для модификаций: M2 Connect, X2 Connect)	от 152 до 186
Масса адаптера переменного тока HHP-C0607A, г	от 60,2 до 74,2
Масса чехла для хранения прибора, г	от 19 до 25

Продолжение таблицы 2

Наименование характеристики	Значение
Параметры электрического питания: - от 4 элементов питания типа «АА» (для всех модификаций), В	1,5
- от адаптера переменного тока HHP-C0607A (модификации: M1 Basic (HEM-718A-CRU), X1 Basic (HEM-718A-CRUO), M1 Plus (HEM-718A-LCRU), M2 Basic (HEM-718C-CRU), X2 Basic (HEM-718C-CRUO), M2 Plus (HEM-718C-LCRU), X2 Plus (HEM-718C-LCRUO), M2 Connect (HEM-718CT1-FLCRU), X2 Connect (HEM-718CT1-FLCRUO) - напряжение, В	от 100 до 240
- частота, Гц	50;60
Условия эксплуатации: - температура окружающей среды, °С	от +10 до +40
- относительная влажность (без конденсации), %	от 15 до 90
- атмосферное давление, гПа	от 800 до 1060

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измерители артериального давления и частоты пульса автоматические OMRON, модификации: M1 Basic (HEM-718A-RU), X1 Basic (HEM-718A-RUO), Ml Basic (HEM-718A-CRU), X1 Basic (HEM-718A-CRUO), Ml Plus (HEM-718A-LCRU) в составе:
Электронный блок	-	1 шт.
Манжета компрессионная для Ml Basic (HEM-718A-RU), X1 Basic (HEM-718A-RUO), M1 Basic (HEM-718A-CRU), X1 Basic (HEM-718A-CRUO)	HEM-CR24	1 шт.
Манжета компрессионная для M1 Plus (HEM-718A-LCRU)	HEM-RML31	1 шт.
Элементы питания типа «АА»	-	4 шт.
Адаптер переменного тока (M1 Basic (HEM-718A-CRU), X1 Basic (HEM-718A-CRUO), M1 Plus (HEM-718A-LCRU)	HHP-C0607A	1 шт.
Руководство по эксплуатации 1	-	1 экз.
Руководство по эксплуатации 2	-	1 экз.
Гарантийный талон	-	1 экз.
Измерители артериального давления и частоты пул! модификации: M2 Basic (HEM-718C-CRU), X2 Basic (HEM-718C-LCRU), X2 Plus (HEM-718C-1	са автоматические OMRON, (HEM-718C-CRUO), M2 Plus LCRUO) в составе:
Электронный блок	-	1 шт.
Манжета компрессионная для M2 Basic (HEM-718C-CRU), X2 Basic (HEM-718C-CRUO)	HEM-CR24	1 шт.
Манжета компрессионная для M2 Plus (HEM-718C-LCRU), X2 Plus (HEM-718C-LCRUO)	HEM-RML31	1 шт.
Адаптер переменного тока	HHP-C0607A	1 шт.
Элементы питания типа «АА»	-	4 шт.

Продолжение таблицы 3

Наименование	Обозначение	Количество
Чехол для хранения прибора	-	1 шт.
Руководство по эксплуатации 1	-	1 экз.
Руководство по эксплуатации 2	-	1 экз.
Гарантийный талон	-	1 экз.
Измерители артериального давления и частоты пульса автоматические OMRON, модификации: M2 Connect (HEM-718CT1-FLCRU), X2 Connect (HEM-718CT1-FLCRUO) в составе:
Электронный блок	-	1 шт.
Манжета компрессионная	HEM-FL31	1 шт.
Адаптер переменного тока	HHP-C0607A	1 шт.
Элементы питания типа «АА»		4 шт.
Чехол для хранения прибора		1 шт.
Руководство по эксплуатации 1		1 экз.
Руководство по эксплуатации 2		1 экз.
Гарантийный талон		1 экз.

Сведения о методиках (методах) измерений

Для модификаций M1 Basic (HEM-718A-RU), X1 Basic (HEM-718A-RUO), M1 Basic (HEM-718A-CRU), X1 Basic (HEM-718A-CRUO), M1 Plus (HEM-718A-LCRU) и M2 Basic (HEM-718C-CRU), X2 Basic (HEM-718C-CRUO), M2 Plus (HEM-718C-LCRU), X2 Plus (HEM-718C-LCRUO) приведены в Руководстве по эксплуатации 2, п.6 «Выполнение измерений».     Для модификаций M2 Connect     (HEM-718CT1-FLCRU),

X2 Connect (HEM-718CT1-FLCRUO) приведены в Руководстве по эксплуатации 2, п.8 «Выполнение измерений».

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 1.6

Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническом урегулированию и метрологии от 30.12.2019   № 3464 «Об утверждении государственной поверочной схемы

для электродиагностических средств измерений медицинского назначения»

Стандарт предприятия OMRON HEALTHCARE Co., Ltd., Япония

Правообладатель

OMRON HEALTHCARE Co., Ltd., Япония

Адрес: 53, Kunotsubo, Terado-cho, Muko, KYOTO, 617-0002 JAPAN

Изготовитель

OMRON HEALTHCARE Co., Ltd., Япония

Адрес: 53, Kunotsubo, Terado-cho, Muko, KYOTO, 617-0002 JAPAN

Производственная площадка

OMRON DALIAN Co., Ltd., Китай

Адрес: No.3 Song Jiang Road, Economic and Technical Development Zone, Dalian 116600 Liaoning, P.R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

ИНН: 9729338933

Телефон: 8 (495) 437-56-33

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    декабря 2025 Г. №   ²⁸²¹

Лист № 1 Регистрационный № 97279-25                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тераомметры Metrel

Назначение средства измерений

Тераомметры Metrel (далее - тераомметры) предназначены для измерений электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты, электрической емкости.

Описание средства измерений

Принцип действия тераомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.

Конструктивно тераомметры изготовлены в пластмассовом корпусе с закрывающейся крышкой. На его передней панели расположены разъемы для подключения измерительных проводов, жидкокристаллический цифровой дисплей, лампа индикации высокого напряжения, разъемы сети питания, интерфейсы RS-232 и USB, кейпад, функциональные кнопки, отсек аккумуляторной батареи.

Тераомметры выпускаются в модификациях MI 3211 и MI 3215, отличающихся диапазоном измерений электрического сопротивления изоляции и диапазоном измерений напряжения постоянного тока в режиме измерения электрического сопротивления изоляции.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид тераомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка. Нанесение знака поверки на тераомметры не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения серийного номера

Рисунок 1 - Общий вид тераомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) тераомметров состоит из встроенного и внешнего ПО, где встроенное ПО это внутренняя программа микропроцессора для обеспечения нормального функционирования тераомметра и управления интерфейсом, а внешнее ПО позволяет выполнять загрузку данных на персональный компьютер, просмотр, анализ и печать полученных результатов.

Конструкция тераомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Метрологические характеристики тераомметров нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО тераомметров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	1.0.35.с57Ь3758
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование физической величины	Диапазон измерений	Разрешение	Пределы допускаемой относительной (5)/абсолютной (Д) погрешности измерений, %
Режим измерения электрического сопротивления изоляции
Электрическое сопротивление изоляции	При испытательном напряжении от 0,03 до 1 кВ
	от 0,01 до 9,99 МОм	10 кОм	±5 (5)
	от 10,0 до 99,9 МОм	100 кОм
	от 100 до 999 МОм	1 МОм
	от 1,00 до 9,99 ГОм	10 МОм
	от 10,0 до 99,9 ГОм	100 МОм	±6 (5)
	от 100 до 999 ГОм	1 ГОм	±13 (5)
	При испытательном напряжении св. 1 до 5 кВ
	от 0,20 до 9,99 МОм	10 кОм	±5 (5)
	от 10,0 до 99,9 МОм	100 кОм
	от 100 до 999 МОм	1 МОм
	от 1,00 до 9,99 ГОм	10 МОм
	от 10,0 до 99,9 ГОм	100 МОм
	от 100 до 999 ГОм	1 ГОм	±6 (5)
	от 1,00 до 4,99 ТОм	10 ГОм	±13 (5)
	При испытательном напряжении св. 5 до 10 кВ
	от 1,00 до 9,99 МОм	10 кОм	±5 (5)
	от 10,0 до 99,9 МОм	100 кОм
	от 100 до 999 МОм	1 МОм
	от 1,00 до 9,99 ГОм	10 МОм
	от 10,0 до 99,9 ГОм	100 МОм
	от 100 до 999 ГОм	1 ГОм	±6 (5)
	от 1,00 до 9,99 ТОм	10 ГОм	±13 (5)
	от 10,0 до 20,0 ТОм	100 ГОм	±20 (5)
	При испытательном напряжении св. 10 до 15 кВ*
	от 2,50 до 9,99 МОм	10 кОм	±5 (5)
	от 10,0 до 99,9 МОм	100 кОм
	от 100 до 999 МОм	1 МОм
	от 1,00 до 9,99 ГОм	10 МОм
	от 10,0 до 99,9 ГОм	100 МОм
	от 100 до 999 ГОм	1 ГОм
	от 1,00 до 9,99 ТОм	10 ГОм	±10 (5)
	от 10,0 до 35,0 ТОм	100 ГОм	±20 (5)
Режим воспроизведения напряжения при измерении электрического сопротивления изоляции
Напряжение постоянного тока	от 30 до 999 В	1 В	±(0,03^Хизм.+3 е.м.р) (Д)
	от 1,00 до 9,99 кВ	10 В
	от 10,0 до 15,0 кВ*	100 В

Наименование физической величины	Диапазон измерений	Разрешение	Пределы допускаемой относительной (6)/абсолютной (Д) погрешности измерений, %
Режим измерения напряжения
Напряжение постоянного и переменного тока1)	от 30,0 до 199,9 В	0,1 В	±(0,03^Хизм.+5 е.м.р) (Д)
	от 200 до 600 В	1В
	св. 600 до 999 В*	1 В
Частота напряжения переменного тока	от 45,0 до 65,0 Гц	0,1 Гц	±(0,02^Хизм.+1 е.м.р) (Д)
Режим измерения электрической емкости
Электрическая емкость	от 20 до 999 нФ	1 нФ	±(0,05^Хизм.+3 е.м.р) (Д)
	от 1,00 до 9,99 мкФ	10 нФ
	от 10,0 до 50,0 мкФ	100 нФ
Примечания: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда; 1) - частота напряжения переменного тока 45 - 65 Гц * - только для модификации MI 3215

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока (встроенный литий-ионный аккумулятор), В - напряжение переменного тока (сеть переменного тока), В - номинальная частота переменного тока, Гц	14 от 100 до 240 50
Потребляемая мощность, В^А, не более	140
Габаритные размеры (высотахдлинахширина), мм, не более	160х330х360
Масса, кг, не более	6,3
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -20 до +50 до 90 (при температуре от 0 °С до +40 °С)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на корпус тераомметров способом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тераомметр	Metrel	1 шт.
Высоковольтные измерительные провода с зажимами типа «крокодил» (черный, синий, красный)	-	3 шт.
Кабель питания	-	1 шт.
USB-кабель	-	1 шт.
Сумка для принадлежностей	-	1 шт.
Свидетельство о калибровке	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6.4 «Измерения при одиночном испытании» документа Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 18 августа 2023 года №    1706

«Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»

Приказ Росстандарта от 30 декабря 2022 года №    3344

«Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»

Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»

«Тераомметры Metrel. Стандарт предприятия»

Правообладатель

«METREL d.o.o.», Словения

Адрес юридического лица: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija Изготовитель

«METREL d.o.o.», Словения

Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    декабря 2025 Г. №   ²⁸²¹

Лист № 1 Регистрационный № 97280-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти мобильная (МСИКН) для объекта «Мобильный приемо-сдаточный пункт (МПСП) товарной нефти АО      «Русско-Реченское»      ООО      «ИЦ      ГазИнформПласт» ОФТ.05.3301.00.00.00.00.00.00

Назначение средства измерений

Система измерений количества и показателей качества нефти мобильная (МСИКН) для объекта «Мобильный приемо-сдаточный пункт (МПСП) товарной нефти АО «Русско-Реченское» ООО «ИЦ ГазИнформПласт» ОФТ.05.3301.00.00.00.00.00.00 (далее - МСИКН) предназначена для измерений массы и показателей качества товарной нефти прямым методом динамических измерений.

Описание средства измерений

Принцип действия МСИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью счетчиков-расходомеров массовых (далее - СРМ). Выходные электрические сигналы измерительных преобразователей СРМ поступают на соответствующие входы комплекса измерительно-вычислительного (далее - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

МСИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка МСИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на МСИКН и эксплуатационными документами на ее компоненты.

Конструктивно МСИКН состоит из входного и выходного коллекторов, блока фильтров (БФ), блока измерительных линий (БИЛ), узла подключения передвижной поверочной установки (УПППУ), блока измерений показателей качества нефти (далее - БИК) и системы сбора и обработки информации (далее - СОИ). Технологическая обвязка и запорная арматура МСИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из одной рабочей измерительной линии (ИЛ) и одной контрольно-резервной ИЛ.

УПППУ предназначен для подключения передвижной поверочной установки (ПУ) к МСИКН с целью проведения поверки и контроля метрологических характеристик (КМХ) СРМ.

БИК выполняет функции измерения и оперативного контроля показателей качества нефти, а также отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: ИВК (основной и резервный), осуществляющие сбор измерительной информации и формирование отчетных данных; автоматизированное рабочее место оператора Генератор отчетов АБАК REPORTER (далее - АРМ оператора), оснащенное средствами отображения, управления и печати.

В состав МСИКН входят следующие средства измерений (далее - СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав МСИКН

Наименование СИ	Регистрационный №
Счетчики-расходомеры массовые Штрай-Масс	70629-18
Преобразователи давления измерительные АИР-20/М2	63044-16
Преобразователи температуры программируемые ТСПУ 031	46611-16
Влагомеры нефти поточные УДВН-2п	77816-20
Плотномеры ПЛОТ-3	20270-12
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+»	52866-13
Манометры показывающие для точных измерений МПТИ	26803-11
Манометры избыточного давления показывающие МП-У	10135-15
Термометры ртутные стеклянные лабораторные ТЛ-4	303-91
Расходомер счетчик ультразвуковой ВЗЛЕТ-МР УРСВ-744	28363-14

МСИКН обеспечивает выполнение следующих функций:

• - автоматизированное измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматизированное измерение массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматизированное измерение температуры (°С) и давления (МПа) нефти в трубопроводе;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и КМХ СРМ по передвижной ПУ;

• - КМХ рабочего СРМ по контрольно-резервному СРМ;

• - автоматический и ручной отбор пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав МСИКН, обеспечена возможность пломбирования СИ в соответствии с требованиями их описаний типа или МИ 3002-2006 (в случае отстутсвия требований в описании типа СИ).

Заводской номер 24052 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик блок-бокса МСИКН.

Нанесение знака поверки на МСИКН не предусмотрено.

Программное обеспечение

МСИКН реализовано в ИВК и в АРМ оператора, оснащенные средствами отображения, управления и печати. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблицах 2 и 3. ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя. Уровень защиты ПО МСИКН от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО И	[ВК
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Abak.bex
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО (CRC32)	4069091340

Т а б л и ц а 3 - Идентификационные данные ПО АРМ оператора

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	mDLL.dll
Номер версии (идентификационный номер) ПО	1.2.5.16
Цифровой идентификатор ПО (MD5)	EF9F814FF4180D55BD94D0DEBD230D76

Метрологические и технические характеристики

Т а б л и ц а 4 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода, т/ч	от 8 до 130
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35

Т а б л и ц а 5 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть, соответствующая ГОСТ Р 51858-2002
Характеристики измеряемой среды: - плотность, приведенная к стандартным условиям, кг/м3 - давление избыточное, МПа - рабочее - минимальное допустимое - максимальное допустимое - температура, °С - вязкость кинематическая максимальная, сСт - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров (при максимальной температуре нефти), кПа (мм рт. ст.), не более - содержание свободного газа, %	от 748 до 830 4,0 0,5 6,3 от +35 до +45 23 0,5 0,05 100 66,7 (500) не допускается
Параметры электрического питания: - напряжение, В - частота, Гц	400±40, 230±23 50±0,5
Режим работы МСИКН	непрерывный

Наименование характеристики	Значение
Температура воздуха в холодный и переходный периоды года, °С: - внутри блок-бокса комплекса технологического (КТ) - внутри блок-бокса СОИ и в помещении Заказчика - температура окружающей среды	от +5 до +40 от +18 до +28 от -54 до +34

Т а б л и ц а 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации МСИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 7 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Система   измерений   количества   и показателей качества нефти мобильная (МСИКН) для объекта «Мобильный приемо-сдаточный    пункт (МПСП) товарной нефти АО «Русско-Реченское» ООО     «ИЦ     ГазИнформПласт» ОФТ.05.3301.00.00.00.00.00.00	-	1
Руководство по эксплуатации	ОФТ.05.3301.00.00.00.00.00.00 РЭ	1
Формуляр	ОФТ.05.3301.00.00.00.00.00.00 ФО	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

представлены в документе Инструкция «ГСИ. Масса нефти. Методика (метод) измерений мобильной системой измерений количества и показателей качества нефти (МСИКН) для объекта «Мобильный приемо-сдаточный пункт (МПСП) товарной нефти АО «Русско-Реченское», ФР.1.29.2024.48459.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Русско-Реченское»

(АО «Русско-Реченское»)

Юридический адрес: 625048, Российская Федерация, Тюменская обл., городской округ город Тюмень, г. Тюмень, ул. 50 лет Октября, д. 14, этаж 15, офис 48

ИНН 8910002614

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания»

(ООО НПП «ТЭК»)

Адрес: 634040, Томская обл., г. Томск, ул. Высоцкого, д. 33 ИНН 7020037139

Телефон: +7(3822) 63-38-37

Испытательный центр

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   дек_бря 2025 г. № _⁸_ ¹

Регистрационный № 97281-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный Рк-10 Назначение средства измерений

Резервуар стальной вертикальный Рк-10 (далее - резервуар) предназначен для измерений объема жидкости, а также для ее приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный, номинальной вместимостью 10 м³.

Принцип действия резервуара основан на заполнении его жидкостью до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.

Резервуар установлен на опорах.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к резервуару.

Резервуар Рк-10 с заводским номером 011 расположен на территории производственного участка «Анадырь-Угольный» по адресу: Чукотский Автономный Округ, р-н Анадырский, пгт. Угольные Копи, ул. Портовая, д. 1.

Общий вид резервуара Рк-10 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Общий вид резервуара Рк-10 зав.№ 011

Пломбирование резервуаров Рк-10 не предусмотрено.

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	10
Пределы допускаемой относительной погрешности определения вместимости, %	±0,30

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный	Рк-10	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат»

(ООО «НПО Агрегат»)

ИНН 5048019584

Юридический адрес: 142305, Московская обл., м.о. Чехов, г. Чехов, ул. Комсомольская, д. 12б

Телефон: +7 (496) 723-48-24

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат»

(ООО «НПО Агрегат»)

ИНН 5048019584

Адрес: 142305, Московская обл., м.о. Чехов, г. Чехов, ул. Комсомольская, д. 12б

Телефон: +7 (496) 723-48-24

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ»

(ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ « 22 »    декабря 2025 Г. №   2821

Лист № 1

Регистрационный № 97282-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05

Назначение средства измерений

Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 (далее - модули) предназначены для измерений силы и напряжения постоянного электрического тока, частоты переменного тока, воспроизведения силы постоянного электрического тока.

Описание средства измерений

Принцип действия модулей основан на последовательных преобразованиях измеряемых величин.

Модули осуществляют регистрацию и обработку аналоговых и дискретных сигналов, характеризующих состояние технологических объектов, формирования сигналов автоматизированного контроля и управления в реальном масштабе времени на основе полученных данных технологическими процессами и объектами

Модули включают в себя как аналоговые, так и цифровые каналы. К аналоговым каналам относятся: 12 измерительных каналов (ИК), предназначенные для измерений силы постоянного электрического тока (до 6 из которых могут быть настроены на измерения сигналов напряжения постоянного электрического тока), 3 ИК сигналов частоты переменного тока и 8 каналов воспроизведения силы постоянного электрического тока.

К модулям ввода-вывода данного типа относятся модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 с заводскими номерами LBMO434779, LBMO434782.

Заводской номер в виде буквенно-цифрового обозначения, который однозначно идентифицирует каждый модуль, наносится на боковую панель корпуса с помощью наклейки, либо гравировки. Нанесение знака поверки на корпус модуля не предусмотрено.

Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1.

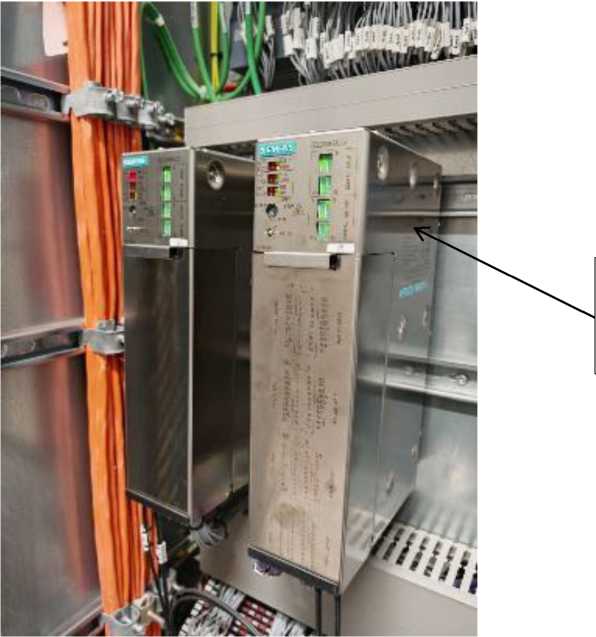

Место нанесения заводского номера

Рисунок 1 - Общий вид модулей с указанием места нанесения заводского номера

Пломбирование модулей не предусмотрено.

Программное обеспечение

Метрологически значимым программным обеспечением (ПО) модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 является встроенное ПО модулей и ПО верхнего уровня «SPPA-T3000». Встроенное ПО модулей загружается в энергонезависимую память на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

ПО верхнего уровня «SPPA-T3000» позволяет оператору выполнять настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненых измерений.

Для защиты приборных стоек с установленными в них модулями ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 предусмотрено закрытие дверей стоек на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь.

В приборных стойках реализован контроль версий и контрольных сумм ПО установленных в них измерительных компонентов, а также сигнализация и отключение компонента при несовпадении значений, исключающие возможность несанкционированной замены.

Метрологические характеристики ИК нормированы с учетов влияния всех компонентов ПО модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05

Идентификационные данные ПО «SPPA-T3000» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «SPPA-T3000»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SPPA-T3000
Номер версии (идентификационный номер ПО)	не ниже 7.0.12.0
Цифровой идентификатор ПО	-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики модулей приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики модулей________________________________

Наименование параметра	Диапазоны входных сигналов	Диапазоны выходных сигналов	Пределы допускаемых погрешностей1)
Измерение силы постоянного электрического тока	от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА	13 бит + знак	Y = ±0,12 %
Измерение напряжения постоянного электрического тока	от 0 до 10 В от -10 до +10 В	13 бит + знак	Y = ±0,12 %
Измерение частоты переменного тока	от 0,5 до 20000 Гц	13 бит + знак	6 = ±0,01 %
Воспроизведение силы постоянного электрического тока	13 бит + знак	от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА	Y = ±0,15 %
Примечание: 1) Используемые обозначения: Y - пределы допускаемой приведенной к диапазону измерений погрешности измерения/воспроизведения; 6 - пределы допускаемой относительной погрешности измерения.

Таблица 3 - Технические характеристики модулей

Наименование параметра	Значение
Рабочие условия применения:
Температура окружающей среды, °С	от +20 до +35
Относительная влажность окружающего воздуха без конденсации, %	до 95
Атмосферное давление, кПа	от 90,0 до 108,0

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации» типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность поставки

Наименование	Обозначение	Количество, шт.
Модули ввода-вывода	AddFEM PoCo Plus 6DL3100-8AC05	2
«Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации»	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

представлены в разделе 5 руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Правообладатель

Общество с ограниченной ответственностью «Современные Технологии Газовых Турбин» (ООО «СТГТ»)

ИНН 7804027534

Юридический адрес: 188510, Ленинградская обл., м.р-н Ломоносовский, гп. Виллозское, тер. Южная часть промзоны Горелово, ул. Сименса, д. 1

Телефон: (812) 643-73-00 Факс: (812) 643-59-55

Web-сайт: www.mgtt.ru

E-mail: contact@mgtt.ru

Изготовитель

Фирма Siemens AG, Германия

Адрес: Siemens AG, A&D AS Gleiwitzer Str. 555, 90327, Nurnberg, BRD

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    декабря 2025 Г. № __²¹

Лист № 1 Регистрационный № 97283-25                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТ-Энерго» для энергоснабжения АО «Калининградский янтарный комбинат» площадка 1

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РТ-Энерго» для энергоснабжения АО «Калининградский янтарный комбинат» площадка 1 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, программный комплекс (ПК) «Энергосфера», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые унифицированные сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Активная и реактивная электроэнергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется формирование, хранение поступающей информации и оформление отчетных документов, а также отображение информации по подключенным к серверу ИВК устройствам.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в сервере ИВК. При этом, если вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках, на сервере ИВК данное вычисление осуществляется умножением на коэффициент равный единице.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронно-цифровой подписью ООО «РТ-Энерго» в виде макетов XML формата 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК или АРМ энергосбытовой организации по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ИВК также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с зарегистрированными в Федеральном информационном фонде АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью, не более указанной в таблице 3. СОЕВ включает в себя УСВ, шкалы времени сервера ИВК и счетчиков.

УСВ сравнивает собственную шкалу времени с национальной шкалой координированного времени РФ UTC(SU) по сигналам навигационной системы ГЛОНАСС.

Сравнение шкалы времени сервера ИВК с УСВ осуществляется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов сервера ИВК производится независимо от величины расхождения.

Шкала времени счетчиков синхронизируется от шкалы времени сервера ИВК. Сравнение шкалы времени счетчиков и сервера ИВК происходит при каждом сеансе связи. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера ИВК более ±1 с (параметр программируемый).

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Заводской номер АИИС КУЭ ООО «РТ-Энерго» для энергоснабжения АО «Калининградский янтарный комбинат» площадка 1 нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе сервера ИВК. Дополнительно заводской номер 243 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПК «Энергосфера» указана в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УСВ	Сервер
1	2	3	4	5	6	7
1	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 17, ф. 8-00	ТОЛ-НТЗ-10 Кл. т. 0,2S 600/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	УСВ-3 Рег. № 64242-16	Dell EMC PowerEdge R640
2	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 21, ф. 8-0Б	ТОЛ-НТЗ-10 Кл. т. 0,2S 600/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
3	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 20, ф. 8-01	ТОЛ-НТЗ-10 Кл. т. 0,2S 400/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
4	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 19, ф. 8-02	ТОЛ-НТЗ-10 Кл. т. 0,2S 400/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
5	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 18, ф. 8-03	ТОЛ-НТЗ-10 Кл. т. 0,2S 400/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11

1	2	3	4	5	6	7
6	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 12, ф. 8-06	ТОЛ-НТЗ-10 Кл. т. 0,2S 300/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	УСВ-3 Рег. № 64242-16	Dell EMC PowerEdge R640
7	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 7, ф. 8-07	ТОЛ-НТЗ-10 Кл. т. 0,2S 300/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
8	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 13, ф. 8-0А	ТОЛ-НТЗ-10 Кл. т. 0,2S 200/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
9	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 6, ф. 8-08	ТОЛ-НТЗ-10 Кл. т. 0,2S 300/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
10	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 5, ф. 8-09	ТОЛ-НТЗ-10 Кл. т. 0,2S 300/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11
11	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 4, ф. 8-10	ТОЛ-НТЗ-10 Кл. т. 0,2S 300/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11

1	2	3	4	5	6	7
12	ПС 110 кВ О-8 Янтарное, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 3, ф. 8-11	ТОЛ-НТЗ-10 Кл. т. 0,2S 300/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл. т. 0,2 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	A1802RALQ-P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	УСВ-3 Рег. № 64242-16	Dell EMC PowerEdge R640
13	ВЛ 6 кВ ф. 8-00, оп. 6, КЛ-6 кВ ПКУ-6 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S 30/5 Рег. № 69606-17 Фазы: А; С	ЗНОЛП-НТЗ-6 Кл. т. 0,5 6000/^3/100/^3 Рег. № 69604-17 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18
14	ТП Центральная котельная 6 кВ, КРУН-6 кВ, яч. 6	ТПЛ-10 Кл. т. 0,5 150/5 Рег. № 1276-59 Фазы: А; С	НТМИ-6-66 Кл. т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
15	ТП Центральная котельная 6 кВ, КРУН-6 кВ, яч. 5	ТПЛ-10 Кл. т. 0,5 150/5 Рег. № 1276-59 Фазы: А; С	НТМИ-6-66 Кл. т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
16	КТПН 6 кВ, РУ-0,4 кВ, КЛ 0,4 кВ в сторону здания администрации	-	-	ПСЧ-4ТМ.05МД.21 Кл. т. 1,0/2,0 Рег. № 51593-18
17	ТП Парковая 6 кВ, РУ-0,4 КВ, КЛ 0,4 кВ № 1 в сторону КНС-2	ТТИ-30 Кл. т. 0,5S 200/5 Рег. № 28139-12 Фазы: А; В; С	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18

1	2	3	4	5	6	7
18	ТП Парковая 6 кВ, РУ-0,4 КВ, КЛ 0,4 кВ № 2 в сторону КНС-2	ТТИ-30 Кл. т. 0,5S 200/5 Рег. № 28139-12 Фазы: А; В; С	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18
19	ШУ 0,4 кВ МКД, ввод 0,4 кВ	-	-	СЭБ-1ТМ.04Т.63 Кл. т. 1,0/1,0 Рег. № 82236-21	УСВ-3 Рег. № 64242-16	Dell EMC PowerEdge R640
П р и м е ч а н и я 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УСВ на аналогичное утвержденного типа. 3 Допускается замена сервера ИВК без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
1 - 12	Активная	0,6	1,5
	Реактивная	1,1	2,6
13	Активная	1,3	3,4
	Реактивная	2,5	5,8
14, 15	Активная	1,1	3,0
	Реактивная	2,3	4,8
16	Активная	1,0	3,4
	Реактивная	2,0	6,4
17, 18	Активная	1,0	3,3
	Реактивная	2,1	5,7
19	Активная	1,0	3,4
	Реактивная	1,0	3,8
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с			5
П р и м е ч а н и я
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности P = 0,95.
3 Погрешность в рабочих условиях указана для ИК №№ 14			- 16, 19 для силы тока 5 %
от 1ном, для остальных ИК - для силы тока 2 % от 1ном; cos ф = 0,8инд.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	19
Нормальные условия: параметры сети: напряжение, % от ином сила тока, % от 1ном для ИК №№ 14 - 16, 19 для остальных ИК коэффициент мощности cosф частота, Гц температура окружающей среды, °С	от 95 до 105 от 5 до 120 от 1 до 120 0,9 от 49,8 до 50,2 от +21 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином сила тока, % от 1ном для ИК №№ 14 - 16, 19 для остальных ИК коэффициент мощности cosф частота, Гц температура окружающей среды в месте расположения ТТ, ТН, °С температура окружающей среды в месте расположения счетчиков, °С температура окружающей среды в месте расположения сервера ИВК, °С	от 90 до 110 от 5 до 120 от 1 до 120 от 0,5 до 1,0 от 49,6 до 50,4 от -40 до +40 от 0 до +40 от +15 до +30

1	2
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков типа А1800:
среднее время наработки на отказ, ч, не менее	120000
среднее время восстановления работоспособности, ч	2
для счетчиков типов ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МД:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для счетчиков типов СЭТ-4ТМ.03М, СЭБ-1ТМ.04Т:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
коэффициент готовности, не менее	0,95
среднее время восстановления работоспособности, ч	24
для сервера ИВК:
коэффициент готовности, не менее	0,99
среднее время восстановления работоспособности, ч	1
Глубина хранения информации:
для счетчиков:
тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
при отключении питания, лет, не менее	30
для сервера ИВК:
хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени.

• -   журнал сервера: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-НТЗ-10	38
Трансформаторы тока проходные с литой изоляцией	ТПЛ-10	4
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-30	6
Трансформаторы напряжения	ЗНОЛП-НТЗ-6	9
Трансформаторы напряжения	НТМИ-6-66	2
Счетчики электрической энергии трехфазные многофункциональные	А1800	12
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	3
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	2
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МД	1
Счетчики электрической энергии многофункциональные	СЭБ-1ТМ.04Т	1
Устройства синхронизации времени	УСВ-3	1
Сервер	Dell EMC PowerEdge R640	1
Методика поверки	—
Формуляр	68072726.411711. 243.ФО

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «РТ-Энерго» для энергоснабжения АО «Калининградский янтарный комбинат» площадка 1», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «РТ-Энергоэффективность»

(ООО «РТ-Энерго»)

ИНН 7729663922

Юридический адрес: 115054, г. Москва, пер. Стремянный, д. 11, помещ. 1

Телефон: (499) 426-00-96

Web-сайт: www.rtenergy.ru

E-mail: info@rtenergy.ru

Изготовитель

Общество с ограниченной ответственностью «РТ-Энергоэффективность»

(ООО «РТ-Энерго»)

ИНН 7729663922

Адрес: 115054, г. Москва, пер. Стремянный, д. 11, помещ. 1

Телефон: (499) 426-00-96

Web-сайт: www.rtenergy.ru

E-mail: info@rtenergy.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   декабря 2025 Г. №   2821

Лист № 1 Регистрационный № 97284-25                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформатор тока ТФЗМ 150A-I У1

Назначение средства измерений

Трансформатор тока ТФЗМ 150A-I У1 (далее по тексту - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформатор тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора тока. Выводы вторичных обмоток расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Принцип действия трансформатора тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К данному типу относится трансформатор тока ТФЗМ 150A-I У1 зав. № 4089.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Место пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	150
Номинальный первичный ток 11ном, А	600; 1200
Номинальный вторичный ток Ином, А	5
Номинальная частота Гном, Гц	5	0
Класс точности вторичных обмоток по ГОСТ 7746	0,5	10Р
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА	40	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформатор тока не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТФЗМ 150A-IУ1	1 шт.
Паспорт	ТФЗМ 150A-I У1	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока

Правообладатель

ПО «Запорожтрансформатор»

Юридический адрес: 69069, г. Запорожье, Днепропетровское ш., 3

Изготовитель

ПО «Запорожтрансформатор» (изготовлен в 1991 г.)

Адрес: 69069, г. Запорожье, Днепропетровское ш., 3

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    декабря 2025 Г. №   ²⁸²¹

Лист № 1 Регистрационный № 97285-25                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры магнитострикционные MS

Назначение средства измерений

Уровнемеры магнитострикционные MS (далее - уровнемеры) предназначены для измерений уровня жидких сред.

Описание средства измерений

Принцип действия уровнемеров основан на способе определения расстояния до поплавка путем измерения интервала времени, за который магнитострикционный импульс проходит это расстояние. Периодически генерируемый электронным блоком импульс тока передается по волноводу в направлении поплавка. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем постоянного магнита поплавка возникает ультразвуковой импульс, который движется обратно в направлении пьезоакустического преобразователя, где детектируется, после чего усиливается и подвергается математической обработке. Время распространения ультразвукового импульса пропорционально уровню жидкости. Значение времени преобразуется блоком электронным в значение уровня и при наличии показывающего устройства (ЖК-дисплей) выводится на индикацию. Передача измеренного значения уровня от электронного блока уровнемера осуществляется измерительным преобразователем через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал HART.

Уровнемеры состоят из волновода, конструктивно совмещенного с блоком электронным, и поплавка со встроенным магнитом.

Волновод уровнемера представляет собой гибкий стержень, выполненный из магнитострикционного материала, и помещенный внутрь жесткого стержня или гибкой трубы, в зависимости от исполнения волновода. Вдоль волновода перемещается поплавок с постоянным магнитом. С одного конца волновод жёстко соединен с пьезоэлектрическим преобразователем, который, в свою очередь, подключен к блоку электронному. Гибкая труба волновода, в которую помещен гибкий стержень, изготавливается из различных материалов с учетом параметров процесса: агрессивности среды, температуры и давления.

В зависимости от пределов допускаемой погрешности измерений уровня уровнемеры имеют следующие модификации: MS22 и MS13.

Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационные таблички, закрепленные на электронном блоке способом лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.

Пломбирование уровнемеров не предусмотрено.

Общий вид уровнемеров представлен на рисунке 1.

Программное обеспечение

Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:

• - обработку и передачу измерительной информации от волновода к измерительному преобразователю;

• - отображение результатов измерений на показывающем устройстве;

• - измерение уровня;

• - формирование выходного аналогового и цифрового сигналов;

• - настройку и диагностику аппаратной части уровнемера.

Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.

Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран преобразователей (при его наличии) и на экране подключенного к уровнемерам компьютера.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Magnetostrictive level transmitter
Номер версии (идентификационный номер) ПО	не ниже Ver 4.XX
* символ ХХ - версия программного обеспечения изменяется от 08 до 99 и отвечает за метрологически незначимую часть.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазонизмерений уровня, м*	от 0 до 22
Пределы допускаемой основной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов Ad, в зависимости от модификации уровнемера: для модификации MS22 - абсолютной при диапазоне измерений от 0 до 3,5 м включительно, мм - приведенной к диапазону измерений при диапазоне измерений свыше 3,5 м, % для модификации MS13 - абсолютной при диапазоне измерений от 0 до 0,7 м включительно, мм - приведенной к диапазону измерений при диапазоне измерений свыше 0,7 м, %	±3,5 ±0,1 ±3,5 ±0,5
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для аналоговых выходных сигналов AI, % в зависимости от модификации уровнемера: - MS22 - MS13	±0,15 (но не менее ±3,5 мм) ±0,55 (но не менее ±3,5 мм)
Зона нечувствительности от края присоединительного фланца, мм, не более	200
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой    (измеряемой)    среды    в    аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, %	±0,05
Вариация показаний измерений уровня контролируемой (измеряемой) среды: - для цифровых кодированных выходных сигналов - для аналоговых выходных сигналов	< |Ad| <IAiI

П Продолжение таблицы 2

Наименование характеристики	Значение
Пределы допускаемой дополнительной приведенной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, %	±0,05
Пределы допускаемой дополнительной приведенной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для аналоговых выходных сигналов, %	±0,15
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон температуры окружающего воздуха (среды), °С*	от -60 до +80
Диапазон температур контролируемой (измеряемой) среды °С**	от -195 до +440
Диапазон рабочего давления измеряемой (контролируемой) среды, МПа **	от -0,1 до 6,3
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	от 30 до 250 50/60 от 16 до 35
Потребляемая мощность, В^А, не более	0,75
Выходные сигналы - цифровой - аналоговый	HART 4-20 мА
Масса уровнемера, кг, не более	12
Габаритные размеры (Д*Ш*В), м, не более	22,5x0,01x0,01
Степень защиты от проникновения пыли, посторонних тел и воды	IP66, IP67
Маркировка взрывозащиты ***	1Ex db IIC Т6...Т1 Gb Х Ex tb IIIC T80°C...T440°C Db Х 0Ex ia IIC T6...T1 Ga Х
* жидкокристаллический дисплей нормально функционирует при температуре окружающего воздуха (среды) от минус 30 °С до плюс 70 °С. При температурах окружающего воздуха (среды) ниже минус 30 °С, или выше плюс 70 °С индикация дисплея нарушается, и восстанавливает работоспособность при возвращении температуры в вышеуказанные пределы. При температуре ниже минус 30 °С, или выше плюс 70 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер *** - для взрывозащищенного варианта исполнения

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы для взрывозащищенного исполнения, лет, не менее	10
Средний срок службы для не взрывозащищенного исполнения, лет, не менее	15

Знак утверждения типа

наносится на информационные таблички, закрепленные на электронном блоке уровнемера, методом лазерной гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количе ство	Примечание
Уровнемер магнитострикционный	MS (мод. MS13 или MS22)	1 шт.	В соответствии с заказом
Перечень ЗИП (Запасные части и инструменты)		1 экз.	Комплект на партию в соответствии с заказом
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.	Допускается поставлять один экземпляр в один адрес отгрузки

Сведения о методиках (методах) измерений

приведены в разделе 1.1.1 «Сведения о методиках (методах) измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

Стандарт предприятия Chongqing Chuanyi Automation Co., Ltd. Measurement & Control Technology Branch, Китай

Правообладатель

Chongqing Chuanyi Automation Co., Ltd. Measurement & Control Technology Branch, Китай

Адрес: No.61 Middle Section оf Huangshan Avenue, Dazhulin Street, Liangjiang New District, Chongqing, Китай

Телефон: +86 23 67032601

E-mail: sales@cqcsmc.com

Изготовитель

Chongqing Chuanyi Automation Co., Ltd. Measurement & Control Technology Branch, Китай

Адрес: No.61 Middle Section оf Huangshan Avenue, Dazhulin Street, Liangjiang New District, Chongqing, Китай

Телефон: +86 23 67032601

E-mail: sales@cqcsmc.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _² »    дек_бря 2025 г. №    _^{8 21}

Лист № 1 Регистрационный № 97286-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE

Назначение средства измерений

Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE (далее - преобразователи) предназначены для измерений и преобразования напряжения переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля», пропорциональные среднеквадратическому значению напряжения входного переменного тока.

Описание средства измерений

Принцип действия преобразователей состоит в масштабном преобразовании напряжения входного переменного тока входным трансформатором напряжения, выпрямлении напряжения вторичной обмотки детектором истинных среднеквадратических значений. Выходные сигналы детекторов преобразуются в сигналы интерфейсов «токовая петля» 4...20 мА. Преобразователь содержит трансформатор напряжения, детектор, интерфейсные схемы и стабилизированный источник питания.

Питание преобразователей осуществляется от внешнего источника переменного или постоянного тока.

Конструктивно преобразователи состоят из трансформатора напряжения и печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами.

Преобразователи предназначены для работы в составе измерительных и управляющих систем.

Преобразователи имеют заводские номера 2, 20.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус преобразователя табличке.

Нанесение знака поверки на преобразователи не предусмотрено.

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1. Пломбирование преобразователей не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон преобразования напряжения переменного тока, В	от 0 до 500
Диапазон выходного сигнала, мА	от 4 до 20
Пределы допускаемой приведенной погрешности преобразования на частоте 50 Гц от верхней границы диапазона преобразования, %	± 0,5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Максимальное сопротивление нагрузки в зависимости от тока выхода на верхней границе диапазона измерения ION (мА), Ом	15/ION
Максимальный ток при перегрузке по входу, мА	34
Максимальное напряжение под нагрузкой, В	15
Пульсации, размах не более, %	1
Время установления рабочего режима не более, мин	5
Время установления выходного сигнала не более, с	0,3
Время непрерывной работы не менее, ч	Неограниченно
Напряжение внешнего питания, В переменный ток (50/60Гц)/постоянный ток	от 24 до 60
Потребляемая мощность внешнего питания, не более -переменный ток, В^А	3
-постоянный ток, Вт	1,5
Сопротивление изоляции в рабочих условиях не менее, МОм	5
Габаритные размеры (высота х ширина х длина), мм, не более	70 х 112 х 70
Масса, г, не более	300
Нормальные условия применения: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %	от 30 до 80

Знак утверждения типа

наносится на титульный лист паспорта преобразователя типографским способом.

Комплектность средства измерения

Комплект поставки трансформаторов приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество, шт./экз.
Преобразователь         измерительный напряжения переменного тока	EMBSIN 221 UE	2
Паспорт	-	2
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта преобразователя.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года №1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 10^-1 до 2-10⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10^-16  100 А

Правообладатель

Фирма MBS AG, Германия

Адрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen, Germany.

Тел: 49 (0)7976/9851-0

Web-сайт: www.mbs-ag.com

E-mail: info@ mbs-ag.com

Изготовитель

Фирма MBS AG, Германия

Адрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen, Germany

Тел: 49 (0)7976/9851-0

Web-сайт: www.mbs-ag.com

E-mail: info@ mbs-ag.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБЦ «НИЦ ПМ-Ростест»)

ИНН 7727061249

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    декабря 2025 Г. №   ²⁸²¹

Лист № 1 Регистрационный № 97287-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные цифровые SICAM T 7KG9661

Назначение средства измерений

Преобразователи измерительные цифровые SICAM T 7KG9661 (далее -преобразователи) предназначены для измерений электрических параметров в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока, преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения, передачи результатов измерений по цифровым интерфейсам, управления исполнительными механизмами.

Описание средства измерений

Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, математической обработке измеренных величин и последующем расчете параметров электрической сети.

Преобразователи обеспечивают измерение напряжения переменного тока, силы переменного тока, частоты переменного тока, угла фазового сдвига. По результатам измерений преобразователи вычисляют на основе математических алгоритмов коэффициент мощности, активную, реактивную, полную мощности, активную и реактивную энергию, несимметрию напряжений и токов.

Преобразователи обеспечивают преобразование входных величин в унифицированные выходные сигналы постоянного тока и напряжения.

Способ включения преобразователей в электрическую сеть - непосредственный.

Графический интерфейс пользователя реализован в самом преобразователе, поэтому для его конфигурирования нет необходимости в использовании дополнительного ПО. Для работы с преобразователем можно использовать браузер Microsoft Internet Explorer, установленный на внешнем персональном компьютере. При помощи него можно контролировать состояние преобразователя, выполнять конфигурирование, просматривать значения измеряемых величин, журналы событий, и выполнять другие операции, необходимые для полноценной работы с преобразователем. IP-адрес и маска подсети, необходимый для работы с браузером, указаны в руководстве по использованию устройства.

Основные узлы преобразователей: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микроконтроллер, блок интерфейса Ethernet, блок питания.

Общий вид преобразователей представлен на рисунке 1.

Конструктивно преобразователи выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах с креплением на DIN-рейку. Преобразователи не имеют подвижных частей и работоспособны при установке в любом положении.

На лицевой панели преобразователей расположены клеммы дискретных выходов, клеммы аналоговых выходов унифицированных сигналов, клеммы входов напряжения и тока, клеммы сети питания.

На верхней панели расположены разъем интерфейса Ethernet, отсек батареи, светодиоды состояния.

Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.

Заводские номера в формате цифробуквенного обозначения нанесены на таблички преобразователей методом трафаретной печати. К настоящему типу средств измерений относятся преобразователи измерительные цифровые SICAM T 7KG9661 с заводскими номерами GF2011503081, GF2011503080, GF2011503079.

Внешний вид преобразователя и места пломбирования показаны на рисунке 1. Нанесение знака поверки на корпус преобразователя не предусмотрено.

Место нанесения таблички с заводским номером

Рисунок 1 - Общий вид преобразователей измерительных цифровых SICAM T 7KG9661

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и недоступна для потребителя.

Идентификационные данные ПО приведены в таблице 1. Номер версии ПО отображается при включении преобразователя и выводится при запуске пользовательского интерфейса на вкладке Информация Показать информацию об устройстве. Контрольная сумма исполняемого кода недоступна для пользователя.

Метрологические характеристики преобразователей нормированы с учетом влияния программного обеспечения.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО	Не ниже 02.17.01
Цифровой идентификатор ПО	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение	Пределы допускаемой погрешности измерений (преобразования)
Напряжение переменного тока от 0,1 до 1,2 номинального диапазона, В - фазное	63,5; 110, 230; 400	±0,2 % (6)
Сила переменного тока, А	1; 5	±0,2 % (6)
Частота переменного тока, Гц	50	±0,01 (Д)
Угол фазового сдвига, градус	от -180 до 180	±2 (Д)
Сила постоянного тока, мА 1)	от -20 до 20	±0,2 % (6)
Напряжение постоянного тока, В 11	от -10 до 10	±0,1 % (6)

Примечание: 6 - относительная погрешность; Д - абсолютная погрешность;

¹⁾ - выходные унифицированные сигналы

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение переменного тока от 0,1 до 1,2 номинального диапазона, В - линейное	110; 190; 400; 690
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	от 110 до 230 от 45 до 65 от 24 до 250
Габаритные размеры, мм, (ширинахвысотахглубина)	96х96х106
Масса, кг	0,5
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +22 до +24 до 75
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +30 до 95

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь измерительный цифровой	SICAM T 7KG9661	3 шт.
Паспорт	-	3 экз.
Методика поверки	-	1экз.

Сведения о методиках (методах) измерений приведены в разделе 4 «Устройство и принцип работы» паспорта.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года №1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 10^-1 до 240⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 №1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10-16  100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 № 1932 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Правообладатель

Фирма «Siemens AG», Германия

Адрес: Humboldtstr. 59, 90459 Nuremberg, Germany

Телефон: +49 180 524 70 00 Humboldtstr. 59, 90459 Nuremberg, Germany

Web-сайт: http://www.siemens.com

Изготовитель

Фирма «Siemens AG», Германия

Адрес: Humboldtstr. 59, 90459 Nuremberg, Germany

Телефон: +49 180 524 70 00

Web-сайт: http://www.siemens.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБЦ «НИЦ ПМ-Ростест»)

ИНН 7727061249

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---
