УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1542

Лист № 1 Регистрационный № 70346-18 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенды лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000

Назначение средства измерений

Стенды лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000 (далее по тексту -стенды) предназначены для проведения в автоматическом режиме: лазерного сканирования (обмер геометрических параметров объекта контроля); вихретокового, импедансного, ультразвукового и визуально-измерительного методов неразрушающего контроля с целью определения координат и измерения размеров выявленных дефектов, в деталях и изделиях в процессе производства, эксплуатации и ремонта в различных отраслях где необходимо применение средств автоматизации неразрушающего контроля, таких как: рельсовый транспорт, трубопроводный транспорт, авиационная промышленность, машиностроительная промышленность, газо- нефтехимическая промышленность, атомная промышленность и др.

Описание средства измерений

Стенд является автоматизированной измерительной системой, в которой реализованы измерительный, ультразвуковой, вихретоковый, импедансный методы контроля, с возможностью перемещения манипулятора с инструментом контроля по заданной траектории в трехмерном пространстве и позиционирования рабочей точки инструмента контроля по указанным координатам в пределах зоны досягаемости манипулятора. По требованию заказчика стенды могут комплектоваться блоком контроля твердости.

Общий вид стенда представлен на рисунке 1.

Обозначение места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

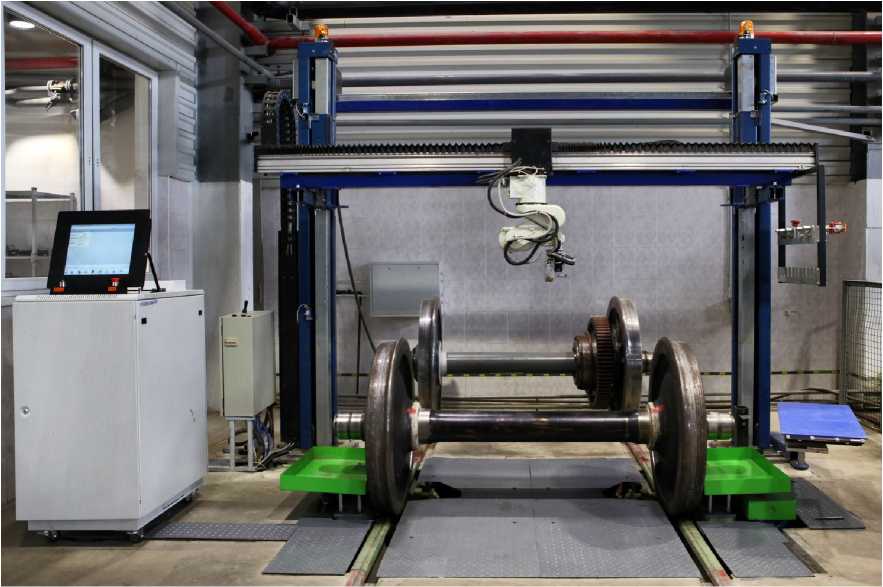

Рисунок 1 - Общий вид стенда лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000 в портальном исполнении

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

Место

нанесения знака

поверки, место

нанесения знака

утверждения

типа и

заводского

номера

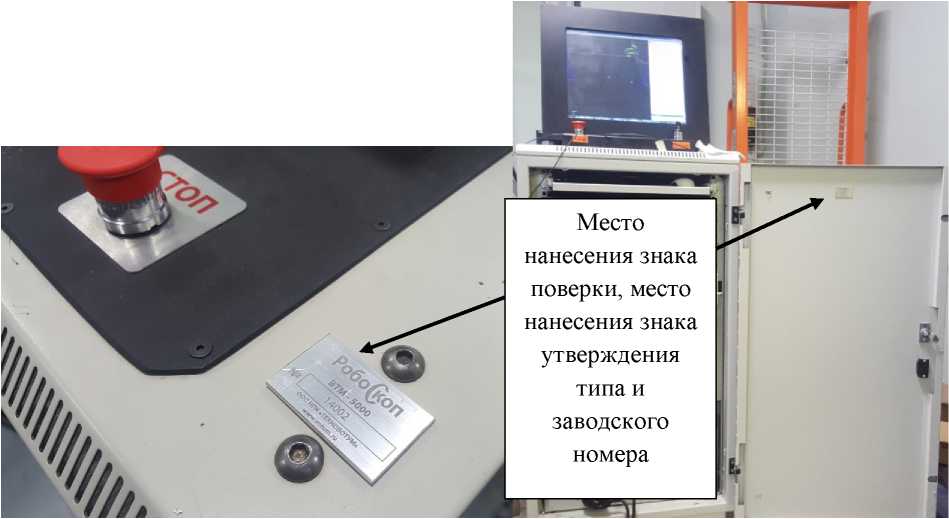

Рисунок 2 - Места нанесения знака поверки, знака утверждения типа и заводского номера

Варианты исполнения стенда представлены на Рисунках 3 - 7 (объекты контроля показаны условно). Варианты исполнения определяются заказом.

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

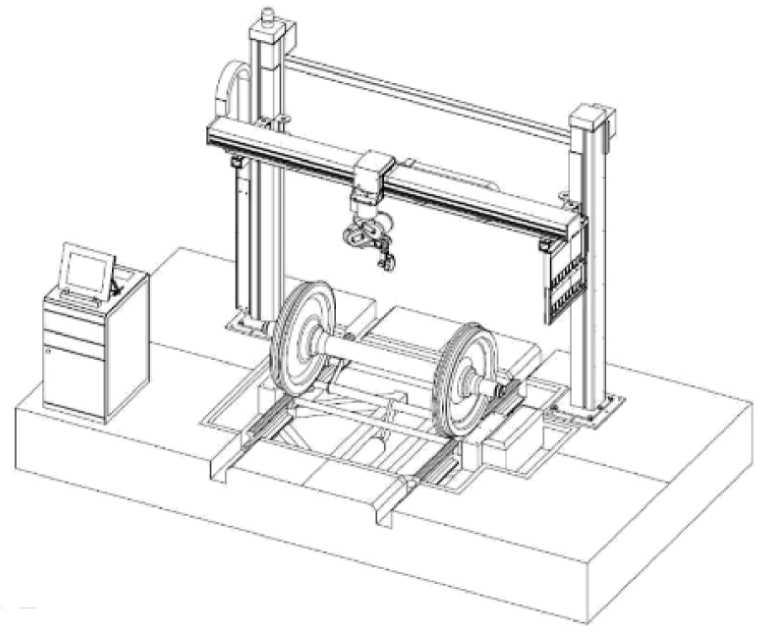

Рисунок 3 - Портальное исполнение стенда лазерного сканирования и дефектоскопии

Робоскоп ВТМ-5000. Контроль крупногабаритных тел вращения и/или крупногабаритных объектов

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

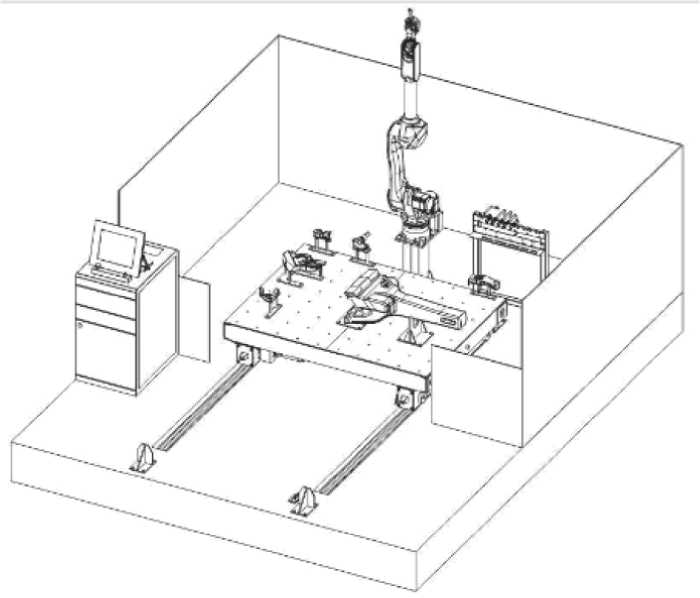

Рисунок 4 - Стационарное исполнение стенда лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000 с тележкой для автоматизированной подачи объекта контроля

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

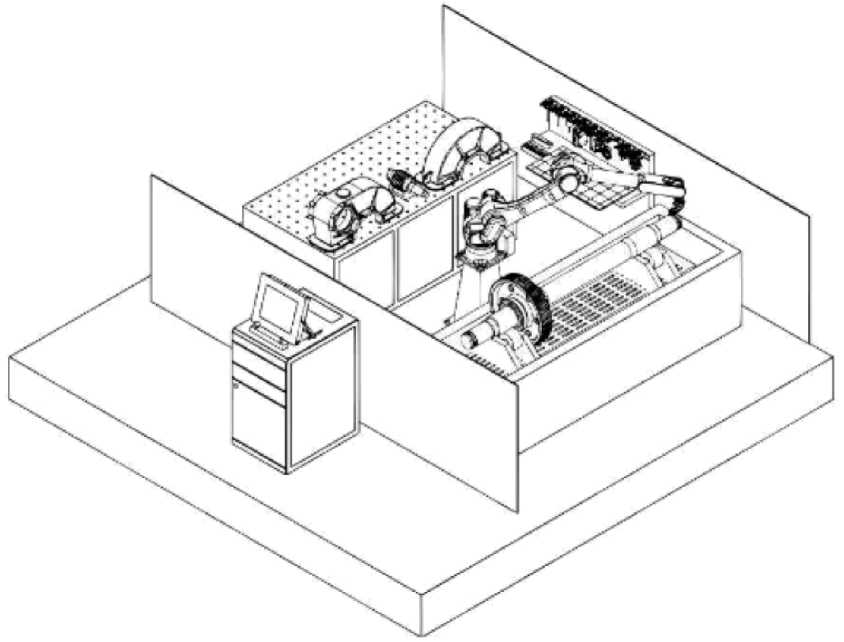

Рисунок 5 - Стационарное исполнение стенда лазерного сканирования и дефектоскопии

Робоскоп ВТМ-5000. Контроль среднегабаритных объектов и/или тел вращения

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

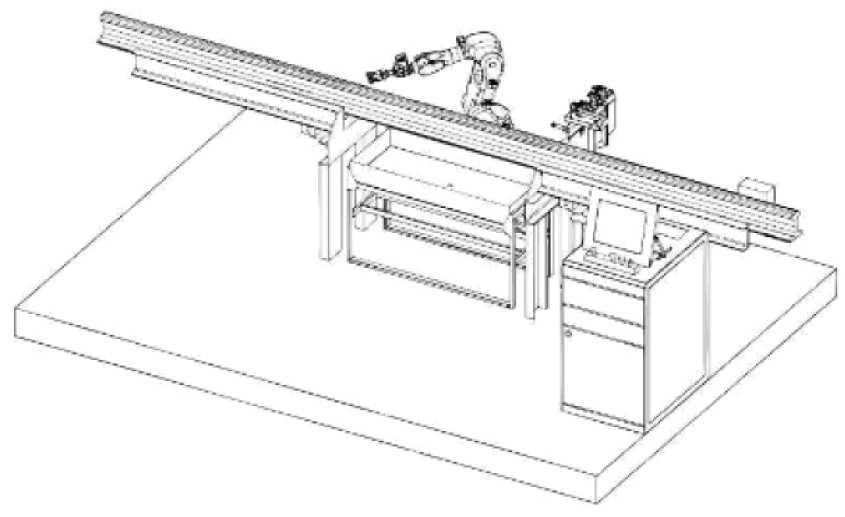

Рисунок 6 - Конвейерное исполнение стенда лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000. Встраивание в поточную систему производства

Приказ Росстандарта №1542 от 30.07.2021, https://oei-analitika.ru

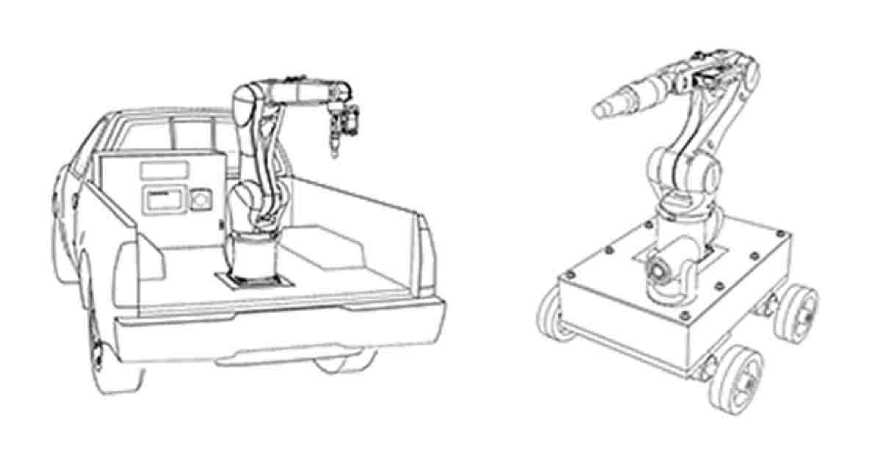

Рисунок 7 - Мобильное исполнение стенда лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000 в передвижной лаборатории или на моторизированной платформе

Принцип действия стенда лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000:

В режиме лазерного сканирования:

Лазерный модуль реализует принцип оптической триангуляции, основанный на регистрации изменения положения отраженного светового пятна от контролируемого объекта на светочувствительной линейке фотоприемника, производит измерения расстояния от текущего положения лазерного модуля до проекции светового пучка на объекте контроля и обеспечивает корректировку заданной траектории перемещения манипулятора с преобразователем.

Лазерный модуль предназначен для бесконтактного сканирования деталей и узлов на предмет определения расстояния от лазерного модуля до текущего положения светового пятна на объекте контроля. Данная информация передается в управляющий компьютер и используется в дальнейших вычислениях для определения различных геометрических параметров изделий. Результаты обработки отображаются на экране и заносятся в энергонезависимую память стенда.

В режиме измерительного контроля:

Модуль измерительного контроля производит измерения видимых размеров дефектов по принципу компьютерной обработки цифрового изображения поверхности объекта в статическом и динамическом режимах захвата изображения.

Модуль измерительного контроля предназначен для бесконтактного измерения линейных размеров дефектов, выходящих на поверхность объекта контроля, находящегося в поле зрения видеокамеры, методом обработки цифрового изображения поверхности объекта контроля в статическом и динамическом режимах захвата изображения.

Цифровые изображения поверхности объекта контроля, получаемые с видеокамеры передаются в управляющий компьютер вместе с координатами полученного изображения и используются в дальнейших вычислениях для определения различных геометрических размеров дефектов. Результаты обработки отображаются на экране и заносятся в энергонезависимую память стенда.

В режиме вихретокового контроля:

Модуль вихретокового контроля основан на регистрации изменений электромагнитного поля вихревых токов, наводимых возбуждающей катушкой в электропроводящем объекте контроля.

Модуль вихретокового контроля предназначен для неразрушающего контроля деталей из

Лист №6 Всего листов 10 немагнитных и ферромагнитных металлов и сплавов, на наличие поверхностных и подповерхностных дефектов типа трещин, расслоений, закатов, раковин, неметаллических включений. Результаты обработки измерений отображаются на экране и заносятся в энергонезависимую память стенда.

В режиме импедансного контроля:

Модуль импедансного контроля основан на регистрации изменений режима генерации механических колебаний в стержне преобразователя, контактирующего с поверхностью объекта контроля при изменении механического импеданса контролируемой зоны.

Модуль импедансного контроля предназначен для неразрушающего контроля конструкций и корпусных деталей из композитных материалов и сотовых структур на наличие дефектов типа непроклей или расслоение. Результаты обработки измерений отображаются на экране и заносятся в энергонезависимую память стенда.

В режиме ультразвукового контроля:

Модуль ультразвукового контроля основан на прохождении, отражении и трансформации ультразвуковых колебаний на неоднородностях, несплошностях материалов (дефектах).

Модуль ультразвукового контроля предназначен для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности, определения координат дефектов, измерения амплитуд эхосигналов от дефектов, измерения времени распространения ультразвуковых колебаний в материалах.

Совокупность данных, собранных о дефекте, обрабатывается встроенным процессором. Результаты обработки отображаются на экране и заносятся в энергонезависимую память стенда.

Стенд накапливает в своем архиве не менее 1000 записей результатов контроля с целью последующего их анализа и представления в виде документа.

Стенд может использоваться со следующими типами преобразователей, изготовленными ООО «НПК «ТЕХНОВОТУМ»:

  • - Ультразвуковые совмещенные и раздельно-совмещенные, прямые и наклонные пьезоэлектрические преобразователи (ПЭП), преобразователи с фазированными решетками (ФР), электромагнитно-акустические преобразователи.

  • - Вихретоковые параметрические, трансформаторные и матричные преобразователи.

  • - Импедансных совмещенные, раздельно-совмещенные, матричные преобразователи.

  • - Ударные единичные, матричные преобразователи.

Программное обеспечение

Программное обеспечение (ПО) выполняет следующие основные функции:

  • -   управление аппаратными ресурсами;

  • -   хранение всех результатов измерений в единой базе данных;

  • -   отображение результатов измерений в режиме реального времени;

  • -   отображение результатов измерений в виде пересчетных значений по заранее предустановленным параметрам.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные признаки ПО стендов соответствуют данным, приведенным в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Робоскоп 5000

Номер версии (идентификационный номер) ПО

1.2.0.26 и выше

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

В режиме лазерного сканирования:

Диапазон измерений геометрических размеров объекта контроля по трем координатам (X, Y, Z) в режиме лазерного сканирования *(минимально и максимально допустимая дальность от лазерного измерителя до объекта измерения), мм

  • - диапазон 1

  • - диапазон 2

  • - диапазон 3

от 55 до 105 от 100 до 350 от 425 до 1415

Пределы допускаемой абсолютной погрешности измерений геометрических размеров объекта контроля по трем координатам (X, Y, Z), мм

±(0,02+0,001-Д)

где Д - значение расстояния от лазерного измерителя до сканируемого объекта, мм

В режиме измерительного контроля:

Диапазон измерений длины (ширины) дефектов, мм

от 0,1 до 1000,0

Пределы допускаемой абсолютной погрешности измерений длины (ширины) дефектов, мм

  • - от 0,1 до 9,0 мм включительно

  • - свыше 9,0 до 300,0 мм включительно

  • - свыше 300,0 до 1000,0 мм

±(0,1+0,0VL)

±0,5

±1,0

где L - значение измеренной длины (ширины) дефектов, мм

В режиме вихретокового контроля:

Минимальная глубина выявляемых поверхностных дефектов, при значении шероховатости Ra=2,5, мм

0,2

Максимальная глубина залегания выявляемых поверхностных дефектов типа «коррозия» в немагнитных электропроводных материалах, мм

5,0

Пределы допускаемой абсолютной погрешности измерений глубины залегания выявляемых поверхностных дефектов, мм

±(0,05+0,1-Н), где Н -измеренная глубина залегания дефекта, мм

Диапазон частот импульсов генератора импульсов возбуждения*, кГц

  • - диапазон 1

  • - диапазон 2

от 1 до 1000 от 2 до 2000

Пределы допускаемой относительной погрешности установки частоты импульсов генератора импульсов возбуждения, %

±10

Номинальное значение амплитуды импульсов возбуждения на эквивалентной нагрузке 100 Ом, В, не менее

4

В режиме импедансного контроля:

Порог чувствительности к определению искусственных дефектов (минимальная площадь выявляемых дефектов типа расслоение при глубине залегания 1,5 мм), мм х мм / (мм2)

7х 7/(41)

Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, %

±15

Диапазон частот импульсов генератора импульсов возбуждения, кГц

от 1 до 100

Пределы допускаемой относительной погрешности установки

Наименование характеристики

Значение

частоты импульсов генератора импульсов возбуждения, %

±10

Номинальное значение амплитуды импульсов возбуждения на эквивалентной нагрузке 100 Ом, В, не менее

4

В режиме ультразвукового контроля:

Диапазон измерений глубины залегания дефекта и/или толщины изделий, мм

от 2 до 4600

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины изделий, мм

±(О,3+О,О1-Но),

где H0 - измеренное значение глубины залегания дефекта и/или толщины изделия, мм

Диапазон измерений расстояния от точки ввода до проекции дефекта на поверхность сканирования, мм

от 2 до 165

Пределы допускаемой абсолютной погрешности измерений расстояния от точки ввода до проекции дефекта на поверхность сканирования, мм

±(0,3+0,01Ъ),

где L - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм

Номинальные значения амплитуды импульсов возбуждения на нагрузке 50 Ом, В, не менее

75; 150; 225

Пределы допускаемой относительной погрешности установки частоты импульсов генератора импульсов возбуждения, %

±20

Диапазон частот импульсов генератора импульсов возбуждения*, МГц

  • - диапазон 1

  • - диапазон 2

от 0,2 до 10,0

от 0,2 до 20,0

* Возможен один из диапазонов в зависимости от комплекта поставки.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима, мин, не более

15

Время непрерывной работы, ч, не менее

24

Пределы допускаемой абсолютной погрешности определения координат конечной точки манипулятора, мм

±0,5

Электрическое питание от сети переменного тока:

- напряжение, В

380/220

- частота, Гц

50±1

Мощность, потребляемая стендом от сети переменного тока, кВт, не более

6,0

Габаритные размеры, длина х ширина х высота, (без учета механизмов перемещения), мм, не более

6ОООХ6ОООХ4000

Масса стенда (без учета механизмов перемещения), кг, не более

1500

Средняя наработка на отказ, ч, не менее

10000

Температура эксплуатации, °С

от + 15 до + 35

Относительная влажность воздуха (при температуре 35 °С), %, не более

95

Знак утверждения типа

наносится на внутренней стенке шкафа стенда методом наклеивания или иным способом, обеспечивающим четкость на всё время службы стенда, а также на титульный лист

Руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование и условное обозначение

Обозначение

Кол-во

Примечание

Робот-манипулятор

-

1 шт.

Тип и модель определяется заказом

Блок питания и управления Роботом-манипулятором

-

1 шт.

Стандартный комплект

Механизм вертикального перемещения (2-х стоечный электромеханический подъемник с блоком управления)

-

1 шт.

Количество и тип определяется заказом

Механизм горизонтального перемещения (линейный синхронный двигатель с блоком управления)

-

1 шт.

Количество и тип определяется заказом

Механизм вращения

-

1 шт.

Количество и тип определяется заказом

Электронный блок с каналами вихретокового, импедансного и ультразвукового неразрушающего контроля

-

1 шт.

Количество и тип каналов определяется заказом

Управляющий компьютер

-

1шт.

Стандартный комплект

Промышленный шкаф для размещения электронного оборудования стенда

-

1шт.

Стандартный комплект

Программно-управляемый схват смены инструмента

-

1 шт.

Стандартный комплект

Лазерный измеритель: Лазерный профилометр, Лазерный микрометр,

Лазерный дальномер и типовые аналоги

-

1

компл.

Количество и тип лазерных измерителей определяется заказом

Видеокамера

-

1

компл.

Количество и тип определяется заказом

Измеритель твердости

-

1

компл.

Количество и тип определяется заказом

Вихретоковые преобразователи (параметрические, дифференциальные, единичные, матричные)

-

1

компл.

Количество и тип определяется заказом

Ультразвуковые преобразователи (одноэлементные, ЭМА, на фазированных решетках)

-

1

компл.

Количество и тип определяется заказом

Ударные преобразователи (единичные, матричные)

-

1

компл.

Количество и тип определяется заказом

Импедансные преобразователи (совмещенные, раздельно-совмещенные, матричные)

-

1

компл.

Количество и тип определяется заказом

Кабели соединительные

-

1

компл.

Стандартный комплект

Меры моделей дефектов типа:

КС-1, RS-A-0,2-0,5-1, ОН-6, TS-2,

-

1

компл.

Количество и тип определяется заказом

Наименование и условное обозначение

Обозначение

Кол-во

Примечание

PS-3-4-5A и аналоги

Настроечные образцы отраслевого и локального применения типа: СО-3Р, ОСО32 и аналоги

-

1компл.

Количество и тип определяется заказом

Кассета для преобразователей и образцов

-

1 шт.

Количество и тип определяется заказом

Упаковка

-

1

компл.

Количество и тип определяется заказом

Стенд лазерного сканирования и дефектоскопии «Робоскоп ВТМ-5000». Паспорт

ВТМ 130 ПС

1 экз.

Стандартный комплект

Стенд лазерного сканирования и дефектоскопии «Робоскоп ВТМ-5000». Руководство по эксплуатации

ВТМ 130 РЭ

1 экз.

Стандартный комплект

Стенд лазерного сканирования и дефектоскопии «Робоскоп ВТМ-5000». Методика поверки

МП 039.Д4-17 с изменением № 1

1 экз.

Стандартный комплект

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы» Руководства по эксплуатации ВТМ 130 РЭ «Стенд лазерного сканирования и дефектоскопии «Робоскоп ВТМ-5000»».

Нормативные и технические документы, устанавливающие требования к стендам лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000

ТУ 4276-001-83231613-16 Технические условия Стенды лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000.




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1542

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяема я методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Стенды лазерного сканирования и дефектоскопии

Робоскоп

ВТМ-5000

70346-18

ООО «НПК «ТЕХНОВОТУМ»,

г. Москва,

г. Зеленоград

МП 039.Д4-17

МП 039.Д4-17 с изменением

№ 1

ООО «НПК

«ТЕХНО

ВОТУМ»,

г. Москва, г. Зеленоград

ФГУП

"ВНИИОФИ", г. Москва




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
