№1249 от 20.07.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 171707
ПРИКАЗ.
О внесении изменений в описание типа СИ
Теплосчетчики 7КТ
Приказы по основной деятельности по агентству Вн. Приказ № 1249 от 20.07.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2020 г. № 1249
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Теплосчетчики 7КТ
Назначение средства измеренийТеплосчетчики 7КТ (далее - теплосчетчик) предназначены для измерений и учета тепловой энергии, количества и параметров теплоносителя в системах тепло - водоснабжения (далее - системы ТВС).
Описание средства измеренийПринцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) в системах ТВС с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, по уравнениям измерений, приведенным в МИ 2714-2002, МИ 2412-97, нормативных документах по обеспечению единства измерений и ГСССД. На основании результатов измерений и вычислений формируются архивы данных и событий, обмен информацией с компьютером производится посредством интерфейса RS-232.
Теплосчетчики представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема) теплоносителя; температуры теплоносителя; давления теплоносителя) и сложные (разности температуры теплоносителя; количества теплоносителя; тепловой энергии; тепловой мощности) ИК.
Теплосчетчики конструктивно состоят из тепловычислителя 7КТ «Абакан» (далее - тепловычислитель), первичных измерительных преобразователей утвержденного типа (далее - ПИП) и кабелей связи. Перечень ПИП применяемых в составе теплосчетчиков приведен в таблицах 1-3.
|
Таблица 1 - Типы применяемых ПИП в составе И |
К объемного расхода (объема) теплоносителя | ||
|
Тип ПИП |
Номер в ФИФ СИ РФ |
Тип ПИП |
Номер в ФИФ СИ РФ |
|
ET (ZENNER) |
48241-11 |
ПРЭМ |
17858-11 |
|
M (ZENNER) |
48242-11 |
ВПС |
19650-10 |
|
SONO 1500 CT |
35209-09 |
ВЭПС |
14646-05 |
|
ЭМИР-ПРАМЕР-550 |
27104-08 |
РМ-5 |
20699-11 |
|
ВЗЛЕТ ЭР мод. Лайт М |
52856-13 |
Питерфлоу РС |
46814-11 |
|
ВСХНд, ВСТН |
61402-15 |
МастерФлоу |
31001-12 |
|
ВСХНд, ВСГНд, ВСТН |
55115-13 |
ETK/ETW Водоучет |
19727-03 |
|
ВМХ и ВМГ |
18312-03 |
СКБ |
26343-08 |
|
ВСГд, ВСТ |
51794-12 |
M-T150 QN |
23553-02 |
|
7КЕ |
76036-19 | ||
Таблица 2 - Типы применяемых ПИП в составе ИК температуры и ИК разности температур теплоносителя
|
Тип НИИ |
Номер в ФИФ СИ РФ |
Тип ИИ11 |
Номер в ФИФ СИ РФ |
|
КТПТР-04,05,05/1 |
39145-08 |
КТС-Б |
43096-15 |
|
КТПТР-01,03,06,07,08 |
46156-10 |
КТСП-Н |
38878-17 |
|
КТСПТВХ-В |
24204-03 |
ТЭМ-110 |
40593-09 |
|
КДТС |
56651-14 | ||
Таблица 3 - Типы применяемых ПИП в составе ИК давления
|
Тип ПИП |
Номер в ФИФ СИ РФ |
Тип ПИП |
Номер в ФИФ СИ РФ |
|
Сапфир-22МП-ВН |
33503-13 |
НТ |
26817-13 |
|
Метран-55 |
18375-08 |
ДМ5007-3151 |
35264-07 |
|
МИДА-ДИ-12П; МИДА- ДИ-12П-Ех |
17635-03 |
КОРУНД |
47336-16 |
|
пд-р |
40260-11 |
ПДТВХ-1 |
43646-10 |
|
PTE5000, P1E, P1A |
62826-15 |
СДВ |
28313-11 |
|
MBS 3300, MBS 3350, MBS 4003 |
56237-14 | ||
Теплосчетчики выпускаются в следующих модификациях (в соответствии с модификацией тепловычислителя):
240 - два ИК температуры теплоносителя, четыре ИК объемного расхода (объема) теплоносителя;
442 - четыре ИК температуры теплоносителя, четыре ИК объемного расхода (объема) теплоносителя, два ИК давления теплоносителя;
444 - четыре ИК температуры теплоносителя, четыре ИК объемного расхода (объема) теплоносителя, четыре ИК давления теплоносителя;
484 - четыре ИК температуры теплоносителя, восемь ИК объемного расхода (объема) теплоносителя, четыре ИК давления теплоносителя.
Тепловычислитель выполнен в виде электронного блока в герметичном пластиковом корпусе. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником питания (литиевая батарея) и клеммными колодками для подключения кабелей. Тепловычислитель оснащен интерфейсом RS-232 для вывода информации на компьютер. Внешний вид тепловычислителя приведен на рисунках 1 и 2.
Кабели от ПИП, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для обеспечения герметичности корпуса тепловычислителя ввод кабелей в корпус осуществляется через гермовводы.
Управление работой теплосчетчика осуществляется с помощью кнопок клавиатуры управления на лицевой панели тепловычислителя. Представление информации осуществляется посредством ЖК-индикатора.
Теплосчетчик осуществляет:
-
- вычисление, индикацию и накопление количества тепловой энергии (нарастающим итогом), Гкал;
-
- вычисление, индикацию тепловой мощности (мгновенные значения), Гкал/ч;
-
- измерение, индикацию и накопление (нарастающим итогом) объема (массы) теплоносителя в подающем и обратном трубопроводах, м3 (т);
-
- измерение и индикацию температуры и разности температур в подающем и обратном трубопроводах, °С;
-
- измерение и индикацию давления, МПа;
-
- измерение и индикацию времени работы, ч;
-
- периодическое фиксирование параметров во внутренней энергонезависимой памяти тепловычислителя;
-
- ведение архивов, глубина архива: почасового - 60 суток, посуточного - 6 месяцев, помесячного (итоговые значения) - 36 месяцев;
-
- передачу данных по интерфейсам RS-232.
С целью предотвращения несанкционированного доступа к функциональным узлам теплосчетчика предусмотрена возможность пломбирования, путем установки навесных пломб на винты крепления передней панели и специальные отверстия в корпусе тепловычислителя. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунках 1 и 2.

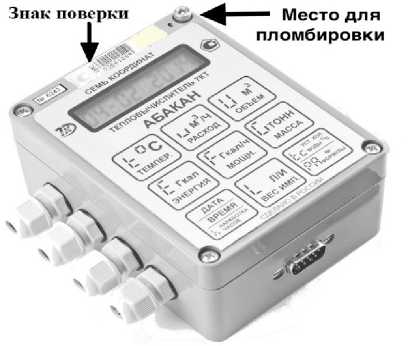

Рисунок 1 - Внешний вид тепловычислителя 7КТ «Абакан» (модификации 484, 444, 442)

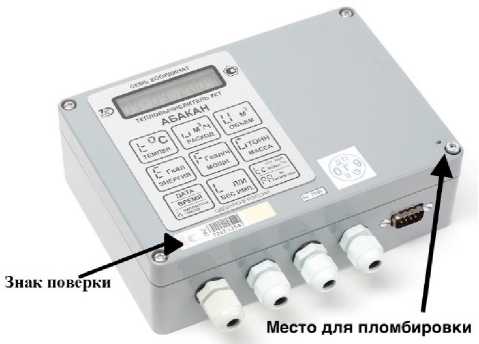

Рисунок 2 - Внешний вид тепловычислителя 7КТ «Абакан» (модификация 240)
Теплосчетчики имеют встроенное программное обеспечение (далее - РПО), устанавливаемое в энергонезависимую память при выпуске из производства. При эксплуатации РПО не может быть изменено, загружено или прочитано через какой-либо интерфейс. Идентификационные данные РПО приведены в таблице 4.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния РПО.
Уровень защиты РПО в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 4 - Идентификационные данные РПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование резидентного программного обеспечения |
Firmw-7KT-1d |
|
Номер версии (идентификационный номер) |
1d |
|
Цифровой идентификатор (контрольная сумма) |
0xFA15 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
Метрологические и технические характеристики приведены в таблицах 5 и 6.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диаметры условного прохода, мм |
от 15 до 150 |
|
Диапазон измерения объемного расхода, м3/ч |
от 4 до 325 |
|
Диапазон измерения температур, оС |
от 0 до +1501) |
|
Диапазон измерения разности температур, оС |
от 3 до 1491) |
|
Рабочее давление теплоносителя, МПа, не более |
1,6 |
|
Пределы допускаемой относительной погрешности измерения объема (объемного расхода), % |
±2 |
|
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) теплоносителя в процентах с применением ПИП (таблица 1) |
Соответствуют допускаемым пределам, указанным в описаниях типа этих ПИП, при соблюдении требований к их экплуатации2) |
|
Пределы допускаемой относительной погрешности ИК количества теплоносителя в процентах с применением ПИП (таблица 1-3) |
Соответствуют допускаемым пределам, указанным в описаниях типа этих ПИП, при соблюдении требований к их эксплуатации2* |
Продолжение таблицы 5
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности ИК температуры без учета погрешности ПИП, °С |
±(0,1+0,0017П)3) |
|
Пределы допускаемой абсолютной погрешности ИК разности температур в подающем и обратном трубопроводах без учета погрешности ПИП, °С |
±(0,028 + 0,001At)3) |
|
Пределы допускаемой приведенной погрешности ИК давления без учета погрешности ПИП, % |
±0,5 |
|
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, % |
±(0,5 + Atmin/At)3) |
|
Пределы допускаемой относительной погрешности измерений количества теплоты в рабочих условиях, %:
|
±(3 + 4 Atmin/ At + 0,02 Смах/ G)3) В зависимости от уравнения измерений с учетом рекомендаций МИ 2553-99 |
|
Пределы допускаемой относительной погрешности измерений интервалов времени, % |
±0,01 |
t - температур теплоносителя ,°С, G и Gmax - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации*: температура окружающей среды, оС относительная влажность воздуха, % атмосферное давление, кПа |
от +5 до +50 от 30 до 95 от 84 до 106,7 |
|
Напряжение питание литиевой батареи тип АА, В |
3,6 |
|
Габаритные размеры тепловычислителя**, мм, не более |
171х145х55 |
|
Масса тепловычислителя**, г, не более |
1000 |
|
Степень защиты по ГОСТ 14254-2015, не менее:
|
IP44 IP54 |
|
Система теплоснабжения |
- закрытая, расходомер на подающем трубопроводе; -закрытая, расходомер на обратном трубопроводе; -открытая; -открытая тупиковая |
Продолжение таблицы 6
|
1 |
2 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы тепловычислителя, лет |
12 |
|
* Условия эксплуатации ПИП, входящих в состав теплосчетчиков (таблицы 1-3), указаны в их нормативных и технических документах. ** Наибольшие допускаемые значения массы и габаритных размеров ПИП, входящих в состав теплосчетчиков (таблицы 1-3), указаны в их нормативных и технических документах | |
наносят типографским методом на титульный лист паспорта и руководства по эксплуатации и на переднюю панель тепловычислителя методом офсетной печати или лазерной гравировки.
Комплектность средства измеренийприведена в таблице 7.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловычислитель |
7КТ «Абакан» |
1 шт. |
|
Комплект принадлежностей в зависимости от назначения | ||
|
ПИП в составе ИК объемного расхода (объема) теплоносителя |
от 2 до 8 шт. | |
|
ПИП в составе ИК температуры и ИК разности температур теплоносителя |
от 2 до 4 шт. | |
|
ПИП в составе ИК давления |
от 0 до 4 шт. | |
|
Считыватель архивов |
7KTC-USB |
по заказу |
|
Документация в комплекте | ||
|
Руководство по эксплуатации |
РЭ 4218-002-56765625-2012 |
1 экз. |
|
Паспорт |
ПС 4218-002-56765625-2017 |
1 экз. |
|
Документы со сведениями о поверке на все средства измерений утвержденных типов из таблиц 1-3 применяемых в составе конкретного экземпляра теплосчетчика |
1 экз. на каждый экземпляр средств измерений утвержденных типов из таблицы 1-3, применяемых в составе конкретного экземпляра теплосчетчика | |
|
Эксплуатационные документы средств измерений из таблиц 1-3 |
По заказу | |
осуществляется по документу РЭ 4218-002-56765625-2012 «Теплосчетчик 7КТ. Руководство по эксплуатации» (раздел 4), утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 26 января 2012 г.
Основные средства поверки:
-
- магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № в ФИФ ОЕИ) 38510-08;
-
- калибратор многофункциональный MC5-R, рег. № в ФИФ ОЕИ 18624-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии с рисунками 1-2 в виде наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам 7КТГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ТУ 4218-002-56765625-2020 Теплосчетчики 7КТ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Семь Координат» (ООО «Семь Координат») ИНН 1903020264
Адрес: 655150, Республика Хакасия, г. Черногорск, ул. Энергетиков, 12 А Телефон: +7 (390-31) 3-89-50, 3-85-90
Web-сайт: www.7kt.ru
E-mail: 7kt@7kt.ru
Испытательные центрыГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовсчий пр.,31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа №30010-10 от 15.03.2010 г.
В части вносимых изменений
Закрытое акционерное общество консалтинго-инжиниринговое предприятие «Метрологический Центр Энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: +7 (495) 491-78-12, +7 (495) 491-86-55
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«20» июля 2020 г.
