Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от _1Д___мая______ 2015 г. №,^5____

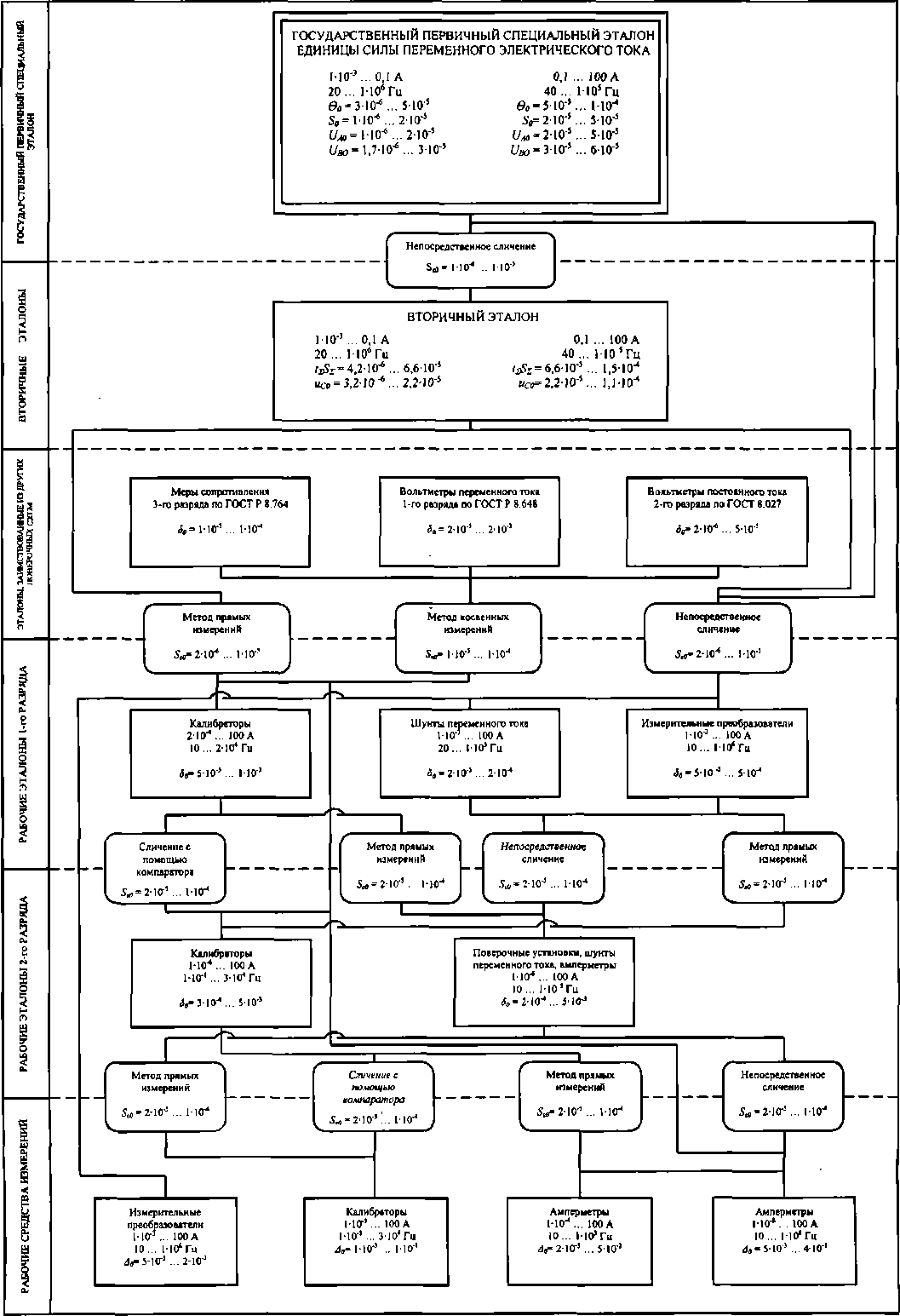

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО ТОКАОТ МО^ДО 100 А В ДИАПАЗОНЕ ЧАСТОТ ОТ 110’¹ ДО 110⁶ Гц

Государственная поверочная схема для средств измерений силы переменного электрического тока отГ10'⁸до 100 А в диапазоне частот от 1-Ю’¹ до Г10⁶ Гц устанавливает порядок передачи единицы силы переменного электрического тока от государственного первичного специального эталона с помощью вторичного эталона и рабочих эталонов (далее - РЭ) рабочим средствам измерений с указанием погрешностей и основных методов поверки.

• 2.1 В состав государственного первичного специального эталона входят:

• - наборы термоэлектрических преобразователей тока непосредственного включения для диапазона токов от Г10^-3 до 0,1 А в диапазоне частот от 20 до 1-10⁶ Гц;

• - наборы термоэлектрических преобразователей тока непосредственного включения для диапазона токов свыше от 0,1 до 20 А и наборы шунтов переменного тока для диапазона токов от 20 до 100 А в диапазоне частот от 40до 1Ю⁵ Гц;

• - меры электрического сопротивления от 0,001 до 10000 Ом;

• - средства измерений постоянного напряжения;

• - средства измерений переменного напряжения;

• - высокостабильные программируемые источники силы постоянного и переменного тока.

В основу работы государственного первичного специального эталона положен метод разновременного сравнения действующего значения силы переменного тока с известным значением силы постоянного тока.

• 2.2 Государственный первичный специальный эталон обеспечивает воспроизведение единицы силы переменного электрического тока:

а) в диапазоне от Г10'³до 0,1 А и диапазоне частот от 20 до 1-10⁶ Гц со среднеквадратическими отклонениями результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых составляют:

• - среднеквадратическое отклонение (далее - СКО) результата измерений в относительной форме, от 1 • 10'⁶до 2-10’⁵ при 21 независимом измерении,

• - неисключенная систематическая погрешность З_о (далее - НСП) в относительной форме, от ЗЮ’⁶до 5Ю'⁵,

-стандартная неопределенность, оцениваемая по типу A, Uao от 110'⁶ до 210'⁵ при 21 независимом измерении,

-стандартная неопределенность, оцениваемая по типу В, Ubo от 1,7-10'⁶ до ЗЮ’⁵;

б) в диапазоне свыше 0,1 до 100 А и диапазоне частот от 40 до 1-10⁵ Гц со среднеквадратическими отклонениями результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых составляют:

• - СКО результата измерений в относительной форме S_o от 2-10’⁵ до 5Ю'⁵ при 21 независимом измерении,

• - НСП в относительной форме, (9₀, от 5 • 10'⁵до 1 • 10'⁴,

-стандартная неопределенность, оцениваемая по типу A, Uao от 210'⁵ до 5Ю'⁵ при 21 независимом измерении,

-стандартная неопределенность, оцениваемая по типу В, Ubo от ЗЮ'⁵ до 610’⁵.

• 2.3 Государственный первичный специальный эталон применяют для передачи единицы силы электрического тока:

• - вторичным эталонам непосредственным сличением с СКО S_eo в диапазоне от 110'⁶до 1 ■ 10'⁵ (стандартной неопределенностью, оцениваемой по типу A, U_Ao в диапазоне от 1 • 1 О^до 1 • 10’⁵);

-РЭ 1-го разряда и рабочим средствам измерений (измерительные преобразователи) непосредственным сличением с СКО, S_eo, в диапазоне от 21 О’⁶до 110'⁵ (стандартной неопределенностью, оцениваемой по типу A, Uao, в диапазоне от 2Ю’⁶до1Ю'⁵).

• 3.1 В составе вторичных эталонов в диапазоне силы тока от 110‘³до 0,1 А и диапазоне частот от 20 до Г10⁶ Гц применяют термоэлектрические преобразователи тока непосредственного включения.

СКО суммарной относительной погрешности Sy₀ (суммарная стандартная неопределенность Uco) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать от 3,2- 10'⁶до 2,2-10'⁵.

Доверительные границы погрешности tx$x с доверительной вероятностью 0,99 не должны превышать от 4,2 Ю’⁶ до 6,6-10’⁵.

• 3.2 Всоставе вторичных эталонов в диапазоне силы тока свыше 0,1 до 100 А и диапазоне частот от 40 до 110⁵ Гц применяют термоэлектрические преобразователи тока непосредственного включения и шунты переменного тока.

СКО суммарной относительной погрешности Sx₀ (суммарная стандартная неопределенность Uco) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать от 2,2 - 10'⁵до 1,Г 10'⁴.

Доверительные границы погрешности tx$x с доверительной вероятностью 0,99 не должны превышать от 6,6-10'⁵ до 1,5-10“*.

• 3.3 Вторичные эталоны применяют для передачи единицы силы переменного тока РЭ 1-го разряда методом прямых измерений и непосредственным сличением. СКО методов передачи единицы S_£0 составляет от 2 -10“⁶ до Г10'⁵.

• 4 Рабочие эталоны

В качестве эталонов, заимствованных из других поверочных схем, используют:

- меры электрического сопротивления постоянного тока 3-го разряда с доверительной относительной погрешностью <5₀ от Г 10’⁵до 1 • 10^-4 по ГОСТР 8.764;

-вольтметры переменного тока 1-го разряда с доверительными границами относительных погрешностей д_о от2Ю‘⁵ до 2 10’³ при доверительной вероятности 0,95 поГОСТР 8.648.

-вольтметры постоянного тока 2-го разряда с доверительными границами относительных погрешностей от 2Ю^-6 до 510'⁵ при доверительной вероятности 0,95 по ГОСТ 8.027.

• 4.2.1 В качестве РЭ 1-го разряда в диапазоне частот от 10 до 1 -10⁶ Гц для диапазона токов от 210’⁴ до 100 А используют измерительные преобразователи, шунты переменного тока и калибраторы.

• 4.2.2 Доверительные границы относительных погрешностей 3₀ при доверительной вероятности 0,95 за межповерочный интервал не должны превышать от 5-10'⁵ до Г10’³.

• 4.2.3 РЭ 1-го разряда применяют для передачи единицы силы переменного тока РЭ 2-го разряда методом прямых измерений, непосредственным сличением и сличения с помощью компаратора.

• 4.2.4 Соотношение доверительных границ относительных погрешностей РЭ

• 1- го разряда и поверяемых по ним РЭ 2-го разряда, должно быть не более 1/3.

• 4.3.1 В качестве РЭ 2-го разряда используют калибраторы, поверочные установки, амперметры и шунты переменного тока в диапазоне частот от Г10^_1до 1 • 10⁵ Гц и диапазоне силы токов от 1 • 10'⁶до 100 А.

• 4.3.2 Доверительные границы относительных погрешностей д_о РЭ 2-го разряда при доверительной вероятности 0,95 за межповерочный интервал не должны превышать от 2Ю’⁴ до 5 -10'³.

• 4.3.3 РЭ 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений, непосредственным сличением и сличением с помощью компаратора.

• 4.3.4 Соотношение доверительных границ относительных погрешностей РЭ

• 2- го разряда и пределов допускаемых относительных погрешностей поверяемых рабочих средств измерений должно быть не более 1/3.

• 5.1 В качестве рабочих средств измерений используют измерительные преобразователи, калибраторы, амперметры для диапазона частот от 1 ■ 10'¹ до 1 • 10⁶ Гц с диапазоном силы токов от 1 ■ 10’⁸до 100 А.

• 5.2 Пределы допускаемых относительных погрешностей рабочих средств измерений Д_о за межповерочный интервал не должны превышать значений от 5 Ю'⁵ до 410’¹.
