№2168 от 09.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 599185
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2024 г. № 866 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2168 от 09.09.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
09 сентября 2024 г.
2168
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2024 г. № 866 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
1. Внести изменения в пункт 5 приложения к приказу от 2 апреля 2024 г. сведения об утвержденных типах средств типа средства измерений, прилагается сведения об утвержденном типе средства к настоящему приказу в Федеральный
№ 866 «О внесении изменений в измерений», заменив описание к настоящему приказу.
2. ФГБУ «ВНИИМС» внести измерений согласно приложению
информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2168
Лист № 1
Всего листов 6
Регистрационный № 58668-14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И
Назначение средства измеренийПреобразователи давления эталонные ПДЭ-020, ПДЭ-020И (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного, избыточного давления жидкостей и газов, а также избыточного давления-разряжения газов в цифровой выходной сигнал.
Описание средства измеренийПринцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
Преобразователи изготавливаются в виде единой конструкции. Преобразователи имеют две модификации ПДЭ-020 и ПДЭ-020И. В их состав входят: первичный преобразователь, электронное устройство и жидкокристаллический индикатор (для ПДЭ-020И).
Измеряемое давление через защитную разделительную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию. В качестве чувствительного элемента используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Деформация мембраны приводит к изменению сопротивления тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста первичного преобразователя, пропорциональный измеряемому давлению, поступает на электронное устройство преобразователя для усиления и преобразования в цифровой код значения измеряемого давления.
Для индикации показаний измеренных преобразователями значений давления при эксплуатации можно использовать калибратор давления, либо компьютер, к USB порту которого подключается преобразователь. Для преобразователей ПДЭ-020И значение давления также отображается на индикаторе.
Преобразователи имеют различные модели, перечисленные в таблице 2, модели отличаются видом измеряемого давления (ДИ - избыточное, ДА - абсолютное, ДИВ -избыточное - разрежение) и метрологическими характеристиками.
Преобразователи имеют исполнения: общепромышленное, кислородное, взрывозащищенное.
Преобразователи взрывозащищенного исполнения ПДЭ-020Ех, ПДЭ-020ИЕх имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», и маркировку взрывозащиты:
[х 0ExianCT6 X - для ПДЭ-020Ех; Ех| 0ExianBT6 X - для ПДЭ-020ИЕх.
Для взаимодействия преобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики преобразователей.
Фотографии общего вида преобразователей представлены на рисунках 1 и 2.
Схемы пломбировки от несанкционированного доступа представлены на рисунках 3 и
4.

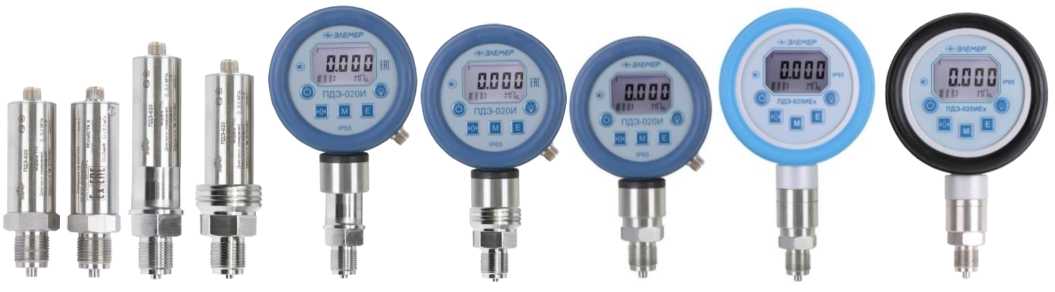

Рисунок 2 - Внешний вид преобразователей ПДЭ-020И
Рисунок 1 - Внешний вид преобразователей ПДЭ-020

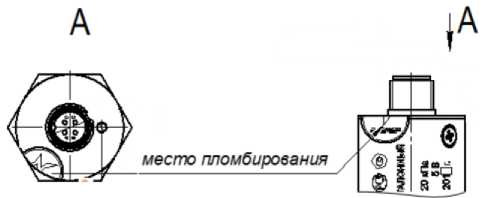

Рисунок 3 - Схема пломбировки от
несанкционированного доступа ПДЭ 020

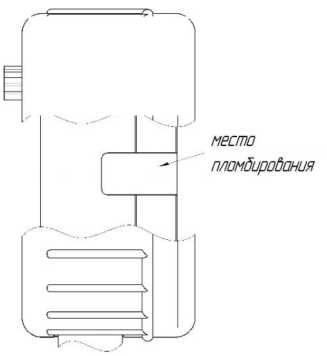

Рисунок 4 - Схема пломбировки от несанкционированного доступа ПДЭ 020И
|
/ --------------г |
А | ||
Внешнее программное обеспечение (ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку количества измерений для усреднения, количества десятичных знаков, задание обозначения единицы измерения (русское или международное), задание значения давления для включения звуковой сигнализации (зуммера) в пределах 0^100 % от диапазона измерений. ПО также предусматривает возможность выдачи сообщений об уровне заряда батареи или о состоянии активности зуммера преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ARM PDE v1 6. exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6 |
|
Цифровой идентификатор ПО |
отсутствует |
Обозначения моделей преобразователей, диапазоны измерений давления, пределы допускаемой основной погрешности (у) измерений, а также максимальное давление приведены в таблицах 2, 2.1.
Таблица 2 - Диапазон
й и
й основной
|
Модель |
Вид измеряемого давления |
Диапазон измерений давления |
Пределы допускаемой основной приведенной погрешности y, % от верхнего предела измерений, при заказе |
|
010 |
Абсолютное |
от 0 до 10 кПа |
±0,05; ±0,1 |
|
030 |
от 0 до 120 кПа |
±0,02; ±0,03; ±0,05; ±0,1 | |
|
040 |
от 0 до 250 кПа | ||
|
050 |
от 0 до 600 кПа | ||
|
060 |
от 0 до 2,5 Мпа | ||
|
070 |
от 0 до 6 МПа | ||
|
080 |
от 0 до 16 МПа | ||
|
100 |
Избыточное |
от 0 до 2,5 кПа |
±0,05; ±0,1 |
|
110 |
от 0 до 6,3 кПа |
±0,03; ±0,05; ±0,1 | |
|
120 |
от 0 до 16 кПа |
±0,02; ±0,03; ±0,05; ±0,1 | |
|
120Е |
от 0 до 40 кПа | ||
|
130 |
от 0 до 100 кПа | ||
|
140 |
от 0 до 250 кПа | ||
|
150* |
от 0 до 600 кПа | ||
|
160* |
от 0 до 2,5 МПа | ||
|
170 |
от 0 до 6,0 МПа | ||
|
180 |
от 0 до 16 МПа | ||
|
190* |
от 0 до 60 МПа | ||
|
190Е |
от 0 до 100 МПа | ||
|
310 |
Избыточное-разрежение |
от -10 до 10 кПа |
±0,05; ±0,1 |
|
320 |
от -40 до 40 кПа |
±0,02; ±0,03; ±0,05; ±0,1 | |
|
340 |
от -100 до 160 кПа | ||
|
350* |
от -100 до 600 кПа | ||
|
Примечание - * Для моделей 150, 160, 190, 350 кислородного исполнения пределы допускаемой основной погрешности, y, % при заказе: ±0,05; ±0,1. | |||
Таблица 2.1 - Пределы допускаемой основной приведенной погрешности
Наименование характеристики
Пределы допускаемой основной приведенной погрешности, Y, % от верхнего предела измерений
|
Значение | ||
|
1> /P/ > 1 P2 BMAX 2 |
— >----—
2 BMAX |
1 /Р/ — >---- 3Р 3 BMAX |
|
±0,02 'P P PBMAX |
±^0,01 | |
|
±0,03- 'P P BMAX |
±0,01 | |
|
±0,05- '' P BMA'X |
±0,015 | |
|
±01-P>P' PBMAX |
±0,03 | |
|
±0,05*; ±0,1* | ||
Примечания
-
1 РвмАх - верхний предел измерений ПДЭ.
-
2 P - измеренное значение давления.
-
3 * Для модели 010.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Вариация выходного сигнала, % |
0,5у |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % (от диапазона измерений)/10 °С |
±0,5у |
|
Дополнительная погрешность, вызванная воздействием вибрации, % |
у |
|
Потребляемая мощность, Вт, не более: для ПДЭ-020 |
0,05 |
|
для ПДЭ-020И |
0,1 |
|
Степень защиты от воздействий окружающей среды: для ПДЭ-020 |
IP 54 |
|
для ПДЭ-020И |
IP 65 |
|
Масса, кг, не более: для ПДЭ 020 |
0,3 |
|
для ПДЭ 020И |
0,6 |
|
Габаритные размеры (диаметр; длина), мм, не более: для ПДЭ-020 |
(35; 130) |
|
для ПДЭ-020И |
(95; 180) |
|
для ПДЭ-020ИЕх |
(120; 225) |
|
Средняя наработка на отказ, ч, не менее: |
100000 |
|
Средний срок службы, лет, не менее: |
12 |
|
Условия эксплуатации: Диапазон рабочих температур окружающего воздуха, °С |
от -20 до +60 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Относительная влажность при температуре +35 °С и ниже, %, не более |
98 |
наносится на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса преобразователей - методом шелкографии, непосредственно на корпус преобразователей -методом лазерной гравировки, на руководства по эксплуатации НКГЖ.406233.015-03РЭ, НКГЖ.406233.015-04РЭ - типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Преобразователь давления эталонный: ПДЭ-020___ |
НКГЖ.406233.015-04 |
1 шт. |
|
ПДЭ-020И |
НКГЖ.406233.015-03 |
1 шт. |
|
Кабель К1 для подключения к ИКСУ-260, «ЭЛЕМЕР-ИКСУ-2012», «ЭЛЕМЕР-ПКД-160», «ЭЛЕМЕР-ПКД-260», «ЭЛЕМЕР-КДМ-030» (по отдельному заказу) |
1 шт. | |
|
Модуль интерфейсный МИГР-05и-2 для подключения к ПК (по отдельному заказу) |
НКГЖ.426477.004 |
1 шт. |
|
Диск с программным обеспечением «АРМ ПДЭ» для работы с ПК (по отдельному заказу) |
1 шт | |
|
Сетевой адаптер (зарядное устройство) (на группу приборов - для ПДЭ-020И) |
1 шт. | |
|
Прокладка уплотнительная |
1 шт. | |
|
Руководство по эксплуатации |
НКГЖ.406233.015 -04РЭ |
1 экз. |
|
НКГЖ.406233.015-03РЭ |
1 экз. | |
|
НКГЖ.406233.015-03.01РЭ |
1 экз. | |
|
Паспорт |
НКГЖ.406233.015-04ПС |
1 экз. |
|
НКГЖ.406233.015-03ПС |
1 экз. | |
|
Методика поверки на группу приборов |
НКГЖ.406233.015-03МП |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления эталонным ПДЭ-020, ПДЭ-020ИГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па;
ГОСТ 8.401-80 ГСИ. Классы точности средств измерений. Общие требования;
ТУ 4212-122-13282997-2014. Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Адреса мест осуществления деятельности:
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;
124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Телефон: +7 (495) 988-48-55
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): (495) 437-55-77 ((495) 437-56-66)
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
