О продлении срока действия свидетельства об утверждении типа средства измерений № 58226 «Трансформаторы напряжения НДЕ-М-500» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г: № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ПК ХК ЭЛЕКТРОЗАВОД» от 13 января 2020 г. № ПК/59-13, пр и к аз ы в аю:

• 1. Внести изменения в описание типа на трансформаторы напряжения НДЕ-М-500, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60178-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 58226 «Трансформаторы напряжения НДЕ-М-500» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием

  типа средства измеренной выдачу его заявителю

• 4. Контроль за исфлнед^^Ж^ЩИЖ'Ьстйляю за собой.

  Федеральное агентство по техническому регулированию и метрологии.

  С.С. Голубев

Заместитель Руководите и&р™ф_ИМТ! OOE1036E1BD7EOFBSOEA1189DOBCB6D090 Кому вьщан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11,2020

к_____—______

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» февраля 2020 г. № 314

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НДЕ-М-500

Трансформаторы напряжения НДЕ-М-500 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электрических сетях переменного тока номинальным напряжением 500 кВ.

Принцип действия емкостного трансформатора напряжения основан на двухступенчатом понижении напряжения. На первой ступени используется делитель напряжения, на второй ступени - понижающий трансформатор электромагнитного устройства. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.

Трансформатор состоит из емкостного делителя напряжения (далее - делитель) и электромагнитного устройства (далее - ЭМУ).

ЭМУ состоит из реактора, понижающего трансформатора и противорезонансного демпфера, размещенных в герметичном баке. Обмотка реактора соединена последовательно с первичной обмоткой понижающего трансформатора. Демпфер соединен параллельно с основной вторичной обмоткой I понижающего трансформатора. Реактор служит для поддержания постоянного значения напряжения в первичной обмотке понижающего трансформатора при изменении нагрузки на вторичной обмотке. Демпфер предназначен для подавления гармонических колебаний напряжения, возникающих во вторичной цепи при отключении нагрузки или коротком замыкании. В нижней части бака расположена пробка для отбора и слива масла, а также два болта заземления. ЭМУ снабжено маслоуказателем для контроля уровня масла. Трансформаторы имеют две или три вторичные обмотки: основная I (а-х), основная II (a1-x1) и дополнительная (ад-хд). Основная вторичная обмотка I предназначена для питания цепей измерений и релейной защиты. Основная вторичная обмотка II предназначена для питания цепей измерения. Дополнительная обмотка предназначена для питания цепей релейной защиты.

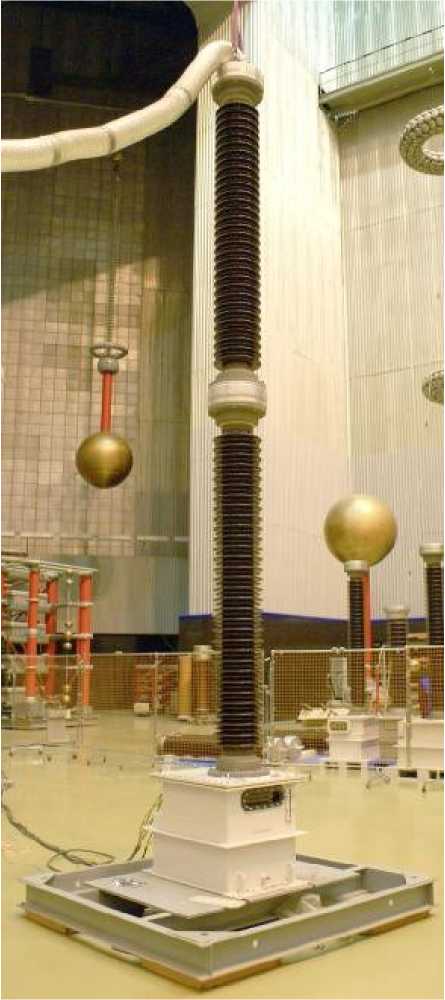

Общий вид трансформаторов напряжения НДЕ-М-500 представлен на рисунке 1.

Рисунок 1 - Общий вид трансформаторов напряжения НДЕ-М-500

отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на табличку трансформаторов методом лазерной гравировки и на эксплуатационную документацию типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - делитель напряжения измерительный стационарный WMC 200/700 (регистрационный номер в Федеральном информационном фонде 43321-09);

• - мост переменного тока высоковольтный автоматический СА7100-2 (регистрационный номер в Федеральном информационном фонде 21884-08);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-008-49890270-2003 Трансформаторы напряжения серии НДЕ с масляным емкостным делителем. Технические условия

Открытое акционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (ОАО «ПК ХК ЭЛЕКТРОЗАВОД»)

ИНН 7718183890

Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Телефон (факс): +7 (495) 777-82-25, +7 (495) 777-82-75

Web-сайт: www.elektrozavod.ru

E-mail: info@elektrozavod.ru, pk@elektrozavod.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«13» февраля 2020 г.
