УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1392

Лист № 1 Регистрационный № 52441-13 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ССВ - расход воды

Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ССВ - расход воды (далее - АСДКУ) предназначена для непрерывного измерения и контроля объемного расхода воды в водоводах 1 и 2 подъемов Северной станции водоподготовки (ССВ) АО «Мосводоканал».

Описание средства измерений

АСДКУ обеспечивает:

• - измерение объемного расхода воды в водоводах 1 и 2 подъемов;

• - регистрацию, отображение и архивирование результатов измерения;

• - отображение по запросу на графическом цветном дисплее мгновенных значений расхода или архивных значений расхода с помощью специализированного ПО;

• - обмен данными с системой управления или ПК по интерфейсу RS-485 и Ethernet.

АСДКУ состоит из измерительных каналов (ИК) и представляет собой многоуровневую систему:

• 1- й уровень - измерительный компонент ИК: первичные измерительные преобразователи (датчики) технологических параметров в цифровой сигнал;

• 2- й уровень - шкафы учета расхода воды, осуществляющие прием и конвертирование сигналов с расходомеров,

• 3- й уровень - комплексный компонент ИК: SCADA-сервер, осуществляющий опрос расходомеров и передачу информации в SQL-сервер для архивирования и хранения, а также автоматизированное рабочее место (АРМ) оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.

Структурная схема АСДКУ представлена на рисунке 1.

В качестве датчиков для измерения объемного расхода воды (далее - расходомеры) используются:

• - расходомеры-счетчики УРС 002В, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 25342-07;

• - расходомеры ультразвуковые УРС-002, рег. № 67520-17.

Выходные сигналы расходомеров с помощью интерфейса RS-485 преобразуются в оптические сигналы в шкафах КИПиА учета расхода воды, установленных в павильонах контрольно-измерительных приборов и автоматики (КИПиА) насосных станций (НС) 1-го и 2-го подъемов ССВ и передаются в локальную вычислительную сеть ССВ. В шкафах учета расхода воды, установленных в местных диспетчерских пунктах (МДП) НС 1-го и 2-го подъемов ССВ, сигналы преобразуются в сигналы Ethernet.

SCADA-сервер осуществляет последовательный опрос всех расходомеров с заданным интервалом, регистрацию, накопление мгновенных значений и их усреднение каждый час. Часовые значения архивируются и хранятся в базе данных SQL-сервера. Вывод информации о расходах воды за заданный период по запросу осуществляется на АРМ оператора с помощью специализированного ПО «Таблицы и графики».

Лист № 2 Всего листов 5 Знак поверки в виде наклейки наносится на свидетельство о поверке.

Шкаф КИПиА расхода воды НС 1 и 2 подъемов

(ВОЛС - волоконно-оптическая линия связи)

ВОЛС Сеть Ethernet

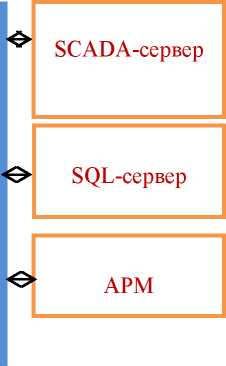

Рисунок 1 - Структурная схема АСДКУ

Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО АСДКУ

ПО верхнего уровня - SCADA FIX, iFIX, Microsoft SQL Server и ПО «Таблицы и графики» не являются метрологически значимыми, т.к. их функциями является архивирование и отображение информации, полученной от расходомеров.

ПО верхнего уровня SCADA FIX, iFIX и Microsoft SQL Server содержат серверную часть для сбора, передачи и архивирования информации от расходомеров.

ПО верхнего уровня «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.

Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа (отдельное запираемое помещение серверной) и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИК АСДКУ

Таблица 3 - Основные технические характеристики АСДКУ

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность АСДКУ

Метод измерений приведён в документе «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ССВ - расход воды. Руководство по эксплуатации. ССВ.01.2.2012 РЭ».

ГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Общие положения.

Лист № 5

Всего листов 5

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1392

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
