МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2429
Москва
О внесении изменений в описание типа на комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением АО «Электронстандарт-прибор» от 27 декабря 2019 г. № 1553-ИЦ приказываю:
-
1. Утвердить новую редакцию описания типа на комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 62864-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП-242-1939-2019 «ГСП. Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 26 декабря 2019 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/---------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
.С
.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: О1С95С9А0О7САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2429
Лист № 1 Всего листов 35
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС»
Назначение средства измеренийКомплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС» (далее - КГЭСП) предназначены для измерений объемной доли горючих газов, кислорода и диоксида углерода, массовой концентрации вредных веществ, вычисления NOx, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в воздухе рабочей зоны, в различных технологических средах и выдачи сигнализации о превышении установленных значений.
Описание средства измеренийПринцип действия КГЭСП по измерительным каналам, включающих:
-
- СГОЭС, СГОЭС-М, СГОЭС-М11, СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 и/или CCC-903, ССС-903МЕ, ССС-903МТ и ПГУ-А-О с сенсором ПГО - оптико-абсорбционный;
-
- ССС-903, ССС-903МЕ, ССС-903МТ, ПГУ-А-Т с преобразователем ПГТ - термокаталитический;
-
- ССС-903, ССС-903МЕ, ССС-903МТ, ПГУ-А-Э с преобразователем ПГЭ - электрохимический;
-
- ССС-903МЕ, ССС-903МТ, ПГУ-А-Ф с преобразователем ПГФ - фотоионизационный.
КГЭСП являются стационарными автоматическими многоканальными приборами непрерывного действия.
Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).
КГЭСП выпускается в виде всепогодного шкафа навесного типа, предназначенного для защиты газоанализаторов от климатических факторов внешней среды и доставки газовой пробы.
В шкафу размещены следующие основные элементы:
-
- модуль питания блока контроля потока, предназначенный для подключения кабелей подачи электропитания и снятия выходных информационных сигналов;
-
- от одного до четырех первичных измерительных преобразователя - для измерения содержания определяемых компонентов в газовой пробе;
-
- блок контроля потока БКП - для потока и контроля наличия потока газовой смеси в системе.
-
- индикатор расхода - ротаметр РМА-0,160ГУЗ или РМА-0,063ГУЗ - для визуального контроля наличия расхода анализируемой среды.
Опционально по требованию заказчика в комплект поставки устройства отбора газовой пробы КГЭСП может входить:
-
- термостойкий зонд отбора газовой пробы - предназначенный для забора пробы.
-
- линия доставки газовой пробы - предназначена для транспортирования газовой пробы и представляет собой фторопластовую газовую трубку, линия помещается внутрь теплоизоли-
рующего рукава, выполненного из негорючего материала. Снаружи линия защищена гибким армированным рукавом.
- шкаф управления предназначен для сигнализации в операторной о превышении аварийных пороговых значений, неисправности первичных измерительных преобразователей, контроля потока газовой пробы, а также управления электромагнитными клапанами.
В качестве ПИП в состав КГЭСП могут входить:
-
1) Газоанализаторы, выпускаемые по ЖСКФ 413311.002 ТУ:
газоанализаторы стационарные оптические модификаций
- СГОЭС, СГОЭС-М, СГОЭС- М11 (65884-16)
- СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (59942-15);
-
2) Газоанализаторы, выпускаемые по ЖСКФ 413425.003 ТУ:
- газоанализаторы стационарные со сменными сенсорами взрывозащищенные:
- ССС-903 (69131-17);
- мод. ССС-903МЕ (57655-14);
- мод. ССС-903МТ (65124-16);
-
3) Преобразователи газоаналитические универсальные ПГУ-А(69393-17).
КГЭСП обеспечивает выполнение следующих функций:
- отбор пробы из контролируемой зоны;
- отображение результатов измерений содержания определяемых компонентов на дисплее трансмиттера УПЭС-903МЕ из состава ССС-903МЕ или УПЭС-903МТ из состава ССС-903МТ;
- обеспечивает электрическое питание ПИП и БКП;
- срабатывание сигнализации (световой и звуковой) по трем настраиваемым уровням сигналов от ПИП,
- формирование выходного аналогового 4 - 20 мА, цифрового RS-485 (Modbus RTU), HART-интерфейс и дискретных сигналов (срабатывание реле «тревога», «неисправность», «отсутствие потока»).
Общий вид КГЭСП, ПИП представлен на рисунках 1 - 8.
Место для нанесения знака поверки
Рисунок 1 - Комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС», общий вид.
а) ССС-903МЕ (исполнение в корпусе из не- б) ССС-903МЕ (исполнение в корпусе из алю-
ржавеющей стали) миниевого сплава)

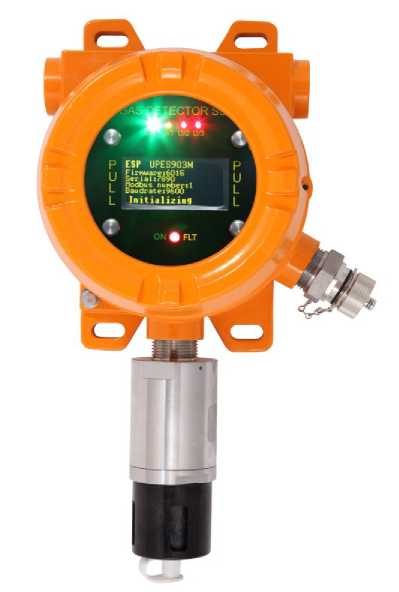

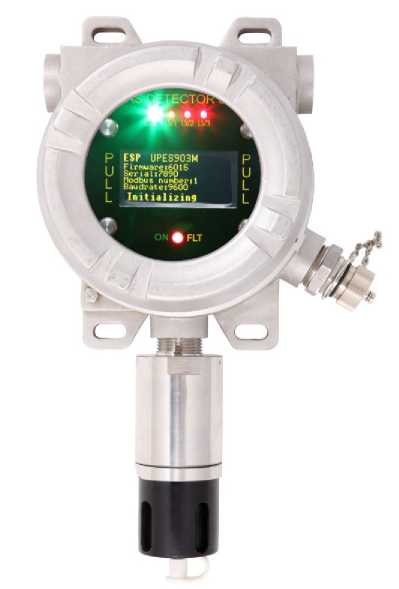

Рисунок 2 - ПИП ССС-903МЕ (ССС-903МТ имеют аналогичный внешний вид)
а) Газоанализатор стационарный со сменными б) Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 сенсорами взрывозащищенный
(алюминиевый сплав), общий вид ССС-903 (алюминиевый сплав без БУИ),
общий вид

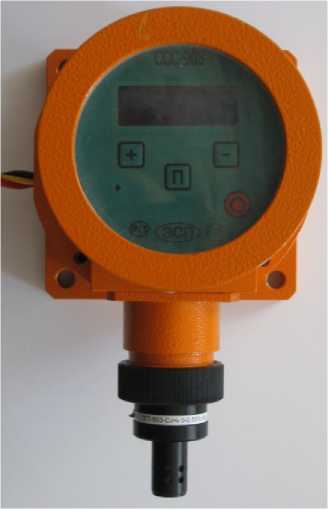

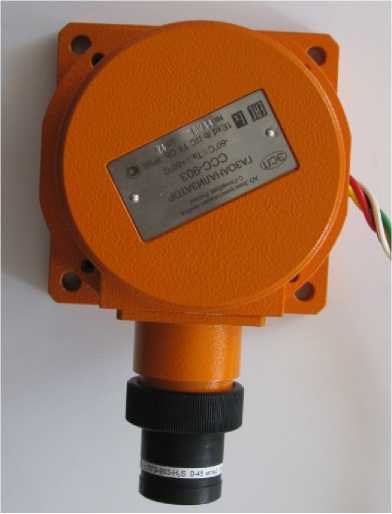

Рисунок 3 - ПИП ССС-903
а) СГОЭС (с блоком отображения информации)
в) СГОЭС-М
б) СГОЭС (без блока отображения информации)
г) СГОЭС-М11 (исполнение в корпусе
д) СГОЭС-М11 (исполнение в корпусе
из нержавеющей стали) из алюминия)

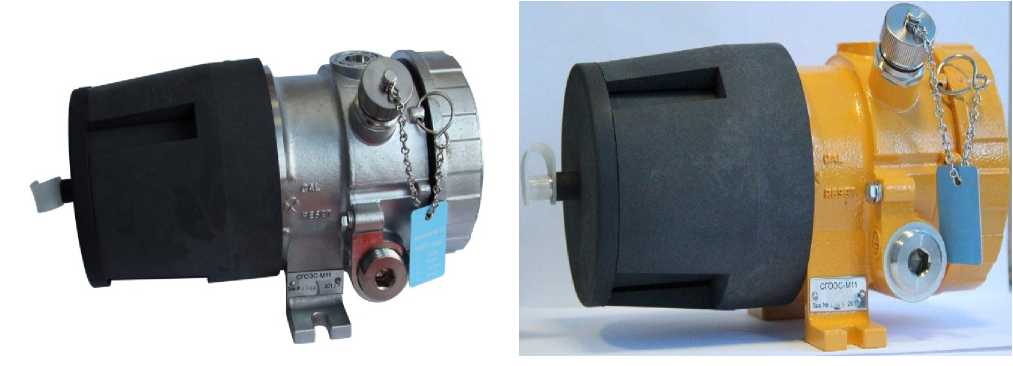

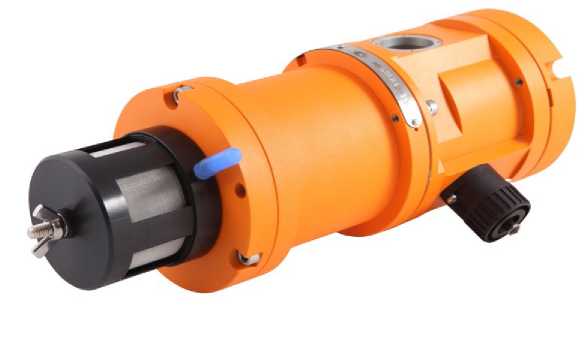

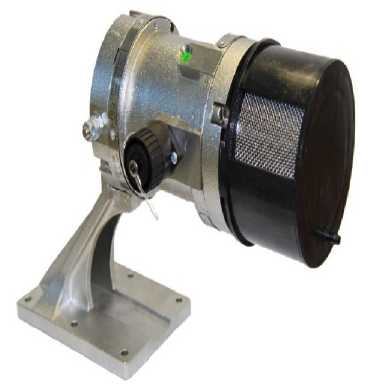

Рисунок 4 - ПИП - СГОЭС, СГОЭС-М, СГОЭС-М11 (СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 имеют аналогичный внешний вид)

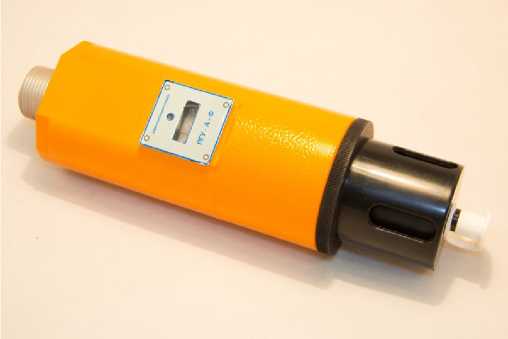

Рисунок 5 - Преобразователь газоаналитический универсальный ПГУ-А

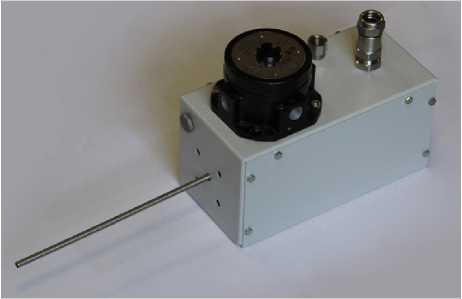

Рисунок 6 - Зонд отбора газовой пробы

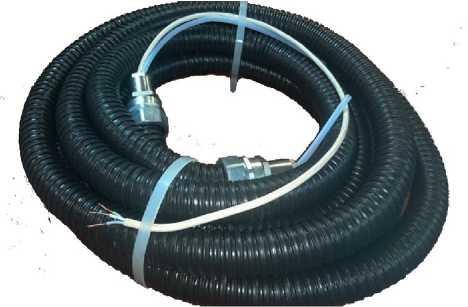

Рисунок 7 - Линия доставки газовой пробы

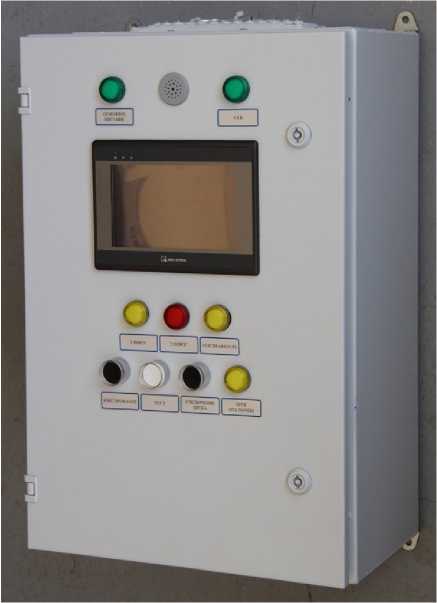

Рисунок 8 - Шкаф управления
Пломбирование КГЭСП не предусмотрено.
Программное обеспечениеКомплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС» имеют следующие виды программного обеспечения (ПО):
-
1) встроенное ПО ПИП;
-
2) встроенное ПО БКП;
-
3) автономное ПО БКП «Gas Sampling.exe»;
-
4) встроенное ПО шкафа управления (при наличии).
Встроенное ПО ПИП разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в отобранной газовой пробе и идентифицируется по запросу через цифровой интерфейс RS485 или HART (при наличии). Встроенное ПО ПИП выполняет следующие функции:
-
- обработку и передачу измерительной информации от датчика (сенсора);
-
- формирование выходного аналогового сигнала (4-20) мА;
-
- формирование выходного цифрового сигнала HART (при наличии), RS485;
-
- самодиагностику аппаратной части ПИП;
-
- настройку нулевых показаний и чувствительности ПИП.
Встроенное ПО БКП разработано изготовителем специально для создания и контроля наличия потока газовой смеси в системе и идентифицируется по запросу через цифровой интерфейс RS485. Встроенное ПО БКП выполняет следующие функции:
-
- обработку и передачу измерительной информации от встроенного датчика контроля потока;
-
- управление встроенным микрокомпрессором;
-
- формирование выходного цифрового сигнала RS485;
-
- самодиагностику аппаратной части БКП.
Автономное ПО БКП «Gas Sampling.exe» разработано изготовителем специально для решения настройки работоспособности блока контроля потока (БКП) в соответствии с характеристиками газового потока конкретного объекта эксплуатации. Определение номера версии ПО «Gas Sampling.exe» производится посредством операционной системы Windows через просмотр свойств файла. ПО «Gas Sampling.exe» выполняет следующие функции:
-
- прием цифрового сигнала RS485 от БКП;
-
- отображение параметров БКП и данных контроля наличия газового потока на мониторе ПК;
-
- управление работой БКП.
Встроенное ПО шкафа управления разработано изготовителем специально для управления и контроля КГЭСП-УОГПЭС и выполняет следующие функции:
-
- для световой и звуковой индикации и сигнализации работоспособности шкафа отбора пробы;
-
- для записи и архивирования данных работы КГЭСП-УОГПЭС.
Влияние программного обеспечения КГЭСП учтено при нормировании метрологических характеристик.
КГЭСП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 8.
Таблица 1 - Газоанализаторы СГОЭС, СГОЭС-М, СГОЭС-2, СГОЭС-М-2
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
sgo 02 1x 07 10.hex |
SgoGrad 2.39.exe |
|
Номер версии (идентификационный номер) ПО |
V2010710 |
V2.39 |
|
Цифровой идентификатор ПО |
15db93718f1bb05670836b80 71c24f0b, алгоритм MD5 |
63844140ff83517196513f91f718f 10f, алгоритм MD5 |
|
Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 2 - Газоанализаторы стационарные оптические СГОЭС-М11 и СГОЭС-М11-2
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
MSC_SGOES_V7p36.hex |
SgoGrad 2.39.exe |
|
Номер версии (идентификационный номер) ПО |
V 7.36 |
V2.39 |
|
Цифровой идентификатор ПО |
1990baf38bbd57e4ac9ee45b0 d92e710, алгоритм MD5 |
63844140ff83517196513f91f7 18f10f, алгоритм MD5 |
|
Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 3 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-
903
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
sss903a_v21p07.hex |
«SSS903A» |
|
Номер версии (идентификационный номер) ПО |
21.12 |
V3.0 |
|
Цифровой идентификатор ПО |
6f0f302281cf0669290d40104 941a2e5, алгоритм MD5 |
eee2df76863ba96968a5791c0a 08b292, алгоритм MD5 |
|
Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 4 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-
903 мод. ССС-903МЕ
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
UPES903M 6033 OLED.he x (для ССС-903МЕ) |
903mCalibr 3.46.exe |
|
Номер версии (идентификационный номер) ПО |
V6033 |
V3.46 |
|
Цифровой идентификатор ПО |
76ad93a4ea8541cdf89067652 |
04b897a967311e36917287819 |
|
8f7c8da, алгоритм MD5 |
fc81b87, алгоритм MD5 | |
Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Таблица 5 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-
903 мод. ССС-903МТ
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ИО |
UPES903M 6033 OLED.he x (для ССС-903МТ) |
903mCalibr 3.56.exe |
|
Номер версии (идентификационный номер) ИО |
V 6033 |
V3.56 |
|
Цифровой идентификатор ИО |
76ad93a4ea8541cdf89067652 8f7c8da, алгоритм MD5 |
612857ed7458c237c9462b3a3 780cabe, алгоритм MD5 |
|
Другие идентификационные данные (если имеются) |
- |
- |
|
Номер версии ИО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ИО указанных версий. | ||
Таблица 6 - Блок контроля потока БКП
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ИО |
PG_424175.hex |
Gas Sampling.exe |
|
Номер версии (идентификационный номер) ИО |
V2 0 4 |
1.1.0.0 |
|
Цифровой идентификатор ИО |
528a09169f1886f55bda8b4af 7a73aa0, алгоритм MD5 |
65ecb7a62b5887f1ba2ea459b0 eea2dd, алгоритм MD5 |
|
Номер версии ИО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ИО указанных версий. | ||
Таблица 7 - Преобразователи газоаналитические универсальные ИГУ-А
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ИО |
v.0.1 |
«ESP config» |
|
Номер версии (идентификационный номер) ИО |
Pgu_a_v0.1.hex |
ESP config 2.5.exe |
|
Цифровой идентификатор ИО |
3673b43f7c3e85c05281aaf96 c571c73, алгоритм MD5 |
D13c7f89, алгоритм CRC32 |
|
Номер версии ИО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ИО указанных версий. | ||
Таблица 8 - Шкаф управления
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ИО |
probotbor.stu |
|
Номер версии (идентификационный номер) ИО |
0.1 |
|
Цифровой идентификатор ИО |
769444CD (CRC32) |
Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Метрологические и технические характеристикиДиапазоны измерений и пределы допускаемой погрешности КГЭСП по измерительным
каналам в зависимости от типа ПИП приведены в таблицах 9 - 19.
Таблица 9 - Газоанализаторы СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11, СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (оптико - абсорбционные сенсоры)
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР 1)1 |
объемной доли, % |
абсолютной |
относительной | |
|
метан (CH4) |
от 0 до 100 |
от 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
пропан (C3H8) |
от 0 до 100 |
от 0 до 1,7 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
бутан (C4H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
изобутан (и-С4Н1о) |
от 0 до 50 |
от 0 до 0,65 |
±5 % НКПР |
- |
|
пентан (C5H12) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
циклопентан (C5H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
гексан (СбНы) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР |
- |
|
циклогексан (C6H12) |
от 0 до 50 |
от 0 до 0,6 |
±5 % НКПР |
- |
|
гептан (C7H16) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
пропилен (C3H6) |
от 0 до 50 |
от 0 до 1,0 |
±5 % НКПР |
- |
|
метиловый спирт (CH3OH) |
от 0 до 50 |
от 0 до 2,75 |
±5 % НКПР |
- |
|
этиловый спирт (C2H5OH) |
от 0 до 25 |
от 0 до 0,78 |
±5 % НКПР |
- |
|
от 0 до 50 |
от 0 до 1,55 |
±5 % НКПР | ||
|
этан (C2H6) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР | |
|
этилен (C2H4) |
от 0 до 50 |
от 0 до 1,15 |
±5 % НКПР | |
|
толуол (С6Н5СН3) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР | |
|
бензол (СбНб) |
от 0 до 50 |
от 0 до 0,60 |
±5 % НКПР | |
|
ацетон (СН3СОСН3) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР |
- |
|
этилбензол (C8H10) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР |
- |
|
метилтретбутиловый эфир (С^СО^^^) |
от 0 до 50 |
от 0 до 0,75 |
±5 % НКПР |
- |
|
пара-ксилол (п- C8H10) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
орто-ксилол (о- C8H10) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР |
- |
|
изопропиловый спирт ((СНз)2СНОН) |
от 0 до 50 |
от 0 до 1,0 |
±5 % НКПР |
- |
Продолжение таблицы 9
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР 1)1 |
объемной доли, % |
абсолютной |
относительной | |
|
1,3-бутадиен (C4H6) |
от 0 до 100 |
от 0 до 1,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
оксид этилена (C2H4O) |
от 0 до 100 |
от 0 до 2,6 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
хлорметан (CH3Cl) |
от 0 до 100 |
от 0 до 7,6 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
бутилацетат (C6H12O2) |
от 0 до 50 |
от 0 до 0,65 |
±5 % НКПР |
- |
|
этилацетат (C4H8O2) |
от 0 до 50 |
от 0 до 1,1 |
±5 % НКПР |
- |
|
бутанон (C4H8O) |
от 0 до 50 |
от 0 до 0,9 |
±5 % НКПР |
- |
|
пропанол-1 (C3H7OH) |
от 0 до 50 |
от 0 до 1,1 |
±5 % НКПР |
- |
|
бутанол (C4H9OH) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
октан (C8H18) |
от 0 до 50 |
от 0 до 0,4 |
±5 % НКПР |
- |
|
диэтиламин (C4H11N) |
от 0 до 50 |
от 0 до 0,85 |
±5 % НКПР |
- |
|
пары бензина автомобильного |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
пары дизельного топлива |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
пары керосина |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
пары уайт-спирита |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
пары топлива для реактивных двигателей |
от 0 до 50 |
±5 % НКПР | ||
|
пары бензина авиационного |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
пары бензина не-этилир ованного |
от 0 до 50 |
- |
±5 % НКПР |
- |
Продолжение таблицы 9
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР 1) |
объемной доли, % |
абсолютной |
относительной | |
| ||||
Таблица 10 - Газоанализаторы СГОЭС-М, СГОЭС исполнений СГОЭС орто-ксилол, СГОЭС пара-ксилол, СГОЭС гептан, СГОЭС изопропанол, СГОЭС этилбензол, СГОЭС циклогексан, СГОЭС нефтепродукты (оптико - абсорбционные сенсоры)
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР1} |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС-М метан |
метан (CH4) |
от 0 до 100 |
от 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10 % (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС-М пропан |
пропан (C3H8) |
от 0 до 100 |
от 0 до 1,7 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР) |
± 10 % (в диапазоне св. 50 до 100 % НКПР) |
|
СГОЭС-М бутан |
бутан (C4H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-М изобутан |
изобутан (и-С4Н1о) |
от 0 до 50 |
от 0 до 0,65 |
±5 % НКПР |
- |
|
СГОЭС-М пентан |
пентан (C5H12) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-М циклопентан |
циклопентан (C5H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
- |
|
СГОЭС-М гексан |
гексан (СбНы) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР |
- |
|
СГОЭС-М пропилен |
пропилен (СзНб) |
от 0 до 50 |
от 0 до 1,0 |
±5 % НКПР |
- |
|
СГОЭС-М метанол |
пары метилового спирта (CH3OH) |
от 0 до 50 |
от 0 до 2,75 |
±5 % НКПР |
Продолжение таблицы 10
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР1) |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС-М этанол |
пары этилового спирта (C2H5OH) |
от 0 до 50 |
от 0 до 1,55 |
±5 % НКПР | |
|
СГОЭС-М этан |
этан (C2H6) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР |
- |
|
СГОЭС-М этилен |
этилен (C2H4) |
от 0 до 50 |
от 0 до 1,15 |
±5 % НКПР |
- |
|
СГОЭС-М ацетон |
пары ацетона (СН3СОСН3) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР |
- |
|
СГОЭС-М толуол |
пары толуола (С6Н5СН3) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
СГОЭС-М бензол |
пары бензола (СбНб) |
от 0 до 50 |
от 0 до 0,60 |
±5 % НКПР |
- |
|
СГОЭС-М МТБЭ |
пары мети-лтретбутилово-го эфира (СНзСО(СНз)з) |
от 0 до 50 |
от 0 до 0,75 |
±5 % НКПР | |
|
СГОЭС п-ксилол СГОЭС-М п-ксилол |
пары параксилола (п-С«Н1о) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР | |
|
СГОЭС о-ксилол СГОЭС-М о-ксилол |
пары ортоксилола (о-C8H10) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР | |
|
СГОЭС изопропанол СГОЭС-М изопропанол |
пары изопропилового спирта ((СНз)2СНОН) |
от 0 до 50 |
от 0 до 1,0 |
±5 % НКПР | |
|
СГОЭС этилбензол СГОЭС-М этилбензол |
пары этилбензола (C8H10) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР | |
|
СГОЭС циклогексан СГОЭС-М циклогексан |
циклогексан (C6H12) |
от 0 до 50 |
от 0 до 0,6 |
±5 % НКПР | |
|
СГОЭС гептан |
гептан(С7Н1б) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР1) |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС-М гептан | |||||
Продолжение таблицы 10
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР1) |
объемной доли, % |
абсолютной |
относительной | ||
|
СГОЭС нефтепродукты СГОЭС-М нефтепро-дукты2) |
пары бензина неэтилированного |
от 0 до 50 |
±5 % НКПР | ||
|
пары топлива дизельного |
от 0 до 50 |
- |
±5 % НКПР |
- | |
|
пары керосина |
от 0 до 50 |
- |
±5 % НКПР |
- | |
|
пары уайт-спирита |
от 0 до 50 |
- |
±5 % НКПР |
- | |
|
пары топлива для реактивных двигателей |
от 0 до 50 |
±5 % НКПР | |||
|
пары бензина автомобильного |
от 0 до 50 |
±5 % НКПР | |||
|
пары бензина авиационного |
от 0 до 50 |
- |
±5 % НКПР |
- | |
-
1) Значения НКПР в соответствии с ГОСТ 30852.19-2002;
-
2) Градуировка СГОЭС-М/СГОЭС нефтепродукты осуществляется при выпуске из производства изготовителем на один из определяемых компонентов: бензин неэтилированный по ГОСТ Р 51866-2002; топливо дизельное по ГОСТ 305-2013; керосин по ГОСТ Р 52050-2006; уайт-спирит по ГОСТ 3134-78; топливо для реактивных двигателей по ГОСТ 10227-86; бензин автомобильный по ГОСТ Р 51313-99; бензин авиационный по ГОСТ 1012-72
Таблица 11 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ, ССС-903 модификации ССС-903МЕ с преобразователями газовыми ПГТ-903У (термокаталитические сенсоры)
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон показаний 1) объемной доли определяемого компонента, % |
Диапазон измерений 2) объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
|
ССС-903МЕ ССС-903МТ |
ПГТ-903У- метан |
СН4 |
от 0 до 4,4 |
от 0 до 2,2 |
±0,22 |
|
ССС-903МЕ ССС-903МТ |
ПГТ-903У- пропан |
СзН8 |
от 0 до 1,7 |
от 0 до 0,85 |
±0,085 |
|
ССС-903МЕ ССС-903МТ |
ПГТ-903У-водород-4 |
Н2 |
от 0 до 4 |
от 0 до 2 |
±0,2 |
|
ССС-903МЕ ССС-903МТ |
ПГТ-903У- гексан |
СбН14 |
от 0 до 1 |
от 0 до 0,5 |
±0,05 |
|
ССС-903МЕ ССС-903МТ |
ПГТ-903У- ацетилен |
С2Н2 |
от 0 до 2,3 |
от 0 до 1,15 |
±0,115 |
Продолжение таблицы 11
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон показаний 1) объемной доли определяемого компонента, % |
Диапазон измерений 2) объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
|
ССС-903МТ |
ПГТ-903У акрилонитрил |
C3H3N |
от 0 до 2,8 |
от 0 до 1,4 |
±0,14 |
| |||||
Таблица 12 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
ССС-903МТ, ССС-903 модификации ССС-903МЕ с преобразователями газовыми ПГО-903У (оптико - абсорбционные сенсоры)
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ССС-903МЕ ССС-903МТ |
ПГО-903У-метан |
СН4 |
от 0 до 4,4 % об.д. (от 0 до 100 % НКПР) |
от 0 до 2,2 % об.д. включ. св. 2,2 до 4,4 % об.д. |
±0,22 % об.д. |
±10 % |
|
ССС-903МЕ ССС-903МТ |
ПГО- 903У- пропан |
С3Н8 |
от 0 до 1,7 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,85 % об.д. включ. св. 0,85 до 1,7 % об.д. |
±0,085 % об.д. |
±10 % |
|
ССС-903МЕ ССС-903МТ |
ПГО- 903У- |
СбН14 |
от 0 до 1,0 % об.д. |
от 0 до 0,5% об.д. включ. |
±0,05 % об.д. | |
|
гексан |
(от 0 до 100 % НКПР) |
св. 0,5 до 1,0 % об.д. |
±10 % | |||
|
ССС-903МЕ ССС-903МТ |
ПГО-903У-ацетилен |
С2Н2 |
от 0 до 2,3 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1,15 % об.д. включ. св. 1,15 до 2,3 % об.д. |
±0,115 % об.д. |
±10 % |
|
ССС-903МТ |
ПГО- 903У-этан |
С2Н6 |
от 0 до 2,5 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1,25 % об.д. включ. св. 1,25 до 2,5 % об.д. |
±5 % НКПР |
- |
Продолжение таблицы 12
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ССС-903МТ |
ПГО-903У-бутан |
н-С4Н10 |
от 0 до 1,4 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,7 % об.д. включ. св. 0,7 до 1,4 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-изобутан |
и-С4Н10 |
от 0 до 1,3 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,65 % об.д. включ. св. 0,65 до 1,3 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-пентан |
С5Н12 |
от 0 до 1,4 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,7 % об.д. включ. св. 0,7 до 1,4 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО-903У-циклогексан |
СбН12 |
от 0 до 1,2 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,6 % об.д. включ. св. 0,6 до 1,2 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-гептан |
С7Н16 |
от 0 до 1,1 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,55 % об.д. включ. св. 0,55 до 1,1 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО-903У-пропилен |
СзНб |
от 0 до 2,0 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1,0 % об.д. включ. св. 1,0 до 2,0 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО-903У-метиловый спирт |
СНзОН |
от 0 до 5,5 % об.д. (от 0 до 100 % НКПР) |
от 0 до 2,75 % об.д. включ. св. 2,75 до 5,5 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО-903У-этиловый |
С2Н5ОН |
от 0 до 3,1 % об.д. (от 0 до 100 % |
от 0 до 1,55 % об.д. включ. св. 1,55 до 3,1 |
±5 % НКПР |
- |
|
спирт |
НКПР) |
% об.д. | ||||
|
ССС-903МТ |
ПГО- 903У-этилен |
С2Н4 |
от 0 до 2,3 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1,15 % об.д. включ. св. 1,15 до 2,3 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-толуол |
С6Н5СН3 |
от 0 до 1,1 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,55 % об.д. включ. св. 0,55 до 1,1 % об.д. |
±5 % НКПР |
- |
Продолжение таблицы 12
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ССС-903МТ |
ПГО- 903У-бензол |
СбНб |
от 0 до 1,2 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,6 % об.д. включ. св. 0,6 до 1,2 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО-903У-ацетон |
СН3СОСН3 |
от 0 до 2,5 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1,25 % об.д. включ. св. 1,25 до 2,5 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-этилбензол |
С8Н10 |
от 0 до 1,0 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,5 % об.д. включ. св. 0,5 до 1,0 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-мети-лтретбу-тиловый эфир |
С5Н12О |
от 0 до 1,5 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,75 % об.д. включ. св. 0,75 до 1,5 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-параксилол |
п-С8Н10 |
от 0 до 1,1 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,55 % об.д. включ. св. 0,55 до 1,1 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-ортоксилол |
о-С8Н10 |
от 0 до 1,0 % об.д. (от 0 до 100 % НКПР) |
от 0 до 0,5 % об.д. включ. св. 0,5 до 1,0 % об.д. |
±5 % НКПР |
- |
|
ССС-903МТ |
ПГО- 903У-изопропиловый |
C3H8O |
от 0 до 2,0 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1,0 % об.д. включ. св. 1,0 до 2,0 % об.д. |
±5 % НКПР |
- |
|
спирт | ||||||
|
ССС-903МЕ ССС-903МТ |
ПГО- 903У-диоксид углерода |
СО2 |
от 0 до 2 % об.д. |
от 0 до 2 % об.д. |
±(0,03+0, 05СХ) 2) % об.д. |
- |
|
ССС-903МЕ ССС-903МТ |
ПГО-903У-диоксид углерода |
от 0 до 5 % об.д. |
от 0 до 5 % об.д. |
±(0,03+0, 05СХ) 2) % об.д. |
- | |
|
ССС-903МЕ ССС-903МТ |
ПГО-903У-нефтепро-дукты1) |
пары бензина не-этилированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
Продолжение таблицы 12
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- | ||
|
ССС-903МЕ ССС-903МТ |
ПГО-903У-нефте-продук-ты1) |
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |||
| ||||||
Таблица 13 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
ССС-903МТ, ССС-903 модификации ССС-903МЕ с преобразователями газовыми ПГЭ-903У (электрохимические сенсоры)
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи тельной | |||
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-сероводород-10 |
НзБ |
от 0 до 2,1 млн-1 включ. св. 2,1 до 7 млн-1 |
от 0 до 3,0 включ. св. 3,0 до 10 |
±0,75 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-сероводород-20 |
от 0 до 2,1 млн-1 включ. св. 2,1 до 20 млн-1 |
от 0 до 3,0 включ. св. 3,0 до 28,3 |
±0,75 мг/м3 |
±25 % | |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-сероводород-45 |
от 0 до 7 млн-1 включ. св. 7 до 32 млн-1 |
от 0 до 10 включ. св. 10 до 45 |
±2,5 мг/м3 |
±25 % | |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-сероводород-50 |
от 0 до 7 млн-1 включ. св. 7 до 50 млн-1 |
от 0 до 10 включ. св. 10 до 70,7 |
±2,5 мг/м3 |
±25 % | |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-сероводород-85 |
НзБ |
от 0 до 7 млн-1 св. 7 до 61 млн-1 |
от 0 до 10 св. 10 до 85 |
±2,5 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-сероводород- 100 |
от 0 до 7 млн-1 включ. св. 7 до 100 млн-1 |
от 0 до 10 включ. св. 10 до 141,4 |
±2,5 мг/м3 |
±25 % | |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У- кислород |
О2 |
от 0 до 30 % |
- |
±(0,2+0,0 4Сх)1)% |
- |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-водород |
Н2 |
от 0 до 2 % |
- |
±(0,2+0,0 4Сх) % |
- |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У- оксид углерода |
СО |
от 0 до 17 млн-1 включ. св. 17 до 103 млн-1 |
от 0 до 20 включ. св. 20 до 120 |
±5 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У-оксид углерода-260 |
CO |
от 0 до 17 млн-1 включ. св. 17 до 260 млн-1 |
от 0 до 20 включ. св. 20 до 300 |
±5 мг/м3 |
± 10 % |
|
ССС-903МТ |
ПГЭ-903У-оксид углерода-1000 |
CO |
от 0 до 17 млн-1 включ. св. 17 до 1000 млн-1 |
от 0 до 20 включ. св. 20 до 1164 |
±5 мг/м3 |
± 10 % |
Продолжение таблицы 13
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи тельной | |||
|
ССС-903МТ |
ПГЭ-903У-оксид углерода-2000 |
CO |
от 0 до 2000 млн-1 |
от 0 до 2329 |
±10% приведенная | |
|
ССС-903МТ |
ПГЭ-903У-оксид углерода-4000 |
CO |
от 0 до 4000 млн-1 |
от 0 до 2329 |
±10% приведенная | |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У- диоксид азота 20 |
N02 |
от 0 до 1 млн-1 включ. св. 1 до 10,5 млн-1 |
ст 0 до 2 включ. св. 2 до 20 |
±0,5 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У- диоксид азота 100 |
NO2 |
от 0 до 1 млн-1 включ. св. 1 до 100 млн-1 |
от 0 до 2 включ. св. 2 до 200 |
±0,5 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У- диоксид азота 200 |
NO2 |
от 0 до 30 млн-1 включ. св.30 до 200 млн-1 |
от 0 до 57 включ. св. 57 до 382 |
±6 мг/м3 |
±10 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У- диоксид серы |
SO2 |
от 0 до 3,8 млн-1 включ. св. 3,8 до 18,8 млн-1 |
от 0 до 10 включ. св. 10 до 50 |
±2,5 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У- аммиак-0-70 |
NH3 |
от 0 до 28 млн-1 включ. св. 28 до 99 млн-1 |
от 0 до 20 включ. св. 20 до 70 |
±5 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-аммиак-0500 |
от 0 до 99 млн-1 включ. |
от 0 до 70 включ. |
не нормированы | ||
|
св. 99 до 707 млн-1 |
св. 70 до 500 |
- |
±25 % | |||
|
ССС- 903МЕ ССС-903МТ |
ПГЭ-903У-хлор |
C12 |
от 0 до 0,33 млн-1включ. св. 0,33 до 10 млн-1 |
от 0 до 1 включ. св. 1 до 30 |
±0,25 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-хлорид водорода |
НС1 |
от 0 до 3,3 млн-1включ. св. 3,3 до 30 млн-1 |
от 0 до 5 включ. св. 5 до 45 |
±0,75 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-фторид водорода |
HF |
от 0 до 0,6 млн-1 включ. св. 0,6 до 10 млн-1 |
от 0 до 0,5 включ. св. 0,5 до 8,2 |
±0,12 мг/м3 |
±25 % |
Продолжение таблицы 13
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи тельной | |||
|
ССС-903МТ |
ПГЭ-903У-формальдегид |
CH2O |
от 0 до 0,4 млн-1 включ. св. 0,4 до 10 млн-1 |
от 0 до 0,5 включ. св. 0,5 до 12,5 |
±0,12 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГЭ-903У-оксид азота |
NO |
от 0 до 1 млн-1 включ. св. 1 до 100 млн-1 |
от 0 до 1,2 включ. св. 1,2 до 125 |
±0,3 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У- оксид азота-300 |
NO |
от 0 до 50 включ. св. 50 до 300 млн-1 |
от 0 до 62 включ. св. 62 до 374 |
±6 мг/м3 |
± 10 % |
|
ССС-903МТ |
ПГЭ-903У-оксид этилена |
C2H4O |
от 0 до 1,6 млн-1 включ. св. 1,6 до 100 млн-1 |
от 0 до 3 включ. св. 3 до 183 |
±0,75 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У-несимметричный ди-метилгидра-зин |
C2H8N2 |
от 0 до 0,12 млн-1 включ. св. 0,12 до 0,5 |
от 0 до 0,3 включ. св. 0,3 до 1,24 |
о S -н 2 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У- метанол |
CH3OH |
от 0 до 11,2 млн-1 включ. св. 11,2 до 100 млн-1 |
от 0 до 15 включ. св. 15 до 133 |
±3,75 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У-метилмеркап-тан |
CH3SH |
от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1 |
от 0 до 0,8 включ. св. 0,8 до 8,0 |
±0,2 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У-этилмеркап-тан |
С2Н5SН |
от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1 |
от 0 до 1,0 включ. св. 1,0 до 10,0 |
±0,25 мг/м3 |
±25 % |
|
ССС- 903МТ |
ПГЭ-903У-оксид азота-100 ПГЭ-903У-диоксид азота -100 2) |
Сумма оксидов азота NOх в пересчете на NO2 |
от 0 до 2 млн-1 включ. св. 2 до 200 млн-1 |
от 0 до 4 включ. св. 4 до 400 |
±1,0 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГЭ-903У-оксид азота-300, ПГЭ-903У-диоксид азота-2002) |
Сумма оксидов азота NOх в пересчете на NO2 |
от 0 до 60 млн-1 включ. св. 60 до 470 млн-1 |
от 0 до 120 включ. св. 150 до 940 3) |
±12 мг/м3 |
±10 % |
Продолжение таблицы 13
|
Тип СИ |
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи тельной | |||
Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле: Cnox=Cno2+1,53-Cno где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, соответственно.
| ||||||
Таблица 14 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ, ССС-903 модификации ССС-903МЕ с преобразователями газовыми ПГФ-903У (фотоионизационные сенсоры)
|
Тип СИ |
Тип преобразователя |
Определяемый компонент 1) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолют-ной |
относи тельной | |||
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У-изобутилен-0-20 |
от 0 до 19,3 млн-1 |
от 0 до 45 |
±12 мг/м3 | ||
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У-изобутилен-0-200 |
от 0 до 43 млн-1 включ. св. 43 до 172 млн-1 |
от 0 до 100 включ. св. 100 до 400 |
±25 мг/м3 |
±25 % | |
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У изобутилен-0-2000 |
от 0 до 43 млн-1 включ. св. 43 до 300 млн-1 |
от 0 до 100 включ. св. 100до 700 |
±25 мг/м3 |
±25 % | |
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У-этилен |
С2Н4 |
от 0 до 86 млн-1 включ. св. 86 до 171 млн-1 |
от 0 до 100 включ. св. 100 до 200 |
±25 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У- бензол |
СбНб |
от 0 до 1,5 млн-1 включ. св. 1,5 до 9,3 млн-1 |
от 0 до 5 включ. св. 5 до 30 |
±1,25 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У-метилмер-каптан |
СНзSН |
от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1 |
от 0 до 0,8 включ. св. 0,8до 8,0 |
±0,2 мг/м3 |
±25 % |
|
ССС-903МЕ ССС-903МТ |
ПГФ-903У-этилмер-каптан |
С2Н5SН |
от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1 |
от 0 до 1,0 включ. св. 1,0 до 10,0 |
±0,25 мг/м3 |
±25 % |
Продолжение таблицы 14
|
Тип СИ |
Тип преобразователя |
Определяемый компонент 1 |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолют-ной |
относительной | |||
|
ССС-903МТ |
ПГФ-903У-диэти-ламин |
С4Н1^ |
от 0 до 9,8 млн-1 включ. св. 9,8 до 50 млн-1 |
от 0 до 30 включ. св. 30 до 150 |
±7,5 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГФ-903У-сероуглерод |
СS2 |
от 0 до 3,1 млн-1 включ. св. 3,1 до 15 млн-1 |
от 0 до 10 включ. св. 10 до 47 |
±2,5 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГФ-903У-фенол |
СбНбО |
от 0 до 0,25 млн-1 включ. св. 0,25 до 4 млн-1 |
от 0 до 1 включ. св. 1 до 15,6 |
±0,25 мг/м3 |
±25 % |
|
ССС-903МТ |
ПГФ-903У-тетраф-торэтилен |
С2F4 |
от 0 до 7,2 млн-1 включ. св. 7,2 до 40 млн-1 |
от 0 до 30 включ. св. 30 до 166 |
±7,5 мг/м3 |
±25 % |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГТ-903-метан ПГО-903-метан |
СН4 |
от 0 до 2,2 % |
- |
±0,22 % об.д. |
- |
|
ПГТ-903-пропан ПГО-903 -пропан |
СзН8 |
от 0 до 0,85 % |
- |
±0,085 % об.д. |
- |
|
ПГТ-903 -гексан ПГО-903-гексан |
СбН14 |
от 0 до 0,5 % |
- |
±0,05 % об.д. |
- |
|
ПГО-903-диоксид углерода |
СО2 |
от 0 до 2 % |
- |
±(0,03+0,05Сх) 1) % об.д. |
- |
|
ПГО-903-диоксид углерода |
от 0 до 5 % |
- |
±(0,03+0,05Сх) 1) % об.д. |
- | |
|
ПГЭ-903А-водород |
H2 |
от 0 до 2 % |
- |
±(0,2+0,04Сх) 1)1 % |
- |
|
ПГЭ-903А- кислород |
О2 |
от 0 до 30 % |
- |
±(0,2+0,04Сх) 1)1 % |
- |
|
ПГЭ-903-оксид углерода |
СО |
от 0 до 17 млн-1 включ. |
от 0 до 20 включ. |
±5 мг/м3 |
- |
|
св. 17 до 103 млн-1 |
св. 20 до 120 |
- |
±25 % | ||
Продолжение таблицы 15
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903-сероводород-45 |
H2S |
от 0 до 7 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- |
|
св. 7 до 32 млн-1 |
св. 10 до 45 |
- |
±25 % | ||
|
ПГЭ-903-диоксид азота |
NO2 |
от 0 до 1 млн-1 включ. |
от 0 до 2 включ. |
±0,5 мг/м3 | |
|
св. 1 до 10,5 млн-1 |
св. 2 до 20 |
- |
±25 % | ||
|
ПГЭ-903-диоксид серы |
SO2 |
от 0 до 3,8 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- |
|
св. 3,8 до 18,8 млн-1 |
св. 10 до 50 |
±25 % | |||
|
ПГЭ-903-аммиак-0-70 |
NH3 |
от 0 до 28 млн-1 включ. |
от 0 до 20 включ. |
±5 мг/м3 |
- |
|
св. 28 до 99 млн-1 включ. |
св. 20 до 70 |
- |
±25 % | ||
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903-аммиак-0-500 |
св. 99 до 707 млн-1 |
св. 70 до 500 |
- |
±25 % | |
|
ПГЭ-903-хлор |
C12 |
от 0 до 0,33 млн-1 включ. |
от 0 до 1 включ. |
±0,25 мг/м3 |
- |
|
св. 0,33 до 5 млн-1 |
св. 1 до 15 |
- |
±25 % | ||
1) Сх - значение содержания определяемого компонента на входе газоанализатора.
Таблица 16 - Преобразователи газоаналитические универсальные ПГУ-А-Т с термокаталитическим сенсором
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % 1) |
Диапазон измерений объемной доли определяемого компонента, % 2) |
Пределы допускаемой основной абсолютной погрешности, % |
|
ПГУ-А-Т |
ПГУ-А-Т- метан |
СН4 |
от 0 до 4,4 |
от 0 до 2,2 |
±0,22 |
|
ПГУ-А-Т- пропан |
СзН8 |
от 0 до 1,7 |
от 0 до 0,85 |
±0,085 | |
|
ПГУ-А-Т- водород-4 |
Н2 |
от 0 до 4 |
от 0 до 2 |
±0,2 | |
|
ПГУ-А-Т- гексан |
СбН14 |
от 0 до 1 |
от 0 до 0,5 |
±0,05 | |
|
ПГУ-А-Т- ацетилен |
С2Н2 |
от 0 до 2,3 |
от 0 до 1,15 |
±0,115 |
Продолжение таблицы 16
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % 1) |
Диапазон измерений объемной доли определяемого компонента, % 2) |
Пределы допускаемой основной абсолютной погрешности, % |
|
ПГУ-А-Т- акрилонитрил |
C3H3N |
от 0 до 2,8 |
от 0 до 1,4 |
±0,14% | |
| |||||
Таблица 17 - Преобразователи газоаналитические универсальные ПГУ-А-О с оптическим сенсором
|
Модифи- |
Исполне- |
Определяе- |
Диапазон |
Диапазон |
Пределы |
|
кация |
ние |
мый компо нент |
показаний объемной доли определяемого компонента |
измерений объемной доли определяемого компонента |
допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ПГУ-А-О |
ПГУ-А-О-метан |
СН4 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % включ. св. 2,2 до 4,4 |
±0,13 % |
±5 % |
|
ПГУ-А-О-пропан |
С3Н8 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. св. 0,85 до 1,7 % |
±0,051 % |
±5 % | |
|
ПГУ-А-О-гексан |
СбН14 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % св. 0,5 до 1,0 % |
±0,03 % |
±5 % | |
|
ПГУ-А-О- ацетилен |
С2Н2 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % св. 1,15 до 2,3 % |
±0,069 % |
±5 % | |
|
ПГУ-А-О-этан |
C2H6 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25% (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О |
ПГУ-А-О- бутан |
C4H10 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- |
|
ПГУ-А-О-изобутан |
U-C4H10 |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О-пентан |
C5H12 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О-циклогексан |
СбН12 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
Продолжение таблицы 17
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ПГУ-А-О |
ПГУ-А-О- гептан |
C7H16 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55% (от 0 до 50 % НКПР) |
±5 % НКПР |
- |
|
ПГУ-А-О- пропилен |
C3H6 |
от 0 до 2 % об.д. (от 0 до 100 % НКПР) |
от 0 до 1% об.д. (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О- метиловый спирт |
CH3OH |
от 0 до 5,5% (от 0 до 100 % НКПР) |
от 0 до 2,75% (от 0 до 50 % НКПР) |
± 5 % НКПР |
- | |
|
ПГУ-А-О- |
C2H5OH |
от 0 до 3,1% |
от 0 до 1,55% |
±5 % |
- | |
|
этиловый спирт |
(от 0 до 100 % НКПР) |
(от 0 до 50 % НКПР) |
НКПР | |||
|
ПГУ-А-О |
ПГУ-А-О- этилен |
C2H4 |
от 0 до 2,3% об.д. (от 0 до 100 % НКПР) |
от 0 до 1,15% об.д. (от 0 до 50 % НКПР) |
±3 % НКПР |
- |
|
ПГУ-А-О- толуол |
С6Н5СН3 |
от 0 до 1,1% (от 0 до 100 % НКПР) |
от 0 до 0,55% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О- бензол |
СбНб |
от 0 до 1,2% (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О- ацетон |
СН3СОСН3 |
от 0 до 2,5% (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±3 % НКПР |
- | |
|
ПГУ-А-О-этилбензол |
C8H10 |
от 0 до 1 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О |
ПГУ-А-О-метил-третбутиловый эфир |
СНзСО(ОТз) |
от 0 до 1,5% (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- |
|
ПГУ-А-О-параксилол |
П-С8Н10 |
от 0 до 1,1% (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-ортоксилол |
Q-CgHlO |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- |
Продолжение таблицы 17
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ПГУ-А-О |
ПГУ-А-О-метил-третбутиловый эфир |
СНзСО(ОТз) |
от 0 до 1,5% (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- |
|
ПГУ-А-О-параксилол |
П-С8Н10 |
от 0 до 1,1% (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-ортоксилол |
о-С«Н10 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О- |
(СНз)2СНОН |
от 0 до 2,0% |
от 0 до 1,0 % |
±5 % |
- | |
|
изопропиловый спирт |
(от 0 до 100 % НКПР) |
(от 0 до 50 % НКПР) |
НКПР | |||
|
ПГУ-А-О-диоксид углерода-2 |
СО2 |
от 0 до 2 % |
от 0 до 2 % |
±(0,03+ 0,05Сх) 2) % |
- | |
|
ПГУ-А-О-диоксид углерода-5 |
от 0 до 5 % |
от 0 до 5 % |
±(0,03+ 0,05Сх) 2) % |
- | ||
|
ПГУ-А-О-нефте-продук-ты1) |
пары бензина неэти-лированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- | |
|
ПГУ-А-О-нефтепродукты 1) |
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- | |
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- | ||
|
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- | ||
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- | ||
|
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- |
Продолжение таблицы 17
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | |||||
|
ПГУ-А-О |
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5% НКПР |
- | |
|
1) Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
| ||||||
ному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,
- бензин авиационный по ГОСТ 1012-2013;
2) Сх - значение содержания определяемого компонента на входе преобразователя.
Таблица 18 - Преобразователи газоаналитические универсальные ПГУ-А-Э с электрохимическим сенсором
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи-тельной | |||
|
ПГУ-А-Э |
ПГУ-А-Э-сероводород-10 |
НзБ |
от 0 до 2,1 млн-1 включ. св. 2,1 до 7 млн-1 |
от 0 до 3,0 включ. св. 3,0 до 10 |
±0,75 мг/м3 |
±20 % |
|
ПГУ-А-Э-сероводород-20 |
от 0 до 2,1 млн-1 включ. св. 2,1 до 20 млн-1 |
от 0 до 3,0 включ. св. 3,0 до 28,3 |
±0,75 мг/м3 |
±20 % | ||
|
ПГУ-А-Э-сероводород-45 |
от 0 до 7 млн-1 включ. св. 7 до 32 млн-1 |
от 0 до 10 включ. св. 10 до 45 |
±2,5 мг/м3 |
±20 % | ||
|
ПГУ-А-Э-сероводород-50 |
от 0 до 7 млн-1 включ. св. 7 до 50 млн-1 |
от 0 до 10 включ. св. 10 до 70,7 |
±2,5 мг/м3 |
±20 % | ||
|
ПГУ-А-Э-сероводород-85 |
от 0 до 7 млн-1 включ. св. 7 до 61 млн-1 |
от 0 до 10 включ. св. 10 до 85 |
±2,5 мг/м3 |
±20 % | ||
Продолжение таблицы 18
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи-тельной | |||
|
ПГУ-А-Э |
ПГУ-А-Э- сероводород- 100 |
НзБ |
от 0 до 7 млн-1 включ. св. 7 до 100 млн-1 |
от 0 до 10 включ. св. 10 до 141,4 |
±2,5 мг/м3 |
±20 % |
|
ПГУ-А-Э- кислород |
О2 |
от 0 до 30 % |
±(0,2+ 0,04СХ)1) % | |||
|
ПГУ-А-Э- водород |
Н2 |
от 0 до 2 % |
±(0,2+ 0,04СХ) 1) % | |||
|
ПГУ-А-Э- |
СО |
от 0 до 17 млн-1 |
от 0 до 20 |
±5 мг/м3 |
- | |
|
оксид углерода |
включ. св. 17 до 103 млн-1 |
включ. св. 20 до 120 |
±20 % | |||
|
ПГУ-А-Э- диоксид азота |
NO2 |
от 0 до 1 млн-1 включ. св. 1 до 10,5 млн-1 |
от 0 до 2 включ. св. 2 до 20 |
±0,5 мг/м3 |
±20 % | |
|
ПГУ-А-Э-диоксид серы |
SО2 |
от 0 до 3,8 млн-1 включ. св. 3,8 до 18,8 млн- 1 |
от 0 до 10 включ. св. 10 до 50 |
±2,5 мг/м3 |
±20 % | |
|
ПГУ-А-Э-аммиак-070 |
NH3 |
от 0 до 28 млн-1 включ. св. 28 до 99 млн-1 |
от 0 до 20 включ. св. 20 до 70 |
±5 мг/м3 |
±20 % | |
|
ПГУ-А-Э-аммиак-0500 |
NH3 |
от 0 до 99 млн-1 |
от 0 до 70 включ. |
не нормированы |
- | |
|
св. 99 до 707 млн-1 |
св. 70 до 500 |
- |
±20 % | |||
|
ПГУ-А-Э- хлор |
Cl2 |
от 0 до 0,33 млн-1 включ. св. 0,33 до 10 млн- 1 |
от 0 до 1 включ. св. 1 до 30 |
±0,25 мг/м3 |
±20 % | |
|
ПГУ-А-Э-хлорид водорода |
нс1 |
от 0 до 3,3 млн-1 включ. св. 3,3 до 30 млн-1 |
от 0 до 5 включ. св. 5 до 45 |
±0,75 мг/м3 |
±20 % | |
|
ПГУ-А-Э-фторид водорода |
I IF |
от 0 до 0,6 млн-1 включ. св. 0,6 до 10 млн-1 |
от 0 до 0,5 включ. св. 0,5 до 8,2 |
±0,12 мг/м3 |
±20 % | |
|
ПГУ-А-Э-формальдегид |
CH2O |
от 0 до 0,4 млн-1 включ. св. 0,4 до 10 млн-1 |
от 0 до 0,5 включ. св. 0,5 до12,5 |
±0,12 мг/м3 |
±20 % | |
|
ПГУ-А-Э- оксид азота |
NO |
от 0 до 4 млн-1 включ. св. 4 до 100 млн-1 |
от 0 до 5 включ. св. 5 до 125 |
±1,25 мг/м3 |
±20 % | |
|
ПГУ-А-Э-оксид этилена |
C2H4O |
от 0 до 1,6 млн-1 включ. св. 1,6 до 100 млн-1 |
от 0 до 3 включ. св. 3 до 100 |
±0,75 мг/м3 |
±20 % |
Продолжение таблицы 18
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относи-тельной | |||
|
ПГУ-А-Э |
ПГУ-А-Э-несимметричный ди-метилгид-разин |
C2H8N2 |
от 0 до 0,12 млн-1 включ. св. 0,12 до 0,5 млн-1 |
от 0 до 0,3 включ. св. 0,3 до 1,24 |
±0,075 мг/м3 |
±20 % |
|
ПГУ-А-Э- метанол |
СНзОН |
от 0 до 11,2 млн-1 включ. св. 11,2 до 100 млн-1 |
от 0 до 15 включ. св. 15 до 133 |
±3,75 мг/м3 |
±20 % | |
|
ПГУ-А-Э-метилмер-каптан |
CH3SH |
от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1 |
от 0 до 0,8 включ. св. 0,8 до 8,0 |
±0,2 мг/м3 |
±20 % |
|
ПГУ-А-Э-этилмер-каптан |
С2Н5SН |
от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1 |
от 0 до 1,0 включ. св. 1,0 до 10,0 |
±0,25 мг/м3 |
±20 % |
1) - Сх - значение содержания определяемого компонента на входе преобразователя.
Таблица 19 - Преобразователи газоаналитические универсальные ПГУ-А-Ф с фотоионизацион-
ным сенсором
|
Модификация |
Исполне ние |
Опре-деляе-мый компонент |
Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | |||
|
ПГУ-А-Ф |
ПГУ-А-Ф-изобутилен-0-20 |
i-C4H8 |
от 0 до 19,3 млн-1 |
от 0 до 45 |
±12 мг/м3 |
- |
|
ПГУ-А-Ф-изобутилен-0-200 |
от 0 до 43 млн-1 включ. св. 43 до 172 млн-1 |
от 0 до 100 включ. св. 100 до 400 |
±25 мг/м3 |
±25 % | ||
|
ПГУ-А-Ф-изобутилен-0-2000 |
от 0 до 43 млн-1 включ. св. 43 до 2000 млн-1 |
от 0 до 100 включ. св. 100 до 4660 |
±25 мг/м3 |
±25 % | ||
|
ПГУ-А-Ф- этилен |
С2Н4 |
от 0 до 86 млн-1 включ. св. 86 до 171 млн-1 |
от 0 до 100 включ. св. 100 до 200 |
±25 мг/м3 |
±25 % | |
Продолжение таблицы 19
|
Модификация |
Исполне ние |
Опре-деляе-мый компонент |
Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | |||
|
ПГУ-А-Ф |
ПГУ-А-Ф- бензол |
СбНб |
от 0 до 1,5 млн-1 включ. св. 1,5 до 9,3 млн-1 |
от 0 до 5 включ. св. 5 до 30 |
±1,25 мг/м3 |
±25 % |
|
ПГУ-А-Ф-метил-меркаптан |
CH3SH |
от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1 |
от 0 до 0,8 включ. св. 0,8 до 8,0 |
±0,2 мг/м3 |
±25 % | |
|
ПГУ-А-Ф-этилмер-каптан |
C2H5SH |
от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1 |
от 0 до 1,0 включ. св. 1,0 до 10,0 |
±0,25 мг/м3 |
±25 % | |
|
ПГУ-А-Ф- диэти- |
C4H11N |
от 0 до 9,8 млн-1 включ. |
от 0 до 30 включ. |
±5 мг/м3 |
- | |
|
ламин |
св. 9,8 до 50 млн-1 |
св. 30 до 150 |
- |
±25 % | ||
|
ПГУ-А-Ф-сероуглерод |
CS2 |
от 0 до 3,1 млн-1 включ. св. 3,1 до 15 млн-1 |
от 0 до 10 включ. св. 10 до 47 |
±2,5 мг/м3 |
±25 % | |
|
ПГУ-А-Ф-фенол |
СбНбО |
от 0 до 0,25 млн-1 включ. св. 0,25 до 4 млн-1 |
от 0 до 1 включ. св. 1 до 15,6 |
±0,25 мг/м3 |
±25 % | |
|
ПГУ-А-Ф-тет-рафторэти лен |
C2F4 |
от 0 до 7,2 млн-1 включ. св. 7,2 до 40 млн-1 |
от 0 до 30 включ. св.30 до 166 |
±5 мг/м3 |
±25 % | |
|
1) При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент. | ||||||
Таблица 20 - Пределы допускаемой дополнительной погрешности КГЭСП по измерительным каналам, в зависимости от используемого ПИП.
|
ПИП |
Пределы допускаемой дополнительной погрешности КГЭСП, в долях от предела допускаемой основной погрешности | ||
|
от изменения температуры окружающей среды на каждые 10 oC |
от влияния изменения атмосферного давления |
от изменения относительной влажности анализируемой среды | |
|
СГОЭС, СГОЭС-М, СГОЭС-М11, СГОЭС-2, СГОЭС-М2, СГОЭС-М11-2. |
0,5 (в диапазоне от -60 до +85 oC) |
0,5 на каждые 10 кПа |
0,2 на каждые 10 % отн. влажности |
|
ССС-903,ССС-903МЕ, ССС-903МТ |
0,2 |
0,5 на каждые 10 кПа |
0,2 на каждые 10 % отн. влажности |
|
ПГУ-А |
0,2 |
1) |
1) |
|
1) Нормированы ввиду отсутствия влияния | |||
|
Таблица 21 - Метрологические и технические характеристики КГЭСП | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны в условиях эксплуатации 1):
|
±25 от +15 до +25 от 50 до 70 от 96,3 до 106,3 0,5 ПДК2) |
|
Предел допускаемой вариации показаний по измерительным каналам, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого времени установления показаний по уровню 0,9 (T0,9) по измерительным каналам с ПИП, с: - СГОЭС, СГОЭС-М, СГОЭС-М11 |
35 35 |
|
50 95 |
|
Время прогрева, мин, не более |
10 |
|
Электрическое питание осуществляется: | |
|
ПИП и БКП, постоянным током в диапазоне напряжений, В |
от 18 до 32 |
|
побудитель расхода ПР-7КВ однофазным переменным током | |
|
частотой, Гц |
50+1 |
|
напряжением, В |
от 207 до 253 |
|
Потребляемая мощность, Вт, не более: |
450 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
340 |
|
- ширина |
750 |
|
- высота |
830 |
|
Масса, кг, не более |
50 |
|
Рабочие условия эксплуатации | |
|
Параметры газовой пробы в точке отбора: | |
|
- диапазон температуры |
от -60 до +60 |
|
- диапазон давления отбираемой пробы на входе в |
от -15 до +15 |
|
трубопровод, кПа | |
|
- относительная влажность анализируемой среды (без конден- |
100 |
|
сации влаги), %, не более |
0,5 ПДК |
|
- неизмеряемые компоненты, не более |
верхнего значения диа- |
|
- определяемые компоненты, не более |
пазона измерений) |
|
КГЭСП должен работать при следующих условиях эксплуатации: | |
|
- температура окружающей среды, oC |
от -60 до +60 |
|
- относительная влажность окружающего воздуха при темпера- | |
|
туре +35 оС (без конденсации), %, не более |
100 |
|
- диапазон атмосферного давления, кПа |
от 80 до 120 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ (при доверительной вероятности | |
|
Р=0,95), ч |
35000 |
Продолжение таблицы 21
|
Наименование характеристики |
Значение |
|
КГЭСП выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:
|
1Ex d e IIC T3 Gb 1Ex d IIC T4 Gb 1Ex d [ib] IIC T4 Gb 1Ex d ib [ib] ПВ+Н2 T6 Gb 1Ex d ib [ib] IIC T6 Gb, 1Ex d ib [ib] IIC T4 1Ex d ib [ib] IIC T6 Gb 1Ex d ib [ib] IIC T6 Gb/1Ex d ib [ib] IIC T4 Gb, Ex tb ib IIIC «Т85С...Т100С» Db |
|
1ExdIICT6 1Ex [ib] IIC T5 Gb 1Ex d [ib] IIC T5 Gb 1Ex d IIC Gb 2ExeIIT3 1ExeIIT4GbX ExdIIC U |
|
По защищенности конструкции от влияния пыли и воды степени защиты по ГОСТ 14254-2015. |
IP66 |
Перекрестная чувствительность компенсирована введением поправок | |
наносится на табличку на корпусе шкафа КГЭСП и на титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Таблица 22 - Комплектность КГЭСП
|
Наименование |
Обозначение |
Количество |
|
Шкаф управления навесного исполнения^ | ||
|
Шкаф настенный с электрической и газотрубопроводной соединительной арматурой КШ/TERMO-BOX-XXX2 |
1 шт. | |
|
- модуль питания БКП3) |
ЖСКФ.424175.014 |
1 шт. |
|
- блок контроля потока (БКП) |
ЖСКФ.424175.013 |
1 шт. на изделие |
|
- трансмиттер УПЭС-903МЕ3) |
ЖСКФ.426211.034-02 |
1 шт. |
|
- первичный преобразователь газовый4) |
СГОЭС и/или ССС-903МЕ (МТ) и/или ПГУ-А по заявке потребителя |
1 шт. |
|
- ротаметр РМА-0,160ГУЗ или РМА-0,063ГУЗ3) |
1 шт. | |
|
- побудитель расхода ПР-7КВ |
- |
1 шт. на изделие |
Продолжение таблицы 22
|
Наименование |
Обозначение |
Количество |
|
- Электромагнитные клапана^ 3) |
от 1 до 7 шт. на изделие | |
|
- фильтр редуктор (ограничитель) газового потока в комплекте со сменным фильтром |
1 шт. на изделие | |
|
Крепеж и прочие принадлежности: |
- | |
|
- кабельный ввод CG201 |
ЖСКФ.305311.201 |
1 шт. на изделие |
|
Магнитный (калибровочный) ключ |
в зависимости от типа преобразователя |
1 шт. на поставку |
|
- Зонд отбора газовой пробы (опционально) |
1 шт. на изделие | |
|
Руководство по эксплуатации |
ЖСКФ.411711.005-1 РЭ |
1 комплект на из-делие/поставку |
|
Методика поверки |
МП-242-1939-2019 |
|
ПО для ССС-903МЕ и БКП |
- | |
|
Копии свидетельств об утверждении типа на средства измерений, входящие в состав комплекта; свидетельство о первичной поверке на комплект газоаналитический «КГЭСП-УОГПЭС» | ||
| ||
Поверка осуществляется по документу МП-242-1939-2019 «ГСИ. Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.12.2019 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В, (регистрационный номер в Федеральном Информационном Фонде 62130-15);
-
- генератор газовых смесей ГГС модификации ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном Информационном Фонде 62151-15);
-
- генератор нулевого воздуха ГНГ-01 (регистрационный № 26765-15 в Федеральном Информационном Фонде);
-
- стандартные образцы состава газовых смесей в баллонах под давлением:
ГСО 10532-2014: Ш/воздух (водород в воздухе), O2/N2 (кислород в воздухе), СО/воздух (оксид углерода в воздухе), СО2/воздух (диоксид углерода в воздухе);
ГСО 10534-2014: СзНзN/воздух (акрилонитрил в воздухе);
ГСО 10535-2014: C2H4O/ воздух (оксид этилена в воздухе), CH3OH/ воздух (метанол в воздухе);
ГСО 10540-2014: CH4/N2 (метан в азоте), С2Н6/воздух (этан в воздухе), C3H8/N2 (пропан в воздухе), Oil I ю/воздух (бутан в воздухе), С5Н12/воздух (пентан в воздухе), СбНц/воздух (гексан в воздухе), СзНб/воздух (пропилен в воздухе), С2Н4/воздух (этилен в воздухе), СбНб/воздух (бензол в воздухе), С2Н2/воздух (ацетилен в воздухе), Н2/воздух (водород в воздухе), i-С4Н8/воздух (изобутилен в воздухе);
ГСО 10547-2014: ^S/воздух (сероводород в воздухе), NO2/ N2 (диоксид азота в азоте), SO2/ воздух (диоксид серы в воздухе), NH3/ воздух (аммиак в воздухе), NO/N2 (оксид азота в азоте);
ГСО 10656-2015: C2F4/ N2 (тетрафторэтилен в азоте);
ГСО 10657-2015: С4Н11N/N2 (диэтиламин в азоте);
-
- рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-РТ несимметричный диметил гидразин (ИМ-РТ9-М-А1) (регистрационный номер в Федеральном информационном фонде 46915-11);
-
- источники микропотоков газов и паров ИМ: метилмеркаптана (ИМ38-М-А2), этил-меркаптана (ИМ07-М-А2), сероуглерода (ИМ41-М-А2), фенола (ИМ89-М-А2), хлора (ИМ09-М-А2), хлористого водорода (ИМ108-М-Е), фтористого водорода (ИМ130-М-А2), формальдегид (ИМ94-М-А2) (регистрационный номер в Федеральном информационном фонде 15075-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стенку внутри шкафа КГЭСП, как указано на рисунке 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплектам газоаналитическим с устройством отбора газовой пробы «КГЭСП-УОГПЭС»Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Технические условия. ЖСКФ.411711.005 ТУ
ИзготовительАкционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор») ИНН 7816145170
Адрес: 188301, Ленинградская область, г. Гатчина, Промзона-2, ул. 120-ой Гатчинской Дивизии
Юридический адрес: 192286, Санкт-Петербург, пр. Славы, д. 35, корп. 2
Телефон (факс): +7 (81371) 91-825, 21-407, +7 (812) 347-88-34
Web-сайт: www.esp.com.ru
E-mail: info@esp.com.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер в реестре аккредитованных лиц RA.RU.311541
При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент.
Таблица 15 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
ССС-903
