ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные Метран-2700
Назначение средства измерений
Преобразователи измерительные Метран-2700 (далее по тексту - преобразователи, ИП) предназначены для измерений и преобразований сигналов, поступающих от первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и преобразователей, имеющих на выходе сигнал в виде изменения электрического сопротивления или электрического напряжения постоянного тока) либо в унифицированный выходной сигнал электрического постоянного тока в диапазоне от 4 до 20 мА и/или цифровой сигнал для передачи по проводному интерфейсу HART.
Описание средства измерений
Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного измерительного преобразователя либо в унифицированный выходной сигнал электрического постоянного тока в диапазоне от 4 до 20 мА и/или цифровой сигнал для передачи по проводному интерфейсу HART.
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов.
Преобразователи могут работать с термопреобразователями сопротивления и преобразователями термоэлектрическими, номинальные статические характеристики преобразований (НСХ) которых указаны в таблице 2, в том числе с Индивидуальной Статической Характеристикой термопреобразователя сопротивления при помощи функции Каллендара - Ван Дюзена (далее - ИСХ с КВД), а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя HART-коммуникатор или специальное программное обеспечение.
Возможно изготовление преобразователей следующих исполнений: Метран-2700ЕТ -базовое исполнение с унифицированный выходным сигналом: Метран-2700СТ - базовое исполнение с цифровым протоколом; Метран-2700НТ - исполнение высокой точности с цифровым протоколом. Возможно изготовление с дополнительными опциями BR5 и BR6 отличающимися рабочими диапазонами температуры окружающей среды.
Преобразователи могут устанавливаться либо в соединительной головке, смонтированной вместе с первичным измерительным преобразователем, либо отдельно (на монтажном кронштейне). Также преобразователи могут устанавливаться на рейке стандарта DIN с помощью дополнительного монтажного зажима.
Максимально возможные диапазоны измерений преобразователей в зависимости от типа НСХ приведены в таблице 2. Преобразователи обеспечивают перенастройку диапазона измерений в пределах, обозначенных в эксплуатационной документации.
Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь», «взрывонепроницаемая оболочка при монтаже в соединительную головку. Взрывобезопасные исполнения преобразователей соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность преобразователей обеспечивается следующими видами взрывозащиты: взрывонепроницаемая оболочка «d», искробезопасная электрическая цепь «i», защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Допускается изготовление преобразователей с другим цветом корпуса. Пломбирование преобразователей измерительных Метран-2700 не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографическим методом на наклейку.
Общий вид преобразователей представлено на рисунке 1.

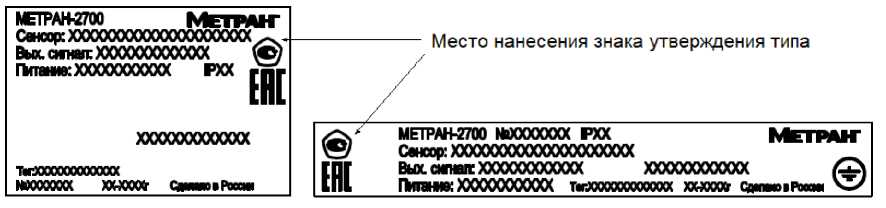

Рисунок 2 - Нанесение знака утверждения типа

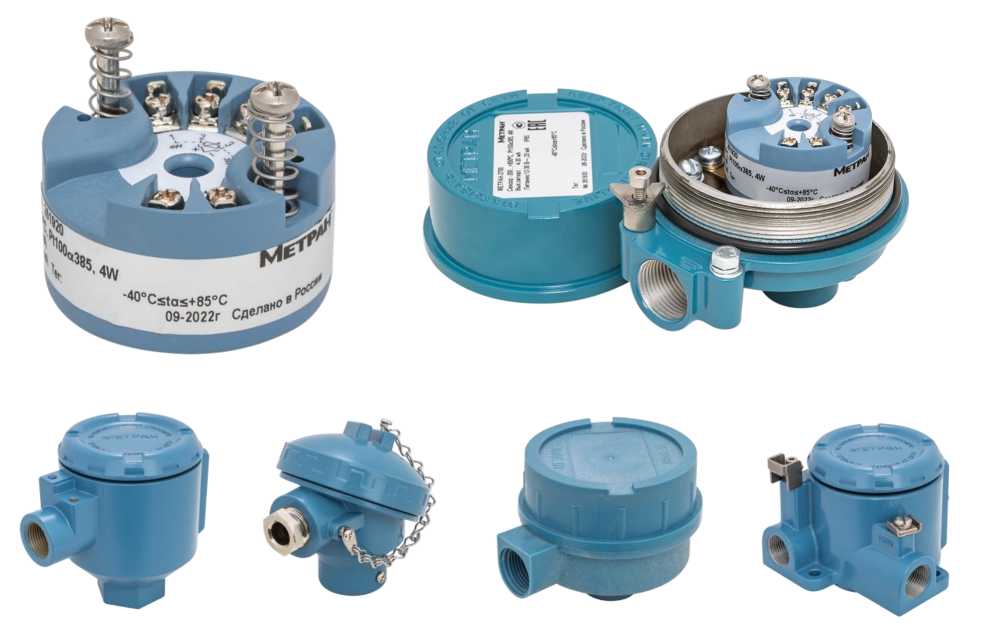

Рисунок 1 - Общий вид преобразователей
Программное обеспечениеПреобразователи имеют только встроенное метрологически значимое программное обеспечение (далее - ПО). Данное ПО является неизменяемым и не считываемым. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики (основные погрешности)
|
НСХ, входные сигналы |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности измерений и преобразований входных сигналов, | |
|
для исполнений с кодом HT |
для исполнений с кодами СТ и ET | ||
|
1 |
2 |
3 |
4 |
|
Pt100 (а = 0,00385) |
от -200 до +850 |
±0,10 °С |
±0,15 °С |
|
Pt200 (а = 0,00385) |
от -200 до +850 |
±0,30 °С |
±0,40 °С |
|
Pt500 (а = 0,00385) |
от -200 до +850 |
±0,20 °С |
±0,30 °С |
|
Pt1000 (а = 0,00385) |
от -200 до +300 |
±0,15 °С |
±0,20 °С |
|
50П (а = 0,00391) |
от -200 до +550 |
±0,20 °С |
±0,30 °С |
|
100П (а = 0,00391) |
от -200 до +550 |
±0,10 °С |
±0,15 °С |
|
Cu50 (а = 0,00426) |
от -50 до +200 |
±0,20 °С |
±0,30 °С |
|
Cu50 (а = 0,00428) |
от -185 до +200 |
±0,20 °С |
±0,30 °С |
|
Cu100 (а = 0,00426) |
от -50 до +200 |
±0,15 °С |
±0,20 °С |
|
Cu100 (а = 0,00428) |
от -185 до +200 |
±0,15 °С |
±0,20 °С |
|
B |
от +100 до +1820 |
±3,00 °С (от +100 до +300 °С) ±1,00 °С (св. +300 до +1820 °С) |
±3,00 °С (от +100 до +300 °С) ±1,30 °С (св. +300 до +1820 °С) |
|
E |
от -200 до +1000 |
±0,25 °С |
±0,40 °С |
|
J |
от -180 до +760 |
±0,25 °С |
±0,35 °С |
|
К |
от -180 до +1372 |
±0,70 °С (от -180 до -90 °С) ±0,40 °С (от -90 до +1372 °С) |
±0,70 °С (от -180 до -90 °С) ±0,50 °С (от -90 до +1372 °С) |
|
N |
от -200 до +1300 |
±0,50 °С |
±0,70 °С |
|
R |
от 0 до +1768 |
±0,90 °С |
±1,00 °С |
|
S |
от 0 до +1768 |
±0,80 °С |
±0,90 °С |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
T |
от -200 до +400 |
±0,40 °С |
±0,45 °С |
|
L |
от -200 до +800 |
±0,35 °С |
±0,4 °С |
|
ИСХ с КВД* |
от -50 до +100 |
±0,07 °С |
- |
|
ИСХ с КВД |
от -200 до +850 |
±0,10 °С |
±0,15 °С |
|
Милливольты |
от -10 до +100 мВ |
±0,025 мВ |
±0,035 мВ |
|
2-, 3-, 4-проводной омический вход |
от 0 до 2000 Ом |
±0,3 Ом |
±0,4 Ом |
|
Примечания:
±0,05% от настроенного диапазона измерения для Метран-2700 с кодом ET и CT ±0,03% от настроенного диапазона измерения для Метран-2700 с кодом HT
| |||
|
* Предел основной абсолютной погрешности преобразований цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока с ИСХ по константам Каллендара - Ван Дюзена в пределах от -50 до +100 °С равна ±0,02% от настроенного диапазона измерения. | |||
Таблица 3 - Метрологические характеристики (дополнительные погрешности)
|
НСХ, входные сигналы |
Диапазон измерений, °С |
Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований входных сигналов от изменения температуры окружающей среды на каждый 1 °С отклонения температуры от +20 °С |
|
1 |
2 |
3 |
|
Pt100 (а = 0,00385) |
от -200 до +850 |
±0,004 °C |
|
Pt200 (а = 0,00385) |
от -200 до +850 |
±0,012 °C |
|
Pt500 (а = 0,00385) |
от -200 до +850 |
±0,012 °C |
|
Pt1000 (а = 0,00385) |
от -200 до +300 |
±0,006 °C |
|
50П (а = 0,00391) |
от -200 до +550 |
±0,008 °C |
|
100П (а = 0,00391) |
от -200 до +550 |
±0,004 °C |
|
Cu50 (а = 0,00426) |
от -50 до +200 |
±0,008 °C |
|
Cu50 (а = 0,00428) |
от -185 до +200 |
±0,008 °C |
|
Cu100 (а = 0,00426) |
от -50 до +200 |
±0,004 °C |
|
Cu100 (а = 0,00428) |
от -185 до +200 |
±0,004 °C |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
B |
от +100 до +1820 |
±0,056 °C |
|
E |
от -200 до +1000 |
±0,016 °C |
|
J |
от -180 до +760 |
±0,016 °C |
|
К |
от -180 до +1372 |
±0,020 °C |
|
N |
от -200 до +1300 |
±0,020 °C |
|
R |
от 0 до +1768 |
±0,060 °C |
|
S |
от 0 до +1768 |
±0,060 °C |
|
T |
от -200 до +400 |
±0,020 °C |
|
L |
от -200 до +800 |
±0,026 °C |
|
ИСХ с КВД |
от -50 до +100 |
±0,004 °C |
|
ИСХ с КВД |
от -200 до +850 |
±0,004 °C |
|
Милливольты |
от -10 до +100 мВ |
±0,002 мВ |
|
2-, 3-, 4-проводной омический вход |
от 0 до 2000 Ом |
±0,020 Ом |
|
Примечания:
Пример расчета пределов суммарной погрешности преобразований в температуру, при температуре окружающей среды -56 °C для ИП Метран-2700НТ с НСХ Pt100 (а=0,00385 °C), настроенного на диапазон измерений от 0 °C до +100 °C для цифрового выходного сигнала: 0,1+0,004х[20-(-40)]+0,012х[-40-(-56)]=0,532 °C Пример расчета пределов суммарной погрешности преобразований в температуру, при температуре окружающей среды -50 °C для ИП Метран-2700ЕТ с НСХ Pt100 (а=0,00385 °C), настроенного на диапазон измерений от 0 °C до +100 °C для аналогового (токового) выходного сигнала: (0,15+0,0005х[100-0])+(0,004х[20-(-40)]+0,012х[-40-(-50)]+0,00002х[20-(-40)]х[100-0]+0,00006х[-40-(50)] х[1ОО-0])=0,740 °C | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 12 до 42,4 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Выходной сигнал |
от 4 до 20 мА, HART |
|
Степень защиты от пыли и воды: -для исполнения с соединительной головкой, в зависимости от типа соединительной головки; -для исполнения без соединительной головки. |
IP65, IP66, IP68 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6...T5 Ga X; 1Ex db IIC T6...T5 Gb X; Ex tb IIIC T130°C Db X |
|
Рабочие условия измерений: Температура окружающей среды, °С
|
от -40 до +85 от -51 до +85 от -60 до +85 |
|
Габаритные размеры, ширина х высота, мм, не более: -для исполнения с соединительной головкой; -для исполнения без соединительной головки. |
160x205 128x100 |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч., не менее |
130000 |
|
Средний срок службы, лет, не менее |
30 |
наносится на табличку преобразователя способом, принятым на предприятии-изготовителе на место, указанное на рисунке 2, а также типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь измерительный Метран-2700 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз.!) |
|
Паспорт |
- |
1 экз. |
|
|( -допускается на 10 штук преобразователей и меньшее количество при поставке в один адрес | ||
приведены в разделе «1 Описание и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразований;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 4211-100-51453097-2022 Преобразователи измерительные Метран-2700. Технические условия.
Правообладатель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454103, г. Челябинск, Новоградский пр-кт, д. 15
Телефон: +7 (351) 799-51-51
Факс: +7 (351) 799-55-90
Web-сайт: www.metran.ru
E-mail: info.metran@emerson.com
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Юридический адрес: 454103, г. Челябинск, Новоградский пр-т, д. 15
Адрес места осуществления деятельности: 454103, г. Челябинск, Новоградский пр-кт,
д. 15
Телефон: +7 (351) 799-51-51
Факс: +7 (351) 799-55-90
Web-сайт: www.metran.ru
E-mail: info.metran@emerson.com
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
