поверки»

7.

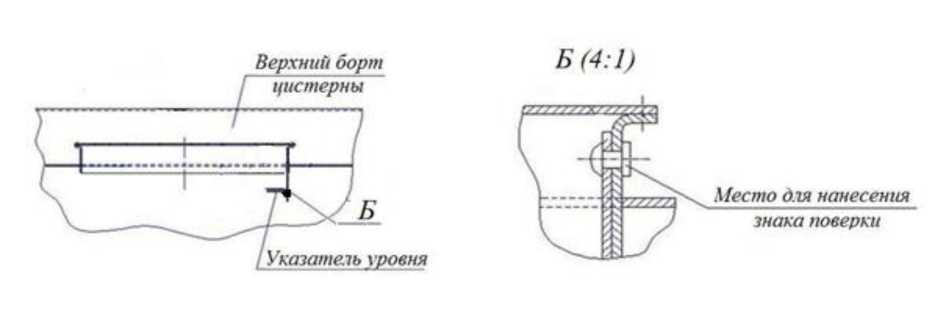

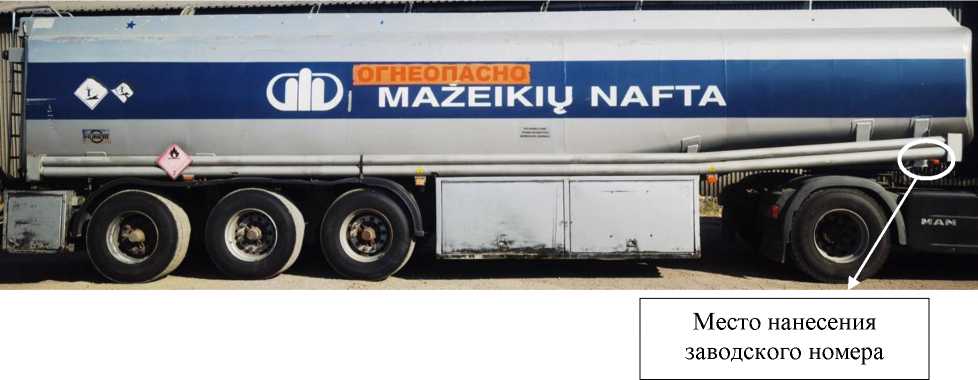

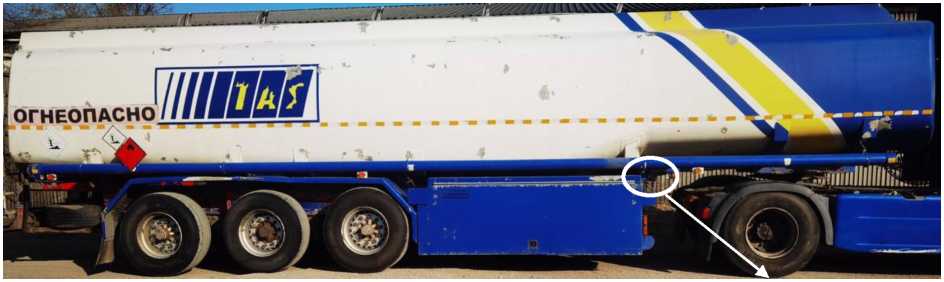

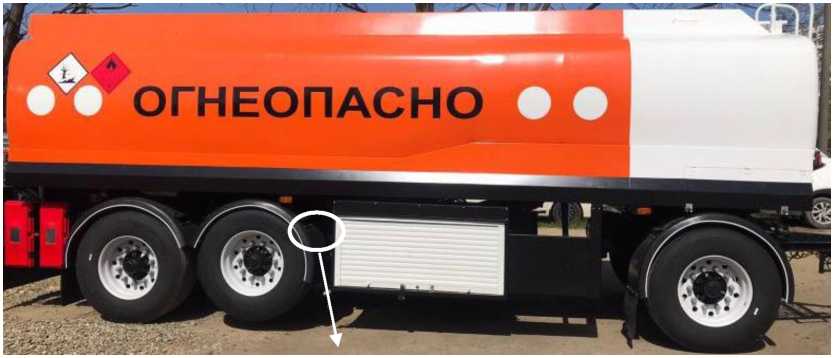

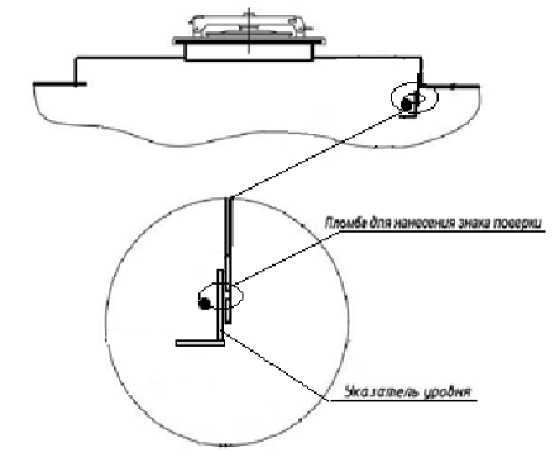

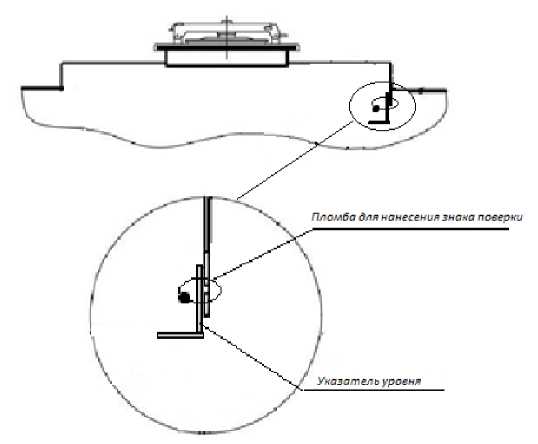

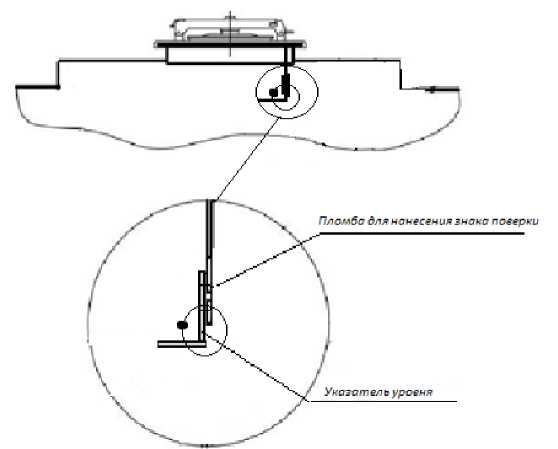

Полуприцепы-цистерны

HUNER T 836

Е

92503-24

83628, 83630, 83631

«HUNERT TANKTECHNIK GMBH», Германия

«HUNERT TANKTECHNIK GMBH», Германия

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Общество с ограниченной ответственностью «АНТЭК» (ООО «АНТЭК»), Краснодарский край, г. Ейск

ФГБУ «ВНИИМС», г. Москва

23.04.2024

8.

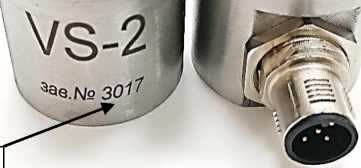

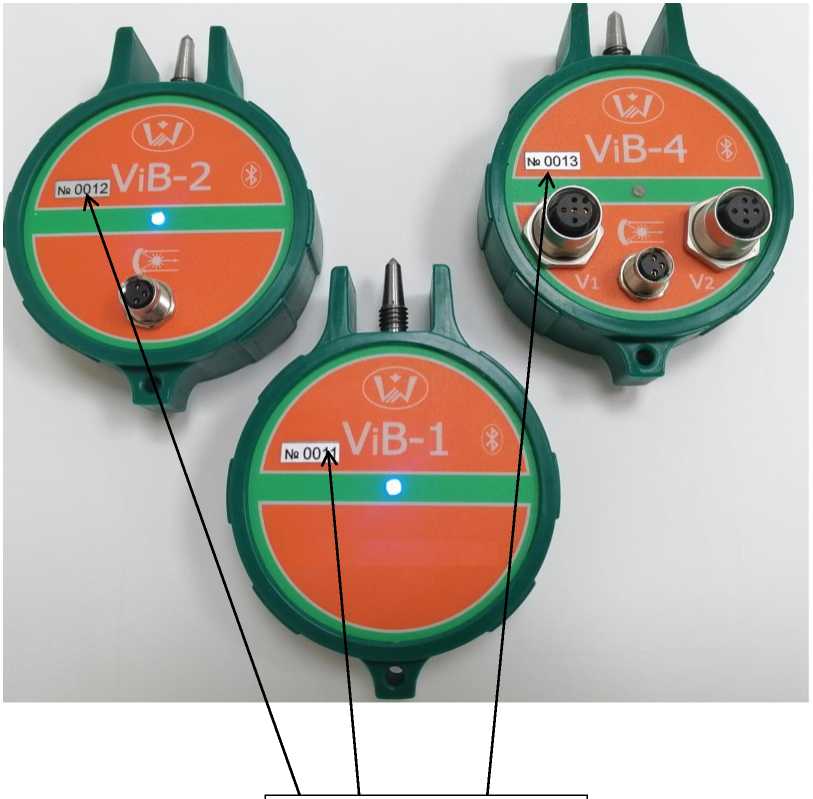

Анализаторы вибрационных процессов

ViB

С

92504-24

ViB-1 зав. № 0011, ViB-2 зав. № 0012, ViB-4 зав. № 0013

Общество с ограниченной ответственностью Производственно-внедренческая фирма «ВиброЦентр» (ООО ПВФ «ВиброЦентр»), Пермский край, д. Ванюки

Общество с ограниченной ответственностью Производственно-внедренческая фирма «ВиброЦентр» (ООО ПВФ «ВиброЦентр»), Пермский край, д. Ванюки

ОС

МП 204/310-2024 «ГСИ. Анализаторы вибрационных процессов ViB. Методика поверки»

2 года

Общество с ограниченной ответственностью Производственно-внедренческая фирма «ВиброЦентр» (ООО ПВФ «ВиброЦентр»), Пермский край, д. Ванюки

ФГБУ «ВНИИМС», г. Москва

25.04.2024

9.

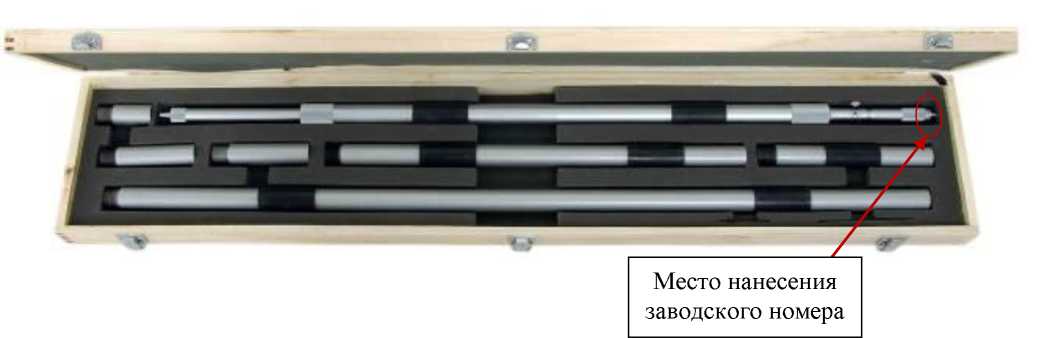

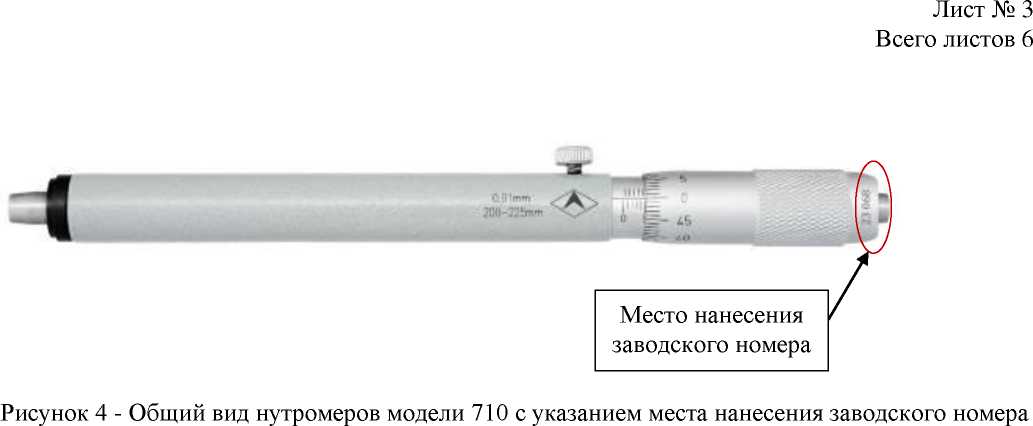

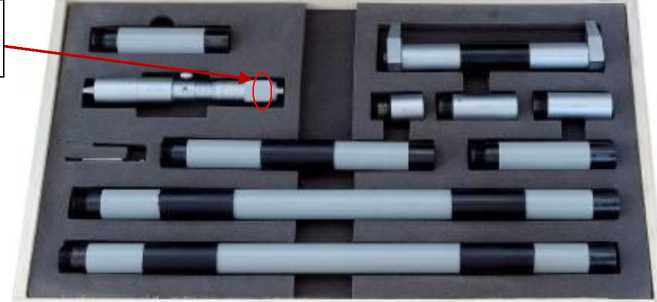

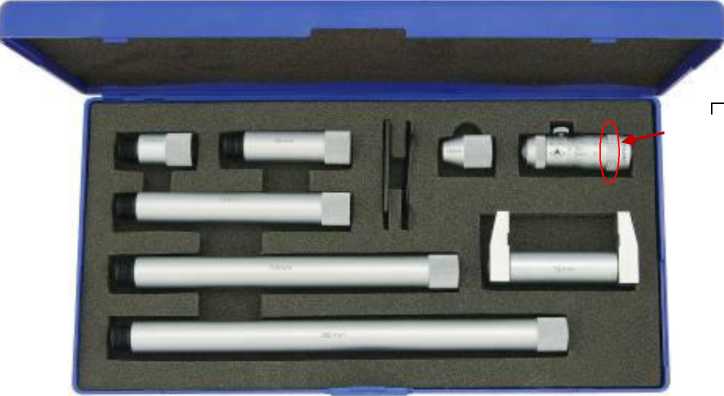

Нутромеры микрометрические Линкс-Раша

Обозначение отсутствует

С

74714-24

мод. 707 зав. № CN068123, мод. 708 зав. № CZ013123, мод. 709 зав. № 23 079, мод. 710 зав. № 23 052

Harbin Measuring & Cutting Tool Group Co., Ltd., КНР

Harbin Measuring & Cutting Tool Group Co., Ltd., КНР

ОС

МП СГ-24-2024 «ГСИ. Нутромеры микрометрические Линкс-Раша. Методика поверки»

1 год

Общество с ограниченной ответственностью «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров

ООО «МЦ Севр групп», г. Москва

06.05.2024

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электро-

Обозначение отсутствует

Е

92505-24

01127

Акционерное общество «Транснефть - Прикамье» (АО «Транснефть -Прикамье»), г. Казань

Акционерное общество «Транснефть - Прикамье» (АО «Транснефть -Прикамье»), г. Казань

ОС

МИ 30002022 «Ре-коменда-ция. Системы ав-томатизи-рованные информационно-

4 года

Общество с ограниченной ответственностью «НоваСи-стемс» (ООО «НоваСи-стемс»), г. Уфа

ООО «Спец-энергопроект», г. Москва

15.05.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92509-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на «МТС» (7-я очередь)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на объектах ПАО «МТС» (7-я очередь) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий сервер ИВК, устройство синхронизации системного времени (УССВ) типа УССВ-2, локальновычислительную сеть, автоматизированные рабочие места (АРМ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• - средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.

АИИС КУЭ имеет систему обеспечения предусматривают поддержание национальной шкалы (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК).

синхронизации системного времени типа УССВ-2, сравнивающий собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.

Сервер ИВК периодически с установленным интервалом проверки текущего времени, но не реже одного раза в сутки, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени сервера на величину более чем ±2 с., выполняется синхронизация шкалы времени счетчиков.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.

Заводской номер АИИС КУЭ 001 нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид серверной стойки с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

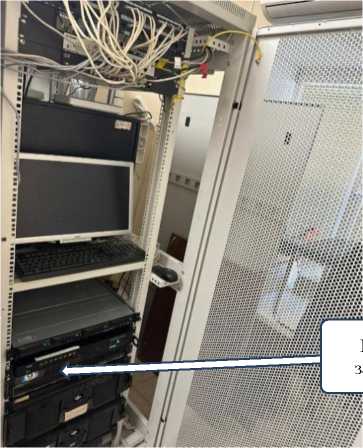

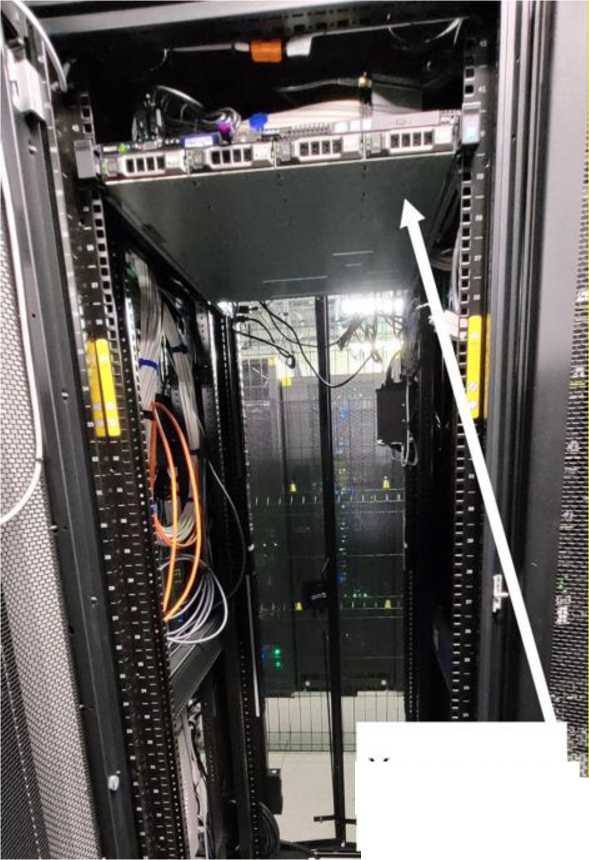

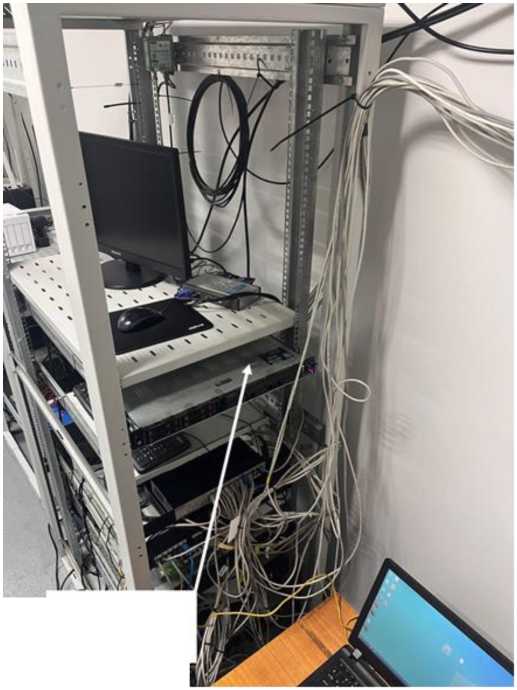

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню -«средний» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»

Идентификационные данные	Значение
Идентификационное наименование ПО	ac metrology.dU
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

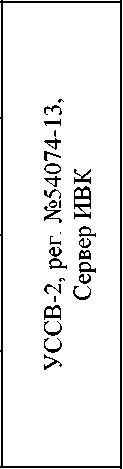

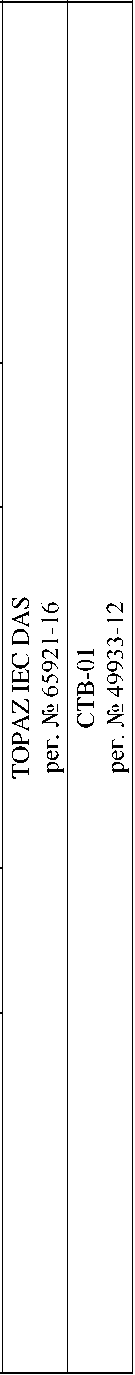

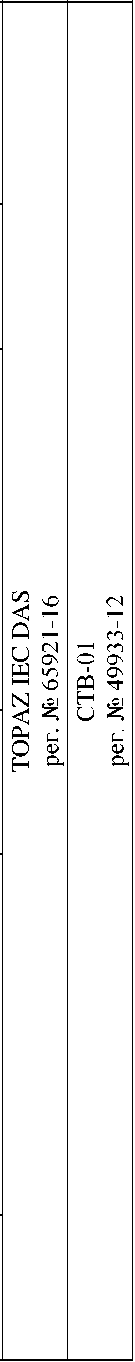

Таблица 2 - Состав изме		рительных каналов АИ	ИС КУЭ
о S о К	Наименование ИК	ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
1	ВРУ 0,4 кВ вв. абонента 1, РУ-0,4 кВ, Ввод-1 0,4 кВ	ТТ-В 300/5 Кл. т. 0,5S Рег. № 60939-15	-	Меркурий 234 ARTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19	СП 4 РЭ S tn |Ц « ю &И Cl, о и m и и
2	ВРУ 0,4 кВ вв. абонента 1, РУ-0,4 кВ, Ввод-2 0,4 кВ	ТТ-В 300/5 Кл. т. 0,5S Рег. № 60939-15	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
3	ВРУ 0,4 кВ вв. абонента 2, РУ-0,4 кВ, Ввод-1 0,4 кВ	ТТЕ-Р 400/5 Кл. т. 0,5 Рег. № 73622-18	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
4	ВРУ 0,4 кВ вв. абонента 2, РУ-0,4 кВ, Ввод-2 0,4 кВ	ТТЕ-Р 300/5 Кл. т. 0,5 Рег. № 73622-18	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
5	ВРУ 0,4 кВ вв. 105316, РУ-0,4 кВ, Ввод-1 0,4 кВ	ТТЕ-Р 400/5 Кл. т. 0,5 Рег. № 73622-18	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
6	ВРУ 0,4 кВ вв. 105316, РУ-0,4 кВ, Ввод-2 0,4 кВ	ТТЕ-Р 400/5 Кл. т. 0,5 Рег. № 73622-18	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
7	ВРУ 0,4 кВ вв. 136422, РУ-0,4 кВ, Ввод-1 0,4 кВ	ТТК 200/5 Кл. т. 0,5S Рег. № 76349-19	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
8	ВРУ 0,4 кВ вв. 136422, РУ-0,4 кВ, Ввод-2 0,4 кВ	ТТК 200/5 Кл. т. 0,5S Рег. № 76349-19	-	Меркурий 234 АRTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19
9	ВРУ-1 0,4 кВ, РУ- 0,4 кВ, Ввод-1 0,4 кВ	СТ 250/5 Кл. т. 0,5 Рег. № 26070-06	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07
10	ВРУ-1 0,4 кВ, РУ- 0,4 кВ, Ввод-2 0,4 кВ	СТ 250/5 Кл. т. 0,5 Рег. № 26070-06	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07

Примечания:

• 1. Допускается изменение наименования ИК без изменения объекта измерений.

• 2. Допускается замена ТТ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 3. Допускается замена УССВ на аналогичное, утвержденного типа.

• 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце

АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС			КУЭ
Номера ИК	Вид электроэнергии	Границы основной погрешности (±5), %	Границы погрешности в рабочих условиях (±5), %
1, 2, 7, 8	Активная Реактивная	1,0 2,1	3,3 5,6
3-6, 9-14	Активная Реактивная	1,0 2,1	3,2 5,6
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), с			±5
Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1, 2, 7, 8 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№ 3-6, 9-14 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С для ИК №№ 1-14.

Таблица 4 - Основные технические

ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество ИК	14
Нормальные условия: параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,6 до 50,4
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности	от 0,5инд до 0,87емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ, °С	от 0 до +40
температура окружающей среды для счетчиков, °С	от 0 до +40
температура окружающей среды для сервера ИВК, °С	от +10 до +30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов: Меркурий 230 ART-03 PQRSIDN (рег.№ 23345-07):
- среднее время наработки на отказ, ч, не менее	150000
- среднее время восстановления работоспособности, ч, не более	2
Меркурий 234 АRTMX2-03 DPBR.G (рег.№ 75755-19):
- среднее время наработки на отказ, ч, не менее	320000
- среднее время восстановления работоспособности, ч, не более	2
УССВ-2 (рег.№ 54074-13):
- коэффициент готовности, не менее	0,95
- среднее время восстановления работоспособности, ч, не более	2
Серверы ИВК
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации: Счетчики: Меркурий 230 ART-03 PQRSIDN (рег.№ 23345-07):
- 30-минутный профиль нагрузки в двух направлениях, сут, не менее	85
Меркурий 234 АRTMX2-03 DPBR.G (рег.№ 75755-19):
- 30-минутный профиль нагрузки в двух направлениях, сут, не менее	170
Серверы ИВК: - хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК.

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервер ИВК.

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Счетчики электрической энергии трехфазные статические	Меркурий 230 ART-03 PQRSIDN	6
Счетчики электрической энергии статические	Меркурий 234 ARTMX2-03 DPBR.G	8
Трансформатор тока	CT	18
Трансформатор тока	ТТЕ-Р	12
Трансформатор тока	ТТК	6
Трансформатор тока	TT-B	6
Устройство синхронизации системного времени	УССВ-2	1
Сервер ИВК	-	1
Документация
Паспорт-формуляр	17254302.384106.100.ФО	1

Сведения о методиках (методах) измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на объектах ПАО «МТС» (7-я очередь), аттестованном ООО «Энергокомплекс». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235 от 01.06.2017.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «МТС ЭНЕРГО» (ООО «МТС ЭНЕРГО») ИНН 9709006506

Юридический адрес: 117545, г. Москва, пр-д 1-й Дорожный, д. 3а, помещ. 407, эт. 4 Телефон: +7-916-761-08-86

E-mail: info@mts-energo.ru

Изготовитель

Общество с ограниченной ответственностью «Альфа-Энерго» (ООО «Альфа-Энерго») ИНН 7707798605

Адрес: 119435, г. Москва, Большой Саввинский пер, д. 16, помещ. 1 Телефон: +7 (499) 917-03-54

Е-mail: info@a-energo.com

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)

Адрес: 620102, г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

E-mail: lemma-ekb@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314006.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92510-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ново-Анжерская

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ново-Анжерская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 545. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 - 18 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
19, 20 (Счетчик 0,2S; ТТ 0,2; ТН 0,2)	1,0	-	0,9	0,6	0,5
	0,8	-	1,2	0,7	0,6
	0,5	-	2,0	1,2	0,9
21 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,4	2,9	2,2
22 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		62%	65 %	620 %	6100 %
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 18 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
19, 20 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,8	-	1,9	1,1	1,0
	0,5	-	1,3	0,8	0,8
21 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,4	2,4	1,9
	0,5	-	2,5	1,5	1,2
22 (Счетчик 0,5; ТТ 0,5S)	0,8	3,8	2,3	1,5	1,5
	0,5	2,3	1,4	1,0	1,0
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	65 %	620 %	6100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 - 18 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
19, 20 (Счетчик 0,2S; ТТ 0,2; ТН 0,2)	1,0	-	1,1	0,8	0,7
	0,8	-	1,4	0,9	0,9
	0,5	-	2,1	1,3	1,1
21 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,9	1,2	1,0
	0,8	-	2,9	1,7	1,4
	0,5	-	5,5	3,0	2,3
22 (Счетчик 0,2S; ТТ 0,5s)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для cos9=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электронергии	от 99 до 101 от 1(5) до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц	от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4

1	2
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
счетчики электрической энергии многофункциональные -измерители ПКЭ: - средняя наработка до отказа, ч	220000
- среднее время восстановления работоспособности, ч, не более	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  измерений может

• - резервирование каналов связи: информация о результатах передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока	СА 525	6 шт.
Трансформатор тока	ТВ-ЭК исп. М1	6 шт.
Трансформатор тока	SB 0,8	36 шт.
Трансформатор тока	ТВ-ЗТМ	9 шт.
Трансформатор тока	ТВГ-УЭТМ®	3 шт.
Трансформатор тока	ТОЛ 10	3 шт.
Трансформатор тока	Т-0,66	3 шт.
Трансформатор напряжения	DFK	12 шт.
Трансформатор напряжения	НАМИ-110 УХЛ1	6 шт.
Трансформатор напряжения	НАМИТ-10	1 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	20 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000	2 шт.

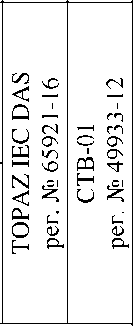

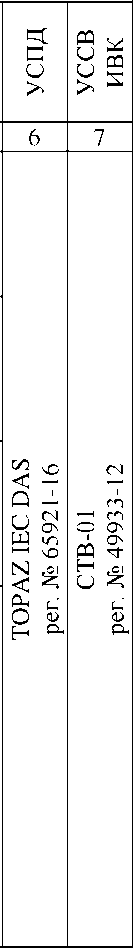

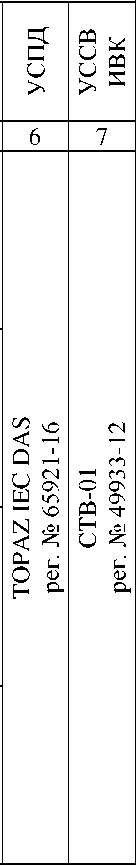

Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.УОБ.С11.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ново-Анжерская». Методика измерений аттестована ООО «ЭнерТест», уникальный номер записи в реестре аккредитованных лиц № RA.RU.314746.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92511-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Юрга

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Юрга (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 546. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Продолжение таблицы 2

1

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1, 2, 5, 6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
3, 4, 7 - 10, 17 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)	1,0	-	1,7	0,9	0,7
	0,8	-	2,8	1,4	1,0
	0,5	-	5,3	2,7	1,9
11 - 16 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)	1,0	1,7	0,9	0,7	0,7
	0,8	2,5	1,5	1,0	1,0
	0,5	4,7	2,8	1,9	1,9
18, 19 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		62%	65 %	620 %	6100 %
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1, 2, 5, 6 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
3, 4, 7 - 10, 17 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,8	-	4,3	2,2	1,6
	0,5	-	2,5	1,4	1,1
11 - 16 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,8	3,8	2,4	1,6	1,6
	0,5	2,4	1,4	1,1	1,1
18, 19 (Счетчик 0,5; ТТ 0,5S)	0,8	3,8	2,3	1,5	1,5
	0,5	2,3	1,4	1,0	1,0
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	65 %	620 %	6100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1, 2, 5, 6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
3, 4, 7 - 10, 17 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,3	2,8	2,0
11 - 16 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,7	2,8	2,0	2,0
18, 19 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для cos9=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для coso<l.0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(5) до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСПД - для сервера, УССВ	от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4 от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии СТЭМ-300:
- средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72

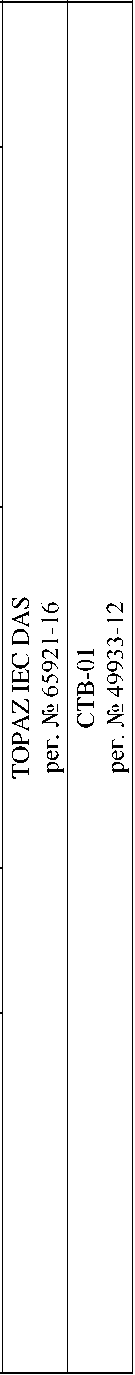

УСПД TOPAZ IEC DAS:
- средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  измерений может

• - резервирование каналов связи: информация о результатах передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	VIS WI	6 шт.
Трансформатор тока	ТФНД-110МП	6 шт.
Трансформатор тока	ТФЗМ	12 шт.
Трансформатор тока	ТВГ-УЭТМ®	6 шт.
Трансформатор тока	ТФНД	3 шт.
Трансформатор тока	ТГФМ-110 II*	18 шт.
Трансформатор тока	Т-0,66	6 шт.
Трансформатор напряжения	НАМИ-110 УХЛ1	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	19 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.УОБ.С13.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Юрга». Методика измерений аттестована ООО «ЭнерТест», уникальный номер записи в реестре аккредитованных лиц № RA.RU.314746.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-cайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 74714-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры микрометрические Линкс-Раша

Назначение средства измерений

Нутромеры микрометрические Линкс-Раша (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей относительным методом.

Описание средства измерений

Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.

Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля с нониусом, барабана.

Считывание результата измерений производится по шкалам стебля и барабана.

Нутромеры изготавливаются следующих моделей: 707, 708, 709, 710, которые отличаются между собой диапазонами измерений, а также наличием установочной меры и удлинителей.

Нутромеры моделей 707, 708 и 709 комплектуются удлинителями для обеспечения измерений в заданном диапазоне. Нутромеры моделей 707, 708 комплектуются установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.

К данному типу средств измерений относятся нутромеры микрометрические с торговым знаком «Линкс-Раша».

Товарный знак        наносится на паспорт нутромеров типографским методом, на

микрометрическую головку и на футляр нутромеров краской или методом лазерной маркировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на микрометрическую головку лазерной гравировкой в местах, указанных на рисунках 1-4.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид нутромеров указан на рисунках 1 - 4. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид нутромеров модели 707 с указанием места нанесения заводского номера

Место нанесения

заводского номера

Рисунок 2 - Общий вид нутромеров модели 708 с указанием места нанесения заводского номера

Рисунок 3 - Общий вид нутромеров модели 709 с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Основные метрологические характеристики нутромеров

Модель	Диапазон измерений нутромеров, мм	Цена деления, мм
707	От 50 до 175	0,01
	От 50 до 250
	От 50 до 600
708	От 150 до 1250	0,01
	От 150 до 1400
	От 150 до 1500
	От 150 до 2000
	От 150 до 3000
709	От 250 до 2000	0,01
	От 250 до 3000
	От 250 до 4000
710	От 50 до 75	0,01
	От 75 до 100
	От 100 до 125
	От 125 до 150
	От 150 до 175
	От 175 до 200
	От 200 до 225
	От 225 до 250
	От 250 до 275
	От 275 до 300

Таблица 2 - Пределы допускаемой абсолютной погрешности измерений нутромеров при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности не более 80%

Измеряемые размеры, мм	Пределы допускаемой абсолютной погрешности, мкм
От 50 до 100 включ.	±5
Св. 100 до 150 включ.	±6
Св. 150 до 200 включ.	±7
Св.200 до 250 включ.	±8
Св. 250 до 300 включ.	±9
Св. 300 до 350 включ.	±10
Св. 350 до 400 включ.	±11
Св. 400 до 450 включ.	±12
Св. 450 до 500 включ.	±13
Св. 500 до 800 включ.	±16
Св. 800 до 1250 включ.	±22
Св. 1250 до 1600 включ.	±27
Св. 1600 до 2000 включ.	±32
Св. 2000 до 2500 включ.	±40
Св. 2500 до 3000 включ.	±50
Св. 3000 до 4000	±60

Таблица 3 - Номинальный размер и допускаемое отклонение длины установочных мер при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности не более 80%

Нижний предел диапазона измерений нутромеров, мм	Номинальный размер установочной меры, мм	Допускаемые отклонения длины от номинальных размеров, мкм
50	50	±1,5
150	150	±4,0

Таблица 4	- Габаритные размеры и масса нутромеров
Модель	Диапазон измерений, мм	Габаритные размеры, мм, не более			Масса, кг, не более
		длина	ширина	высота
707	От 50 до 175	175	20	20	0,3
	От 50 до 250	250	20	20	0,4
	От 50 до 600	600	20	20	0,7
708	От 150 до 1250	1250	30	30	4,5
	От 150 до 1400	1400	30	30	4,8
	От 150 до 1500	1500	30	30	5,0
	От 150 до 2000	2000	30	30	6,0
	От 150 до 3000	3000	30	30	8,5
709	От 250 до 2000	2000	40	40	7,3
	От 250 до 3000	3000	40	40	10,0
	От 250 до 4000	4000	40	40	20,0

таблицы 4

Модель	Диапазон измерений, мм	Габаритные размеры, мм, не более			Масса, кг, не более
		длина	ширина	высота
710	От 50 до 75	75	30	30	0,1
	От 75 до 100	100	30	30	0,2
	От 100 до 125	125	30	30	0,2
	От 125 до 150	150	30	30	0,2
	От 150 до 175	175	30	30	0,3
	От 175 до 200	200	30	30	0,3
	От 200 до 225	225	30	30	0,3
	От 225 до 250	250	30	30	0,4
	От 250 до 275	275	30	30	0,4
	От 275 до 300	300	30	30	0,4

Таблица 5 - Условия

Наименование характеристики	Значение
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более	От +15 до +25 80

Знак утверждения типа

наносится на футляр нутромеров методом наклейки и на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Комплектность
Нутромер микрометрический Линкс-Раша	-	1 шт.
Удлинители (кроме нутромеров модели 710)	-	1 компл.
Установочная мера (кроме нутромеров моделей 709 и 710)	-	1 шт.
Ключ	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Заметки по эксплуатации и хранению» паспорта нутромеров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия Harbin Measuring & Cutting Tool Group Co., Ltd. «Нутромеры микрометрические Линкс-Раша».

Правообладатель

Harbin Measuring & Cutting Tool Group Co., Ltd., КНР Адрес: 150040, 44, Heping Road Harbin China Телефон: 86-0451-86792688

Изготовитель

Harbin Measuring & Cutting Tool Group Co., Ltd., КНР Адрес: 150040, 44, Heping Road Harbin China Телефон: 86-0451-86792688

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,

д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru

E-mail: info@mcsevr.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92497-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LZZBJ9-35D1

Назначение средства измерений

Трансформаторы тока LZZBJ9-35D1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до пяти вторичных обмоток.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.

Нанесение знака поверки на трансформатор не предусмотрено.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на табличку в месте, указанном на рисунке 2.

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения серийного номера представлены на рисунках 1 и 2.

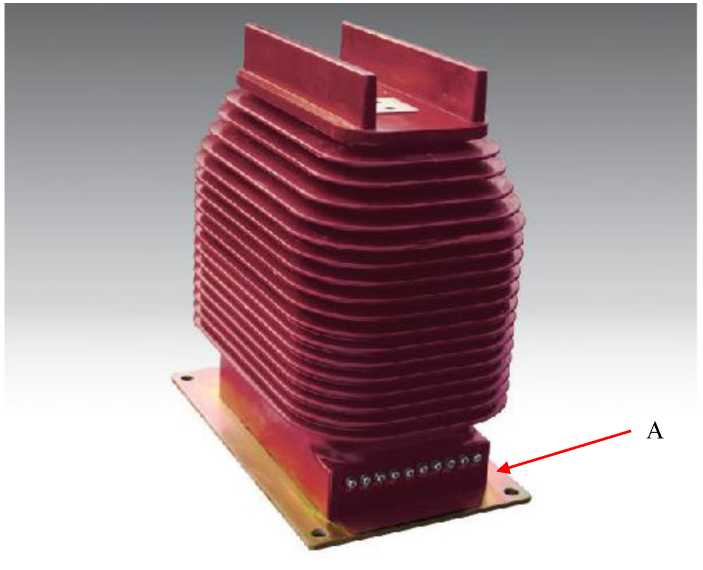

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

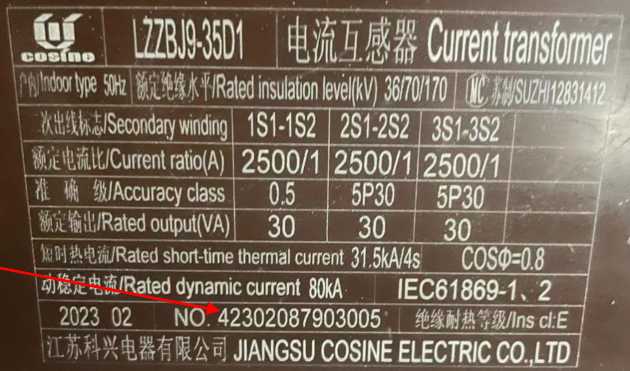

Рисунок 2 - Обозначение места нанесения серийного номера (В)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение трансформатора ином, кВ	35
Номинальный первичный ток 11ном по ГОСТ 7746-2015, А	от 20 до 4000
Номинальный вторичный ток 12ном, А	1 или 5
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015	0,2; 0,2S; 0,5; 0,5S; 1
Класс точности обмоток для защиты по ГОСТ 7746-2015	5Р; 10Р
Номинальная вторичная нагрузка с cosф2 = 0,8 по ГОСТ 7746-2015, В^А	от 5 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 5 до 30
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -5 до +40
Габаритные размеры трансформатора (высота х ширина х длина), мм, не более	518 х 302 х 492
Масса, кг, не более	120
Средний срок службы, лет, не менее	30
Средняя наработка на отказ, ч, не менее	262800

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	LZZBJ9-35D1	1
Паспорт		1

Сведения о методиках (методах) измерений

Приведены в разделе 1 «Общие сведения» документа «Трансформатор тока LZZBJ9-35D1. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;

Государственная поверочная схема для средств измерений коэффициентов электрического тока, утвержденная приказом Росстандарта

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92498-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 330 кВ Нарва

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (далее - АИИС КУЭ) ЕНЭС ПС 330 кВ Нарва (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (далее - ИИК), включающие измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер сбора и сервер баз данных (далее - ЦСОД) Исполнительного аппарата (далее - ИА), устройство синхронизации системного времени (далее - УССВ ИВК), автоматизированные рабочие места (далее - АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (далее - СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (далее - ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на средство измерений не предусмотрено.

АИИС КУЭ присвоен заводской номер 1173. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной   системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии. Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ и их основные характеристики приведены в таблицах 2-4.

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ПС 330 кВ Нарва, ОРУ 330 кВ, яч. 3, КВЛ 330 кВ Копорская - Нарва	LRBT-363 Кл.т. 0,2S Ктт 3000/1 Рег. № 90334-23	JDQXF-330 Кл.т. 0,2 Ктн 330000:^3/100:^3 Рег. № 90335-23	СТЭМ-300.2658и Кл. т. 0,2S/0,5 Рег. № 71771-18	ЭКОМ-3000 Рег. № 17049-19	СТВ-01 Рег. № 49933-12
2	ПС 330 кВ Нарва, ОРУ 330 кВ, яч. 9, КВЛ 330 кВ Кенгисеппская - Нарва №1, В321	LRBT-363 Кл.т. 0,2S Ктт 3000/1 Рег. № 90334-23	JDQXF-330 Кл.т. 0,2 Ктн 330000:^3/100:^3 Рег. № 90335-23	СТЭМ-300.2658и Кл. т. 0,2S/0,5 Рег. № 71771-18
3	ПС 330 кВ Нарва, ОРУ 330 кВ, яч. 11, КВЛ 330 кВ Кенгисеппская - Нарва №2, В332	LRBT-363 Кл.т. 0,2S Ктт 3000/1 Рег. № 90334-23	JDQXF-330 Кл.т. 0,2 Ктн 330000:^3/100:^3 Рег. № 90335-23	СТЭМ-300.2658и Кл. т. 0,2S/0,5 Рег. № 71771-18

Примечания

1. Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Количество измерительных каналов	15
Нормальные условия: - параметры сети: - напряжение, % от ином	99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности cos ф	0,87
- частота, Гц	от 49,85 до 50,15
- температура окружающей среды, °С	от +21 до +25
Рабочие условия: - параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
- диапазон рабочих температур окружающей среды, °С: - для ТТ и ТН	от +5 до +40
- для счетчиков	от -40 до +70
- для УСПД	от -30 до +50
- для сервера, УССВ ИВК	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: - счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
- УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
- УССВ ИВК - комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации: - счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут,	45
не менее - УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
- при отключенном питании, год, не менее	3
- ИВК: - результаты измерений, состояние объектов и средств измерений, год, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищённость применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока встроенные	LRBT-363	9
Трансформаторы тока встроенные	LRBT	36
Трансформаторы напряжения	JDQXF-330	9
Трансформаторы напряжения	JSQ-11O	4
Счетчики электрической энергии трехфазные статические	СТЭМ-300.2658и	15
Устройство сбора и передачи данных	ЭКОМ-3000	1
Блок коррекции времени	СТВ-01	1
Специальное программное обеспечение	СПО АИИС КУЭ ЕНЭС	1
Паспорт-формуляр	РЭСС.411711.АИИС.1173 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 330 кВ Нарва», аттестованном ООО «МЦМО», г. Владимир, аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ   34.601-90   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7(800)200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7(800)200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92499-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители мощности ультразвукового излучения ИМУИ

Назначение средства измерений

Измерители мощности ультразвукового излучения ИМУИ (далее - измерители) предназначены для измерения мощности ультразвукового излучения, генерируемого излучателями поршневого или фокусирующего типа, максимальный размер (диаметр) рабочей поверхности которых не превышает 60 мм, в виде коллимированного, сфокусированного или несколько расходящегося пучка ультразвуковой энергии в воде.

Описание средства измерений

В основу работы измерителя положен метод измерения полной мощности ультразвукового пучка, основанный на уравновешивании радиационного давления ультразвуковой волны на поглощающую мишень. Оказываемое давление на мишень приводит к изменению ее веса, что фиксируют электронные весы. Применяется компоновка В с поглощающей мишенью согласно ГОСТ Р МЭК 61161-2019 «ГСИ. Мощность ультразвука в жидкостях. Общие требования к выполнению измерений методом уравновешивания радиационной силы».

Измеритель состоит из весового модуля аналитических весов, запрессованных в металлический корпус. На верхнюю поверхность металлического корпуса установлен измерительный бак из прозрачного органического стекла, что позволяет производить визуальный контроль поверхности излучателя и мишени в подводном пространстве на наличие пузырей воздуха. Излучаемая преобразователем ультразвуковая энергия проходит через воду и поглощается мишенью измерителя, оказывая давление нее, которое фиксируется весовым модулем. Поглощающая мишень жестко соединена с измерительным механизмом весов. Изменение веса мишени под действием ультразвукового излучения прямо пропорционально измеряемой мощности. Конструкция измерителей исключает возможность воздействия на измерительный механизм весов иных структурных элементов (измерительного резервуара с водой, узла крепления преобразователя и т.д.), кроме узла крепления поглощающей мишени.

Нанесение знака поверки на измеритель не предусмотрено.

Идентификационные данные измерителя (наименование, заводской номер в виде цифрового обозначения и год производства) наносятся на переднюю панель методом гравирования.

Общий вид измерителя представлен на рисунке 1. Место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа показаны на рисунке 2.

Место нанесения идентификационных данных

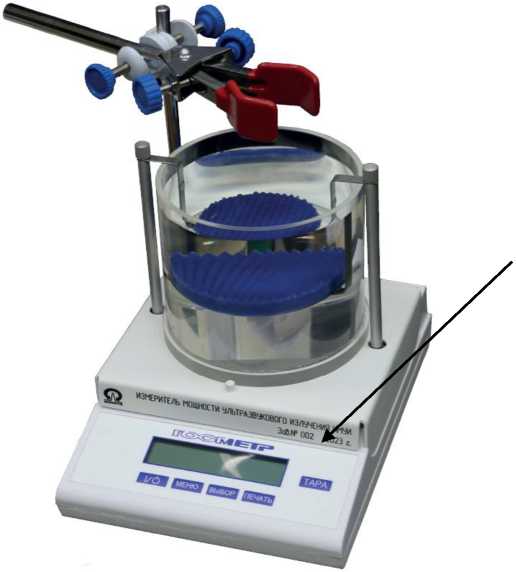

Рисунок 1 - Общий вид измерителя

Место пломбирования

Место нанесения знака утверждения типа

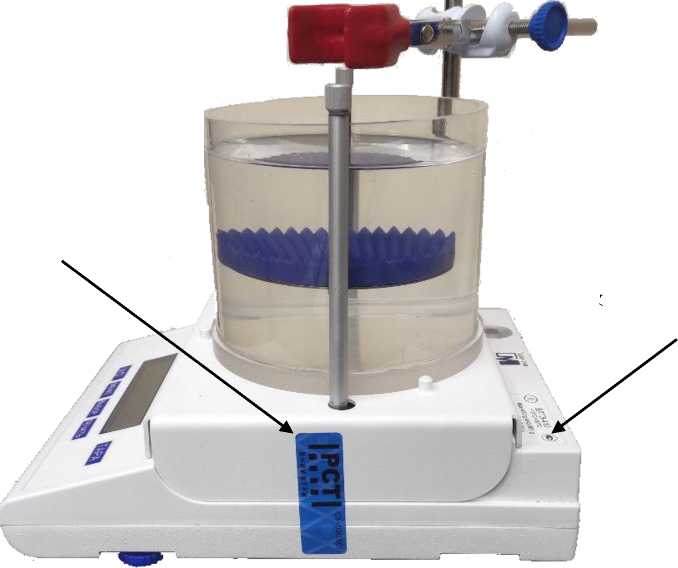

Рисунок 2 - Боковая сторона измерителя с наклейкой пломбирования

Программное обеспечение

В измерителях, используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик Идентификационные данные (признаки) ПО измерителей приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение характеристики
Номер версии (идентификационный номер) ПО	3.41
*Номер версии (идентификационный номер) ПО не ниже указанного

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений мощности, Вт	от 0,05 до 15
Частотный диапазон измерений мощности, МГ ц	от 0,8 до 15
Пределы допускаемой относительной погрешности измерений мощности, %: - в диапазоне от 50 до 99 мВт	± 0,05 •р + 7 •юо* Р           ’ ±10
- в диапазоне от 100 мВт до 15 Вт
*где Р - измеренная мощность в мВт

Таблица 3 - Основные технические

Наименование характеристики	Значение
Время измерения, с, не более	5
Время установления рабочего режима (прогрева), мин, не более	5
Потребляемая мощность, В^А, не более	10
Параметры питающей сети переменного тока:
- напряжение, В	220 ± 22
- частота, Гц	50 ± 0,5
Габаритные размеры измерителя в собранном состоянии мм, не более
- длина	260
- ширина	200
- высота	300
Габаритные размеры кейса для переноски, мм, не более
- длина	550
- ширина	450
- высота	220
Масса измерителя в собранном состоянии, кг, не более	8
Масса измерителя с принадлежностями в кейсе для переноски, кг, не более	15
Наименование характеристики	Значение
Время непрерывной работы, ч, не менее	6

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %	от +17 до +27 от 30 до 80
Климатические условия транспортировки и хранения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %	от -5 до +40 до 80
Назначенный срок службы, лет, не менее	10
Среднее время наработки до отказа, ч, не менее	4000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации МФРН.404169.001 РЭ и на табличку с маркировкой, закрепляемую на корпусе измерителя методом наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность измерителя

Наименование	Обозначение	Кол-во
Измеритель ИМУИ	МФРН.404169.001	1 шт.
Упаковка	МФРН.404915.001	1 шт.
Комплект принадлежностей:	-	1 шт.
Гиря 1 г в футляре	-	1 шт.
Держатель для фиксации принадлежностей	-	1 шт.
Лапка для штатива универсальная	-	1 шт.
Комплект эксплуатационной документации:	-	1 шт.
Руководство по эксплуатации	МФРН.404169.001 РЭ	1 экз.
Паспорт	МФРН.404169.001 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8.3 «Измерения мощности ультразвукового излучения» документа МФРН.404169.001 РЭ «Измерители мощности ультразвукового излучения ИМУИ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2358 «Об утверждении государственной поверочной схемы для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц»;

МФРН.404169.001 ТУ Измерители мощности ультразвукового излучения Технические условия.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск,

рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92500-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прицеп-цистерна LINDNER

Назначение средства измерений

Прицеп-цистерна LINDNER (далее - ПЦ) предназначена для измерений объема нефти и нефтепродуктов.

Описание средства измерений

Принцип действия ПЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ПЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

• - горловину с указателем уровня налива;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ПЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде буквенно-цифрового обозначения ударным методом.

Общий вид ПЦ и место нанесения заводского номера представлены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид прицепа-цистерны LINDNER и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Метрологические и технические характеристики

Значение

Таблица 1 - Метрологические характеристики

Наименование характеристики

Номинальная вместимость, дм3	22000
Действительная вместимость 1 -й секции, дм3	5000
Действительная вместимость 2-й секции, дм3	7045
Действительная вместимость 3 -й секции, дм3	5000
Действительная вместимость 4-й секции, дм3	5000
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5
Таблица 2 - Основные технические характеристики
Наименование характеристики	Значение
Снаряженная масса, кг, не более	4500
Длина, мм, не более	7700
Высота, мм, не более	3550
Ширина, мм, не более	2550
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Комплектующие	Обозначение	Количество
Прицеп-цистерна зав. № W09625324WOL13714	LINDNER	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

«Lindner & Fischer Fahrzeugbau GmbH», Германия Адрес: Riedheimer Str. 34, 89129 Langenau, Германия Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69

Изготовитель

«Lindner & Fischer Fahrzeugbau GmbH», Германия Адрес: Riedheimer Str. 34, 89129 Langenau, Германия Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: +7(495)437-55-77 / +7(495)437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92501-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерна АЦ

Назначение средства измерений

Автоцистерна АЦ (далее - АЦ) предназначена для измерений нефтепродуктов.

указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

АЦ состоит из алюминиевой сварной цистерны постоянного сечения эллиптической формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

• - горловину с указателем уровня налива;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади АЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на шасси в виде буквенноцифрового обозначения ударным методом.

Общий вид АЦ и место нанесения заводского номера представлены на рисунке 1.

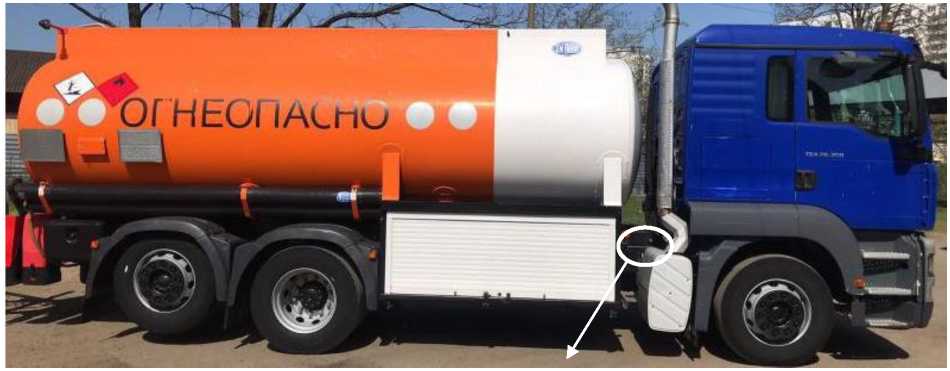

Место нанесения заводского номера

Рисунок 1 - Общий вид автоцистерны АЦ и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм3	17000
Действительная вместимость 1 -й секции, дм3	5000
Действительная вместимость 2-й секции, дм3	5000
Действительная вместимость 3 -й секции, дм3	7045
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Снаряженная масса, кг, не более	10000
Длина, мм, не более	9500
Высота, мм, не более	3550
Ширина, мм, не более	2550
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Комплектующие	Обозначение	Количество
Автоцистерна зав. № WMAHV1ZZ69W129952	АЦ	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

«MAN Nutzfahrzeuge AG», Германия

Адрес: Dachauer Strasse 667, 80995 Munchen, Германия

Изготовитель

«MAN Nutzfahrzeuge AG», Германия

Адрес: Dachauer Strasse 667, 80995 Munchen, Германия

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: +7(495)437-55-77 / +7(495)437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92502-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна HENDRICKS GOCH

Назначение средства измерений

Полуприцеп-цистерна HENDRICKS GOCH (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня налива;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде цифрового обозначения ударным методом.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид полуприцепа-цистерны HENDRICKS GOCH и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Метрологические и технические характеристики

Значение

Таблица 1 - Метрологические характеристики

Наименование характеристики

Номинальная вместимость, дм3	42400
Действительная вместимость 1 -й секции, дм3	7410
Действительная вместимость 2-й секции, дм3	7635
Действительная вместимость 3 -й секции, дм3	6645
Действительная вместимость 4-й секции, дм3	5840
Действительная вместимость 5-й секции, дм3	7435
Действительная вместимость 6-й секции, дм3	7435
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5
Таблица 2 - Основные технические характеристики
Наименование характеристики	Значение
Снаряженная масса, кг, не более	9000
Длина, мм, не более	11900
Высота, мм, не более	3550
Ширина, мм, не более	2450
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна зав. № 5789	HENDRICKS GOCH	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

«Hendricks Fahrzeugwerke GmbH», Германия

Адрес: SiemensstraBe 74, 47574 Goch, Германия

Изготовитель

«Hendricks Fahrzeugwerke GmbH», Германия Адрес: SiemensstraBe 74, 47574 Goch, Германия

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: +7(495)437-55-77 / +7(495)437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92503-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны HUNERT 836

Назначение средства измерений

Полуприцепы-цистерны HUNERT 836 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

• - горловину с указателем уровня налива;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на цистерну в виде цифровых обозначений ударным методом.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Рисунок 1 - Общий вид полуприцепов-цистерн HUNERT 836 и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунках 2 и

• 3.



Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепа-цистерны HUNERT 836 зав. №№ 83628, 83631

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепа-цистерны HUNERT 836 зав. № 83630

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Заводской номер	83628	83630	83631
Номинальная вместимость, дм3	42300	42100	42200
Действительная вместимость 1 -й секции, дм3	7600	7420	7390
Действительная вместимость 2-й секции, дм3	7900	8075	8070
Действительная вместимость 3 -й секции, дм3	5030	4775	4950
Действительная вместимость 4-й секции, дм3	7610	7690	7600
Действительная вместимость 5-й секции, дм3	7280	7155	7280
Действительная вместимость 6-й секции, дм3	6930	7015	6880
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг, не более	6000
Длина, мм, не более	11600
Высота, мм, не более	3550
Ширина, мм, не более	2500
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	HUNERT 836	3 шт.
Запасные части, инструменты и принадлежности		3 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

«HUNERT TANKTECHNIK GMBH», Германия

Адрес: Saalestr. 16, 39126 Magdeburg, Германия

Изготовитель

«HUNERT TANKTECHNIK GMBH», Германия

Адрес: Saalestr. 16, 39126 Magdeburg, Германия

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: +7(495)437-55-77 / +7(495)437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92504-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы вибрационных процессов ViB

Назначение средства измерений

Анализаторы вибрационных процессов ViB (далее - анализаторы), предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости.

Описание средства измерений

Принцип действия анализаторов основан на преобразовании вибрации контролируемого агрегата в электрический сигнал и дальнейшей его обработке.

Анализаторы конструктивно состоят из измерительного блока, встроенного акселерометра, модуля передачи сигнала по сети Bluetooth и аккумулятора, расположенных в едином корпусе. В зависимости от модификации в состав анализатора может входить внешний акселерометр.

Анализаторы вибрационных процессов ViB выпускаются в трех модификациях: ViB-1, ViB-2 и ViB-4, различающихся наличием разъемов для подключения внешних акселерометров и лазерного отметчика фазы (в состав не входит). Модификации ViB-2 и ViB-4 имеют разъем для подключения отметчика фазы, модификация ViB-4 имеет дополнительные разъемы для подключения двух внешних акселерометров VS-2.

Анализаторы позволяют осуществлять спектральный анализ и хранить полученную информацию. Питание анализаторов осуществляется от встроенного аккумулятора.

Общий вид анализаторов вибрационных процессов ViB приведён на рисунке 1, общий вид внешнего акселерометра VS-2 приведён на рисунке 2.

Заводской номер анализатора в виде цифрового обозначения наносится на корпус анализатора, заводской номер акселерометра VS-2 наносится на корпус акселерометра.

Опломбирование от несанкционированного доступа анализаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

заводского номера

Рисунок 2 - Общий вид внешнего акселерометра VS-2

Программное обеспечение

Анализаторы вибрационных процессов ViB имеют встроенное и внешне программное обеспечение (далее - ПО).

Встроенное ПО загружается в микропроцессор анализатора и предназначено для обработки измерительной информации, передачи результатов измерений, а также для обеспечения управления процессом передачи данных по цифровому каналу связи. Метрологически значимая часть ПО является неизменной и несчитываемой, доступ к ПО у пользователя отсутствует.

Внешнее ПО, не являющееся метрологически значимым, устанавливается на планшет (телефон) и предназначено для вывода результатов измерений.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Встроенное ПО
Идентификационное наименование ПО	vib.hex
Номер версии (идентификационный номер) ПО	не ниже 1.05
Цифровой идентификатор ПО	отсутствует
Внешнее ПО
Идентификационное наименование ПО	ViB
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение
Диапазон измерений СКЗ виброскорости, мм/с	от 1 до 100
Диапазон рабочих частот, Гц	от 10 до 1000
Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ. - в диапазоне измерений св. 5 до 20 мм/с включ. - в диапазоне измерений св. 20 до 100 мм/с	±15 ±5 ±10
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - св. 30 до 600 Гц включ. - от 10 до 30 Гц включ. и св. 600 до 1000 Гц	±10 ±30
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, в долях от пределов допускаемой основной относительной погрешности	±1,5

Таблица 3 - Основные технические характеристики

Наименование параметра	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: диапазон рабочих температур, °С	от -40 до +70
Габаритные размеры, мм, не более: - анализатор (длинах ширинах высота) - внешний акселерометр VS-2 (диаметр х высотах ширина)	225х85х35 033х32х47
Масса, кг, не более: - анализатор - внешний акселерометр VS-2	0,6 0,2

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляр типографским способом или методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Анализатор вибрационных процессов	ViB-lZ ViB-2/ ViB-4	1 шт.
Формуляр	ВЦ.402213.025 ФО	1 экз.
Руководство по эксплуатации	ВЦ.402213.025-01 РЭ ВЦ.402213.025-02 РЭ ВЦ.402213.025-04 РЭ	1 экз.
Внешний акселерометр	VS-2	2 шт.
Дополнительные принадлежности*		1 компл.
* состав в зависимости от заказа

Сведения о методиках (методах) измерений

приведены в руководствах по эксплуатации ВЦ.402213.025-01 РЭ «Анализатор вибрационных процессов ViB-1», ВЦ.402213.025-02 РЭ «Анализатор вибрационных процессов ViB-2», ВЦ.402213.025-04 РЭ «Анализатор вибрационных процессов ViB-4», разделы 8 «Управление анализатором» и 9 «Работа с анализатором».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ТУ ВЦ.402213.025. «Анализатор вибрационных процессов ViB. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)

ИНН 5902104208

Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217

Тел./факс +7(342)212-84-74

E-mail: vibrocenter@ vibrocenter.ru

Web-сайт: www.vibrocenter.ru

Изготовитель

Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)

ИНН 5902104208

Адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217

Тел./факс +7(342)212-84-74

E-mail: vibrocenter@ vibrocenter.ru

Web-сайт: www.vibrocenter.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92505-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть -Прикамье» по объекту ЛПДС «Платина»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть -Прикамье» по объекту ЛПДС «Платина» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счётчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 - 4.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования, автоматизированные рабочие места персонала (далее - АРМ), серверы синхронизации времени ССВ-1Г (далее - ССВ-1Г) и программное обеспечение (далее - ПО) ПК «Энергосфера».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

На втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.

Цифровой сигнал с выходов счетчиков поступает на поступает на сервер БД, где осуществляется дальнейшая обработка измерительной информации, в частности, накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ.

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС», смежным субъектам ОРЭМ и иным заинтересованным организациям.

Данные хранятся в сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки в организации-участники ОРЭ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и другим заинтересованным организациям, передаются с ИВК в виде XML-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится с уровня ИВК настоящей системы либо с АРМ энергосбытовой компании.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC(SU). Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г (Рег. № 58301-14). ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC(SU) спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС/GPS, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.

Сличение шкалы времени счетчиков и шкалы времени сервера ИВК АИИС КУЭ происходит при каждом сеансе связи, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и сервера более чем на ±1 с. (настраиваемый параметр, может быть изменен в порядке текущей эксплуатации).

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе шкафа, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ 01127.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ

Номер и наименование ИК		Измерительные компоненты
		ТТ	ТН	Счётчик	Сервер синхронизации времени/ Сервер БД
1		2	3	4	5
1	НПС «Платина-1» ЗРУ-10 кВ, 1 СШ 10 кВ, яч. 3 Ввод №1	ТЛО-10 Кл. т. 0,5S Ктт 3000/5 Рег. № 25433-11	ЗНОЛП-ЭК Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	Т|- 2 й и ° -3 й J i оо о га о и га га
2	НПС «Платина-1» ЗРУ-10 кВ, 2 СШ 10 кВ, яч. 23 КВЛ-10 кВ ф. ЛПХ	ТЛО-10 Кл. т. 0,5S Ктт 100/5 Рег. № 25433-11	ЗНОЛП-ЭК Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
3	НПС «Платина-1» ЗРУ-10 кВ, 2 СШ 10 кВ, яч.41 Ввод №2	ТЛО-10 Кл. т. 0,5S Ктт 3000/5 Рег. № 25433-11	ЗНОЛП-ЭК Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17

таблицы 2

1		2	3	4	5
4	НПС «Платина-2» ЗРУ-10 кВ, 1 СШ 10 кВ, яч.1 Ввод №1	ТОЛ-10 Кл. т. 0,5S Ктт 1500/5 Рег. № 7069-07	НОЛ.08 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 3345-09	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ССВ-1Г, Рег. № 54301-14 HP ProLiant
5	НПС «Платина-2» ЗРУ-10 кВ, 2 СШ 10 кВ, яч. 40 Ввод №2	ТОЛ-10 Кл. т. 0,5S Ктт 1500/5 Рег. № 7069-07	НОЛ.08 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 3345-09	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04

Примечания

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2 Допускается замена серверов синхронизации времени на аналогичные утвержденных типов. Допускается замена сервера БД при условии сохранения цифрового идентификатора ПО.

• 3 Замена оформляется техническим актом в установленном на АО «Транснефть-Прикамье» порядке, все изменения вносятся в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 4 Кл. т. - класс точности, Ктн - коэффициент трансформации трансформаторов напряжения, Ктт - коэффициент трансформации трансформаторов тока.

• 5 Допускается изменение наименований ИК без изменения объекта измерений.

Таблица 3 - Основные

ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности (д), %	Границы погрешности в рабочих условиях (д), %
1-3	Активная Реактивная	±1,1 ±2,7	±3,0 ±4,8
4-5	Активная Реактивная	±1,1 ±2,6	±3,0 ±5,2
Пределы допускаемой погрешности (Л) СОЕВ АИИС КУЭ UTC (SU), с		±5
Примечания 1 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от 0 °C до +40 °C для ИК №№ 1-5, при сosф=0,8 инд 1=0,02-1ном. 2 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой). 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические

ИК

Наименование характеристики	Значение
Количество ИК	5
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от - 45 до +70
- температура окружающей среды в месте расположения
счетчиков, оС	от - 40 до +60
- температура окружающей среды в месте расположения сервера,
°С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее:	220000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,	114
сут, не менее
- при отключении питания, лет, не менее	45
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТЛО-10	8
Трансформатор тока	ТОЛ-10	6
Трансформатор напряжения	ЗНОЛП-ЭК	9
Трансформатор напряжения	НОЛ.08	6
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	3
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03	2
Сервер синхронизации времени	ССВ-1Г	2
Сервер БД	HP ProLiant	2
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	НОВА.2022.АСКУЭ.01127 ПС	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть -Прикамье» по объекту ЛПДС «Платина», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству изммерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90    «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340

Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. П. Лумумбы, д. 20, к. 1

Телефон: 8 (843) 279-04-20 Факс-сервер:8 (843) 279-01-12 e-mail: office@kaz.transneft.ru

Изготовитель

Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье»)

ИНН 1645000340

Адрес: 420081, Республика Татарстан, г. Казань, ул. П. Лумумбы, д. 20, к. 1 Телефон: 8 (843) 279-04-20

Факс-сервер:8 (843) 279-01-12

e-mail: office@kaz.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92506-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ» №3

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ» №3 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) , включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК) , устройство синхронизации времени УСВ-3 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «ПИРАМИДА 2.0 Пром», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровая информация о измеренных величинах со счетчиков, при помощи технических средств приема-передачи данных, поступает на сервер ИВК, где осуществляется хранение, накопление и обработка поступающей информации, в частности, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ. Сервер ИВК с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Интернет.

Сервер ИВК раз в сутки формирует отчеты в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ), осуществляет подписание данных отчетов электронной цифровой подписью (ЭЦП), шифрует сообщение сертификатом открытого ключа сервера коммерческого учета АО «АТС» и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового и розничных рынков электроэнергии (мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК и сервер ИВК). В состав СОЕВ входит устройство синхронизации о времени УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК в автоматическом режиме (не реже 1 раза в сутки), сравнивает собственную шкалу времени со шкалой времени УСВ-3 и не зависимо от величины расхождения производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется при каждом сеансе связи, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 3 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется ПО «ПИРАМИДА 2.0 Пром». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора ПО
BinaryPackC onirols.dll	10.7	EB1984E0072ACFE1C797269B9DB15476	MD5
CheckDatalntegrity.dll		E021CF9C974DD7EA91219B4D4754D5C7
ComlECFunctions.dll		BE77C5655C4F19F89A1B41263A16CE27
ComModbusFunctions.dll		AB65EF4B617E4F786CD87B4A560FC917
ComStdFunctions.dll		EC9A86471F3713E60C1DAD056CD6E373
DateTimeProcessing.dll		D1C26A2F55C7FECFF5CAF8B1C056FA4D
SafeValuesDataUpdate.dll		B6740D3419A3BC1A42763860BB6FC8AB
SimpleVerifyDataStatuses.dll		61C1445BB04C7F9BB4244D4A085C6A39
SummaryCheckCRC.dll		EFCC55E91291DA6F80597932364430D5
ValuesDataProcessing .dll		013E6FE1081A4CF0C2DE95F1BB6EE645

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

о S о к	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВК
1	2	3	4	5	6
1	КТП-1774п 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТТЕ 1000/5 КТ 0,5 Рег. № 73808-19	-	Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег. № 47560-11	§ о и о и <м <м 1 сс ОС Tt оо U о Он и
2	КТП-1573п 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТТЕ 600/5 КТ 0,5 Рег. № 73808-19	-	Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег. № 47560-11
3	ТП-3668 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТТН 1000/5 КТ 0,5 Рег. № 58465-14	-	Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег. № 47560-11
4	ТП-3475 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 У3 600/5 КТ 0,5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег. № 47560-11

1	2	3	4	5	6
26	ЩУ 0,4 кВ №1, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ ПАО Мегафон	-	-	ПСЧ-4ТМ.06Т.64 КТ 1/1 Рег. № 82640-21	1 00 00 Щ S г • о Q. &И О m и
27	ГРП №4 0,4 кВ, КЛ-0,4 кВ в сторону ЩУ 0,4 кВ ПАО ВымпелКом	-	-	ПСЧ-4ТМ.06Т.64 КТ 1/1 Рег. № 82640-21

Примечания:

• 1. Допускается замена ТТ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные

ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
1, 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 13, 14, 16, 22, 23	Активная Реактивная	0,9 2,3	2,9 5,0
15, 17, 18, 19, 24, 25	Активная Реактивная	0,9 2,3	3,0 5,1
9, 20, 21	Активная Реактивная	1,1 2,2	2,1 5,0
26, 27	Активная Реактивная	1,1 1,1	2,1 2,6
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с			±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий , для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном для ИК№№1-14,16,20-23,26,27 и при при cos ф=0,8, токе ТТ, равном 1(2) % от 1ном для ИК№№ 15, 17, 18, 19, 24, 25, температуре окружающего воздуха в месте расположения счетчиков от плюс 5 °С до плюс 35°С

Таблица 4 - Основные технические

АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	27
Нормальные условия параметры сети:
- напряжение, % от Uном	от 98 до 102
- ток, % от Iном	от 100 до 120
- коэффициент мощности	0,9
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от плюс 21 до плюс 25
Условия эксплуатации параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(2) до 120
- коэффициент мощности coso (sino)	от 0,5 инд. до 1 емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ , °С	от минус 40 до плюс 60
температура окружающей среды для счетчиков, °С	от плюс 5 до плюс 35
температура окружающей среды для сервера ИВК, °С	от плюс 10 до плюс 30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее
ПСЧ-4ТМ.05МД (рег.№ 51593-18, рег.№ 51593-12)	165000
ПСЧ-4ТМ.06Т (рег. № 82640-21)	220000
Меркурий 236 (рег.№ 47560-11)	220000
Меркурий 230 (рег.№ 23345-07)	150000
УСВ-3:
- среднее время наработки на отказ, ч, не менее	45000
Сервер ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: -каждого массива профиля при времени интегрирования 30 минут, сут
ПСЧ-4ТМ.05МД (рег.№ 51593-18, рег.№ 51593-12)	114
ПСЧ-4ТМ.06Т (рег. № 82640-21)	113
Меркурий 236 (рег.№ 47560-11)	113
Меркурий 230 (рег.№ 23345-07)	85
Сервер ИВК: - хранение результатов измерений и информации о
состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика;

- испытательной коробки;

- сервера ИВК.

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	Т-0,66 У3	6
	ТС	6
	ТТ-В	3
	ТТЕ	12
	ТТИ	30
	ТТН	9
Счетчик электрической энергии	Меркурий 230 ART-03 PQRSIDN	1
	Меркурий 236 ART-02 PQRS	3
	Меркурий 236 ART-03 PQRS	12
	ПСЧ-4ТМ.05МД.17 Рег. № 51593-18	5
	ПСЧ-4ТМ.05МД.17 Рег. № 51593-12	2
	ПСЧ-4ТМ.06Т.62	2
	ПСЧ-4ТМ.06Т.64	2
Устройство синхронизации времени	УСВ-3	1
Сервер ИВК	-	1
Документация
Формуляр	ФО 26.51/301/24	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ» №3. МВИ 26.51/301/24, аттестованном ФБУ «Самарский ЦСМ», Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «АЛЬЯНСЭНЕРГОСБЫТ» (ООО «АЛЬЯНСЭНЕРГОСБЫТ»)

ИНН 7327050066

Юридический адрес: 432011, Ульяновская обл., г.о. город Ульяновск, г. Ульяновск, пер. Мира 1-й, д. 2, эт./помещ. 6/1

Телефон 8- 8422-27-04-54

Электронная почта: info@alliance-es.ru

Изготовитель

Общество с ограниченной ответственностью «АЛЬЯНСЭНЕРГОСБЫТ»

(ООО «АЛЬЯНСЭНЕРГОСБЫТ») ИНН 7327050066

Юридический адрес: 432011, Ульяновская обл., г.о. город Ульяновск, г. Ульяновск, пер. Мира 1-й, д. 2, эт./помещ. 6/1

Телефон 8- 8422-27-04-54

Электронная почта: info@alliance-es.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1

Телефон: +7 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный № 92507-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО МПБК «Очаково»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО МПБК «Очаково» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ИВК, радиосервер точного времени типа РСТВ-01-01, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• - средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит радиосервер точного времени типа РСТВ-01-01, ежесекундно синхронизирующий собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени РСТВ-01-01 и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной времени РСТВ-01-01.

Сравнение шкалы времени счетчиков электроэнергии происходит по заданному расписанию, но не реже одного раза шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК на величину более чем ±2 с., выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер 001 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 001 указан в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню -«высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО «Энергосфера»

Идентификационные данные	Значение
Идентификационное наименование ПО	pso metr.dU
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Примечания:

• 1. Допускается изменение наименования ИК без изменения объекта измерений.

• 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 3. Допускается замена РСТВ-01-01 на аналогичное, утвержденного типа.

• 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики ИК АИИС			КУЭ
  Номера ИК	Вид электроэнергии	Границы основной погрешности (±5), %	Границы погрешности в рабочих условиях (±5), %
  1, 2	Активная	1,1	3,0
  	Реактивная	2,3	5,1
  3, 4	Активная	1,1	3,9
  	Реактивная	2,2	8,5
  Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), с			±5
  Примечания:
  1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала,
  соответствующие вероятности Р = 0,95.
  3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1,2 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№3,4 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при
  температуре окружающего воздуха в месте расположения счетчиков			от -20 °С до +35 °С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество ИК	4
Нормальные условия: параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,6 до 50,4
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности	от 0,5инд до 0,87емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ, ТН, °С	от -40 до +40
температура окружающей среды для счетчиков, °С	от -20 до +35
температура окружающей среды для сервера ИВК, °С	от +10 до +30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-17):
- среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч, не более	2
Меркурий 204 ARTM2-02 DPOBHR, Меркурий 234 ARTM2-02 PBR.R (рег.№ 75755-19):
- среднее время наработки на отказ, ч, не менее	320000
- среднее время восстановления работоспособности, ч, не более	2

таблицы 4

1	2
РСТВ-01-01 (рег.№ 67958-17): - среднее время наработки на отказ, ч, не менее	55000
- среднее время восстановления работоспособности, ч, не более	2
Сервер ИВК: - коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации: СЭТ-4ТМ.03М (рег.№ 36697-17): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	114
Меркурий 204 ARTM2-02 DPOBHR, Меркурий 234 ARTM2-02 PBR.R
(рег.№ 75755-19): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	90
Сервер ИВК: - хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервер ИВК.

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервер ИВК.

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	2
Счетчики электрической энергии статические	Меркурий 204 ARTM2-02 DPOBHR	1
Счетчики электрической энергии статические	Меркурий 234 ARTM2-02 PBR.R	1
Трансформатор тока	ТПОЛ	4
Трансформатор напряжения	ЗНОЛП-ЭК	6
Радиосервер точного времени	РСТВ-01-01	1
Сервер ИВК	-	1
Документация
Паспорт-формуляр	17254302.384106.110.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной   информационно-измерительной   коммерческого учета

электроэнергии (АИИС КУЭ) АО МПБК «Очаково», аттестованном ООО «Энергокомплекс». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235 от 01.06.2017.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт») ИНН 7736520080

Юридический адрес: 117312, г. Москва, ул. Вавилова, д. 9 Телефон: +7 (495) 981-98-19

E-mail: info@mosenergosbyt.ru

Изготовитель

Общество с ограниченной ответственностью «Альфа-Энерго» (ООО «Альфа-Энерго») ИНН 7707798605

Адрес: 119435, г. Москва, Большой Саввинский пер, д. 16, помещ. 1 Телефон: +7 (499) 917-03-54

Е-mail: info@a-energo.com

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)

Адрес: 620102, г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

E-mail: lemma-ekb@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314006.

УТВЕРЖДЕНО риказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1560

Регистрационный номер 92508-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Стайл Люкс

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Стайл Люкс (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий сервер ИВК, устройство синхронизации времени (УСВ) типа УСВ-3, локально-вычислительную сеть, автоматизированные рабочие места (АРМ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени УСВ-3, сравнивающее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.

Сервер ИВК периодически с установленным интервалом проверки текущего времени, но не реже одного раза в сутки, сравнивает собственную шкалу времени со шкалой времени УСВ-3 и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени сервера на величину более чем ±2 с., выполняется синхронизация шкалы времени счетчиков.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 001 нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид серверной стойки с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень соответствует уровню -данные метрологически

Таблица 1

Идентификационные данные метрологически

значимой части ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	ac metrology.dU
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Примечания:

• 1. Допускается изменение наименования ИК без изменения объекта измерений.

• 2. Допускается замена ТТ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 3. Допускается замена УСВ-3 на аналогичное, утвержденного типа.

• 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики ИК АИИС			КУЭ
  Номера ИК	Вид электроэнергии	Границы основной погрешности (±5), %	Границы погрешности в рабочих условиях (±5), %
  1-3	Активная Реактивная	1,0 2,1	3,2 5,6
  Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), с			5
  Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество ИК	3
Нормальные условия: параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	от 0,5инд до 0,87емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ, °С	от 0 до +40
температура окружающей среды для счетчиков, °С	от 0 до +40
температура окружающей среды для сервера ИВК, °С	от +10 до +30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: ПСЧ-4ТМ.05МК.04 (рег.№ 50460-18):
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч, не более	2
УСВ-3 (рег. № 64242-16):
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Сервер ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1

Продолжение таблицы 4

1	2
Глубина хранения информации:
ПСЧ-4ТМ.05МК.04 (рег.№ 50460-18):
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	113
Сервер ИВК:
- хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервер ИВК.

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервер ИВК.

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК.04	3
Трансформатор тока	ТТЕ	9
Устройство синхронизации времени	УСВ-3	1
Сервер ИВК	-	1
Документация
Паспорт-формуляр	17254302.384106.108.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной  коммерческого учета

электроэнергии (АИИС КУЭ) Стайл Люкс, аттестованном ООО «Энергокомплекс». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235 от 01.06.2017.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «РСК Сбыт» (ООО «РСК Сбыт») ИНН 2463209268

Юридический адрес: 660077, Красноярский край, г.о. город Красноярск, г. Красноярск, ул. Авиаторов, д. 47, помещ. 163/2, помещ. 4

Телефон: +7 (391) 263-21-00

E-mail: opt@oesk24.ru

Изготовитель

Общество с ограниченной ответственностью «Альфа-Энерго» (ООО «Альфа-Энерго») ИНН 7707798605

Адрес: 119435, г. Москва, Большой Саввинский пер, д. 16, помещ. 1 Телефон: +7 (499) 917-03-54

Е-mail: info@a-energo.com

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)

Адрес: 620102, г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

E-mail: lemma-ekb@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314006.

---
