О переоформлении свидетельства об утверждении типа средства измерений № 65828 «Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПО «Спектрон» от 30 января 2020 г. № 1512 приказываю:

• 1. Внести изменения в описание типа на анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67296-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП-242-2050-2019 «ГСП. Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 декабря 2019 г.

• 3.  Переоформить свидетельство об утверждении типа № 65 828 «Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67296-17, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

-

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ U Ct.n НФНКАГЕ ЯП

Сертификат: OOE1O36E1BO7EOFB8OEA1189OOBCB6DO90 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS (далее по тексту - анализаторы) предназначены для измерений массовой доли серы в потоке нефти или нефтепродуктов (далее - анализируемая среда).

Принцип действия анализаторов основан на использовании зависимости абсорбции рентгеновского излучения анализируемой средой от массовой доли серы в ней. Измеряется интенсивность прошедшего через слой анализируемой среды рентгеновского излучения в заданном энергетическом диапазоне. Измеренная интенсивность прошедшего излучения связана функциональной зависимостью с массовой долей серы. Расчет массовой доли серы проводится по калибровочному графику, занесенному в ПЗУ анализатора.

Слой анализируемой среды заданной толщины обеспечивается использованием проточной измерительной кюветы, имеющей с противоположных сторон прозрачные для рентгеновского излучения окна. Со стороны одного окна (входного) установлен источник рентгеновского излучения - рентгеновская трубка, со стороны второго окна (выходного) находится приемник - детектор рентгеновского излучения. Конструкция проточной измерительной кюветы позволяет проводить измерения при давлении анализируемой среды в ней до 6,3 МПа.

Конструктивно анализаторы состоят из блока измерительного, блока вспомогательной электроники, отсечных узлов и блока коммутации. Блок вспомогательной электроники присутствует только в двухблочном исполнении (“Д”), которое представлено на рисунке 1. В моноблочном исполнении (“М”) блок вспомогательной электроники отсутствует, а его функционал перенесен в блок измерительный. Также анализаторы имеют два температурных исполнения (1 и 2), отличающихся диапазонами температуры окружающей среды, при которых допускается их эксплуатация.

Анализаторы имеют два отсечных узла (нижний и верхний), которые могут отсекать поток анализируемой среды от измерительного блока при остановке измерений.

Измерительный блок имеет взрывозащищенное исполнение и включает измерительную проточную кювету, рентгеновский излучатель и детектор рентгеновского излучения. Спектральный состав первичного рентгеновского излучения формируется таким образом, чтобы результат определения массовой доли серы не зависел от соотношения С/Н в широком диапазоне его значений.

При измерении массовой доли серы имеется возможность автоматического учета плотности анализируемой среды, содержания воды и хлористых солей в ней.

Значения плотности, объемной доли воды и концентрации хлористых солей в анализируемой среде должны передаваться в анализатор (по интерфейсу «токовая петля» 4-20 мА или по интерфейсу RS-485 Modbus RTU) от средств измерений, зарегистрированных в Федеральном информационном фонде по ОЕИ (Госреестре), например, с помощью преобразователей плотности и расхода CDM, рег. номер в ФИФ 63515-16; влагомеров поточных ВСН-АТ, рег. номер в ФИФ 62863-15; анализаторов содержания хлористых солей модели SC 960, рег. номер в ФИФ 31860-12 или аналогичных.

Анализаторы имеют две пары «сухих» контактов: «Предупреждение» и «Отказ», которые сигнализируют о возникновении нештатных ситуаций.

Значение массовой доли серы анализаторы выдают по интерфейсу «токовая петля» 4-20 мА или по интерфейсу RS-485 Modbus RTU.

Управление режимами работы и параметрами анализатора осуществляется кнопками, имеющими контекстно-зависимые функции, указанными на панели оператора, и с помощью переключателя, управляющего отсечными узлами. Панель оператора служит для отображения/редактирования параметров анализаторов, а также информации о работе и результатах измерений.

Общий вид анализаторов приведен на рисунке 1.

| СПЕКТРОСКДН 15

Блок вспомогательной электроники

Место нанесения знака поверки

Блок измерительный

Блок коммутационный

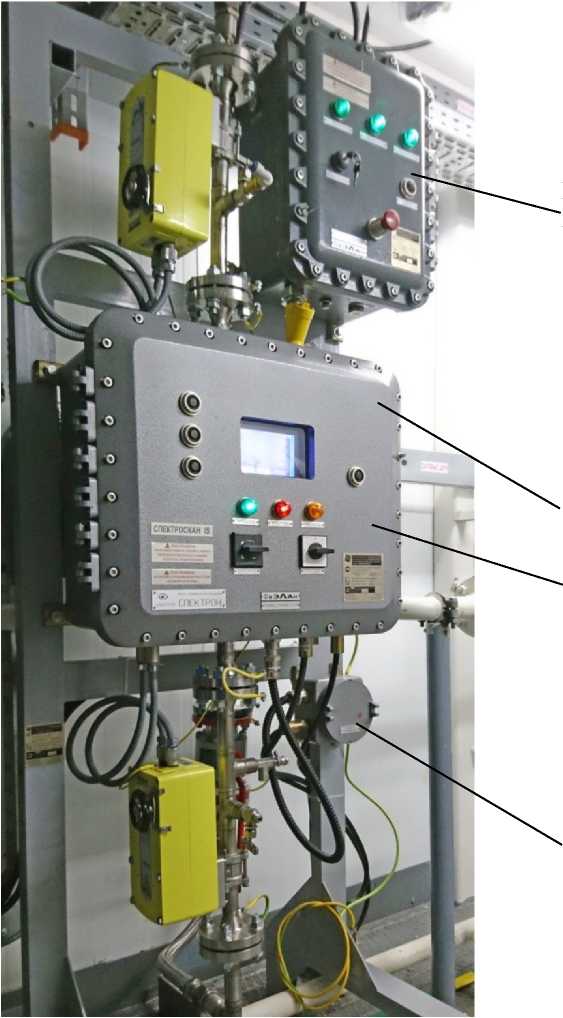

Рисунок 1 - Общий вид анализатора серы в нефти рентгено-абсорбционного поточного СПЕКТРОСКАН IS.

Пломбирование анализаторов не предусмотрено.

Анализаторы оснащены встроенным программным обеспечением (ПО). Идентификационные данные ПО приведены в таблице 1.

ПО является метрологически значимым и выполняет следующие функции:

- управление анализатором;

- определение и хранение калибровочных коэффициентов;

- вычисление, хранение, передача результатов измерений;

- редактирование параметров анализатора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики, на дверцу измерительного блока на маркировочную табличку и на основную маркировочную табличку, расположенную на раме анализатора.

Таблица 4- Комплектность средства измерений

осуществляется по документу МП-242-2050-2019 «ГСИ. Анализаторы серы в нефти рентгеноабсорбционные поточные СПЕКТРОСКАН IS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 10.12.2019 г.

Основные средства поверки:

• - стандартные образцы массовой доли серы в минеральном масле ГСО 9406-2009, ГСО 9409-2009, ГСО 9410-2009, ГСО 9411-2009, ГСО 9412-2009, ГСО 9414-2009, ГСО 94162009, с границами допускаемых значений относительной погрешности при Р=0,95 ±2 %;

• - анализаторы рентгенофлуоресцентные энергодисперсионные серы в нефти и нефтепродуктах СПЕКТРОСКАН S, регистрационный номер 26465-05;

• - термометр для испытаний нефтепродуктов ТН-3 исп.1, регистрационный номер 301-04;

• - ареометры стеклянные АН, АНТ-1, регистрационный номер 69568-17;

• - анализаторы плотности DMA, регистрационный номер 39787-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

Знак поверки наносится на корпус блока измерительного, как показано на рисунке 1 или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

РПНФ.414435.002ТУ (взамен ТУ 4276-008-23124704-2015) Анализаторы серы в нефти

рентгено-абсорбционные поточные СПЕКТРОСКАН IS. Технические условия

Общество с ограниченной ответственностью «Научно-производственное объединение

«СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Адрес: 190103, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А

Телефон: +7 (812) 325-81-83, факс: +7 (812) 325-85-03

E-mail: info@spectronxray.ru

Web-сайт: www.spectronxray.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
