ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные с коррекцией ОМЕГА ЭТ

Счетчики газа объемные диафрагменные с коррекцией ОМЕГА ЭТ (далее счетчики) предназначены для измерения израсходованного объема газа (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к стандартным условиям по ГОСТ 2939-63 по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления.

Счетчик состоит из корпуса, измерительного блока камерного типа и электронного отсчётного устройства. Общий вид счетчика представлен на рисунке 1.

Измерительный блок помещен в штампованный металлический герметичный корпус. На корпусе установлено электронное отсчётное устройство.

Измерительный блок состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Возвратно- поступательное движение мембран, с помощью клапанного устройства и кривошипного механизма вращает вал, на котором установлены магниты. Съем сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Измерение температуры газа в рабочих условиях осуществляется размещенным на корпусе или в корпусе счетчика полупроводниковым преобразователем температуры. Электронное отсчетное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям по ГОСТ 2939-63 по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления.

В зависимости от расхода счетчики выпускаются типоразмеров G1,6; G2,5; G4 и имеют следующие исполнения:

• 1 ОМЕГА ЭТ;

• 2 ОМЕГА ЭТК;

• 3 ОМЕГА ЭТ GSM;

• 4 ОМЕГА ЭТК GSM;

• 5 ОМЕГА ЭТ LTE NB-IoT;

• 6 ОМЕГА ЭТК LTE NB-IoT;

• 7 ОМЕГА ЭТ LoRaWAN;

• 8 ОМЕГА ЭТК LoRaWAN.

Исполнения счетчиков ОМЕГА ЭТ, ОМЕГА ЭТК, ОМЕГА ЭТ GSM, ОМЕГА ЭТК GSM, ОМЕГА ЭТ LTE NB-IoT, ОМЕГА ЭТК LTE NB-IoT имеют радиоканал 433 МГц.

Счетчики в зависимости от направления прохождения через них газа выпускаются левостороннего и правостороннего исполнения.

Счетчики ОМЕГА ЭТК, ОМЕГА ЭТК GSM, ОМЕГА ЭТК LTE NB-IoT и ОМЕГА ЭТК LoRaWAN снабжены встроенным запорным клапаном.

Электронное отсчетное устройство включает в себя: микроконтроллер, датчик магнитного поля, датчик температуры, жидкокристаллический индикатор (ЖКИ), радиоканалы (в зависимости от исполнения): 433 МГц, LoRaWAN, GSM или LTE NB-IoT, автономный (сменный) литиевый элемент питания.

Радиоканалы 433 МГц, LoRaWAN, GSM и LTE NB-IoT счетчиков предназначены для дистанционной передачи информации об измеренном объеме потребленного газа в газоснабжающую организацию, а также для дистанционного управления запорным клапаном по команде с диспетчерского пункта учета газа.

В счетчике создана архивная база данных с фиксированием следующих параметров:

- суточные значения объема газа (не менее 180 записей за последние 6 месяцев) -измеренный объем газа, приведенный к стандартным условиям;

- параметров состояния счетчика (не менее 64 записей о проведенных операциях, приема и передачи данных, изменении настроечных параметров, появлении нештатных ситуаций, состояния клапана).

Отсчетное устройство в ударопрочном пластмассовом корпусе пломбируется пломбой с оттиском знака поверки. Отсчетное устройство имеет табличку с маркировкой счетчика в соответствие с требованиями ГОСТ 26828-86. Табличка показана на рисунке 2. Место пломбирования корпуса отсчетного устройства показано на рисунке 3.

Литиевый элемент питания счетчиков и SIM-карта радиоканалов GSM и LTE NB-IoT размещены в отдельном батарейном отсеке и закрыты пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или навесной пломбой заводом-изготовителем (рисунок 4), а в процессе эксплуатации - организацией по эксплуатации газового хозяйства, уполномоченной заводом-изготовителем.

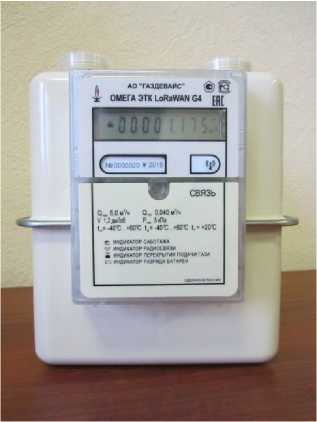

Рисунок 1 - Общий вид счетчика газа

Q.„ 6,0 м/ч         0.040 м'/ч

V 1,2дм'/об Р„5кПа

t.= чох; ..+б(гс t,=-4О'С,..+бот t,= ♦го’с с ИНДИКАТОР САБОТАЖА

М ИНДИКАТОР РАДИОСВЯЗИ

£ ИНДИКАТОР ПЕРЕКРЫТИЯ ПОДАЧИ ГАЗА

ЕЭ ИНДИКАТОР РАЗРЯДА БАТАРЕИ

Рисунок 2 - Табличка счетчика газа

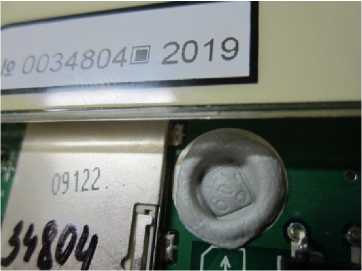

Рисунок 3 - Место пломбирования

Рисунок 4 - Пломбирование крышки батарейного отсека

Программное обеспечение (далее - ПО), установленное в счетчики, выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме израсходованного газа, состояния элемента питания, управления отсечным клапаном, управления дистанционной передачей информации в газоснабжающую организацию и автоматической выдачи данных в режиме калибровки и поверки.

ПО является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве. Защита ПО от непреднамеренных и преднамеренных изменений осуществляется аппаратно, что исключает возможность его несанкционированной настройки и вмешательства, приводящего к искажению результатов измерений. ПО защищено от преднамеренных изменений пломбой предприятия-изготовителя, а также отсутствием возможности изменения ПО без вскрытия пломбируемой крышки корпуса (только через специальный разъем на плате после вскрытия корпуса).

ПО защищено от вмешательств извне разработкой собственного протокола обмена по интерфейсам радиоканалов 433 МГц, LoRaWAN, GSM и LTE NB-IoT, взаимодействующим с другими программами. Также невозможно исказить значения измеренных данных, хранящихся в памяти счетчика, с помощью команд и данных, вводимых через интерфейс пользователя.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

ПО имеет уровень защиты "высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 2

наносится на лицевую панель счетчика и на титульный лист паспорта и руководства по эксплуатации методом печати.

Таблица 3

осуществляется по документу ГЮНК.407260.013МП "ГСИ. Счетчики газа объемные диафрагменные с коррекцией ОМЕГА ЭТ. Методика поверки" с изменением № 3, утверждённому ФГУП "ВНИИМС" 20.12.2019.

Основные средства поверки:

- рабочие эталоны 1-го разряда (с относительной погрешностью не более ±0,5%) в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2019 г. №2825.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт, а также на специальную мастику в соответствии с рисунком 3.

ФР.1.29.2019.32458 "ИНСТРУКЦИЯ. ГСИ. Объем природного газа. Методика измерений объема природного газа счетчиками газа объемными диафрагменными с коррекцией ОМЕГА ЭТ", утверждена ФГУП "ВНИИМС" 26.12.2018.

Приказ Росстандарта от 28.12.2019 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки.

ТУ 4213-014-45737844-13 Счетчики газа объемные диафрагменные с коррекцией ОМЕГА ЭТ. Технические условия
