Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» февраля 2018 г. №308

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные РСГ СИГНАЛ

Назначение средства измерений

Счетчики газа ротационные РСГ СИГНАЛ предназначены для измерения рабочего объёма природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, азота, воздуха и других неагрессивных, чистых, сухих газов.

Описание средства измерений

Принцип действия счетчиков основан на использовании кинетической энергии потока газа для вращения роторов, которые отсекают определенный объем газа и перемещают его от входа к выходу счетчика. Количество оборотов роторов пропорционально объему газа, прошедшему через счетчик.

Счетчики состоят из следующих составных частей

а) корпуса, включающего измерительную камеру, ограниченную стенками, с передней и задней крышками;

б) двух роторов, вращающихся в противоположных друг относительно друга направлениях за счет двух зубчатых колес;

в) передаточного механизма с магнитной муфтой;

г) герметичного счетного механизма с роликовым сумматором, калибровочными шестернями, снабженное разъемами типа Binder и вращающимся стрелочным указателем для генерации импульсов датчиком Cyble Sensor. Счетный механизм может поворачиваться на 350 градусов для выбора удобного угла считывания;

д) системы смазки с заглушкой для заполнения маслом и индикатором контрольного уровня масла.

На корпусе счетчика предусмотрены: резьбовые отверстия для штуцеров отбора давления на входе и выходе счетчика и установки датчиков температуры на входе в счетчик.

Приказ Росстандарта №308 от 13.02.2018, https://oei-analitika.ru

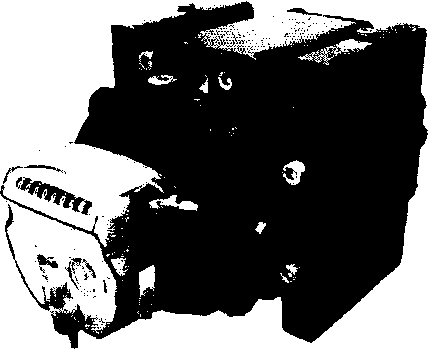

а) базовый вариант исполнения

Рисунок 1 - Общий вид счетчиков РСГ СИГНАЛ

Приказ Росстандарта №308 от 13.02.2018, https://oei-analitika.ru

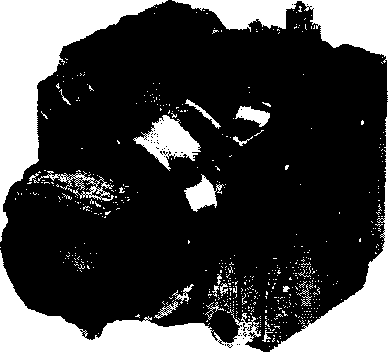

б) вариант исполнения Silver

С трубопроводом счетчики соединяются с помощью фланцев. Счетчики допускают установку на горизонтальных и вертикальных трубопроводах, наличия прямолинейных участков на входе-выходе счетчиков не требуется.

Для работы с корректорами, а также для проведения калибровки и поверки на счетчиках предусмотрена установка следующих типов датчиков:

  • -  низкочастотных датчиков импульсов LF и датчиков несанкционированного вмешательства НВМП ФТ (входят в штатное исполнение всех счетчиков);

  • - среднечастотных датчиков индуктивного типа MF;

  • - высокочастотных датчиков индуктивного типа HF;

  • - среднечастотных оптических датчиков;

  • - датчиков Cyble Sensor для дистанционной передачи информации на удаленные регистрирующие устройства.

Счетчики имеют базовый вариант исполнения и вариант исполнения Silver. Счетчики варианта исполнения Silver с условным диаметром DN50 и DN80 имеют технические характеристики, отличные от счетчиков соответствующих типоразмеров базового варианта исполнения.

Счетчики имеют три варианта исполнения в зависимости от погрешности измерения рабочего расхода.

Конструкцией счетчиков предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

На корпусе измерительной камеры счетчиков с условным диаметром DN50, DN80 DN100 (рисунок 2) установлено 6 пломб для предотвращения доступа к резьбовым отверстиям отбора давления и установки датчиков температуры (по три пломбы с верхней и нижней стороны корпуса). На каждой из двух крышек корпуса установлено по 1 пломбе для предотвращения доступа к измерительной камере. На головке отсчетного устройства применяются две навесные пломбы, предотвращающие доступ к счетному механизму и шестерням калибровки. На счетчиках DN40 применяются 2 пломбы на корпусе измерительной камеры, одна пломба на крышке корпуса и две пломбы на головке отсчетного устройства.

Пломбы защиты доступа к средствам измерений

Приказ Росстандарта №308 от 13.02.2018, https://oei-analitika.ru

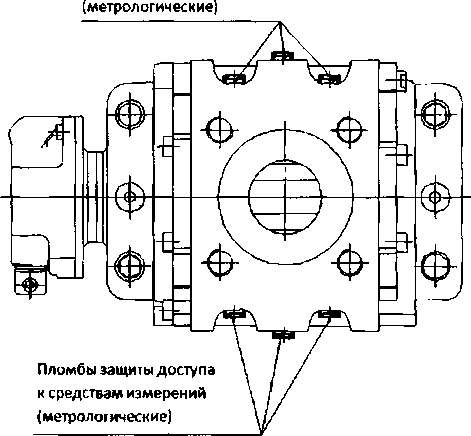

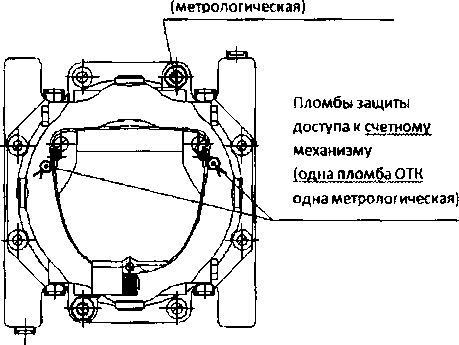

Рисунок 2 - Схема пломбирования счетчика

Пломба защиты доступа к измерительной камере

Приказ Росстандарта №308 от 13.02.2018, https://oei-analitika.ru
Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики счетчиков базового варианта

исполнения

Наименование параметра

3

начение параметра для типоразмера

G10

G16

G25

G40

G65 | G100

G160

G250

Измеряемая среда

I ГОСТ]

Зриродный газ по ГОСТ 5542-2014, свободный нефтяной газ по

1 8.615-2005, азот, воздух и другие неагрессивные, чистые, сухие газы

Диаметр условного прохода, DN

40

40

50

40

50

40

50

50

80

80

100

Максимальный расход, Qmax, М3

16

25

40

65

100

160

250

400

Диапазон измерений

Qmax / Qmin*

от 1:20

ДО

1:80

от 1:20 до 1:130

от 1:20

до

1:80

от 1:20 до 1:200

от 1:20 до 1:130

от 1:20 до 1:250

от 1:20 до 1:200

от 1:20 до 1:250

от 1:20 до 1:200

Пределы допускаемой относительной погрешности, %,

  • • вариант исполнения 1

  • - в д иапазоне расходов ОТ Q пй1 ДО 0,05 Q max.

  • - в диапазоне расходов ОТ 0,05 Q max. ДО Qmax.

  • • вариант исполнения 2

  • - в диапазоне расходов ОТ Q min. ДО 0,05 QmaxJ

  • - в диапазоне расходов ОТ 0,05 Q max. ДО Qmax

  • • вариант 3 (по спецзаказу)

  • - в диапазоне расходов ОТ 0,05 Q max. ДО Qmax

±1,7

±0,75

±2,0

±1,0

±0,75

Порог чувствительности, м3/ч, не более

0,03

0,03;

0,05"

0,05

0,05

0,05

0,07

0,15

0,2

Циклический объем, дм3

0,14

0,14;

0,59**

0,19;

0,59**

0,19;

0,59"

0,59

0,94

1,78

3,65

Емкость счетного механизма, м3

99999,

999

9999999,99

999999

99,9

Число разрядов счетного механизма

8

9

9

Цена деления младшего разряда,

ДМ3

0,2

2

20

1 имп. НЧ LF Cyble Sensor, м3 /имп

0,01- для DN40

0,l-/uixDN50, DN80

1

Рабочее давление, МПа, не более

1,2

1,6

Тродолжение таблицы 1

Наименование параметра

Значение параметра для типоразмера

G10

G16

G25

G40

G65

G100

G160

G250

Потеря давления, Па, не более

27

67;

10**

Hi;

27**

268;

71**

168

140

220

212

Маркировка взрывозащиты

1 ExibIIAT6/T5 X

Габаритные размеры, мм, не более: длина, ширина, высота

Масса, кг, не более

DN40

G10,16,25,40

186

171

126

6

DN50

G16,25,40, 65

311

171

182

11

DN80

G100

387

171

182

15

DN80

G160

135

171

182

17

DN100

G250 615 241 235

43

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

100000

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от -40 до +60

до 95 при 35 °C

от 84 до 106,7

Примечания:

  • 1 «*» - значения диапазона измерения Qmax / Qmin даны для вариантов исполнения 1 и 2. Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,05Qmax;

  • 2 «**» - для счетчиков DN 50

Таблица 1а - Метрологические и технические характеристики счетчиков варианта исполнения Silver

Наименование параметра

Значение параметра для типоразмера

G16

G25

G40

G65

G100

G160

Измеряемая среда

П] ГОСТР

риродный газ по ГОСТ 5542-2014, свободный нефтяной газ по $.615-2005, азот, воздух и другие неагрессивные, чистые, сухие газы

Диаметр условного прохода, DN, мм

50

50

50

50

80

50

80

80

Максимальный расход, Qmax, М3

25

40

65

100

100

160

160

250

Диапазон измерений

Qmax / Qmin*

от 1:20 до

1:80

от 1:20 до

1:130

от 1:20 до 1:200

от 1:20 до 1:250

Продолжение таблицы la

Наименование параметра

Значение параметра для типоразмера

G16

G25

G40

G65

G100

G160

Пределы допускаемой относительной погрешности, %,

  • • вариант исполнения 1

  • - в диапазоне расходов ОТ Q min. ДО 0,05 Q max.

  • - в диапазоне расходов ОТ 0,05 Q max. до Qmax.

  • • вариант исполнения 2

  • - в диапазоне расходов ОТ Q min. ДО 0,05 Qmaxi

  • - в диапазоне расходов ОТ 0,05 Q так. ДО Qmax

  • • вариант 3

  • - в диапазоне расходов ОТ 0,05 Q шах. ДО Qmax

+1,7 ±0,75

±2,0

+1,0

±0,75

Порог чувствительности, м3/ч, не более

0,05

0,05

0,05

0,05

0,07

0,07

0,07

0,08

Циклический объем, дм3

0,59

0,59

0,59

0,59

0,94

0,94

0,94

1,16

Емкость счетного механизма, м3

9999999,99

Число разрядов счетного механизма

9

Цена деления последнего ролика, дм3

2

1 имп. НЧ LF Cyble Sensor, м3/имп.

0,1

Рабочее давление, МПа, не более

1,6

Потеря давления, Па, не более

13

33

88

208

69

325

173

315

Маркировка взрывозащиты

lExib!IAT6/T5 X

Г абаритные размеры, мм, не более длина, ширина, высота

Масса, кг, не более

DN50

G 16,25,40,65

259

171

182

9

DN 50G100

DN 80 G65,100

335

171

182

13

DN80 G160

383

171

182

15

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

100000

Продолжение таблицы 1 а

Наименование параметра

Значение параметра для типоразмера

G16

G25  |   G40

G65

G100

G160

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от -40 до +60 до 95 при 35 °C

от 84 до 106,7

Примечания:

1 «*» - значения диапазона измерения Qmax / Qmin даны для вариантов исполнения 1 и 2. Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,05Qmax.

Знак утверждения типа

наносится на шильдик отсчетного устройства счетчика методом плоской фотопечати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 2 - Комплектность средства измерений

Наименование

Обозначение

Кол.

Примечание

Счетчик газа ротационный РСГ СИГНАЛ

СЯМИ. 407273-561 СП

1

Руководство по эксплуатации

СЯМИ. 407273-561 РЭ

1

Методика поверки

СЯМИ. 407273-561 МП

1

Емкость с маслом

1

Жгут датчика расхода

478 - СБ7 СП

1

По отдельному заказу

Упаковка

СЯМИ. 407273-561 УЧ СП СП

1

Пусковой фильтр

1

2

Горизонт. установка РСГ Вертикаль, установка РСГ

Датчик Cyble Sensor

1

По отдельному заказу

Высокочастотный датчик HF

1

По отдельному заказу

Оптический датчик

1

По отдельному заказу

Среднечастотный датчик MF

1

По отдельному заказу

Фильтр ФГ с ИПД

1

По отдельному заказу

Штуцер PETE'S PLUG

1

По отдельному заказу

Комплект переходников с DN40 на DN50

1

По отдельному заказу

Продолжение таблицы 2

Наименование

Обозначение

Кол.

Примечание

Монтажный комплект для подсоединения корректора

СЯМИ 407229-478 Д1 СП

1

По отдельному заказу (при заказе указывать тип корректора)

Датчик перепада давления на счетчике

1

По отдельному заказу

Монтажный комплект конусных переходников для монтажа счетчиков в трубопроводе

СЯМИ 407273-561 Д14 СП

1

По отдельному заказу

Поверка

осуществляется по документу СЯМИ. 407273-561 МП «Инструкция. ГСИ. Счетчики газа ротационные РСГ СИГНАЛ», утвержденному ГЦИ СИ ФГУП «ВНИИР» 5 марта 2013 г.

Основные средства поверки:

  • - установка поверочная для счётчиков газа, диапазон расходов от 0,1 до 1600 м3 /ч, погрешность ±0,25 %; ±0,33 %;

  • - гигрометр психрометрический типа ВИТ-1, ВИТ-2 (регистрационный № 9364-08), диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 °C, погрешность по температуре ± 2 °C, по влажности ± 5 %;

  • - барометр-анероид М 67 (регистрационный № 3744-73) диапазон измерения от 81130 до105320 Па, погрешность ±106 Па;

  • - секундомер СОС пр-2б-2 (регистрационный №11519-11), диапазон измерения от 0 до 3600 с, класс точности 2;

  • - мановакуумметр (манометр двухтрубный жидкостной) (регистрационный № 26005-04), диапазон измерения от 0 до 6000 Па, погрешность ±40 Па.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным РСГ СИГНАЛ»

СЯМИ. 407273-561 ТУ Счетчики газа ротационные РСГ СИГНАЛ. Технические условия.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах

Изготовитель

Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»)

ИНН 6449042991

Адрес: 413119, г. Энгельс-19, Саратовской обл.

Тел. +7 (8453) 75-04-72, факс +7 (8453) 75-17-00

E-mail: office@eposignal.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, 7А

Тел.: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
