МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за испол/ениаддй₽дада^адада^йШ,ляю|за собой.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: 029D109BO00BAE27A64C995DDBO6O203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12,2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1588

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1588

Лист № 1 Регистрационный № 58954-14                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные для медицинских исследований на базе хроматографа «Хроматэк - Кристалл 5000»

Комплексы аппаратно-программные для медицинских исследований на базе хроматографа «Хроматэк - Кристалл 5000» (далее - комплексы) предназначены для измерений содержания компонентов в газовых средах, жидких и твердых веществах и материалах.

Описание средства измерений

Принцип действия хроматографов основан на разделении компонентов пробы методом газо-адсорбционной, газожидкостной хроматографии и масс-спектрометрии с последующим детектированием и обработкой хроматографических сигналов с помощью программного обеспечения. По режиму работы хроматографы относятся к изделиям многократноциклического действия.

Комплексы состоят из газового хроматографа c комплектом детекторов и устройств ввода пробы; персонального компьютера (или устройства с аналогичным функциональным назначением); программного обеспечения; методик анализов на алкоголь, наркотические средства, психотропные и другие вещества.

В состав комплексов входят следующие типы детекторов:

• 1) пламенно-ионизационный (ПИД);

• 2) пламенно-фотометрический (ПФД) с фосфорным и (ПФД) с серным каналом;

• 3) термоионный (ТИД);

• 4) фотоионизационный (ФИД);

• 5) по теплопроводности (ДТП);

• 6) термохимический (ДТХ);

• 7) электронозахватный (ЭЗД);

• 8) пульсирующий разрядный (ПРД);

• 9) гелиевый ионизационный детектор (ГИД);

• 10) масс-спектрометрический (МСД).

Комплексы выпускаются в двух вариантах конструктивного исполнения: исполнение 1 и исполнение 2.

Комплексы исполнения 1 представляют собой стационарные лабораторные приборы со встроенной панелью управления.

Комплексы исполнения 2 имеют возможность подключения выносной панели управления.

Знак утверждения типа наносится на наклейку, расположенную на задней части комплекса.

Заводские номера наносятся на наклейку, расположенную на задней части комплекса.

Нанесение знака поверки на комплексы не предусмотрено. Пломбирование комплексов не предусмотрено.

Общий вид комплексов с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунках 1 и 2.

Место нанесения заводского номера

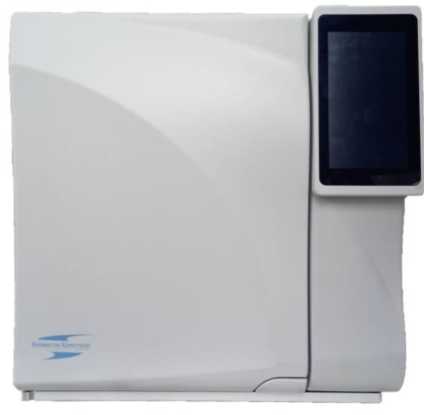

Рисунок 1. Общий вид, место нанесения знака утверждения типа и заводского номера комплекса аппаратно-программного для медицинских исследований на базе хроматографа «Хроматэк - Кристалл 5000» - исполнение 1

Место нанесения

знака утверждения типа

Место нанесения заводского номера

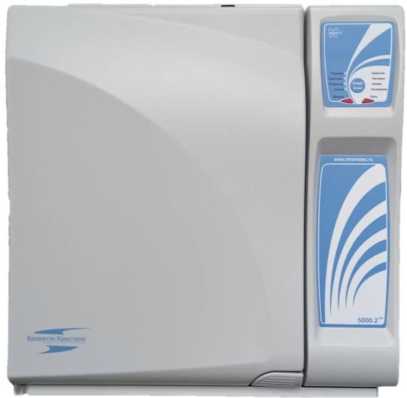

Рисунок 2. Общий вид, место нанесения знака утверждения типа и заводского номера комплекса аппаратно-программного для медицинских исследований на базе хроматографа «Хроматэк - Кристалл 5000» - исполнение 2

Комплексы оснащены автономным программным обеспечением «Хроматэк Аналитик», обеспечивающим управление режимами, проведение анализов, сбор, обработку и хранение данных.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на наклейку, расположенную на задней части комплекса, типографским способом, на титульные листы эксплуатационной документации в верхней части листа над наименованием документа

Комплектность средства измерений

Комплект поставки определяется заказом потребителя из составных частей комплекса, приведенных в таблице 4.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе 214.2.840.043РЭ в разделе 1 «Описание и работа» и Приложении Б «Перечень методик анализа». При использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.

Приказ Росстандарта от 10 июня 2021 г № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»

Приказ Росстандарта от 31 декабря 2020 г № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 9443-004-12908609-99 Комплекс аппаратно-программный для медицинских исследований на базе хроматографа «Хроматэк-Кристалл 5000» Технические условия

Изготовители

Закрытое акционерное общество Специальное конструкторское бюро «Хроматэк» (ЗАО СКБ «Хроматэк»)

ИНН: 1215032212

Адрес: 424000, Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 94

Телефон (факс): (88362)68-59-16, (68-59-69)

Web-сайт: www.chromatec.ru

E-mail: mail@ chromatec.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл» (ФБУ «Марийский ЦСМ»)

Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3

Телефон (факс): (8362) 41-20-18, (41-16-94)

Web-сайт: www.maricsm.ru

E-mail: metr@maricsm.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц по испытаниям средств измерений в целях утверждения типа № RA.RU. 30118 -11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1588

Лист № 1 Регистрационный № 85351-22                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 245 ПСП «Кро-товка»

Система измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

СИКН включает в себя: блок измерительных линий, блок измерений показателей качества нефти, трубопоршневую поверочную установку, узел регулирования расхода и давления, блок подключения передвижной поверочной установки, систему сбора, обработки информации и управления, систему распределения электроэнергии.

В составе СИКН применены следующие средства измерений утвержденных типов:

• - преобразователи расхода жидкости турбинные MVTM, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее - рег.) № 16128-01;

• - преобразователи измерительные 644, рег. № 14683-04; 14683-00;

• - термопреобразователи сопротивления платиновые серии 65, рег. № 22257-05; 22257-01;

• - термопреобразователи с выходным сигналом Метран-270, Метран-270-Ех, рег. № 21968-11;

• - датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех, рег. № 75208-19;

• - преобразователи давления измерительные 3051, рег. № 14061-04;

• - датчики давления Метран-150, рег. № 32854-13;

• - преобразователи плотности и расхода CDM, рег. № 63515-16;

• - влагомеры нефти поточные УДВН-1пм, рег. № 14557-15;

• - расходомер-счетчик ультразвуковой Optisonic 3400, рег. № 57762-14;

• - преобразователь плотности и вязкости FDM, FVM, HFVM, рег. № 62129-15;

- комплексы измерительно-вычислительные сбора и обработки информации система учета нефти и нефтепродуктов «OCTOPUS» («ОКТОПУС»), рег. № 22753-02;

- установка поверочная трубопоршневая двунаправленная OGSB, рег. № 62207-15;

- термометры и манометры для местной индикации и контроля температуры и давления.

Вспомогательные устройства и технические средства:

• - автоматизированное рабочее место (далее - АРМ) оператора;

• - автоматические и ручной пробоотборники;

• - фильтры тонкой очистки;

• - запорная и регулирующая арматура с устройствами контроля протечек.

Допускается применение следующих средств измерений, находящихся на хранении/в резерве:

• - установка стационарная трубопоршневая поверочная «Прувер С - 0,05», рег. № 2629304.

Заводской номер СИКН указан на фирменной табличке.

Пломбирование СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 4. Таблица 4 - Комплектность СИКН

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/20309-21).

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть») ИНН: 5612002469

Адрес: РФ, 461046, Оренбургская область, г. Бузулук, ул. Магистральная, дом. 2 Телефон: +7 (35342) 73-670, +7 (35342) 73-317 Факс: +7 (35342) 73-201 E-mail: orenburgneft@rosneft.ru

Изготовитель

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть») ИНН: 5612002469

Адрес: РФ, 461046, Оренбургская область, г. Бузулук, ул. Магистральная, дом. 2 Телефон: +7 (35342) 73-670, +7 (35342) 73-317 Факс: +7 (35342) 73-201 E-mail: orenburgneft@rosneft.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Адрес: 420088, Республика Татарстан, г. Казань, ул. 2 - я Азинская, 7 «а» Телефон: +7(843) 272-70-62 Факс: +7(843)272-00-32 E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1588

Лист № 1 Регистрационный № 83651-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс измерения массы нефтепродуктов КИМ-2Т-Брянск

Назначение средства измерений

Комплекс измерения массы нефтепродуктов КИМ-2Т-Брянск (далее - комплекс) предназначен для динамических измерений массы светлых нефтепродуктов при приёме по трубопроводу и передаче измерительной информации в автоматизированную информационную систему учёта и контроля движения нефтепродуктов в товаропроводящей сети компании (далее - АИС ТПС).

Описание средства измерений

К средству измерений данного типа относится комплекс с заводским номером 01.

Комплекс состоит:

- из двух измерительных линий (рабочей и контрольной (контрольно-резервной)), с установленными счётчиками-расходомерами массовыми (по одному на каждой измерительной линии) Micro Motion (модель CMF 300 с преобразователем RFT 9739) регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 13425-01 (далее - массомер);

• - контроллера программируемого Simatic S7-400H с модулем CP341-1CH02-0AE0 для подключения по цифровому каналу ModBus к счётчику-расходомеру массовому (далее -контроллер);

• - автоматизированного рабочего места (далее - АРМ) оператора.

Принцип действия комплекса основан на прямом методе динамических измерений массы нефтепродуктов с помощью массомера, передаче измерительной информации по цифровому каналу в контроллер и далее в АРМ оператора и АИС ТПС.

Контроллер является связующим компонентом измерительной системы (комплекса), обеспечивает приём измерительной информации по цифровому каналу (интерфейс ModBus) от счётчиков- расходомеров массовых и её передачу по цифровым каналам (интерфейс Ethernet) на АРМ оператора, а также выработку управляющих сигналов для управления процессом измерений в автоматизированном режиме на основе сигналов диспетчерского управления, поступающих от АРМ оператора.

АРМ оператора представляет собой персональный компьютер с установленным программным обеспечением (ПО) которое обеспечивает визуализацию измерительной информации, поступившей от массомера, передачу измерительной информации по массе принятой партии нефтепродукта от АРМ оператора в АИС ТПС по цифровому каналу (интерфейс Ethernet), отображение технологических параметров на мониторе АРМ оператора и сигнализацию при нарушении установленных границ.

Общий вид комплекса представлен на рисунках 1 - 3.

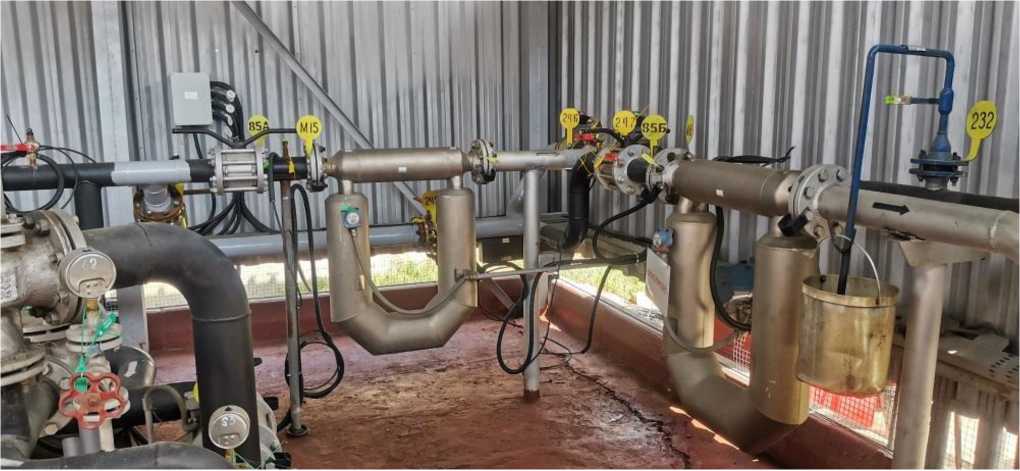

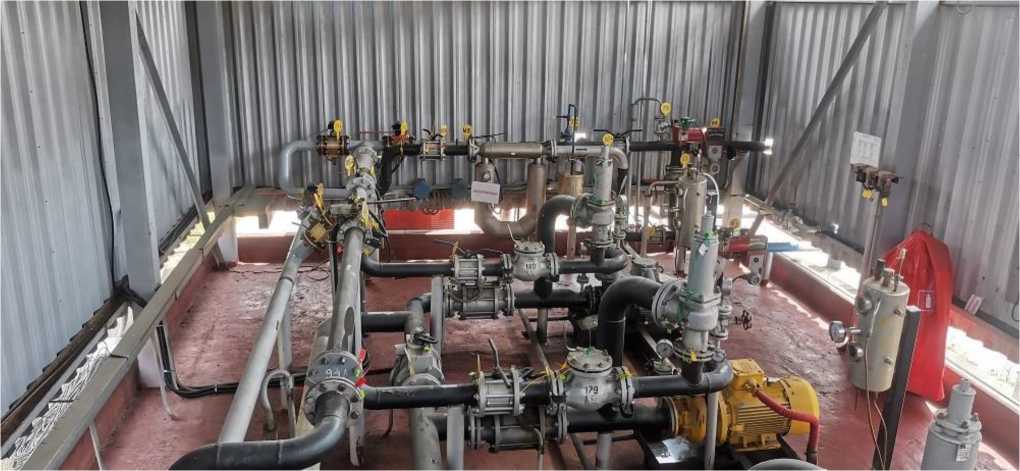

Рисунок 1 - Общий вид измерительных линий комплекса

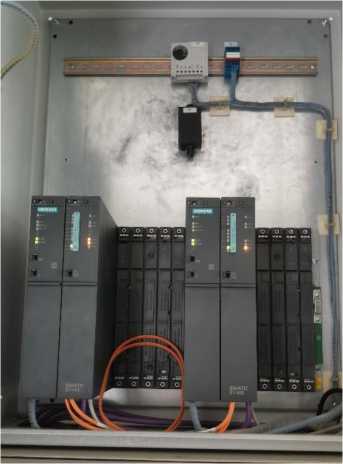

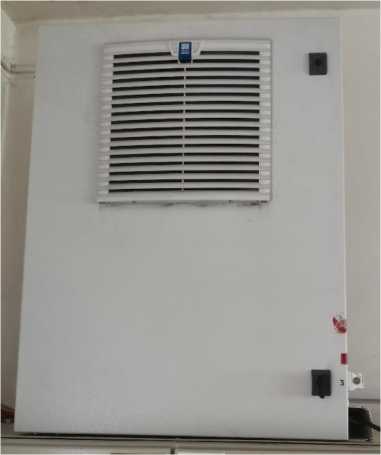

Рисунок 2 - Общий вид контроллера в шкафу

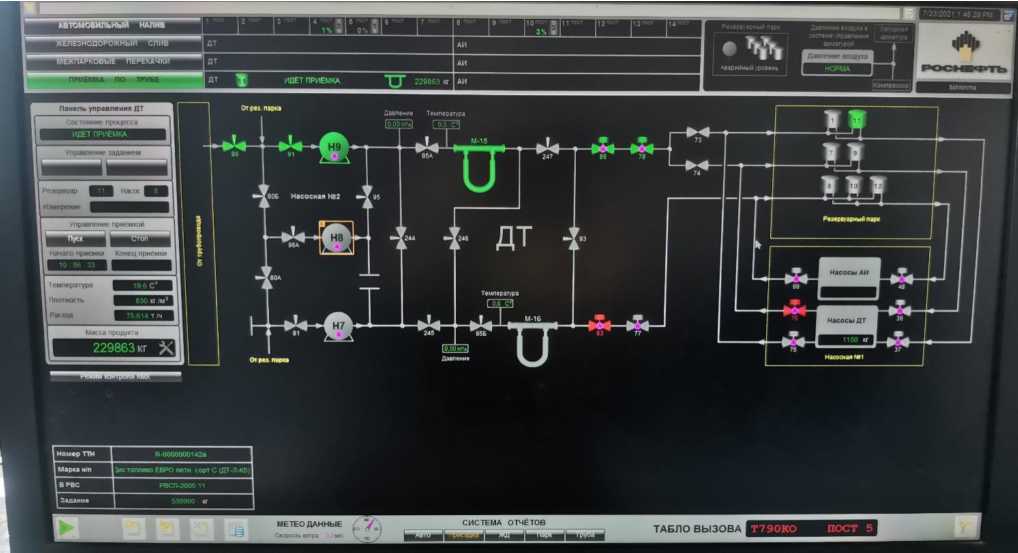

Рисунок 3 -Экран монитора АРМ оператора

Схемы пломбировки от несанкционированного доступа с обозначением мест нанесения знака поверки - в соответствии с их эксплуатационной документацией, или как представлено на рисунке 4.

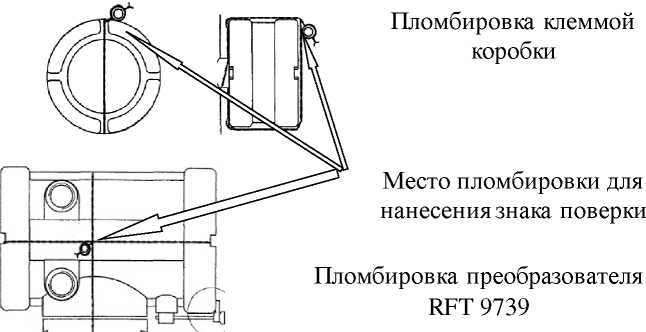

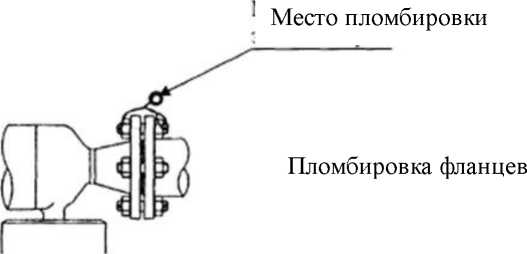

Рисунок 4 - Схема пломбировки расходомеров массовых Micro Motion

Буквенно-цифровое обозначение комплекса: «КИМ-2Т-Брянск» указано в эксплуатационной документации.

Заводской номер наносится на титульный лист формуляра типографским способом.

ПО комплекса состоит из ПО массомеров, ПО контроллеров и ПО АРМ оператора.

ПО массомеров состоит из встроенного ПО базового процессора, реализующего алгоритмы вычисления параметров потока датчика, хранение конфигурационных параметров первичного измерительного преобразователя и ПО преобразователя RFT 9739, предназначенного для получения информации о параметрах потока от базового процессора по цифровому протоколу, и её передачи удалённым устройствам по цифровому каналу связи. Встроенное ПО базового процессора является метрологически значимым.

ПО контроллера обеспечивает передачу измерительной информации от счётчиков-расходомеров массовых на АРМ оператора, и не является метрологически значимым.

ПО АРМ оператора обеспечивает реализацию функций комплекса, отображения измерительной информации на дисплее и является метрологически значимым.

Защита ПО массомера обеспечивается его конструкцией и пломбированием корпуса преобразователя RFT 9739. Идентификационные данные ПО массомера не отображаются.

Защита ПО АРМ оператора обеспечена с помощью авторизации пользователя, ввода пароля, ведения журнала событий. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Конструкцией АРМ оператора не предусмотрено подключение дополнительных внешних источников информации.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО АРМ оператора приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации «Комплекс измерения массы нефтепродуктов КИМ-2Т-Брянск» 3790220/0385Д.РЭ типографическим способом.

Таблица 4 - Комплектность средства измерений

МЦКЛ.0459.М-2020 Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений комплексом измерений массы нефтепродуктов КИМ-2Т-Брянск, свидетельство об аттестации методики (метода) измерений.

Нормативные документы, устанавливающие требования к комплексу измерения массы нефтепродуктов КИМ-2Т-Брянск

Постановление Правительства РФ, от 16.11.2020 №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений. 3790220/0385Д.РЭ «Комплекс измерения массы нефтепродуктов КИМ-2Т-Брянск. Заводской № 01. Руководство по эксплуатации».

Правообладатель

Акционерное общество «Брянскнефтепродукт»

(АО «Брянскнефтепродукт»)

ИНН 3201000493

Адрес: РФ, 241022, г. Брянск, ул. Речная, д.63

Телефон/факс: 8 (4832) 26-10-25 и 8 (4832) 303-999

E-mail: Sekr_bnp@bryansk.rosneft.ru

Изготовитель

Акционерное общество «Брянскнефтепродукт»

(АО «Брянскнефтепродукт»)

ИНН 3201000493

Адрес: РФ, 241022, г. Брянск, ул. Речная, д.63

Телефон/факс: 8 (4832) 26-10-25; 8 (4832) 303-999

E-mail: Sekr_bnp@bryansk.rosneft.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru, kip-mce@nm.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июня 2022 г. № 1588

Лист № 1 Регистрационный № 60641-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

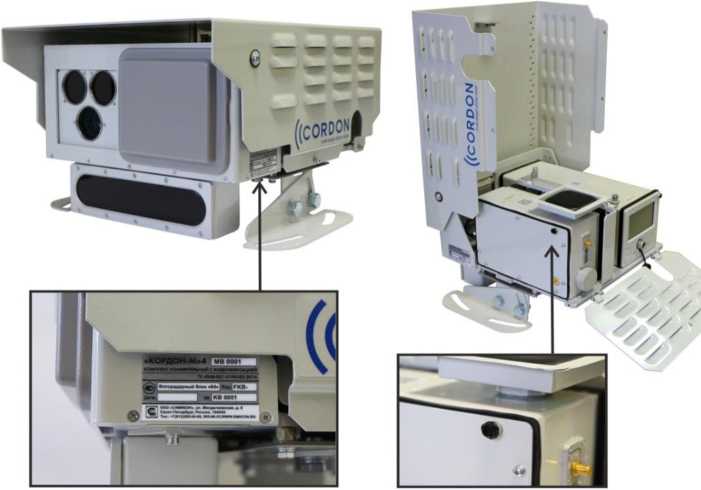

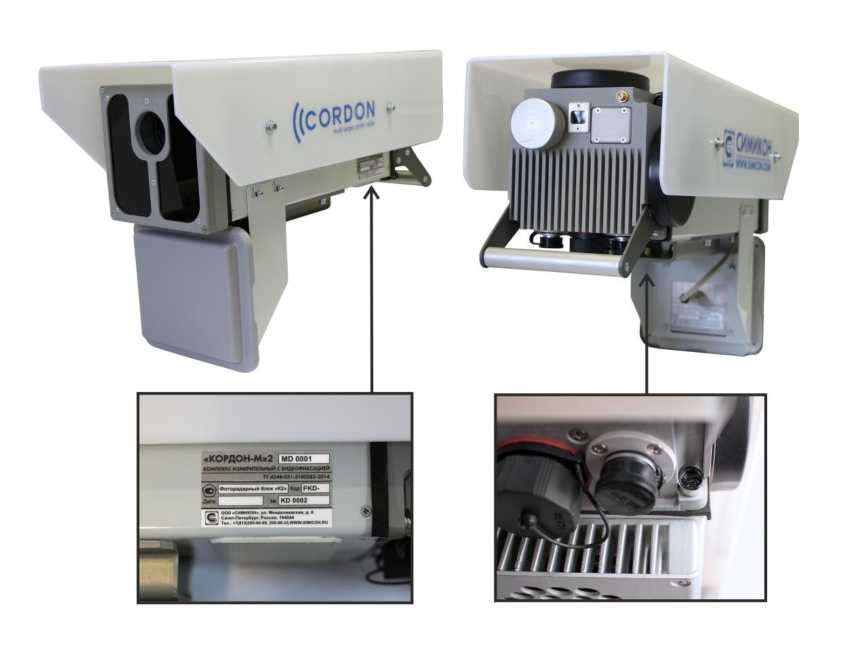

Комплексы измерительные с видефиксацией «КОРДОН-М»

Комплексы измерительные с видефиксацией «КОРДОН-М» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС), определения текущего времени, синхронизированного с национальной шкалой UTC(SU), определения географических координат местоположения комплекса и положения ТС в зоне контроля в автоматическом режиме.

Принцип действия комплексов при измерении скорости движения ТС и определения их положения в зоне контроля основан на измерении разности частот излучаемого и отраженного сигналов (эффект Доплера) с одновременным использованием методов фазовой радиолокации.

Принцип действия комплексов при измерении текущего времени, синхронизированного с национальной шкалой UTC(SU), и географических координат основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS.

Комплексы выпускаются в трех исполнениях «КОРДОН-М»2, «КОРДОН-М»4 и «КОРДОН-М»КР, отличающимися условиями применения.

Комплексы «КОРДОН-М»2 и «КОРДОН-М»4 осуществляют автоматическое измерение скорости ТС и определение их положения на дорожном полотне при одиночном или групповом движении по двух- или четырех-полосным дорогам. Комплексы «КОРДОН-М»КР, в дополнение к перечисленным, имеют функции контроля прохождения регулируемых перекрестков, переездов и пешеходных переходов.

Комплексы работают в полностью автоматическом режиме, включая распознавание, хранение и передачу полученной информации.

Комплексы предназначены для работы при неподвижном расположении.

Конструктивно комплексы содержат один или несколько фоторадарных блока типов «К2», «К3» или «К4» и ряд внешних дополнительных устройств. Выбор типа фоторадарных блоков (ФБ) для конкретного комплекса зависит от геометрических параметров его установки: требуемого количества контролируемых полос, доступного места установки, типа перекрестка, освещенности и ряда других факторов. Все типы ФБ содержат измеритель скорости движения ТС, видеокамеру, модуль спутниковой навигации, компьютер для обработки получаемой информации, устройство хранения информации, блок вывода для передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства, модули питания и подсветки.

Функционально комплексы применяются для автоматической фиксации нарушений правил дорожного движения: превышение установленной скорости движения; нарушение правил движения через железнодорожные пути; нарушение правил движения на автомагистрали; нарушение правил проезда перекрестков; проезд на запрещающий сигнал светофора; нарушение правил расположения ТС на проезжей части.

Алгоритм фиксации нарушений основан на перечисленных выше принципах и выполняется комплексом за счет автоматической привязки распознанного государственного регистрационного знака ТС, результатов измерения его скорости, месторасположения на дорожном полотне и текущего времени к сохраняемому в памяти комплексов видеоизображению.

Общий вид и способ пломбирования ФБ комплексов показан на рисунках 1 - 3 (стрелкой обозначено место установки пломб).

Рисунок 1 - Комплекс «КОРДОН-М»2 на базе блока «К2»

Рисунок 2 - Комплекс «КОРДОН-М» 4 на базе блока «К4»

Рисунок 3 - Комплекс «КОРДОН-М»КР на базе блока «К3»

Знак поверки на комплексы не наносится.

Заводской номер наносится на этикетку, размещаемую на боковой части комплексов, типографским способом и имеет буквенно-цифровой формат.

Программное обеспечение

В функции, выполняемые встроенным в ФБ программным обеспечением (ПО), входит:

• - управление радиолокатором;

• - управление видеокамерой;

• - контроль работы комплекса (функции самотестирования и обнаружения сбоев);

• - определение скорости движения ТС;

• - обработка и хранение полученных в результате работы комплекса данных;

• - запись данных на SD-карту памяти;

• - передача измеренных данных на внешние устройства;

• - обеспечение совместной работы двух и более ФБ в составе комплексов.

Уровень защиты ПО комплексов от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра ГДЯК 464965.035 ФО (или ГДЯК 464965.036 ФО) и руководства по эксплуатации ГДЯК 464965.035 РЭ (или ГДЯК 464965.036 РЭ) методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

приведены в разделе 6 «Сборка и подключение комплекса» документов ГДЯК464965.035 РЭ «Руководство по эксплуатации на комплексы измерительные с видеофиксацией «КОРДОН-М»2(4)» или ГДЯК464965.036 РЭ «Руководство по эксплуатации на комплексы измерительные с видеофиксацией «КОРДОН-М»КР»

Нормативные и технические документы, устанавливающие требования к комплексам измерительным с видеофиксацией «КОРДОН-М»

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний

ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Рекомендации МОЗМ МР-91 Измерение скорости транспортных средств радарными приборами

ГОСТ 12.1.006-84 ССБТ Электромагнитные поля радиочастот. Общие требования безопасности

Комплексы измерительные с видеофиксацией «КОРДОН-М». Технические условия.

ТУ 4278-031-31002820-2014

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Адрес: 195009, г. Санкт-Петербург, Арсенальная улица, д.66, корпус 3, строение 1 Юридический адрес: 190020, г. Санкт-Петербург, ул. Лифляндская, дом 6, литера М, 21Н, 26Н, пом.8

Телефон: +7(812) 670-09-09

Факс: +7(812) 670-09-14

Web-сайт: www.simicon.com

E-mail: ruinfo@simicon.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Регистрационный номер в реестре аккредитованных лиц 30002-13.
