МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

04 августа 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\____________________-________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »              2026 г. № ¹⁵⁴³

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1

Регистрационный № 75657-19                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды крыльчатые СВК, СВКМ предназначены для измерений объема жидкости в потоке.

Принцип работы счетчиков воды крыльчатых СВК, СВКМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе. Поток жидкости проходя через счетчик вращает крыльчатку. Количество оборотов крыльчатки учитывается счетным механизмом и отображается в виде единиц объема жидкости в потоке.

Конструктивно счетчики воды крыльчатые СВК, СВКМ состоят из проливной части и счетного механизма. Проливная часть состоит из корпуса с измерительной камерой и крыльчаткой внутри измерительной камеры. Корпус счетчика СВК, СВКМ изготавливается из латуни, чугуна или пластика. Счетный механизм, может быть механическим или электронным, и служит для преобразования количества оборотов крыльчатки в единицы объема жидкости в потоке. Связь между проливной частью и счетным механизмом может обеспечиваться магнитной муфтой или механическим соединением. Счетчики могут иметь класс точности А, В или С.

Счетчики воды крыльчатые СВК, СВКМ имеют различные исполнения и модификации, которые указаны в обозначении:

СВК(М)^(Г)(Х)(М)(П)(И)(К)(Ц)(С), где

• - СВК - условное обозначение одноструйных счетчиков, СВКМ - условное обозначение многоструйных счетчиков.;

• - DN - числовое значение номинального диаметра, выраженное в миллиметрах;

• - Г - универсальные счетчики, предназначенные для измерения объема горячей и/или холодной воды;

• - X - счетчики, предназначенные для измерения объема холодной воды;

• - М - счетчики с уменьшенной монтажной длиной;

• - П - счетчики с корпусом из пластика;

• - И - счетчики, имеющие импульсный выход для дистанционного съема показаний;

• - К - мокроходные счетчики с прямой механической передачей и неизолированной камерой счетного механизма;

• - Ц - счетчики с цифровым счетным устройством, в том числе с возможностью передачи данных по радиоканалу или цифровому интерфейсу;

• - С - счетчики со съемной секцией и с возможностью установки дополнительных интерфейсных модулей.

Общий вид счетчиков воды крыльчатых СВК, СВКМ представлен на рисунках 1 и 2.

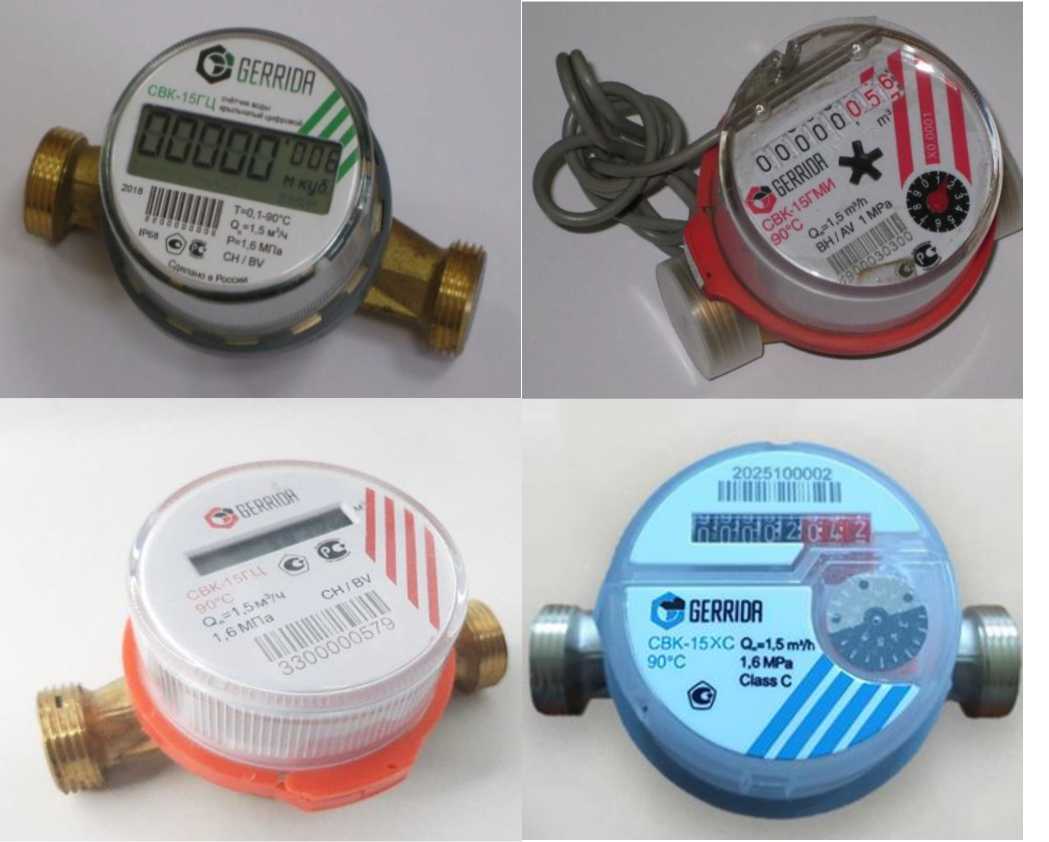

Рисунок 1 - Общий вид счетчиков воды крыльчатых СВК

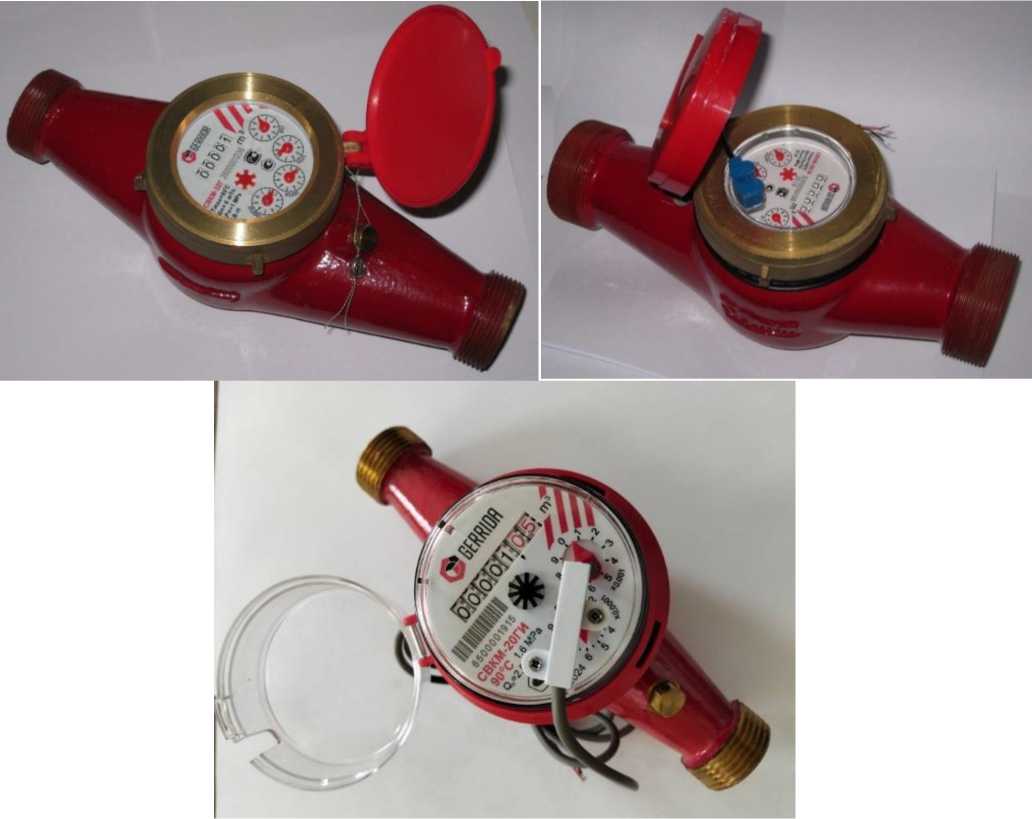

Рисунок 2 - Общий вид счетчиков воды крыльчатых СВКМ

Защита от несанкционированного доступа счетчиков воды крыльчатых СВК, СВКМ осуществляется в зависимости от исполнения корпуса одним из способов:

• - нанесением знака поверки на саморазрушающуюся полимерную пломбу, установленную на соединительный хомут;

• - нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика воды крыльчатого СВК, СВКМ посредством проволоки, проведенной через специальные отверстия, соединяющие измерительную камеру и счетный механизм;

• - не предусмотрено для случая, когда защита от несанкционированного доступа обеспечивается неразборной конструкцией счетного механизма, в которой крышка счетного механизма запрессовывается на корпус измерительной камеры и не может быть снята без разрушения.

Схемы пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки счетчиков воды крыльчатых СВК, СВКМ представлены на рисунке 3.

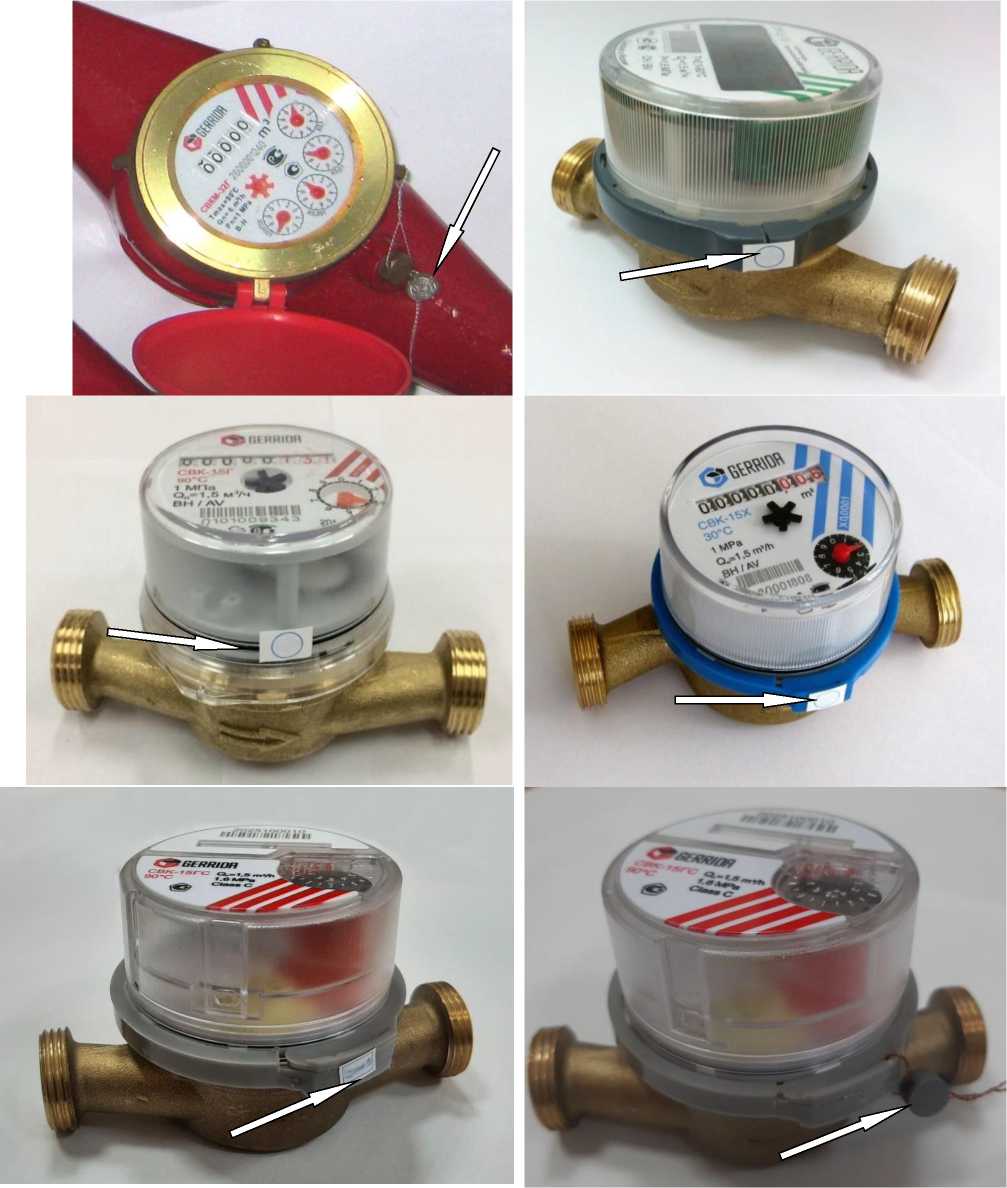

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков воды крыльчатых СВК, СВКМ

Заводской номер счетчика в цифровом формате наносится на лицевую часть счетного механизма методом лазерной гравировки. Схема нанесения знака утверждения типа и заводского номера представлены на рисунках 4 и 5.

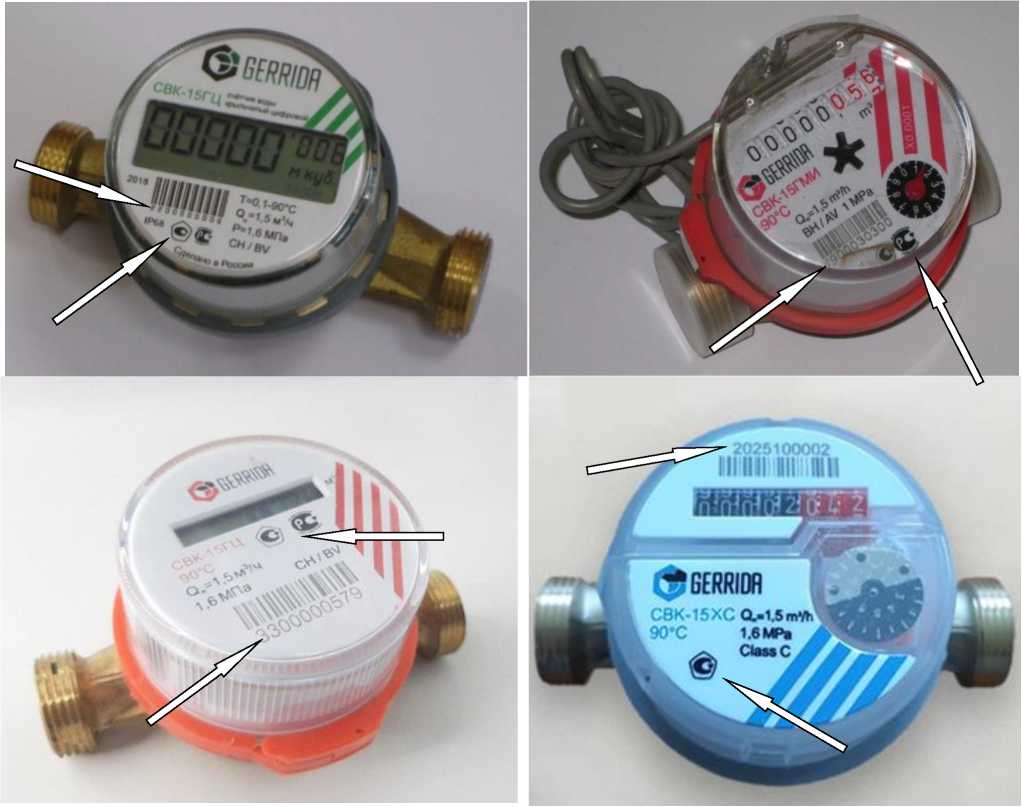

Рисунок 4 - Схема нанесения знака утверждения типа и заводского номера счетчиков воды крыльчатых СВК

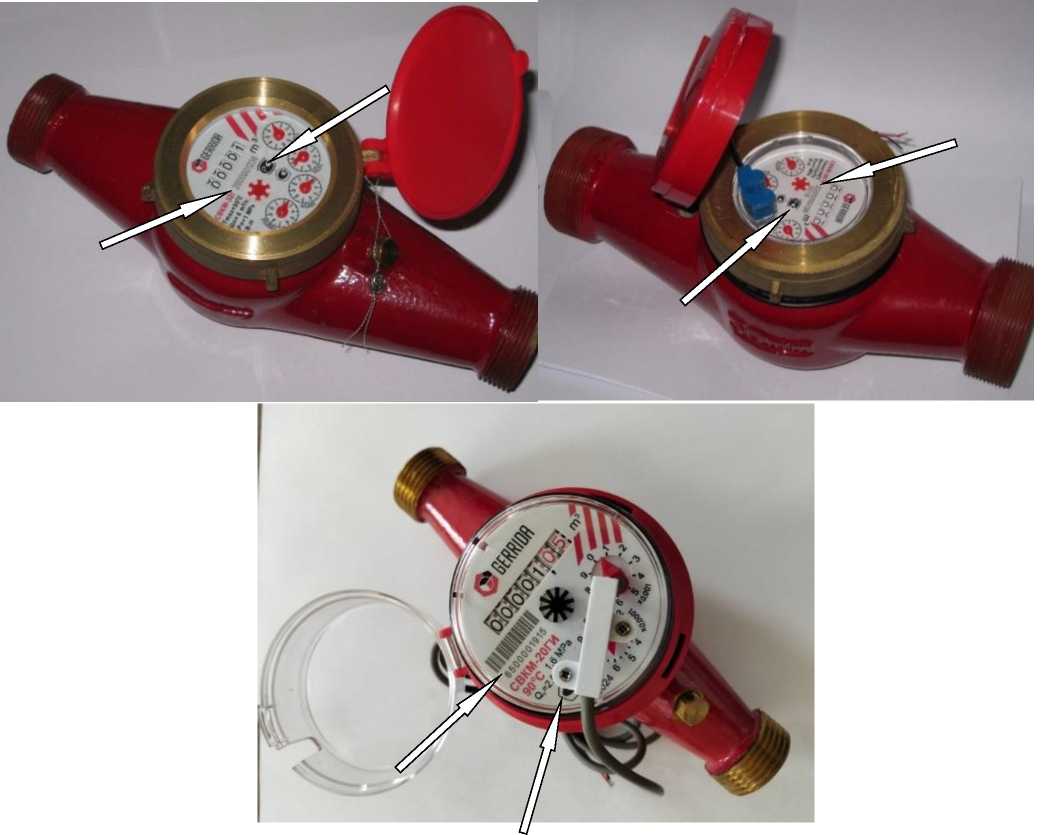

Рисунок 5 - Схема нанесения знака утверждения типа и заводского номера счетчиков воды крыльчатых СВКМ

Программное обеспечение (далее - ПО) отсутствует у исполнений счетчиков воды крыльчатых СВК, СВКМ с механическим счетным механизмом.

ПО для исполнений счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом является встроенным.

ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом, устанавливаемое в энергонезависимую память при изготовлении, не имеет возможности модификации.

ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом предназначено для преобразования количества оборотов крыльчатки в единицы объема жидкости в потоке, хранения и отображения на индикаторном устройстве и передачи данных по радиоканалу. Идентификационные данные ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом приведены в таблице 1.

Уровень защиты ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на лицевую часть счетного механизма счетчика воды крыльчатого СВК, СВКМ флексографическим способом и в верхний левый угол титульного листа паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 2.4 «Использование изделия» эксплуатационного документа «Счетчики воды крыльчатые СВК, СВКМ. Руководство по эксплуатации».

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 4213-001-34189279-2018 Счетчики воды крыльчатые СВК, СВКМ. Технические условия

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА»

(ООО ПКФ «ГЕРРИДА»)

ИНН 2311279920

Адрес: 350032, Краснодарский край, г. Краснодар, хутор Октябрьский, ул. Живописная, д. 72Б, помещ. 201

Телефон: 8 (843) 279-69-62

Web-сайт: www.gerrida.com

Е-mail: info@gerrida.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

(ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: 8 (843) 272-70-62, факс 8 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: vniim.ru

Е-mail: info@vniim.ru

Уникальный номер в реестре аккредитованных лиц RA.RU.314555

04        августа плп/ аг 154>

Лист № 1 Регистрационный № 88181-23                                        Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «ПаркРайт-С» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля по видеокадрам, собственной скорости движения комплексов, расстояния от видеоблока комплекса до ТС, находящегося перед комплексом, значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), интервалов времени, текущих навигационных параметров и определения на их основе координат места расположения комплексов в плане, и автоматической фиксации транспортных средств, в том числе при фотовидеофиксации нарушений правил дорожного движения.

Принцип действия комплексов при измерениях значений текущего времени, интервалов времени, собственной скорости движения и координат как в неподвижном состоянии (передвижной вариант размещения), так и в движении (мобильный вариант размещения) основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC (SU) и записи измеренной информации в сохраняемые фото- и видеокадры, формируемые комплексами.

Принцип действия комплексов при измерениях скорости движения ТС по видеокадрам (как при передвижном, так и при мобильном вариантах размещения) основан на измерениях расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено,

Принцип действия комплексов при измерениях расстояния от видеоблока комплекса до ТС, находящегося перед комплексом в одной полосе дороги (как при передвижном, так и при мобильном вариантах размещения), основан на дискретном измерении расстояния от видеоблока до ГРЗ ТС в каждом сформированном кадре.

При измерении интервалов времени комплексы могут работать как самостоятельно, так и совместно с другими комплексами. При совместной работе комплекс, имеющий в составе модуль ПО «Измерение интервалов времени», определяет интервалы времени как на основе собственных измерений, так и данных, принятых от других комплексов, с формированием пакета результирующей информации.

Комплексы выпускаются в пяти вариантах исполнения: исполнения 1, 2, 3, 4 и 5. Варианты исполнения комплексов отличаются функционалом, способами их размещения и используемыми составными частями. ООО «Рекогна-Индастриал» изготавливает все пять исполнений, ООО «Байтэрг» изготавливает только исполнение 4.

В комплексах исполнения 1 применяются компьютерные блоки модели SP-E, выполненные в корпусе, совмещенном с сенсорным жидкокристаллическим дисплеем.

В комплексах исполнения 2, 4 и 5 применяются компьютерные блоки моделей SP-V, SP-V2 и SP-V3 соответственно, выпускаемые в корпусах, отличающихся размерами.

В комплексах исполнения 3 применяются компьютерные блоки модели SP-X, выполненные на базе промышленного компьютера, размещенного в специальном ударопрочном влагозащищенном металлическом шкафу с установленными герметичными разъемами для подключения внешних устройств.

В состав компьютерного блока любой модели входят промышленный компьютер и приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, который может быть размещен как внутри корпуса промышленного компьютера, так и в виде отдельного блока.

В Комплексах используются три типа видеоблоков на базе цифровой видеокамеры: видеоблок модели VBE (со встроенной системой инфракрасной подсветки), видеоблок модели VBM (без встроенной инфракрасной подсветки) и видеоблок модели VBX (в пылевлагозащищенном корпусе). Видеоблоки моделей VBE и VBM являются универсальными (объединяют функции распознающей и обзорной видеокамеры) и предназначены одновременно как для распознавания государственных регистрационных знаков ТС, так и для записи обзорных видеокадров, и используется во всех исполнениях комплексов. Видеоблок модели VBX предназначен только для записи обзорных видеокадров и записи видео со звуком, и используется только в исполнениях 4 и 5. Цвет корпуса видеоблока модели VBM может быть черный или серебристый, или иной по заявке заказчика.

В исполнениях 1, 2, 4 и 5 поддерживается одновременное использование не более двух, в исполнении 3 - не более четырех видеоблоков модели VBE и/или VBM.

Составные части комплексов любого варианта исполнения размещаются внутри патрульного автомобиля. Видеоблок модели VBX и навигационная антенна могут быть размещены снаружи патрульного автомобиля.

Комплексы любого варианта исполнения предназначены для работы в течение ограниченного промежутка времени как в неподвижном состоянии (передвижной вариант размещения), так и в движении (мобильный вариант размещения).

Измерения скорости движения ТС по видеокадрам производятся комплексами всех исполнений, имеющими в составе видеоблоки модели VBE и/или VBM, оснащенные видеокамерами с объективами с фокусным расстоянием 35 и 50 мм.

Измерения расстояния от видеоблока комплекса до ТС, находящегося перед комплексом в одной полосе дороги производятся комплексами в неподвижном состоянии и в движении, имеющими в составе видеоблоки модели VBE и/или VBM, оснащенные видеокамерами с объективами с фокусным расстоянием 16 и 25 мм. Измерения расстояния по видеокадрам и измерения собственной скорости движения производятся комплексами исполнений 4 и 5. Сведения об основных характеристиках видеокамер и обозначениях видеоблоков модели VBE(VBM) приведены в паспорте комплексов.

Комплексы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса составных частей комплексов.

Маркировка наносится на этикетку, расположенную на тыльной стороне компьютерного блока, которая содержит наименование комплекса, наименование и модель компьютерного блока, заводской номер компьютерного блока, год изготовления и параметры электропитания комплексов, сокращенное наименование и страну изготовителя, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.

Заводской номер комплексов любого исполнения указывается в цифровом формате. Наименование, заводской номер и вариант исполнения комплекса указываются на этикетке и в паспорте на него, также в паспорте указываются модели и заводские номера всех составных частей из комплекта поставки.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Комплексы работают в автоматическом режиме без участия человека. Функционально комплексы применяются для распознавания ГРЗ ТС и фиксации нарушений правил дорожного движения (далее - ПДД) и нарушений в сфере благоустройства, связанные с размещением ТС, определенных в ТУ 4278-034-95195549-2022  (РСАВ.402100.034 ТУ), в том числе,

но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - нарушение правил, установленных для движения ТС в жилых зонах (в части измерений скорости);

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

• - выезд в нарушение ПДД на трамвайные пути встречного направления;

• - проезд под запрещающий знак;

• - движение во встречном направлении по дороге с односторонним движением;

• - выезд на встречную полосу дороги на железнодорожном переезде

• - движение задним ходом по автомагистрали;

• - движение задним ходом, где такие маневры запрещены;

• - движение по велосипедным или пешеходным дорожкам либо тротуарам;

• - движение по обочинам;

• - движение по разметке или разделительной полосе;

• - движение ТС по полосе для маршрутных ТС в нарушение ПДД;

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку ТС;

• - нарушение правил остановки или стоянки ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

• - нарушение правил остановки или стоянки ТС на тротуаре;

• - нарушение правил остановки или стоянки ТС;

• - остановка или стоянка на местах, отведенных для ТС инвалидов;

• - остановка или стоянка ТС в местах остановки маршрутных ТС или стоянки легковых такси либо ближе 15 м от мест остановки маршрутных ТС или стоянки легковых такси;

• - остановка или стоянка ТС на пешеходном переходе и ближе 5 м перед ним;

• - остановка или стоянка ТС на трамвайных путях либо остановка или стоянка ТС далее первого ряда от края проезжей части;

• - остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

• - остановка на железнодорожном переезде;

• - остановка ТС на полосе для маршрутных ТС в нарушение ПДД;

• - стоянка на железнодорожном переезде;

• - фиксация нарушений в сфере благоустройства, связанных с размещением ТС (в том числе, на платных городских парковках);

• - нарушение правил пользования внешними световыми приборами;

• - нарушение правил применения мотошлемов;

• - нарушение правил применения ремней безопасности;

• - нарушение правил пользования телефоном водителем ТС во время движения ТС;

• - нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

- нарушение требований об обязательном страховании гражданской ответственности владельцев ТС;

- движение на грузовом автомобиле с разрешенной максимальной массой более 3,5 тонн по автомагистрали далее второй полосы;

- непредоставление преимущества в движении транспортному средству с включенными специальными световыми и звуковыми сигналами.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и месторасположения ТС на дорожном полотне, данных нейросетевой видеоаналитики, информации, полученной по запросам к внешним базам данных.

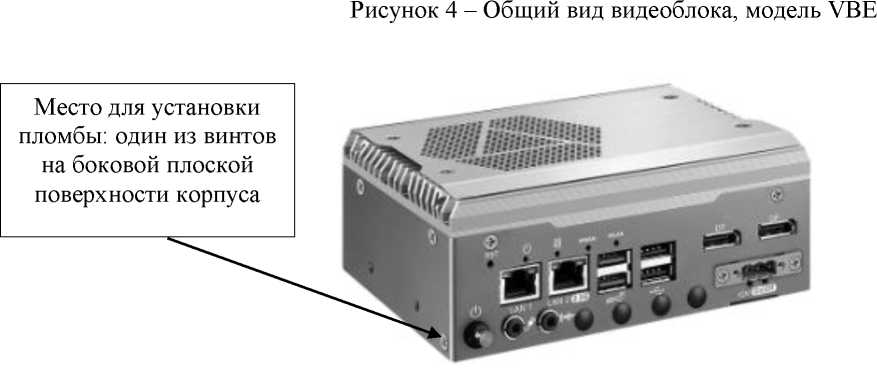

Общий вид составных частей комплексов с указанием мест для установки пломбы, пример маркировки составной части комплексов и обозначение места для нанесения знака утверждения типа приведены на рисунках 1 - 9.

Место для установки пломбы один из винтов на тыльной стороне корпуса

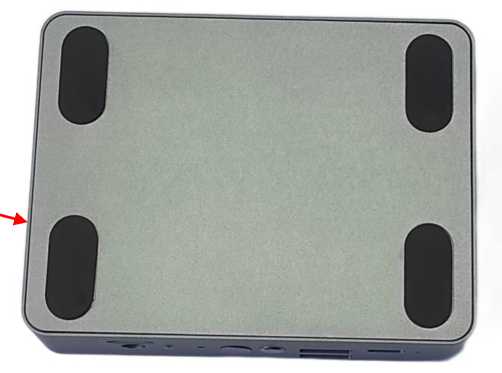

Рисунок 1 - Общий вид компьютерного блока, модель SP-E

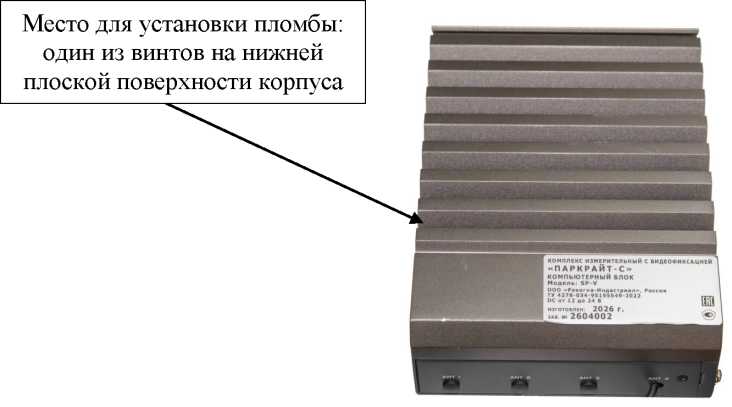

Рисунок 2 - Общий вид компьютерного блока, модель SP-V

Место для установки пломбы: один из винтов на нижней плоской поверхности корпуса промышленного компьютера (внутри шкафа)

Рисунок 3 - Общий вид компьютерного блока, модель SP-X

Рисунок 5 - Общий вид компьютерного блока, модель SP-V2

Место для установки пломбы: один из винтов на боковой плоской поверхности корпуса

Рисунок 6 - Общий вид компьютерного блока, модель SP-V3

Рисунок 7 - Общий вид видеоблока, модель VBX

Рисунок 8 - Общий вид видеоблока, модель VBM

DC от 12 до 24 В

утверждения типа

Рисунок 9 - Пример маркировки составной части комплексов и обозначение места для нанесения знака утверждения типа и заводского номера

Специальное программное обеспечение «АвтоУраган®» (далее - ПО), используемое на комплексах, может работать как под управлением ОС «Windows» так и ОС семейства «Linux», и предназначено для управления процессом измерений, обработки полученных данных, хранения и передачи информации, распознавания и определения государственной принадлежности ГРЗ ТС, подсчета количества ТС и определения их типов, контроля интенсивности движения, распознавания марки, модели и цвета ТС, выявления транзитного транспорта по ГРЗ.

ПО разделено на метрологически значимую и метрологически незначимую части.

Метрологически значимая часть ПО состоит из специальных программных модулей, устанавливаемых на компьютерном блоке любой модели, в количестве, зависящем от комплектности комплексов:

• - модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC (SU);

• - модуль «Измерение скорости по видеокадрам» обеспечивает измерения скорости движения ТС в зоне контроля по видеокадрам без необходимости предварительной градуировки;

• - модуль «Измерение значений координат» обеспечивает определение значений текущих координат места расположения комплексов в плане.

• - модуль «Измерение собственной скорости движения» обеспечивает определение скорости движения комплекса по данным от навигационного приемника.

• - модуль «Измерение расстояний по видеокадрам» обеспечивает измерение расстояния от видеоблока комплекса до ТС, находящегося перед комплексом в одной полосе дороги.

• - модуль «Измерение интервалов времени» обеспечивает измерение временных интервалов между фиксациями, полученными, в том числе, при совместной работе нескольких комплексов.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

типографским способом на титульные листы паспорта и руководства по эксплуатации комплекса и на этикетку на корпусе компьютерного блока.

Таблица 4 - Комплектность комплексов

*Примечание: в составе комплекса обязательно должен быть один видеоблок модели VBE или VBM

приведены в разделе 1 «Описание и работа» документа РСАВ.402100.034 РЭ «Комплекс измерительный с видеофиксацией «ПаркРайт-С». Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.1.2, 12.42.1, 12.42.2, 12.43

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 7.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

ТУ 4278-034-95195549-2022 (РСАВ.402100.034 ТУ) Комплекс измерительный с видеофиксацией «ПаркРайт-С». Технические условия
