Номер по Госреестру СИ: 79217-20
79217-20 Расходомеры-счетчики вихревые
(88)
Назначение средства измерений:
Расходомеры-счетчики вихревые серии 88 (далее - расходомеры-счетчики)
предназначены для измерения объемного и массового расхода, объема и массы газа, водяного пара и жидкости.
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1
Программное обеспечение
Программное обеспечение расходомеров-счетчиков (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть
Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета скорости, объема, массы, объемного и массового расхода, температуры, и выводит соответствующие значения по выходным сигналам и на индикатор (опция).
Метрологически значимая часть программного обеспечения расходомеров-счетчиков и измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью перемычки. Конструкция расходомеров-счетчиков исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
8800 HART |
8800 Foundation Fieldbus |
8800 Modbus |
Номер версии (идентификационный номер) ПО |
Не ниже 5.2.5 |
Не ниже 9.1.4 |
Не ниже 1.0 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым серии 88Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы «Micro Motion Inc.», США
Поверка
Поверкаосуществляется по документу МП 208-059-2019 «ГСИ. Расходомеры-счетчики вихревые серии 88. Методика поверки», утвержденному ФГУП ВНИИМС 20.12.2019 г.
Основные средства поверки:
-
- установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,4 до 2000 м3/ч, пределы допускаемой относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
-
- установка поверочная 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения объемного расхода воздуха от 1,4 до 20000 м3/ч, пределы допускаемой относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Micro Motion Inc.», США
Адрес: 12001, Technology Drive, Eden Prairie, MN 55344 USA
Производственные площадки: «Emerson Process Management Flow Technologies Co, Ltd», Китай
Адрес производства: 111, Xing Min South Road, Jiangning District, Nanjing, Jiangsu Province, 211100
«Emerson SRL», Румыния
Адрес производства: Str. Emerson nr.4, Cluj-Napoca, 400641
«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика Адрес производства: Ave. Miguel de Cervantes No. 111, Complejo Industrial Chihuahua, Chihuahua, Mexico, 31136
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») Адрес производства: 454003, г. Челябинск, проспект Новоградский, д. 15
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5, эт. 4, ком. 7Б
Тел.: +7 (495) 995-95-59, факс: +7 (495) 424-88-50,
E-mail: info.ru@emerson.com
Web-сайт: www.emerson.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия расходомеров-счетчиков вихревых серии 88 основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования вихрей, можно рассчитать среднюю скорость потока и пропорциональный ей расход среды.
Расходомеры-счетчики состоят из первичного преобразователя (проточной части, далее сенсор) и электронного блока (преобразователя), формирующего выходные сигналы, соответствующие измеренным величинам:
-
- объему (объемному расходу), в том числе приведенным к стандартным или нормальным условиям;
-
- массе (массовому расходу);
-
- температуре (опционально, для исполнения со встроенным температурным
преобразователем).
Электронный блок (преобразователь) имеет аналоговые (токовый, частотноимпульсный) и/или цифровые (по протоколам HART, Foundation Fieldbus, Modbus) выходные сигналы.
Расходомеры-счетчики имеют следующие исполнения:
8800DW - бесфланцевый;
8800DF - фланцевый;
8800DR - со встроенными коническими переходами (только фланцевого типа);
8800DD - сдвоенный (только фланцевого типа).
8800DQ - с четырьмя преобразователями (только фланцевого типа).
Расходомеры-счетчики имеют исполнение со встроенным в тело обтекания сенсором температуры (термопара тип-N).
Расходомеры-счетчики выпускаются в общепромышленном и взрывобезопасном исполнении.
Электронный блок (преобразователь) может монтироваться отдельно от первичного преобразователя, с которым соединяется кабелем.
Расходомеры-счетчики могут применяться в системах учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности, в том числе для коммерческого учета.
Общий вид расходомеров-счетчиков представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки отсутствует.

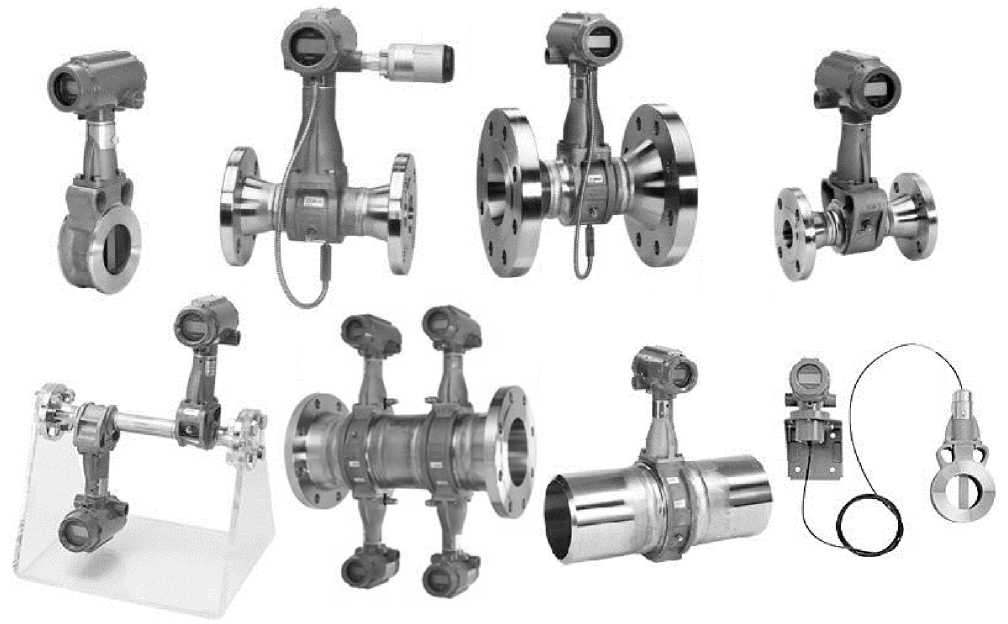

Рисунок 1 - Общий вид расходомеров-счетчиков
Таблица 4 - Комплект поставки
Наименование |
Примечание |
Расходомер-счетчик вихревой серии 88 |
В соответствии с заказом |
Руководство по эксплуатации (установке и настройке) |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Паспорт |
1 экз. |
Методика поверки МП 208-059-2019 |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение |
Диаметр условный, DN |
от 15 до 350 |
Диапазон измерений объемного расхода, м3/ч:
Диапазон измерений массового расхода водяного пара, кг/ч |
От 0,4 до 2002 От 1,4 до 20016 От 5,8 до 355968 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 5 V %2)
|
±0,65 ±1,0 ±1,0 ±1,35 ±2,0 ±6,0 |
Пределы допускаемой абсолютной погрешности измерения температуры среды (T) встроенным датчиком температуры, °С3) |
±1,2 или ±0,004 xT4) |
Диапазон измерения температуры встроенным датчиком температуры, °С |
от -40 до +427 |
Пределы допускаемой относительной погрешности измерений массового расхода (массы), %
|
± 2 ± 0,75) |
Пределы допускаемой основной приведенной погрешности преобразования расхода в токовый выходной сигнал, % |
± 0,025 |
Пределы допускаемой дополнительной приведенной погрешности преобразования расхода в токовый выходной сигнал, вызванной изменением температуры окружающей среды от (25 ± 5) °С до температуры в диапазоне от -50°С до +85°С, на каждые 10°С, % |
±0,01 |
Максимальное давление рабочей среды, МПа |
42 |
Температура измеряемой среды, °С |
от -201 до +427 (+4506)) |
Приведен максимальный диапазон измерения при измеряемой среде водопроводная вода, воздух и водяной пар соответственно в нормальных условиях, величина измеряемого расхода на объекте определяется DN, измеряемой средой и условиями процесса;
|
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Выходные сигналы |
от 4 до 20 мА, от 0 до 10 кГц, HART, Foundation Fieldbus, Wireless HART, Modbus |
Степень защиты |
IP66 |
Напряжение питания постоянного тока, В |
от 10,8 до 42,0 |
Потребляемая мощность, Вт, не более |
1 |
Габаритные размеры, мм, не более |
950x774x585 |
Масса, кг, не более |
500 |
Условия эксплуатации: температура окружающей среды, °С7) относительная влажность, % |
от -60 до +85 до 95 |
Наработка на отказ, ч, не менее |
100 000 |
Средний срок службы, лет, не менее |
30 |
7) При значении температуры окружающей среды ниже минус 20 °С, дисплей электронного преобразователя сохраняет работоспособность при возможном снижении контрастности при чтении. |
