МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 апреля 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ТП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

I-                         ⁷

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код харак тера произ- вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации про-из вод-ства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Газоанализаторы кислорода

Rapidox

С

85339-22

21013674,21013670

Фирма "Cambrige Sensotech Limited", Великобритания

Фирма "Cambrige Sensotech Limited", Великобритания

ОС

МП- 383/11 2021

1 год

Акционерное общество "Гра-сис" (АО "Гра-сис"), г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

19.11.2021

2.

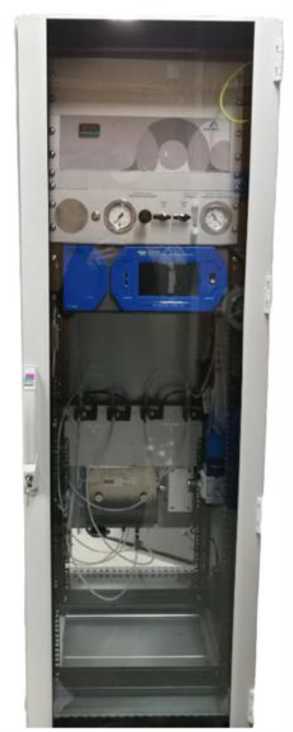

Системы газового анализа

CEMS- DIL-TRS

С

85340-22

2017/03-01; 2017/03-02

Общество с ограниченной ответственностью "Синтрол" (ООО "Син-трол"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Син-трол" (ООО "Синтрол"), г. Санкт-Петербург

ОС

МП- 347/08 2021

1 год

Общество с ограниченной ответственностью "Синтрол" (ООО "Син-трол"), г. Санкт-Петербург

ООО "ПРОММАШ ТЕСТ", г. Москва

15.10.2021

3.

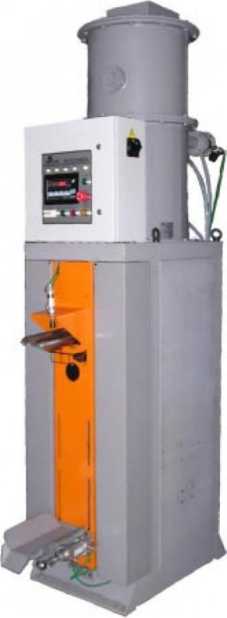

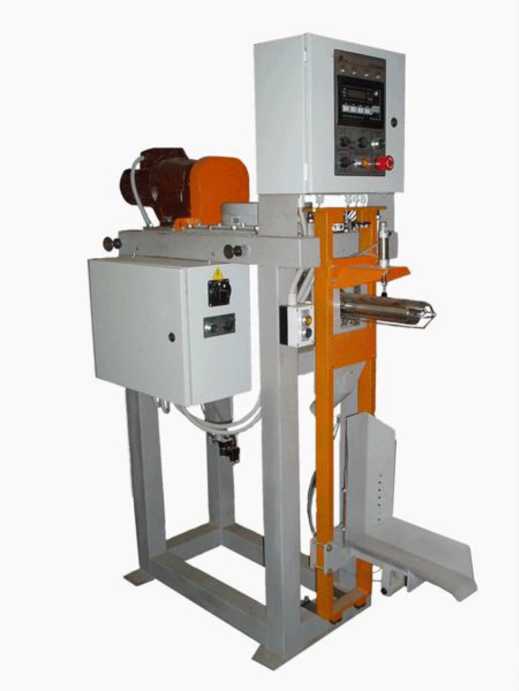

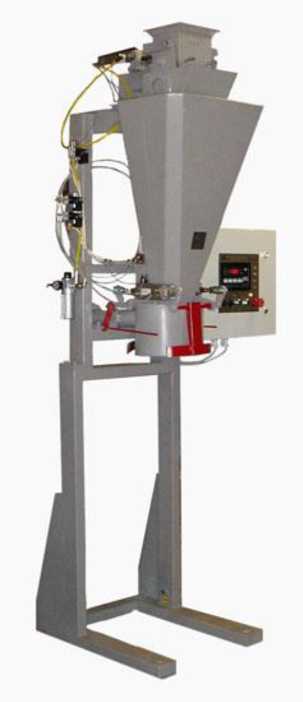

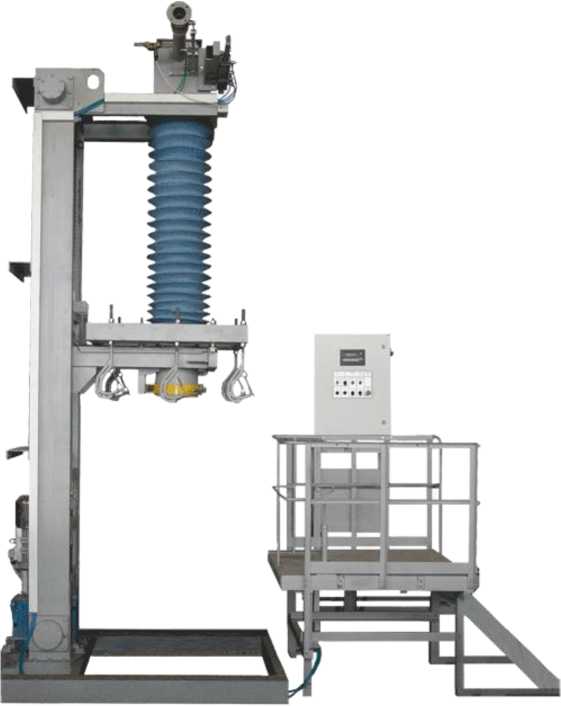

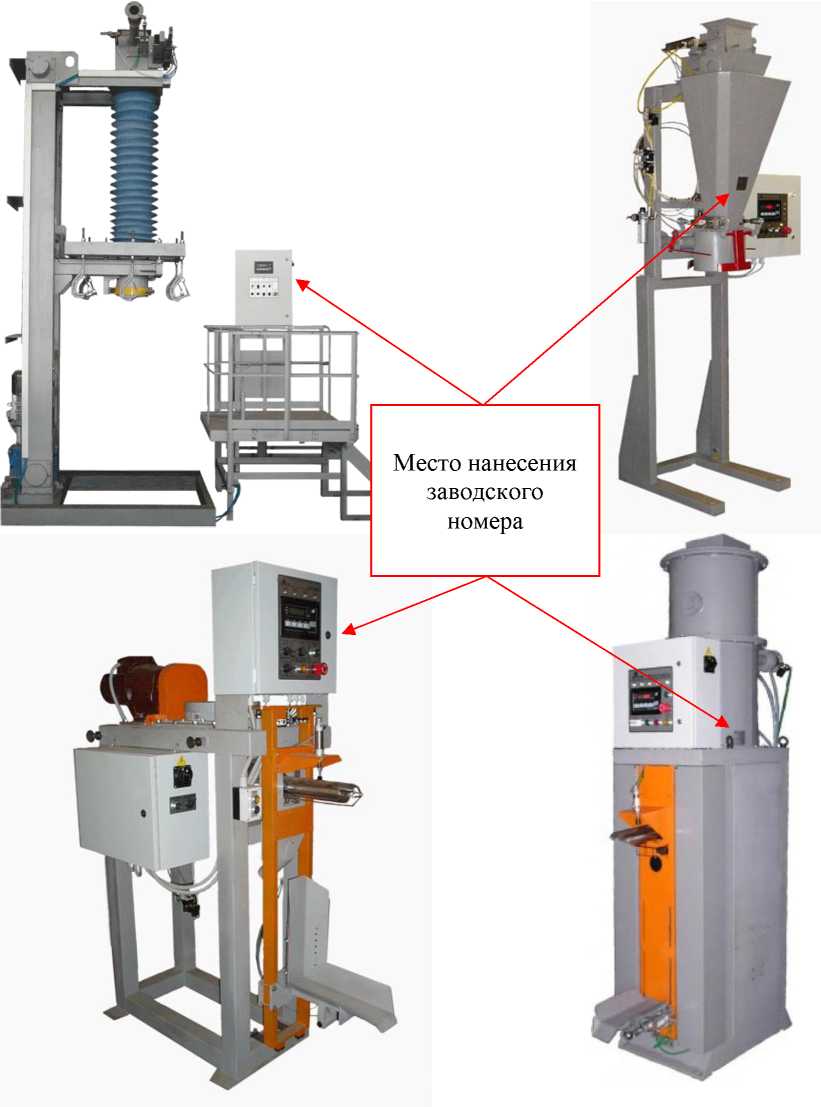

Дозаторы весовые по-луавтомати-ческие

АГРО- ПРО

С

85341-22

202А, 203А

Общество с ограниченной ответственностью "АГРО-ПРО" (ООО "АГРОПРО"), г. Ярославль

Общество с ограниченной ответственностью "АГРО-ПРО" (ООО "АГРОПРО"), г. Ярославль

ОС

ГОСТ 8.523-2014

1 год

Общество с ограниченной ответственностью "АГРО-ПРО" (ООО "АГРОПРО"), г. Ярославль

ООО "ПРОММАШ ТЕСТ", г. Москва

19.01.2022

4.

Анализаторы воды

TrueSens e for Cooling

С

85342-22

20022397, 20022439

Фирма "Suez Analytical Instruments", США

Фирма "Suez Analytical Instruments", США

ОС

МП 93241-2021

1 год

Общество с ограниченной ответственностью "СУЕЗ Уо-тер Технолод-жис энд Солю-шенз Рус" (ООО "СУЕЗ Уотер Технолоджис энд Солюшенз Рус"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Екатеринбург

22.12.2021

5.

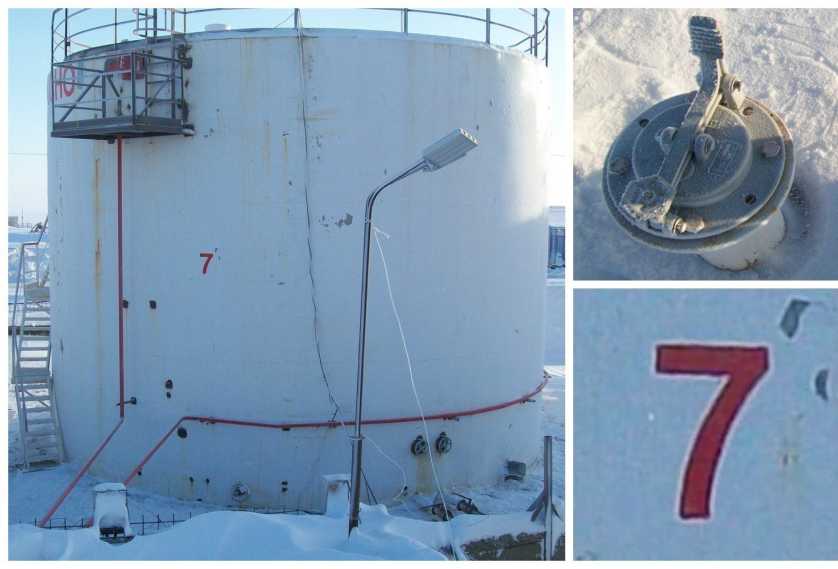

Резервуары стальные вертикальные цилиндрические

РВС- 1000

Е

85343-22

4, 7

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

АО "Метролог", г. Самара

28.09.2021

6.

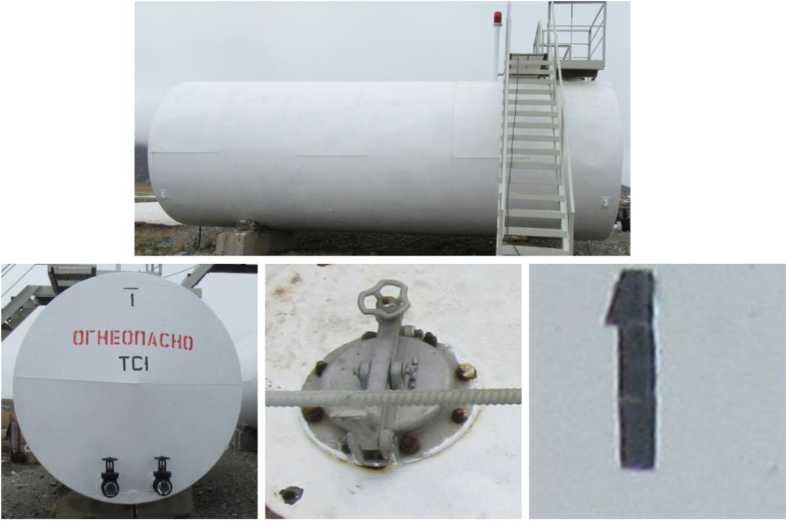

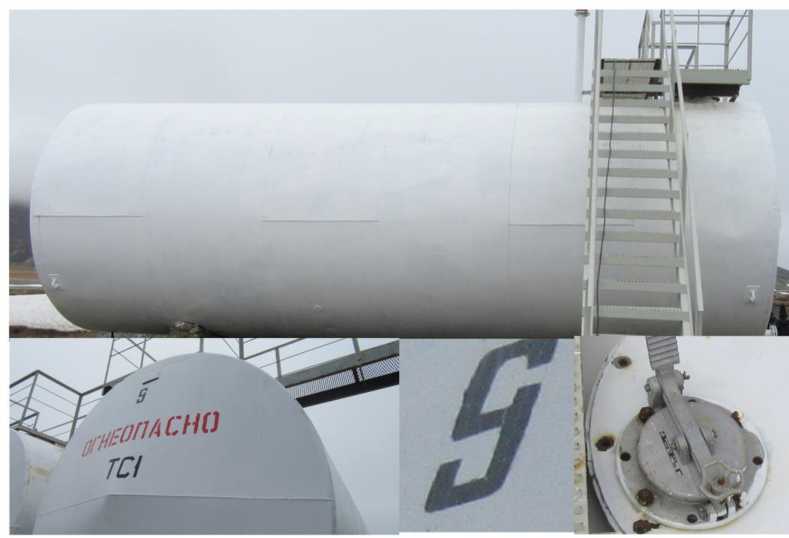

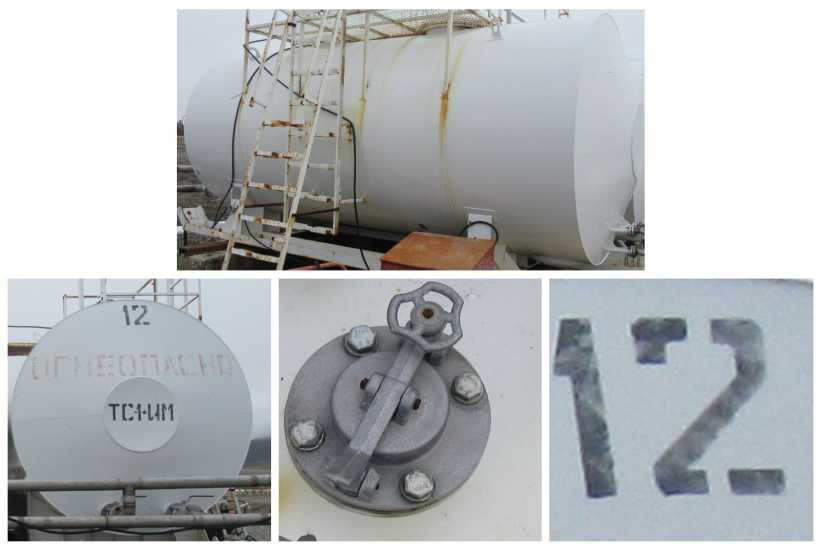

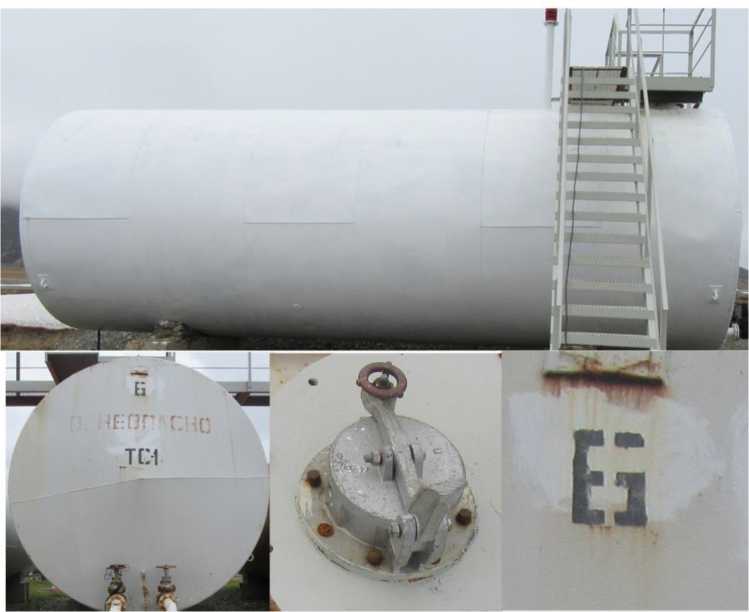

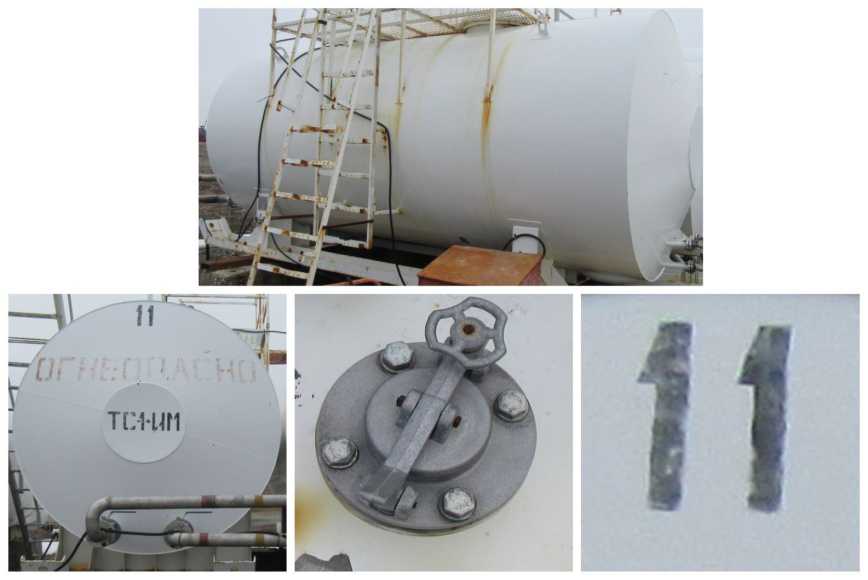

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

85344-22

РГС-15 (№№ 11, 12), РГС-75 (№№ 1, 2, 6, 7, 8, 9, 10)

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

АО "Метролог", г. Самара

28.09.2021

7.

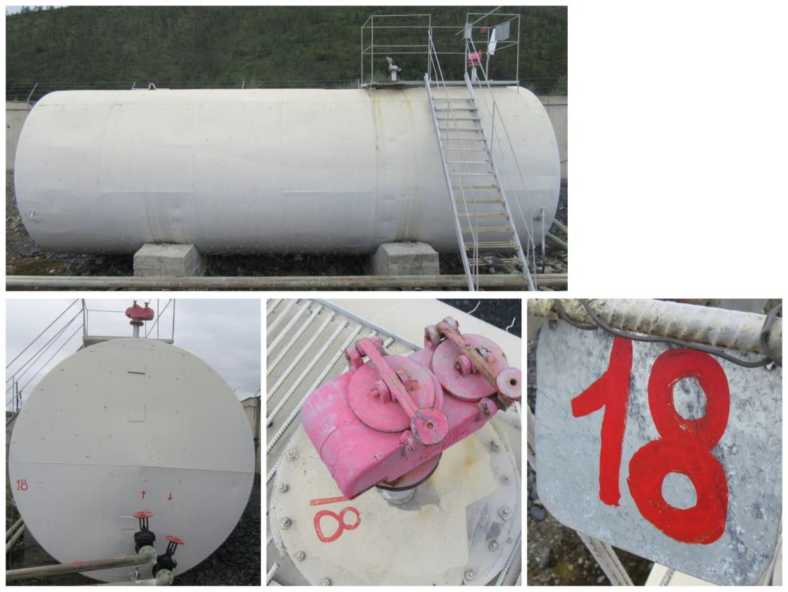

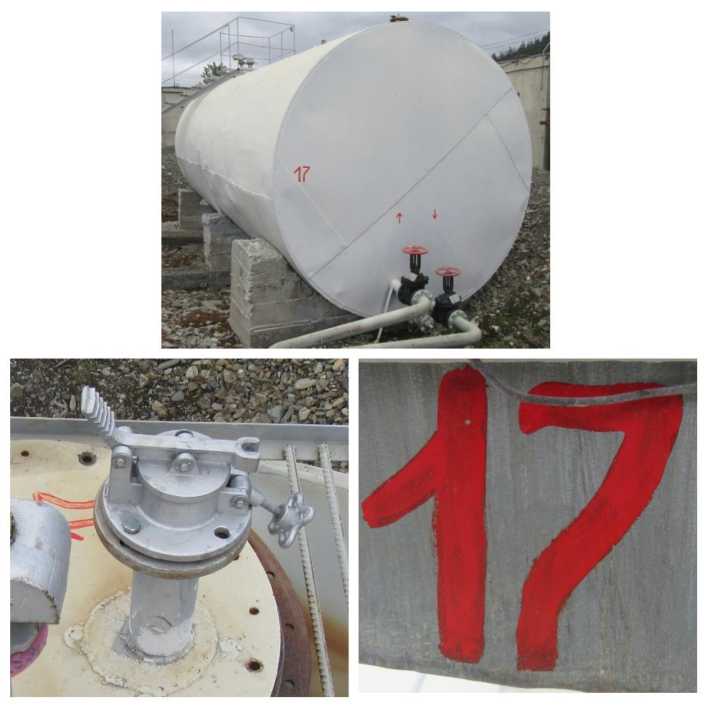

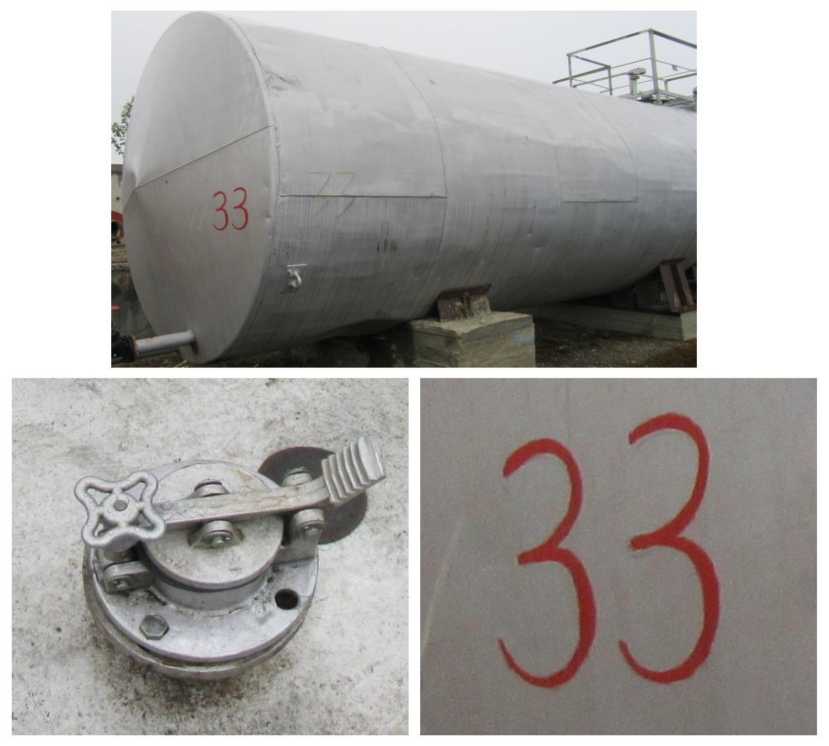

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

85345-22

РГС-50 (№№ 17, 25), РГС-75 (№№ 18, 33, 34)

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

АО "Метролог", г. Самара

28.09.2021

8.

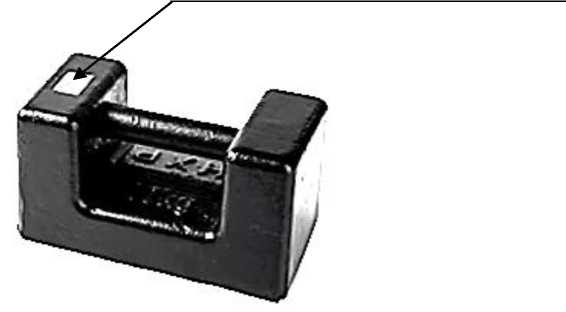

Гири массой 20 кг класса точности М1

Обозначение отсутствует

С

85346-22

00111

Компания Yantai Jiajia Instrument Co., Ltd., Китай

Компания Yantai Jiajia Instrument Co., Ltd., Китай

ОС

ГОСТ OIML R 111-1-2009 Приложе ние ДА

1 год

Общество с ограниченной ответственностью "Мир Весов" (ООО "Мир Весов"), г.

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

22.02.2022

Москва

9.

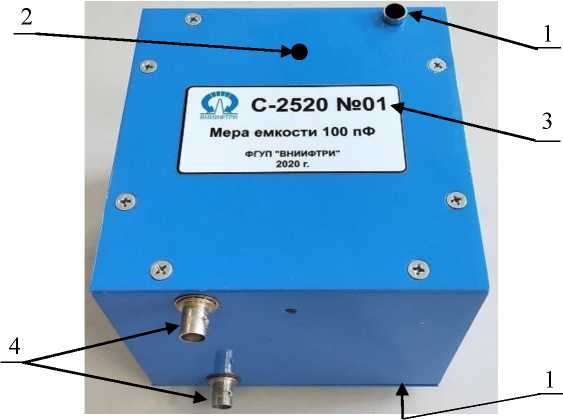

Мера электрической емкости

C-2520

Е

85347-22

01

Федеральное Государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" ЗападноСибирский филиал (ЗападноСибирский филиал ФГУП "ВНИИФТРИ"), г. Новосибирск

Федеральное Государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" ЗападноСибирский филиал (За-падно-Сибирский филиал ФГУП "ВНИИФТРИ" ), г. Новосибирск

ОС

ГОСТ 8.255-2003

1 год

Федеральное Государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" ЗападноСибирский филиал (ЗападноСибирский филиал ФГУП "ВНИИФТРИ"), г. Новосибирск

ЗападноСибирский филиал ФГУП "ВНИИФТРИ" , г. Новосибирск

23.04.2021

10.

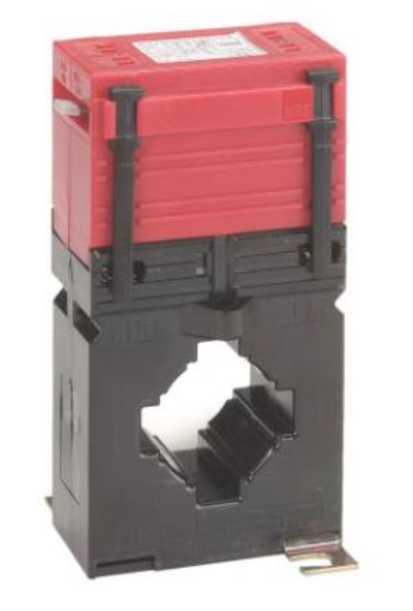

Преобразователи измерительные силы переменного тока

NMC-R

С

85348-22

21/2004; 21/2122; 21/2006

Фирма "MBS AG", Германия

Фирма "MBS AG", Германия

ОС

МИ 1570 86

4 года

ООО "ЭТК "Джоуль", г. Москва

ФГБУ "ВНИИМС", г. Москва

07.12.2021

11.

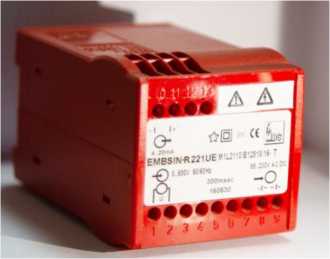

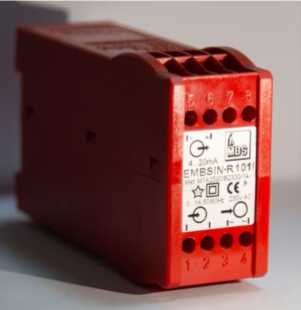

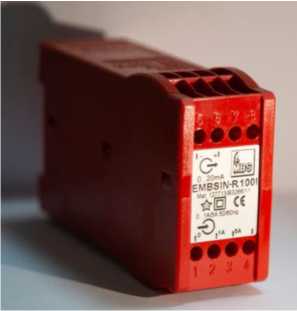

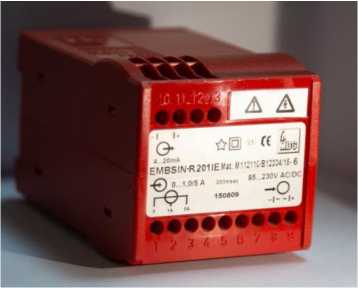

Преобразователи измерительные

EMBSIN -R

С

85349-22

B1422/14-1; B3342/13-1; B10979/18-37

Фирма "MBS AG", Германия

Фирма "MBS AG", Германия

ОС

МИ 1570 86

4 года

ООО "ЭТК "Джоуль", г. Москва

ФГБУ "ВНИИМС", г. Москва

09.12.2021

12.

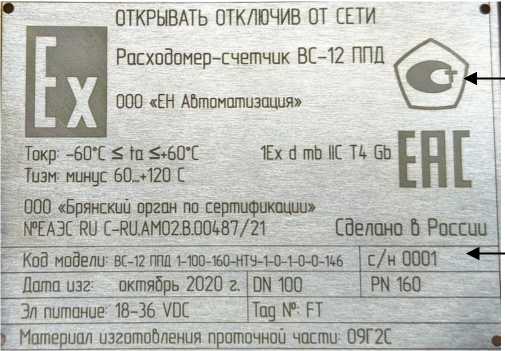

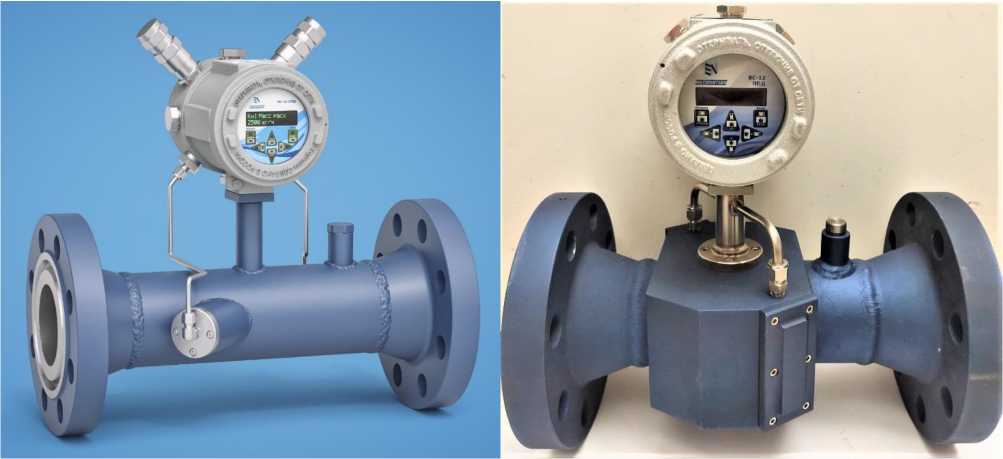

Расходомеры-счетчики

"ВС-12 ППД"

С

85350-22

0001, 0002

Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация"), г. Москва

Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация"), г. Москва

ОС

МП 3101/13112292022

4 года

Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация"), г. Москва

ООО ЦМ "СТП", г. Казань

31.01.2022

13.

Система измерений количества и

Обозна чение отсут-

Е

85351-22

245

Акционерное общество "Оренбург-

Акционерное общество "Оренбург-

ОС

МП 1353 9-2021

1 год

Общество с ограниченной ответственно-

ВНИИР - филиал ФГУП "ВНИИМ им.

24.12.2021

показателей качества нефти № 245 ПСП "Кро-товка"

ствует

нефть" (АО "Оренбургнефть"), Оренбургская обл., г. Бузулук

нефть" (АО "Оренбургнефть"), Оренбургская обл., г. Бузулук

стью "Научнопроизводственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), Республика Башкортостан, г. Уфа

Д.И. Менделеева", Республика Татарстан, г. Казань

14.

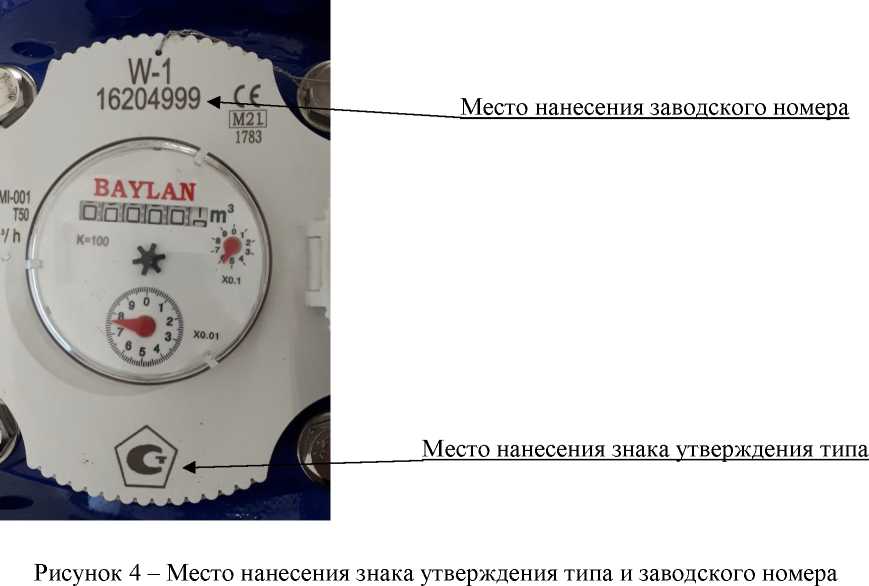

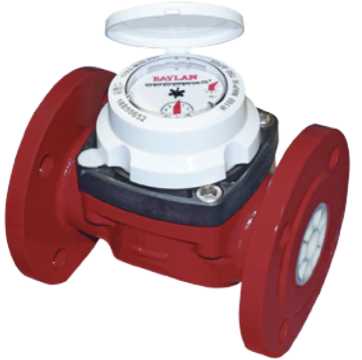

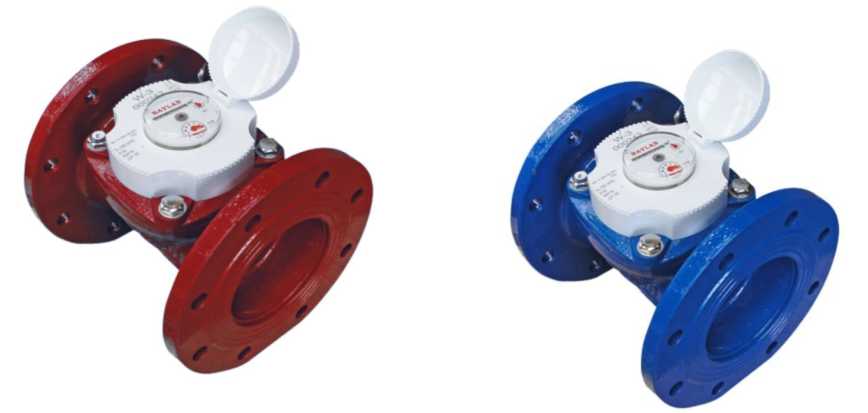

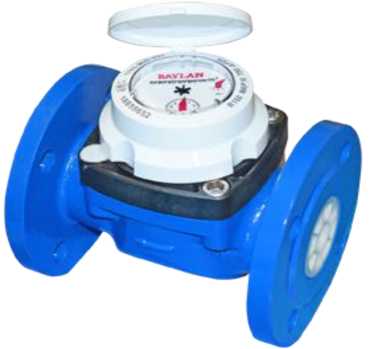

Счетчики холодной и горячей воды турбинные

BAYLA N

С

85352-22

16204999, 16244445, 18249446

"BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI.", Турция; Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙ-ЛАН-РУС"), г. Орел

"BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. STI.", Турция

ОС

МИ 1592 2015

6 лет

Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙЛАН-РУС"), г. Орел

ФГБУ "ВНИИМС", г. Москва

01.03.2022

15.

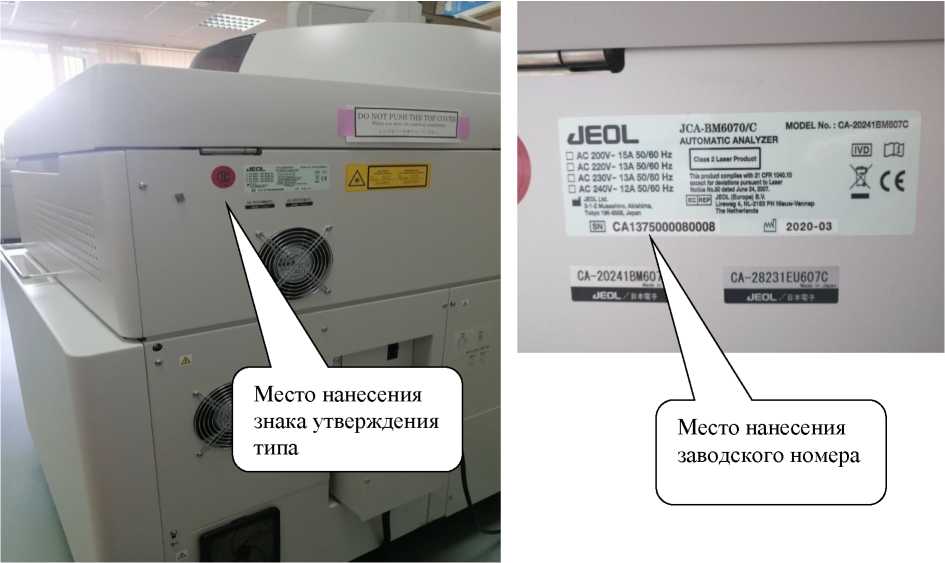

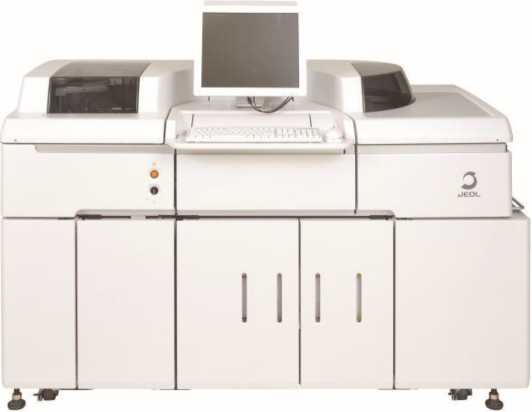

Анализаторы автоматические биохимические

BioMaje sty JCA- BM6070/ C

С

85353-22

СА1375000080008

Компания "JOEL Ltd.", Япония

Компания "JEOL Ltd.", Япония

ОС

МП-2440018-2021

1 год

Акционерное общество "ДИАКОН" (АО "ДИАКОН"), г. Пущино, Московская область

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

24.11.2021

16.

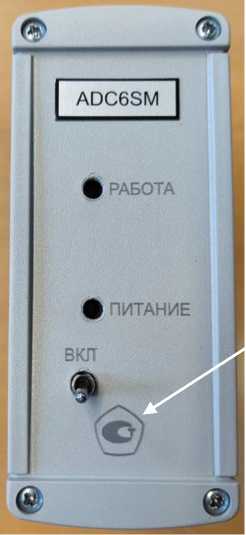

Модули ввода аналоговых сигналов шестиканальные

ADC6S M

С

85354-22

001, 002, 004

Общество с ограниченной ответственностью "Сектор" (ООО "Сектор"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Сектор" (ООО "Сектор"), г. Санкт- Петербург

ОС

СЕМШ10.1 109 МП

6 лет

Общество с ограниченной ответственностью "Сектор" (ООО "Сектор"), г. Санкт-Петербург

ФБУ "Тест-С.-Петербург", г. Санкт-Петербург

15.06.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85339-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы кислорода Rapidox

Назначение средства измерений

Газоанализаторы кислорода Rapidox (далее по тексту - газоанализаторы) предназначены для измерения объемной доли кислорода в воздухе, инертных газовых смесях, включая азот, дымовых и технологических газах.

Описание средства измерений

Принцип действия газоанализаторов основан на том, что при температуре сенсора 650°C, диоксид циркония становится проводником ионов кислорода, что приводит к тому, что между электродами, расположенными на внешних поверхностях диоксид-циркониевого сенсора при подаче на них напряжения, возникает ток, сила которого зависит от парциального давления кислорода в пробе. Напряжение вызывает электрический ток в цепи, который пропорционален концентрации кислорода в газе.

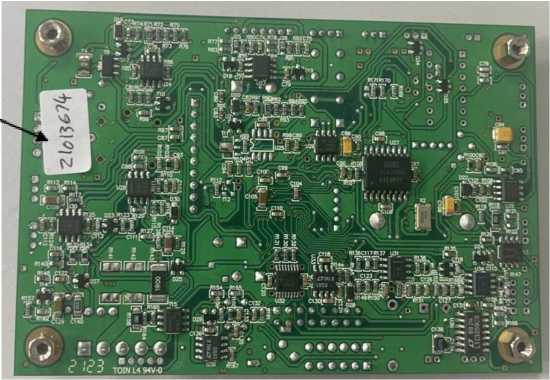

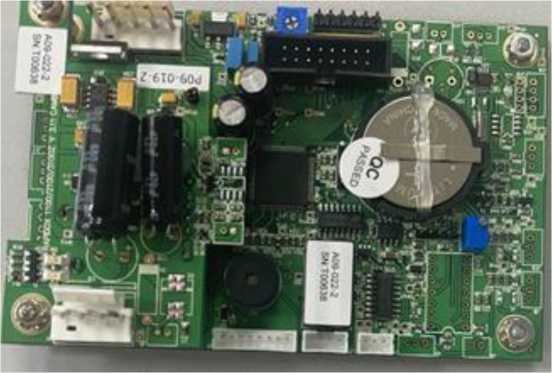

Газоанализаторы представляют собой сборную конструкцию, состоящую из двух составных частей, соединяемых электрокабелем: микропроцессорной автономной электронной платы (далее - плата) и газоаналитической ячейки (далее - датчик) с сенсором из диоксида циркония, и снабженную штуцерами, через которые осуществляется подача и сброс анализируемого газа. Газоаналитическая ячейка оснащена нагревательным элементом, обеспечивающим нагрев сенсора. Такая конструкция обеспечивает максимальную гибкость в при монтаже у конечного потребителя газоанализатора. Плата оснащена монтажными отверстиями и клеммными разъемами: для подключения электропитания (24 В постоянного тока) платы и нагревателя; для получения входного сигнала от ячейки датчика и для подачи выходного сигнала платы.

Значение измеренной концентрации преобразуется в унифицированный выходной аналоговый сигнал постоянного тока от 4 до 20 мА. Доступная длина кабеля - до 25 м с использованием опциональных удлинителей.

Газоанализаторы обеспечены набором функций, включая программируемые цепи аварийной сигнализации, программируемые аналоговые выходы (от 4 до 20 мА и от 0 до 5 В) в диапазоне показаний объемной доли кислорода), связь RS232 и Modbus, а также полное программное обеспечение (приложение для ПК, либо с подключением опционально поставляемого производителем дисплея и клавиатуры) для связи / регистрации данных, настройки.

Газоанализаторы Rapidox имеют опции для считывания показаний датчиков давления, вакуума и точки росы (H2O). Другие показания могут быть адаптированы по запросу.

Газоанализаторы имеют одну модификацию: Rapidox 2100Z-OEM-RSB - базовая монтажная плата на плоском основании без дисплея и клавиатуры, монтируется на DIN-рейку. Газоанализаторы являются одноканальными, диапазоны измерений могут быть сгенерированы от 0,0001 до 0,001; от 0,001 до 0,1 и от 0,1 до 100 %.

Способ отбора пробы - проточное подключение ячейки датчика к источнику анализируемого газа.

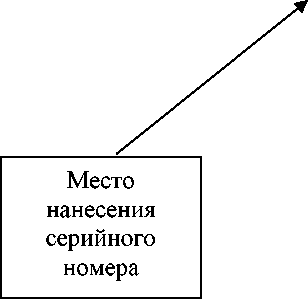

Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится с помощью наклейки на плату в виде цифрового обозначения. Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Опломбирование от несанкционированного доступа не предусмотрено, конструкция газоанализатора исключает несанкционированный доступ к настройкам. Общий вид газоанализаторов представлен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем специально для измерений концентрации кислорода и обеспечивает выполнение следующих основных функций:

• - передачу измерительной информации от первичного измерительного преобразователя (сенсора) ко вторичному измерительному преобразователю (процессору обработки информации);

• - обработку измерительной информации, поступающей от сенсора, в процессоре обработки информации;

• - формирование аналоговых токовых выходных сигналов измерительной информации;

• - самодиагностику аппаратной части газоанализаторов;

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

- вычисление значений концентрации кислорода в анализируемой газовой смеси;

- сравнение результатов текущей и предыдущей калибровок с последующим изменением параметров измерений концентрации кислорода в анализируемой газовой смеси.

Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Rapidox RSB Firmware
Номер версии (идентификационный номер) ПО, не ниже	FW 02.01.47.25I5
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений концентрации	от 0,0001	от 0,001	от 0,1	св. 20 до 100
кислорода, %	до 0,001	до 0,1	до 20 включ.	включ.
Пределы допускаемой относительной погрешности измерений концентрации кислорода, %	± 10	± 5	± 5	± 1
Дискретность отчёта измерений концентрации, %	0,00001	0,0001	0,01	0,1
Время установления показаний (90% отклика), не более, с			4

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширина х длина х высота), мм, не более:	105х75х40
Масса, кг, не более:	0,5
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от +5 до +35 95, без конденсации от 80 до 120
Параметры электрического питания: - напряжение питания постоянного тока, В	24
Потребляемая мощность, В^А, не более	20
Время прогрева при 20 оС, не более, с	60
Выходной сигнал напряжения постоянного тока, В	от 0 до 5
Выходной сигнал силы постоянного тока, мА	от 4 до 20
Расход газа в ячейку датчика, л/мин	4
Максимальная температура газа в датчике, °C	650
Максимальное давление в датчике, МПа	1,0
Длина кабеля датчика*, м	2
Средняя наработка на отказ, ч, не менее	17000
Средний срок службы, лет, не менее	10
*до 25 по запросу

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений*

Таблица 4 - комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор кислорода Rapidox	-	1 шт.
Руководство по эксплуатации	-	1 шт.
по запросу опционально могут быть поставлены: - блок питания, устанавливаемый на DIN-рейку; - датчики: давления, вакуума, точки росы; - фильтры входящего газа в ячейку: фильтр тонкой очистки для удаления 99.99% частиц > 0.1цт, фильтр-водоотделитель, фильтр PTFE: для удаления агрессивных газов, углеродная ловушка для поглощения ЛОС, мембранный фильтр для очистки от водяного пара, дисплей для настройки и приложение для работы газоанализатора с ПК.

Сведения и методиках (методах) измерений приведены в Руководстве по эксплуатации п. 2.8.

Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода Rapidox

Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы «Cambrige Sensotech Limited»

Изготовитель

Фирма «Cambrige Sensotech Limited», Великобритания

Адрес: Unit 29 Stephenson Road, St Ives, CAMBS, PE27 3WJ, United Kingdom

Телефон: +44 (0)1480 462142

E-mail: info@cambridge-sensotec.co.uk

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85340-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы газового анализа CEMS-DIL-TRS

Назначение средства измерений

Системы газового анализа CEMS-DIL-TRS (далее - системы) предназначена для:

• - непрерывных автоматических измерений объемной доли восстановленной серы (TRS) в промышленных выбросах и технологических газовых смесях.

• - сбора, обработки визуализации полученных данных.

• - передачи по запросу накопленных данных на внешний компьютер (сервер) по проводному каналу связи.

Описание средства измерений

Принцип действия системы основан на методе ультрафиолетовой флуоресценции. Система представляет собой измерительный газоаналитический комплекс, смонтированный в шкаф, при необходимости оборудованный кондиционером для поддержания нормальных условий измерений внутри шкафа, блоком разбавления и системой пробоотбора, пробоподготовки и газоанализатором Т100.

Результаты измерений выводятся на управляющий компьютер в аналоговом или цифровом виде на внешнее устройство сбора данных или в пункт сбора данных (центр мониторинга).

Система имеет следующие выходные сигналы:

• -    аналоговые выходы по току (4-20) мА, (0-20) мА, (2-20) мA или по напряжению (0-0,1) В, (0-1) В, (0-5) В, (0-10) В (по запросу);

• -    цифровые выходы RS-232 и/или RS-422/485, Ethernet;

• -    релейные выходы аварийных сигналов (по запросу).

Общий вид системы представлен на рисунке 1.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся на нижней панели системы. Пример маркировочной таблички представлен на рисунке 2.

Нанесения знака поверки на систему не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Л

SINTROL

_______________Система гаюиото ■■нални» CCMS-DIL-TR5

За». Nt

Тсмпсрвт^рй окружающей среды: *$,,.*40Х

Неки ин аль ног мапряж.ение: 220 В

Номинальная мощность: 0,85 нВг (Беа кондиционера^

Масса: 180 нг

Дата выпуска:

Рисунок 2 - Пример маркировочной таблички

Программное обеспечение

Системы имеют метрологически значимое встроенное программное обеспечение «APICom» (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции: обработка измерительных сигналов с фотоприемника, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой системы.

Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	APICom
Номер версии (идентификационный номер) ПО, не ниже	1.0.3
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности, %
			привед ённая1)	относит ельная
TRS или TRS в пересчете на SO2	от 0 до 500 млн 1	от 0 до 0,5 млн-1 включ.	± 20	-
		св. 0,5 до 500 млн-1	-	± 20
1) - приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности при измерении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов основной погрешности	±0,2
Суммарная абсолютная дополнительная погрешность от влияния не измеряемых компонентов, млн-1, не более	0,03

Таблица 4 - Основные технические характеристики системы

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	230 ± 23 50 ± 1
Потребляемая мощность, кВт, не более	4
Габаритные размеры (ШхДхВ), мм, не более	1800 х 600 х 800
Масса, кг, не более	150
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа	от + 5 до + 40 95 от 87 до 113

Знак утверждения типа

наносится на титульный лист паспорта системы типографским способом.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система газового анализа CEMS-DIL-TRS: - Шкаф газоаналитический - Кондиционер шкафа газоаналитического1) - Зонд пробоотборный1) - Обогреваемая линия с контроллером1) - Блок разбавления пробы - Конвертер TRS - Скруббер SO2 - Газоанализатор Т100		1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
1) - поставляются по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 4 документа «Системы газового анализа CEMS-DIL-TRS. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к системам газового анализа CEMS-DIL-TRS

Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 26.51.53-001-87436134-2021. Системы газового анализа CEMS-DIL-TRS. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Синтрол»

(ООО «Синтрол»), г. Санкт-Петербург, ИНН 7839391453

Адрес: 196158, г. Санкт-Петербург, Дунайский просп. 13, корп. 1, офис 408

Телефон: +7 812-448-6083

Web-сайт: www.sintrol.com

E-mail: spb@sintrol.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85341-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые полуавтоматические АГРОПРО

Назначение средства измерений

Дозаторы весовые полуавтоматические АГРОПРО (далее по тексту - дозаторы) предназначены для дозирования сыпучего материала в клапанные мешки, открытые мешки, мягкие контейнеры и биг-бэги.

Описание средства измерений

Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики), возникающей под действием силы тяжести дозируемого вещества, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее по тексту - АЦП). Далее сигналы поступают в центральный блок устройства управления, где подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим определением значения массы взвешиваемого материала.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление затворами дозирующего устройства для формирования дозы материала.

Дозаторы выпускаются в модификациях ПУСК-7, УПТ-4, УПШ-6, УЗМК-4 отличающихся:

• - конструктивным исполнением;

• - метрологическими и техническими характеристиками;

• -  наличием дополнительного вспомогательного оборудования (зашивочная или запаивающая машинка, транспортер для отвода мешков из зоны дозирования, откидной рольганг, транспортер для отвода мешков из зоны дозирования, вибростол).

Конструктивно дозатор состоит из узла взвешивания и узла управления.

Узел взвешивания состоит из:

-грузоприемного устройства (далее по тексту - ГПУ), выполненного в виде весовой платформы опирающейся на один (модификации ПУСК-7, УПТ-4, УПШ-6), четыре (модификация УЗМК-4) весоизмерительных датчика Z6 производства "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай или "Hottinger Baldwin Messtechnik GmbH", Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 15400-13), и включающего грузовую платформу с роликами, зашивочной или запаивающей машинки, транспортера для отвода мешков из зоны дозирования, откидного рольганга, транспортера для отвода мешков из зоны дозирования, вибростола (в зависимости от дополнительного вспомогательного оборудования), опорную рамную конструкцию с устройством зацепа и раздува мешков;

• - питателя на металлической раме с частотно-регулируемым приводом, задающим производительность питателя (далее по тексту - питатель), в зависимости. Тип заполнения - сверху;

Узел управления состоит из контроллера AL2-24MR-D, производства «Mitsubishi electric corporation», Япония, прибора весоизмерительного Микросим, производства фирмы ООО НПП «Метра», Россия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 75654-19), совмещающей функции показывающего устройства, клавиатуры управления и выполняющего функции аналого-цифрового преобразования сигналов, их математической обработки, управления процессом дозирования, хранения параметров настройки и результатов измерений в энергонезависимой памяти, передачу информации по цифровым интерфейсам связи RS232/RS485.

Дозатор оснащен следующими устройствами и функциями в соответствии с ГОСТ 8.610-2012, приведенными в таблице 1.

Таблица 1 - Устройства и функции дозатора по ГОСТ 8.610-2012

Устройства и функции	Ссылка на пункт ГОСТ 8.610-2012
Грузоприемное устройство	2.2.1.2
Питатель	2.2.1.3
Устройство управления	2.2.1.4
Устройство задания массы дозы	2.2.1.6
Устройство, прерывающее подачу	2.2.1.7
Устройство установки нуля	2.2.4
Неавтоматическое устройство установки нуля	2.2.4.1
Полуавтоматическое устройство установки нуля	2.2.4.2
Автоматическое устройство установки нуля	2.2.4.3
Устройство начального установления на нуль	2.2.4.4
Устройство слежки за нулем	2.2.4.5
Устройство тарирования (устройство компенсирования массы тары)	2.2.5

Идентификационные данные маркировки наносятся на табличку закрепленную на весовом контроллере типографским методом.

На маркировочной табличке устройства управления указывается:

• - товарный знак и/или наименование предприятия-изготовителя;

• - обозначение типа дозатора;

• - обозначение настоящих ТУ;

• - год изготовления;

• - серийный номер дозатора;

• - класс точности Х(х);

• - номинальные минимальная и максимальная дозы (Minfill и Maxfill соответственно);

• - параметры электрического питания.

Общий вид дозаторов представлен на рисунках 1-4. Заводской номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на табличку закрепленную на весовом контроллере типографским методом в соответствии с рисунком 5. Конструкцией не предусмотрено нанесение знака поверки и знака утверждения типа.

Рисунок 1 - Общий вид дозаторов модификации УЗМК-4

Рисунок 2 - Общий вид дозаторов модификации ПУСК-7

Рисунок 3 - Общий вид дозаторов модификации УПТТТ-6

Рисунок 4 - Общий вид дозаторов модификации УПТ-4

«• й

Место нанесения заводского номера

Рисунок 5 - Место нанесения заводского номера

Программное обеспечение

Метрологически значимая часть (устройство управления) дозатора является встроенным программным обеспечением (далее по тексту - ПО) выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля. Изменение ПО через интерфейс пользователя без пароля невозможно. Обновления ПО в процессе эксплуатации не предусмотрено. Дополнительно ведется журнал событий.

Идентификационные данные ПО доступны для просмотра при включении средства измерения, идентификационные данные функционального ПО отображаются на дисплее при работе средства измерения.

Функциональная часть ПО является встроенной в энергонезависимой памяти. Защита от несанкционированного доступа к настройкам и данным обеспечивается невозможностью изменения функционального ПО без применения специализированного оборудования изготовителя и принципом электронного пломбирования.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Siwarex FTA
Номер версии (идентификационный номер) ПО	V 1.00
Цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода)	-
Алгоритм вычисления цифрового идентификатора ПО	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
	ПУСК-7	УПТ-4	УПШ-6	УЗМК-4
Номинальное значение класса точности по ГОСТ 8.610-2012	Ref (0,5)
Класс точности по ГОСТ 8.6102012	Х(0,5)
Наибольший предел Мах, кг	50	50	50	2000
Цена деления шкалы d, г	10	10	10	1000
Число делений шкалы, п, (n=Max/d)	5000	5000	5000	2000

Таблица 4 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610-2012, г

d, г	Класс точности
	Х(0,5)
10	1330
1000	200d

Таблица 5 - Метрологические характеристики

Значение массы дозы, F, г	Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(0,5) (MPD)		Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке
	Первичная поверка	При эксплуатации
1000 < F < 10000	0,6 %	0,75 %	0,1875 %
10000 < F < 15000	60 г	75 г	18,75 г
15000 < F	0,4 %	0,5 %	0,125 %

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
	ПУСК	УПТ	УПШ	УЗМК
Параметры источника питания переменного тока: -напряжение, В -частота, Гц	+10% 220-15% 50±1	+10% 220-15% 50±1	+10% 380-15% 50±1	+10% 380-15% 50±1
Условия эксплуатации: -  температура окружающей среды, °С: - относительная влажность, %, не более, при температуре +20 °С, без конденсации	от -10 до +40 80
Габаритные размеры, Д х Ш х В, мм, не более	4600 х 1850 х 1720
Масса, г, не более	2000
Вероятность безотказной работы за 2000 ч	0,92
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится типографским методом на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дозатор	по заказу	1 шт.
Паспорт-руководство по эксплуатации	ПС-РЭ	1 экз.
Комплект электрических и монтажных схем, чертежей составных частей	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в разделе 2.2.2 «Принцип и порядок работы дозатора» паспорт-руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к дозаторам весовым полуавтоматическим АГРОПРО

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний

Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-001-50944344-2021 «Дозаторы весовые полуавтоматические АГРОПРО. Технические условия

Изготовитель

Общество с ограниченной ответственностью «АГРОПРО» (ООО «АГРОПРО»), Россия

Адрес: 150008, Россия, Ярославская обл., г. Ярославль, пр. Машиностроителей, дом 83, офис 9

ИНН 7603061292

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85342-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы воды TrueSense for Cooling

Назначение средства измерений

Анализаторы воды TrueSense for Cooling (далее - анализаторы) предназначены для измерений массовой концентрации свободного хлора (хлор, присутствующий в воде в виде хлорноватистой кислоты, ионов гипохлорита или растворенного молекулярного хлора) и массовой концентрации фосфат-ионов в промышленных водах.

Описание средства измерений

Принцип действия анализаторов основан на фотометрическом методе анализа.

Анализатор обеспечивает определение массовой концентрации фосфора и массовой концентрации свободного хлора в автоматическом режиме в потоке воды с применением готовых реагентов, поставляемых производителем. Фотометрический метод определения массовой концентрации фосфат-ионов основан на их взаимодействии в кислой среде с молибдатом аммония и образованием фосфорно-молибденового комплекса, окрашенного в голубой цвет. Фотометрический метод определения массовой концентрации свободного хлора основан на применении индикатора Н^диэтил-р-сфенилендиамином (DPD).

Конструктивно анализатор представляет собой автоматический промышленный прибор, который состоит из двух корпусов, соединенных между собой ethernet кабелем. Первый корпус содержит две измерительные ячейки, реагенты для определения массовой концентрации фосфат-ионов и свободного хлора, систему для отбора пробы и слива отработанной пробы. Второй корпус содержит блок обработки и управления измерительной информацией, снабжен жидкокристаллическим дисплеем.

Содержание массовых концентраций фосфат-ионов и свободного хлора рассчитывается с помощью программного обеспечения в блоке обработки и управления по градуировочному графику, заложенному в память или построенному с использованием градуировочных смесей.

Каждый корпус анализатора имеет заводской номер. Маркировочная табличка с заводским номером расположена в правом нижнем углу левой боковой стенки корпуса анализатора. Заводской номер имеет цифровой формат, нанесен типографским способом.

Общий вид анализаторов представлен на рисунке 1.

sues

v

Рисунок 1 - Общий вид анализаторов воды TrueSense for Cooling

а) корпус, содержащий блок обработки и управления измерительной информации,

б) корпус, содержащий измерительные ячейки

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), установленным при производстве и защищенным от изменения, предустановленным в процессе производства. Метрологически значимая часть ПО предназначена для управления, настройки, градуировки анализатора. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные	Значение
данные (признаки)
Идентификационное наименование ПО	TrueSense Online 2
Номер версии (идентификационный номер) ПО	не ниже 1.00
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массовой концентрации свободного хлора, мг/дм3	от 0,15 до 3,0
Пределы допускаемой относительной погрешности измерений массовой концентрации свободного хлора, %	± 10
Диапазон измерений массовой концентрации фосфат-ионов, мг/дм3	от 1,0 до 30
Пределы допускаемой относительной погрешности измерений массовой концентрации фосфат ионов, %	± 5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры корпуса, содержащего блок обработки и
управления измерительной информации, мм, не более:
- длина	440
- высота	508
- ширина	244
Габаритные размеры корпуса, содержащего измерительные
ячейки, мм, не более:
- длина	440
- высота	508
- ширина	244
Масса, кг, не более
- корпус, содержащий блок обработки и управления
измерительной информации	11,34
- корпус, содержащий измерительные ячейки	12,25
Параметры электрического питания:
- напряжение переменного тока, В	110-240
- частота переменного тока, Гц	50/60
Потребляемая мощность, В^А, не более	100
Условия эксплуатации:
- температура окружающей среды, °С	от +5 до +50
- относительная влажность, %, не более	95

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе анализатора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор	TrueSense for Cooling	1 шт.
Руководство по эксплуатации и техническому обслуживанию	DLM 63000-04 RU	1 экз.

Сведения о методиках (методах) измерений

Методы измерений описаны в разделе 4 «Базовое описание принципа работы», Руководства по эксплуатации и технического обслуживания.

Нормативные и технические документы, устанавливающие требования к анализаторам воды TrueSense for Cooling

Техническая документация фирмы «Suez Analytical Instruments» США.

Правообладатель

Фирма «Suez Analytical Instruments», США

Адрес: 6060 Spine Rd STE 101, Boulder, CO 80301, United States

Изготовитель

Фирма «Suez Analytical Instruments», США

Адрес: 6060 Spine Rd STE 101, Boulder, CO 80301, United States

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39

Web-сайт: http://www.uniim.ru, E-mail: uniim@uniim.ru

Уникальный номер RA.RU. 311373 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85343-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров стальных вертикальных цилиндрических РВС-1000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС-1000 представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемораздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Заводской номер наносится аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.

Резервуары стальные вертикальные цилиндрические РВС-1000 с заводскими номерами 4, 7, расположены на территории Акционерного общества «Чукотснаб», Участок № 2, г.Анадырь (Чукотский автономный округ, г.Анадырь, ул.Кооперативная).

Общий вид резервуаров, их горловин и заводских номеров приведен на рисунках 1-2.

Рисунок 1. Общий вид резервуара РВС-1000 №4

Рисунок 2. Общий вид резервуара РВС-1000 № 7

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	1000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,20

Таблица 3- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС	от -40 до +50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 4- Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-1000	1 шт.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

Указано в п.4 технического паспорта на резервуар.

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000.

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709008156

Адрес: 68900, Чукотский автономный округ, г. Анадырь, ул. Южная, 4.

Телефон: +7 (427-22) 2-67-21

E-mail: snab@chsnab.chukotka.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: Россия, 443125, Самарская обл., г. Самара, ул. Губанова, 20а.

Почтовый адрес: 443076, г. Самара ул. Партизанская, 173 Телефон: +7 (846)2791166

Е-mail: prot@metrolog-samara.ru

Аттестат аккредитации № RA.RU.311958, выдан 07.12.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85344-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-15, РГС-75.

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные цилиндрические РГС-15, РГС-75 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Заводской номер наносится аэрографическим способом на стенку резервуара и типографским способом в паспорт резервуара.

Резервуары стальные горизонтальные цилиндрические РГС-15 с заводскими номерами 11,12, РГС-75 с заводскими номерами 1, 2, 6, 7, 8, 9, 10, распложены на территории АО «Чу-котснаб», САТО ВП Участка «Провидения» (Чукотский автономный округ, Провиденский район, п.Провидения).

Общий вид резервуаров, их горловин и заводских номеров приведен на рисунках 1-9.

Рисунок 1 - Общий вид резервуара РГС-15 №11

Рисунок 2 - Общий вид резервуара РГС-15 №12

Рисунок 3 - Общий вид резервуара РГС-75 №1

Рисунок 4 - Общий вид резервуара РГС-75 №2

Рисунок 5 - Общий вид резервуара РГС-75 №6

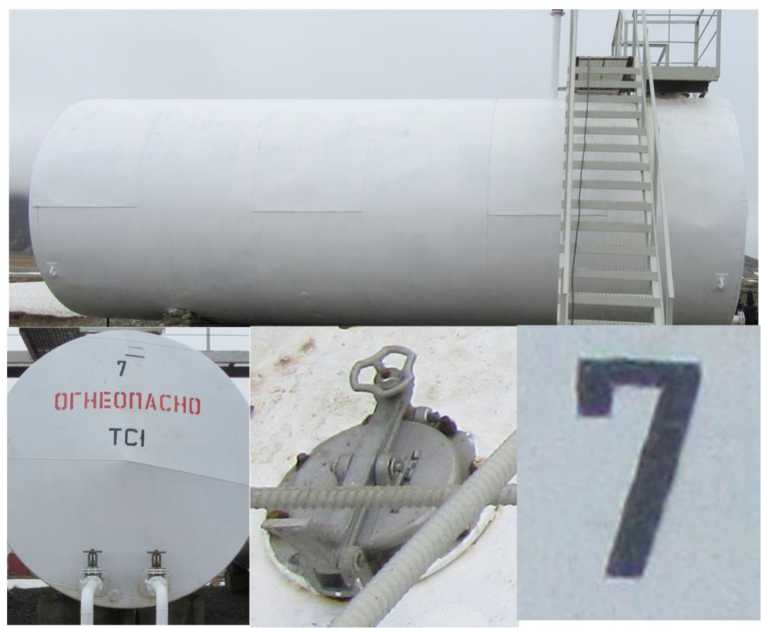

Рисунок 6 - Общий вид резервуара РГС-75 №7

Рисунок 7 - Общий вид резервуара РГС-75 №8

Рисунок 8 - Общий вид резервуара РГС-75 №9

Рисунок 9 - Общий вид резервуара РГС-75 №10

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
	РГС-15	РГС-75
Номинальная вместимость, м3	15	75
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 3- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС	от -40 до +50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 4- Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РГС-15	1 шт.
Паспорт		1 экз.
Резервуар стальной вертикальный цилиндрический	РГС-75	1 шт.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

Указано в п.4 паспорта на резервуар.

Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС.

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709008156

Адрес: 68900, Чукотский автономный округ, г. Анадырь, ул. Южная, 4.

Телефон: +7 (427-22) 2-67-21

E-mail: snab@chsnab.chukotka.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: Россия, 443125, Самарская обл., г. Самара, ул. Губанова, 20а.

Почтовый адрес: 443076, г. Самара ул. Партизанская, 173 Телефон: +7 (846)2791166

Е-mail: prot@metrolog-samara.ru

Аттестат аккредитации № RA.RU.311958, выдан 07.12.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85345-22                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-50, РГС-75.

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-75 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Заводской номер наносится аэрографическим способом на стенку резервуара и типографским способом в паспорт резервуара.

Резервуары стальные горизонтальные цилиндрические РГС-50 с заводскими номерами 17, 25, РГС-75 с заводскими номерами 18, 33, 34, распложены на территории АО «Чукотснаб», Участок «Билибино», Склад ГСМ ул.Речная (Чукотский автономный округ, Билибинский р-он, г.Билибино).

Общий вид резервуаров, их горловин и заводских номеров приведен на рисунках 1-5.

Рисунок 1 - Общий вид резервуара РГС-50 № 17

Рисунок 2 - Общий вид резервуара РГС-50 № 25

Рисунок 3 - Общий вид резервуара РГС-75 № 18

Рисунок 4 - Общий вид резервуара РГС-75 № 33

Рисунок 5 - Общий вид резервуара РГС-75 № 34

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
	РГС-50	РГС-75
Номинальная вместимость, м3	50	75
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 3- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС	от -40 до +50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 4- Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РГС-50	1 шт.
Паспорт		1 экз.
Резервуар стальной вертикальный цилиндрический	РГС-75	1 шт.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

Указано в п.4 паспорта на резервуар.

Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС.

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709008156

Адрес: 68900, Чукотский автономный округ, г. Анадырь, ул. Южная, 4.

Телефон: +7 (427-22) 2-67-21

E-mail: snab@chsnab.chukotka.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: Россия, 443125, Самарская обл., г. Самара, ул. Губанова, 20а.

Почтовый адрес: 443076, г. Самара ул. Партизанская, 173 Телефон: +7 (846)2791166

Е-mail: prot@metrolog-samara.ru

Аттестат аккредитации № RA.RU.311958, выдан 07.12.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Регистрационный № 85346-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири массой 20 кг класса точности М1

Назначение средства измерений

Гири массой 20 кг класса точности М1 (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и рабочего эталона единицы массы 4-го разряда согласно Государственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2818.

Описание средства измерений

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они находятся.

Конструктивно гири выполнены в форме прямоугольного параллелепипеда из чугуна и имеют подгоночную полость, отлитую в одной из стоек гири. Подгоночная полость открывается на верхней поверхности стойки и закрывается пломбой, выполненной из стали или другого подходящего материала, герметично изолированного свинцовым дюбелем или подобным материалом, вставляемым в корпус с коническим сечением.

Гири имеют ручки, выполненные из одного куска чугуна, составляющего одно целое с телом гирь.

Общий вид гири и место нанесения оттиска поверительного клейма приведены на Рисунке 1.

Заводской номер (числовой) и буквенно-цифровое обозначение номинальной массы и класса точности наносятся методом литья на поверхность гири в соответствии с ГОСТ OIML R 111-1-2009.

Знак поверки на гирю наносится в виде оттиска на пломбу подгоночной полости по

ГОСТ OIML R 111-1-2009.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности по ГОСТ OIML R 111-1-2009	М1
Номинальное значение массы гири, кг	20
Пределы допускаемой абсолютной погрешности гири, мг	±1000

аблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная остаточная магнитная индукция, мкТл	250
Значение плотности материала гирь, 103 ктм'3, не менее	4,4
Габаритные размеры, мм, не более (длина; ширина; высота)	(23,5; 14,5; 11,5)

Таблица 3 - Условия эксплуатации и показатели надежности

Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - изменение температуры окружающего воздуха, °С в час, не более	от +18 до +27 ±3
Средняя наработка до отказа, ч	4000
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульный лист Паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность гирь массой 20 кг класса точности М1

Наименование	Обозначение	Количество
Гиря	20 кг М1	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Указания по эксплуатации и хранению, методы измерений» документа «Гиря массой 20 кг класса точности М1. Паспорт»

Нормативные и технические документы, устанавливающие требования к гирям массой 20 кг класса точности М1

ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания»

Государственная поверочная схема для средств измерений массы, утвержденная Приказом Росстандарта от 29 декабря 2018 г. № 2818

Техническая документация компании Yantai Jiajia Instrument Co., Ltd., Китай

Изготовитель

Компания Yantai Jiajia Instrument Co., Ltd., Китай

Адрес: No. 1 Jinhua Street, Zhifu District, Yantai City, Китай

Телефон: +79122138167, +86 15265350867

Web-сайт: www.jjweighing.com

Е-mail: rusale@jjweighing.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Регистрационный № 85347-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мера электрической емкости С-2520

Назначение средства измерений

Мера электрической емкости С-2520 (далее - мера) соответствует эталону 1 разряда и предназначена для хранения, воспроизведения и передачи единицы электрической емкости образцовым средствам измерений 2 разряда и рабочим средствам измерений.

Описание средства измерений

Мера представляет собой конденсатор с воздушным диэлектриком, состоящий из двух входящих друг в друга секционных цилиндрических электродов, установленных на керамических изоляторах внутри экранирующего корпуса из алюминиевого сплава.

Мера подключается через коаксиальные разъемы типа СР-50-73-Ф, расположенные на боковой поверхности корпуса.

Общий вид меры и обозначение мест нанесения знаков поверки, знака утверждения типа, заводского номера и коаксиальных разъемов представлены на рис. 1.

К мере данного типа относится мера электрической емкости C-2520 зав. № 01.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение электрической емкости меры, пФ	100
Рабочие частоты, кГц	от 0,05 до 20
Пределы допускаемой относительной погрешности воспроизведения электрической емкости, %	± 0,02
Тангенс угла диэлектрических потерь, не более	540-5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Максимальное рабочее напряжение, В	100
Габаритные размеры, мм, не более
- длина	152
- высота	160
- ширина	140
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Масса, кг, не более	7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	5000

Знак утверждения типа наносится

Наклейкой на верхнюю часть корпуса меры, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность поставки меры приведена в таблице 3.

Таблица 3 - Комплект поставки меры

Наименование	Обозначение	Количество
Мера электрической емкости	С-2520	1 шт.
Руководство по эксплуатации	МГФК.411213.005 РЭ	1 экз.
Паспорт	МГФК.411213.005 ПС	1 экз.
Укладочный ящик	-	1 шт.

Сведения о методиках (методах) измерений

Приведены в разделе 3 «Ремонт, транспортирование, хранение и утилизация» «Мера электрической емкости С-2520. Руководство по эксплуатации» МГФК.411213.005 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6746-94 «Меры электрической емкости. Общие технические требования»

ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки»

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»

Правообладатель

Федеральное Государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» ЗападноСибирский филиал (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»).

ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.

Телефон: (383) 210-08-14

E-mail: director@sniim.ru

Изготовитель

Федеральное Государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» ЗападноСибирский филиал (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»).

ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.

Телефон: (383) 210-08-14

E-mail: director@sniim.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» ЗападноСибирский филиал (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»).

ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.

Телефон: (383) 210-08-14

E-mail: director@sniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: № RA.RU.310556, дата внесения в реестр: 01.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85348-22                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные силы переменного тока NMC-R

Назначение средства измерений

Преобразователи измерительные силы переменного тока NMC-R (далее -преобразователи) предназначены для измерений и преобразования силы переменного тока в сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение, пропорциональные среднеквадратическому значению силы входного переменного тока.

Описание средства измерений

Принцип действия преобразователей состоит в преобразовании среднеквадратических значений силы входного переменного тока в сигналы аналоговых интерфейсов с выходом по току и напряжению.

После масштабного преобразования сигнала силы входного переменного тока входным трансформатором тока, он детектируется и одновременно преобразуется в сигналы интерфейсов «токовая петля 0-20 (4-20) мА» и униполярное напряжение 0-10 (2-10) В.

В преобразователях используется детектор средних значений, а выходные сигналы пропорциональны среднеквадратическому значению силы тока, вычисленному по измеренному среднему значению для синусоидальной формы сигнала.

Преобразователи содержат трансформатор тока, детектор, интерфейсные схемы и стабилизированный источник питания.

Питание различных модификаций преобразователей осуществляется от источника измеряемого тока или от внешнего источника переменного или постоянного тока.

Преобразователи имеют изолирующий корпус из пластмассы, предназначенный для непосредственного закрепления на измерительных трансформаторах тока фирмы «MBS AG», Германия. Модификация обозначается тремя цифрами, первая из которых определяет использующееся питание, вторая, номинальный ток, третья - типоразмер, связанный с типоразмером используемых трансформаторов тока. После закрепления преобразователь и трансформатор составляют единое устройство. По отдельному заказу поставляются переходные устройства для монтажа на стандартную 35-мм DIN-рейку. Переходное устройство имеет зажимы с фиксацией винтами для подключения входного сигнала переменного тока 1 или 5 А.

Выводы сигналов интерфейсов преобразователей и входы от внешних источников питания имеют зажимы с фиксацией винтами.

Преобразователи предназначены для работы в составе измерительных и управляющих систем.

Общий вид преобразователей представлен на рисунке 1. Пломбирование преобразователей не проводится, т.к. они имеют клееный корпус с отсутствием доступа для несанкционированной настройки.

Рисунок 1 - Внешний вид преобразователей

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значения
	NMC-R 211 NMC-R 212 NMC-R 213 NMC-R 214 NMC-R 311 NMC-R 312 NMC-R 313 NMC-R 314 NMC-R 411 NMC-R 412 NMC-R 413 NMC-R 414		NMC-R 221 NMC-R 222 NMC-R 223 NMC-R 224 NMC-R 321 NMC-R 322 NMC-R 323 NMC-R 324 NMC-R 421 NMC-R 422 NMC-R 423 NMC-R 424		NMC-R 011; NMC-R 012; NMC-R 013; NMC-R 014	NMC-R 021; NMC-R 022; NMC-R 023; NMC-R 024
Номинальный входной ток, А	1		5		1	5
Диапазон преобразования входного тока, %	(0-120)-In		(0-120)- In		(15-120)-In	(15-120)-In
Диапазон выходного сигнала постоянного тока или напряжения	(0-20) мА и (0-10) В; (4-20) мА и (0-10) В; (4-20) мА и (2-10) В;				(0-20) мА и (0-10) В
Номинальная частота, Гц	50; 60
Класс точности	0,5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Допустимое время перегрузки по входному току, с: - 1,5-In	длительно
- 8-In	40
Интерфейс «токовая петля 0-20 мА и 4-20 мА: - максимальное сопротивление нагрузки, Ом	500
- максимальный ток, мА	34
- максимальное напряжение под нагрузкой, В	15
- пульсации, размах не более, %	1
Интерфейс «напряжение 0-10 В и (2-10) В: - минимальное сопротивление нагрузки, кОм	10
- максимальное выходное напряжение, В	18
- пульсации, размах не более, %	1
Время установления рабочего режима, не более, мин	5
Напряжение внешнего питания, В: - переменный ток 50/60 Гц (NMC-R 311; NMC-R 312; NMC-R 313; NMC-R 314; NMC-R 321; NMC-R 322; NMC-R 323; NMC-R 324)	230±23
- переменный ток 50/60 Гц (NMC-R 411; NMC-R 412; NMC-R 413; NMC-R 414; NMC-R 421; NMC-R 422; NMC-R 423; NMC-R 424)	110±11
- постоянный ток (NMC-R 211; NMC-R 212; NMC-R 213; NMC-R 214; NMC-R 221; NMC-R 222; NMC-R 223; NMC-R 224)	24±3,6
Потребляемая мощность от измерительной цепи не более, В^А - при питании от независимой цепи питания	1,0
- при питании от измеряемого сигнала	2,5
Потребляемая мощность от цепи питания не более, В •А	1,5
Электрическая прочность изоляции 50 Гц/1 мин, В - активных цепей и питания на корпус;	4000
- питания на выходы интерфейсов (230 В)	4000
- питания на выходы интерфейсов (24 В)	500
Сопротивление изоляции в рабочих условиях, не менее, МОм	5
Габаритные размеры (ширина; высота; длина), не более, мм	43; 50,5; 95
Масса, г, не более:	80
Рабочая температура эксплуатации, 0С	от - 10 до + 65
Средняя наработка на отказ, ч	100 000
Средний срок службы, лет	10

Знак утверждения типа

Наносится на табличку преобразователя методом трафаретной или термотрансферной печати, лазерной гравировки или в виде наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

№ п/п	Наименование	Обозначение	Кол-во
1	Преобразователь измерительный силы переменного тока	NMC-R	1 шт.
2	Крепеж	-	1 комплект
3	Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р МЭК 60688-2015 Преобразователи электрические измерительные для преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы

Приказ №3457 от 30.12.2019 г. Федерального агентства по техническому регулированию и метрологии об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ №2091 от 01.10.2018 г. Федерального агентства по техническому регулированию и метрологии об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «MBS AG», Германия

Адрес: Eisbachstraee 51, D-74429 Sulzbach-Laufen

Телефон: +49 7976 9851-0; Факс: +49 7976 9851-90;

Web-сайт: www.mbs-ag.com

E-mail: info@ mbs-ag.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85349-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные EMBSIN-R

Назначение средства измерений

Преобразователи измерительные EMBSIN-R (далее - преобразователи) предназначены для измерений и преобразования напряжения или силы переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение,     пропорциональные     среднеквадратическому     или     истинному

среднеквадратическому значению входного напряжения или силы переменного тока.

Описание средства измерений

Выпускаются следующие модификации преобразователей: EMBSIN-R 100 I, EMBSIN-R 101 I, EMBSIN-R 201 IE, EMBSIN-R 120 U, EMBSIN-R 121 U, EMBSIN-R 221 UE, отличающиеся входными сигналами, выходными сигналами, способом питания и габаритными размерами.

Принцип действия преобразователей EMBSIN-R 100 I, EMBSIN-R 101 I, EMBSIN-R 201 IE состоит в преобразовании среднеквадратических значений (EMBSIN-R 100 I, EMBSIN-R 101 I) и истинных среднеквадратических значений (EMBSIN-R 201 IE) силы входного переменного тока в сигналы аналоговых интерфейсов с выходом по току и напряжению.

Принцип действия преобразователей EMBSIN-R 120 U, EMBSIN-R 121 U, EMBSIN-R 221 UE состоит в преобразовании среднеквадратических значений (EMBSIN-R 120 U, EMBSIN-R 121 U) и истинных среднеквадратических значений (EMBSIN-R 221 UE) напряжения входного переменного тока.

Выходные сигналы детекторов преобразуются в сигналы интерфейсов «токовая петля» и униполярное напряжение.

Питание преобразователей осуществляется от источника измеряемого тока или напряжения (EMBSIN-R 100 I и EMBSIN 120U) или от внешнего источника переменного или постоянного тока.

Конструктивно преобразователи состоят из трансформатора тока (EMBSIN-R 100 I, EMBSIN-R 101 I, EMBSIN-R 201 IE) или трансформатора напряжения (EMBSIN-R 120 U, EMBSIN-R 121 U, EMBSIN-R 221 UE) и печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на монтажную 35 мм DIN-рейку.

Преобразователи предназначены для работы в составе измерительных и управляющих систем.

Общий вид преобразователей представлен на рисунке 1. Место нанесения знака поверки в виде наклейки указано на рисунке 2.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	EMBSIN-R 100 I	EMBSIN-R 101 I	EMBSIN-R 201 IE
Номинальный входной переменный ток IN, А	1/5 или 1,2/6	1 или 5; 1,2 или 6 (дополнительно)	1/5 или 1,2/6
Диапазон преобразования входного переменного тока, % от In	0-100
Диапазон выходного сигнала постоянного тока или напряжения	0-5 мА; 0-10 мА; 0-20 мА	от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; от 0-5 В до 0-10 В или 1-5 В; 2-10 В	от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; от 0-1 В до 0-10 В или 0,2-1 В; 2-10 В
Номинальная частота, Гц	50/60		50/60 или 400
Класс точности	0,5
Пределы допускаемой дополнительной погрешности измерений, вызванной влиянием температуры в интервале рабочих температур на каждые 10 0С, %	±0,2

Продолжение таблицы 1

Наименование характеристики	Значение
	EMBSIN-R 120 U	EMBSIN-R 121 U	EMBSIN-R 221 UE
Номинальное входное напряжение переменного тока Un, В	от 20 до 500	от 50 до 600	от 20 до 0-690
Диапазон преобразования входного напряжения переменного тока, % от Un	20-100	0-100	0-100
Диапазон выходного сигнала постоянного тока или напряжения	0-5 мА; 0-10 мА; 0-20 мА	от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; От 0-5 В до 0-10 В или 1-5 В; 2-10 В	от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; От 0-1 В до 0-10 В или 0,2-1 В; 2-10 В
Номинальная частота, Гц	50/60	50/60	50/60 или 400
Класс точности	0,5	0,5 (Un<500 В) 1,0 (Un>500 В)	0,5
Пределы допускаемой дополнительной погрешности измерений, вызванной влиянием температуры в интервале рабочих температур на каждые 10 0С, %	±0,2

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
	EMBSIN-R 100 I	EMBSIN-R 101 I	EMBSIN-R 201 IE	EMBSIN-R 120 U	EMBSIN-R 121 U	EMBSIN-R 221 UE
Интерфейс «токовая
петля»
Максимальное	15/1вых (мА)	15/1вых (мА)	15/1вых (мА)	15/I вых (мА)	15/!вых (мА)	15/Ьых (мА)
сопротивление нагрузки,		((ип-12)/20 мА			((Un-12)/20 мА при
кОм		при питании по			питании по выходу)
		выходу)			30
Максимальный ток при перегрузке по входу, мА	34	30	1,5' I вых	1,7' I вых	15	1,5' I вых
Максимальное	30	15	15	54		15
напряжение под нагрузкой, В Пульсации, %, размах не	1	1	0,5 (300 мс)	1	1	0,5 (300 мс)
более			2 (50 мс)			2 (50 мс)
Интерфейс «униполярное напряжение» Минимальное
сопротивление нагрузки, кОм		ивых/20 мА	ивых /2 мА		ивых /10 мА	ивых /2 мА
Максимальный ток под нагрузкой, мА Максимальное	отсутствует	20	2	отсутствует	10	2
напряжение под нагрузкой, В		40	25		40	25
Время установления рабочего режима, мин, не более	5	5	5	5	5	5
Время установления выходного сигнала, с, не более	0,3	0,3	0,3 или 0,05	0,3	0,3	0,3 или 0,05

Продолжение таблицы 2

Наименование характеристики	Значение
	EMBSIN-R 100 I	EMBSIN-R 101 I	EMBSIN-R 201 IE	EMBSIN-R 120 U	EMBSIN-R 121 U	EMBSIN-R 221 UE
Время непрерывной работы, ч, не менее	неограниченно	неограниченно	неограниченно	неограниченно	неограниченно	неограниченно
Перегрузка входным сигналом	1,2^1вх ном — длительно; 20 1вх ном — 1 с	2'1вх ном — длительно	2' I вх ном — длительно; 20 I вх ном — 1 С	1,2-ивх ном — длительно; 2^ивх ном — 1 С	1,2-ивх ном — длительно; 2^ивх ном — 1 С	1,2' ивх ном — длительно; 2/Лвх ном — 1 С
Напряжение внешнего питания Uh, В: - переменное 50/60 Гц - постоянное - универсальный источник питания от 40 до 400 Гц или постоянный ток	отсутствует	24±15 %; 110±15 %; 115±15 %; 120±15 %; 230±15 %; 400±15 % 24+33/-15 %; 24+33/50 % при питании выхода 85.. 230 В или 24.. 60 В	85.. 230 В или 24.. 60 В	отсутствует	24±15 %; 110±15 %; 115±15 %; 120±15 %; 230±15 %; 400±15 % 24+33/-15 %; 24+33/50 % при питании выхода 85.. 230 В или 24.. 60 В	85.. 230 В или 24.. 60 В
Потребляемая мощность цепи измеряемого тока или напряжения, В^А, не более	2,5	1вх ном '5 мВ	1	2	ивх ном^50 мкА (при ивх ном< 150 В); ивх ном^20 мкА (при 150<ивх ном< 400 В); ивх ном’5 мкА (при 400<ивх ном< 600 В)	1

Продолжение таблицы 2

Наименование характеристики	Значение
	EMBSIN-R 100 I	EMBSIN-R 101 I	EMBSIN-R 201 IE		EMBSIN-R 120 U	EMBSIN-R 121 U	EMBSIN-R 221 UE
Потребляемая мощность
внешнего питания,
- переменного тока, 1В А, не более	отсутствует	3	3		отсутствует	3	3
-постоянного тока, Вт, не более		1,5	1,5			1,5	1,5
Электрическая прочность изоляции 50 Гц/1 мин, В
- активных цепей и питания на корпус - питания на выходы	4000	4000	4000		4000	4000	4000
интерфейсов	500	500	500		500	500	500
Сопротивление изоляции в нормальных условиях, МОм, не менее	5	5	5		5	5	5
Габаритные размеры (высота; ширина; длина), мм, не более	70; 112; 35	70; 112; 35	70; 112; 70		70; 112; 35	70; 112; 35	70; 112; 70
Масса, г, не более	270	195	250		180	195	250
Нормальные условия эксплуатации:
- температура, 0С				от + 21 до + 25
- относительная
влажность при 25 0С, %				30-80
- атмосферное давление,
мм рт.ст.				650-800

Продолжение таблицы 2

Наименование характеристики	Значение
	EMBSIN-R 100 I	EMBSIN-R 101 I	EMBSIN-R 201 IE	EMBSIN-R 120 U	EMBSIN-R 121 U	EMBSIN-R 221 UE
Рабочие условия
эксплуатации:
- температура, 0С			от - 10 до + 55
- относительная
влажность при 25 0С, %			30-80
- атмосферное давление,
мм рт.ст.			650-800
Средняя наработка на			1 00 000
отказ, ч
Средний срок службы, лет	10

Знак утверждения типа

Наносится на табличку преобразователя методом трафаретной или термотрансферной печати, лазерной гравировки или наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

№ п/п	Наименование	Обозначение	Кол-во
1	Преобразователь измерительный	EMBSIN-R 100 I, EMBSIN-R 101 I, EMBSIN-R 201 IE, EMBSIN-R 120 U, EMBSIN-R 121 U, EMBSIN-R 221 UE	1 шт.
2	Руководство по эксплуатации	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 6 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р МЭК 60688-2015 Преобразователи электрические измерительные для преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

Приказ №3457 от 30.12.2019 г. Федерального агентства по техническому регулированию и метрологии об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ №2091 от 01.10.2018 г. Федерального агентства по техническому регулированию и метрологии об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «MBS AG», Германия

Адрес: Eisbachstraee 51, D-74429 Sulzbach-Laufen

Телефон: +49 7976 9851-0; Факс: +49 7976 9851-90;

Web-сайт: www.mbs-ag.com

E-mail: info@ mbs-ag.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85350-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики «ВС-12 ППД»

Назначение средства измерений

Расходомеры-счетчики «ВС-12 ППД» предназначены для измерения объемного расхода и объема газа при рабочих условиях, а также вычисления молекулярного веса и массы газа, объемного расхода и объема газа, приведенных к стандартным условиям.

Описание средства измерений

Принцип действия расходомеров-счетчиков «ВС-12 ППД» основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. Электронно-вычислительный блок по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и значения внутреннего диаметра трубопровода электронновычислительный блок проводит расчет объемного расхода и объема газа.

Расходомеры-счетчики «ВС-12 ППД» состоят из корпуса с установленными в нем ультразвуковыми преобразователями (датчиками) и электронно-вычислительного блока, который либо располагается непосредственно на корпусе (интегральное исполнение), либо соединен с клеммной коробкой, расположенной на корпусе при помощи соединительного кабеля (раздельное исполнение). Электронно-вычислительный блок имеет OLED-дисплей, на котором могут отображаться измеренные и расчётные значения параметров. Электронновычислительный блок может иметь функцию корректора (вычислителя) расхода газа. В зависимости от исполнения расходомер-счетчик «ВС-12 ППД» может иметь одну или две пары ультразвуковых преобразователей.

Электронно-вычислительный блок обеспечивает выполнение следующих функций:

• - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

• - измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

• - расчет физических свойств газа по алгоритмам в соответствии с ГСССД МР 113-03, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (опционально);

• - расчет молекулярного веса и массового расхода углеводородных газов (опционально);

• - ведение циклических архивов (опционально);

• - обработка, отображение и хранение измерительной информации и настроечных параметров;

• - передача измерительной информации по аналоговым и различным цифровым интерфейсам;

- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Структура условного обозначения расходомеров-счетчиков «ВС-12 ППД»:

ВС-12 ППД [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]-[10], где:

• [1] - количество измерительных каналов;

• [2] - номинальный диаметр, DN;

• [3] - расчетное избыточное рабочее давление;

• [4] - материал проточной части;

• [5] - тип монтажа электронно-вычислительного блока;

• [6] - соединительный кабель;

• [7] - материал изготовления и напряжение питания электронно-вычислительного блока;

• [8] - наличие ответных фланцев и крепежа;

• [9] - наличие термостатированного обогрева;

• [10] - дополнительные опции.

Пломбирование расходомеров-счетчиков «ВС-12 ППД» не предусмотрено. Нанесение знака поверки на расходомеры-счетчики «ВС-12 ППД» не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, прикрепленную с верхней стороны электронно-вычислительного блока. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 2.

Общий вид расходомеров-счетчиков «ВС-12 ППД» представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным ПО электронновычислительного блока. Защита ПО расходомеров-счетчиков «ВС-12 ППД» от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля). Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков «ВС-12 ППД» исключается наличием функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Идентификация программного обеспечения расходомеров-счетчиков «ВС-12 ППД» осуществляется путем отображения на дисплее структуры идентификационных данных, содержащей номер версии ПО и контрольную сумму. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО ВС-12 ППД
Номер версии (идентификационный номер) ПО*	Не ниже V.3.X.XX
Цифровой идентификатор ПО*	-
Алгоритм вычисления цифрового идентификатора ПО	CRC-16
* Номер версии, цифровой идентификатор приведены в паспорте.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальный диаметр	от DN 25 до DN 800
Диапазон измерений объемного расхода газа*, м3/ч	от 0,18 до 41620,00
Диапазон скорости потока газа *, м/с	от 0,1 до 45,0
Диапазон входных аналоговых токовых сигналов, мА	от 4 до 20
Диапазон выходных аналоговых токовых сигналов, мА	от 4 до 20
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях расходомеров-счетчиков «ВС-12 ППД» с одной парой ультразвуковых преобразователей, %: - в диапазоне измерения от Qmin включ. до Qt - в диапазоне измерения от Qt включ. до Qmax включ.	±3 (±3,5**) ±2 (±2,5**)
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях расходомеров-счетчиков «ВС-12 ППД» с двумя парами ультразвуковых преобразователей, %: - в диапазоне измерения от Qmin включ. до Qt - в диапазоне измерения от Qt включ. до Qmax включ.	±2 (±2,5**) ±1 (±1,5**)
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при преобразовании входных аналоговых токовых сигналов, %	±0,05
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при преобразовании выходных аналоговых токовых сигналов, %	±0,05
Пределы допускаемой относительной погрешности при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям***, %	±0,005

Наименование характеристики

Значение

* Указан максимально возможный диапазон измерений. Диапазоны измерений объемного расхода газа и диапазоны скорости потока газа для конкретного расходомера-счетчика «ВС-12 ППД» приведен в паспорте. ** При поверке имитационным методом. *** Специальное исполнение, наличие данной функции определяется заказом и отражено в паспорте. Примечание - Приняты следующие обозначения: Qmin - значение минимального измеряемого расхода при рабочих условиях при скорости газа 0,1 м/с, м3/ч; Qt - значение измеряемого расхода переходного режима при рабочих условиях при скорости газа 0,3 м/с, м3/ч; Qmax - значение максимального измеряемого расхода при рабочих условиях, м3/ч.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	попутный, свободный нефтяной, факельный, природный газы, системы поддержания пластового давления и иные газы
Температура измеряемой среды, °С	от -60 до +120
Диапазон давления (абсолютное) измеряемой среды, МПа	от 0,087 до 1,7 или 42,1*
Входные сигналы	аналоговые* от 4 до 20 мА
Выходные сигналы	частотный от 0 до 10000 Гц; аналоговые* от 4 до 20 мА
Цифровые интерфейсы связи	RS232, Modbus RS485*, Ethernet TCP/IP*, HART*, Foundation FieldBus*, Bluetooth*
Маркировка взрывозащиты	1Ex d mb IIC T4 Gb
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	от 90 до 270 50±2 от 18 до 36
Потребляемая мощность, В^А, не более	20
Габаритные размеры (в зависимости от исполнения), мм: - высота - ширина - длина	от 385 до 1170 от 230 до 1020 от 450 до 1200
Масса (в зависимости от исполнения), кг:	от 26 до 2450
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от -60 до +60 до 100 % при 30 °С и более низких температурах с конденсацией влаги от 84,0 до 106,7
Средний срок службы, лет	15
Средняя наработка на отказ, ч	130 000
* Комплектуется по специальному заказу.

Знак утверждения типа

наносится на маркировочную табличку расходомеров-счетчиков «ВС-12 ППД» методом лазерной гравировки и в нижней части титульного листа паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность расходомеров-счетчиков «ВС-12 1111Д»
Наименование	Обозначение	Количество
Расходомер-счетчик	ВС-12 11Д	1 шт.
Магнитный ключ для программирования	-	1 шт.
Руководство по эксплуатации*	РЭ 26.51.52.110-002 03532461-2020	1 экз.
Паспорт*	1С 26.51.52.110-002 03532461-2020	1 экз.
Цифровой    носитель    с   технической    и эксплуатационной документацией	-	1шт.
* В бумажном или электронном виде

Сведения о методиках (методах) измерений

Приведены в пункте 1.4 руководства по эксплуатации. При использовании расходомеров-счетчиков «ВС-12 ППД» для измерения молекулярного веса и массового расхода углеводородных газов необходимо разработать и аттестовать методику (метод) измерений для конкретных условий применения в диапазонах изменений компонентного состава, давления и температуры измеряемой среды.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТУ 26.51.52.110-002-03532461-2020 Расходомеры-счетчики   «ВС-12   ППД».

Технические условия

Правообладатель

Общество с ограниченной ответственностью «ЕН Автоматизация»

(ООО «ЕН Автоматизация»)

ИНН 9729016220

Адрес: 127238, РФ, г. Москва, шоссе Дмитровское, дом 71Б, этаж 3, комната 26 Телефон: +7 495 369 02 89

Web-сайт: www.en-automation.ru

E-mail: info@en-automation.ru

Изготовитель

Общество с ограниченной ответственностью «ЕН Автоматизация»

(ООО «ЕН Автоматизация»)

ИНН 9729016220

Юридический адрес: 127238, РФ, г. Москва, шоссе Дмитровское, дом 71Б, этаж 3, комната 26

Адрес деятельности: 141733, Московская область, г. Лобня, ул. Гагарина, д.9 лит. С Телефон: +7 495 369 02 89

Web-сайт: www.en-automation.ru

E-mail: info@en-automation.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85351-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 245 ПСП «Кро-товка»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

СИКН включает в себя: блок измерительных линий, блок измерений показателей качества нефти, трубопоршневую поверочную установку, узел регулирования расхода и давления, блок подключения передвижной поверочной установки, систему сбора, обработки информации и управления, систему распределения электроэнергии.

В составе СИКН применены следующие средства измерений утвержденных типов:

• - преобразователи расхода жидкости турбинные MVTM, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее - рег.) № 16128-01;

• - преобразователи измерительные 644, рег. № 14683-04; 14683-00;

• - термопреобразователи сопротивления платиновые серии 65, рег. № 22257-05; 22257-01;

• - термопреобразователи с выходным сигналом Метран-270, Метран-270-Ех, рег. № 21968-11;

• - преобразователи давления измерительные 3051, рег. № 14061-04;

• - датчики давления Метран-150, рег. № 32854-13;

• - преобразователи плотности и расхода CDM, рег. № 63515-16;

• - влагомеры нефти поточные УДВН-1пм, рег. № 14557-15;

• - расходомер-счетчик ультразвуковой Optisonic 3400, рег. № 57762-14;

• - преобразователь плотности и вязкости FDM, FVM, HFVM, рег. № 62129-15;

• - комплексы измерительно-вычислительные сбора и обработки информации система учета нефти и нефтепродуктов «OCTOPUS» («ОКТОПУС»), рег. № 22753-02;

• - установка стационарная трубопоршневая поверочная «Прувер С-0,05», рег. № 26293-04;

• - установка поверочная трубопоршневая двунаправленная OGSB, рег. № 62207-15;

• - термометры и манометры для местной индикации и контроля температуры и давления.

Вспомогательные устройства и технические средства:

• - автоматизированное рабочее место (далее - АРМ) оператора;

• - автоматические и ручной пробоотборники;

• - фильтры тонкой очистки;

• - запорная и регулирующая арматура с устройствами контроля протечек.

Заводской номер СИКН указан на фирменной табличке.

Пломбирование СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО ИВК	ПО АРМ оператора
Идентификационное наименование ПО	Formula.o	RateCalc
Номер версии (идентификационный номер) ПО	2.01	2.3.1.1
Цифровой идентификатор ПО	7DB6BFFF	B6D270DB
Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода нефти*, м3/ч	от 100 до 960
Пределы допускаемой относительной погрешности, %: - измерений массы брутто нефти - измерений массы нетто нефти	±0,25 ±0,35
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть, соответствующая техническому регламенту, национальному стандарту
Количество измерительных линий, шт.	3 (2 рабочие, 1 резервная)
Рабочий диапазон избыточного давления, МПа:	от 0,25 до 0,8
Диапазон температуры нефти, оС	от +5 до +30
Плотность нефти при 20 °С, кг/м3	от 800 до 880

Наименование характеристики	Значение
Кинематическая вязкость нефти, мм2/с (сСт), не более	15
Массовая доля воды, %, не более	0,5
Массовая концентрация хлористых солей, мг/дм3, не более	100
Массовая доля механических примесей, %, не более	0,05
Содержание свободного газа	не допускается
Режим работы СИКН	непрерывный
Параметры электрического питания: - напряжение, В	380±38 (трехфазное);
- частота, Гц	220±22 (однофазное) 50±1
Условия эксплуатации: - температура окружающего воздуха, °С	от -43 до +39
- относительная влажность, %, не более	95
- атмосферное давление, кПа, не более	101,3
Срок службы, лет, не менее	20

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 4.

Таблица 4 - Комплектность СИКН

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти № 245 ПСП «Кротовка», заводской № 245		1 шт.
Инструкция по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 245 ПСП «Кротовка» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/20309-21).

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 245 ПСП «Кротовка»

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстан-дарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть»)

ИНН: 5612002469

Адрес: РФ, 461046, Оренбургская область, г. Бузулук, ул. Магистральная, дом. 2

Телефон: +7 (35342) 73-670, +7 (35342) 73-317

Факс: +7 (35342) 73-201

E-mail: orenburgneft@rosneft.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85352-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды турбинные BAYLAN

Назначение средства измерений

Счетчики холодной и горячей воды турбинные BAYLAN (далее - счетчики) предназначены для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СанПиН 2.1.4.1074-01, протекающей в системах холодного и горячего водоснабжения, воды в тепловых сетях и системы теплоснабжения по СанПиН 2.1.4.2496-09.

Описание средства измерений

Принцип работы счетчика основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.

Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства.

Счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма.

Счетчики выпускаются в следующих модификациях:

• - СТВХ W - счетчики холодной воды, выпускаются только класса точности В;

• - CTBY W - счетчики горячей воды (универсальные), выпускаются только класса точности В;

• - СТВХ BW - счетчики холодной воды, выпускаются класса точности В и С;

• - CTBY BW - счетчики горячей воды (универсальные), выпускаются класса точности В и С.

Счетчики могут снабжаться съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды. Также опционально есть возможность передачи данных с помощью каналов: М-Bus, Lora, NB-IoT, RFID.

Общий вид счетчиков представлен на рисунке 1 -2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Заводские номера счетчиков холодной и горячей воды турбинных BAYLAN наносятся на крышку отсчетного устройства методом лазерной гравировки в числовом формате в соответствии с рисунком 4.

Место нанесения знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мета нанесения знака поверки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диаметр условный (Ду)	50		65		80		100		125		150		200
Класс точности	С	B	C	B	C	B	C	B	C	B	C	B	C	B
Минимальный расход, Qmin, М3/ч	0,1	0,45	0,12	0,45	0,2	0,5	0,32	0,6	0,5	1,2	0,8	1,8	1,2	4,0
Переходный расход Qt, м3/ч	0,25	0,8	0,375	0,9	0,6	1,0	0,8	1,8	1,2	2,9	2,25	4,0	3,55	6,0
Номинальный расход (горячей воды / холодной воды) Qn, м3/ч	15 / 50		25 / 65		40 / 120		60 / 230		100 / 320		150 / 400		250 / 750
Максимальный расход (горячей воды / холодной воды) Qmax, М3/ч	30 / 90		50 / 120		80 / 200		120 / 300		200 / 450		300 / 600		500 / 1000
Порог чувствительности, м3/ч	0,03	0,1	0,035	0,15	0,04	0,25	0,06	0,25	0,1	0,5	0,12	0,75	0,18	1,05
Пределы допускаемой относительной погрешности при измерении объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax	±5 ±2

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр условный (Ду)	50	65	80	100	125	150	200
Температура измеряемой среды, °С:
- счетчики холодной воды				от +5 до +50
- счетчики горячей воды				от +5 до +90
Максимальное рабочее давление, МПа	1,6
Потеря давления при максимальном расходе, МПа, не более	0,1
Условия эксплуатации: - температура окружающего воздуха, °С				от +5 до +50
- относительная влажность при температуре 35 °С, % - атмосферное давление, кПа				95 от 84 до 106,7
Емкость отсчетного устройства, м3	999999					9999999
Габаритные размеры счетчиков, мм, не более:
- длина	200	200	225	250	250	300	350
- ширина	165	187	200	220	250	285	340
- высота	257	267	280	287	298	350	375
Масса счетчика, кг, не более	13	16	18	20	22	45	67
Наработка на отказ, ч, не менее	110000
Средний срок службы, лет	12

Знак утверждения типа

наносится на крышку отсчетного устройства методом лазерной гравировки, как показано на рисунке 3 и на титульный лист паспорта счетчика типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Счетчик холодной и горячей воды турбинный BAYLAN	1 шт.
Уплотнительные прокладки	2 шт.
Ответные фланцы (по требованию потребителя)	2 шт.
Паспорт	1 экз.
Упаковка	1 шт.

Сведения о методиках (методах) измерений

приведены в п. 5.3 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Техническая документация «BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI.», Турция

ТУ 26.51.63-002-11974691-2021 «Счетчики холодной и горячей воды турбинные BAYLAN»

Правообладатель

«BAYLAN 01 ,CU ALETLERI SAN. VE TIC. LTD. §TI», Турция

Адрес: Ataturk Organize San. Bolgesi 10032 Sok. No: 16, 35620 Qigli - IZMIR, Турция Тел./факс: +90 (232) 497 97 00 / +90 (232) 497 97 51

E-mail: info@baylanwatermeters.com

Изготовители

«BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI», Турция

Адрес: Ataturk Organize San. Bolgesi 10032 Sok. No: 16, 35620 Cigli - IZMIR, Турция

Тел./факс: +90 (232) 497 97 00 / +90 (232) 497 97 51

E-mail: info@baylanwatermeters.com

Общество с ограниченной ответственностью «БАЙЛАН-РУС» (ООО «БАЙЛАН-РУС») ИНН: 5754200931

Адрес: 302020 Орловская область, г. Орел, ул. Наугорское шоссе, д. 40, К.1, Литер Л, помещ. 30, 31

Телефон: +7-910-303-22-65

Web-сайт: www.baylan-rus.ru

E-mail: info@baylan.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85353-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы автоматические биохимические BioMajesty JCA-BM6070/C

Назначение средства измерений

Анализаторы автоматические биохимические BioMajesty JCA-BM6070/C (далее -анализаторы) предназначены для измерений содержания глюкозы, мочевины, холестерина, а также ионов натрия (Na⁺), хлора (Cl^-) и калия (K⁺), в биологических жидкостях.

Описание средства измерений

Принцип работы анализаторов основан на фотометрическом методе измерений. Анализаторы выполняют измерения оптической плотности проб после инкубации диагностических реагентов с образцами биологических жидкостей (плазмы и сыворотки крови, а также цереброспинальной жидкости или мочи) с последующим пересчетом в молярную (массовую) концентрацию определяемого аналита.

Анализаторы дополнительно могут быть оснащены потенциометрическим модулем с ионоселективными электродами. Содержание ионов натрия (Na⁺), хлора (Cl^-) и калия (K⁺), в биологических жидкостях определяется методом непрямой потенциометрии.

Анализаторы представляют собой стационарные приборы, конструктивно состоящие из блока анализа и блока управления. Блок анализа состоит из: системы роторов, систем дозирования проб/реагентов, а также системы дозирования модуля разбавления, гидравлической системы, инкубационной ванны, фотометрической системы, ион-селективного модуля, моющих станций. Блок управления представляет собой модуль с программным обеспечением, установленным для управления анализатором, обработки и вывода результатов измерений, а также ввода, хранения и запроса данных.

Результаты измерений представляются в единицах молярной (массовой) концентрации определяемых компонентов в ммоль/дм³ (ммоль/л), мг/дм³ (мг/л), и прочих конвертируемых единицах.

Анализаторы позволяют решать задачи по определению более широкого диапазона аналитов в биологических образцах в соответствии с методиками измерений, аттестованными в установленном порядке.

Общий вид анализаторов автоматических биохимических BioMajesty JCA-BM6070/C представлен на рисунке 1.

Пломбирование анализаторов автоматических биохимических BioMajesty JCA-BM6070/C не предусмотрено.

Знак поверки наносится на свидетельство о поверке (в случае его оформления).

Схема нанесения заводского номера и место нанесения знака утверждения типа-приведены на рисунке 2. Заводской номер имеет буквенно-цифровой формат и нанесен на заднюю часть прибора (на заводской этикетке) типографским методом, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

Рисунок 1 - Общий вид анализаторов автоматических биохимических BioMajesty JCA-BM6070/C

СА-20241ВМ60:

JCABM6070/C MODEL Но.:СА.20241ВМИ7С

AUTOMATIC ANALYZER             ,____

I---------1           ЕЭ СЙ

CI..E 2 Lmot Product                               ------*

dEOL

• □ AC 200V- 1SASO/EO Hz

• □ AC 220V- 13A SO/OO Hz

• □ AC 230V-13А S0/60 Hz u AC 240V-12A 50/60 Hz

.-i-u,

Е CA1375000080008

CA-28231EU6O7C

/ \

Место нанесения

заводского номера

\___________________/

Место нанесения

знака утверждения типа

Рисунок 2 Схема нанесения заводского номера и место нанесения знака утверждения типа

Программное обеспечение

Анализаторы имеют автономное программное обеспечение.

Основными функциями ПО анализаторов являются управление работой анализаторов, обработка и вывод результатов измерений, изменение настроечных параметров анализатора, просмотр памяти данных, передача данных, хранение результатов измерений.

Структура программного обеспечения представляет древовидную форму и состоит из разделов, прописанных в соответствующих главах руководства по эксплуатации на анализаторы.

Версия ПО идентифицируется при запуске блока управления анализатора.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние программного обеспечения.

Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	JCA-BM6070/C
Номер версии (идентификационный номер) ПО, не ниже	2.02r.00
Цифровой идентификатор ПО*	ac2b13a258 e4cc84272ffa6dd030daa2f54b9dc 1
Алгоритм вычисления контрольной суммы	md5
*Контрольная сумма указана для приведенной версии ПО

Метрологические и основные технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний оптической плотности, Б	от 0 до 4
Предел допускаемого СКО случайной составляющей погрешности измерений оптической плотности, %	2
Диапазон измерений молярной (массовой) концентрации мочевины, ммоль/дм3 (мг/дм3)	от 0,5 до 50,0 (от 30 до 3000)
Пределы допускаемой относительной погрешности измерений молярной (массовой) концентрации мочевины, %	±15
Диапазон измерений молярной (массовой) концентрации глюкозы, ммоль/дм3 (мг/дм3)	от 0,5 до 20,0 (от 90,1 до 3600)
Пределы допускаемой относительной погрешности измерений молярной (массовой) концентрации глюкозы, %	±15
Диапазон измерений молярной (массовой) концентрации холестерина, ммоль/дм3 (мг/дм3)	от 0,5 до 19,0 (от 193 до 7345)
Пределы допускаемой относительной погрешности измерений молярной (массовой) концентрации холестерина, %	±15
Диапазон измерений молярной (массовой) концентрации ионов натрия (Na+), ммоль/дм3 (мг/дм3)	от 10 до 400 (от 230 до 9200)
Пределы допускаемой относительной погрешности измерений молярной (массовой) концентрации ионов натрия (Na+), %	±10
Диапазон измерений молярной (массовой) концентрации ионов хлора (Cl-), ммоль/дм3 (мг/дм3)	от 2 до 400 (от 71 до 14180)
Пределы допускаемой относительной погрешности измерений молярной (массовой) концентрации ионов хлора (Cl-), %	±10
Диапазон измерений молярной (массовой) концентрации ионов калия (K+), ммоль/дм3 (мг/дм3)	от 1,5 до 400 (от 58,7 до 15640)
Пределы допускаемой относительной погрешности измерений молярной (массовой) концентрации ионов калия (K+), %	±10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие длины волн, нм	340, 410, 451, 478, 505, 545, 571, 596, 658, 694, 751, 805, 845, 884
Количество одновременно производимых исследований, тестов/ч, не более:	2400
Напряжение питания сети переменного тока с частотой (50 / 60) Гц, В (для всех моделей):	от 180 до 264
Потребляемая мощность от сети, В •А (для всех моделей), не более:	3500
Габаритные размеры: мм, не более: ширина глубина высота	2470 1000 1490
Масса, кг, не более:	855
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - диапазон атмосферного давления, кПа.	от +18 до +30 от 40 до 70 от 70 до 110
Средний срок службы, лет	10
Наработка на отказ, ч, не менее	10 000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и/или на корпус анализаторов в виде клеевой этикетки, как указано на рис. 2

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор автоматический биохимический BioMajesty JCA-BM6070/C	-	1 шт.
Комплект принадлежностей*	-	1 комплект
Руководство по эксплуатации	-	1 экз.
* - каждый анализатор комплектуется принадлежностями согласно требованию заказчика и перечня, указанного в паспорте и Руководстве по эксплуатации.

Сведения о методиках (методах) измерений

приведены в разделе п.1.2 Руководства по эксплуатации «Анализаторы автоматические биохимические BioMajesty JCA-BM6070/C»

Нормативные и технические документы, устанавливающие требования к анализаторам автоматическим биохимическим BioMajesty JCA-BM6070/C

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «19» февраля 2021 г. № 148.

Государственная поверочная схема для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 988.

Техническая документация компании «JEOL Ltd.», Япония

Изготовитель

Компания «JEOL Ltd.», Япония

Адрес: 3-1-2 Musashino, Akishima, Tokyo 196-8558, Japan

Телефон/факс: (+81)42-542-2303 / (+81)42-542-3132

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/факс: +7 (812) 251-76-01 / +7(812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1022

Лист № 1 Регистрационный № 85354-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули ввода аналоговых сигналов шестиканальные ADC6SM

Назначение средства измерений

Модули ввода аналоговых сигналов шестиканальные ADC6SM (далее - модули) предназначены для измерений напряжения переменного тока и его частоты от источников трехфазного напряжения в системах технической диагностики и мониторинга средств железнодорожной автоматики и телемеханики.

Описание средства измерений

Принцип действия модулей основан на преобразовании уровня измеряемого напряжения в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора модулей.

Аналоговые сигналы от источников напряжения поступают на шесть независимых, гальванически изолированных измерительных каналов. Каждый измерительный канал состоит из дифференциального входного устройства и аналого-цифрового преобразователя (далее -АЦП) с последовательным интерфейсом, через который производится обмен с микропроцессором модулей.

Аналого-цифровое преобразование на каждом АЦП запускается через промежутки времени, определяемые соответствующей частотой дискретизации. Результат преобразования (цифровой код напряжения) передается в микропроцессор модулей, где производится его обработка и вычисление параметров входного сигнала.

Модули включают в себя программно-аппаратные средства, которые с помощью встроенного программного обеспечения, защищенного от несанкционированного доступа, обеспечивают измерение поступающих на входы модулей аналоговых сигналов и передачу полученных результатов по последовательному порту RS-422 по команде запроса.

Управление режимом измерения проводится от внешнего источника, например, персонального компьютера, формирующего сигналы управления. Каналом взаимодействия с внешним источником является последовательный гальванически изолированный порт RS-422.

Шестиразрядный двоичный адрес модулей, предназначенный для обмена данными через порт RS-422, задается внешними соединениями.

На лицевой панели модулей расположены два световых индикатора: "РАБОТА" и "ПИТАНИЕ" и тумблер "ВКЛ" включения/выключения питания 24 В.

Модули обеспечивают работу в круглосуточном режиме.

Нанесение знака поверки на модули не предусмотрено.

Пломбирование модулей не предусмотрено.

Поверка модулей возможна только в полном объеме.

Заводские номера нанесены на заднюю панель модулей методом лазерной гравировки.

Внешний вид модулей и место нанесения знака утверждения типа представлены на рисунках 1, 2.

Рисунок 1 - Общий вид модулей

Место нанесения знака утверждения типа

Рисунок 2 - Место нанесения знака утверждения типа

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) ADC6SM предназначено для сбора и обработки входных сигналов, реализации алгоритмов вычисления и организации управления и взаимодействия с внешними системами. Автономное ПО предназначено для организации автоматической поверки модулей.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Наименование встроенного ПО	ADC6SM
Номер версии (идентификационный номер) встроенного ПО	5.2
Цифровой идентификатор встроенного ПО (CRC16)	824C
Наименование автономного ПО	поверка ADC6SМ
Номер версии (идентификационный номер) автономного ПО	5.2.0.0
Цифровой идентификатор автономного ПО	отсутствует

В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Измеряемый параметр	Диапазоны измерений	Пределы допускаемой основной относительной погрешности измерений, %
Напряжение переменного тока, В	От 1 до 5	± 1,0
Частота переменного тока в диапазоне напряжений от 1 до 5 В, Гц	От 45 до 55	± 0,5
П р и м е ч а н и я 1 Нормальные условия измерений: - температура окружающей среды, °С                      от +10 до +30; - относительная влажность воздуха, %                      от 30 до 80; - атмосферное давление, кПа                              от 84 до 106. 2 Дополнительные погрешности измерений, вызванные отклонением температуры окружающего воздуха от нормальных условий применения (20 ± 10) °C, составляют 0,5 предела основной погрешности на каждые 10 °C в пределах диапазона рабочих температур

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Входное сопротивление каждого измерительного канала модулей, кОм	От 90 до 110
Напряжение питания постоянного тока, В	От 19,2 до 28,8
Потребляемый ток, мА, не более	100
Время установления рабочего режима, мин, не более	1
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	От -10 до +55 90 От 84 до 106
Средняя загрузка при круглосуточной работе, ч, не более	6
Габаритные размеры, мм, не более	высота	ширина	длина
	155	50	187
Масса, кг, не более	0,6
Средняя наработка на отказ, ч, не менее	50000
Средний срок службы, лет, не менее	15

Знак утверждения типа наносится на лицевую панель модулей методом лазерной гравировки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль ввода аналоговых сигналов шестиканальный ADC6SM	СЕМШ10.1109.00.00	1 шт.*
Руководство по эксплуатации	СЕМШ10.1109РЭ	1 экз.**
Формуляр	СЕМШ10.1109Ф0	1 экз.
Методика поверки	СЕМШ10.1109МП	1 экз.**
Упаковка	В соответствии с КД предприятия-изготовителя	-
* Количество и вариант исполнения определяется договором (контрактом). ** Один экземпляр в каждый адрес поставки модуля

Сведения о методиках (методах) измерений

приведены в п. 2 «Описание модуля и принципов его работы» документа СЕМШ10.1109РЭ «Модуль ввода аналоговых сигналов шестиканальный ADC6SМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к модулям ввода аналоговых сигналов шестиканальным ADC6SM

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 240⁹ Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 1053 от 29 мая 2018 г.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

СЕМШ10.1109ТУ Модуль ввода аналоговых сигналов шестиканальный ADC6SM. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Сектор» (ООО «Сектор»)

ИНН 7826710455

Адрес: 191119, г. Санкт-Петербург, ул. Боровая, д. 32, лит. А, помещение 40Н, комната 5

Телефон: 8 (812) 493-33-95, 493-33-96, 433-33-97

E-mail: mail@sector-spb.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.

---
