Лист № 1 Регистрационный № 78166-20                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур» (далее - СИКН) предназначена для автоматизированного измерения массы нефтепродукта при проведении учетных операций.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродукта, реализованного с применением расходомеров массовых.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (БИК), блок стационарной поверочной установки (ПУ), системы сбора и обработки информации (СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефтепродуктов.

БИЛ состоит из входного и выходного коллекторов, двух рабочих и одной контрольнорезервной измерительных линий (ИЛ). На каждой ИЛ установлены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:

• - расходомер массовый Promass 83F DN 100 (далее по тексту - ПР) (регистрационный № 15201-11);

• - датчики температуры TMT 142R (регистрационный № 63821-16);

• - преобразователь давления измерительный АИР-20/М2 (регистрационный № 63044-16).

БИК предназначен для автоматизированных измерений параметров качества нефтепродукта, а также для автоматического и ручного отбора проб нефтепродукта для лабораторного анализа. В БИК установлены следующие средства измерений и технические средства:

• - преобразователь плотности и расхода CDM (регистрационный № 63515-16);

• - датчики температуры TMT 142R (регистрационный № 63821-16);

• - преобразователь давления измерительный АИР-20/М2 (регистрационный № 63044-16).

В блок стационарной ПУ входят следующие СИ и технические средства:

• - установка поверочная CALIBRON модели S-25 (регистрационный №70485-18);

• - датчик температуры Rosemount 3144P (регистрационный № 63889-16);

• - преобразователь давления измерительный 3051TG (регистрационный № 14061-15).

В СОИ системы входят следующие СИ и технические средства:

• - комплекс измерительно-вычислительный ТН-01 (регистрационный № 67527-17);

- три автоматизированных рабочих места (АРМ) оператора (основное, резервное, принимающей стороны). Каждое АРМ оператора имеет в своем составе персональный компьютер с программным обеспечением в комплекте с монитором, клавиатурой и принтером.

В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

СИКН обеспечивает выполнение следующих основных функций:

- автоматическое вычисление массы нефтепродуктов по каждой ИЛ и по СИКН в целом;

- автоматическое измерение и вычисление показателей качества нефтепродуктов (плотности);

- автоматическое измерение технологических параметров (температуры, давления, расхода);

- автоматический и ручной отбор проб нефтепродуктов в БИК;

- отображение, регистрацию и хранение результатов измерений в комплексе измерительно-вычислительном ТН-01 (далее по тексту - ИВК) и АРМ оператора;

- формирование и печать отчетных документов;

- дистанционное и местное управление запорной и регулирующей арматурой, циркуляционными насосами и другим оборудованием;

- контроль герметичности запорной арматуры, влияющей на результаты измерения массы, поверки и КМХ;

- автоматический контроль, индикацию, сигнализацию предельных значений технологических параметров;

• - KMX рабочего ПР с помощью контрольно-резервного ПР, применяемого в качестве контрольного;

• - КМХ и поверка ПР рабочего и контрольно-резервного ПР с применением ПУ. Пломбирование СИКН не предусмотрено.

Нанесение знака поверки на СИКН не предусмотрено.

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

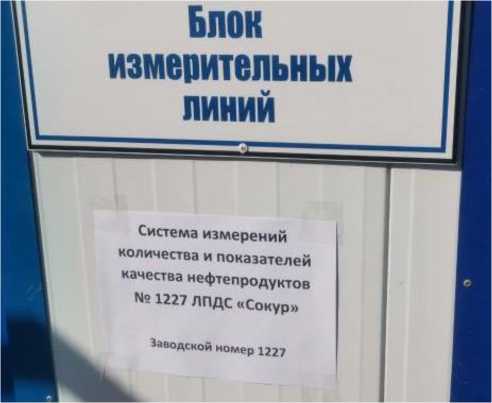

Рисунок 1 - Информационная табличка СИКН

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части.

Идентификационные данные ПО ИВК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИВК

Продолжение таблицы 1

Продолжение таблицы 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Лист № 7 Всего листов 7 Комплектность средства измерений

аблица 5 - Комплектность средства измерений

приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур» Новосибирское РНУ АО «Транснефть - Западная Сибирь», ФР.1.29.2019.34454.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.6.3.1)

Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Великолукский завод «Транснефтемаш» филиал АО «Транснефть - Верхняя Волга»

ИНН 5260900725

Адрес: 182115, Псковская область, г. Великие Луки, ул. Гоголя д. 2

Телефон: +7(81153) 9-26-67

Факс: +7 (81153) 9-26-67

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а

Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

В части вносимых изменений

Акционерное общество «Транснефть - Автоматизация и Метрология»

(АО «Транснефть - Автоматизация и Метрология»)

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

октабря   2025 г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

21 октября 2025 г.                                                                    ,         2261

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

Лист № 1 Регистрационный № 78167-20                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов № 1247 ЛПДС «Сокур» (далее - СИКН) предназначена для автоматизированного измерения массы нефтепродукта при проведении учетных операций.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродукта, реализованного с применением расходомеров массовых.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (БИК), системы сбора и обработки информации (СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефтепродуктов.

БИЛ состоит из входного и выходного коллекторов, двух рабочих и одной контрольнорезервной измерительных линий (ИЛ). На каждой ИЛ установлены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:

• - расходомер массовый Promass 83F DN 100 (далее по тексту - ПР) (регистрационный № 15201-11);

• - датчики температуры TMT 142R (регистрационный № 63821-16);

• - преобразователь давления измерительный АИР-20/М2 (регистрационный № 63044-16).

БИК предназначен для автоматизированных измерений параметров качества нефтепродукта, а также для автоматического и ручного отбора проб нефтепродукта для лабораторного анализа. В БИК установлены следующие средства измерений и технические средства:

• - преобразователь плотности и расхода CDM (регистрационный № 63515-16);

• - датчики температуры TMT 142R (регистрационный № 63821-16);

• - преобразователь давления измерительный АИР-20/М2 (регистрационный № 63044-16).

В СОИ системы входят следующие СИ и технические средства:

• - комплекс измерительно-вычислительный ТН-01 (регистрационный № 67527-17);

• - три автоматизированных рабочих места (АРМ) оператора (основное, резервное, принимающей стороны). Каждое АРМ оператора имеет в своем составе персональный компьютер с программным обеспечением в комплекте с монитором, клавиатурой и принтером.

В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

Поверку и контроль метрологических характеристик (КМХ) ПР проводят с помощью установки поверочной CALIBRON модели S-25 (далее по тексту - ПУ) (регистрационный №70485-18) входящей в состав системы измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур».

СИКН обеспечивает выполнение следующих основных функций:

- автоматическое вычисление массы нефтепродуктов по каждой ИЛ и по СИКН в целом;

- автоматическое измерение и вычисление показателей качества нефтепродуктов (плотности);

- автоматическое измерение технологических параметров (температуры, давления, расхода);

- автоматический и ручной отбор проб нефтепродуктов в БИК;

- отображение, регистрацию и хранение результатов измерений в комплексах измерительно-вычислительные ТН-01 (далее по тексту - ИВК) и АРМ оператора;

- формирование и печать отчетных документов;

- дистанционное и местное управление запорной и регулирующей арматурой, циркуляционными насосами и другим оборудованием;

- контроль герметичности запорной арматуры, влияющей на результаты измерения массы, поверки и КМХ;

- автоматический контроль, индикацию, сигнализацию предельных значений технологических параметров;

• - KMX рабочего ПР с помощью контрольно-резервного ПР, применяемого в качестве контрольного;

• - КМХ и поверка ПР рабочего и контрольно-резервного ПР с применением ПУ.

Пломбирование СИКН не предусмотрено.

Нанесение знака поверки на СИКН не предусмотрено.

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

Рисунок 1 - Информационная табличка СИКН

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части.

Идентификационные данные ПО ИВК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИВК

Продолжение таблицы 1

Продолжение таблицы 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Лист № 7 Всего листов 7 Комплектность средства измерений

аблица 5 - Комплектность средства измерений

приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1247 ЛПДС «Сокур» Новосибирское РНУ АО «Транснефть - Западная Сибирь», ФР.1.29.2019.35318.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.6.3.1)

Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Великолукский завод «Транснефтемаш» филиал АО «Транснефть - Верхняя Волга»

ИНН 5260900725

Адрес: 182115, Псковская область, г. Великие Луки, ул. Гоголя д. 2

Телефон: +7(81153) 9-26-67

Факс: +7 (81153) 9-26-67

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а

Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

В части вносимых изменений

Акционерное общество «Транснефть - Автоматизация и Метрология»

(АО «Транснефть - Автоматизация и Метрология»)

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994
