Обозначение

Наименование

Кол.

Примечание

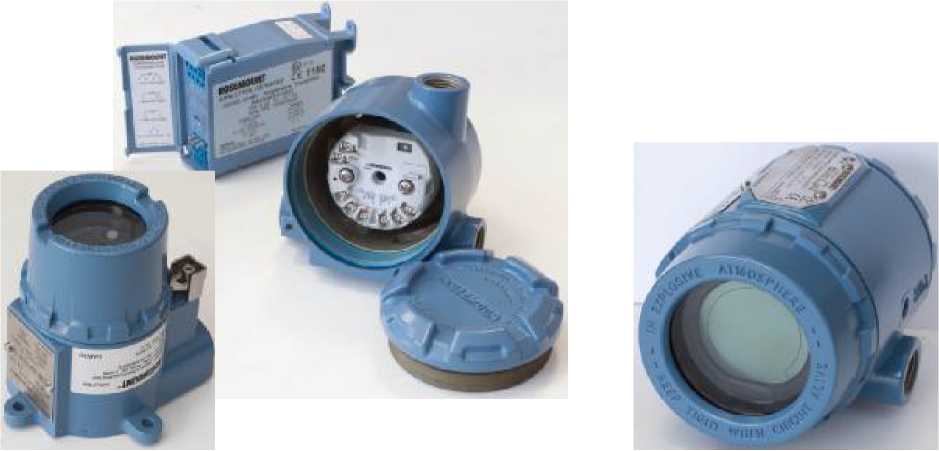

Rosemount 644

Преобразователь измерительный Rosemount 644

1 шт.

00809-0207-4728

Руководство по эксплуатации ПИ Rosemount 644 с интерфейсом HART

1 экз.

На 10 штук ПИ и меньшее количество при поставке в один адрес

00809-0407-4728

Руководство по эксплуатации ПИ Rosemount 644 с интерфейсом Foundation fieldbus

1 экз.

Обозначение

Наименование

Кол.

Примечание

00809-0307-4728

Руководство по эксплуатации ПИ Rosemount 644 с интерфейсом Profibus PA

1 экз.

На 10 штук ПИ и меньшее количество при поставке в один адрес

12.5314.000.00 МП

Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки

1 экз.

12.5314.001.00 ПС

Паспорт

1 экз.

00813-0107-4728

Лист технических данных ИП Rosemount 644

1 экз.

По требованию заказчика

Таблица 4 - Комплектность поставки преобразователей изме

рительных Rosemount 3144Р

Обозначение

Наименование

Кол.

Примечание

Rosemount 3144P

Преобразователь измерительный Rosemount 3144P

1 шт.

00809-0107-4021

Руководство по эксплуатации ПИ Rosemount 3144P

1 экз.

На 10 штук ПИ 3144P и меньшее количество при поставке в один адрес

12.5314.000.00 МП

Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки

1 экз.

12.5314.002.00 ПС

Паспорт

1 экз.

00813-0107-4021

Лист технических данных ИП Rosemount 644

1 экз.

По требованию заказчика

Наименование характеристик

644

644 повышенной точности

3144Р

3144Р повышенной точности

Диапазон измерения температуры, °C

1) термопреобразователей сопротивления с НСХ:

- Pt100 (a=0,00385)

от минус 200 до 850

Наименование характеристик

644

644 повышенной точности

3144Р

3144Р повышенной точности

- Pt200 (a=0,00385)

от минус 200 до 850

- Pt500 (a=0,00385)

от минус 200 до 850

- Pt1000 (a=0,00385)

от минус 200 до 300

- Pt50 (a=0,00391) (50П)

от минус 200 до 550

- Pt100 (a=0,00391) (100П)

от минус 200 до 550

- Cu50 (a=0,00426)

от минус 50 до 200

- Cu100 (a=0,00426)

от минус 50 до 200

- Cu10 (a=0,00428) (10М)

от минус 50 до 250

- Cu50 (a=0,00428) (50М)

от минус 185 до 200

- Cu100 (a=0,00428) (100М)

от минус 185 до 200

- Ni120 (a=0,00617) (120Н)

от минус 70 до 300

2) преобразователей термоэлектриче-

ских с НСХ:

- B

от 100 до 1820

от минус 200 до 1000

(для HART);

- E

от минус 50 до 1000

от минус 200 до 1000

(для Foundation fieldbus и

Profibus PA)

- J

от минус 180 до 760

- K

от минус 180 до 1372

- N

от минус 200 до 1300

- R

от 0 до 1768

- S

от 0 до 1768

- T

от минус 200 до 400

- L

от минус 200 до 800

Диапазон измерения электрического

от минус 10 до 100

напряжения постоянного тока, мВ

Диапазон измерения электрического

0 до 2000

сопротивления, Ом

Пределы допускаемой основной аб-

солютной погрешности измерения и

преобразования в температуру сигна-

лов от:, °C

1) термопреобразователей сопротив-

ления с НСХ:

- Pt100 (a=0,00385)

±0,15

±0,10

±0,10

±0,08

- Pt200 (a=0,00385)

±0,27

±0,22

±0,22

±0,176

- Pt500 (a=0,00385)

±0,19

±0,14

±0,14

±0,112

- Pt1000 (a=0,00385)

±0,19

±0,10

±0,10

±0,08

- Pt50 (a=0,00391) (50П)

±0,30

±0,20

±0,20

±0,16

- Pt100 (a=0,00391) (100П)

±0,15

±0,10

±0,10

±0,08

- Cu50 (a=0,00426)

±1,34

±0,34

±0,34

±0,272

- Cu100 (a=0,00426)

±0,67

±0,17

±0,17

±0,136

Наименование характеристик

644

644 повышенной точности

3144Р

3144Р повышенной точности

- Cu10 (a=0,00428) (10М)

±1,40

±1,00

±1,00

±0,8

- Cu50 (a=0,00428) (50М)

±1,34

±0,34

±0,34

±0,272

- Cu100 (a=0,00428) (100М)

±0,67

±0,17

±0,17

±0,136

- Ni120 (a=0,00617) (120Н)

±0,15

±0,08

±0,08

±0,064

²⁾ 2) преобразователей термоэлектрических с НСХ:

±3,00 (от 100

±3,00 (от 100

±3,00 (от 100

- B

до 300 °С);

до 300 °С);

до 300 °С);

±0,77 (св. 300

±0,75 (св. 300

±0,75 (св. 300

до 1820 °С)

до 1820 °С)

до 1820 °С)

- E

±0,20

±0,20

±0,20

—

- J

±0,35

±0,25

±0,25

—

±0,70 (от -180

±0,

50 (от -180

±0,50 (от -180

- K

до -90 °С);

до -90 °С);

до -90 °С);

±0,50 (св. -90

±0,25 (св. -90

±0,25 (св. -90

до 1372 °С)

до 1372 °С)

до 1372 °С)

- N

±0,50

±0,40

±0,40

—

- R

±0,75

±0,60

±0,60

—

- S

±0,70

±0,50

±0,50

—

- T

±0,35

±0,25

±0,25

—

- L

±1,00

±0,25

±0,25

—

Пределы допускаемой основной абсолютной погрешности измерения электрического напряжения постоянного тока, мВ

±0,015

±0,015

±0,015

—

Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления, Ом

±0,45

±0,35

±0,35

—

Температура окружающей среды, °С

от минус 60 до 85

³⁾’ ⁴⁾ Дополнительная абсолютная погрешность измерения и преобразова-

ния в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С сигналов от:, °C

1) термопреобразователей сопротивления с НСХ:

- Pt100 (a=0,00385)

±0,003

±0,0015

- Pt200 (a=0,00385)

±0,004

±0,0023

- Pt200 (a=0,00385)

±0,004

±0,0023

- Pt500 (a=0,00385)

±0,003

±0,0015

- Pt1000 (a=0,00385)

±0,003

±0,0015

- Pt50 (a=0,00391) (50П)

±0,004

±0,0030

- Pt100 (a=0,00391) (100П)

±0,003

±0,0015

Наименование характеристик

644

644 повышенной точности

3144Р

3144Р повышенной точности

• - Cu50 (a=0,00426)

• - Cu100 (a=0,00426)

• - Cu10 (a=0,00428) (10М)

• - Cu50 (a=0,00428) (50М)

• - Cu100 (a=0,00428) (100М)

• - Ni120 (a=0,00617) (120Н)

2) преобразователей термоэлектриче

ских с НСХ:

• - B

• - E

±0,008

±0,004 ±0,03 ±0,008

±0,004 ±0,003

±0,014 (t°>1000 °С); ±[0,032-(0,0025 % от (t°-300))]

(300 °C^t°<1000 °С); ±[0,054-(0,011 % от (t°-100))] (100 °C<t°<300 °С) ±[0,005+(0,0043 % от t°)]

±0,0030

±0,0015

±0,0015 ±0,0030 ±0,0015

±0,0010

±0,014 (t°>1000 °С); ±[0,029-(0,0021 % от (t°-300))] (300 °С< t°<1000 °С);

±[0,046-(0,0086 % (t°-100))] (100 °С< t°<300 °С) ±[0,004+(0,00043% от t°)]

• - J

• - K

±[0,0054+(0,00029 % от t°)] (t°>0 °С);

±[0,004+(0,00029 % от t°)] (t°> 0 °С);

±[0,0054+(0,0025 % от 11° 1)] (t°<0 °С) ±[0,0061+(0,0054 % от t°)] (t°>0 °С);

±[0,0061+(0,0025 % от 11° 1)] (t°<0 °С)

±[0,004+(0,0020 % от | t° |)] (t°< 0 °С) ±[0,005+(0,00054 % от t°)] (t°> 0 °С);

±[0,005+(0,0020 % от | t°|)] (t°< 0 °С)

- N

±[0,0068+(0,00036 % от t°)]

±[0,005+(0,00036 % от t°)]

- R

±0,016 (t°>200 °С);

±0,015 (t°> 200 °С);

±[0,023-(0,0036 % от t°)] (t°<200 °С)

±[0,021-(0,0032 % от t°)] (t°< 200 °С)

- S

±0,016 (t°>200 °С);

±0,015 (t°> 200 °С);

±[0,023-(0,0036 % от t°)] (t°<200 °С)

±[0,021-(0,0032 % от t°)] (t°< 200 °С)

- T

±0,0064 (t°>0 °С);

±0,005 (t°> 0 °С);

±[0,0064+(0,0043 % от 11° 1)]

(t°< 0 °С)

±[0,005+(0,0036 % от | t°|)]

(t°< 0 °С)

- L

±0,007 (t°>0 °С); ±[0,007-(0,003 % от | t°|)] (t°<0 °С)

±0,005 (t°> 0 °С); ±[0,005+(0,003 % от | t°|)] (t°< 0 °С)

³⁾’ ⁴⁾ Дополнительная абсолютная погрешность измерения электрического напряжения постоянного тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ

±0,0005

±0,00025

Наименование характеристик

644

644 повышенной точности

3144Р

3144Р повышенной точности

³⁾’ ⁴⁾ Дополнительная абсолютная погрешность измерения электрического сопротивления, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом

±0,0084

±0,007

Максимальная влажность окружающего воздуха при температуре 35 °С, %

95

99

Выходной сигнал

4-20 мА; HART; Foundation fieldbus;

Profibus PA

4-20 мА; HART; Foundation fieldbus

Пределы допускаемой дополнительной погрешности от изменения номинального напряжения питания, % от диапазона измерений / 1 В

± 0,005

Напряжение питания, В

• - 4-20 мА, HART

• - Foundation fieldbus

- Profibus PA

от 12,0 до 42,4 от 9,0 до 32,0 от 9,0 до 32,0

от 12,0 до 42,4 от 9,0 до 32,0

Сопротивление нагрузки, Ом

• - 4-20 мА

• - HART

от 0,1 до 1000 от 250 до 1100

Вид взрывозащиты

«искробезопасная цепь» тип «ia»; «взрывонепроницаемая оболочка»

Пульсация аналогового выходного сигнала от диапазона изменения выходного сигнала, %, не более

0,625

Мощность, Вт, не более

1

Устойчивость к воздействию внешнего переменного магнитного поля

частота (50±1) Гц напряженность до 400 А/м

Устойчивость к воздействию синусоидальной вибрации

• - для всех исполнений кроме HART

• - для HART

группа GX

частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g;

частота от 10 до 60 Гц смещение 0,35 мм, частота 60 до 2000 Гц ускорение 5g

группа GX

частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g

Степень защиты от воды и пыли

IP66, IP68

Диапазон температур при транспортировании, °С

от минус 60 до 50

Габаритные размеры корпуса, ширина ^х высота ^х длина, мм, не более

110x117x117

123x123x135

Масса, кг, не более

1,9

3,7

Средний срок службы, лет, не менее

10

• ¹⁾ Основная абсолютная погрешность ПИ с выходным сигналом 4-20 мА равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и основной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Основная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна:

• - ± 0,03 % от диапазона измерения первичного преобразователя (для Rosemount 644);

• - ± 0,02 % от диапазона измерения первичного преобразователя (для Rosemount 644 повышенной точности, Rosemount 3144Р и Rosemount 3144Р повышенной точности).

• ²⁾ Основная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной + 0,5 °С (для Rosemount 644); + 0,25 °С (для Rosemount 644 повышенной точности, Rosemount 3144Р и Rosemount 3144Р повышенной точности).

• ³⁾ При отклонении температуры окружающей среды от 20 °С. Для диапазона температур окружающей среды от минус 40 до 85 °С.

• ⁴⁾ Дополнительная абсолютная погрешность ПИ с выходным сигналом 4-20 мА равна сумме дополнительной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и дополнительной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Дополнительная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна ± 0,001 % от диапазона измерения первичного преобразователя.
