Сведения о средстве измерений: 65467-16 Преобразователи термоэлектрические

Номер по Госреестру СИ: 65467-16
65467-16 Преобразователи термоэлектрические
(Rosemount 1067)

Назначение средства измерений:
Преобразователи термоэлектрические Rosemount 1067 (далее - термопреобразователи или ТП) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы ТС.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 19.10.2021
Номер записи - 156851
ID в реестре СИ - 379251
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Rosemount Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1619 от 2016.10.19 Об утверждении типов СИ (20 позиций)

Наличие аналогов СИ: Преобразователи термоэлектрические (Rosemount 1067)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
65467-16 Преобразователи термоэлектрические (Rosemount 1067)
Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
61363-15 Преобразователи термоэлектрические (ТХАв, ТХКв)
Общество с ограниченной ответственностью «Научно-производственное объединение «Вакууммаш» (ООО «НПО «Вакууммаш») (РОССИЯ )
65467-16 Преобразователи термоэлектрические (Rosemount 1067)
Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
71573-18 Преобразователи термоэлектрические (ТС)
АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP" (СОЕДИНЕННЫЕ ШТАТЫ )

Все средства измерений АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13849-04
01.04.2015
Датчики давления, 1151 мод. GP, AP, DP, HP, LT
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
13849-04
01.11.2009
Датчики давления, 1151 мод. GP, AP, DP, HP, LT
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
14061-04
01.11.2009
Преобразователи давления измерительные, 3051
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
14061-10
01.04.2015
Преобразователи давления измерительные, 3051
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев
14061-15
19.03.2020
Преобразователи давления измерительные, 3051
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
5 лет
14061-15
19.03.2020
Преобразователи давления измерительные, 3051
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
5 лет
14660-03
01.10.2008
Расходомеры электромагнитные, 8700
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
14660-08
01.03.2013
Расходомеры электромагнитные, 8700
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
14660-12
10.05.2022
Расходомеры электромагнитные, 8700
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
14683-09
01.01.2015
Преобразователи измерительные, 644, 3144Р
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
16825-02
01.01.2008
Преобразователи давления измерительные, 2088 и 2090
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года - для мод. с допуск.осн. погрешностью ±0,2 и ±0,25 %; 1 год - для ±0,1 %
23223-08
01.01.2014
Преобразователи температуры 8-канальные, 848Т
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
24116-02
01.01.2008
Преобразователи давления измерительные, 3051S
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
24116-08
01.07.2013
Преобразователи давления измерительные, 3051S
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных
24116-13
11.05.2023
Преобразователи давления измерительные, 3051S
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев
25396-03

Устройства нагрузки преобразователей давления измерительные, 03915-3247-0001 и 03915-2853-0001
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
25547-12
09.07.2017
Уровнемеры, 3300
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
25764-03
01.11.2008
Преобразователи давления измерительные, 4600
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
25765-03
01.11.2008
Преобразователи давления измерительные, 1810
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
28033-04
01.11.2009
Датчики температуры, 248
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
29597-05

Датчик температуры, 3144PD6A1E1B5Q4
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
30247-11
28.06.2021
Уровнемеры, 5400
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года; с 2013 г. - 4 года
39530-08
01.01.2014
Датчики давления, 2051T
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
39531-08
01.01.2014
Датчики давления, 2051C, 2051L
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
39539-08
01.01.2014
Датчики температуры, 644, 3144Р
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
40265-08
01.01.2014
Преобразователи температуры беспроводные, 648
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
42792-09

Термометры сопротивления платиновые, 68
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
44372-10
01.04.2015
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O)
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
44372-10
07.05.2020
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O)
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
46317-10
01.08.2015
Преобразователи многопараметрические, 3051SMV
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных
46317-15
16.12.2020
Преобразователи многопараметрические, 3051SMV
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах 10…100 % от верхней границы диапазона измерений, при условии корректировки нуля не реже 1 раза в 6 месяцев
47440-11
05.08.2016
Расходомеры, 3095MFA
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
48988-12
30.12.2026
Преобразователи измерительные, Rosemount 248
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
49085-12
30.12.2021
Датчики температуры, Rosemount 248
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
49186-12

Термопреобразователи сопротивления платиновые, 68
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
50172-12
08.06.2022
Расходомеры вихревые, Rosemount 8600D
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
50516-12
08.06.2027
Преобразователи, Rosemount 333 HART Tri-loop
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
50699-12
19.06.2022
Расходомеры, 3051SFC
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров
53779-13
13.06.2018
Уровнемеры, 5300
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
56381-14
05.02.2019
Преобразователи измерительные, Rosemount 644, Rosemount 3144P
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
5 лет
57540-14
03.06.2019
Термопреобразователи сопротивления, Rosemount 0078
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года
58253-14
20.08.2019
Уровнемеры, 3308
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
58727-14

Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B075T26
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
58728-14

Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B180T26
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
59067-14

Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B025T26
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
59068-14

Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B025T26
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
59093-14

Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B045T26
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
59108-14

Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B165T26
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
60838-15
12.03.2025
Уровнемеры, 3308 Rosemount
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года.
61434-15
07.08.2025
Приборы показывающие измерительные, Rosemount 751
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
65467-16
19.10.2021
Преобразователи термоэлектрические, Rosemount 1067
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N
65468-16
19.10.2021
Термопреобразователи сопротивления платиновые, Rosemount 1067
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
66303-16

Термопреобразователи сопротивления платиновые, ROSEMOUNT 0068
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
67710-17
02.06.2027
Датчики горючих и токсичных газов, Millennium II, Millennium II Basic
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года - для датчиков с сенсором SC311x-100-ASSY-ЕМ; 1 год - для датчиков с сенсорами SC310x-100-ASSY-ЕМ, ST320x-y-ASSY-ЕМ, ST341x-y-ASSY-ЕМ, ST360x-y-ASSY-ЕМ
56381-14
15.11.2023
Преобразователи измерительные, Rosemount 644, Rosemount 3144P
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
5 лет
74232-19
01.03.2024
Преобразователи давления измерительные, 2051
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
5 лет
78737-20
15.07.2025
Газоанализаторы, Rosemount мод. OXT4A, OXT4ADR, OXT4C, OXT4CNF, OXT4CDR, OXT4CDRNF, 6888A, 6888С, CX1100, 5081FG
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
80889-20

Термопреобразователи сопротивления, Rosemount 0068
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
82819-21
03.09.2026
Преобразователи термоэлектрические, 214С
Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года, для преобразователей термоэлектрических 214С с термопарой типа Т в диапазоне температур от минус 196 °С до плюс 40°С - 3 года

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические (ТС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи термоэлектрические (ТС)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на преобразователь методом, принятом на заводе, и на титульные листы эксплуатационной документации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

отсутствуют.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим Rosemount 1067

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «Rosemount Inc», США.

Поверка

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

- термометр сопротивления эталонный ЭТС -100/1 3- го разряда по ГОСТ 8.558-2009;

- преобразователи термоэлектрические эталонные ТППО 2, 3-го разрядов по ГОСТ 8.558-2009;

- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);

- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);

- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С (Регистрационный № 44370-10);

- измеритель температуры многоканальный прецизионный МИТ 8.10(М ) (Регистрационный № 19736-11);

- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.


Изготовитель

Фирма «Rosemount, Inc.», США
Адрес: 8200 Market Boulevard, Chanhassen, MN 55317, USA

Заявитель


Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: Россия, 454003, г. Челябинск, Новоградский проспект, 15 Тел.: (351) 799-51-52; факс: (351) 799-55-88
E-mail: Info.Metran@emerson.com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.

ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (ЧЭ), соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений.

Измерительная вставка выполнена в виде кабеля (с номинальной статической характеристикой преобразования (НСХ) типов E, J, K, N, T по ГОСТ Р 8.585-2001 (МЭК 60584-1)) с неорганической изоляцией и оболочкой из разнообразных материалов. Для температур до плюс 800 °C и работы на воздухе оболочка изготавливается из нержавеющей стали 321. Для температур свыше плюс 800 °C в воздушной среде, оболочка изготавливается из сплава Инконель 600. Возможны исполнения защитной арматуры из разных марок стали.

Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.

В соединительную головку ТП могут встраиваться измерительные преобразователи утвержденных типов.

Взрывобезопасные исполнения ТП соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТП обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка "d"», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

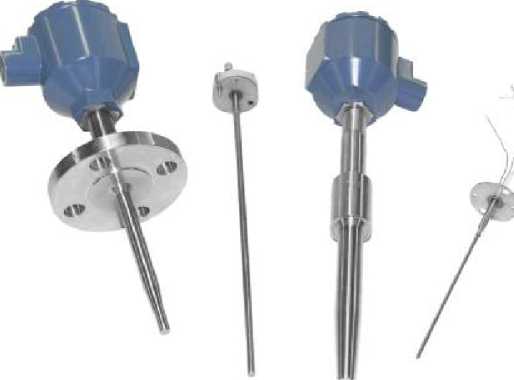

Фотографии внешнего вида ТП представлены на рисунке 1.

Внешний вид. Преобразователи термоэлектрические (ТС), http://oei-analitika.ru

Рисунок 1 - Преобразователи термоэлектрические Rosemount 1067

Программное обеспечение отсутствует.


Комплектность поставки ТП представлена в таблице 3.

Таблица 3

Наименование

Кол-во

Примечание

Преобразователь термоэлектрический

Rosemount 1067

1 шт.

Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных

Паспорт

1 экз.

-

Руководство по эксплуатации

1 экз.

На 10 шт. ТС и меньшее количество при поставке в один адрес

Лист технических данных

1 экз.

По дополнительному заказу

Защитная гильза

1 шт.

По дополнительному заказу


Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1): Е, J, K, N, R, S, T.

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) приведены в таблице 1.

Таблица 1

Условное обозначение

НСХ

Класс допуска

Диапазон измерений температуры, °С

Пределы допускаемых отклонений ТЭДС от НСХ, °С

E

1

от -40 до +375 включ.

±1,5

Св. +375 до +800

±0,004-|t|

J

1

от -40 до +375 включ.

±1,5

Св. +375 до +750

±0,004-|t|

K, N

1

от -40 до +375 включ.

±1,5

Св. +375 до +1000

±0,004-|t|

R

1

от 0 до +1000

±1,0

S

1

от 0 до +1000

±1,0

T

1

от -40 до +125 включ.

±0,5

Св. +125 до +350

±0,004-|t|

Примечание: t - значение измеряемой температуры, °С.

Технические характеристики преобразователей термоэлектрических Rosemount 1067 приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Электрическое сопротивление изоляции ТС при (25±10)°С и относительной влажности воздуха от 30 напряжении 500 В, МОм, не менее

температуре до 80 %, при

1000

Рабочие условия эксплуатации ТП:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -50 до +85

99

Степень защиты оболочки по ГОСТ 14254-96

IP66, IP68

Габаритные размеры измерительной вставки ТП, мм:

  • - длина монтажной части

  • - диаметр монтажной части

от 100 до 875

от 3 до 6

Масса ТП, кг, не более

10

Вероятность безотказной работы за 2000 ч, не менее

0,8

Средний срок службы ТС, лет, не менее

(при работе на верхнем пределе рабочего диапазона температур)

15
