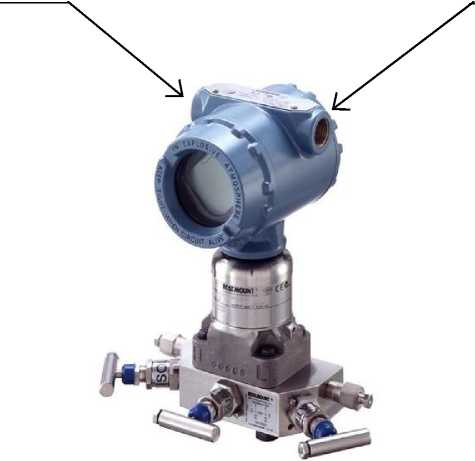

Диапазоны измерений

Диапазон

Разность давлений, кПа

Избыточное давление, МПа

Абсолютное давление, МПа

Температура, °С

0

от минус 0,75 до

0,75

-

-

от минус 200 до плюс 850

1

от минус 6,23 до

6,23

-

-

2

от минус 62 до 62

-

-

3

от минус 249 до

249

от минус 0,098 до

5,515

от 0,00345 до 5,515

4

от минус 2070 до

2070

от минус 0,098 до плюс 25

от 0,00345 до 25

5

от минус 13790 до плюс 13790

-

-

Пределы допускаемой основной погрешности при измерении разности давлений, % от Дн*

Диапазон

Classic

Classic MV

Ultra

Диапазон 0

Ди*/Дн<2

^Ди^/Дн>²

±0,10

±0,05 от Ди

-

±0,09

±0,045 от Ди

Диапазон 1

Ди/Дн<15

Ди/Дн>15

±0,10

±[0,025+0,005^Ди/Дн]

±0,10

±[0,025+0,005^Ди/Дн]

±0,09

±[0,015+0,005^Ди/Дн]

Диапазон 2

Ди/Дн<10

Ди/Дн>10

±0,035

±[0,015+0,005^Ди/Дн]

±0,04

±[0,01+0,004^Ди/Дн]

±0,025

±[0,005+0,0035^Ди/Дн]

Диапазон 3

Ди/Дн<10

Ди/Дн>10

±0,035

±[0,015+0,005^Ди/Дн]

±0,04

±[0,01+0,004^Ди/Дн]

±0,025

±[0,005+0,0035^Ди/Дн]

Диапазон 4

Ди/Дн<10

Ди/Дн>10

±0,035

±[0,015+0,005^Ди/Дн]

±0,055

±[0,015 + 0,005 Ди/Дн]

±0,025

±[0,005+0,0035^Ди/Дн]

Диапазон 5

Ди/Дн<10

Ди/Дн>10

±0,065

±[0,015+0,005^Ди/Дн]

±0,065%

±[0,015 + 0,005 Ди/Дн]

±0,05

±[0,005+0,0045^Ди/Дн]

Ultra for Flow,% от измеряемого значения

Диапазон 2,3 ^Ди^/Дн <^8;

8 < Ди/Дн <200

±0,04

±[0,04 + 0,0023 Ди/ измеренное значение]

Диапазон 4

Ди/Дн <3; 3< Ди/Дн <100

±0,05%

±[0,05 + 0,0145 Ди/ измеренное значение]

Пределы допускаемой основной погрешности при измерении абсолютного и избыточного давления, % от Дн

Диапазон

Classic MV

Ultra for Flow

Ди/Дн<10

±0,055

±0,025

Ди/Дн>10

±0,0065^ Ди/Дн

±0,004^ Ди/Дн

Пределы допускаемой абсолютной погрешности при измерении температуры преобразователем 3051SMV (без учета погрешности сенсора), °С

±0,37

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 28 °C

при измерении разности давлений, % от Д_н

Диапазон

Classic

Classic MV

Ultra

Диапазон 0

Ди/Дн<30

±[0,05+0,25^ Ди/Дн]

-

±[0,05+0,25^ Ди/Дн]

Диапазон 1

Ди/Дн<50

±[0,25+0,1- Ди/Дн]

±[0,25+0,1- Ди/Дн]

±[0,25+0,1- Ди/Дн]

Диапазон

2,3,4, ^Ди^/Дн<⁵ 150- Ди/Дн5

±[0,0625+0,0125^ Ди/Дн] ±[0,125+0,025^ Ди/Дн]

-

-

Диапазон 2,3,4, Ди/Дн<10 200— Ди/Дн10

-

-

±[0,025+0,009^Ди/Дн]

±[0,08+0,018^ Ди/Дн]

Диапазон 2,3

^Ди^/Дн<⁵

100— Ди/Дн5

-

±[0,0625+0,0125^ Ди/Дн] ±[0,125+0,025^ Ди/Дн]

-

Диапазон 4,5

Ди/Дн<30 100— Ди/Дн30

-

±[0,125+0,025^ Ди/Дн]

±[0,125+0,035^Ди/Дн]

-

Диапазон 5

^Ди^/Дн<⁵ 150* Ди/Дн5

±[0,0625+0,0125^ Ди/Дн] ±[0,125+0,025^ Ди/Дн]

-

±[0,0625+0,0125^ Ди/Дн] ±[0,125+0,025^ Ди/Дн]

при измерении абсолютного и избыточного давления, % от Д_н

Диапазон

Classic MV

Ди/Дн<10 100^ Ди/ДнЮ

±[0,0625+0,0125^ Ди/Дн] ±[0,125+0,025^ Ди/Дн]

о

при измерении температуры, С

±0,216

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в диапазоне от минус 40 до плюс 85 °С

при измерении разности давлений Ultra for Flow, % от измеряемого значения

Диапазон 2,3

^Ди^/Дн <⁸

100* Ди/Дн8

±0,13

±[0,13 + 0,0187 Ди/ измеренное значение]

Диапазон 4

Ди/Дн < 3;

³ < ^Ди^/Дн

±0,13

±[0,05 + 0,065 Ди/ измеренное значение]

при измерении абсолютного и избыточного давления Ultra for Flow, % от Дн

Ди/Дн<10

Ди/Дн>10

±[0,025+0,009^ Ди/Дн]

±[0,08+0,018^Ди/Дн]

Пределы допускаемой дополнительной погрешности при измерении разности давлений, вызванные влиянием статического давления

Диапазон

Сдвиг нуля (устраняемый подстройкой), % от Ди

Погрешность, неустраняемая подстройкой нуля, % от измеряемого значения

Classic, Classic MV

Ultra, Ultra for Flow

Classic,                Ultra,

Classic MV       Ultra for Flow

Диапазон 0 на каждые 0,69 МПа

±0,125

±0,15

Диапазон 1 на каждые 0,69 МПа

±0,25

±0,04

Диапазон 2, 3 на каждые 0,69 МПа

±0,05

±0,025

±0,1

Диапазон изменения аналогового выходного сигнала, мА

от 4 до 20

Пределы допускаемой приведенной погрешности преобразования в аналоговый сигнал, %

±0,005

Пределы допускаемой относительной погрешности вычисления расхода, %

±(0,05...3)**

Цифровой интерфейс

HART,

Wireless HART,

FOUNDATION Fieldbus

Диапазон температур окружающей среды, °С

от минус 40*** до плюс 85

Температура окружающей среды для работы встроенного ЖК индикатора, °С

от минус 40 до плюс 80****

Относительная влажность окружающей среды, %

до 100

Напряжение питания, постоянного тока, В

от 12 до 42,4

Напряжение питания, В

- для WirelessHART

7,2

Масса преобразователя, кг

от 3,1 до 7,7

Г абаритные размеры преобразователя, мм (длина ^х ширина ^х высота)

от 230^х 107^х 132 до

245^х107^х235

Степень защиты от воды и пыли

IP66, IP68

Вид взрывозащиты

искробезопасная электрическая цепь; взрывонепроницаемая оболочка

Примечания:

* Дн - настроенный диапазон, равен разности верхней и нижней границ диапазона настройки.

Ди - верхняя граница диапазона измерений (ВГД).

** - фактическое значение погрешности (в зависимости от типа первичного элемента) указывается в паспорте на конкретное изделие

*** - специальное исполнение от минус 50 °С, без нормирования погрешности измерений **** - при температуре ниже минус 20 °С ЖК-индикатор может стать нечитаемым и обновляться медленнее. При повышении температуры работоспособность ЖК-индикатора воста-навливается.
