№2452 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226920
О внесении изменений в описание типа на расходомеры 3051SFC
Приказы по основной деятельности по агентству Вн. Приказ № 2452 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2452______
Москва
О внесении изменений в описание типа на расходомеры 3051SFC
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением АО «ПГ «Метран» от 12 октября 2020 г. № 295/СС приказываю:
-
1. Утвердить новую редакцию описания типа на расходомеры 3051SFC, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 50699-12, в связи с переименованием организации-изготовителя с «Emerson Process Management Asia Pacific Pte Ltd», Сингапур на «Emerson Asia Pacific Private Limited», Сингапур, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №2, утвержденному ФГУП «ВНИИМС» от 8 октября 2020 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
( х
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21В84СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
к_____________________________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2452
Лист № 1 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Расходомеры 3051SFC
Назначение средства измеренийРасходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.
Описание средства измеренийПринцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.
Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-15) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Госреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.
Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.
Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.
Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе - клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).
Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и 405Р.
Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки
диафрагмы).
Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.
Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).
Расходомеры 3051SFС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).
Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше.
Расходомеры помимо обычного имеют и взрывозащищенные исполнения.

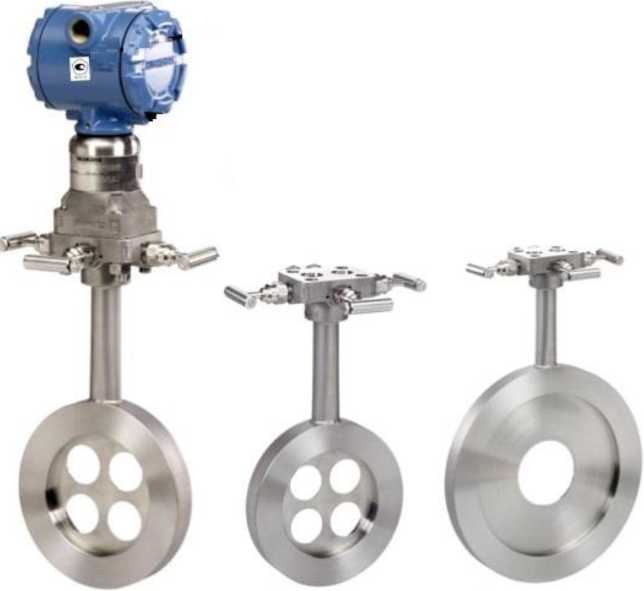

Общий вид расходомеров приведен на рисунке 1.
Компактная Компактная
Расходомер 3051SFC диафрагма диафрагма
405С 405Р
Рисунок 1 - Общий вид расходомеров 3051SFC
Пломбировка расходомера не предусмотрена.
Программное обеспечение (ПО)Расходомеры 3051SFC оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик расходомера.
Идентификационные данные программного обеспечения преобразователя указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО HART |
ПО Wireless HART |
ПО FOUNDATION Fieldbus | |
|
Идентификационное наименование ПО |
3051smv hart- prod-rev3.a90 |
3051swPDP WPDP R EL 2 2.a90 |
03151-3519-2001.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.00.002 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода (Ду), мм | |
|
расходомеры с диафрагмами 405С |
от 50 до 300 |
|
расходомеры с диафрагмами 405P |
от 15 до 300 |
|
Диапазоны измерений расхода | |
|
жидкостей, м3/ч |
от 0,03 до 1800 |
|
газов, м3/мин |
от 0,063 до 3810 |
|
пара, т/ч |
от 0,0243 до 292,5 |
|
Температура измеряемой среды, °С |
от -100 до +454 |
|
Максимальное избыточное давле- |
10 |
|
ние измеряемой среды, МПа | |
|
Динамический диапазон расхода в зависимости от диапазона измерений разности давлений | |
|
преобразователя 3051SMV и модификации расходомера | |
|
Диапазон измерений |
Модификация расходомера |
|
разности давлений |
Classic Classic MV Ultra Ultra for flow |
|
диапазон 1 |
4:1 4:1 4:1 - |
|
диапазон 2 |
8:1 8:1 6:1 14:1 |
|
диапазон 3 |
8:1 8:1 6:1 14:1 |
|
Пределы основной относительной |
погрешности при измерении расхода в зависимости от |
|
значения относительного диаметра отверстия диафрагмы и модификации расходомера | |
|
для расходомеров с ДУ от 50 до 200 мм1), % | |
|
Относительный диаметр |
Модификация расходомера |
|
отверстия диафрагмы в |
Classic Classic MV Ultra Ultra for flow |
|
Компактная диафрагма 405С | |
|
в=0,4 |
±1,4 ±1,10 ±0,9 ±0,75 |
|
в=0,65 |
±1,65 ±1,45 ±1,25 ±1,15 |
|
Компактная диафрагма 405Р | |
|
в=0,4 |
±1,80 ±1,45 ±1,35 ±1,30 |
|
в=0,65 |
±1,80 |
±1,45 |
±1,35 |
±1,30 |
Окончание таблицы 2
|
Пределы основной относительной погрешности при измерении расхода в зависимости от значения относительного диаметра отверстия диафрагмы и модификации расходомера для расходомеров с ДУ менее 50 мм и более 200 мм1), % | ||||
|
Относительный диаметр отверстия диафрагмы в |
Модификация расходомера | |||
|
Classic |
Classic MV |
Ultra |
Ultra for flow | |
|
Компактная диаф |
рагма 405С | |||
|
в=0,4 |
±1,9 |
±1,60 |
±1,4 |
±1,25 |
|
в=0,65 |
±2,15 |
±1,95 |
±1,75 |
±1,65 |
|
Компактная диафрагма 405P | ||||
|
в=0,4 |
±2,30 |
±1,95 |
±1,85 |
±1,80 |
|
в=0,65 |
±2,30 |
±1,95 |
±1,85 |
±1,80 |
|
Пределы дополнительной погрешности при измерении расхода от влияния изменения температуры окружающей среды в пределах от -40 до +85 °С в зависимости от модификации расходомера на каждые 28 °С, %:
- Ultra for flow |
от ±0,0375 до ±0,875 от ДН2) от ±0,017 до ±0,875 от ДН от ±0,065 до ±1 от измеряемого значения | |||
|
Примечания:
| ||||
Таблица 3 - Основные технические характеристики
|
Условия эксплуатации:
|
от -40 до +853) (от -40 до +80) от 0 до 100 |
|
Параметры электропитания: | |
|
- напряжение постоянного тока, В |
от 12 до 42,4 |
|
- потребляемая мощность, Вт, не более |
1,1 |
|
Масса расходомера, кг |
от 5 до 35 |
|
Габаритные размеры, мм: | |
|
- высота |
от 372 до 718 |
|
- длина |
от 152 до 226 |
|
- ширина |
от 197 до 564 |
наносится на титульные листы паспорта и/или руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Расходомер 3051SFC |
1 шт. |
|
Руководство по эксплуатации расходомера |
1 экз. |
|
Методика поверки МП 50699-12 с изменением №2 |
1 экз. |
|
Методика поверки преобразователя многопараметрического 3051 SMV |
1 экз. |
|
Паспорт расходомера 3051SFC |
1 экз. |
|
Примечание - Допускается вкладывать по 1 экземпляру методики поверки на партию из 5 расходомеров при отгрузке в один адрес. | |
осуществляется по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №2, утвержденному ФГУП «ВНИИМС» 08.10.2020 г.
Основные средства поверки:
-
- рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012;
-
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный № 52489-13);
-
- эталоны по ГОСТ 8.461-2009 (при наличии в составе расходомера термопреобразователя сопротивления);
-
- микрометры МК по ГОСТ 6507-90 с диапазонами измерений от 0 до 25; от 25 до 50 мм, класс точности 2;
-
- штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм;
-
- нутромеры по ГОСТ 9244-75 с диапазонами измерений от 10 до 18, от 18 до 50, от 50 до 100, от 100 до 160, от 160 до 200 мм;
-
- нутромеры по ГОСТ 10-88 с диапазоном измерений от 75 до 600 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам 3051SFCТехническая документация фирмы «Rosemount Inc.» (США).
Изготовители«Rosemount Inc.», США
8200 Market Blvd., Chanhassen, MN 55317 USA;
12001 Technology Drive, Eden Prairie, MN 55344, USA.
«Dieterich Standard, Inc.», США.
5601 North 71st Street, Boulder, CO 80301, USA.
«Emerson Process Management GmbH & Co. OHG», Германия
Argelsrieder Feld 3, 83234 Wessling, Germany.
«Beijing Rosemount Far East Instrument Co., Ltd», КНР Адрес: No.6, Hepingli North Street, Beijing, P.R. China.
«Emerson Asia Pacific Private Limited», Сингапур,
1 Pandan Crescent, 128461, Singapore.
Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: РФ, 454003, г. Челябинск, Новоградский проспект, 15
Телефон: (351) 799 51 52
E-mail: info.metran@emerson.com
Web-сайт: www.metran.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
