Наименование

Обозначение

Количество

Примечание

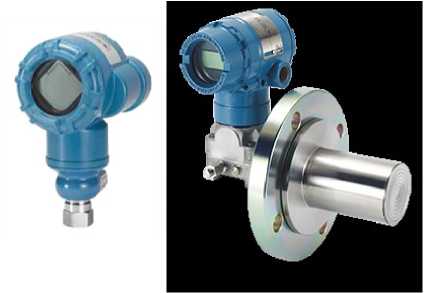

Преобразователь давления измерительный 2051

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации¹⁾

00809-0107-4102

00809-0107-4107

00809-0207-4101

00809-0407-4101

1 экз.²⁾

Краткое руководство по установке¹⁾

00825-0107-4102

00825-0107-4107

00825-0407-4101

00825-0607-4101

00825-0707-4101

1 экз.

Методика поверки

ИЦРМ-МП-160-18

1 экз ²⁾

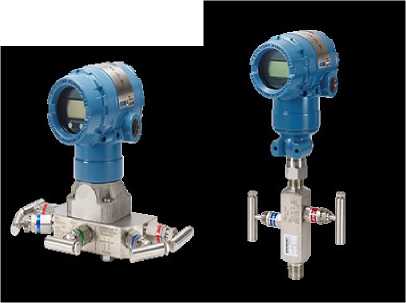

Клапанные блоки

-

по заказу

Комплект монтажных частей

-

по заказу

• ¹⁾ В зависимости от исполнения преобразователя.

• ²⁾ Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес, и поставка на электронном носителе.

Код диапазона измерений

Максимальный верхний предел измерений Pmax, кПа¹⁾

Максимальный диапазон измерений²⁾, кПа¹⁾

Минимальный диапазон измерений²⁾ Pmin, _кПа¹⁾

- разности давления (модель 2051CD)

диапазон 1

6,2

от -6,2 до 6,2

0,125

диапазон 2

62,0

от -62 до 62

0,622

диапазон 3

248,0

от -248 до 248

2,5

диапазон 4

2068,0

от -2068 до 2068

20,7

диапазон 5

13789,0

от -13789 до 13789

137,9

- абсолютного давления (модели 2051TA, 2051GA ³⁾)

диапазон 1

206,0

от 0 до 206

2,1

диапазон 2

1034,0

от 0 до 1034

10,4

диапазон 3

5515,0

от 0 до 5515

55,2

диапазон 4

27579,0

от 0 до 27579

275,8

диапазон 5

68947,0

от 0 до 68947

13789,6

- избыточного давления (модель 2051CG)

диапазон 1

6,2

от -6,2 до 6,2

0,125

диапазон 2

62,0

от -62 до 62,0

0,622

диапазон 3

248,0

от -97,9⁴⁾ до 248

2,5

диапазон 4

2068,0

от -97,9⁴⁾ до 2068

20,7

диапазон 5

13789,0

от -97,9⁴⁾ до 13789

137,9

- избыточного давления (модели 2051TG, 2051GP ³⁾)

диапазон 1

206,0

от -101,3⁴⁾ до 206

2,1

диапазон 2

1034,0

от -101,3⁴⁾ до 1034

10,4

диапазон 3

5515,0

от -101,3⁴⁾ до 5515

55,2

диапазон 4

27579,0

от -101,3⁴⁾ до 25579

275,8

диапазон 5

68947,0

от -101,3⁴⁾ до 68947

13789,6

- гидростатического давления (модель 2051L)

диапазон 2

62,0

от -62 до 62

0,622

диапазон 3

248,0

от -248 до 248

2,5

диапазон 4

2068,0

от -2068 до 2068

20,7

Модели преобразователей

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, %

Базовое исполнение

Код

Р8

2051CG, 2051CD

диапазон 1

±0,10 для Рв>Ртах/15 ±(0,025+0,005^ Ртах/Р в) для P в<Р тах 15

-

±(0,089+0,036 Ртах/Рв) для Рв>Ртах/30 ±(0,054+0,05 Ртах/Рв) для Рв<Ртах/30

2051CG, 2051CD

диапазоны 2-4

±0,065 для Pe>Pmax/10 ±(0,025+0,005^ Ртах/Рв) для P в<Р max 10

±0,05 для Рв>Ртах/10 ±(0,015+0,005'Ртах/Р в) для Р в<Р тах/10

±(0,045+0,009-Ртах/Р в) для Рв>Ртах/5

±(0,089+0,018РтахРв) для Рв<Ртах 5

2051CG, 2051CD

диапазон 5

±0,075 для Pe>Pmax/10 ±(0,025+0,005^ Ртах/Рв) для P в<Р max 10

±0,065 для Рв>Ртах/10 ±(0,015+0,005'Ртах/Р в) для Рв<Ртах/10

±(0,045+0,009-Ртах/Р в) для Рв>Ртах/5

±(0,089+0,018РтахРв) для Рв<Ртах 5

2051ТА, 2051TG,

2051GA, 2051GP диапазон 1

±0,065 для Pe>Pmax/10

±0,0075'Р тах/Р в для Р в<Р тах/10

±0,05 для Рв>Ртах/10 ±0,0075 Ртах/Рв для Рв<Ртах/10

±(0,089+0,018Ртах/Рв) для Рв>Ртах/5

±(0,045+0,036РтахРв) для Рв<Ртах 5

2051ТА, 2051TG,

2051GA, 2051GP диапазоны 2-4

±0,065 для Рв>Ртах/10 ±0,0075'Ртах/Р в для Р в<Р тах/10

±0,05 для Рв >Ртах/10 ±0,0075 Ртах/Рв для Рв<Ртах/10

±(0,089+0,018Ртах/Рв) для Рв>Ртах/10

±(0,045+0,025РтахРв) для Р в<Р тах 10

2051ТА, 2051TG диапазон 5

±0,075

-

±(0,054+0,036Ртах/Рв)

2051L диапазоны 2-4

±0,075 для Рв >Pmax/10 ±(0,025+0,005^ Ртах/Рв)

Для Р в<Р max 10

-

±(0,089+0,036Tm_ax/Pe) для Pe>Pmax/30 ±(0,054+0,05 •Ртах/Рв) для Рв<Ртах/30

Примечания:

Pmax - максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь.

Модели пре-образовате-лей

Пределы допускаемой основной приведенной

(к диапазону измерений) погрешности измерений, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, %

Код А1055

Код А1056

Код А1057

2051CG,

2051CD

диапазон 1

±0,15 для

Рв>Ртах/25 ±(0,025+0,005'

P max/P в)

для

Pe<Pmax/25

±0,25 для

Pe>Pmax/45 ±(0,025+0,005'

P max/P в)

для

Pe<Pmax/45

±0,5 для

PB>Pmax/50 ±(0,025+0,005

P max/P в)

для

PB<Pmax/50

±(0,089+0,036 PmaxPB)

для PB>Pmax 30 ±(0,054+0,05'Pmax/Pв) для P B<Pmax/30

2051CG,

2051CD диапазоны 2

5

±0,015 для

Pe>Pmax/25 ±(0,025+0,005

Р max/P в)

для

Pe<Pmax/25

±0,25 для

PB>Pmax45 ±(0,025+0,005

'P max/P в)

для

Pe<Pmax/45

±0,5 для

PB>Pmax95 ±(0,025+0,00

5- Pmax P в) для

PB<Pmax/95

±(0,045+0,009'Pmax/P в) для Pb>Pmax 5 ±(0,089+0,018Pma/P) для Pb<Pmax 5

2051ТА,

2051TG, диапазон 1

±0,15 для

Pe>Pmax/20 ±0,0075'Pmax/P в для

Pe<Pmax/20

±0,25 для

Pe>Pmax/33 ±0,0075' P max/P в для

Pe<Pmax/33

±0,5 для

PB>Pmax 66 ±0,0075Pmax^/ Pb для

PB<Pmax/66

±(0,089+0,018PmaP

для Pb>Pmax 5 ±(0,045+0,036Pma/P)

для Pb<Pmax 5

2051ТА,

2051TG, диапазоны 2-4

±0,15 для

Pe>Pmax/20 ±0,0075Pmax/P в для

Pe<Pmax/20

±0,25 для

Pe>Pmax/33 ±0,0075'Pmax/P в для

Pe<Pmax/33

±0,5 для

PB>Pmax 66 ±0,0075Pmax^/ Pb для

Pe<Pmax/66

±(0,089+0,018PmaP для PB>Pmax/10

±(0,045+0,025Pma/P)

для PB<Pmax/10

2051ТА, 2051TG диапазон 5

±0,15

±0,25

±0,5

±(0,054+0,036 Pmox/P)

2051L

диапазоны 2-4

±0,15 для Pb >Pmax/25 ±(0,025+0,005

P max/P в)

для

Pe<Pmax/25

±0,25 для Pb >Pmax/45 ±(0,025+0,005

•P max/P в)

для

PB<Pmax/45

±0,5 для Pb >Pmax/95 ±(0,025+0,00 5' Pmax Pв) для

PB<Pmax/95

±(0,089+0,036 Pmox/P) для PB>Pmax/30 ±(0,054+0,05 'Pmax/P в) для PB<Pmax/30

Наименование характеристики

Значение

Выходной сигнал:

• - аналоговый, мА

• - аналоговый, В

• - цифровой

от 4 до 20 от 1 до 5

HART, FOUNDATION Fieldbus,

Profibus PA, WirelessHART

Напряжение питания постоянного тока, В:

• - для преобразователей с цифровым выходом WirelessHART

• - для преобразователей с остальными выходами

3,6 (встроенный модуль питания) от 9,0 до 42,4^Х)

Габаритные размеры (без учета размеров фланца исполнения 2051L), мм, не более:

• - высота

• - ширина

• - длина

107

144

190

Масса, кг

от 0,86 до 17,9

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от +21 до +25

80

от 84,0 до 106,7

Условия эксплуатации:

• - температура окружающей среды, °С

• - для преобразователей без ЖКИ

• - для преобразователей с ЖКИ

• - относительная влажность, %

• - атмосферное давление, кПа

от -40 до +85 от -40 до +80²⁾ до 100 от 84,0 до 106,7

Степень защиты по ГОСТ 14254-2015

IP66, IP68

Средний срок службы, лет

50

Средняя наработка на отказ, ч

200000

Маркировка взрывозащиты:

- для моделей 2051GA, 2051GP

0Ex ia IIC Т4 Ga X

Ga/Gb Ex db IIC T4...T6 X

Ex ta IIIC 150°С T50060^ Da X Ex tb IIIC 150°С 150()60°С Db X

- для моделей 2051CG, 2051CD, 2051ТА, 2051TG, 2051L

0Ex ia IIC Т4 Ga X

Ga/Gb Ex db IIC T4...T6 X

• ¹⁾ В зависимости от исполнения преобразователя.

• ²⁾ При температуре ниже минус 30 °С (минус 20 °С для преобразователей с цифровым выходом WirelessHART) показания ЖКИ могут быть трудноразличимы, частота его обновления снижается, работоспособность преобразователя сохраняется.
