Номер по Госреестру СИ: 59093-14
59093-14 Термопреобразователи сопротивления платиновые
(Rosemount исп. 0078D21A30B045T26)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые Rosemount исполнения 0078D21A30B045T26 (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной гильзы ТС на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

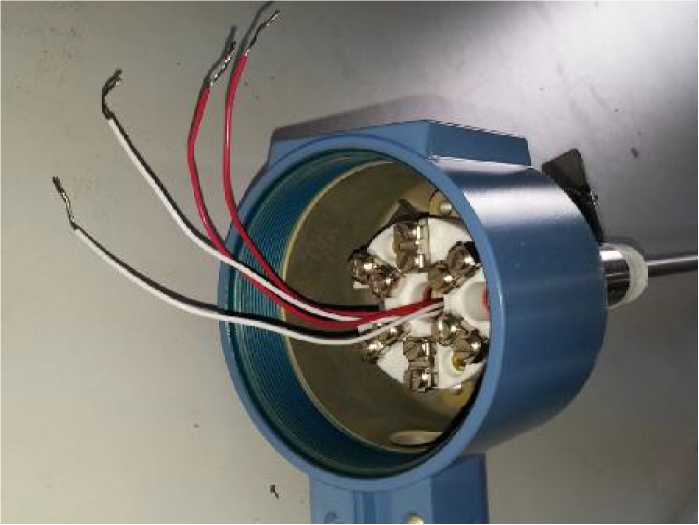

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 149818
ID в реестре СИ - 372218
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Rosemount 0078 D21A Pt100/4,
Производитель
Изготовитель - Фирма "Rosemount Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1911 от 2014.11.26 Об утверждении типов средств измерений (ГР 59088-14 - 30684-14)
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (Rosemount исп. 0078D21A30B045T26)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
13849-04 01.11.2009 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14061-04 01.11.2009 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
|
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
|
14660-03 01.10.2008 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14660-08 01.03.2013 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
14660-12 10.05.2022 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
16825-02 01.01.2008 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года - для мод. с допуск.осн. погрешностью ±0,2 и ±0,25 %; 1 год - для ±0,1 % | |
|
23223-08 01.01.2014 |
Преобразователи температуры 8-канальные, 848Т Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
24116-02 01.01.2008 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25396-03 |
Устройства нагрузки преобразователей давления измерительные, 03915-3247-0001 и 03915-2853-0001 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
25765-03 01.11.2008 |
Преобразователи давления измерительные, 1810 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28033-04 01.11.2009 |
Датчики температуры, 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
29597-05 |
Датчик температуры, 3144PD6A1E1B5Q4 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
39539-08 01.01.2014 |
Датчики температуры, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40265-08 01.01.2014 |
Преобразователи температуры беспроводные, 648 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
42792-09 |
Термометры сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44372-10 07.05.2020 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46317-15 16.12.2020 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах 10…100 % от верхней границы диапазона измерений, при условии корректировки нуля не реже 1 раза в 6 месяцев |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48988-12 30.12.2026 |
Преобразователи измерительные, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
49186-12 |
Термопреобразователи сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
50172-12 08.06.2022 |
Расходомеры вихревые, Rosemount 8600D Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
50516-12 08.06.2027 |
Преобразователи, Rosemount 333 HART Tri-loop Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
56381-14 05.02.2019 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
57540-14 03.06.2019 |
Термопреобразователи сопротивления, Rosemount 0078 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
58253-14 20.08.2019 |
Уровнемеры, 3308 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58727-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B075T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58728-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B180T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59067-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59068-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59093-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B045T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59108-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B165T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60838-15 12.03.2025 |
Уровнемеры, 3308 Rosemount Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года. |
|
61434-15 07.08.2025 |
Приборы показывающие измерительные, Rosemount 751 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
65467-16 19.10.2021 |
Преобразователи термоэлектрические, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N |
|
65468-16 19.10.2021 |
Термопреобразователи сопротивления платиновые, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
66303-16 |
Термопреобразователи сопротивления платиновые, ROSEMOUNT 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
67710-17 02.06.2027 |
Датчики горючих и токсичных газов, Millennium II, Millennium II Basic Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года - для датчиков с сенсором SC311x-100-ASSY-ЕМ; 1 год - для датчиков с сенсорами SC310x-100-ASSY-ЕМ, ST320x-y-ASSY-ЕМ, ST341x-y-ASSY-ЕМ, ST360x-y-ASSY-ЕМ |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
74232-19 01.03.2024 |
Преобразователи давления измерительные, 2051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
78737-20 15.07.2025 |
Газоанализаторы, Rosemount мод. OXT4A, OXT4ADR, OXT4C, OXT4CNF, OXT4CDR, OXT4CDRNF, 6888A, 6888С, CX1100, 5081FG Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80889-20 |
Термопреобразователи сопротивления, Rosemount 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
82819-21 03.09.2026 |
Преобразователи термоэлектрические, 214С Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года, для преобразователей термоэлектрических 214С с термопарой типа Т в диапазоне температур от минус 196 °С до плюс 40°С - 3 года |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Термопреобразователи сопротивления платиновые (Rosemount исп. 0078D21A30B045T26)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Термопреобразователи сопротивления платиновые (Rosemount исп. 0078D21A30B045T26)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку (шильдик), прикрепленную к ТС, а также методом штемпелевания на титульный лист паспорта (в левом верхнем углу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым Rosemount исполнения 0078D21A30B045T26
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «Rosemount Inc», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкапроводится согласно ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП -1.1, ТПП -1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
Лист № 3 Всего листов 3 Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
Фирма «Rosemount Inc.», США Адрес: 8200 Market Blvd, Chanhassen, MN 55317, USAИспытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ », г. Москва Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел : (495) 781-48-99Принцип измерения температуры при помощи ТС основан на зависимости сопротивления проволочного чувствительного элемента (ЧЭ) от температуры измеряемой среды.
ТС состоят из измерительной вставки с подпружиненным платиновым ЧЭ, алюминиевой соединительной головки, удлинителя типа ниппель-муфта с резьбовым присоединением и защитной гильзы трапециевидной формы. Материал защитной оболочки измерительной вставки, удлинителя и защитной гильзы ТС - нержавеющая сталь марки 316 SST.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 4-х проводная. Фотография внешнего вида ТС представлена на рисунке 1.
Рис. 1 - Термопреобразователь сопротивления платиновый Rosemount исполнения 0078D21A30B045T26
Технические и метрологические характеристики ТС представлены в таблице 1. Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений, °С |
от минус 196 до плюс 600 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 (а=0,00385 °С-1) |
|
Допуск по ГОСТ 6651-2009, °С |
± (0,30 + 0,005|t|) , где |t| - абсолютной значение температуры, °С, без учета знака |
|
Максимальный измерительный ток, мА |
1 |
|
Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее |
500 |
|
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
|
Габаритные размеры измерительной вставки ТС, мм:
|
114,3 6,0 |
|
Длина удлинителя ТС, мм |
76,2 |
|
Средний срок службы ТС, лет, не менее |
15 |
