Номер по Госреестру СИ: 59067-14
59067-14 Термопреобразователи сопротивления платиновые
(Rosemount исп. 0078D25A30B025T26)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые Rosemount исполнения 0078D25A30B025T26 (далее - термопреобразователи или ТС)предназначеныдля измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной гильзыТС на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 149788
ID в реестре СИ - 372188
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, Rosemount исп. 0078D25A30B025T26,
Производитель
Изготовитель - Фирма "Rosemount Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 358476 дн.
Приказы РСТ, где упоминается данный тип СИ
№1815 от 2014.11.12 Об утверждении типов средств измерений (ГР 59053-14 - 40713-14)
№971 от 2020.05.22 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 33
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (Rosemount исп. 0078D25A30B025T26)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
13849-04 01.11.2009 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14061-04 01.11.2009 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
|
14061-15 19.03.2020 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
|
14660-03 01.10.2008 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14660-08 01.03.2013 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
14660-12 10.05.2022 |
Расходомеры электромагнитные, 8700 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
16825-02 01.01.2008 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года - для мод. с допуск.осн. погрешностью ±0,2 и ±0,25 %; 1 год - для ±0,1 % | |
|
23223-08 01.01.2014 |
Преобразователи температуры 8-канальные, 848Т Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
24116-02 01.01.2008 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25396-03 |
Устройства нагрузки преобразователей давления измерительные, 03915-3247-0001 и 03915-2853-0001 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
25765-03 01.11.2008 |
Преобразователи давления измерительные, 1810 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28033-04 01.11.2009 |
Датчики температуры, 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
29597-05 |
Датчик температуры, 3144PD6A1E1B5Q4 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
39539-08 01.01.2014 |
Датчики температуры, 644, 3144Р Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40265-08 01.01.2014 |
Преобразователи температуры беспроводные, 648 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
42792-09 |
Термометры сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44372-10 07.05.2020 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46317-15 16.12.2020 |
Преобразователи многопараметрические, 3051SMV Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах 10…100 % от верхней границы диапазона измерений, при условии корректировки нуля не реже 1 раза в 6 месяцев |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48988-12 30.12.2026 |
Преобразователи измерительные, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
49186-12 |
Термопреобразователи сопротивления платиновые, 68 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
50172-12 08.06.2022 |
Расходомеры вихревые, Rosemount 8600D Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
50516-12 08.06.2027 |
Преобразователи, Rosemount 333 HART Tri-loop Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
56381-14 05.02.2019 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
57540-14 03.06.2019 |
Термопреобразователи сопротивления, Rosemount 0078 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
58253-14 20.08.2019 |
Уровнемеры, 3308 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58727-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B075T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58728-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B180T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59067-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D25A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59068-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B025T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59093-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B045T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59108-14 |
Термопреобразователи сопротивления платиновые, Rosemount исп. 0078D21A30B165T26 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60838-15 12.03.2025 |
Уровнемеры, 3308 Rosemount Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года. |
|
61434-15 07.08.2025 |
Приборы показывающие измерительные, Rosemount 751 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
65467-16 19.10.2021 |
Преобразователи термоэлектрические, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N |
|
65468-16 19.10.2021 |
Термопреобразователи сопротивления платиновые, Rosemount 1067 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
66303-16 |
Термопреобразователи сопротивления платиновые, ROSEMOUNT 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
67710-17 02.06.2027 |
Датчики горючих и токсичных газов, Millennium II, Millennium II Basic Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года - для датчиков с сенсором SC311x-100-ASSY-ЕМ; 1 год - для датчиков с сенсорами SC310x-100-ASSY-ЕМ, ST320x-y-ASSY-ЕМ, ST341x-y-ASSY-ЕМ, ST360x-y-ASSY-ЕМ |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
74232-19 01.03.2024 |
Преобразователи давления измерительные, 2051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
75721-19 19.08.2024 |
Анализаторы жидкости, 56, 1056, 1057, 1066, 5081 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
14061-15 18.12.2024 |
Преобразователи давления измерительные, 3051 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
78737-20 15.07.2025 |
Газоанализаторы, Rosemount мод. OXT4A, OXT4ADR, OXT4C, OXT4CNF, OXT4CDR, OXT4CDRNF, 6888A, 6888С, CX1100, 5081FG Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80889-20 |
Термопреобразователи сопротивления, Rosemount 0068 Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
82819-21 03.09.2026 |
Преобразователи термоэлектрические, 214С Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года, для преобразователей термоэлектрических 214С с термопарой типа Т в диапазоне температур от минус 196 °С до плюс 40°С - 3 года |
Кто поверяет Термопреобразователи сопротивления платиновые (Rosemount исп. 0078D25A30B025T26)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (Rosemount исп. 0078D25A30B025T26)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку (шильдик), прикрепленную кТС, а также методом штемпелевания на титульный лист паспорта(в левом верхнем углу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления n.naTUHOBbiMRosemount исполнения 0078D25A30B025T26ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «RosemountInc», США.
ГОСТ 8.558-2009 ГСИ.Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкапроводится согласно ГОСТ8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.1, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R -измеряемое сопротивление, Ом.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
Фирма «Rosemount Inc.», СШААдрес: 8200 MarketBlvd, Chanhassen, MN 55317, USA
Испытательный центр
Государственный центр испытаний средств измерений ( ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваАдрес: 103001, г . Москва, Гранатный пер., д .4
Тел: (495) 781-48-99
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления проволочного чувствительного элемента (ЧЭ) от температуры измеряемой среды.
ТС состоят из измерительной вставки с двумя подпружиненными платиновыми ЧЭ, алюминиевой соединительной головки,удлинителятипа ниппель-муфта с резьбовым присоединением и защитной гильзы трапециевидной формы. Материал защитной оболочки измерительной вставки, удлинителя и защитной гильзы ТС - нержавеющая сталь марки 316 SST.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х проводная.

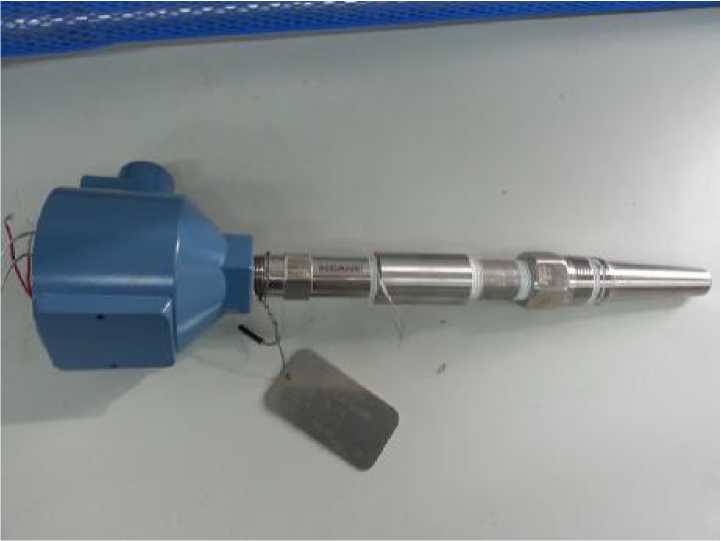

Фотография внешнего видаТСпредставлена на рисунке 1.
Рис. 1 - Термопреобразователь сопротивления платиновый Rosemount исполнения 0078D25A30B025T26
Технические и метрологические характеристики ТС представлены в таблице 1. Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений, °С |
от минус 196 до плюс 600 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100(a=0,00385 °С-1) |
|
Допуск по ГОСТ 6651-2009, °С |
± (0,30 + 0,005|t|), где |t| - абсолютной значение температуры, °С, без учета знака |
|
Максимальный измерительный ток, мА |
1 |
|
Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее |
500 |
|
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
|
Габаритные размерыизмерительной вставки ТС, мм:
|
63,5 6,0 |
|
Длина удлинителя ТС, мм |
76,2 |
|
Средний срок службы ТС, лет, не менее |
15 |
