Номер по Госреестру СИ: 14660-12
14660-12 Расходомеры электромагнитные
(8700)
Назначение средства измерений:
Расходомеры электромагнитные 8700 (далее - расходомеры) предназначены для измерения объемного расхода электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 540-4 См/м (для расходомера с датчиком 8707 минимальная электропроводность 5-10-3 См/м).
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является метрологически значимым, расположено на постоянном запоминающем устройстве (ПЗУ), встроенным в микроконтроллер электронного блока преобразователя. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера.
Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
8712Е |
8712H |
8732E |
Номер версии (идентификационный номер) ПО |
Не ниже 5.3.1 |
Не ниже 5.10.3 |
Не ниже 5.3.3 |
Цифровой идентификатор ПО |
— |
— |
— |
Алгоритм вычисления цифрового идентификатора ПО |
— |
— |
— |

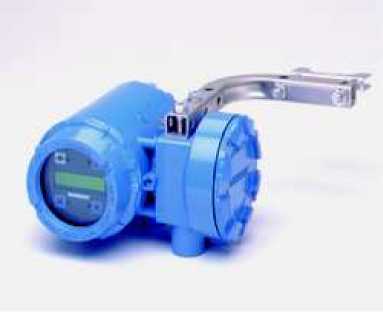

Удаленный монтаж преобразователя 8732Е

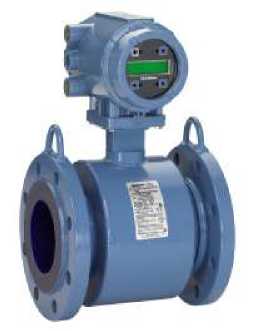

Интегральный монтаж преобразователя 8732Е и датчика расхода 8705

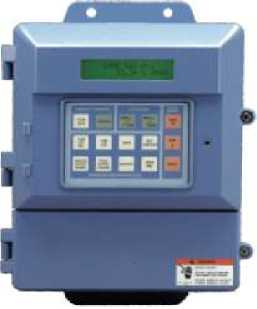

Преобразователь удаленного монтажа 8712Е,
8712H

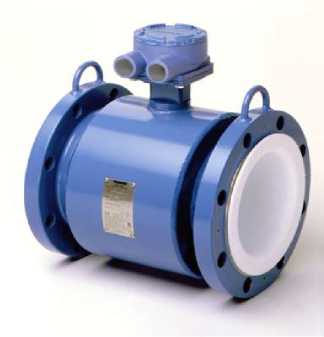

Удаленный монтаж датчика расхода 8705,
8707
Рисунок 1 - Общий вид расходомеров электромагнитных 8700
Знак утверждения типа
Знак утверждения типананосится на таблички датчика расхода и преобразователя фотохимическим методом или методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
содержатся в документе «Расходомер электромагнитный 8700. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным 8700
-
1 ГОСТ 8.510-2002 ГСИ. «Государственная поверочная схема для средств измерений объема и массы жидкостей»;
-
2 ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»
-
3 Техническая документация фирмы изготовителя «Rosemount Inc.», США.
Поверка
Поверкаосуществляется по документу СПГК.5304.000.00 МП «ГСИ. Расходомеры электромагнитные 8700. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 21 ноября 2011 г.
Основные средства поверки Таблица 4
Наименование |
Метрологические характеристики |
1 |
2 |
Установка поверочная |
Диапазон расходов, соответствующий или превышающий диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера |
Мегомметр М4100/3, ГОСТ 8038-60 |
Класс точности 1 |
Вольтметр цифровой В7-68 |
Точность измерений по постоянному току 0, 06% |
Мера электрического сопротивления ОМЭС МС 3006 |
Класс точности 0,001, сопротивление 250 Ом; |
Имитатор 8714 |
Предел допускаемой основной относительной погрешности 0,04% при воспроизведении скоростей 0,9143 м/с; 3,0477 м/с; 9,1440 м/с. |
Источник питания постоянного тока Б5-44 |
Предел установки выходного напряжения 0,1 - 29,9 В; Предел установки выходного тока 0,001 - 0.999 А. Нестабильность при изменении напряжения на 10% : напряжения - 0, 005 U уст. + U max, тока - 0,5mA Нестабильность при изменении нагрузки от 0 до 0,9R max: напряжения - 0, 005 U уст. + U max, тока - 0,25mA. |
Изготовитель
«Rosemount Inc.»
8200 Market Boulevard, Chanhassen, MN 55317, USA;
12001 Technology Drive, Eden Prairie, MN 55344, USA, США
Заявитель
Закрытое акционерное общество «Промышленная группа «Метран»
(ЗАО «ПГ «Метран»), 454138 Россия, г. Челябинск, Комсомольский проспект, 29, а/я 11608. Тел. (351) 799-51-51, 247-16-02, факс (351) 247-16-67
www.metran.ru, e-mail: info.Metran@Emerson.com
Испытательный центр
Государственный испытательный центр средств измерений ФБУ «Челябинский ЦСМ», 454048, Россия, г. Челябинск, ул. Энгельса, 101
Телефон, факс (351) 232-04-01, е-mail: stand@chel.surnet.ru
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводной жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости, следовательно, и расходу жидкости.
Электромагнитные расходомеры состоят из датчиков расхода (8705, 8707, 8711, 8721) и измерительных преобразователей (8712Е, 8712Н и 8732Е). Датчик расхода (далее - датчик) представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводной изоляцией, помещенный между полюсами электромагнита, и два электрода, помещенные в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее - преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Датчики отличаются по конструктивному исполнению: датчики 8705 и 8707 имеют фланцевое исполнение; датчик 8711 - бесфланцевого исполнения, датчик 8721 имеет санитарные фитинги; датчик 8707 имеет индуктор повышенной мощности.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов в унифицированный токовый сигнал 4-20 мА, частотно-импульсный выходной сигнал 0-10000 Гц (0-1000 Гц), цифровой сигнал по стандарту Bell-202 (HART протокол), цифровой сигнал по стандарту Foundation Fieldbus и цифровой сигнал по стандарту ProfiBus-PA. Преобразователи монтируются непосредственно на корпусе датчика или удаленно от него.
Датчик 8707 в комплекте с преобразователем 8712 модификации Н образует систему измерения расхода для высокошумных применений.
Расходомеры предназначены для работы во взрывобезопасных и взрывоопасных условиях.
Общий вид расходомеров представлен на рисунке 1.
Таблица 3 —
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
2 |
3 |
4 |
Расходомер электромагнитный 8700 |
В соответствии с заказом |
1 шт. | |
Паспорт |
1 экз. | ||
Руководство по эксплуатации |
В соответствии с заказом |
1 экз.* |
* Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес |
Методика поверки. Расходомеры электромагнитные 8700 |
СПГК 5304.000.00 МП |
1 экз.* | |
Комплект монтажных частей |
В соответствии с заказом |
В соотв. с заказом |
Таблица 2
Наименование характеристики |
Обозначение датчика | |||
8705 |
8707 |
8711 |
8721 | |
1 |
2 |
3 |
4 |
5 |
Условный проход Ду, мм |
15-900 |
80-600 |
4-200 |
15-100 |
Пределы основной относительной погрешности измерения расхода 1) 2), %: - с преобразователем 8712E, 8732Е: - исполнение кроме D1 |
±0,25; ±0,50 8) |
±0,25; ±0,50 8) |
±0,25; ±0,50 8) |
±0,50 4) 8) |
- исполнение D1 |
±0,15 5) 6) |
±0,15 5) 6) |
±0,15 6) |
±0,25 9) |
- с преобразователем 8712H |
- |
±0,50 3) 8) |
- |
- |
Пределы дополнительной абсолютной погрешности измерения скорости, м/с - с преобразователем 8712E, 8732Е: - исполнение, кроме D1 |
±0,001 7) |
±0,001 7) |
±0,002 | |
- исполнение D1 |
±0,001 |
±0,001 |
±0,001 |
- |
- с преобразователем 8712H: - исполнение кроме D1 |
- |
- |
- |
- |
- исполнение D1 |
- |
- |
- |
- |
Пределы погрешности преобразования в токовый выходной сигнал, % от диапазона измерения
|
±0,025 ±0,1 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 | |||
Температура измеряемой среды, °С Материал покрытия: - PFA - PTFE - Полиуретан - ETFE - Неопрен - Линатекс (Натуральная резина) |
от минус 29 до плюс 177 от минус 29 до плюс 177 от минус 18 до плюс 60 от минус 29 до плюс 149 от минус 18 до плюс 80 от минус 18 до плюс 70 |
от минус 29 до плюс 177 от минус 29 до плюс 177 от минус 18 до плюс 60 от минус 29 до плюс 149 от минус 18 до плюс 85 от минус 18 до плюс 70 |
от минус 29 до плюс 93 от минус 29 до плюс 177 не применяется от минус 29 до плюс 149 не применяется не применяется |
от минус 29 до плюс 177 не применяется не применяется не применяется не применяется не применяется | |||
Минимальная электропроводность измеряемой среды, См/м |
5-10-4 |
5-10-3 |
5-10-4 |
5-10-4 | |||
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, %/10°С:
|
±0,040 ±0,265 | ||||||
Пределы дополнительной приведенной погрешности, вызванной воздействием вибрации, % от диапазона измерения |
±0,1 | ||||||
Температура окружающей среды, °С - датчиков |
от минус 34 до плюс 65 |
от минус 34 до плюс 65 |
от минус 34 до плюс 65 |
от минус 15 до плюс 60 | |||
- преобразователей: |
8712Е |
8712H |
8732Е | ||||
|
от минус 29 до плюс 60 от минус 40 до плюс 74 |
от минус 29 до плюс 54 от минус 29 до плюс 54 |
от минус 25 до плюс 65 от минус 50 до плюс 74 | ||||
- при хранении |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 30 до плюс 80 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Влажность окружающей среды, %: - с преобразователями 8732E - с преобразователями 8712E, 8712H |
0-100 относительной влажности при 65°С 0-100 при 49°С или 0-10, при 54°С | |||
Напряжение питания:
|
100-220 В; 50,60 Гц 12 - 42 В |
115 В; 50,60 Гц |
100-220 В; 50,60 Гц 12 - 42 В |
100-220 В; 50,60 Гц 12 - 42 В |
Выходной сигнал:
|
4-20 мА, 0-10000 Гц, HART; Fou 4-20 мА, 0-1 4-20 мА, 0-1 |
dation Fielbus; Profibus-PA; Modbus 0000 Гц, HART 000 Гц, HART | ||
Давление измеряемой среды, МПа, не более |
41,4 |
41,4 |
5,1 |
2,1 |
Прямой участок:
|
5 2 | |||
Масса, кг,
|
7 - 1105 |
12 - 846 |
2 - 27 |
2 - 10 |
3,2 - 7 (в зависимости от исполнения) | ||||
Потребляемая мощность максимальная, Вт |
20 |
300 |
20 |
20 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Степень защищенности от воздействия окружающей среды (пыли и воды): - преобразователи 8712Е, 8712H, 8732E |
IP68 |
IP68 |
IP66 |
IP68 |
IP66 | ||||
Маркировка взрывозащиты по ГОСТ 30852.0-2002
|
2ExeiaIICT3..T6 X 2ExnAnLIICT3..T6 X |
- |
2ExeiaIICT3..T6 X 2ExnAnLIICT3..T6 X |
- |
lExdnC/1 |
[IBT6 X; 2ExdeIIC/nBr 2ExnAnLIICT4 X; 2E 2ExnAnLII 2ExeIIT |
Г6 X; 2Exde[ia]IIC/IIBT6 X; nAnL[ia]IICT4 X CT4 X 6 X | ||
Примечания
|
