№2315 от 19.09.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 363492
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2315 от 19.09.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 сентября 2022 г.
2315
О внесении изменений в об утвержденных типах
средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906s
5. Контроль за испол 1ениВДЖОт«дай»даляю
Федеральное агентство по техническому регулированию и метрологии.
Сертификат: O29D109B00OBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
за собой.
Е.РЛазаренко
Заместитель Руководителя
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2022 г. № 2315
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Установка поверочная расходомерная |
«Flow Master Mini» |
KAR P 03 |
56353-14 |
МП 56353-14 |
МП 208-0372022 |
27.07. 2022 |
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Самарская обл. |
ФГБУ «ВНИИМС», г. Москва |
|
2. |
Расходомеры |
3051SFC |
21SHFE0019598, 21SHFE0019599, 21SHFE0019600, 21SIFE3557031, 21SIFE3557032, 21SIFE3557033, 21SIFE3557034, 21SIFE3557035, 0017740, 3556876 |
70182-18 |
МП 0656-12017 |
МП 1388-12022 |
10.02. 2022 |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
ВНИИР-филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань | |||
|
3. |
Расходомеры-счетчики газа ультразвуковые |
OPTISONIC |
DN100 - зав. № А21043010, DN200 - зав. №А21043181 |
82300-21 |
Фирма «KROHNE Altometer», Нидерланды |
МП 208-0082021 |
МП 208-0242022 |
02.06. 2022 |
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»), Самарская обл., пос. Верхняя Подстепновка,. |
ФГБУ «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» сентября 2022 г. № 2315
Лист № 1 Регистрационный № 56353-14 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка поверочная расходомерная «Flow Master Mini»
Назначение средства измеренийУстановка поверочная расходомерная «Flow Master Mini» (далее - установка) предназначена для воспроизведения, хранения и передачи размера единицы расхода и объема жидкости при поверке и калибровке (далее - поверке), расходомеров, счетчиков и преобразователей объема/расхода различных типов (электромагнитных, ультразвуковых, вихревых и др., при их изготовлении, эксплуатации и ремонте).
Описание средства измеренийПринцип действия установки основан на воспроизведении единиц объема жидкости в потоке или объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из резервуара для хранения воды объемом 2 м3, двух промежуточных рабочих резервуаров, контрольных расходомера (далее КР) OPTIFLUX 5300C (рег. №29446-05) DN10, DN25, DN40, и DN50, датчиков температуры и преобразователи давления измерительные WIKA S10 (рег. № 38288-13), термометры сопротивления (Термопреобразователи сопротивления) ДТС (рег. №28354-10),- насосов в комплекте с частотными регуляторами, мерников динамических МД-2р-45 и МД-2р-450 номинальными объемами 45 и 450 дм3, пульта управления мерником и-измерительно-вычислительного комплекса (далее - ИВК), модуля для поверки ротаметров и модуля малых расходов. Модуль малых расходов состоит из КР OPTIFLUX 5300 DN2.5 (рег. №29446-05) и OPTIMASS 3300 S01 (рег. № 34183-07).
Элементы установки, с помощью которых проводят поверку средств измерений (далее - СИ) расхода (объема) жидкости с использованием комплекта КР и ИВК, образуют контур сличения (далее - КС).
Элементы установки, с помощью которых проводят поверку расхода (объема) жидкости с использованием динамических мерников МД-2р-45 и МД-2р-450 (далее -МД) в комплекте с пультом управлениями мерника, и резервуара хранения воды, образуют контур поверки (далее - КП).
Гидравлическая система установки представляет собой замкнутый контур, заполненный жидкостью, состоящий из двух насосов, КР и отсечных заслонок. Управление насосами происходит с помощью ИВК и частотных регуляторов, которые поддерживают заданный расход, а также осуществляют их включение и выключение.
МД представляют собой металлические цилиндры, которые сверху и снизу заканчивается горловинами. На горловинах установлены емкостные сигнализаторы уровня жидкости, которые вырабатывают электрические импульсы при достижении уровня раздела воды и воздуха.
Установка снабжена «револьверным» устройством, которое позволяет устанавливать испытуемые расходомеры. Расходомеры зажимаются в установке посредством зажимного приспособления.
Насосы в комплекте с частотными регуляторами поддерживают заданные на ИВК расходы жидкости. Электрические сигналы испытуемого расходомера и КР подаются на ИВК.
Результаты измерений при помощи ИВК выводятся на рабочее место оператора. Для удобства оператора все процессы графически отображаются на мониторе компьютера.
Заводской номер нанесен типографическим методом в буквенно-числовом формате на маркировочные таблички, расположенные на раме установки.

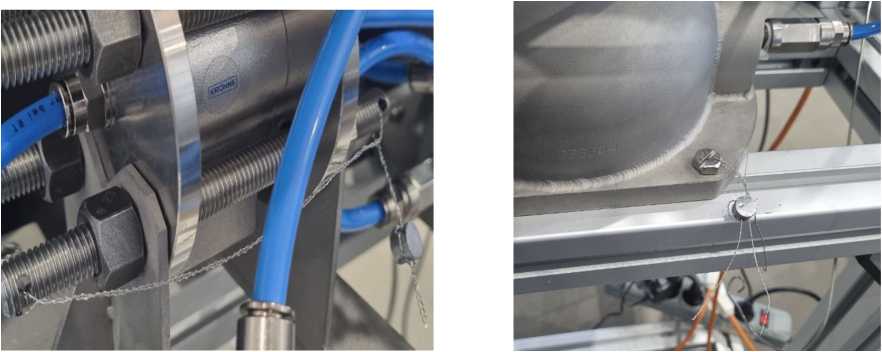

Схема пломбирования от несанкционированного доступа (нанесения знака поверки) приведена на рисунке 5.
Знак утверждения типа наносится в правом верхнем углу маркировочной таблички типографическим методом.

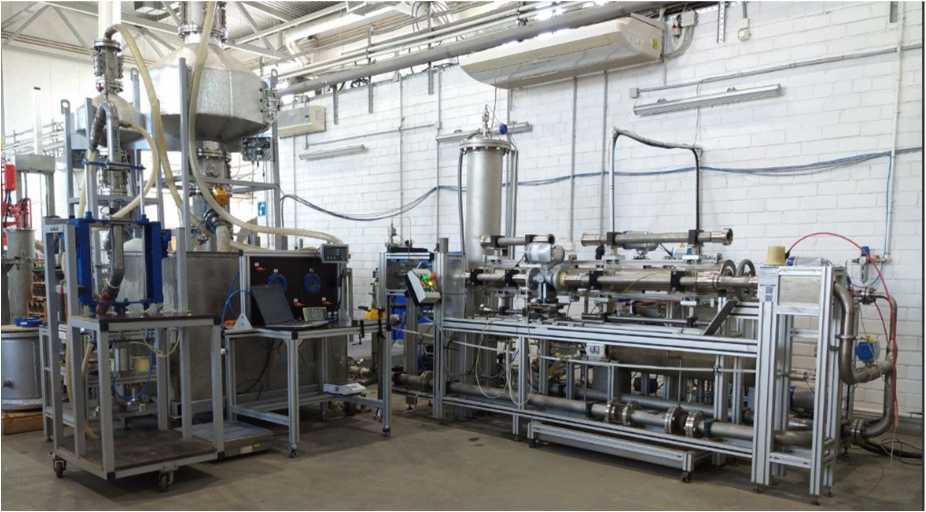

Рисунок 1 - Внешний вид установки поверочной расходомерной "Flow Master Mini"

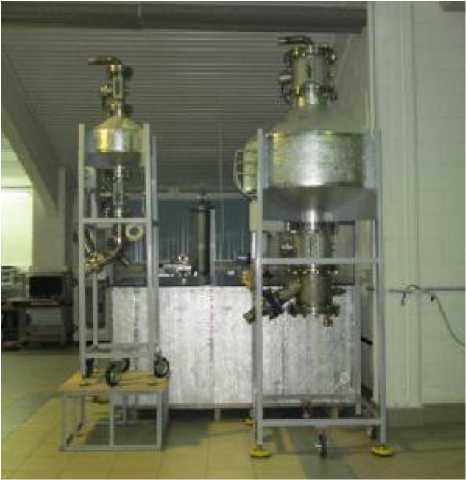

Рисунок 2 - Внешнего вида МД МД-2р-450 и МД-2р-45 и резервуара хранения воды

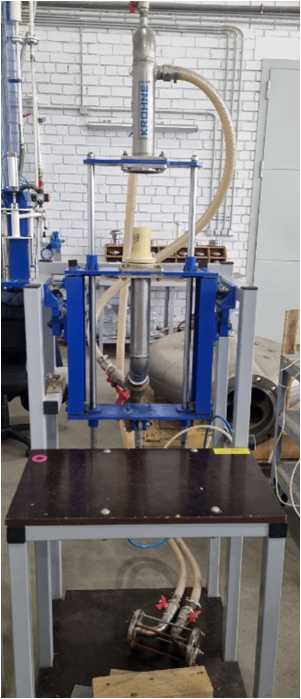

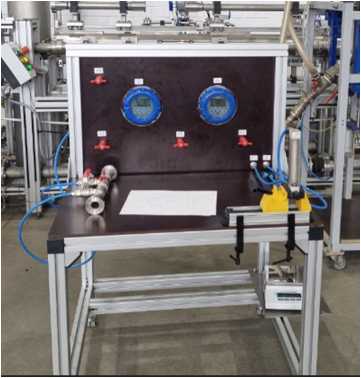

Рисунок 3 - Внешнего вида модуля для поверки ротаметров и модуля малых расходов
KROHNF
Заводской номер: KAR Р 03
Год изготовления: 2012
^емой относительной погрешности измерений
•да и объема жидкости:
Изготовитель: KROHNE Messtechnik GmbH, Германия
Установка поверочная расходомерная: Flow Master Mini
Диапазон воспроизводимых расходов: от0,001 ...40 м3/ч

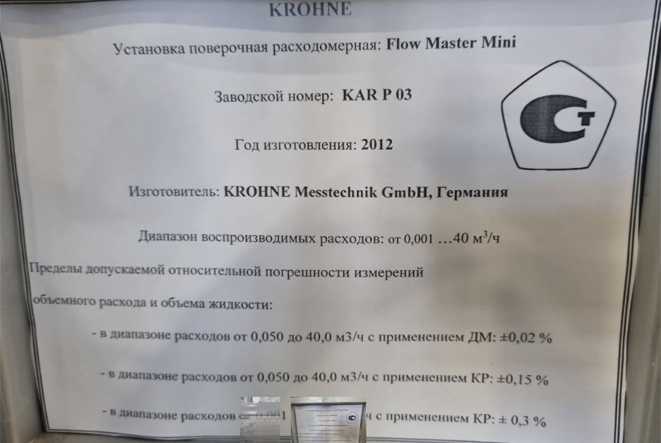

Рисунок 4 - Места нанесения заводского номера и знака утверждения типа (маркировочная табличка установки)
OPTIFLUX 5300
КР OPTIMASS 3300
Рисунок 5 - Места нанесения пломб на контрольные расходомеры (КР)
Программное обеспечениеПО установки, установленное в модуле ИВК, предназначено для обработки данных полученных от контрольных и испытуемых расходомеров (индикации результатов измерений на мониторе компьютера ИВК) и формирования параметров выходных управляющих сигналов. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. Все ПО является метрологически значимым.
Проводится вычисление цифрового идентификатора программного обеспечения и вывод его значения на монитор компьютера ИВК. Для контроля работы установки проводится самодиагностика. Для защиты от несанкционированного доступа к ПО установки доступ к настройкам установки ограничен паролями.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное название ПО |
AutoCalVortex |
Testmodus |
|
Номер версии (идентификационный номер) ПО |
У 1 1 Х |
V1 0 Х |
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в
соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых расходов, м3/ч |
от 0,001 до 40 |
|
Номинальная вместимость МД, при 20 °С, дм3 - МД-2р-450 |
450 |
|
- МД-2р-45 |
45 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости,%: - в диапазоне расхода от 0,050 до 40,0 м3/ч с применением МД |
±0,02 |
|
- в диапазоне расхода от 0,050 до 40,0 м3/ч с применением КР |
±0,15 |
|
- в диапазоне расхода от 0,001 до 0,050 м3/ч с применением КР |
±0,3 |
|
Пределы абсолютной погрешности при счете количества импульсов, имп |
± 1 |
Продолжение Таблицы 2
|
Относительная погрешность ИВК при преобразовании входных сигналов в измеряемую величину, имп. |
± 1 |
|
Погрешность задания расходов, % не более |
± 2 |
|
Стабильность расхода, % |
± 0,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура рабочей жидкости, °С |
от + 15 до + 25 |
|
Давление рабочей жидкости, МПа |
до 0,5 |
|
Диаметры условного прохода поверяемых СИ1), мм |
от 1 до 65 |
|
Параметры окружающей среды:
|
от + 15 до + 25 до 95 |
|
Электропитание от сети переменного тока:
|
220/380 +10%-15% (50±1) |
|
Потребляемая мощность, кВ^А не более |
120 |
|
Г абаритные размеры, мм, не более |
2500х1500х3200 |
|
Масса, кг, не более |
1500 |
|
Средний срок службы, лет не менее |
25 |
наносится на маркировочную таблицу, закрепленный на раме установки, с помощью наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количес тво |
|
Установка поверочная расходомерная |
Flow Master Mini |
1 шт. |
|
Руководство по эксплуатации |
RD.77001.00 РЭ |
1 экз. |
|
Паспорт |
RF.77001.01 ПС |
1 экз. |
изложены в руководстве по эксплуатации «Установка поверочная расходомерная «FLOW MASTER MINI». RD.77001.00 РЭ. в разделах 3.2, 3.3, Приложение 1 и 2.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация фирмы «KROHNE Messtechnik GmbH», Германия.
Изготовитель«KROHNE Messtechnik GmbH», Германия.
Адрес: Ludwig Krohne Strasse 5, D-47058 Duisburg, Германия.
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» сентября 2022 г. № 2315
Лист № 1 Регистрационный № 70182-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры 3051SFC
Назначение средства измеренийРасходомеры 3051SFC предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Описание средства измеренийПринцип действия расходомеров 3051SFC основан на методе переменного перепада давления. Перепад давления, создаваемый за счет местного сужения потока с помощью диафрагмы пропорционален расходу измеряемой среды.
Расходомеры 3051SFC обеспечивают измерение создаваемого на диафрагме перепада давления. Расходомеры 3051SFC, при наличии соответствующих каналов и опций, могут вычислять скомпенсированный по давлению и/или температуре расход (с учетом измерения температуры и давления), а также вычислять расход и количество при заданных значениях давления и температуры измеряемой среды (некомпенсированный по давлению и температуре расход). Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных расходомера или вводятся в память расходомера вручную.
В состав расходомеров 3051SFC входят: диафрагма 405Р или стабилизирующая диафрагма 405С (далее - диафрагма 405С), преобразователь многопараметрический 3051SMV (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 66515-17, 46317-15) или преобразователь разности давления 3051S (регистрационный № 66525-17, 24116-13). В состав расходомера может входит термопреобразователь сопротивления платиновый типа Ptl00 класса A или В по ГОСТ 6651-2009.
Диафрагмы 405P и 405C устанавливаются перпендикулярно направлению потока. Они представляют собой жесткую неразборную конструкцию, состоящую из диафрагменной пластины и камеры с угловыми отборами давления.
Диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме. При этом длины прямолинейных участков могут составлять не менее двух диаметров трубопровода до и после места установки диафрагмы в зависимости от типа местного сопротивления.
Диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме.
Диафрагмы 405Р и 405С изготавливаются со значениями относительного диаметра сужающего отверстия диафрагмы в равными 0,4; 0,5; 0,6; 0,65.
Расходомеры 3051SFC имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся пределами погрешности измерений, динамическим диапазоном расхода.
Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4 - 20 мА либо цифровой сигнал с протоколами HART, Foundation Fieldbus или Wireless HART. Расходомеры 3051SFC могут быть оснащены встроенным индикатором жидкокристаллическим, на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.
Расходомеры 3051SFC изготавливаются с применением различных материалов, соприкасающихся с измеряемой средой, в том числе со средами, содержащими сероводород.
Преобразователи многопараметрические 3051SMV и преобразователи разности давления 3051S с диафрагмами имеют прямой (интегральный) монтаж или разнесенный монтаж (монтируются отдельно). Термопреобразователь сопротивления платиновый типа Ptl00 может иметь встроенное (внутри диафрагмы 405) или выносное исполнение.
Преобразователи многопараметрические 3051SMV и преобразователи разности давления 3051S проводят измерения в диапазонах разности давлений 1, 2 и 3, в соответствии с описаниями типа на данные средства измерений.

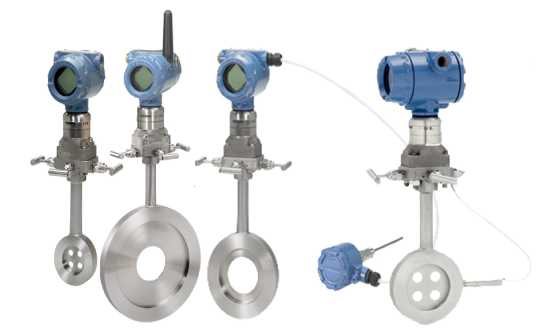

Общий вид расходомеров 3051SFC представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров 3051SFC
Пломбирование расходомеров 3051SFC не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской серийный номер наносится на маркировочную табличку любым
технологическим способом, принятым на предприятии-изготовителе, в виде цифрового
или буквенно-цифрового кода.
АО«ПГ«МЕТРАН», ЧЕЛЯБИНСК, РОССИЯ mode? 3051SFC1CS100N065073DA1A5JETQ1M5F2D4
Серийный №
SERIAL NO.
4081412
01/22
СДЕЛАНО В РОССИИ MADE IN RUSSIA
DP Рв DP CAL SP Рв SP CAL Ткал. Рв TEMP CAL
Макс. раб. давление MWP
0 . . . 208.762 kPa
0.03518. . .36 kg/cm2
350 .. . 450 C 5.52 MPa
03161-3331-6110/АА
Рисунок 2 - Обозначение мест нанесения знака утверждения типа и серийного номера
Программное обеспечение расходомеров 3051SFC встроенное.
Функции программного обеспечения: вычисление массового расхода и объемного расходов, массы и объема, количества тепловой энергии, передача и отображение полученной информации. Уровень защиты программного обеспечения расходомеров 3051SFC «средний» в соответствии с Р 50.2.077-2014. Программное обеспечение расположено в преобразователе многопараметрическом 3051SMV и преобразователе разности давления 3051S.
Идентификационные данные программного обеспечения расходомеров 3051SFC приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
3051SFC при использовании преобразователей разности давления 3051S
|
Идентификационные данные (признаки) |
Значение | ||||
|
ПО HART |
ПО Advanced Diagnostic II |
ПО Foundation Fieldbus |
ПО Wireless HART | ||
|
Идентификационное наименование ПО |
sm.dev.7.3. a90 |
hdpt_re l.a90 |
03151 36130003. a90 |
3051S_Fiel dbus_2.002 _001_002.s 2 |
3051sw. a90 |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 12 |
не ниже 20 |
не ниже 2.1.2 |
не ниже 3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные программного обеспечения расходомеров 3051SFC при использовании преобразователей многопараметрических 3051SMV
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО HART |
ПО Wireless HART |
ПО Foundation Fieldbus | |
|
Идентификационное |
3051smv hart- |
3051swPDP WP |
03151-3519- |
|
наименование ПО |
prod-rev3.a90 |
DP REL 2 2.a90 |
2001.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.00.002 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений* | |
|
- объемного расхода жидкости, м3/ч |
от 0,04 до 1500 |
|
- объемного расхода газа, м3/ч |
от 0,2 до 12500 |
|
- объемного расхода пара, м3/ч |
от 0,7 до 14500 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Динамический диапазон измерений расхода: - расходомеров с исполнениями Ultra, Classic, Classic MV |
8:1 |
|
- расходомеров с исполнением Ultra for Flow |
14:1 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405С при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 1, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,6; 0,65),% - расходомеров с исполнением Classic |
±2,30 |
|
- расходомеров с исполнением Ultra |
±2,15 |
|
- расходомеров с исполнением Ultra for Flow |
±2,05 |
|
- расходомеров с исполнением Classic MV |
±2,35 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405С при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 2 или 3, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,6; 0,65), %
|
±1,40 |
|
- расходомеров с исполнением Ultra for Flow |
±1,25 |
|
- расходомеров с исполнением Classic MV |
±1,15 |
|
±1,45 | |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN50 до DN200 включительно, для диапазонов измерений преобразователей 1, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), % - расходомеров с исполнением Classic |
±2,70 |
|
- расходомеров с исполнением Ultra |
±2,25 |
|
- расходомеров с исполнением Ultra for Flow |
±2,20 |
|
- расходомеров с исполнением Classic MV |
±2,35 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN50 до DN200 включительно, для диапазонов измерений преобразователей 2 или 3, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), % - расходомеров с исполнением Classic |
±1,80 |
|
- расходомеров с исполнением Ultra |
±1,35 |
|
- расходомеров с исполнением Ultra for Flow |
±1,30 |
|
- расходомеров с исполнением Classic MV |
±1,45 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN15 до DN40 включительно и от DN250 включительно до DN300, диапазонов измерений преобразователей 1, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), %
|
±3,20 ±2,75 ±2,70 ±2,85 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN15 до DN40 включительно и от DN250 включительно до DN300, для диапазонов измерений преобразователей 2 или 3, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), %
|
±2,30 ±1,85 ±1,80 ±1,95 |
|
* диапазон измерений массового расхода измеряемой среды определяется в зависимости от диапазона измерений объемного расхода и плотности измеряемой среды; ** приведены значения погрешностей, обусловленные основной погрешностью измерений разности давлений и погрешностью определения коэффициента истечения. Дополнительные составляющие погрешности расхода, учитывающие рабочие условия, определяются по МИ 3416-2013. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр расходомера для монтажа расходомеров с диафрагмами 405С |
от DN 50 до DN 300 |
|
Номинальный диаметр расходомера для монтажа расходомеров с диафрагмами 405Р |
от DN 15 до DN 300 |
|
Измеряемая среда |
жидкость, газ, пар |
|
Температура измеряемой среды, °С, не более
|
от -40 до +232* от -40 до +204* от -100 до +454* |
|
Давление измеряемой среды, МПа, не более |
10 |
|
Параметры выходных сигналов:
|
от 4 до 20 HART, Foundation Fieldbus, Wireless HART |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 9 до 42,4 |
|
Потребляемая мощность, Вт, не более |
1,1 |
|
Условия эксплуатации:
|
(от -40* до +85) (от -60* до +85)** от 84 до 106,7 100 |
|
Габаритные размеры, мм, не более
|
500 270 850 |
|
Масса, кг |
от 3,0 до 30 |
|
Средний срок службы, лет, не менее |
30 |
|
Маркировка взрывозащиты |
РО Ex ia I Ma X, Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, Ex tb IIIC T105°CT500 95°С Db X, Ex ta IIIC T105°C T500 95°С Da X |
|
* при условии исключения замерзания измеряемой среды в приемной полости/фланцах преобразователя; ** специальное исполнение с применением преобразователя разности давления 3051S. | |
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации и на корпус расходомеров 3051SFC способом, принятым у изготовителя.
КомплектностьТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер |
3051SFC |
1 шт. |
|
Руководство по эксплуатации |
00809-0107-4810 |
1 экз. |
|
Методика измерений |
МИ 3416-2013 |
1 экз. |
|
Краткое руководство по установке |
00825-0107-4810 |
1 экз. |
|
Паспорт |
11.5337.000.00 ПС* -** |
1 экз. |
|
* для изготовителя АО «ПГ «Метран» ** для изготовителей Rosemount Inc. и Emerson Asia Pacific Pte Ltd. | ||
приведены в МИ 3416-2013 «Рекомендация. ГСИ. Расход и количество жидкостей и газов.
Методика измерений с помощью диафрагм «Rosemount 1595», «Rosemount 1195», «Rosemount 405».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 4212-083-51453097-2016 Расходомеры 3051SFC. Технические условия;
Техническая документация фирмы «Rosemount Inc.», США.
ИзготовителиАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454103, г. Челябинск, Новоградский проспект, д. 15
Телефон: (351) 242-4444
Web-сайт: www.Metran.ru
E-mail: info.metran@emerson.com
Rosemount Inc., США
Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA
Телефон: +1 800 999 9307, +1 952 906 8888, факс: +1 800 952 949 7001
E-mail: RMT-NA.RCCRFQ@Emerson.com, RFQ.RMD-RCC@Emerson.com
Web-сайт: www.emerson.com
Emerson Asia Pacific Pte Ltd, Сингапур
Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore
Телефон: +(65) 6777-8211, факс: +(65) 6770-8021, +(65) 6777-0947
E-mail: Enquiries@AP.Emerson.com
Web-сайт: www.emerson.com
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
ИНН 7809022120
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «19» сентября 2022 г. № 2315
Лист № 1 Регистрационный № 82300-21 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики газа ультразвуковые OPTISONIC
Назначение средства измеренийРасходомеры-счётчики газа ультразвуковые OPTISONIC (далее расходомеры) предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов и перегретого пара.
Описание средства измеренийПринцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры состоят из:
-
- преобразователя расхода первичного (ПРП);
-
- преобразователя сигналов (ПС).
Преобразователь расхода первичный представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов.
Преобразователь сигналов на основе информации, полученной от первичного преобразователя, реализует функции расчета скоростей потока, направление потока. Далее определяется объем, объёмный расход, объёмный расход, приведённый к стандартным условиям (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры), скорость звука в среде, молярная масса. При известной плотности газа расходомеры имеют возможность вычислять массовый расход. При измерении расхода перегретого водяного пара (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры) расходомеры имеют возможность вычислять энтальпию и плотность пара. Измеренные и вычисленные значения могут преобразовываться в токовый, частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Расходомеры выпускаются в следующей модификации:
Расходомеры-счетчики газа ультразвуковые OPTISONIC модели 8300 (далее OPTISONIC 8300).
OPTISONIC 8300 F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).
OPTISONIC 8300 также могут быть выполнены в следующих исполнениях:
-
- взрывозащищённом;
-
- редундантном (версия расходомера с двумя или несколькими ПС и/или несколькими ПРП);
-
- с датчиком давления;
-
- с датчиком температуры;
-
- с датчиками давления и температуры;
-
- со встроенными обогревающими элементами.
Возможны комбинации исполнений.
Общий вид расходомеров представлен на рисунке 1.
Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам. Пломбировка расходомеров осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки или при помощи наклейки. Схема пломбировки приведена на рисунке 2. Место нанесения знака утверждения типа приведена на рисунке 3. Заводской номер, наносится типографическим методом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.
а)
б) в)

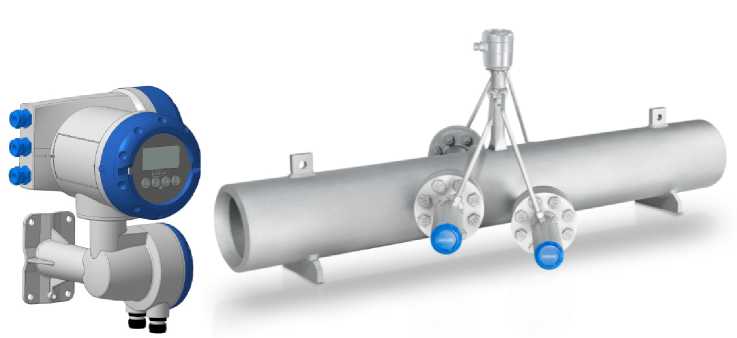

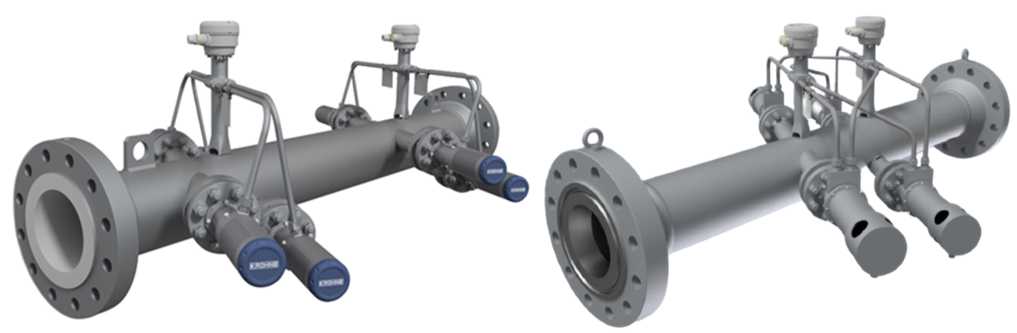

Рисунок 1 - Внешний вид расходомеров
а) раздельное исполнение расходомеров OPTISONIC 8300 F;
б) редундантное исполнение расходомеров OPTISONIC 8300 F;
в) раздельное исполнение со встроенными обогревающими элементами расходомеров OPTISONIC 8300 F.
Место опломбирования
Рисунок 2- Схема пломбировки от несанкционированного доступа

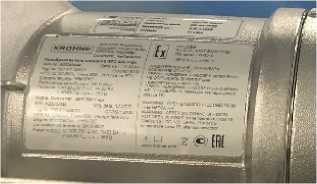

Рисунок 3 - Фото маркировочной таблицы. Место нанесения знака утверждения типа и заводского номера
Программное обеспечениеПрограммное обеспечение расходомеров (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть.
Метрологически значимая часть ПО расходомеров, реализует функции расчета объема, объёмного расхода, объёмного расхода, приведённого к стандартным условиям (опционально), скорости потока, направления потока, скорости звука в среде, время прохождения ультразвукового сигнала. Имеется возможность вычисления массового расхода, молярной массы. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CG360 |
CG46 |
|
Номер версии (идентификационный номер) ПО |
3.X.X_ |
1.X.X_ |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Уровень защиты от непреднамеренных и преднамеренных изменений (в соответствии с
Р 50.2.077-2014):
-
- «высокий», при пломбировке преобразователя сигналов;
-
- «средний» без пломбировки преобразователя сигналов.
аблица 2 - Метрологические характеристики расходомеров
|
Номинальный диаметр |
Минимальное значение расхода Qmin, м3/ч |
Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке имитационным методом в диапазоне Qmin - Qt, % |
Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке на поверочной установке в диапазоне Qmin -Qt, % |
Значение расхода, соответствующий скорости потока 1 м/с Qt, м3/ч |
Максимальное значение расхода Qmax, м3/ч |
Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке имитационным методом в диапазоне Qt-Q max, %. |
Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке на поверочной установке в диапазоне Qt - Q max, %. |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
DN50 |
2,15 |
±(3/v) |
±(1,5/v) |
7,1 |
460 |
±3 |
±1,5 |
|
DN65 |
3,6 |
11,9 |
776,5 |
±3 |
±1,5 | ||
|
DN80 |
5,5 |
18,1 |
1176 |
±3 |
±1,5 | ||
|
DN100 |
8,5 |
28,3 |
1837 |
±3 |
±1,5 | ||
|
DN125 |
13,3 |
±(2/v) |
±(1/v) |
44,2 |
2871 |
±2 |
±1 |
|
DN150 |
19,1 |
63,6 |
4135 |
±2 |
±1 | ||
|
DN200 |
34,0 |
113,1 |
7351 |
±2 |
±1 | ||
|
DN250 |
53,1 |
176,7 |
11486 |
±2 |
±1 | ||
|
DN300 |
76,4 |
254,5 |
16540 |
±2 |
±1 | ||
|
DN350 |
104,0 |
346,4 |
22513 |
±2 |
±1 | ||
|
DN400 |
136,0 |
452,4 |
29405 |
±2 |
±1 | ||
|
DN450 |
172,0 |
572,6 |
37216 |
±2 |
±1 |
Продолжение таблицы 2
|
DN500 |
212,1 |
±(2/v) |
±(1/v) |
706,9 |
45945 |
±2 |
±1 |
|
DN550 |
257,0 |
855,3 |
55594 |
±2 |
±1 | ||
|
DN600 |
305,4 |
1018 |
66162 |
±2 |
±1 | ||
|
DN650 |
358,4 |
1195 |
77648 |
±2 |
±1 | ||
|
DN700 |
416,0 |
1386 |
90053 |
±2 |
±1 | ||
|
DN750 |
477,2 |
1591 |
103378 |
±2 |
±1 | ||
|
DN800 |
543,0 |
1810 |
117621 |
±2 |
±1 | ||
|
DN850 |
613,0 |
2043 |
132783 |
±2 |
±1 | ||
|
DN900 |
687,1 |
2291 |
148864 |
±2 |
±1 | ||
|
DN950 |
766,0 |
2552 |
165864 |
±2 |
±1 | ||
|
DN1000 |
848,3 |
2825 |
183783 |
±2 |
±1 | ||
|
DN1050 |
935,2 |
3118 |
202621 |
±2 |
±1 | ||
|
DN1100 |
1027 |
3422 |
222377 |
±2 |
±1 | ||
|
DN1200 |
1222 |
4072 |
264647 |
±2 |
±1 | ||
|
DN1300 |
1434 |
4779 |
310593 |
±2 |
±1 | ||
|
DN1400 |
1663 |
5542 |
360215 |
±2 |
±1 | ||
|
Примечание: Указан максимально возможный диапазон измерений. Диапазон измерений расхода (в зависимости от параметров расходомера и измеряемой среды) для каждого расходомера указывается в паспорте; Где, Q - объемный расход газа в м3/ч v - скорость потока в м/с, рассчитывается в соответствии с DN условным проходом в мм (номинальным размером) расходомера v = Q/ (0,0009^ (DN)2) Коэффициент температурного дрейфа токового выхода 0,00003/К | |||||||
Таблица 3 - Технические характеристики расходомеров______________________________________
|
Наименование характеристики |
Значение |
|
Выходные сигналы: | |
|
токовый, мА от |
от 0/4 до 20 |
|
частотный, Г ц |
от 0 до 10000 |
|
импульсный, имп |
не ограничено |
|
Степень защиты IP |
IP66/IP67 |
|
Маркировка взрывозащиты |
Ga/Gb Ex db IIC T6...T1, T550°C, T615°C Х 1Ex db IIC T6 Gb X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X |
|
- напряжение питания переменного тока, В |
(от 100 до 230) |
|
- частота переменного тока, Г ц |
50/60 |
|
- напряжение питания постоянного тока, В |
(от 12 до 24) -30% |
|
- напряжение питания переменного/постоянного тока, В |
24 +10% /+30% 24 -15%' -25% |
|
Потребляемая мощность, не более: -переменного тока, В^А -постоянного, Вт |
22 12 |
|
Условия эксплуатации:
МПа
для ПРП, °С для ПС из алюминиевого сплава для ПС из нержавеющей стали |
43,1 от -25(-2001)) до +620 от -40(-601)) до +70 от -55 до +65 от -55 до +60 |
|
Средняя наработка на отказ, ч |
200000 |
|
Средний срок службы, лет |
25 |
|
Примечание: 1) При использование специальных обогревающих элементов | |
наносится на информационную табличку преобразователя сигналов расходомера методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
1 Расходомер-счетчик газа ультразвуковой OPTISONIC |
1 шт. | |
|
2 Руководство по эксплуатации |
MA OPTISONIC 8300 |
1 экз. |
|
3 Дополнительное руководство для преобразователя сигналов^ |
AD GFC 300 HART7 |
1 экз. |
|
4 Паспорт |
8300.01001.012 ПС |
1 экз. |
|
Примечание: 1)Для преобразователя сигналов с наименованием программного обеспечения CG46 | ||
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации MA OPTISONIC 8300 в п. 8.1.
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация фирмы-изготовителя.
ПравообладательФирма «KROHNE Altometer», Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht Телефон: 31 (0)78 6306200
Факс: 31 (0)78 6306234
Web-сайт: http://krohne.ru
ИзготовительФирма «KROHNE Altometer», Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht
Телефон: 31 (0)78 6306200
Факс: 31 (0)78 6306234
Web-сайт: http://krohne.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
