Номер по Госреестру СИ: 55344-13
55344-13 Модули измерительные
(KAD/SDC/001, KAM/SDC/001)
Назначение средства измерений:
Модули измерительные KAD/SDC/001, KAM/SDC/001 (далее - модули)
предназначены для измерений сигналов сельсинов, соответствующих значениям углов.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
SDC/001 |
TIC/J/009 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/SDC/001, KAM/SDC/001. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/SDC/001, KAM/SDC/001
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-52 МП «Инструкция. Модули измерительные KAD/SDC/001, KAM/SDC/001. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в сентябре 2013 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %.
-
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон рабочих частот от 0,001 Гц до 2 МГц, пределы допускаемой основной погрешности установки частоты ± 540’7;
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540’6;
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от Г10’3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где Uu - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 14 06 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • Rд), где Ru - измеренное значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@,vmiftri,ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер в виде наклейки.
Модуль имеет 2 измерительных канала. Каждый канал состоит из двух входов опорного переменного напряжения (REF+ и REF-) и трех входов сигналов сельсинов (S1-S3).
Принцип действия измерительного канала основан на измерении переменных напряжений (опорного и выходных напряжений сельсина), соответствующих значениям углов и их преобразовании в цифровой код при помощи 16-разрядного АЦП.
Модуль применяется совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения.
Модули измерительные KAD/SDC/001 и KAM/SDC/001 отличаются типом входного разъема.

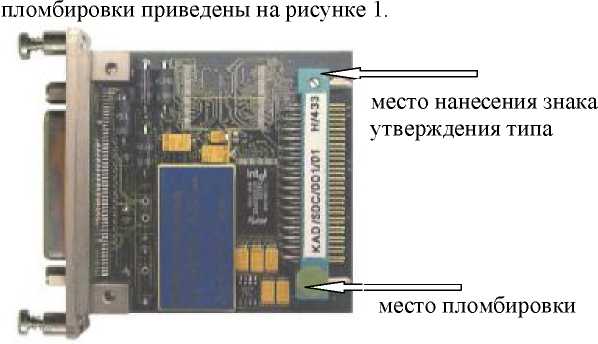

Внешний вид модуля с указанием мест нанесения знака утверждения типа и

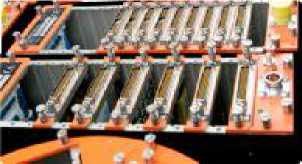

Рисунок 1 - Внешний вид модуля KAD/SDC/001 (KAM/SDC/001) и модуля KAD/SDC/001 (KAM/SDC/001), установленного в блок базовый KAM/CHS
Комплект поставки модулей включает:
-
- модуль KAD/SDC/001 или KAM/SDC/001 (по заказу) - 1 шт.;
-
- ответная часть внешнего разъёма CON/KAD/002/CP (KAD/SDC/001) или ACC/CON/008/04 (KAM/SDC/001) - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- ПО пользователя KSM-500 (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
2 |
Диапазон измерений напряжений, пересчитанный в единицах измерений угла |
от минус 180° до 180° |
Пределы допускаемой погрешности измерений напряжений, пересчитанной в единицах измерений угла |
± 5' |
Входное сопротивление, кОм, не менее: - между входами S1 и S2 сигналов сельсинов |
90 |
- между входами S2 и S3 сигналов сельсинов |
85 |
- между входами S1 и S3 сигналов сельсинов |
60 |
- между входом S1 и клеммой заземления |
50 |
- между входом S2 и клеммой заземления |
40 |
- между входом S3 и клеммой заземления |
45 |
- между входами «+» и («-») опорного напряжения |
140 |
Наименование характеристики |
Значение характеристики |
- между входом опорного напряжения и клеммой заземления |
70 |
Потребляемая мощность, Вт, не более |
0,77 |
Масса модуля, г, не более |
81 |
Габаритные размеры модуля (длина х высота х глубина), мм, не более |
70x66,5x15,5 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C: - рабочие условия |
от минус 40 до 85 |
- предельные условия хранения |
от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация: - диапазон частот, Гц |
от 10 до 2000 |
- амплитуда ускорения, м/с2 (g), не более |
98 (10) |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
60 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,2 |
- диапазон частот, Гц |
от 15 до 2000 |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
10 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,83 |
- диапазон частот, Гц |
от 15 до 2000 |
Механические удары многократного действия: - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
980 (100) |
Механические удары многократного действия: - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
