Номер по Госреестру СИ: 55406-13
55406-13 Модули измерительные
(KAD/ADC/126/B, KAM/ADC/126/B)
Назначение средства измерений:
Модули измерительные KAD/ADC/126/B, KAM/ADC/126/B (далее - модули) предназначены для измерений напряжения переменного тока и воспроизведения силы постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/126/B |
TIC/V/025 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Модули измерительные KAD/ADC/126/B, KAM/ADC/126/B. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/126/B, KAM/ADC/126/B
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-28 МП «Инструкция. Модули измерительные KAD/ADC/126/B, KAM/ADC/126/B. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 32 В, диапазон частот от 10 до 3(И03 Гц пределы допускаемой абсолютной погрешности воспроизведения ± (0.0()()8^ ивых + 4,8 мВ), где ивых - измеренное значение напряжения переменного тока.
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений силы постоянного тока от 0.Г10’4 до 10 А; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп), где 1и -измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока; верхний предел поддиапазона переменного напряжения 10 В, поддиапазон частот от 3 Гц до 20 кГц; пределы допускаемой основной относительной погрешности измерений напряжения переменного тока ± (0,06 % • Ui + 0,03 % • Ur), где Ui - измеренное значение напряжения переменного тока, Ur - поддиапазон измерений напряжения переменного тока.
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540’6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 4 измерительных канала, которые предназначены для измерений напряжения переменного тока и 4 канала воспроизведения силы постоянного тока.
Принцип действия измерительного канала основан на фильтрации входного сигнала при помощи фильтра высокой частоты, усилении сигнала при помощи операционного усилителя с программируемым коэффициентом усиления, фильтрации сигнала на выходе усилителя при помощи аналогового фильтра, преобразовании измеряемых значений напряжения в цифровой код при помощи быстродействующего 16-разрядного АЦП с максимальной частотой преобразования 100 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра с установленной пользователем частотой среза. Каждый канал воспроизведения силы постоянного тока формирует ток возбуждения при помощи встроенного источника постоянного тока. Канал воспроизведения силы постоянного тока внутренне соединен с соответствующим входом измерительного канала.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1). Модули KAD/ADC/126/B и KAM/ADC/126/B отличаются типом входного разъема.
место нанесения знака
утверждения типа
место пломбировки

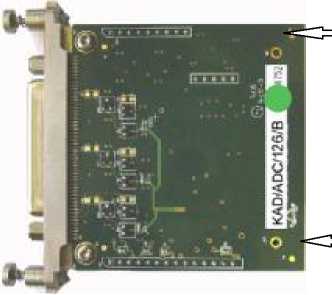

Рисунок 1 - Внешний вид модуля KAD/ADC/126 и модуля KAD/ADC/126 установленного в блок базовый KAM/CHS/13U
модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
4 |
Верхний предел диапазона измерений напряжения переменного тока, В - при значении коэффициента усиления 1 |
10 |
- при значении коэффициента усиления 10 |
1 |
Диапазон частот, Гц |
от 10 до 15403 |
Пределы допускаемой приведенной* погрешности измерений напряжения переменного тока при значениях коэффициента усиления 1 и 10, % - в диапазоне частот от 10 Гц до 3 кГц |
± 0,3 |
- в диапазоне частот от 3 кГц до 10 кГц |
± 0,35 |
- в диапазоне частот от 10 кГц до 15 кГц |
± 0,75 |
Число каналов воспроизведения силы постоянного тока |
4 |
Воспроизводимое значение силы постоянного тока, А |
3,6 • 10-3 |
Пределы абсолютной погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 2,2 кОм, А |
± 1,3 • 10-3 |
Потребляемая мощность, Вт, не более |
3,12 |
Масса, г, не более |
86 |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
* о погрешности нормированы как приведенные к диапазону измерений |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Влияющая величина |
Значение влияющей величины |
Механические удары многократного действия: - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
980 (100) |
Механические удары многократного действия: - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
