Номер по Госреестру СИ: 53242-13
53242-13 Модули синхронизации (управляющие модули)
(KAD/BCU/140)
Назначение средства измерений:
Модули синхронизации (управляющие модули) KAD/BCU/140 (далее - модули) предназначены для синхронизации по времени всех модулей блоков базовых KAM/CHS с внешними устройствами, сбора измерительной информации со всех измерительных модулей, установленных в блоках базовых KAM/CHS, и передачи измерительной информации для дальнейшей записи и/или обработки.
Внешний вид.
Модули синхронизации (управляющие модули)
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 07.03.2023
Номер записи - 143141
ID в реестре СИ - 365541
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Модуль синхронизации (управляющий модуль) KAD/BCU/140, KAD/BCU/140,
Производитель
Изготовитель - Фирма "ACRA Control, Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 14
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№436 от 2018.03.07 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Модули синхронизации (управляющие модули) (KAD/BCU/140)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ACRA Control, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52595-13 18.12.2022 |
Модули измерительные, KAD/ADC/112 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53110-13 26.02.2023 |
Модули измерительные, KAD/ADC/008, KAM/ADC/008 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53111-13 02.04.2018 |
Модули измерительные, KAD/ADC/011, KAM/ADC/011 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53112-13 26.02.2023 |
Модули измерительные, KAD/ADC/114, KAM/ADC/114 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53179-13 26.02.2023 |
Блоки базовые, KAM/CHS/03U, KAM/CHS/06U, KAM/CHS/09U, KAM/CHS/13U Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
5 лет |
|
53180-13 26.02.2023 |
Модули измерительные, KAD/ADC/116, KAM/ADC/116 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53241-13 06.03.2023 |
Модули измерительные, KAD/CDC/002, KAM/CDC/002 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53242-13 07.03.2023 |
Модули синхронизации (управляющие модули), KAD/BCU/140 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53409-13 11.04.2024 |
Модули измерительные, KAD/ADC/113, KAM/ADC/113 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53443-13 14.05.2018 |
Модули измерительные, KAM/TCG/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53444-13 30.03.2024 |
Модули измерительные, KAD/DSI/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53483-13 11.04.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/107 (модули) ACD/CJB/002 (блок) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53659-13 06.06.2018 |
Модули измерительные, KAD/ADC/012, KAM/ADC/012 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54051-13 02.07.2018 |
Модули измерительные, KAD/ADC/014, KAM/ADC/ 014 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54052-13 28.05.2024 |
Модули измерительные, KAD/ADC/117 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54053-13 02.07.2018 |
Модули синхронизации (управляющие модули), KAD/BCU/105 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54071-13 28.05.2024 |
Модули измерительные, KAD/ADC/118, KAM/ADC/118 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54072-13 28.05.2024 |
Модули измерительные, KAD/ADC/120, KAM/ADC/120 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54333-13 28.05.2024 |
Модули измерительные, KAD/ADC/129/S1, KAM/ ADC/129/S1, KAD/ADC/129/S2 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54334-13 07.06.2024 |
Модули синхронизации (управляющие модули), KAD/BCU/101/D, KAM/BCU/101/D Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54851-13 17.07.2024 |
Модули измерительные, KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54978-13 21.08.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/102/B (модули) ACD/CJB/003 (блок компенсации) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55191-13 21.08.2024 |
Модули измерительные, KAD/ADC/106/C, KAM/ADC/106/C Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55344-13 21.08.2024 |
Модули измерительные, KAD/SDC/001, KAM/SDC/001 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55406-13 13.09.2024 |
Модули измерительные, KAD/ADC/126/B, KAM/ADC/126/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55407-13 13.09.2024 |
Модули измерительные, KAD/MDC/103, KAM/MDC/103 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55408-13 13.09.2024 |
Модули измерительные, KAD/RDC/101/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55431-13 13.09.2024 |
Модули измерительные, KAD/DSI/003/B, KAM/DSI/003/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55592-13 20.11.2018 |
Модули измерительные, KAD/TDC/002/D, KAD/TDC/002/D/10M Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55594-13 13.09.2024 |
Модули измерительные, KAD/TDC/005 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
56777-14 13.09.2024 |
Модули измерительные, KAD/ADC/135/E12 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
36186-07 01.12.2012 |
Системы измерительные, КАМ-500 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Модули синхронизации (управляющие модули) (KAD/BCU/140)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 14 | 0 | 10 | 0 | 10 | ||
| АО «НЦВ МИЛЬ И КАМОВ» (1419) | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Модули синхронизации (управляющие модули) (KAD/BCU/140)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 9000 |
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kDiscover.
Встроенное ПО идентифицируется при установке модуля в шасси, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
|
Встроенное ПО модуля |
BCU/140 |
FWA/X/002 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули синхронизации (управляющие модули) KAD/BCU/140. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям синхронизации (управляющим модулям) KAD/BCU/140
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53242-13 «Инструкция. Модули синхронизации (управляющие модули) KAD/BCU/140. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в феврале 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (регистрационный № 21569-01),
диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- частотомер электронно-счетный CNT-90 (регистрационный № 41567-09), диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на интервале 1 год ± 1x10-7;
-
- мультиметр цифровой Fluke 8846A (регистрационный № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • Uu + 0,0006 % • Un), где Uu - измеренное значение напряжения постоянного тока, ипп -значение поддиапазона измерений напряжения постоянного тока.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.
Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федеральногогосударственного унитарного предприятия «Всероссийский научно-исследовательский институт физико -технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия основан на синхронизации передающих модулей BCU/140 с синхронизируемым устройством по протоколу PTP (precision time protocol) и последующей передаче измерительной информации по протоколу ethernet.
В качестве синхронизируемого устройства могут выступать аналогичные модули BCU, а также коммутатор сетевой NET/SWI/003 с блоком NET/REC/001.
Модули применяются совместно с блоком базовым KAM/CHS.
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к шасси.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули выпускаются в бескорпусном варианте исполнения.

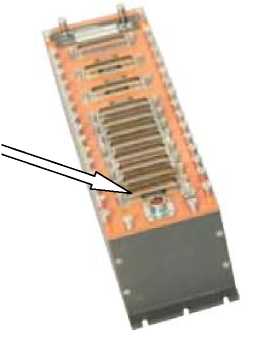

Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.
модуль KAD/BCU/140^
место нанесения знака :=1
утверждения типа
==' место пломбировки
Рисунок 1 - Внешний вид модуля KAD/BCU/140 и модуля KAD/BCU/140 установленного в блоке базовом KAM/CHS/13U
Комплект поставки модулей включает:
-
- модуль KAD/BCU/140 - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- ПО пользователя KSM-500 (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
-
- коммутатор сетевой NET/SWI/003 c NET/REC/001(no заказу) - 1 шт.;
-
- устройство запоминающее NET/REC/001(nо заказу) - 1 шт.
для каждой модификации модулей приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Предел допускаемой погрешности (по уровню доверительной вероятности 0,67) синхронизации модулей с синхронизируемым устройством, мкс |
0,5 |
|
Потребляемая мощность, Вт, не более |
1,92 |
|
Масса, г, не более |
78 |
|
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
|
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
|
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
|
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
|
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
|
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
|
Механические удары многократного действия:
|
12 980 (100) |
|
Механические удары многократного действия:
|
12 2450 (250) |
|
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
|
Давление, кПа |
от 3,6 до 115 |
|
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
