Номер по Госреестру СИ: 53483-13
53483-13 Модули измерительные с блоком компенсации температуры холодного спая
(KAD/TDC/107 (модули) ACD/CJB/002 (блок))
Назначение средства измерений:
Модули измерительные KAD/TDC/107 с блоком компенсации температуры холодного спая ACD/CJB/002 (далее - модули) предназначены для измерений сигналов от термопар K-типа соответствующих значениям температуры.
Внешний вид.
Модули измерительные с блоком компенсации температуры холодного спая
Рисунок № 1
Внешний вид.
Модули измерительные с блоком компенсации температуры холодного спая
Рисунок № 2
Внешний вид.
Модули измерительные с блоком компенсации температуры холодного спая
Рисунок № 3
Внешний вид.
Модули измерительные с блоком компенсации температуры холодного спая
Рисунок № 4
Внешний вид.
Модули измерительные с блоком компенсации температуры холодного спая
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
TDC/107 |
TIC/V/018 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля 2 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/TDC/107 с блоком компенсации температуры холодного спая ACD/CJB/002. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/TDC/107 с блоком компенсации температуры холодного спая ACD/CJB/002
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53483-13 «Инструкция. Модули измерительные KAD/TDC/107 с блоком компенсации температуры холодного спая ACD/CJB/002. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- термокамера SU-661, диапазон температур от минус 60 до 150 °С;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %, диапазон воспроизведения температур в режиме моделирования термопары типа K от минус 250 до 1372 °С, пределы допускаемой абсолютной погрешности воспроизведения ± 0,57 °С;
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540’6;
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений
напряжения постоянного тока от 14 0-3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • Uu + 0,0005 • ид), где Uu - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до Г106 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • Rд), где Ru - измеренное
значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков или блока ACD/CJB/002, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Блок компенсации температуры холодного спая ACD/CJB/002 представляет собой корпус с тремя встроенными датчиками Pt-100.
На блоке компенсации установлено два разъема. На верхней панели блока установлен разъем ACD/BAC/005 для подключения внешних устройств, на противоположной стороне блока установлен разъем CON/KAD/010 для подключения к модулю.
На верхней панели блока компенсации температуры холодного спая нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия модулей основан на масштабировании и преобразовании в цифровой код при помощи АЦП сигнала термо-ЭДС полученного от термопар K-типа соответствующих значениям температуры. Для компенсации температуры холодного спая термопар используется блок ACD/CJB/002. Принцип действия канала компенсации основан на измерении и преобразовании при помощи АЦП сигналов от блока ACD/CJB/002.
Блок ACD/CJB/002 подключается к разъему для подключения внешних датчиков модуля.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения.
Внешний вид модуля KAD/TDC/107 и блока компенсации температуры холодного спая ACD/CJB/002 с указанием мест нанесения знака утверждения типа и пломбировки приведены на рисунках 1 и 2.
место пломбировки

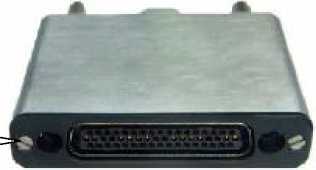

Рисунок 1 - Внешний вид модуля KAD/TDC/107 и модуля KAD/TDC/107 установленного в блок базовый KAM/CHS/13U
место нанесения знака верждения типа
ут-
место пломбировки

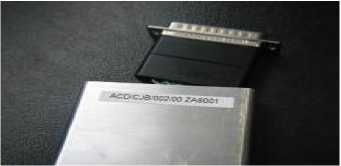

Рисунок 2 - Внешний блока компенсации температуры холодного спая ACD/CJB/002
модулей приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
12 |
Диапазон измерений, пересчитанный в единицах измерений температуры, °С |
от минус 200 до 1100 |
Пределы допускаемой погрешности* измерений с использованием блока компенсации температуры холодного спая ACD/CJB/002, пересчитанные в единицах измерений температуры, °С: - для установленного режима измерений температуры в диапазоне от минус 200 до минус 1100 °С |
± 1,1 |
- для установленного режима измерений температуры в диапазоне от минус 50 до 150 °С |
± 0,55 |
Число каналов компенсации |
3 |
Диапазон измерений сопротивления постоянному току канала компенсации, пересчитанный в единицах измерений температуры, °С |
от минус 50 до 125 |
Пределы допускаемой погрешности измерений канала компенсации, °С |
± 0,36 |
Входное сопротивление, Ом, не менее |
1 • 10б |
Потребляемая мощность, Вт, не более |
0,64 |
Масса модуля, г, не более |
бб |
Масса блока компенсации температуры холодного спая ACD/CJB/002, г, не более |
105 |
Габаритные размеры модуля (длина х высота х глубина), мм, не более |
82х80х13,8 |
Габаритные размеры блока компенсации температуры холодного спая ACD/CJB/002 (длина х высота х глубина), мм, не более |
64х60,75х13,8 |
* погрешности нормированы при скорости изменения температуры окружающего воздуха | |
не более 4 °С/мин. |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980 (100) |
Механические удары многократного действия:
|
12 2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
