Номер по Госреестру СИ: 53444-13
53444-13 Модули измерительные
(KAD/DSI/102)
Назначение средства измерений:
Модули измерительные KAD/DSI/102 (далее - модули) предназначены для измерений частоты гармонического сигнала.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.03.2024
Номер записи - 143366
ID в реестре СИ - 365766
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, Модуль измерительный KAD/DSI/102, KAD/DSI/102,
Производитель
Изготовитель - Фирма "ACRA Control, Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 538 дн.
Приказы РСТ, где упоминается данный тип СИ
№592 от 2018.03.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№2230 от 2018.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Модули измерительные (KAD/DSI/102)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ACRA Control, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52595-13 18.12.2022 |
Модули измерительные, KAD/ADC/112 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53110-13 26.02.2023 |
Модули измерительные, KAD/ADC/008, KAM/ADC/008 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53111-13 02.04.2018 |
Модули измерительные, KAD/ADC/011, KAM/ADC/011 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53112-13 26.02.2023 |
Модули измерительные, KAD/ADC/114, KAM/ADC/114 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53179-13 26.02.2023 |
Блоки базовые, KAM/CHS/03U, KAM/CHS/06U, KAM/CHS/09U, KAM/CHS/13U Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
5 лет |
|
53180-13 26.02.2023 |
Модули измерительные, KAD/ADC/116, KAM/ADC/116 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53241-13 06.03.2023 |
Модули измерительные, KAD/CDC/002, KAM/CDC/002 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53242-13 07.03.2023 |
Модули синхронизации (управляющие модули), KAD/BCU/140 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53409-13 11.04.2024 |
Модули измерительные, KAD/ADC/113, KAM/ADC/113 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53443-13 14.05.2018 |
Модули измерительные, KAM/TCG/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53444-13 30.03.2024 |
Модули измерительные, KAD/DSI/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53483-13 11.04.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/107 (модули) ACD/CJB/002 (блок) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53659-13 06.06.2018 |
Модули измерительные, KAD/ADC/012, KAM/ADC/012 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54051-13 02.07.2018 |
Модули измерительные, KAD/ADC/014, KAM/ADC/ 014 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54052-13 28.05.2024 |
Модули измерительные, KAD/ADC/117 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54053-13 02.07.2018 |
Модули синхронизации (управляющие модули), KAD/BCU/105 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54071-13 28.05.2024 |
Модули измерительные, KAD/ADC/118, KAM/ADC/118 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54072-13 28.05.2024 |
Модули измерительные, KAD/ADC/120, KAM/ADC/120 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54333-13 28.05.2024 |
Модули измерительные, KAD/ADC/129/S1, KAM/ ADC/129/S1, KAD/ADC/129/S2 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54334-13 07.06.2024 |
Модули синхронизации (управляющие модули), KAD/BCU/101/D, KAM/BCU/101/D Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54851-13 17.07.2024 |
Модули измерительные, KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54978-13 21.08.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/102/B (модули) ACD/CJB/003 (блок компенсации) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55191-13 21.08.2024 |
Модули измерительные, KAD/ADC/106/C, KAM/ADC/106/C Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55344-13 21.08.2024 |
Модули измерительные, KAD/SDC/001, KAM/SDC/001 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55406-13 13.09.2024 |
Модули измерительные, KAD/ADC/126/B, KAM/ADC/126/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55407-13 13.09.2024 |
Модули измерительные, KAD/MDC/103, KAM/MDC/103 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55408-13 13.09.2024 |
Модули измерительные, KAD/RDC/101/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55431-13 13.09.2024 |
Модули измерительные, KAD/DSI/003/B, KAM/DSI/003/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55592-13 20.11.2018 |
Модули измерительные, KAD/TDC/002/D, KAD/TDC/002/D/10M Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55594-13 13.09.2024 |
Модули измерительные, KAD/TDC/005 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
56777-14 13.09.2024 |
Модули измерительные, KAD/ADC/135/E12 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
36186-07 01.12.2012 |
Системы измерительные, КАМ-500 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Модули измерительные (KAD/DSI/102)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ОАК" (RA.RU.310524) | 24 | 0 | 24 | 0 | 19 | 0 | 19 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Филиал публичного акционерного общества "Авиационная холдинговая компания "Сухой" ОКБ "Сух (РОСС СОБ 3.00176.2014) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 |
Стоимость поверки Модули измерительные (KAD/DSI/102)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в шасси, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатор а ПО |
|
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
|
Встроенное ПО модуля |
DSI/102 |
TIC/W/018 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Модули измерительные KAD/DSI/102. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/DSI/102
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53444-13 «Инструкция. Модули измерительные KAD/DSI/102. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- генератор сигналов высокочастотный N9310A (рег. № 36082-07), диапазон частот выходного сигнала от 9 кГц до 3 ГГц, пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора ±10-6.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.
Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому KAM/CHS.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия основан на преобразовании измеряемых значений в цифровой код при помощи АЦП.
Модуль отслеживает уровень каждого из 24 однополярных дискретных входных каналов. Каждому каналу соответствует 32-битный счетчик, который может работать в одном из следующих режимов: измерение периода, измерение длительности импульса, измерение скважности импульса, измерение частоты, счёт событий с момента включения питания, время с момента срабатывания, выборок с момента включения, выборок с момента сброса. Диапазон каждого счётчика программируется, также как и порог срабатывания, гистерезис и чувствительность к переднему/заднему фронту.
Модули применяются совместно с блоком KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в бескорпусном варианте исполнения.

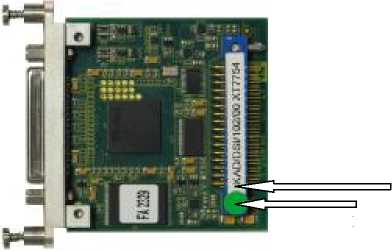

Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.
место нанесения знака утверждения типа
Рисунок 1 - Внешний вид модуля KAD/DSI/102 установленного в шасси
KAM/CHS/13U
место пломбировки
Комплект поставки модулей включает:
-
- модуль KAD/DSI/102 - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- ПО пользователя KSM-500 (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
для каждой модификации модулей
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Число измерительных каналов |
24 |
|
Диапазон измерений частоты, кГц |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений частоты |
± 540’5 |
|
Потребляемая мощность, Вт, не более |
0,72 |
|
Масса, г, не более |
76 |
|
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
|
Температура окружающего воздуха, °C: - рабочие условия |
от минус 40 до 85 |
|
Влияющая величина |
Значение влияющей величины |
|
- предельные условия хранения |
от минус 55 до 105 |
|
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
|
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
|
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
|
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
|
Механические удары многократного действия:
|
12 980 (100) |
|
Механические удары многократного действия:
|
12 2450 (250) |
|
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
|
Давление, кПа |
от 3,6 до 115 |
|
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
