Номер по Госреестру СИ: 55431-13
55431-13 Модули измерительные
(KAD/DSI/003/B, KAM/DSI/003/B)
Назначение средства измерений:
Модули измерительные KAD/DSI/003/B, KAM/DSI/003/B (далее - модули) предназначены для измерений частоты гармонического сигнала.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатор а ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
DSI/003/B |
TIC/N/017 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Модули измерительные KAD/DSI/003/B, KAM/DSI/003/B. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/DSI/003/В, KAM/DSI/003/BТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-37 МП «Инструкция. Модули измерительные KAD/DSI/003/B, KAM/DSI/003/B. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- генератор сигналов измерительный Г4-219 (рег. № 33132-06), диапазон частот выходного сигнала от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора ±5Ч0-6;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.
Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль содержит 24 канала, 8 из них измерительные, остальные 16 используются для привязки событий к метке времени. Принцип действия канала основан на преобразовании измеряемых значений в цифровой код при помощи АЦП с максимальной частотой преобразования 20 кГц. Измерительные каналы могут работать в одном из следующих режимов: измерение периода, частоты, гистерезиса, количества выборок с момента включения, количества выборок с момента сброса, счёт событий с момента включения питания, время с момента срабатывания, установка порога срабатывания. Разрядность каждого канала программируется.
Модули применяются совместно с блоком базовым KAM/CHS и модулем синхронизации (управляющим модулем) KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в бескорпусном варианте исполнения. Модуль измерительный KAD/DSI/003/B и модуль измерительный KAM/DSI/003/B отличаются типом входного разъема.

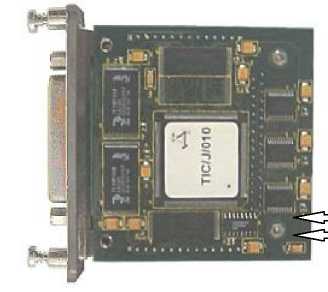

Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.
место пломбировки
Рисунок 1 - Внешний вид модуля KAD/DSI/003/В установленного в блоке базовом KAM/CHS/13U
место нанесения знака утверждения типа
для каждой модификации модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
8 |
Диапазон измерений частоты, кГц |
от 0,1 до 40 |
Пределы допускаемой абсолютной погрешности измерений частоты при интервале измерений 2 с, Гц |
± 1 |
Число каналов привязки событий к метке времени |
16 |
Потребляемая мощность, Вт, не более |
1,7 |
Масса, г, не более |
76 |
Габаритные размеры (длина х высота х глубина), мм, не более |
67х70х2 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C: - рабочие условия - предельные условия хранения |
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980 (100) |
Механические удары многократного действия:
|
12 2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
