Программное обеспечение

Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.

ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.

ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.

Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.

Производителем не предусмотрен иной способ идентификации встроенного ПО.

Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.

Идентификационные данные (признаки) метрологически значимой части ПО

приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Знак утверждения типа

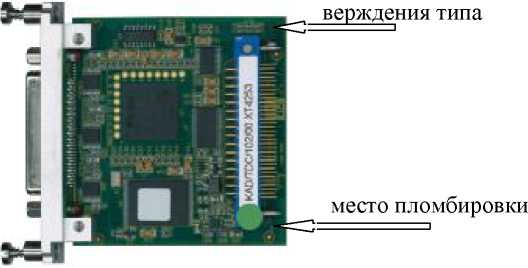

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.

Сведения о методиках измерений

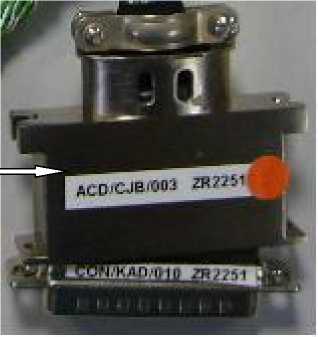

Модули измерительные KAD/TDC/102/B с блоком компенсации температуры холодного спая ACD/CJB/003. Руководство по эксплуатации.

Нормативные и технические документы

Техническая документация фирмы-изготовителя.

Поверка

осуществляется по документу 651-13-36 МП «Инструкция. Модули измерительные KAD/TDC/102/B с блоком компенсации температуры холодного спая ACD/CJB/003. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.

Основные средства поверки:

• - источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;

• - термокамера SU-661, диапазон температур от минус 60 до 150 °С, погрешность установки температуры ± 0,3 °С;

• - калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %, диапазон воспроизведения температур в режиме моделирования термопары типа K от минус 250 до 1372 °С, пределы допускаемой абсолютной погрешности воспроизведения ± 0,57 °С;

• - магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/5П0^-6;

• - нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений

напряжения постоянного тока от 14 0-3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где ии - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до Г106 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Rи + 0,0004 • Rд), где Rи - измеренное

значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений;

• - мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений электрического сопротивления постоянному току от 10 до V10⁹ Ом, диапазон измерений силы постоянного тока от минус 10 до 10 А; пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току ± (2,00 % • R_u + 0,010 % • R_nn), где R_u - измеренное значение электрического сопротивления постоянному току, R_nn - значение поддиапазона измерений электрического сопротивления постоянному току постоянного тока.
