Номер по Госреестру СИ: 55407-13
55407-13 Модули измерительные
(KAD/MDC/103, KAM/MDC/103)
Назначение средства измерений:
Модули измерительные KAD/MDC/103, KAM/MDC/103 (далее - модули)
предназначены для измерений напряжения постоянного тока от датчиков давления и воспроизведения напряжения постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
MDC/103 |
TIC/S/027 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/MDC/103, KAM/MDC/103. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/MDC/103, KAM/MDC/103
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-47 МП «Инструкция. Модули измерительные KAD/MDC/103, KAM/MDC/103. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в сентябре 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %.
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где Uu - измеренное значение напряжения постоянного тока, ипп - значение поддиапазона измерений напряжения постоянного тока; верхний предел диапазона измерений силы постоянного тока от 100П0-3 мА; пределы допускаемой основной относительной погрешности измерений силы постоянного тока
± (0,05 % • 1и + 0,005 % • Inn), где 1и - измеренное значение силы постоянного тока, 1пп -значение поддиапазона измерений силы постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 до V109 Ом, пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току ± (2,00 % • Ru + 0,010 % • Rm), где Ru - измеренное значение
электрического сопротивления постоянному току, RUII - значение поддиапазона измерений электрического сопротивления постоянному току постоянного тока.
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540-6.
-
- осциллограф цифровой люминофорный TDS3032B (рег. № 24021-02). Полоса пропускания АЧХ от 0 до 300 МГц; максимальная частота дискретизации 2,5 • 109 отсчет/с; диапазон коэффициента отклонения от 1 мВ/дел до 10 В/дел для входного сопротивления 1 МОм, от 1 мВ/дел до 1 В/дел для входного сопротивления 50 Ом, пределы допускаемой относительной погрешности коэффициента отклонения ± 2 %.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно модули представляют собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модулях установлено два разъема. На верхней панели модулей установлен разъем для подключения внешних датчиков через ответный разъем CON/CAD/002/CP для модулей KAD/MDC/103 и ACC/CON/008/04 для модулей KAM/MDC/103, на противоположной стороне модулей установлен разъем для подключения модуля к блоку базовому.
На верхней панели модулей нанесено наименование модуля, на нижней панели модулей нанесено наименование и заводской номер модуля в виде наклейки.
Модули KAD/MDC/103, KAM/MDC/103 имеют 2 измерительных канала, которые предназначены для измерений напряжения постоянного тока от датчиков давления, 2 канала температурной компенсации, 2 канала воспроизведения значения напряжения постоянного тока 5 В, 2 канала воспроизведения значения напряжения постоянного тока 12 В и 2 канала воспроизведения значения напряжения постоянного тока минус 12 В. Помимо измерительных каналов и каналов воспроизведения модули имеют 2 шины управления подключаемыми датчиками давления, состоящие из шести адресных линий (далее - шины управления).
Модули KAD/MDC/103, KAM/MDC/103 предназначены для работы с датчиками давления ESP-16HD, ESP-32HD, ESP-48SL или ESP-64HD, подключаемыми к модулю.
Принцип действия измерительного канала модулей основан на усилении сигнала при помощи дифференциального усилителя с программируемым коэффициентом усиления, преобразовании мгновенных значений измеряемого напряжения постоянного тока в цифровой код при помощи быстродействующего 16-разрядного АЦП с максимальной частотой преобразования 20 кГц, преобразовании значений измеряемого напряжения в значение давления по формуле полинома четвертого порядка. Каждый канал воспроизведения напряжения постоянного тока формирует стабилизированное напряжение питания для датчика давления. Канал воспроизведения значения напряжения постоянного тока 5 В имеет дополнительный вход, предназначенный для компенсации влияния соединительных линий с датчиками давления. Принцип действия канала температурной компенсации основан на усилении при помощи дифференциального усилителя с программируемым коэффициентом усиления сигнала с температурного датчика, встроенного в датчик давления, фильтрации этого сигнала и преобразовании его с помощью АЦП с максимальной частотой преобразования 312,5 Гц в цифровой код соответствующий температуре датчика для в несения поправок в результаты измерений давления.
В процессе измерений модуль последовательно переключает 64 канала внешнего мультиплексора и измеряет напряжение на выходе соответствующего датчика. Период адресации ко всем внешним каналам измерения давления устанавливается автоматически в диапазоне от 3,2 до 512 мс. В случае цикла опроса продолжительностью более 512 мс устанавливается максимальный период цикла адресации.
Модули KAD/MDC/103 и KAM/MDC/103 отличаются типом входного разъема.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1).
место нанесения знака ут-
верждения типа

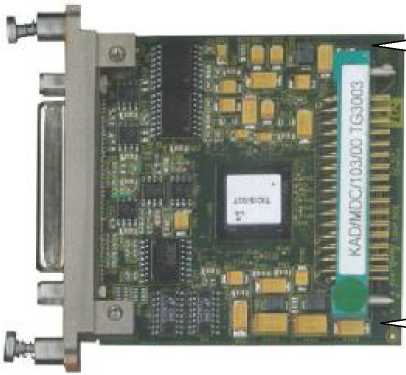

Рисунок 1 - Внешний вид модуля KAD/MDC/103 и модуля KAD/MDC/103 установленного в блок базовый KAM/CHS/13U
место пломбировки
модулей приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
2 |
Диапазон измерений напряжения постоянного тока, В - при значении коэффициента усиления 1 |
от минус 10 до 10 |
- при значении коэффициента усиления 2 |
от минус 5 до 5 |
- при значении коэффициента усиления 4 |
от минус 2,5 до 2,5 |
- при значении коэффициента усиления 8 |
от минус 1,25 до 1,25 |
Пределы допускаемой приведенной* погрешности измерений напряжения постоянного тока при значениях коэффициентов усиления 1, 2, 4 и 8, % |
± 0,25 |
Число каналов температурной компенсации |
2 |
Диапазон измерений канала температурной компенсации, пересчитанный в единицах измерений температуры, °C |
от минус 40 до 85 |
Пределы допускаемой приведенной* погрешности измерений канала температурной компенсации, % |
± 0,25 |
Число каналов воспроизведения значения напряжения постоянного тока 5 В |
2 |
Пределы допускаемой абсолютной погрешности воспроизведения значения напряжения постоянного тока 5 В, мВ |
± 10 |
Число каналов воспроизведения значения напряжения постоянного тока 12 В |
2 |
Пределы допускаемой абсолютной погрешности воспроизведения значения напряжения постоянного тока 12 В, мВ |
± 200 |
Число каналов воспроизведения значения напряжения постоянного тока минус 12 В |
2 |
Пределы допускаемой абсолютной погрешности воспроизведения значения напряжения постоянного тока минус 12 В, мВ |
± 200 |
Число шин управления «12 В» |
1 |
Амплитуда сигнала соответствующая логическому «0» на выходах шины управления «12 В», В, не более |
0,5 |
Наименование характеристики |
Значение характеристики |
Амплитуда сигнала соответствующая логической «1» на выходах шины управления «12 В», В, не менее |
10 |
Число шин управления «5 В» |
1 |
Амплитуда сигнала соответствующая логическому «0» на выходах шины управления «5 В», В, не более |
0,4 |
Амплитуда сигнала соответствующая логической «1» на выходах шины управления «5 В», В, не менее |
3 |
Входное сопротивление измерительных каналов при отсутствии питания, Ом, не менее:
|
13403 22403 |
Входное сопротивление измерительных каналов при наличии питания, Ом, не менее:
|
V109 V109 |
Входное сопротивление каналов температурной компенсации при отсутствии питания, Ом, не менее:
|
35403 100^103 |
Входное сопротивление каналов температурной компенсации при наличии питания, Ом, не менее:
|
V109 V109 |
Потребляемая мощность, Вт, не более |
3,54 |
Масса, г, не более |
72 |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
* погрешности нормированы как приведенные к диапазону измерений (воспроизведения) |
