Номер по Госреестру СИ: 54071-13
54071-13 Модули измерительные
(KAD/ADC/118, KAM/ADC/118)
Назначение средства измерений:
Модули измерительные KAD/ADC/118, KAM/ADC/118 (далее - модули)
предназначены для измерений напряжения постоянного тока дифференциальным методом, воспроизведения напряжения постоянного тока и воспроизведения силы постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/118/XX |
TIC/R/005 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/118, KAM/ADC/118. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/118, KAM/ADC/118
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 54071-13 «Инструкция. Модули измерительные KAD/ADC/118, KAM/ADC/118. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июне 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %.
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где Uu - измеренное значение напряжения постоянного тока, ипп - значение поддиапазона измерений напряжения постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 до 1Ч09 Ом, диапазон измерений силы постоянного тока от минус 10 до 10 А; пределы допускаемой основной
Лист № 6 Всего листов 7 относительной погрешности измерений силы постоянного тока
± (0,15 % • 1и + 0,020 % • Inn), где 1и - измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока; пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току ± (2,00 % • Ru + 0,010 % • Rra), где Ru - измеренное значение электрического сопротивления постоянному току, RUII - значение поддиапазона измерений электрического сопротивления постоянному току постоянного тока.
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от 1-10’3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где ии - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 1-106 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Rи + 0,0004 • R@ где Rи - измеренное значение электрического сопротивления, R д - верхнее граничное значение диапазона измерений.
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540-6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 12 измерительных каналов, которые предназначены для измерений напряжения постоянного тока дифференциальным методом, 12 каналов воспроизведения напряжения постоянного тока и 12 каналов воспроизведения силы постоянного тока.
Принцип действия измерительного канала основан на усилении сигнала при помощи дифференциального усилителя сигнала, фильтрации сигнала и преобразовании мгновенных значений измеряемого напряжения постоянного тока в цифровой код при помощи быстродействующего 16-разрядного АЦП с максимальной частотой преобразования 12000 Гц. Каждый канал воспроизведения напряжения постоянного тока формирует симметричные напряжения постоянного тока при помощи ЦАП и трех операционных усилителей. Каналы воспроизведения напряжения постоянного тока используются для питания внешних измерительных схем и при установке значений выходных параметров объединены в группы по 3 канала. Каждый канал воспроизведения силы постоянного тока с помощью ЦАП формирует ток балансировки для измерительных каналов и внутренне соединен с соответствующим инвертирующим входом измерительного канала.
Модуль применяется совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1) в следующих модификациях: KAD/ADC/118/10V, KAM/ADC/118/10V, KAD/ADC/118/1V, KAM/ADC/118/1V, KAD/ADC/118/100M и KAM/ADC/118/100M.
Модули KAD/ADC/118 и KAM/ADC/118 отличаются типом входного разъема. Модификации модулей KAD/ADC/118/10V, KAM/ADC/118/10V, KAD/ADC/118/1V, KAM/ADC/118/1V, KAD/ADC/118/100M и KAM/ADC/118/100M отличаются диапазоном измерений.
место нанесения знака ут-
верждения типа
место пломбировки

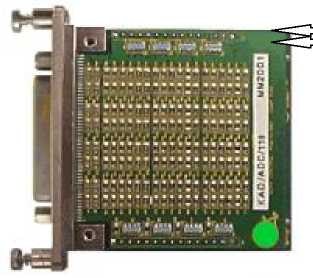

Рисунок 1 - Внешний вид модуля KAD/ADC/118 и модуля KAD/ADC/118 установленного в блок базовый KAM/CHS/13U
для каждой модификации модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | ||
Модификации модулей | |||
KAD/ADC/118/10V, KAM/ADC/118/10V |
KAD/ADC/118/1V, KAM/ADC/118/1V |
KAD/ADC/118/100M, KAM/ADC/118/100M | |
Число измерительных каналов |
12 | ||
Диапазон измеряемых значений напряжения постоянного тока, В при значении коэффициента усиления 1 при значении коэффициента усиления 2 при значении коэффициента усиления 4 при значении коэффициента усиления 8 |
от минус 10 до 10 от минус 5 до 5 от минус 2,5 до 2,5 от минус 1,25 до 1,25 |
от минус 1 до 1 от минус 0,5 до 0,5 от минус 0,25 до 0,25 от минус 0,125 до 0,125 |
от минус 10040-3 до 100^10-3 от минус 5040-3 до 5040-3 от минус 2540-3 до 2540-3 от минус 12,540-3 до 12,540-3 |
Пределы доп*ускаемой приведенной* погрешности измерений напряжения постоянного тока, % при значении коэффициента усиления 1 при значении коэффициента усиления 2 при значении коэффициента усиления 4 при значении коэффициента усиления 8 |
± 0,12 ± 0,2 ± 0,3 ± 0,5 | ||
Число каналов воспроизведения напряжения постоянного тока |
12 | ||
Диапазон воспроизводимых значений напряжения постоянного тока, В |
от 0 до 10,2 | ||
Пределы допускаемой приведенной* погрешности воспроизведения напряжения постоянного тока при значении сопротивления нагрузки 350 Ом, % |
± 0,3 | ||
Число каналов воспроизведения силы постоянного тока |
12 | ||
Диапазон воспроизводимых значений силы постоянного тока, мкА |
от минус 71 до 71 | ||
Пределы допускаемой приведенной* |
Наименование характеристики |
Значение характеристики | ||
Модификации модулей | |||
KAD/ADC/118/10V, KAM/ADC/118/10V |
KAD/ADC/118/1V, KAM/ADC/118/1V |
KAD/ADC/118/100M, KAM/ADC/118/100M | |
погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 350 Ом, % |
± 2 | ||
Входное сопротивление при отсутствии питания, Ом, не менее: между входами «+» («-») | |||
каждого канала и клем- |
15403 | ||
мой заземления | |||
между дифференциаль- | |||
ными входами каждого |
40403 | ||
канала | |||
Входное сопротивление, Ом, не менее: между входами «+» («-») | |||
каждого канала и клем- |
10406 | ||
мой заземления | |||
между дифференциаль- | |||
ными входами каждого |
10^106 | ||
канала | |||
Потребляемая мощность, Вт, не более |
2,6 | ||
Масса, г, не более |
92 | ||
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 | ||
* погрешности нормированы как приведенные к диапазону измерений (воспроизведения) |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Влияющая величина |
Значение влияющей величины |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980(100) |
Механические удары многократного действия:
|
12 2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
