Конструктивно блоки представляет собой объединительную плату с разъемами для подключения измерительных модулей типов: KAD/ADC, KAM/ADC KAD/TDC, KAD/RDC, KAD/SDC/001, KAM/SDC/001, KAM/TCG, KAD/TDC, KAD/CDC, KAM/CDC, KAD/MDC, KAM/MDC, KAD/DSI, KAM/DSI, управляющего модуля KAD/BCU, а также вспомогательных модулей типов: KAD/ARI/001, KAD/BIT/101, KAD/DEC/003, KAD/DEC/103, KAD/ENC/003, KAD/ENC/106, KAM/MEM/003, KAM/MEM/103, KAD/MSB/103, KAD/UAR/102, KAD/VID/103,    SAM/DEC/007, KAD/ETH/001,

KAD/ETH/101, и источник питания для обеспечения модулей стабилизированными питающими напряжениями, заключенные в алюминиевый корпус с направляющими (слотами) для установки модулей.

Объединительная плата представляет собой многослойную печатную плату с проводниками, обеспечивающими подачу питающих напряжений от источника питания и информационный обмен между модулями, установленными в блоки. На плате установлены разъемы для подключения измерительных и вспомогательных модулей.

Источник питания включает в себя устройство защиты от повышенного входного напряжения бортовой сети, устройство защиты от включения обратной полярности питающего напряжения, конденсатор емкостью 5 мФ предназначенный для защиты от кратковременных перерывов электропитания, фильтр низкой частоты (ФНЧ) и три преобразователя напряжения постоянного тока бортовой сети в диапазоне от 18 до 40 В в стабилизированные напряжения постоянного тока: 5 В, ± 12 В и ± 7 В.

Принцип действия блоков основан на сглаживании кратковременных перерывов и пульсаций питающего напряжения при помощи конденсатора большой емкости, фильтрации наводок переменного напряжения с помощью ФНЧ, преобразовании напряжения постоянного тока в стабилизированные напряжения постоянного тока и подаче их через объединительную плату на установленные в блоки модули.

Блоки применяются в составе систем сбора и обработки данных КАМ-500 для обеспечения питания и соединения с шиной передачи данных измерительных, управляющих и вспомогательных модулей. Для обеспечения управления и синхронизации модулей совместно с блоками применяется управляющий модуль KAD/BCU.

Блоки KAM/CHS/03U, KAM/CHS/06U, KAM/CHS/09U и KAM/CHS/13U и их модификации отличаются габаритными размерами, количеством слотов, предназначенных для установки измерительных модулей, видом разъемов для подключения кабелей питания.

В модификациях KAM/CHS/03U/E/NC; KAM/CHS/06U/E/NC; KAM/CHS/09U/E/NC и KAM/CHS/13U/E/NC установка конденсатора емкостью 5 мФ не предусмотрена.

Внешний вид блоков KAM/CHS/03U; KAM/CHS/06U; KAM/CHS/09U; KAM/CHS/13U, а также места нанесения знака утверждения типа и места пломбировки приведены на рисунках 1-4.

На верхней панели блоков расположены разъемы для подключения напряжения питания и заземления, индикатор питающего напряжения (светодиод зеленого цвета), а также отверстия для фиксации модулей. На верхней панели также расположен шильдик с нанесенными на нем наименованием типа и заводским номером блока. На задней панели блока расположены консоли, предназначенные для закрепления блоков на объекте.

место нанесения знака утверждения типа

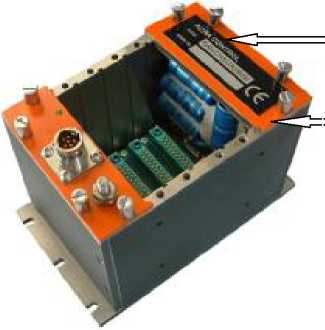

Рисунок 1 - Внешний вид блока KAM/CHS/03U

место

место нанесения знака

утверждения типа

Рисунок 2 - Внешний вид блока KAM/CHS/06U

место пломбировки

место нанесения знака

утверждения типа

Рисунок 3 - Внешний вид блока KAM/CHS/09U

место пломбировки

место

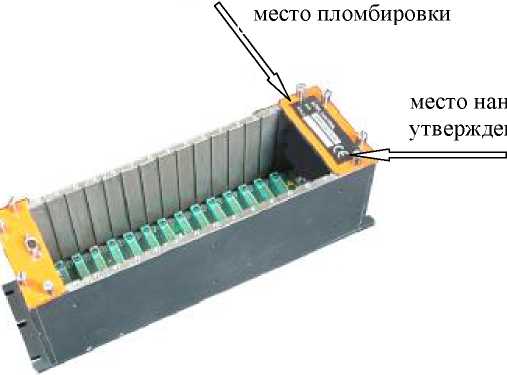

Рисунок 4 - Внешний вид блока KAM/CHS/13U

Комплект поставки блока включает:

- блок KAM/CHS/03U/E, или KAM/CHS/03U/E/MM, или KAM/CHS/03U/E/NC, или

KAM/CHS/06U/E, или KAM/CHS/06U/E/MM,

KAM/CHS/09U/E, или KAM/CHS/09U/AG2,

KAM/CHS/09U/E/NC, или KAM/CHS/13U/E,

KAM/CHS/13U/E/MM или KAM/CHS/13U/E/NC (по заказу) - 1 шт.;

• - руководство по эксплуатации - 1 шт.;

• - ПО пользователя KSM-500 (по заказу) - 1 шт.;

• - методика поверки - 1 шт;

блоков приведены в таблицах 2 и 3.

Таблица 2 - Метрологические и технически характеристики блоков KAM/CHS/03U и KAM/CHS/06U

Таблица 3 - Метрологические и технически характеристики блоков KAM/CHS/09U и KAM/CHS/13U.

Условия эксплуатации блоков приведены в таблице 4.

Таблица 4
