Номер по Госреестру СИ: 53180-13
53180-13 Модули измерительные
(KAD/ADC/116, KAM/ADC/116)
Назначение средства измерений:
Модули измерительные KAD/ADC/116, KAM/ADC/116 (далее - модули)
предназначены для измерений напряжения переменного тока и воспроизведения силы постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в шасси, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/116/XX |
TIC/R/005 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/116, KAM/ADC/116. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/116, KAM/ADC/116
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53180-13 «Инструкция. Модули измерительные KAD/ADC/116, KAM/ADC/116. Методика поверки», утвержденного руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
лист № 5
б утверждении типа средств измерений всего листов 6
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 320 В, диапазон частот от 10,0 до 3^103 Гц пределы допускаемой абсолютной погрешности воспроизведения ± (0,0004^ 1вых + 1,92 мВ), где 1вых - измеренное значение напряжения переменного тока.
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений силы постоянного тока от 0,V10-4 до 10 А; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп), где 1и -измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока.
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от 1-10-3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где ии - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 1-106 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • R^), где Ru - измеренное значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений.
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540-6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd. com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)лист № 6
б утверждении типа средств измерений всего листов 6
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к шасси.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия модулей основан на преобразовании измеряемых значений напряжения в цифровой код при помощи АЦП и преобразовании цифрового кода в ток возбуждения при помощи ЦАП.
Модули применяются совместно с шасси KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения в следующих модификациях: KAD/ADC/116/10V, KAM/ADC/116/10V, KAD/ADC/116/10VNE, KAM/ADC/116/10VNE, KAD/ADC/116/1V и KAM/ADC/116/1V.
Модули KAD/ADC/116 и KAM/ADC/116 отличаются типом входного разъема. Модификации модулей KAD/ADC/116/10V, KAM/ADC/116/10V, KAD/ADC/116/10VNE, KAM/ADC/116/10VNE, KAD/ADC/116/1V и KAM/ADC/116/1V отличаются диапазоном измерений. Модули KAD/ADC/116/10VNE, KAM/ADC/116/10VNE отличаются от модулей KAD/ADC/116/10V и KAM/ADC/116/10V наличием внутреннего соединения между неинвертирующим входом измерительного канала и источником тока возбуждения.

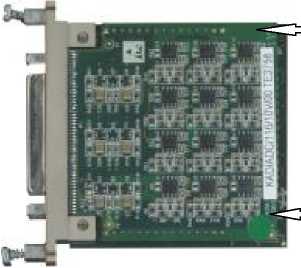

Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.
место нанесения знака
место пломбировки
утверждения типа
Рисунок 1 - Внешний вид модуля KAD/ADC/116 и модуля KAD/ADC/116 установленного в шасси KAM/CHS/13U
для каждой модификации модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | |
Модификации модулей | ||
KAD/ADC/116/10V, KAM/ADC/116/10V, KAD/ADC/116/10VNE,KAM/ADC/116/10VNE |
KAD/ADC/116/1V, KAM/ADC/116/1V | |
Число измерительных каналов |
12 | |
Диапазон измеряемых значений напряжения переменного тока, В |
от минус 10 до 10 |
от минус 1 до 1 |
Диапазон частот, Гц |
от 10 до 3,4403 | |
Пределы допускаемой приведенной* погрешности измерений напряжения переменного тока, %: |
± 0,4 | |
Число каналов воспроизведения силы постоянного тока |
12 | |
Воспроизводимое значение силы постоянного тока, А |
3,6 • 10-3 | |
Пределы абсолютной погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 2,2 кОм, А |
± 1,3 • 10-3 | |
Входное сопротивление при отсутствии питания, Ом, не менее |
20403 | |
Входное сопротивление, Ом, не менее |
200403 | |
Потребляемая мощ ность, Вт, не более |
2,26 | |
Масса, г, не более |
87 | |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 | |
* о погрешности нормированы как приведенные к диапазону измерений |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация: |
Влияющая величина |
Значение влияющей величины |
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980 (100) |
Механические удары многократного действия:
|
12 2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
