Номер по Госреестру СИ: 53409-13
53409-13 Модули измерительные
(KAD/ADC/113, KAM/ADC/113)
Назначение средства измерений:
Модули измерительные KAD/ADC/113, KAM/ADC/113 (далее - модули)
предназначены для измерений сигналов от термопреобразователей сопротивления платиновых Pt 100 соответствующих значениям температуры.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/113/B |
TIC/V/022 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/113, KAM/ADC/113. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/113, KAM/ADC/113
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53409-13 «Инструкция. Модули измерительные KAD/ADC/113, KAM/ADC/113. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; диапазон измерений силы постоянного тока от 0,Г10’4 до 10 А; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • Uu + 0,0006 % • ипп), где Uu -измеренное значение напряжения постоянного тока, ипп - значение поддиапазона измерений напряжения постоянного тока; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп), где 1и -измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 до V109 Ом, пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току ± (2,00 % • Ru + 0,010 % • Япп), где Ru - измеренное значение электрического сопротивления постоянному току, Япп - значение поддиапазона измерений электрического сопротивления постоянному току.
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540’6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия модулей основан на преобразовании при помощи ЦАП цифрового кода в постоянный ток используемый для питания термопреобразователя и преобразовании в цифровой код при помощи АЦП полученного на термопреобразователе падения напряжения соответствующего значениям температуры.
Модули применяются совместно с блоком базовым KAM/CHS, управляющим модулем KAD/BCU и термопреобразователями сопротивления Pt 100.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения.

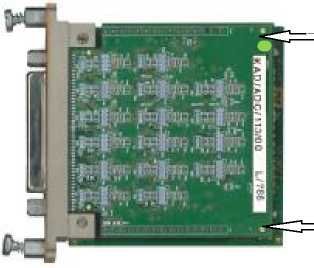

Внешний вид модулей с указанием мест нанесения знака утверждения типа и пломбировки приведены на рисунке 1.
Модули KAD/ADC/113 и KAM/ADC/113 отличаются типом входного разъема.
место нанесения знака ут-
верждения типа
место пломбировки
Рисунок 1 - Внешний вид модуля KAD/ADC/113 и модуля KAD/ADC/113 установленного в блок базовый KAM/CHS/13U
модулей приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
16 |
Диапазон измерений сопротивления постоянному току, пересчитанный в единицах измерений температуры, °С |
от минус 200 до 660 |
3 3"* 3 Пределы допускаемой приведенной погрешности измерений, пересчитанные в единицах измерений температуры, %: при значении тока 1 мА в диапазоне измеряемых значений температуры от минус 200 до 660 °С |
± 0,27 |
при значении тока 2 мА в диапазоне измеряемых значений температуры от минус 60 до 250 °С |
± 0,35 |
Число каналов воспроизведения силы постоянного тока |
16 |
Диапазон воспроизводимых значений силы постоянного тока, А |
от 1 • 10-3 до 2 • 10-3 |
Пределы допускаемой приведенной** погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 100 Ом, % |
± 0,25 |
Потребляемая мощность, Вт, не более |
1,2 |
Масса, г, не более |
92 |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
Наименование характеристики |
Значение характеристики |
* погрешности нормированы как приведенные к диапазону измерений от минус 200 до 600 °С погрешности нормированы как приведенные к диапазону воспроизведения |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C: - рабочие условия |
от минус 40 до 85 |
- предельные условия хранения |
от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация: - диапазон частот, Гц |
от 10 до 2000 |
- амплитуда ускорения, м/с2 (g), не более |
98(10) |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
60 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,2 |
- диапазон частот, Гц |
от 15 до 2000 |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
10 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,83 |
- диапазон частот, Гц |
от 15 до 2000 |
Механические удары многократного действия: - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
980 (100) |
Механические удары многократного действия: - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
