Номер по Госреестру СИ: 55191-13
55191-13 Модули измерительные
(KAD/ADC/106/C, KAM/ADC/106/C)
Назначение средства измерений:
Модули измерительные KAD/ADC/106/C, KAM/ADC/106/C (далее - модули) предназначены для измерений напряжения переменного тока, измерений напряжения постоянного тока дифференциальным методом и воспроизведения силы постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/106/C |
TIC/T/025 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/106/C, KAM/ADC/106/C. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/106/C, KAM/ADC/106/CТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-27 «Инструкция. Модули измерительные
KAD/ADC/106/C, KAM/ADC/106/C. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 32 В, диапазон частот от 10 до 30П03 Гц пределы допускаемой абсолютной погрешности воспроизведения ± (0.0()()8^ ивых + 4,8 мВ), где ивых - измеренное значение напряжения переменного тока; диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %.
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), верхний предел
поддиапазона измерений силы постоянного тока 10 А; пределы допускаемой основной относительной погрешности измерений силы постоянного тока
± (0,15 % • 1и + 0,020 % • 1пп), где 1и - измеренное значение силы постоянного тока, 1пп -значение поддиапазона измерений силы постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 Ом до 1 ГОм; пределы допускаемой основной относительной погрешности измерений электрического сопротивления ± (2,0 % • Ru + 0,010 % • Rra), где Ru - измеренное значение
электрического сопротивления, RIIU - значение поддиапазона измерений электрического сопротивления; верхний предел поддиапазона переменного напряжения 10 В, поддиапазон частот от 3 Гц до 20 кГц; пределы допускаемой основной относительной погрешности измерений напряжения переменного тока ± (0,06 % • Ui + 0,03 % • Ur), где Ui - измеренное значение напряжения переменного тока, Ur - поддиапазон измерений напряжения переменного тока.
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от 1-10-3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где Uu - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 1-106 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • R@ где Ru - измеренное значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений.
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540-6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому KAM/CHS.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 8 измерительных каналов, 6 из которых предназначены для измерений напряжения переменного тока, 2 - для измерений напряжения постоянного тока дифференциальным методом и 6 каналов воспроизведения силы постоянного тока.
Принцип действия канала измерений напряжения переменного тока основан на фильтрации сигнала при помощи фильтра высокой частоты, усилении сигнала при помощи операционного усилителя с программируемым коэффициентом усиления, фильтрации сигнала на выходе усилителя при помощи аналогового фильтра, преобразовании измеряемых значений напряжения в цифровой код при помощи 16-разрядного АЦП с максимальной частотой преобразования 24 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра с установленной пользователем частотой среза. Принцип действия канала измерений напряжения постоянного тока дифференциальным методом основан на фильтрации сигнала с помощью фильтра низкой частоты, усилении сигнала при помощи дифференциального усилителя с программируемым коэффициентом усиления, фильтрации сигнала на выходе усилителя при помощи аналогового фильтра и преобразовании измеряемых значений напряжения в цифровой код при помощи 16-разрядного АЦП с максимальной частотой преобразования 24 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра с установленной пользователем частотой среза. Каждый канал воспроизведения силы постоянного тока формирует ток возбуждения при помощи встроенного источника постоянного тока. Канал воспроизведения силы постоянного тока внутренне соединен с соответствующим входом измерительного канала.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1). Модули KAD/ADC/106/C и KAM/ADC/106/C отличаются типом входного разъема.
место нанесения знака
утверждения типа
место пломбировки

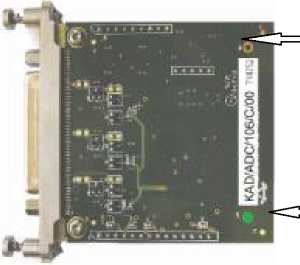

Рисунок 1 - Внешний вид модуля KAD/ADC/106/C и модуля KAD/ADC/106/C установленного в блок базовый KAM/CHS/13U
для каждой модификации модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Число каналов измерений напряжения переменного тока |
6 |
Верхний предел диапазона измерений напряжения переменного тока, В - при значении коэффициента усиления 1 |
10 |
- при значении коэффициента усиления 10 |
1 |
Диапазон частот, Гц |
от 100 до 1,2403 |
Пределы допускаемой приведенной* погрешности измерений напряжения переменного тока при частоте дискретизации АЦП 8 кГц, %: |
± 0,4 |
Число каналов измерений напряжения постоянного тока |
2 |
Диапазон измеряемых значений напряжения постоянного тока, В - при значении коэффициента усиления 1 |
от минус 10 до 10 |
- при значении коэффициента усиления 10 |
от минус 1 до 1 |
- при значении коэффициента усиления 100 |
от минус 100 • 10-3 до 100 • 10-3 |
- при значении коэффициента усиления 1000 |
от минус 10 • 10-3 до 10 • 10-3 |
- при значении коэффициента усиления 2 |
от минус 5 до 5 |
- при значении коэффициента усиления 20 |
от минус 0,5 до 0,5 |
- при значении коэффициента усиления 200 |
от минус 50 • 10-3 до 50 • 10-3 |
- при значении коэффициента усиления 2000 |
от минус 5 • 10-3 до 5 • 10-3 |
- при значении коэффициента усиления 4 |
от минус 2,5 до 2,5 |
- при значении коэффициента усиления 40 |
от минус 0,25 до 0,25 |
- при значении коэффициента усиления 400 |
от минус 25 • 10-3 до 25 • 10-3 |
- при значении коэффициента усиления 4000 |
от минус 2,5 • 10-3 до 2,5 • 10-3 |
- при значении коэффициента усиления 8 |
от минус 1,25 до 1,25 |
- при значении коэффициента усиления 80 |
от минус 0,125 до 0,125 |
- при значении коэффициента усиления 800 |
от минус 12,5 • 10-3 до 12,5 • 10-3 |
Пределы допускаемой приведенной* погрешности измерений напряжения постоянного тока, % - при значениях коэффициентов усиления 1, 10, 100 |
± 0,08 |
- при значениях коэффициентов усиления 2, 20, 200 |
± 0,14 |
- при значениях коэффициентов усиления 4, 40, 400 |
± 0,25 |
- при значениях коэффициентов усиления 8, 80, 800 |
± 0,44 |
- при значении коэффициента усиления 1000 |
± 0,3 |
- при значении коэффициента усиления 2000 |
± 0,6 |
- при значении коэффициента усиления 4000 |
± 1,2 |
Число каналов воспроизведения силы постоянного тока |
6 |
Воспроизводимое значение силы постоянного тока, А |
3,6 • 10-3 |
Пределы абсолютной погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 2,2 кОм, А |
± 1,3 • 10-3 |
Наименование характеристики |
Значение характеристики |
Входное сопротивление при отсутствии питания, Ом, не менее: | |
между входом каждого канала измерений напряже- |
800^103 |
ния переменного тока и клеммой заземления между входами «+» («-») каждого канала измерений напряжения постоянного тока и клеммой заземления между дифференциальными входами каждого кана- | |
10406 | |
10406 | |
ла измерений напряжения постоянного тока | |
Входное сопротивление, Ом, не менее: между входом каждого канала измерений напряжения переменного тока и клеммой заземления между входами «+» («-») каждого канала измерений напряжения постоянного тока и клеммой заземления между дифференциальными входами каждого канала измерений напряжения постоянного тока |
250403 |
10406 | |
10406 | |
Потребляемая мощность, Вт, не более |
2,92 |
Масса, г, не более |
98 |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
* погрешности нормированы как приведенные к диапазону измерений |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980 (100) |
Влияющая величина |
Значение влияющей величины |
Механические удары многократного действия:
|
12 2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
