Номер по Госреестру СИ: 54052-13
54052-13 Модули измерительные
(KAD/ADC/117)
Назначение средства измерений:
Модули измерительные KAD/ADC/117 (далее - модули) предназначены для измерений напряжения постоянного тока дифференциальным методом и воспроизведения силы постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/117/B |
TIC/T/025 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/117. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/117
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 54052-13 «Инструкция. Модули измерительные KAD/ADC/117. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в апреле 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %;
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений силы постоянного тока от минус 10040’3 до 10040’3 А; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,05 % • 1и + 0,005 % • 1пп), где 1и - измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 Ом до 1 ГОм; пределы допускаемой основной относительной погрешности измерений электрического сопротивления ± (2,0 % • Ru + 0,010 % • Rm), где Ru - измеренное значение электрического сопротивления, Riu - значение поддиапазона измерений электрического сопротивления;
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от Г10’3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где ии - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до Г10б Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • Яд), где Ru - измеренное значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений;
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540’6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vnnftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия модулей при измерении напряжения постоянного тока основан на усилении сигнала при помощи дифференциального усилителя сигнала с программируемым коэффициентом усиления, фильтрации сигнала и преобразовании измеряемого напряжения постоянного тока в цифровой код при помощи АЦП. Принцип действия модулей при воспроизведении силы постоянного тока основан на преобразовании цифрового кода в постоянный ток при помощи ЦАП и управляемого источника постоянного тока.
Модуль применяется совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1) в следующих модификациях: KAD/ADC/117/B и KAD/ADC/117/B/E12.
Модификации модулей KAD/ADC/117/B и KAD/ADC/117/B/E12 отличаются величиной напряжения питания от блока базового для воспроизведения силы постоянного тока. Модули KAD/ADC/117/B для формирования сигнала постоянного тока используют напряжение питания от блока базового ± 7 В, модули KAD/ADC/117/B/E12 для формирования сигнала постоянного тока используют напряжение питания от блока базового ± 12 В.
место нанесения знака ут-
верждения типа

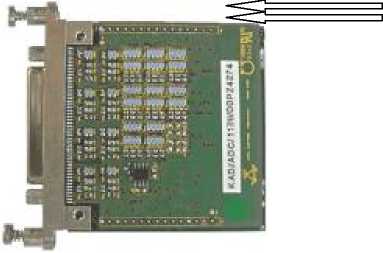

Рисунок 1 - Внешний вид модуля KAD/ADC/117 и модуля KAD/ADC/117 установленного в блок базовый KAM/CHS/13U
место пломбировки
для каждой модификации модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Модификации модулей | |
KAD/ADC/117/B KAD/ADC/117/B/E12 | |
Число измерительных каналов |
8 |
Диапазон измеряемых значений напряжения постоянного тока, В - при значении коэффициента усиления 1 |
от минус 10 до 10 |
- при значении коэффициента усиления 10 |
от минус 1 до 1 |
- при значении коэффициента усиления 100 |
от минус 100 • 10-3 до 100 • 10-3 |
- при значении коэффициента усиления 1000 |
от минус 10 • 10-3 до 10 • 10-3 |
- при значении коэффициента усиления 2 |
от минус 5 до 5 |
- при значении коэффициента усиления 20 |
от минус 0,5 до 0,5 |
- при значении коэффициента усиления 200 |
от минус 50 • 10'3 до 50 • 10-3 |
- при значении коэффициента усиления 2000 |
от минус 5 • 10-3 до 5 • 10-3 |
- при значении коэффициента усиления 4 |
от минус 2,5 до 2,5 |
- при значении коэффициента усиления 40 |
от минус 0,25 до 0,25 |
- при значении коэффициента усиления 400 |
от минус 25 • 10-3 до 25 • 10-3 |
- при значении коэффициента усиления 4000 |
от минус 2,5 • 10-3 до 2,5 • 10-3 |
- при значении коэффициента усиления 8 |
от минус 1,25 до 1,25 |
- при значении коэффициента усиления 80 |
от минус 0,125 до 0,125 |
- при значении коэффициента усиления 800 |
от минус 12,5 • 10-3 до 12,5 • 10-3 |
Пределы допускаемой приведенной* погрешности измерений напряжения постоянного тока, % - при значениях коэффициентов усиления 1, 10, 100 |
± 0,08 |
- при значениях коэффициентов усиления 2, 20, 200 |
± 0,14 |
- при значениях коэффициентов усиления 4, 40, 400 |
± 0,25 |
- при значениях коэффициентов усиления 8, 80, 800 |
± 0,44 |
- при значении коэффициента усиления 1000 |
± 0,3 |
- при значении коэффициента усиления 2000 |
± 0,6 |
- при значении коэффициента усиления 4000 |
± 1,2 |
Число каналов воспроизведения силы постоянного тока |
8 |
Диапазон воспроизводимых значений силы постоянного тока, мА |
от 0 до 20 |
Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 350 Ом, % |
± 0,3 |
Входное сопротивление при отсутствии питания, Ом, не менее: между входами «+» («-») каждого канала и клеммой заземления |
22403 |
между дифференциальными входами каждого канала |
44403 |
Входное сопротивление, Ом, не менее: между входами «+» («-») каждого канала и |
Наименование характеристики |
Значение характеристики |
Модификации модулей | |
KAD/ADC/117/B KAD/ADC/117/B/E12 | |
клеммой заземления между дифференциальными входами каждого канала |
10-106 10406 |
Потребляемая мощность, Вт, не более |
2,85 2,92 |
Масса, г, не более |
94 |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
* погрешности нормированы как приведенные к диапазону измерений (воспроизведения) |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980 (100) |
Механические удары многократного действия:
|
12 2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
