Номер по Госреестру СИ: 55592-13
55592-13 Модули измерительные
(KAD/TDC/002/D, KAD/TDC/002/D/10M)
Назначение средства измерений:
Модули измерительные KAD/TDC/002/D, KAD/TDC/002/D/10M (далее - модули) предназначены для измерений сигналов от термопар K-типа или L-типа соответствующих значениям температуры.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Внешний вид.
Модули измерительные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
TDC/002/D |
TIC/P/002 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/TDC/002/D, KAD/TDC/002/D/10M. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/TDC/002/D, KAD/TDC/002/D/10M
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-39 МП «Инструкция. Модули измерительные KAD/TDC/002/D, KAD/TDC/002/D/10M. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- термокамера SU-661, диапазон температур от минус 60 до 150 °С, погрешность установки температуры ± 0,3 °С;
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ
(рег. № 32777-06), диапазон измерений температуры от минус 50 до 450 °C,
доверительная погрешность термометров при доверительной вероятности 0,95 не более 0,02 °C;
-
- измеритель-регулятор температуры многоканальный прецизионный МИТ 8 (рег. № 19736-05), диапазон измерений температуры от минус 200 до 962 °C, пределы допускаемой абсолютной погрешности ± (0,004+10’5-| |), где t- измеряемая температура, °C;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %, диапазон воспроизведения температур в режиме моделирования термопары типа K от минус 250 до 1372 °С, пределы допускаемой абсолютной погрешности воспроизведения ± 0,57 °С; диапазон воспроизведения температур в режиме моделирования термопары типа L от минус 200 до 900 °С, пределы допускаемой абсолютной погрешности воспроизведения ± 0,23 °С;
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/5-'10-6;
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от 1-10-3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где ии - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 1-106 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Rи + 0,0004 • Rд), где Rи - измеренное значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@,vmiftri,ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков через ответный разъем CON/KAD/002/SR, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 15 измерительных каналов, которые предназначены для измерений сигналов от термопар K- или L-типа соответствующих значениям температуры и 1 канал компенсации температуры холодного спая (далее - канал компенсации).
Принцип действия измерительного канала основан на масштабировании, преобразовании при помощи АЦП с максимальной частотой преобразования 512 Гц, в цифровой код сигналов термо-ЭДС полученных от термопар K- или L-типа соответствующих значениям температуры и внесении поправок в результаты измерений при помощи таблицы линеаризации. Для компенсации температуры холодного спая термопар используется встроенный в разъем на верхней панели модуля датчик, выходной ток которого является сигналом для канала компенсации. Принцип действия канала компенсации основан на масштабировании и преобразовании при помощи АЦП с максимальной частотой преобразования 1 кГц сигналов от датчика и внесении поправок в результаты измерений при помощи двух таблиц линеаризации. Первая таблица линеаризации используется для внесения поправок в результаты измерений температуры каналом компенсации. Вторая таблица линеаризации используется для вычисления поправок и их внесения в результаты измерений всех измерительных каналов модуля.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули KAD/TDC/002/D, KAD/TDC/002/D/10M выпускаются в безкорпусном варианте исполнения (рисунок 1). Модули KAD/TDC/002/D и KAD/TDC/002/D/10M отличаются диапазоном и погрешностью измерений.
Внешний вид модуля KAD/TDC/002/D и ответного разъема CON/KAD/002/SR приведены на рисунке 2.
место пломбировки

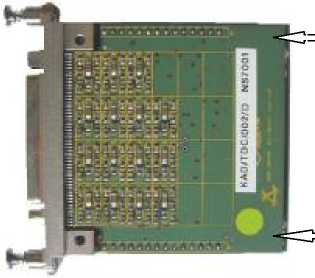

Рисунок 1 - Внешний вид модуля KAD/TDC/002/D и модуля KAD/TDC/002/D/10M установленного в блок базовый KAM/CHS/13U
место нанесения знака
верждения типа
ут-

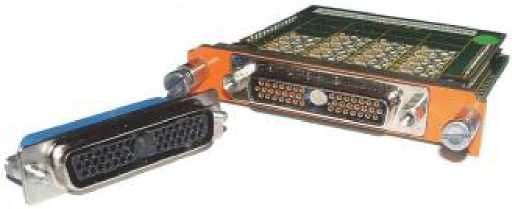

Рисунок 2 - Внешний вид модуля KAD/TDC/002/D и ответного разъема
CON/KAD/002/SR
для каждой модификации модулей
приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | |
Модификация модуля | ||
KAD/TDC/002/D |
KAD/TDC/002/D/10M | |
Число измерительных каналов |
15 | |
Диапазон измерений сигналов от термопар K-типа, пересчитанный в единицах измерений температуры, °С |
от минус 100 до 1100 |
от минус 98 до 245 |
Пределы допускаемой погрешности измерений сигналов от термопар K-типа, пересчитанные в единицах измерений температуры, °С |
± 5 |
± 2,5 |
Диапазон измерений сигналов от термопар L-типа, пересчитанный в единицах измерений температуры, °С |
от минус 98 до 555 |
от минус 98 до 135 |
Пределы допускаемой погрешности измерений сигналов от термопар L-типа, пересчитанные в единицах измерений температуры, °С |
± 5 |
± 2,5 |
Число каналов компенсации |
1 | |
Диапазон измерений температуры каналом компенсации, °С |
от минус 40 до 85 | |
Пределы допускаемой погрешности измерений температуры каналом компенсации, °С |
± 2,2 | |
Входное сопротивление измерительных каналов при отсутствии питания, Ом, не менее
каждого канала
|
195 • 103 95 • 103 |
Наименование характеристики |
Значение характеристики | |
Модификация модуля | ||
KAD/TDC/002/D |
KAD/TDC/002/D/10M | |
Входное сопротивление измерительных каналов при наличии питания, Ом, не менее - между дифференциальными входами каждого канала |
190 • 103 | |
- между входами «+» («-») каждого канала и клеммой заземления |
95 • 103 | |
Потребляемая мощность, Вт, не более |
2,24 | |
Масса модуля, г, не более |
94 | |
Габаритные размеры модуля (длина х высота х глубина), мм, не более |
82х80х13,8 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C: - рабочие условия |
от минус 40 до 85 |
- предельные условия хранения |
от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация: - диапазон частот, Гц |
от 10 до 2000 |
- амплитуда ускорения, м/с2 (g), не более |
98 (10) |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
60 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,2 |
- диапазон частот, Гц |
от 15 до 2000 |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
10 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,83 |
- диапазон частот, Гц |
от 15 до 2000 |
Механические удары многократного действия: - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
980 (100) |
Механические удары многократного действия: - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
