МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

01 июня 2020 г.                                                ж. 999

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 57041 «Установки диагностические кабельных линий HV ВАС 200 и HV ВАС 270» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Меггер» б/д № 1/50-20 и № 1/51-20, приказываю:

• 1. Внести изменения в описание типа на установки диагностические кабельных линий HV DAC 200 и HV DAC 270, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58699-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 58699-14 «Установки диагностические кабельных линий HV DAC 200 и HV DAC 270. Методика поверки» с изменением № 1 и распространить действие документа на установки диагностические кабельных линий HV DAC 200 и HV DAC 270, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  57041

«Установки диагностические кабельных линий HV DAC 200 и HV DAC 270», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58699-14, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

/-----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; OOE1036ElB07EOFB80EAlia900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\__________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» мая 2020 г. № 999

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки диагностики кабельных линий HV DAC 200 и HV DAC 270

Установки диагностики кабельных линий HV DAC 200 и HV DAC 270 (далее по тексту - установки) предназначены для воспроизведения высокого напряжения постоянного тока, измерений характеристик частичных разрядов.

Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение постоянного тока.

Испытуемый кабель заряжается от установок до необходимого уровня напряжения. Затем выходное напряжение систем отключается и испытуемый кабель оказывается заключенным в замкнутый колебательный контур, образованный емкостью кабеля и индуктивностью установок, в котором возникает затухающее напряжение переменного тока (DAC). Частота затухающего переменного напряжения зависит от емкости нагрузки и находится в пределах от 20 до 300 Гц. Характеристики частичных разрядов, возникающие в изоляции кабеля при приложении высокого напряжения, измеряются измерителем частичных разрядов (ЧР) установок. Локализация мест возникновения частичных разрядов осуществляется с помощью рефлектометрического метода.

Основная область применения установок: испытание кабелей и других компонентов кабельной сети повышенным напряжением, определение дефектов изоляции в силовых кабелях и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Установки предназначены для работы в полевых условиях.

Установки могут работать как в ручном, так и в автоматическом режимах работы.

Процесс формирования выходного напряжения, ход испытаний и вывод информации полностью автоматизирован и производится с внешнего ПК (ноутбука). Управление установками осуществляется оператором с помощью внешнего ПК с установленным специальным программным обеспечением PD Detector.

Результаты измерений сохраняются на внешнем персональном компьютере через интерфейс связи Ethernet.

Основные узлы установок: источник высокого напряжения постоянного тока, высоковольтный переключатель, высоковольтная катушка индуктивности, блок измерений ЧР, включающий в себя конденсатор связи, делитель высокого напряжения, детектор ЧР, аналогово-цифровой преобразователь и контроллер связи с внешним ПК с помощью оптического кабеля.

Конструктивно установки HV DAC 200 и HV DAC 270 включают в себя размещенные в цилиндрических корпусах источник высокого напряжения постоянного тока, высоковольтный переключатель, высоковольтную катушку индуктивности, блок измерений ЧР. Внешний ПК (ноутбук) и пульт включения размещается отдельно от остальных блоков установок.

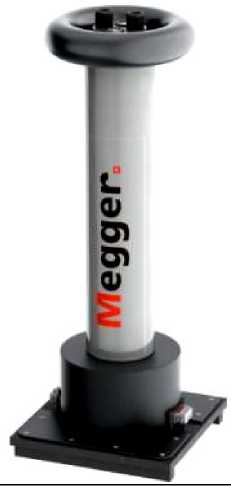

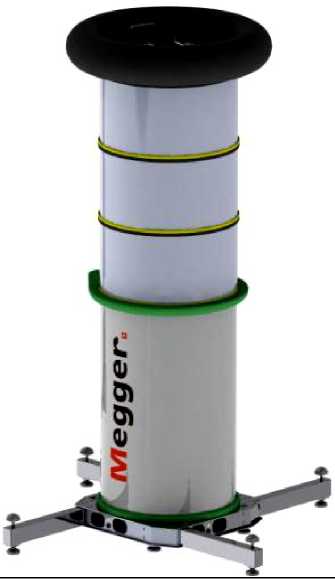

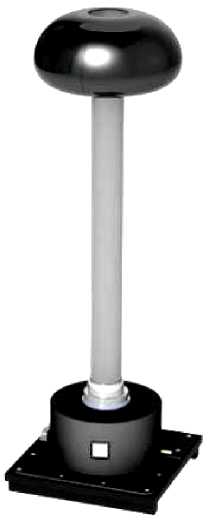

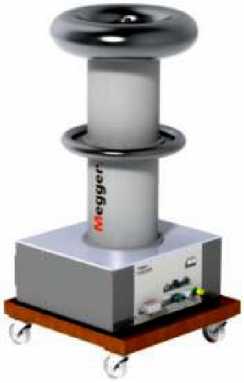

Общий вид составляющих установки узлов представлен на рисунках 1 - 4.

Пломбирование установок диагностики кабельных линий HV DAC 200 и HV DAC 270 не предусмотрено.

Установки функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики установок нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора установок предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 2.1 - Основные технические характеристики

Продолжение таблицы 2.1

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 58699-14 «Установки диагностики кабельных линий HV DAC 200 и HV DAC 270. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 27.03.2020 г.

Основные средства поверки:

• -  делитель напряжения ДН-300э (регистрационный номер в Федеральном информационном фонде № 54883-13);

• -  вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12);

• - осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06);

• - генератор сигналов произвольной формы 33250A (регистрационный номер в Федеральном информационном фонде № 52150-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов

ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов

Группа компаний «MEGGER»

Фирма «Hagenuk KMT Kabelmesstechnik GmbH», Германия

Адрес: Roderaue 41, D-01471, Radeburg, Germany

Телефон (факс): +49 (0) 35208 84 211 (+49 (0) 35208 84 211)

Web-сайт: http://www.megger.com

Общество с ограниченной ответственностью «Меггер» (ООО «Меггер»)

Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1

Телефон (факс): +7 (495) 234-91-61 (+7 (495) 234-91-61)

Web-сайт: http://www.rusmegger.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
