МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 февраля 2020 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 58151 «Компараторы массы CCS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Сарториус РУС» от 14 января 2020 г. № 03, приказываю:

• 1. Внести изменения в описание типа на компараторы массы CCS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60111-15, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 58151/1 «Компараторы массы CCS» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений,и выдачу, его заявителю.       ,

• 4. Контроль за исп олнй|даждай^щдайдаоста1ляю за собой.

  зляю за собой.

Федеральное агентство по техническому регулированию и

метрологии.

Заместитель Руководите па_ртификат: OOE1O36E1BO7EOFB0OEA1189OOBCB6DO9O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11.2019 до 06.11.2020

< __________

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы массы CCS (далее - компаратор) предназначены для измерений массы методом замещения, а также для сличений эталонных и рабочих гирь.

Принцип действия компараторов основан на преобразовании деформации упругих элементов четырёх весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза и преобразуемый аналогоцифровым преобразователем (АЦП) в цифровой код. Результат взвешивания выводится на дисплей терминала.

Конструктивно компаратор состоят из весовой платформы и терминала Combics 3, соединённых между собой кабелем. От воздушных потоков платформа защищена ветрозащитной витриной.

Компараторы CCS выпускаются следующих модификаций, отличающихся наибольшей допускаемой нагрузкой, допускаемым значением СКО и номинальным значением массы сличаемых гирь: СС8600К, СС81000К, СС83000К.

В компараторах предусмотрен: цифровой отсчет, полуавтоматическая калибровка, выборка массы тары во всем диапазоне, интерфейс RS-232C для связи с периферийными устройствами.

Компараторы имеют следующие функциональные возможности:

• -  адаптация к условиям эксплуатации (4 уровня фильтрации);

• -  управление временем компарирования (диапазон стабильности, задержка символа стабилизации);

• -  калибровка внешним грузом с фиксированным значением массы и возможность введения действительного значения массы калибровочной гири для регулировки коэффициента преобразования компаратора;

• -  установки параметров интерфейса.

Питание компаратора осуществляется от сети переменного тока.

На маркировочной табличке указывают:

• - полное наименование изготовителя;

• - модификацию компаратора;

• - серийный номер;

• - действительную цену деления шкалы (d);

• - знак утверждения типа.

Общий вид компаратора и обозначение места нанесения знака поверки на терминал показаны на рисунке 1.

Место нанесения знака поверки

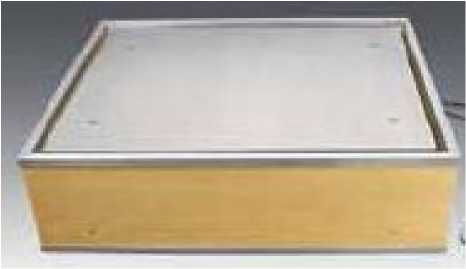

Рисунок 1 - Общий вид компаратора и место нанесения знака поверки

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

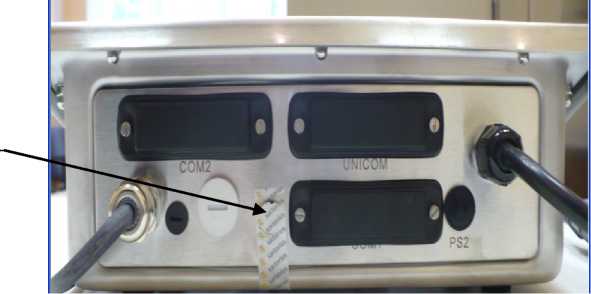

Рисунок 2 - Схема пломбировки от несанкционированного доступа терминала (вид сзади)

Защитная наклейка, предохраняющая от несанкционированного доступа

Компараторы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение заложено в микроконтроллерах весовой платформы и модуле терминала в процессе производства. Версии ПО высвечиваются при обращении к одноименному подпункту меню.

Программное обеспечение имеют весовая платформа (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (основные функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства).

К метрологически значимой части ПО относится все встроенное ПО компаратора. Идентификационные данные ПО компараторов массы CCS приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик компаратора.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации и на корпус терминала на табличке.

Комплектность средства измерений

Таблица 4 - Комплектность компараторов массы CCS

осуществляется по документу МП №2301-0143-2014 «Компараторы массы CCS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10.09.2014 г.

Основные средства поверки:

- гири эталонные 4-го разряда по Государственной поверочной схеме, утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на терминал, как указано на рисунке 1.

приведены в эксплуатационном документе.

Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия

Фирма Sartorius Lab Instruments GmbH & Co.KG, Германия

Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany Телефон: +49 551 3080

Факс: +49 551 3083289

Web-сайт: www.sartorius.com

e-mail: info.mechatronics@sartorius.com

Общество с ограниченной ответственностью «Сарториус РУС»

(ООО «Сарториус РУС»)

ИНН 7813160042

Адрес: 199178, Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, пом. 102-109, 121-126/11Н

Телефон: (812) 327-53-27

Факс: (812) 327-53-23

Web-сайт: www.sartorius.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                  А. В. Кулешов

М.п. «18» февраля 2020 г.
